CDG6CBP8W - Digestoř CANDY - Bezplatný návod k obsluze

Značka	Candy
Model	CDG6CBP8W
Typ výrobku	Dekorativní nástěnný odsavač par
Šířka	60 cm
Hloubka	50 cm
Výška (bez potrubí)	Přibližně 30 cm
Čistá hmotnost	Přibližně 12 kg
Napájení	220-240 V ~ 50 Hz
Výkon motoru	250 W
Energetická třída	A+
Max. průtok vzduchu	600 m³/h
Max. hlučnost	65 dB(A)
Počet rychlostí	3 rychlosti + intenzivní
Osvětlení	LED, 2 x 3 W
Provoz	Odtah nebo recirkulace (součástí uhlíkový filtr)
Tukový filtr	Hliníkový, mytí v myčce nádobí
Aktivní uhlíkový filtr	Doporučená výměna každých 6 měsíců
Čištění	Vnější povrch: vlhký hadřík a jemný čisticí prostředek
Automatické vypnutí	Ano, po 24 hodinách
Index opravitelnosti	7,4 / 10
Dostupné náhradní díly	Filtry, žárovky, motor, řídicí panel
Záruka	2 roky

Často kladené otázky - CDG6CBP8W CANDY

Jak nainstalovat odsavač par Candy CDG6CBP8W ?

Instalaci by měl provést kvalifikovaný odborník. Upevněte odsavač na zeď pomocí přiložené šablony, připojte odtahové potrubí nebo nainstalujte uhlíkový filtr pro recirkulační režim a poté zapojte spotřebič do zásuvky 220-240 V.

Jak čistit tukové filtry ?

Hliníkové filtry lze mýt v myčce nádobí při nízké teplotě nebo ručně v mýdlové vodě. Před vložením zpět je důkladně osušte. Doporučuje se čištění každé 2 měsíce.

Kdy vyměnit uhlíkový filtr ?

Aktivní uhlíkový filtr by měl být vyměněn přibližně každých 6 měsíců, nebo častěji pokud je odsavač používán intenzivně. Nečistí se a musí se vyhodit.

Jak přepnout do recirkulačního režimu ?

Pokud není možné venkovní odvětrání, nainstalujte dodaný uhlíkový filtr do odsavače podle pokynů v návodu. Recirkulační režim vrací vyčištěný vzduch zpět do kuchyně.

Proč odsavač vydává hluk ?

Abnormální hluk může být způsoben ucpaným filtrem, uvolněným upevněním nebo vadou motoru. Nejprve zkontrolujte filtry a utáhněte montážní šrouby. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak vyměnit LED žárovku ?

Odklopte světelný difuzér, odpojte vadnou LED žárovku a připojte novou žárovku stejného typu (3 W, specifická patice). Nasaďte difuzér zpět. Pozor: před zásahem odpojte odsavač od sítě.

Co dělat, když se odsavač nezapne ?

Zkontrolujte elektrické napájení (zásuvka, jistič). Pokud ovládací panel nereaguje, může se jednat o elektronickou závadu. Kontaktujte autorizovaného technika Candy.

Odsavač špatně odsává ?

Ujistěte se, že filtry jsou čisté a odtahové potrubí není ucpané. Zkontrolujte také, zda je odsavač ve správné výšce (65-75 cm nad elektrickou varnou deskou, 75-85 cm nad plynovou.

Jaká je ideální montážní výška ?

Pro elektrické nebo indukční vaření instalujte odsavač 65 až 75 cm nad varnou plochou. Pro plynové vaření počítejte 75 až 85 cm, aby se předešlo riziku požáru.

Jak získat náhradní díly ?

Náhradní díly (filtry, žárovky, motor) jsou k dispozici u zákaznického servisu Candy nebo u autorizovaných prodejců. Při objednávce použijte referenční číslo CDG6CBP8W.

NÁVOD K OBSLUZE CDG6CBP8W CANDY

Bezpečnostní upozornění 25

Seznam standardního instalačního příslušenství 28

Instalace (montáž na stěnu) 29

Instalace (verze s cirkulací vzduchu) 40

Obsluha 41

Údržba 44

Odstranění možných problémů 45

Servis 45

Sériové číslo výrobku. Kde jej najdu? 46

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

Bezpečnostní upozornění

• Nedovolte dětem obsluhovat spotřebič.
• Odsavač je určený pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidelně čistit k zachování dobrého provozního stavu.
• Čistěte odsavač podle pokynů v návodu k použití a zabraňte riziku požáru.
• Zabraňte výstupu volného plamene z plynového sporáku.
• Zajistěte v kuchyni dostatečný přívod vzduchu.
• Před připojením spotřebiče se ujistěte, zda není poškozený přívodní kabel. Poškozený přívodní kabel musí vyměnit kvalifikovaný servisní technik.
• V místnosti musí být dostatečná ventilace, pokud se používá najednou i zařízení spalující plyn nebo jiná paliva.
• Vývod odsavače nesmí být vedený do komínu, který se současně využívá na odvod zplodin spalujících plyn nebo jiná paliva.
• Dodržujte předpisy týkající se odvodu vzduchu.
• Tento spotřebič není určený pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pokud nejsou pod dohledem nebo nebyly poučené o použití osobou odpovědnou za jejich bezpečnost.
• Nedovolte dětem hrát si se spotřebičem.
• Pod odsavačem neflambujte.
• Odsavač není určený pro instalaci nad varnou desku s více než čtyři hořáky.

- Musí se jednat o dostatečné větrání místnosti, pokud je kapotáž dosahu používána současně se spotřebiči spalujícími plyn nebo jiná paliva (nevztahuje se na spotřebiče, které vypouštějí pouze vzduch zpět do místnosti);

• podrobnosti týkající se metody a četnosti čištění.
• existuje riziko požáru, pokud není čištění prováděno v souladu s pokyny;
• neplamte pod odsavačem par;
• POZOR: Přístupné části se mohou při použití s kuchyňskými spotřebiči zahřát.

Riziko zasažení elektrickým proudem

- Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si nejste jisti, kontaktujte

kvalifikovaného elektrikáře.

- Nedodržením těchto pokynů můžete způsobit zranění, požár nebo zasažení elektrickým proudem.

Lampa použitá v tomto produktu není vhodná k použití při osvětlení místnosti.

Účelem této žárovky je poskytnout osvětlení pro používání výrobku.

Elektrická instalace

Celá instalace musí být provedena kvalifikovanou osobou nebo kvalifikovaným elektrikářem.

Před připojením síťového napájení se ujistěte, že síťové napětí odpovídá napětí na typovém štítku.

Přímé spojení

Spotřebič musí být připojen přímo k síti pomocí

omnipolárního jističe s minimální vzdáleností kontaktů 3 mm.

Instalatér musí zajistit, aby bylo elektrické připojení provedeno správně a odpovídalo schématu zapojení.

Kabel nesmí být ohnutý ani stlačený.

Pravidelně kontrolujte, zda není poškozena síťová zástrčka a napájecí kabel. Pokud

je napájecí kabel poškozen, musí být vyměněn za speciální kabel nebo musí být montáž provedena výrobcem nebo jeho servisním zástupcem.

VAROVÁNÍ: Toto je zařízení třídy I a MUSÍ být uzemněno.

Tento spotřebič je dodáván se 3žilovým síťovým kabelem

barevně označeným následovně:

Hnědá = L (fáze)

Modrá = N (nulový vodič)

Zelená a žlutá = E (zemnící vodič)

Pojistka musí být dimenzována na 3 A.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1
Závěsný držák		1
φ8 hmoždinky φ8×φ6 bílé		9
Šrouby ST4.0×30		9
φ7.2 šrouby ST4.0×8		2

Instalace (montáž na stěnu)

Pokud máte vývod venku, odsavač můžete připojit podle obrázku níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65–75 cm nad varnou desku pro nejlepší efekt.

1. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu pomocí dodaných šroubů.

Pro modely se šikmou plochou

- před instalací je třeba vyvrtat další 2x8mm díry, nasadit upevňovací šrouby a šroubové uzávěry.

1. Pověste odsavač na držák na stěně

1. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i. Umístěte sklo do příslušné pozice na horní stranu odsavače.

ii. Připevněte 4 šrouby a podložkami. Abyste zabránili prasknutí skla, neutahujte šrouby příliš.

i. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

6. požadovanou výšku

ii. Vysunutím krytu nastavte výšku odsavače. Po dosažení požadované výšky připevněte upevňovací otvor šrouby podle obrázku.

8.

i. Vyvrtejte 2x 8mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu

pomocí dvou dodaných šroubů.

ii. Nasaďte sestavený kryt komínu na jednotku a upevněte 2 šrouby.

Seznam standardního instalačního příslušenství

PopisObrázekMnožství.
deflektorvzduchu		1
Závorka		1
8\ h\ m\ o\ ž\ i\ n\ k\ y 8× 6\ b\ i\ é		2
ŠroubyST4.0×30		2
7.2šouby ST3.5×12		2

INSTALACE (DEFLEKTOR VZDUCHU PRO T-SHAPE, OBRÁBĚNÉ SKLO, MODELY PLOCHÉHO SKLA):

Deflektor vzduchu je uveden jako zahrnutý a není volitelný.

1. Před instalací zakřivte oba konce držáku, jak je znázorněno níže:

1. Připevněte držák k plastovému vývodu tvaru T pomocí dodaných šroubů 2 ks ST3,5x12mm.

1. Vyvrtejte 2 otvory, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zeď pomocí dodaných šroubů 2 ks ST4x30mm.

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněno níže:

1. Nainstalujte komín do jednotky a upevněte jej.

Vezměte prosím na vědomí: Plastový výtok ve tvaru písmene T a klapky v nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte v-klapku na existující zásuvku; 2) Použijte plastový vývod ve tvaru písmene T, bez přídavné klapky.

Poznámka: Produkt je vybaven příslušenstvím v-klapky. Toto příslušenství není povinné pro instalaci, provoz a používání produktu.

Seznam standardního instalačního příslušenství

PopisObrázekMnožství.
deflektorvzduchu		1
Závorka		1
8 h m o ž i n k y 8 × 6 b í é		2
ŠroubyST4.0×30		2
ŠroubyST3.5×12		2

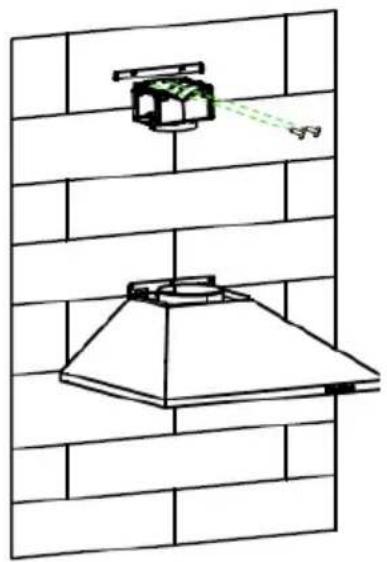

INSTALACE (DEFLEKTOR VZDUCHU PRO MODELY PYRAMIDÜ A SLANTÜ):

Deflektor vzduchu je uveden jako součást balení a není volitelný.

1. Připevněte držák k plastovému vývodu ve tvaru T pomocí 2 ks šroubů ST3,5x12 mm, jak je uvedeno níže:

1. Vyvrtejte 2 otvory na stěně, aby se do nich vešly hmoždinky, poté zašroubujte a utáhněte držák na zeď pomocí dodaných šroubů 2 ks ST4x30 mm.

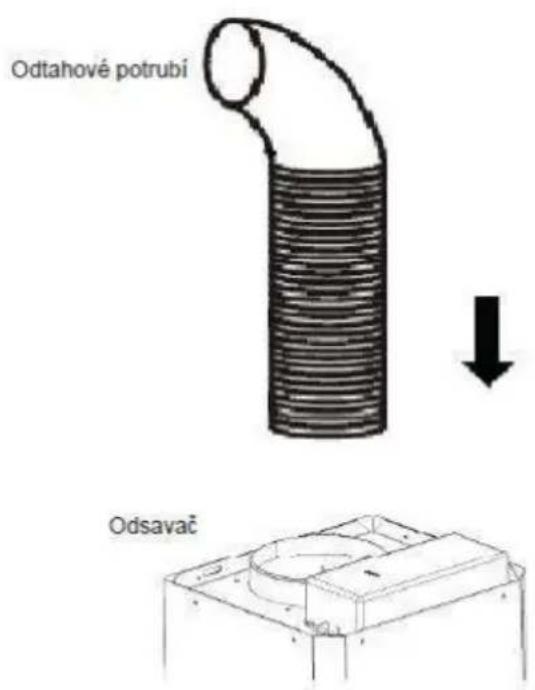

1. Připojte výfukové potrubí k výstupu vzduchu odsavače par, jak je znázorněno níže:

1. Nainstalujte komín do jednotky a upevněte jej.

Vezměte prosím na vědomí: Plastový vývod ve tvaru písmene T a klapky nelze použít současně. Můžete je použít dvěma způsoby: 1) Přidejte klapku na existující zásuvku; 2) Použijte plastový vývod ve tvaru písmene T bez přídavné klapky.

Poznámka: Produkt je vybaven příslušenstvím klapky. Toto příslušenství není povinné pro instalaci, provoz a používání produktu.

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové potrubí a instalace je podobná jako v části „Instalace (instalace na stěnu)“.

K zachycení výparů se používá uhlíkový filtr.

K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

Ujistěte se, zda je filtr pevně zajištěný. V opačném případě se uvolní a představuje riziko pádu.

Pokud je nasazený aktivní filtr, sací výkon se sníží.

24

Popis komponentů

KONFIGURACE 1

Obsluha

Tlačítko 1

Tlačítko je označeno podsvícením. Když stisknete tlačítko, podsvícení se zapne a ventilátor se zapne nízkou rychlostí. Při dalším stisknutí se ventilátor vypne.

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko 2

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne střední rychlostí. Při dalším stisknutí se ventilátor vypne.

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko 3

Tlačítko je označeno podsvícením. Po stisknutí tlačítka se podsvícení zapne a ventilátor se zapne vysokou rychlostí. Při dalším stisknutí se ventilátor vypne. V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 2

Obsluha

Off tlačítko 0

Používá se pro vypnutí ventilátoru.

Tlačítko nízkého výkonu 1

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

Tlačítko středního výkonu 2

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu 3

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

fungovat na nejvyšším výkonu.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

KONFIGURACE 3

I

① Tlačítko zapnutí / vypnutí

Slouží k zapnutí / vypnutí ventilátoru.

Tlačítko zvýšení rychlosti

Pro zvýšení rychlosti ventilátoru.

Tlačítko snížení rychlosti

Pro snížení rychlosti ventilátoru.

Tlačítko světla

8 Digitální displej

Displej rychlosti ventilátoru: "1" pro nízkou rychlost, "2" pro střední rychlost, "3" pro vysokou rychlost, "4" pro funkci Booster.

Časovač: Stiskněte a podržte tlačítko + po dobu 1

sekundy, digitální displej bude blikat a začne odpočítávat čas 5 minut. Po uplynutí 5 minut se motor automaticky vypne a zazní zvukový signál po dobu 1 sekundy.

Funkce Booster

Tento odsavač má funkci Booster. Pro aktivaci této funkce stiskněte úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky, chemikálie, drsné materiály ani tvrdé kartáče k čištění spotřebiče.

II. Měsíční čištění tukových filtrů

DŮLEŽITÉ: čistěním filtrů každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tuk, kouř a prach... proto filtr přímo ovlivňuje efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej vyměnit nejméně jednou ročně v závislosti od frekvence použití odsavače.

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je nutné vyměnit.

Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače. Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasaďte náhradní žárovky, držák žárovek a vodiče stejným způsobem, jako originál. Poté připojte připojovací bod vodičů.

Nasaďte skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda jsou šrouby pevně utažené.

27

Odstranění možných problémů

Závad	Příčina	Řešení
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypálená halogenová žárovka.	Vyměňte žárovku za novou.
	Volné elektrické připojení.	Zkontrolujte připojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Jednotka není správně zavěšená na držáku.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsávání.	Velká vzdálenost mezi odsavačem a varnou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a kontaktujte servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo (16 znakový kód začínající číslicí 3); můžete jej najít na záručním listě nebo na výrobním štítku umístěným na spotřebiči. Pomůže to zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Kde nájdem sériové číslo spotrebiča? 357

Návod na obsluhu a inštaláciu

POZOR!

VYSOKÉ NAPÄTIE

Účelom tohto svietidla je zabezpečiť osvetlenie na použitie výrobku.

Tlačidlo vysokého výkonu 3

Tlačidlo rýchlosti - zníženie

I. Pravidelné čistenie

Použite mäkkú utierku namočenú v teplej vode s čistiacim prostriedkom. Nikdy nepoužívajte na čistenie spotrebiča kovové škrabky, chemikálie, drsné materiály ani tvrdé kefy.

Kde nájdem sériové číslo spotrebiča?
