Merk	Candy
Model	CDG6CBP8W
Producttype	Decoratieve muurkap
Breedte	60 cm
Diepte	50 cm
Hoogte (zonder afvoer)	Ongeveer 30 cm
Netto gewicht	Ongeveer 12 kg
Voeding	220-240 V ~ 50 Hz
Motorvermogen	250 W
Energieklasse	A+
Maximaal luchtdebiet	600 m³/h
Maximaal geluidsniveau	65 dB(A)
Aantal snelheden	3 snelheden + intensief
Verlichting	LED, 2 x 3 W
Werking	Afvoer of recirculatie (koolstoffilter inbegrepen)
Vetfilter	Aluminium, vaatwasserbestendig
Actief koolfilter	Aanbevolen vervanging om de 6 maanden
Reiniging	Buitenoppervlak: vochtige doek en milde detergent
Automatische uitschakeling	Ja, na 24 uur
Repareerbaarheidsindex	7,4 / 10
Reserveonderdelen beschikbaar	Filters, lampen, motor, bedieningspaneel
Garantie	2 jaar

Veelgestelde vragen - CDG6CBP8W CANDY

Hoe installeer ik de Candy CDG6CBP8W afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Bevestig de afzuigkap aan de muur met behulp van de meegeleverde mal, sluit de afvoerleiding aan of plaats het koolstoffilter voor recirculatie en sluit het apparaat aan op een 220-240 V stopcontact.

Hoe reinig ik de vetfilters?

De aluminium filters kunnen in de vaatwasser op lage temperatuur of met de hand met zeepwater worden gereinigd. Droog ze goed voordat u ze terugplaatst. Reiniging om de 2 maanden wordt aanbevolen.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter moet ongeveer om de 6 maanden worden vervangen, of vaker bij intensief gebruik. Het is niet schoon te maken en moet worden weggegooid.

Hoe schakel ik over naar recirculatiemodus?

Als externe afvoer niet mogelijk is, installeer dan het meegeleverde koolstoffilter in de afzuigkap volgens de instructies in de handleiding. De recirculatiemodus brengt de gereinigde lucht terug in de keuken.

Waarom maakt de afzuigkap geluid?

Een abnormaal geluid kan worden veroorzaakt door een verstopt filter, een losse bevestiging of een defecte motor. Controleer eerst de filters en draai de montageschroeven aan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de LED-lamp?

Klik de lichtdiffusor los, koppel de defecte LED-lamp los en sluit een nieuwe lamp van hetzelfde type aan (3 W, specifieke fitting). Plaats de diffusor terug. Let op: koppel de afzuigkap los van de stroom vóór elke ingreep.

Wat te doen als de afzuigkap niet aangaat?

Controleer de stroomvoorziening (stopcontact, stroomonderbreker). Als het bedieningspaneel niet reageert, is er mogelijk een elektronisch defect. Neem contact op met een erkende Candy-technicus.

Zuigt de afzuigkap slecht?

Zorg ervoor dat de filters schoon zijn en dat de afvoerleiding niet verstopt is. Controleer ook of de afzuigkap op de juiste hoogte is geïnstalleerd (65-75 cm boven een elektrische kookplaat, 75-85 cm voor een gasfornuis).

Wat is de ideale installatiehoogte?

Voor elektrisch of inductie koken, installeer de afzuigkap tussen 65 en 75 cm boven het kookoppervlak. Voor gas koken, voorzie 75 tot 85 cm om brandgevaar te voorkomen.

Hoe krijg ik reserveonderdelen?

Reserveonderdelen (filters, lampen, motor) zijn verkrijgbaar bij de Candy-klantenservice of erkende verkopers. Gebruik de referentie CDG6CBP8W om te bestellen.

GEBRUIKSAANWIJZING CDG6CBP8W CANDY

Wij danken u dat u voor deze afzuigkap koos.

Lees de inhoud van dit boekje eerst grondig door, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt van materialen van hoge kwaliteit en heeft een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een groot vermogen en een centrifugeventilator. Het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor huishoudelijk gebruik en is niet geschikt voor barbecue of commercieel gebruik.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en houd het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Zorg voor goede ventilatie in de keuken.

Controleer voordat u de afzuigkap gebruikt of het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalificeerde servicemonteur.

Er moet voldoende ventilatie in de ruimte zijn wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

De lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afvoeren van rook van apparaten die op gas of andere brandstoffen werken.

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet worden gebruikt door personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of mentale vermogens, of met gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassene voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Er moet voldoende ventilatie in de ruimte zijn wanneer de afzuigkap tegelijkertijd wordt gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die alleen de lucht terug de kamer in blazen).

• De details betreffende de methode en frequentie van reiniging.
• Er is brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd. - Gebruik geen open vuur onder de afzuigkap.
• VOORZICHTIG: toegankelijke delen kunnen heet worden bij gebruik met kooktoestellen.

Gevaar voor elektrische schokken.

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de dood, vuur of een elektrische schok.

De lamp die in dit product wordt gebruikt, is niet geschikt voor gebruik in de verlichting van een kamer.

Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Elektrische installatie.

Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netspanning overeenkomt met de spanning op het typeplaatje.

Directe verbinding.

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting is gemaakt en dat deze voldoet aan het bedradingsschema.

De kabel mag niet worden gebogen of samengedrukt.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard.

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Fase

Groen en geel = E of Aarde

De zekering moet een vermogen hebben van 3 Ampère.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Voordat u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap moet op een afstand van 65~75cm boven de kookplaat worden geplaatst.

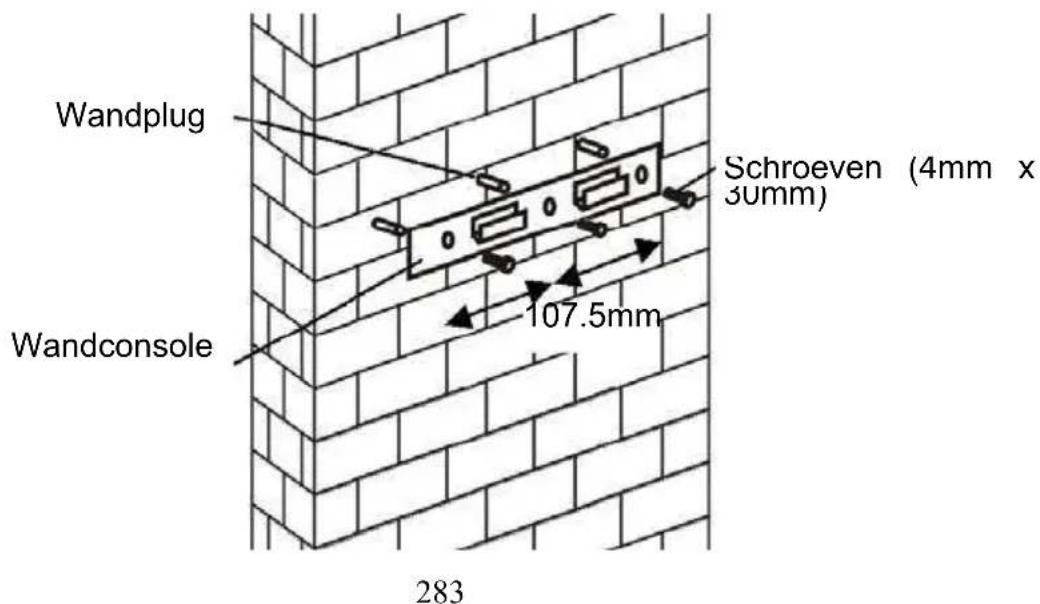

1. Boor gaten van 3 x 8mm voor de console. Maak de console stevig aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

- Hiervoor moeten 2x8mm extra gaten, bevestigingsschroeven & afsluitschroeven geboord worden voor de installatie.

1. Plaats de afzuigkap en maak deze vast aan de wand met behulp van de wandconsole.

1. Bevestig de terugslagklep aan de luchtafvoer van de afzuigkap. Sluit de afvoerbuis aan op de terugslagklep. (Zie onderstaande afbeelding).

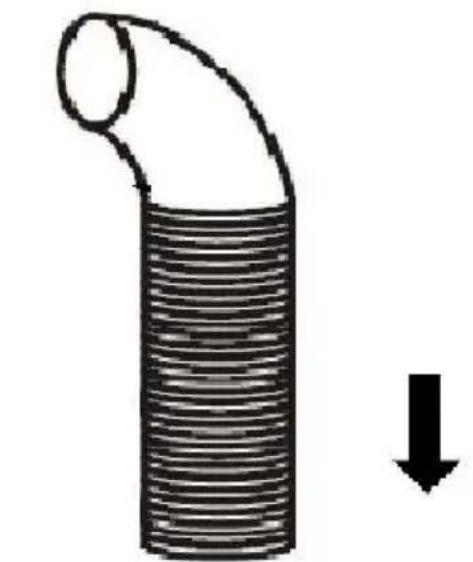

Afvoerbuis

i. Plaats het glas op de bovenkant van de afzuigkap.

ii. Bevestig het glas met de 4 meegeleverde schroeven. Draai de schroeven niet te vast om te voorkomen dat het glas breekt.

i. Plaats het binnenste deel van de schoorsteen in het buitenste deel. Trek het binnenste deel omhoog en stel het af op de gewenste hoogte.

ii. Schuif de schoorsteen omhoog of omlaag tot de juiste hoogte is bereikt. Bevestig daarna de montagegaten met de schroeven. (Zie onderstaande afbeelding).

8.

i. Boor gaten van 2 x 8 mm voor plaat II. Bevestig de plaat stevig aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen in het apparaat en bevestig deze met 2 schroeven.

Lijst van accessoires voor standaardinstallatie

De luchtdeflector wordt genoemd, zoals opgenomen en niet optioneel.

1. Buig vóór installatie beide uiteinden van de beugel zoals hieronder getoond:

1. Bevestig de beugel op de T-vormige plastic uitlaat met de meegeleverde 2 stuks ST3,5x12 mm schroeven.

3. Boor 2 gaten voor de muurpluggen, schroef vervolgens de beugel op de muur met de meegeleverde 2 stuks ST4x30 mm schroeven.

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

5. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaat en v-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg v-flap toe op bestaande uitlaat; 2) Gebruik T-vormige plastic outlet, geen add v-flap.

Opmerking: Het product is voorzien van v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

Standaard Installatie - Accessoires Lijst

EspecificaciónImagenCantidad
luchtdeflector		1
haakje		1
8 pluggen 8× 6 Wittekleur		2
SchroevenST4.0×30		2
SchroevenST3.5×12		2

INSTALLATIE (LUCHTAFFLECTOR VOOR PIRAMIDE & SLANT MODELLEN):

Air deflector wordt genoemd, zoals opgenomen en niet optioneel.

1. Bevestig de beugel op de T-vormige plastic uitlaat met 2 stuks ST3.5x12mm schroeven zoals hieronder getoond:

2. Boor 2 gaten in de muur om de muurpluggen te plaatsen, schroef vervolgens de beugel op de muur vast met de meegeleverde 2 stuks ST4x30mm schroeven.

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

4. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaat en v-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg v-flap toe op bestaande uitlaat; 2) Gebruik T-vormige plastic outlet, geen add v-flap.

Opmerking: Het product is voorzien van v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omdat dit gevaarlijk kan zijn. o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

CONFIGURATIE 1

WERKING

Knop 1

De knop is met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. Als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met gemiddelde snelheid ingeschakeld. Als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaard bereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met hoge snelheid ingeschakeld. Als u nogmaals op drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 2

WERKING

Uit-knop

Het wordt gebruikt om de ventilator uit te draaien.

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 3

① Aan/uit-knop

Wordt gebruikt om de ventilator aan of uit te zetten.

⊕ Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator.

- Snelheid min-knop

Voor het verlagen van de snelheid van de ventilator.

Lampknop

8 Digitaal display

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de boosterfunctie.

Snel timer: Druk op ⏻ en houd ⏻ 1 seconde ingedrukt. Het digitale display knippert en telt af in 5 minuten. Na 5 minuten gaan motor en licht automatisch uit en klinkt er een zoemer gedurende 1 seconde.

Boosterfunctie

Voor onderhoud: schakel het apparaat uit en haal de stekker uit het stopcontact.

I. Regelmatig onderhoud

Gebruik een zachte doek, die u bevochtigt met warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het apparaat te reinigen. Gebruik nooit metalen, chemische of schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaar.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd, zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijke schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik uitsluitend voor het toestel dat aangelegd wordt als hercirculatietoestel (niet geventileerd naar buiten). De filter vangt geuren op en moet minstens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die vervangen moet worden. U vindt deze in de lampfitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en elektriciteitsdraden van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak deze vast met de schroeven. Zorg ervoor dat de schroeven stevig vastzitten.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat he herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel e controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer dan de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden

met huishoudelijk afval. Recycleer indien mogelijk. Neem

contact op met uw plaatselijke autoriteit of handelaar voor

recyclageadvies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU met betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van het op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
