CCE16/2X-6 - Afzuigkap CANDY - Gratis gebruiksaanwijzing en handleiding

Type product	Afzuigkap
Merk	Candy
Model	CCE16/2X-6
Afmetingen (B x D x H)	60 x 50 x 15 cm
Netto gewicht	8 kg
Voeding	220-240 V ~ 50 Hz
Motorvermogen	200 W
Energieklasse	A+
Max. geluidsniveau	65 dB(A)
Max. luchtdebiet	600 m³/h
Bedieningstype	Mechanisch (drukknoppen)
Aantal snelheden	3
Verlichting	1 x LED (2 W)
Vetfilter	Vaatwasmachinebestendig (aluminium)
Koolstoffilter	Optioneel (voor recirculatie)
Luchtafvoer diameter	120 mm
Installatie	Muurbevestiging, externe afvoer of recirculatie
Certificeringen	CE
Aanbevolen onderhoud	Vetfilter elke maand reinigen
Repareerbaarheidsindex	6,5 / 10

Veelgestelde vragen - CCE16/2X-6 CANDY

Hoe installeer ik de Candy CCE16/2X-6 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat de afzuigkap stevig aan de muur is bevestigd en dat de luchtafvoer is aangesloten op een externe afvoerleiding of is geconfigureerd in recirculatiemodus met een koolstoffilter.

Hoe maak ik het vetfilter schoon?

Het aluminium vetfilter kan in de vaatwasser of met de hand met mild reinigingsmiddel worden gewassen. Laat het volledig drogen voordat u het terugplaatst. Regelmatige reiniging elke maand wordt aanbevolen om de prestaties te behouden.

Is een koolstoffilter nodig?

Een koolstoffilter is nodig als u de afzuigkap in recirculatiemodus gebruikt (zonder externe afvoer). Het moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik.

Hoe vervang ik de LED-lamp?

Koppel het apparaat los. Verwijder de lichtdiffusor, vervang de defecte LED-lamp door een nieuwe van hetzelfde type en vermogen (2 W). Plaats de diffusor terug. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

De afzuigkap maakt geluid, is dat normaal?

Een bepaald geluidsniveau is normaal, vooral bij hoge snelheid (tot 65 dB). Als het geluid abnormaal is, controleer dan of de filters schoon zijn en of er niets de leiding blokkeert. Een klikkend geluid kan duiden op een losse onderdeel.

Welke afstand tussen de afzuigkap en de kookplaat?

Voor elektrisch koken is de minimale afstand 50 cm; voor gas koken is deze 65 cm. Houd deze afstanden aan voor een optimale veiligheid.

Hoe activeer ik de recirculatiemodus?

In recirculatiemodus wordt de lucht door een koolstoffilter gefilterd en vervolgens terug de kamer in geblazen. Zorg ervoor dat u het koolstoffilter hebt geïnstalleerd. De externe afvoer moet worden geblokkeerd. Raadpleeg de handleiding voor de recirculatieset.

De bediening werkt niet meer, wat moet ik doen?

Controleer de stroomtoevoer en de stroomonderbreker. Als het probleem aanhoudt, kan het een elektronische storing zijn. Neem contact op met een erkende Candy-technicus voor diagnose en reparatie.

Hoe krijg ik reserveonderdelen?

Onderdelen (filters, lampen, enz.) zijn verkrijgbaar via de Candy-klantenservice of op partnersites. Gebruik het modelnummer CCE16/2X-6 om de juiste onderdelen te identificeren.

De afzuigkap vangt geuren niet goed op, waarom?

Controleer of de vet- en koolstoffilters niet verzadigd zijn. Zorg ervoor dat de afzuigkap op een geschikte snelheid is ingesteld en dat de afvoer niet is geblokkeerd. Regelmatig onderhoud lost dit probleem meestal op.

GEBRUIKSAANWIJZING CCE16/2X-6 CANDY

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

□ Laat kinderen niet met het toestel spelen.
□ De afzuigkap is bestemd voor een huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doelen.
☐ De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.
☐ Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.
□ Vermijd het rechtstreeks bakken op het kookfornuis.
□ Laat de keuken goed ventileren.
☐ Vooraleer u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalifieerde dienstenpersoon.
□ er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.
□ de lucht magniet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensoriële en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische

schokken

☐ De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus.☐ Als u deze instructies niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

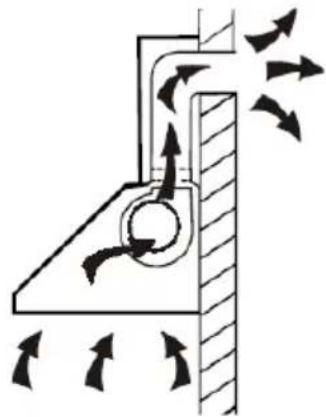

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontat worden gehaald.

1. De afzuigkap moet op een afstand van 65\~75cm boven de kookplaat worden geplaatst.

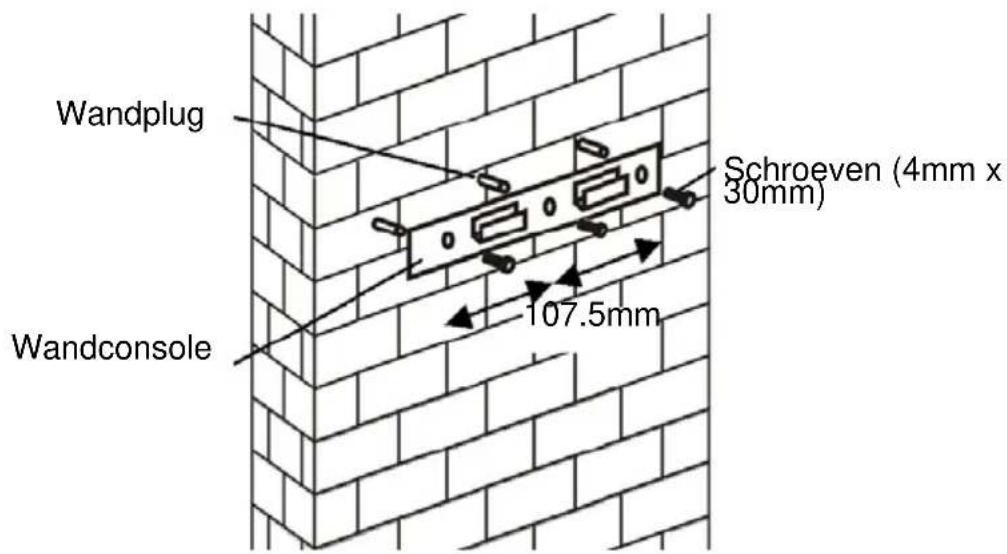

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig vast aan de wand via de bijgeleverde schroeven.

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

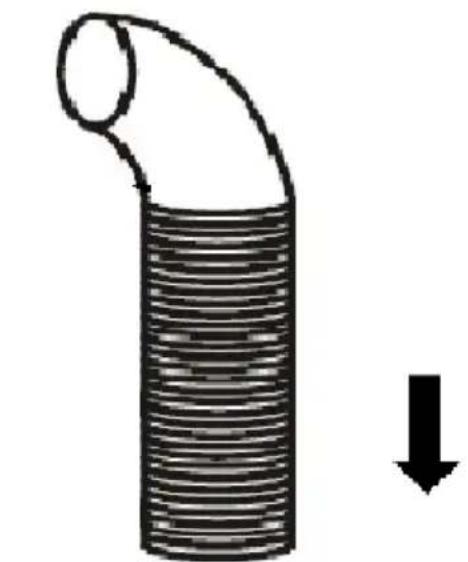

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

Uitlaatbuis

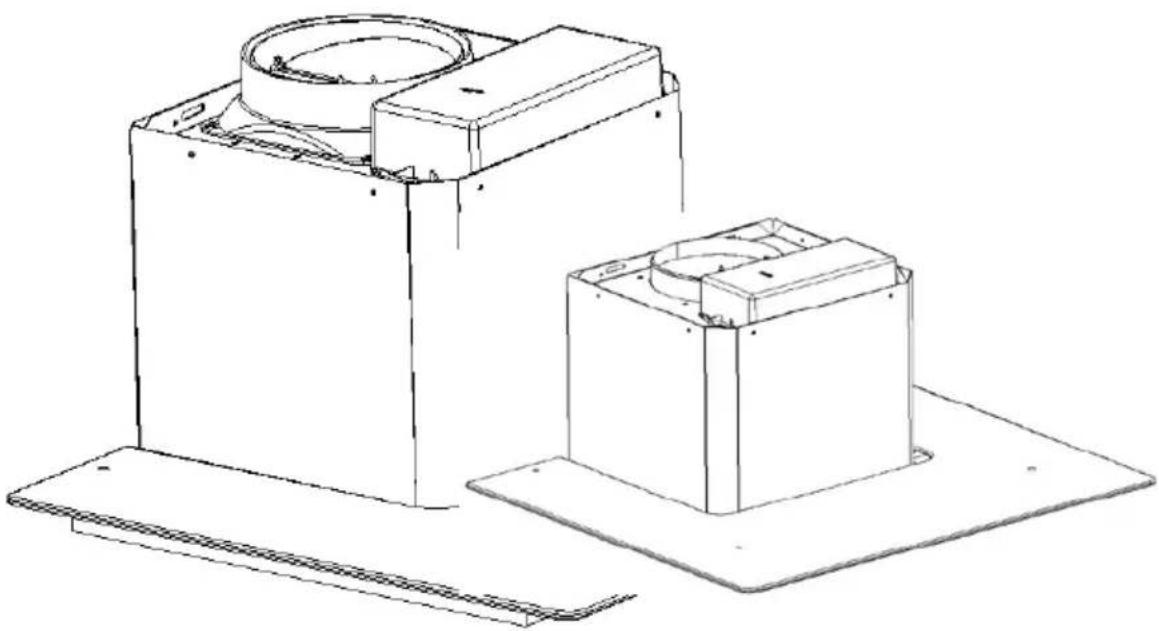

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

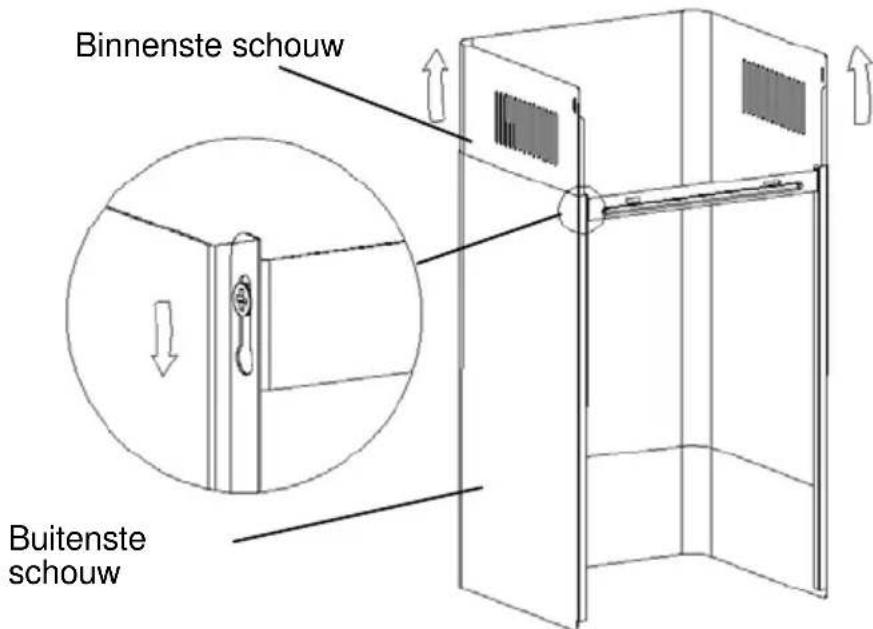

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

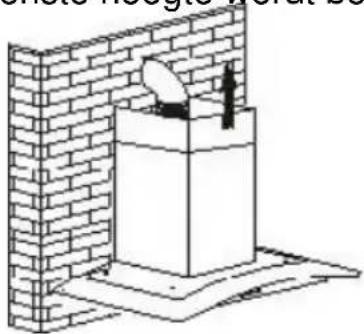

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

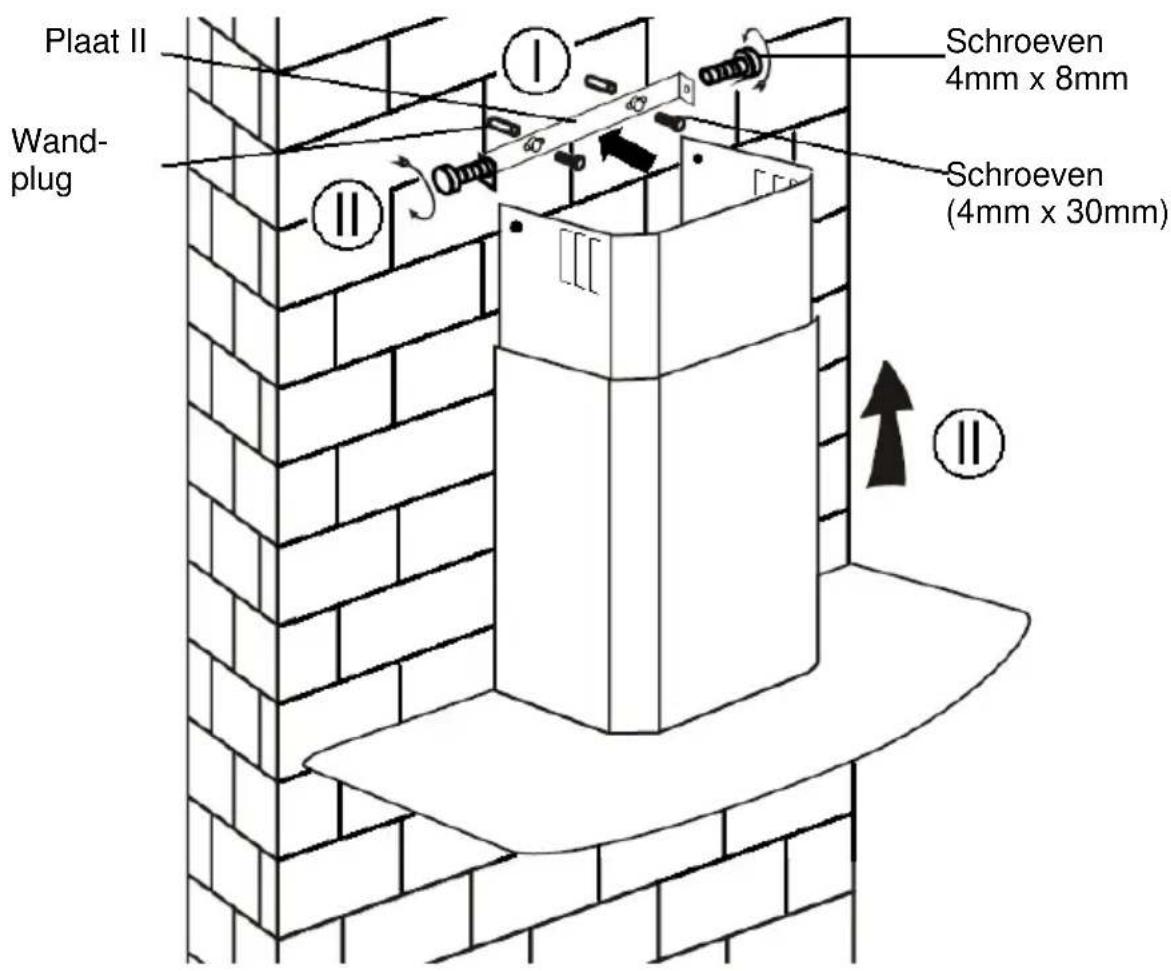

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.
ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

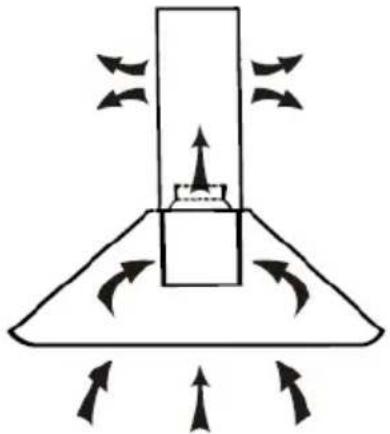

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is niet nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omdat het gevaarlijk kan zijn.
o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

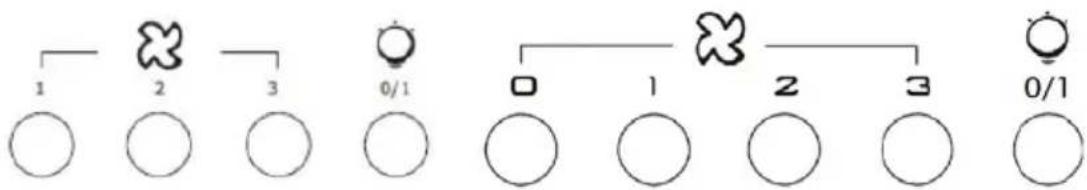

WERKING

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

Toets Lamp

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

ONDERHOUD

Voor een onderhoud, schakel het toestel uit en haal de stekker van het

stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaren.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd wordt als hercirculatie toestel ( niet geventileerd naar buiten). De filter vangt geuren op die mintens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moet worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die moet vervangen worden. U vindt het in de lamp-fitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vast zijn.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat het herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopcontact
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat het herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat het herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel en controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-75cm

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de technicus tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval.Recycleer indien mogelijk. Neem contact op met uw plaatselijke Autoriteit of handelaar voor recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2002/96/EC met

betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
