CCE16/2X-6 - Okap kuchenny CANDY - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Candy
Model	CCE16/2X-6
Wymiary (S x G x W)	60 x 50 x 15 cm
Masa netto	8 kg
Zasilanie elektryczne	220-240 V ~ 50 Hz
Moc silnika	200 W
Klasa energetyczna	A+
Maksymalny poziom hałasu	65 dB(A)
Maksymalny przepływ powietrza	600 m³/h
Typ sterowania	Mechaniczne (przyciski)
Liczba prędkości	3
Oświetlenie	1 x LED (2 W)
Filtr tłuszczowy	Zmywalny w zmywarce (aluminiowy)
Filtr węglowy	Opcjonalny (do recyrkulacji)
Średnica wylotu powietrza	120 mm
Instalacja	Ścienna, wywiew na zewnątrz lub recyrkulacja
Certyfikaty	CE
Zalecana konserwacja	Czyścić filtr tłuszczowy co miesiąc
Wskaźnik naprawialności	6,5 / 10

Często zadawane pytania - CCE16/2X-6 CANDY

Jak zainstalować okap Candy CCE16/2X-6?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Upewnij się, że okap jest solidnie przymocowany do ściany, a wylot powietrza jest podłączony do przewodu wywiewnego na zewnątrz lub skonfigurowany w trybie recyrkulacji z filtrem węglowym.

Jak wyczyścić filtr tłuszczowy?

Aluminiowy filtr tłuszczowy można myć w zmywarce lub ręcznie z użyciem łagodnego detergentu. Pozostaw do całkowitego wyschnięcia przed ponownym założeniem. Zaleca się regularne czyszczenie co miesiąc, aby utrzymać wydajność.

Czy potrzebny jest filtr węglowy?

Filtr węglowy jest wymagany, jeśli używasz okapu w trybie recyrkulacji (bez wywiewu na zewnątrz). Należy go wymieniać co 3 do 6 miesięcy w zależności od użytkowania.

Jak wymienić żarówkę LED?

Odłącz urządzenie. Zdejmij dyfuzor oświetlenia, a następnie wymień uszkodzoną żarówkę LED na nową tego samego typu i mocy (2 W). Zamontuj dyfuzor. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Okap hałasuje, czy to normalne?

Pewien poziom hałasu jest normalny, szczególnie przy dużej prędkości (do 65 dB). Jeśli hałas jest nienormalny, sprawdź, czy filtry są czyste i czy nic nie blokuje przewodu. Dźwięk stukania może wskazywać na poluzowaną część.

Jaka odległość między okapem a płytą grzewczą?

Dla kuchenki elektrycznej minimalna odległość wynosi 50 cm; dla gazowej - 65 cm. Przestrzegaj tych odległości dla optymalnego bezpieczeństwa.

Jak włączyć tryb recyrkulacji?

W trybie recyrkulacji powietrze jest filtrowane przez filtr węglowy, a następnie zawracane do pomieszczenia. Upewnij się, że zainstalowałeś filtr węglowy. Wywiew na zewnątrz musi być zablokowany. Zapoznaj się z instrukcją dotyczącą zestawu recyrkulacyjnego.

Sterowanie nie działa, co robić?

Sprawdź zasilanie i wyłącznik. Jeśli problem nie ustąpi, może to być usterka elektroniczna. Skontaktuj się z autoryzowanym technikiem Candy w celu diagnozy i naprawy.

Jak zdobyć części zamienne?

Części zamienne (filtry, żarówki itp.) są dostępne w serwisie Candy lub na stronach partnerskich. Użyj numeru modelu CCE16/2X-6, aby zidentyfikować właściwe części.

Okap nie wyłapuje dobrze zapachów, dlaczego?

Sprawdź, czy filtry tłuszczowe i węglowe nie są nasycone. Upewnij się, że okap jest ustawiony na odpowiednią prędkość i że wywiew nie jest zablokowany. Regularna konserwacja zwykle rozwiązuje ten problem.

INSTRUKCJA OBSŁUGI CCE16/2X-6 CANDY

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

UWAGI DOTYCZACE BEZPIECZEŃSTWA

□ Dzieci nie mogą obsługiwać urządzenia.
☐ Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rozna ani jakichkolwiek zastosowań komercyjnych.
☐ Okap oraz filtry muszą być regularnie czyszczone tak aby zachować ich dobre właściwości użytkowe.
☐ Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.
□ Nie wolno piec ani przyrządzać potraw na otwartym ogniu.
□ W kuchni należy zapewnić odpowiedni obieg powietrza.
□ Przed podłączeniem zasilania należy sprawdzić czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.
Kuchnia musi mieć odpowiednią wentylację jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

□□□□□□Opary nie mog □ by □ odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.
Urządzenie nie jest przewidziane do obsługi przez osoby (w tym dzieci) o ograniczonych własnościach fizycznych, czuciowych lub umysłowych lub nie posiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób odpowiadających za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

Niebezpieczeństwo porażenia elektrycznego

□ Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.
□ Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

SPECYFIKACJA

Część	Wygląd	ilość
Okap		1
Komin górny		1
Komin dolny		1
Kątownik komina dolnego		1
Kątownik komina górnego		1
Wspornik okapu		1
Kołki rozporowe		9
Wkręty 4×30mm		9
Śruby 4 x 8mm		2

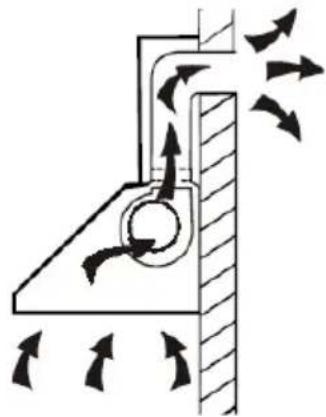

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz okap można zamontować jak na rysunku pokazanym poniżej z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75cm nad płytą kuchenną co gwarantuje najlepszą skuteczność.

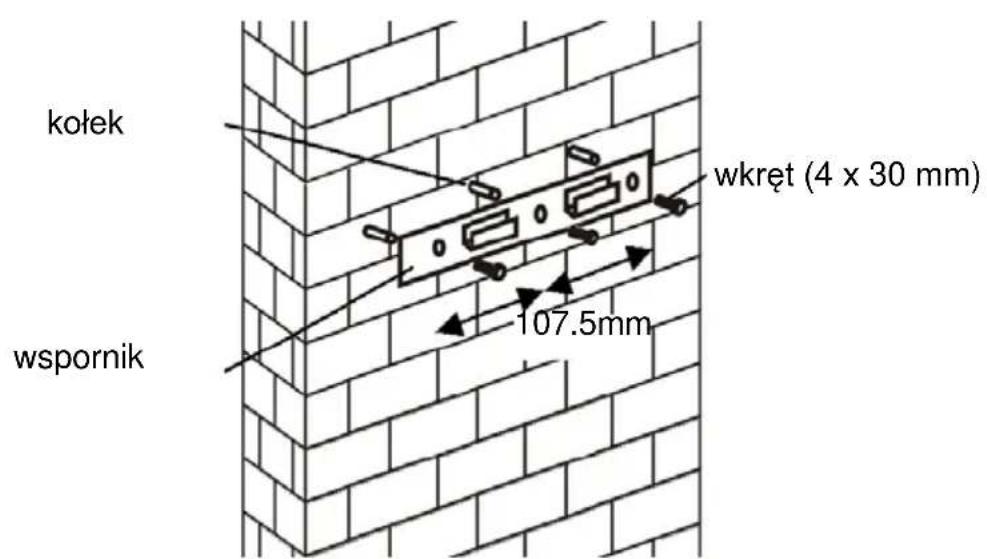

1. Wywiercić 3 otwory 8mm i przykręcić wspornik 3 wkrętami.

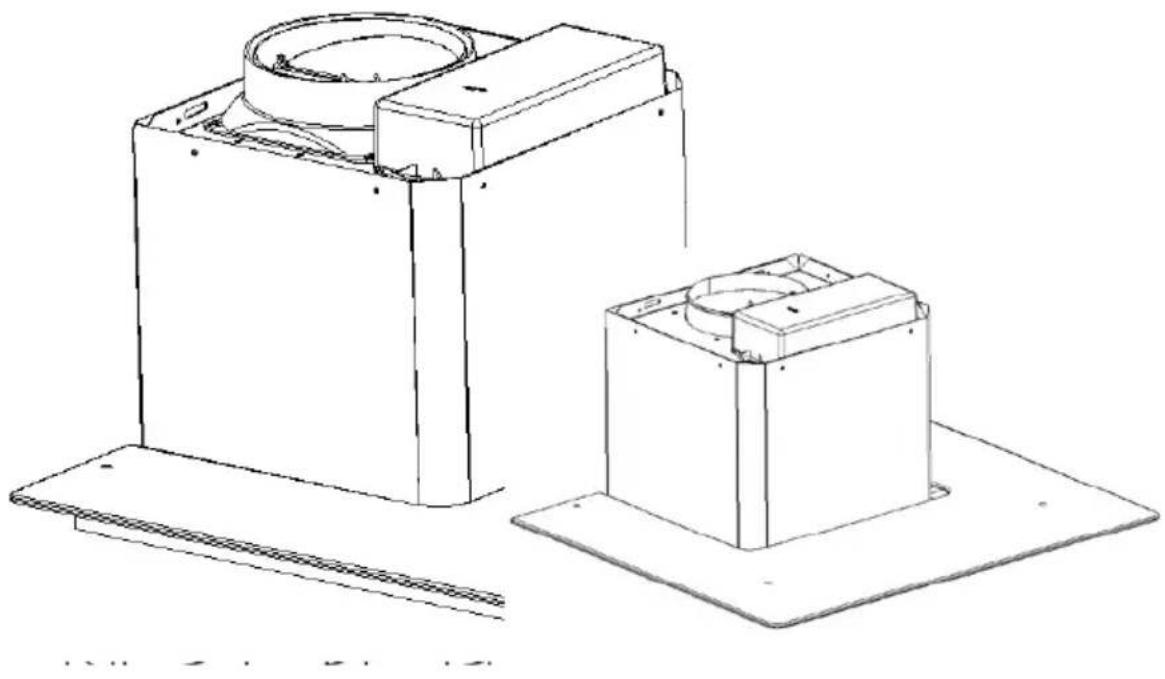

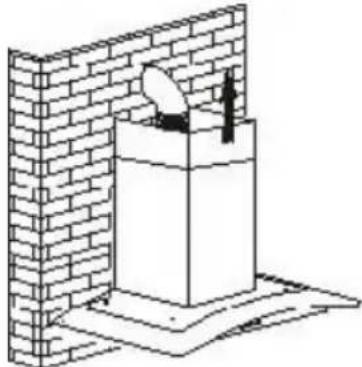

1. Zamocować zawór zwrotny na wylocie okapu a następnie założyć kanał wylotowy jak pokazano na rysunku.

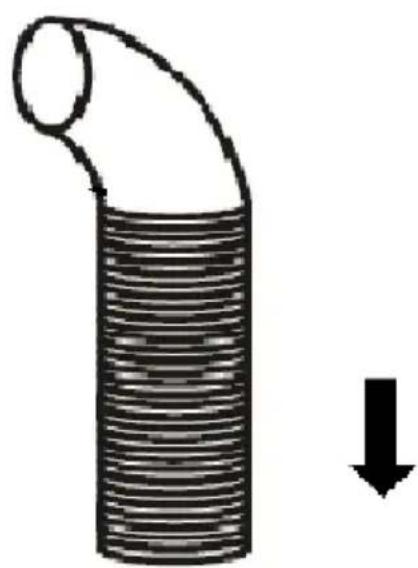

kanał wylotowy

- Umieścić na okapie we właściwym położeniu szklaną osłone.

- Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła nie dokręcać śrub zbyt mocno.

7.

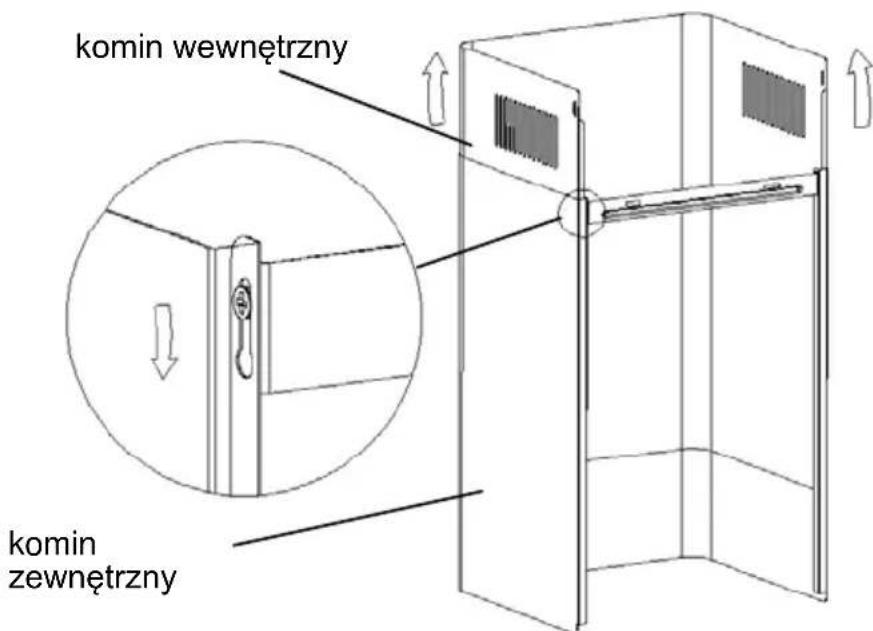

- Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość..

- Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących jak pokazano na rysunku poniżej.

8.

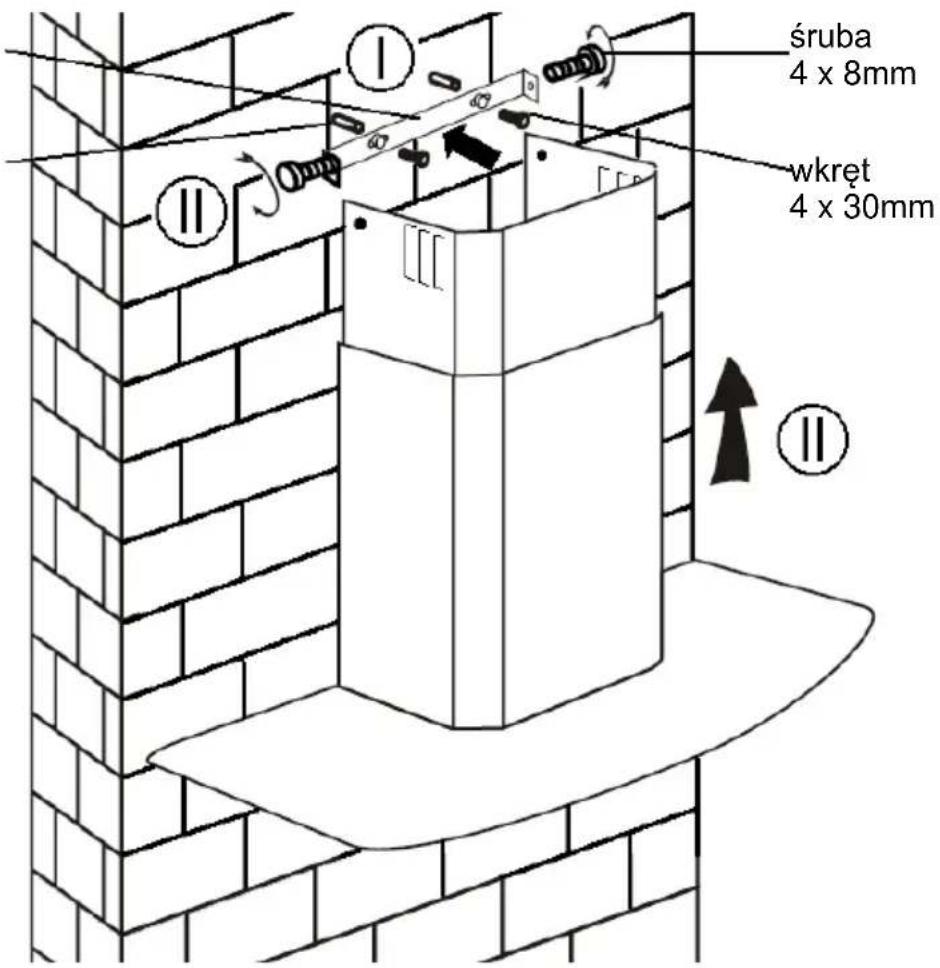

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik

kolek

MONTAŻ ( WERSJA Z RECYRKULACJA )

Jeżeli nie mam możliwości wyprowadzenia oparów na zewnątrz pomieszczenia to montaż jest podobny do montażu w wersji wywiewowej, z tym że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr odchylając go ku dołowi.

Włożyć filtr węglowy do gniazda w okapie i zamocować obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga.

o Proszę sprawdzić czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie.

o Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

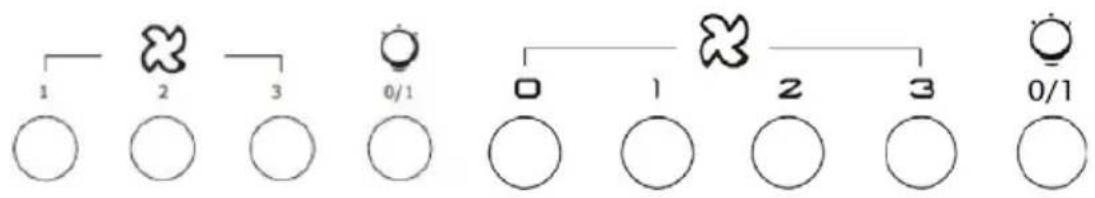

PANEL STEROWANIA

DZIAŁANIE

Mała prędkość wentylatora

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

Oświetlenie

UWAGA: Jednoczesne wciśniecie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć I odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony to zapcha się tłuszczem (potencjalnie zapalnym).

Filtr należy czyścić detergentem do mycia naczyń naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu. Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem oprawkami i przewodami (żarówki LED G4, MAX 1.5W)

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać ,aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Działanie
Świeci światło, ale wentylator nie działa	Zablokowany wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Uszkodzony silnik
Nie działa ani światło ani wentylator	Przepalone oświetlenie	Wymienić żarówkę
	Nie podłączone zasilanie	Podłączyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Nie zamocowany silnik wentylatora	Odłączyć od zasilania, wezwać autoryzowany serwis
	Niewłaściwie zawieszony okap na wsporniku	Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany.
Zbyt mała wydajność okapu	Okap zawieszony zbyt wysoko na płytą kuchenną.	Zamocować w odległości 65-75cm od płyty.
	Zabrudzone filtry	Wyczyścić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-to cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć

na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2002/96/EC dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnie szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
