Typ produktu	Okap kuchenny
Marka	Candy
Model	CVMD 600 X
Rodzaj montażu	Wbudowany (pod szafką)
Szerokość	60 cm
Głębokość	Ok. 28 cm
Wysokość	Regulowana, min. 30 cm
Waga	Ok. 8 kg
Zasilanie	220-240 V, 50 Hz
Moc silnika	150 W
Wydajność ssania (maks.)	620 m³/h
Poziom hałasu (maks.)	65 dB(A)
Liczba prędkości	3 + Boost
Rodzaj sterowania	Przyciski elektroniczne
Oświetlenie	LED, 2 x 1.5 W
Typ filtra	Aluminiowy filtr tłuszczowy (zmywalny)
Filtr węglowy (opcjonalny)	Tak, do trybu cyrkulacji
Możliwość cyrkulacji	Tak (wymaga filtra węglowego)
Klasa energetyczna	A+
Roczne zużycie energii	35 kWh
Klasa skuteczności filtra tłuszczowego	C
Klasa efektywności dynamicznej płynów	A
Klasa efektywności oświetlenia	A
Minimalna odległość od płyty gazowej	65 cm
Minimalna odległość od płyty elektrycznej	50 cm
Gwarancja	2 lata

Często zadawane pytania - CVMD 600 X CANDY

Jak zainstalować okap Candy CVMD 600 X?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Upewnij się, że okap jest zamontowany na odpowiedniej wysokości nad płytą kuchenną (min. 65 cm dla gazu, 50 cm dla prądu). Użyj dostarczonego szablonu do wiercenia otworów i zabezpiecz kołkami. Podłącz kanał wentylacyjny dla trybu odprowadzania powietrza lub zainstaluj filtr węglowy do cyrkulacji.

Jak często należy czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące lub częściej przy intensywnym użytkowaniu. Wyjmij filtry i umyj je ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze. Przed ponownym montażem upewnij się, że są całkowicie suche.

Czy mogę używać okapu w trybie cyrkulacji?

Tak, CVMD 600 X może być używany w trybie cyrkulacji. Należy osobno zakupić filtr węglowy i zainstalować go zgodnie z instrukcją. Tryb cyrkulacji filtruje zapachy i zwraca oczyszczone powietrze do kuchni.

Dlaczego mój okap jest głośny?

Hałas może wzrosnąć, jeśli filtry są zatkane lub kanał wentylacyjny jest zablokowany. Wyczyść filtry tłuszczowe i sprawdź, czy nie ma przeszkód w przewodzie wydechowym. Upewnij się także, że okap jest solidnie zamontowany. Maksymalny poziom hałasu wynosi 65 dB(A) na prędkości turbo.

Jak wymienić światła LED?

Światła LED są zintegrowane i powinny być wymieniane tylko przez autoryzowanego serwisanta. Jeśli światła ulegną awarii, odłącz okap od zasilania i skontaktuj się z pomocą techniczną Candy.

Jaka jest średnica zewnętrzna wylotu wentylacyjnego?

Wylot wentylacyjny ma średnicę 150 mm (6 cali). Aby uzyskać najlepszą wydajność, użyj kompatybilnej rury wentylacyjnej.

Czy okap jest wyposażony w pilota?

Nie, CVMD 600 X jest sterowany za pomocą przycisków na panelu przednim. Pilot nie jest dołączony.

Jak aktywować funkcję boost?

Naciśnij przycisk boost (zwykle oznaczony symbolem), aby aktywować maksymalną moc ssania na ograniczony czas. Okap automatycznie powróci do normalnej prędkości po kilku minutach.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy przewód zasilający jest podłączony i czy wyłącznik obwodu jest włączony. Upewnij się, że okap nie jest w trybie gotowości. Jeśli nadal nie działa, skontaktuj się z serwisantem.

Czy mogę umyć filtr węglowy?

Nie, filtry węglowe nie mogą być myte. Należy je wymieniać co 3-6 miesięcy w zależności od użytkowania. Filtry zastępcze są dostępne w Candy lub u autoryzowanych dealerów.

INSTRUKCJA OBSŁUGI CVMD 600 X CANDY

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu co zapewni bezpieczną i prawidłową jego eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

CE

Poprzez umieszczenie oznakowania na produkcie, oświadczamy, na własną odpowiedzialność, zgodnie z wszystkimi bezpieczeństwa europejskiego, zdrowia i ochrony środowiska określonymi w przepisach dla tego produktu.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone tak aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przewidziane do obsługi przez osoby (w tym dzie o ograniczonych własnościach fizycznych, czuciowych lub umysłowych lub nie posiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób

odpowiadających za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

SPECYFIKACJA

Część	Wygląd	ilość
Okap		1
Komin górny		1
Komin dolny		1
Kątownik komina dolnego		1
Kątownik komina górnego		1
Wspornik okapu		1
Kołki rozporowe		9
Wkręty4×30mm		9
Śruby4 x 8mm		2

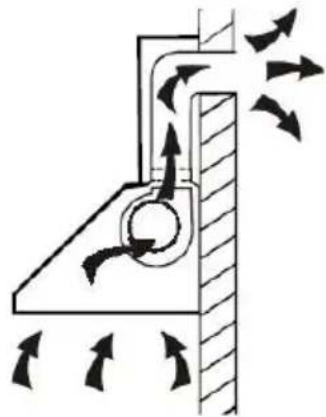

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz okap można zamontować jak na rysunku pokazanym poniżej z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75cm nad płytą kuchenną co gwarantuje najlepszą skuteczność.

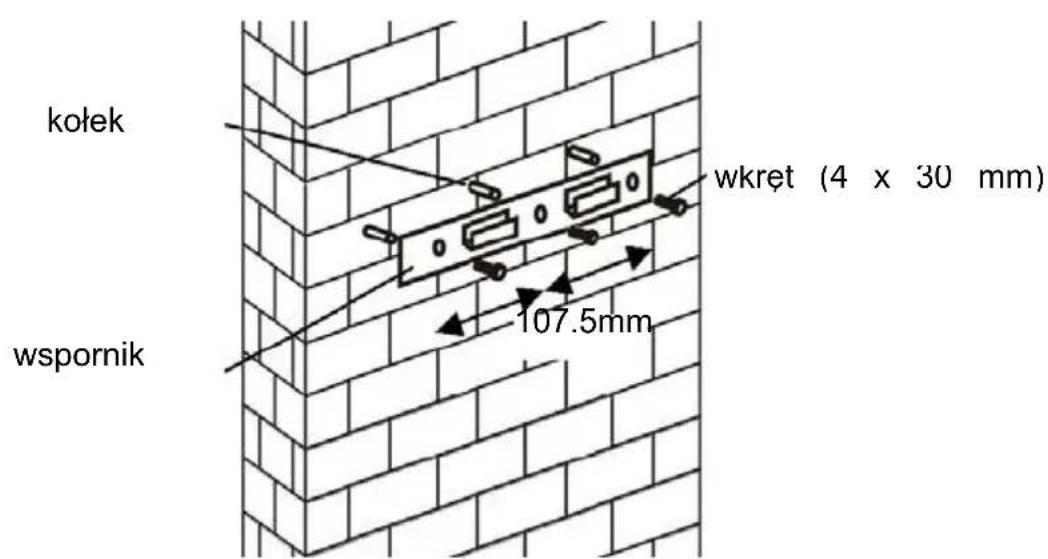

1. Wywiercić 3 otwory 8mm i przykręcić wspornik 3 wkrętami.

Za modele s kosom pločom

- Prije instalacije, potrebno je izbušiti2 dodatne rupe od 8mm te pripremiti odgovarajuće tiple i vijke.

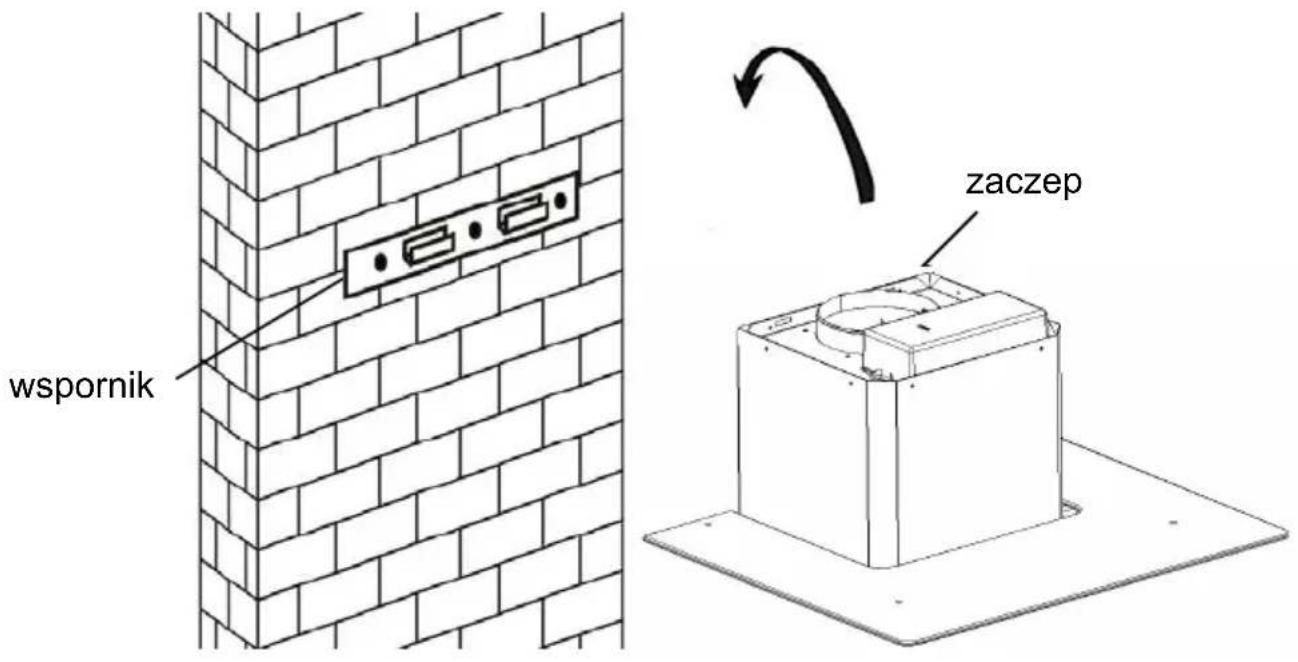

1. Okapzaczepić nawsporniku.

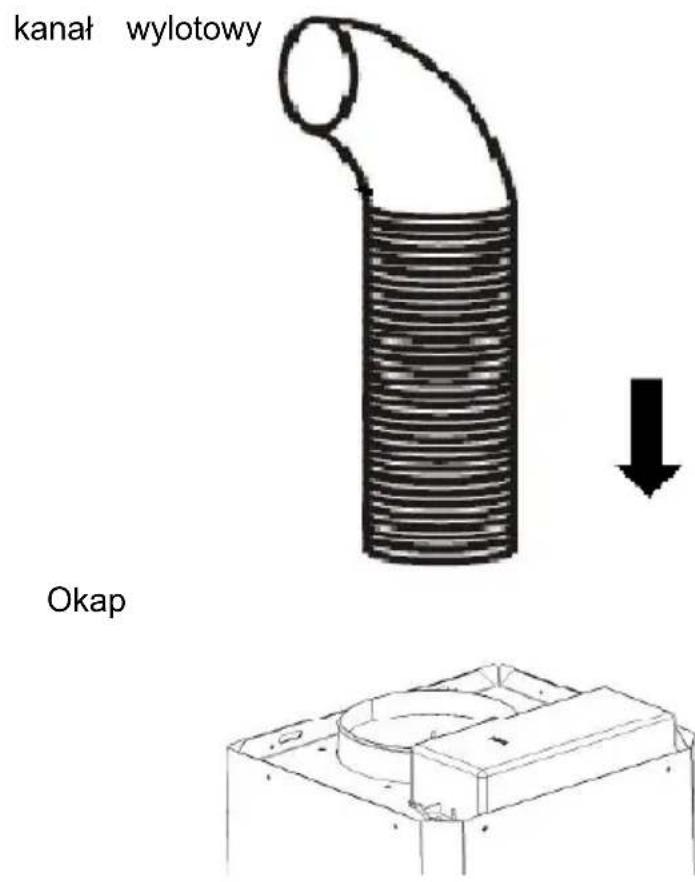

1. Zamocować zawór zwrotny na wylocie okapu a następnie założyć kanał wylotowyjakpokazanonarysunku.

6.

• Umieścić na okapie we właściwym położeniu szklaną osłone.
• Przykręcić osłone za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła nie dokręcać śrub zbyt mocno.

7.

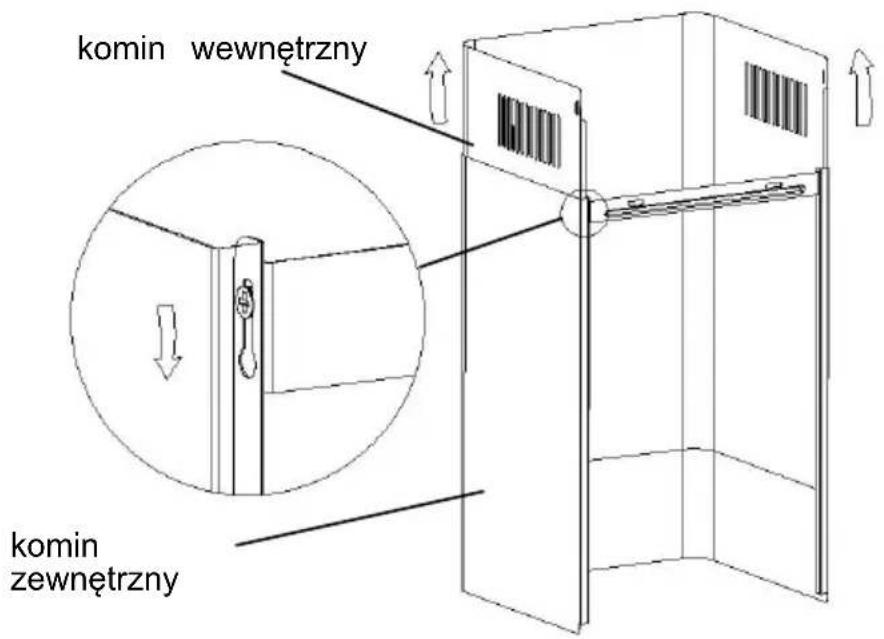

- Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość..

- Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących jak pokazano na rysunku poniżej.

8.

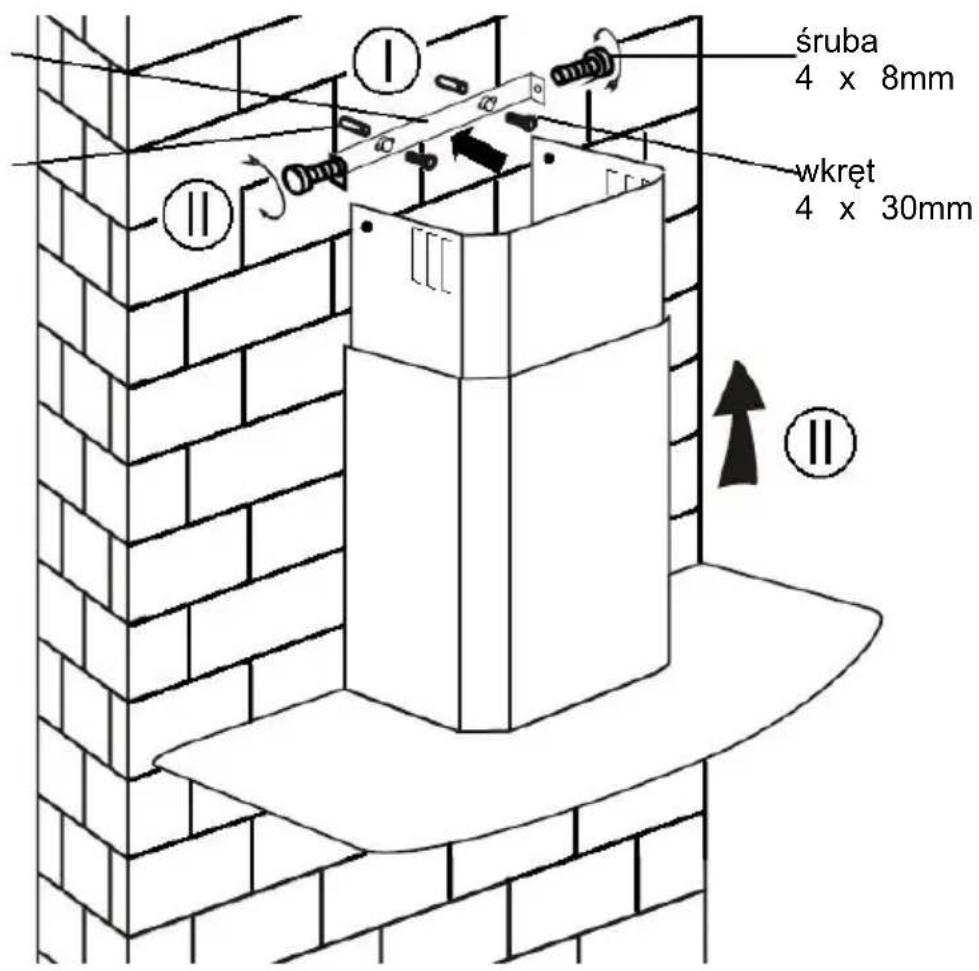

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik kołek

MONTAŻ ( WERSJA Z RECYRKULACJA )

Jeżeli nie mam możliwości wyprowadzenia oparów na zewnątrz pomieszczenia to montaż jest podobny do montażu w wersji wywiewowej, że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr odchylając go ku dołowi.

Włożyć filtr węglowy do gniazda w okapie i zamocować obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga.

o Proszę sprawdzić czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie.

o Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

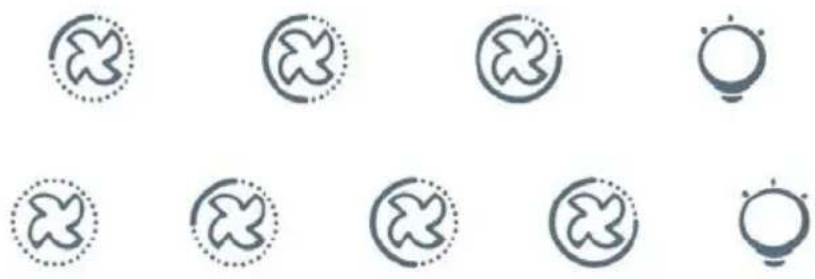

PANEL STEROWANIA

Mała prędkość wentylatora

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora

2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora

3

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

Oświetlenie

UWAGA: Jednoczesne wciśniecie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Przycisk On / Off

Jest używany do włączania / wyłączania wentylatora.

⊕ Szybkość Przycisk Plus

W celu zwiększenia szybkości wentylatora

- Spadek prędkości Przycisk

Na zmniejszenie prędkości wentylatora.

Lampka przycisku

8 Wyświetlacz cyfrowy

Fan pomiaru prędkości: "1" dla niskiej prędkości, "2" dla średnich prędkości,"3" dla dużych prędkości, "4" za Booster funkciju.

Quick Timer: Naciśnij przycisk ⓘ i⊖ przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy będzie migać i na 5 minut, odliczanie, po 5 minut i silnik zgaśnie automatycznie i dźwięk brzęczyka przez 1 sekundę.

Booster funkcija

Za aktivaciju Booster funkcije, pritisnite ✝ za odabir brzine 4, napa će raditi najvećom brzinom 5 minuta, nakon čega se vraća na uobičajenu brzinu.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć 1 odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz przez co znacząco wpływa na wydajność okapu.

Jeżeli nie jest czyszczony to zapcha się tłuszczem (potencjalnie zapalnym). Filtr należy czyścić detergentem do mycia naczyń naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem oprawkami i przewodami (żarówki LED MAX 1.5W)

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać ,aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Działanie
Świeci światło, ale wentylator nie działa	Zablokowany wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Uszkodzony silnik
Nie działa an światło ani wentylator	Przepalone oświetlenie	Wymienić żarówkę
	Nie podłączone zasilan	Podłączyć zasilanie
Poważna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, wezwać autoryzowany serwis
	Nie zamocowany silnik wentylatora	Odłączyć od zasilania, wezwać autoryzowany serwis
	Niewłaściwie zawieszony okap na wsporniku	Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany.
Zbyt mała wydajność okapu	Okap zawieszony zbyt wysoko na płytą kuchenną.	Zamocować w odległości 65-75c od płyty.
	Zabrudzone filtry	Wyczyścić lub wymienić filtry

SERWIS

Jeżeli nie jest możliwe zidentyfikowanie usterki należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-to cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/EU dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizac zużytego produktu przyczynia się do uniknięcia potencjalr szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
