CCE16/2X-6 - Απορροφητήρας κουζίνας CANDY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Candy
Μοντέλο	CCE16/2X-6
Διαστάσεις (Μ x Β x Υ)	60 x 50 x 15 cm
Καθαρό βάρος	8 kg
Ηλεκτρική τροφοδοσία	220-240 V ~ 50 Hz
Ισχύς κινητήρα	200 W
Ενεργειακή κλάση	A+
Μέγιστη στάθμη θορύβου	65 dB(A)
Μέγιστη ροή αέρα	600 m³/h
Τύπος χειρισμού	Μηχανικός (κουμπιά ώθησης)
Αριθμός ταχυτήτων	3
Φωτισμός	1 x LED (2 W)
Φίλτρο λίπους	Πλενόμενο σε πλυντήριο πιάτων (αλουμίνιο)
Φίλτρο άνθρακα	Προαιρετικό (για ανακύκλωση)
Διάμετρος εξόδου αέρα	120 mm
Εγκατάσταση	Επιτοίχια, εξωτερική απαγωγή ή ανακύκλωση
Πιστοποιήσεις	CE
Συνιστώμενη συντήρηση	Καθαρίζετε το φίλτρο λίπους κάθε μήνα
Δείκτης επισκευασιμότητας	6,5 / 10

Συχνές ερωτήσεις - CCE16/2X-6 CANDY

Πώς να εγκαταστήσω τον απορροφητήρα Candy CCE16/2X-6;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο επαγγελματία. Βεβαιωθείτε ότι ο απορροφητήρας είναι σταθερά στερεωμένος στον τοίχο και ότι η έξοδος αέρα συνδέεται με αγωγό εξωτερικής απαγωγής ή έχει ρυθμιστεί σε λειτουργία ανακύκλωσης με φίλτρο άνθρακα.

Πώς να καθαρίσω το φίλτρο λίπους;

Το φίλτρο λίπους από αλουμίνιο μπορεί να πλυθεί στο πλυντήριο πιάτων ή στο χέρι με ήπιο απορρυπαντικό. Αφήστε το να στεγνώσει εντελώς πριν το τοποθετήσετε ξανά. Συνιστάται τακτικός καθαρισμός κάθε μήνα για τη διατήρηση της απόδοσης.

Χρειάζεται φίλτρο άνθρακα;

Ένα φίλτρο άνθρακα είναι απαραίτητο αν χρησιμοποιείτε τον απορροφητήρα σε λειτουργία ανακύκλωσης (χωρίς εξωτερική απαγωγή). Πρέπει να αντικαθίσταται κάθε 3 έως 6 μήνες ανάλογα με τη χρήση.

Πώς να αλλάξω τη λυχνία LED;

Αποσυνδέστε τη συσκευή. Αφαιρέστε το διαχύτη φωτισμού, στη συνέχεια αντικαταστήστε την ελαττωματική λυχνία LED με μια νέα ίδιου τύπου και ισχύος (2 W). Τοποθετήστε ξανά το διαχύτη. Εάν το πρόβλημα παραμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Ο απορροφητήρας κάνει θόρυβο, είναι φυσιολογικό;

Ένα ορισμένο επίπεδο θορύβου είναι φυσιολογικό, ειδικά σε υψηλή ταχύτητα (έως 65 dB). Εάν ο θόρυβος είναι ασυνήθιστος, ελέγξτε ότι τα φίλτρα είναι καθαρά και ότι τίποτα δεν φράζει τον αγωγό. Ένας ήχος κροταλίσματος μπορεί να υποδηλώνει ένα χαλαρό εξάρτημα.

Ποια απόσταση μεταξύ απορροφητήρα και εστίας μαγειρέματος;

Για ηλεκτρική εστία, η ελάχιστη απόσταση είναι 50 cm· για εστία αερίου, είναι 65 cm. Τηρήστε αυτές τις αποστάσεις για βέλτιστη ασφάλεια.

Πώς να ενεργοποιήσω τη λειτουργία ανακύκλωσης;

Στη λειτουργία ανακύκλωσης, ο αέρας φιλτράρεται από φίλτρο άνθρακα και επιστρέφει στο δωμάτιο. Βεβαιωθείτε ότι έχετε εγκαταστήσει το φίλτρο άνθρακα. Η εξωτερική απαγωγή πρέπει να είναι φραγμένη. Συμβουλευτείτε τις οδηγίες για το κιτ ανακύκλωσης.

Τα χειριστήρια δεν λειτουργούν, τι να κάνω;

Ελέγξτε την ηλεκτρική τροφοδοσία και τον διακόπτη κυκλώματος. Εάν το πρόβλημα παραμένει, μπορεί να πρόκειται για ηλεκτρονική βλάβη. Επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό της Candy για διάγνωση και επισκευή.

Πώς να αποκτήσω ανταλλακτικά;

Τα ανταλλακτικά (φίλτρα, λυχνίες κ.λπ.) είναι διαθέσιμα από το τμήμα εξυπηρέτησης πελατών της Candy ή από συνεργαζόμενα sites. Χρησιμοποιήστε τον αριθμό μοντέλου CCE16/2X-6 για να αναγνωρίσετε τα σωστά εξαρτήματα.

Ο απορροφητήρας δεν απορροφά καλά τις οσμές, γιατί;

Ελέγξτε ότι τα φίλτρα λίπους και άνθρακα δεν είναι κορεσμένα. Βεβαιωθείτε ότι ο απορροφητήρας είναι ρυθμισμένος σε κατάλληλη ταχύτητα και ότι η απαγωγή δεν είναι φραγμένη. Η τακτική συντήρηση συνήθως λύνει αυτό το πρόβλημα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CCE16/2X-6 CANDY

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 68

ΥΠΗΡΕΣΙΕΣ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ

ΣΥΜΜΟΡΦΩΣΗ ΣΤΗΝ ΙΣΧΥΟΥΣΑ ΝΟΜΟΘΕΣΙΑ 70

ΕΓΚΑΤΑΣΤΑΣΗ (με απαγωγή αέρα) 71

ΕΓΚΑΤΑΣΤΑΣΗ (ανακύκλωση) 75

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ 76

ΛΕΙΤΟΥΡΓΙΕΣ

ΣΥΝΤΗΡΗΣΗ 77

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ 78

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ 79

ΕΙΣΑΓΩΓΗ

Σας ευχαριστούμε που επιλέξατε αυτόν τον απορροφητήρα

Το βιβλίο που κρατάτε στα χέρια σας περιέχει όλες εκείνες τις οδηγίες και πληροφορίες που είναι χρήσιμες για την εγκατάσταση χρήση και συντήρηση της συσκευής.

Για την σωστή λειτουργία και εγκατάσταση της συσκευής παρακαλούμε να διαβάσετε προσεκτικά το βιβλίο οδηγιών που κρατάτε στα χέρια σας.

Το καπέλο της συσκευής έχει κατασκευαστεί από εξαιρετικά υλικά και έχει αεροδυναμικό σχεδιασμό.

Είναι εξοπλισμένο με ένα ηλεκτρικό μοτέρ και ένα ανεμιστήρα που εξασφαλίζει μεγάλη ισχύ απορρόφησης ενώ η λειτουργία του είναι αθόρυβη,διαθέτει επίσης ένα φίλτρο κατακράτησης λίπους το οποίο εγκαθίσταται χωρίς δυσκολία.

ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ

□ Μην αφήνετε τα παιδιά να χρησιμοποιούν τη συσκευή
□ Αυτή η συσκευή (απορροφητήρας) σχεδιάστηκε αποκλειστικά για οικιακή χρήση. Ο απορροφητήρας αυτός είναι ακατάλληλος για χρήση σε μπαρμπεκιου ,ψησταριά ή άλλες επαγγελματικές χρήσεις
Ο απορροφητήρας και το φίλτρο πρέπει να πλένονται τακτικά έτσι ώστε να εξασφαλίζεται η αποτελεσματική λειτουργία τους.
□ Καθαρίζετε τον απορροφητήρα σύμφωνα με τις οδηγίες και μην χρησιμοποιείτε τη συσκευή σε σημεία που υπάρχει κίνδυνος πυρκαγιάς

□ Δεν επιτρέπεται το ψήσιμο απευθείας επάνω στη φλόγα της εστίας υγραερίου

□ Διατηρείται τον περιβάλλοντα χώρο τακτοποιημένο και καθαρό

□ Πριν συνδέσετε τη συσκευή βεβαιωθείτε ότι το καλώδιο παροχής δεν παρουσιάζει φθορές. Εάν το καλώδιο εμφανίζει φθορές πρέπει να αντικατασταθεί από έμπειρο τεχνικό .

□ Ενόσω ο απορροφητήρας βρίσκεται σε λειτουργία σε χώρο στον οποίο ταυτόχρονα λειτουργούν συσκευές με υγραέριο ή άλλο καύσιμο, πρέπει να εξασφαλίζεται ο επαρκής εξαερισμός του χώρου.

□□□□□□H απαγωγή του αέρα δεν πρέπει να γίνεται σε καπνοδόχο που χρησιμοποιείται για την απαγωγή των αερίων που παράγονται από συσκευές αερίου ή άλλου καύσιμου.

Η απαγωγή του αέρα πρέπει να γίνεται σύμφωνα με την ισχύουσα νομοθεσία.

Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από άτομα(και παιδιά ) με μειωμένες ψυχοφυσικές ικανότητες ή από άτομα που δεν διαθέτουν γνώση και εμπειρία γύρω από το τρόπο λειτουργίας της συσκευής.

χρήση της συσκευής από τα προαναφερθέντα άτομα πρέπει να γίνεται με την επίβλεψη ατόμου που θα φέρει την ευθύνη για την ασφάλεια τους.

Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Μην ανάβετε φλόγες κάτω από τον απορροφητήρα.

Ο απορροφητήρας αυτός μπορεί να χρησιμοποιηθεί αποκλειστικά πάνω από συσκευές με 4 το πολύ εστίες.

□

Κίνδυνος ηλεκτροπληξίας

Η σύνδεση της συσκευής πρέπει να γίνει αποκλειστικά σε γειωμένη πρίζα. Σε περίπτωση αμφιβολίας ζητήστε την βοήθεια εξειδικευμένου τεχνικού.

Η μη τήρηση των προαναφερθέντων οδηγιών μπορεί να προκαλέσει , πυρκαγιά και ηλεκτροπληξία.

Πίνακας εξαρτημάτων για τυπική εγκατάσταση (standard)

Περιγραφή Εικόνα			Ποσότητα
Καπέλο			1
Άνω καμινάδα			1
Κάτωκαμινάδα			1
Βάσηστήριξης κάτωκαμινάδας			1
Βάσηστήριξης άνωκαμινάδας			1
Βάσηστερέωσης			1
Ούπα			9
ΒίδεςST4.0×30			9
D7.2 ΒίδεςST4.0×8			2

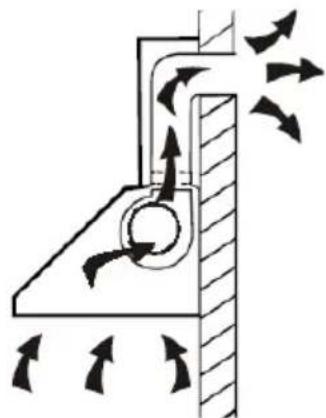

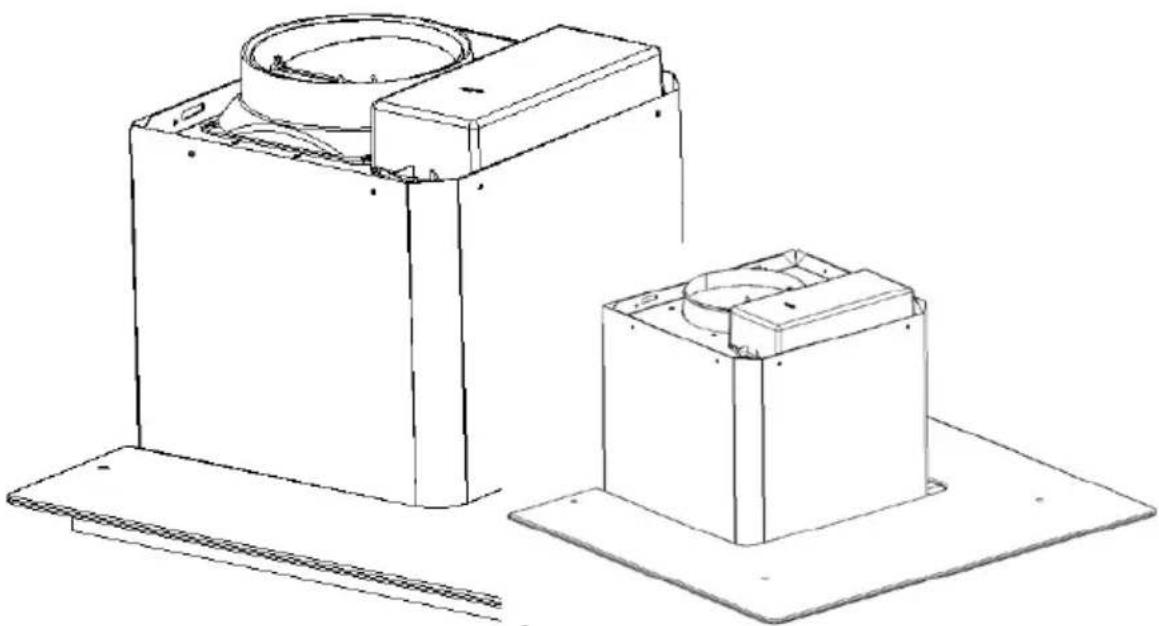

ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωνή στο περιβάλλοντα χώρο)

Εάν διατίθεται μια οπή απαγωγής του αέρα στο περιβάλλον ο απορροφητήρας μπορεί να συνδεθεί όπως απεικονίζεται στο σχέδιο που ακολουθεί ,με την βοήθεια ενός σωλήνα από(σμάλτο, αλουμίνιο, εύκαμπτο σωλήνα ή άλλο μη εύφλεκτο υλικό, με εσωτερική διάμετρο 150mm)

1. Πριν από την εγκατάσταση διακόψτε την λειτουργία της συσκευής και αποσυνδέστε την.

2 Ο απορροφητήρας πρέπει να απέχει από την επιφάνεια της εστίας 65 – 75 cm με αυτό το τρόπο λειτουργεί καλύτερα.

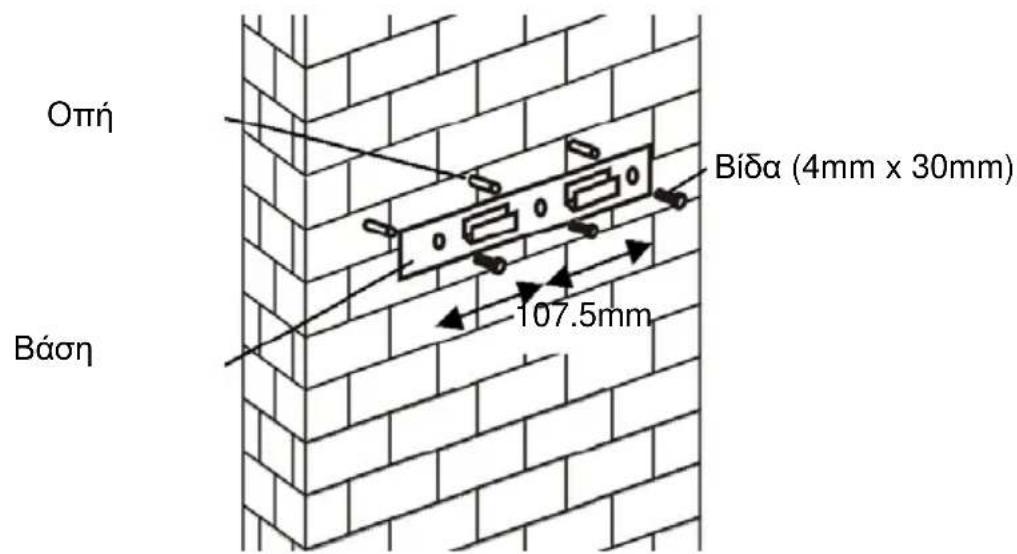

1. Ανοίξτε τρεις οπές 8mm για να βιδώσετε την βάση στήριξης. Βιδώστε και σφίξτε με τις βίδες που συνοδεύουν την βάση στήριξης.

1. Σηκώστε το καπέλο και κρεμάστε το στην βάση στήριξης

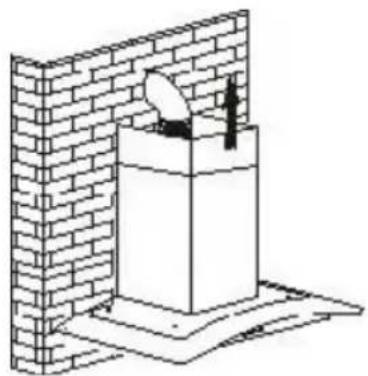

1. Στερεώστε την βαλβίδα μιας κατεύθυνσης για την απαγωγή των αερίων από τον απορροφητήρα. Στην συνέχεια συνδέστε το σωλήνα απαγωγής επάνω στην βαλβίδα όπως φαίνεται στην πιο κάτω εικόνα.

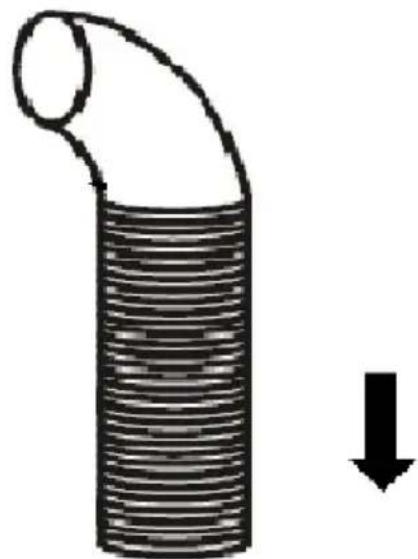

Σωλήνας απαγωγής αερίων

i.Τοποθετείστε το γυαλί στην θέση του στο επάνω μέρος του απορροφητήρα .

ii. Στερεώστε τις 4 βίδες με τις ροδέλες. Μην σφίξετε τις βίδες πολύ δυνατά γιατί υπάρχει κίνδυνος να σπάσει

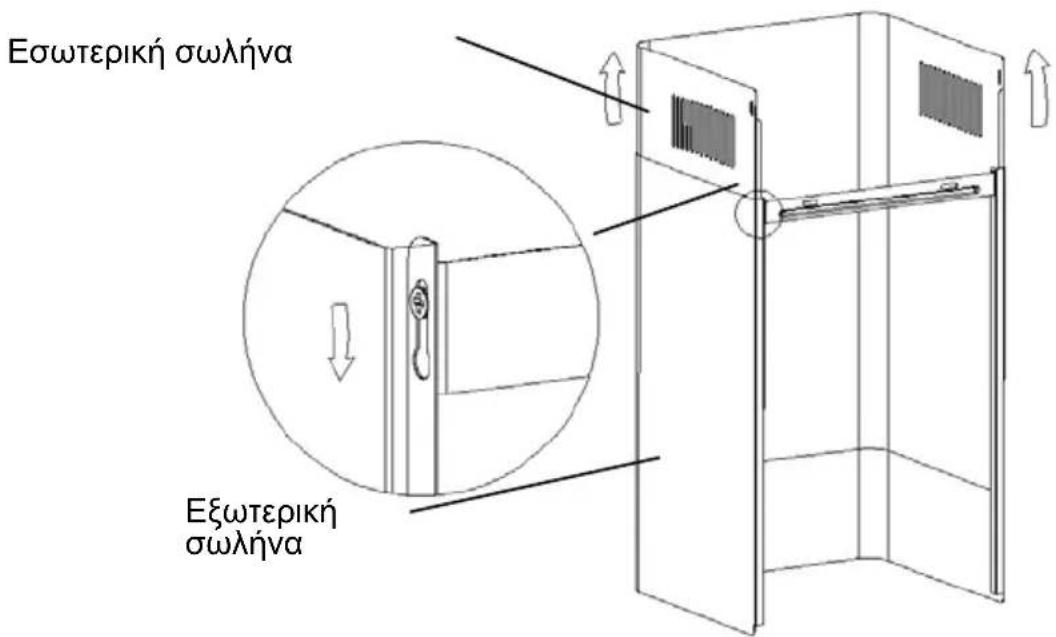

i. Θηλυκώστε τον ένα σωλήνα μέσα στον άλλο και τραβήξτε τον εσωτερικό σωλήνα προς την οροφή. Ρυθμίστε ανάλογα το ύψος που θέλετε .

ii.Ανασηκώστε την καμινάδα ώστε να διαμορφώσετε ανάλογα το ύψος .Αφού ρυθμίσετε το ύψος, κρεμάστε την σωλήνα από τις οπές στερέωσης στις βίδες όπως απεικονίζεται πιο κάτω.

7.

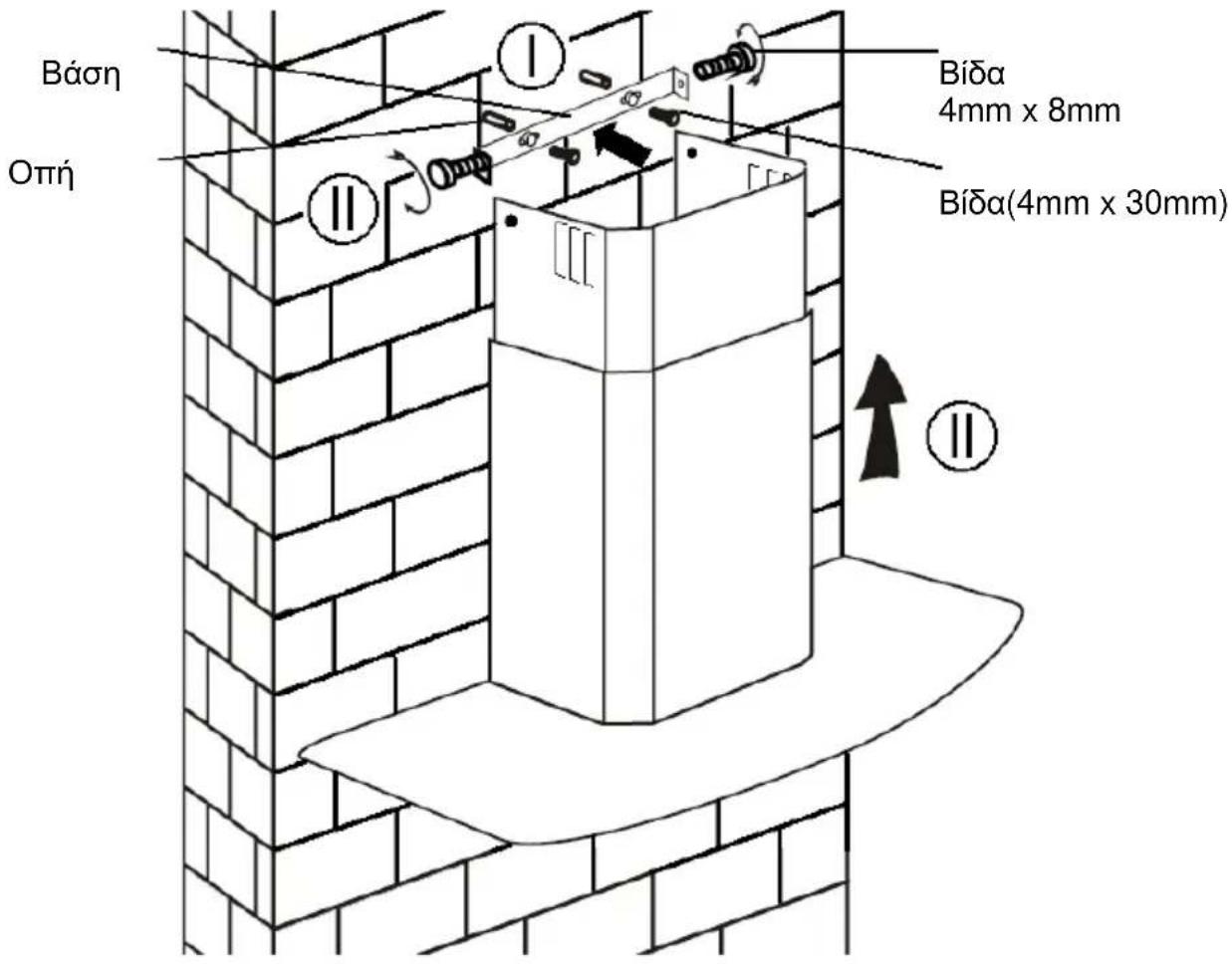

i. Ανοίξτε δύο οπές με διάμετρο 8mm για να τοποθετήσετε την δεύτερη βάση .Βιδώστε και στερεώστε την δεύτερη βάση με τις δύο διαθέσιμες βίδες

ii. Ευθυγραμμίστε τους αγωγούς με την βάση και στερεώστε με τις δύο βίδες.

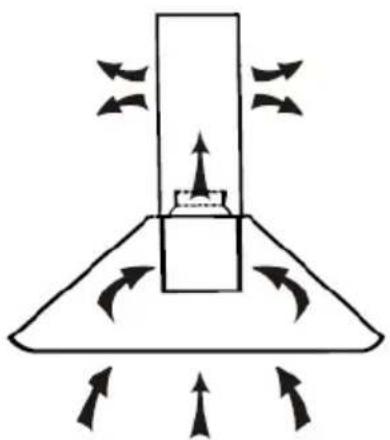

ΕΓΚΑΤΑΣΤΑΣΗ (λειτουργία ανακύκλωσης)

Εάν ο χώρος που θα εγκαταστήσετε τον απορροφητήρα δεν διαθέτει σημείο απαγωγής ,δεν απαιτείται η χρήση του εύκαμπτου σωλήνα.

Ο τρόπος εγκατάστασης είναι όμοιος με εκείνο που περιγράφεται στην παράγραφο ΕΓΚΑΤΑΣΤΑΣΗ στο τοίχο (απαγωνή στο περιβάλλοντα χώρο)

Μπορείτε να χρησιμοποιήσετε το φίλτρο ενεργού άνθρακα για να περιορίσετε τις μυρωδιές. Για να τοποθετήσετε το φίλτρο ενεργού άνθρακα πρέπει να αφαιρέσετε πρώτα το φίλτρο κατακράτησης λίπους πιέζοντας το γάντζο στερέωσης.

Τοποθετείστε το φίλτρο ενεργού άνθρακα από την πλευρά του μοτέρ και περιστρέψτε δεξιόστροφα . Επαναλάβετε το ίδιο και από την άλλη πλευρά

οΒεβαιωθείτε ότι το φίλτρο είναι καλά στερεωμένο ,διαφορετικά μπορεί να φύγει από τη θέση του και να κάνει ζημιά .

ο Μόλις το φίλτρο στερεωθεί η ισχύς θα μειωθεί.

ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ

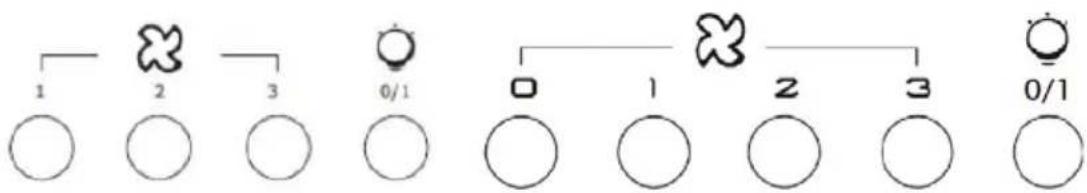

ΛΕΙΤΟΥΡΓΙΕΣ

Πλήκτρο χαμηλής ταχύτητας ✉ 1

Χρησιμοποιείται για τον εξαερισμό της κουζίνας. Ενδείκνυται όταν βράζουμε νερό ή μαγειρεύουμε φαγητό που παράγει λίγο ατμό.

Πλήκτρο μεσαίας ταχύτητας 2

Χρησιμοποιείται για τον εξαερισμό της κουζίνας με στάνταρ λειτουργία.

Πλήκτρο χαμηλής ταχύτητας 3

Χρησιμοποιείται για τον εξαερισμό της κουζίνας όταν έχουμε παραγωγή πολύ καπνού και ατμών.

Πλήκτρο φωτισμού

ΣΗΜΕΙΩΣΗ : Πιέζοντας ταυτόχρονα και τα τρία πλήκτρα ,η συσκευή θα λειτουργήσει με την μέγιστη ταχύτητα εξαερισμού .

ΣΥΝΤΗΡΗΣΗ

Πριν από κάθε διαδικασία καθαρισμού διακόψτε την λειτουργία της συσκευής και αποσυνδέστε την από την παροχή.

I. Συνήθης καθαρισμός

Καθαρίστε με ένα υγρό μαλακό ύφασμα στο οποίο θα έχετε προσθέσει μικρή ποσότητα απορρυπαντικού για το σπίτι ή σαπουνόνερο.Μην χρησιμοποιείτε συρματάκι καθαρισμού,χημικές ουσίες,διαβρωτικά υλικά ή πολύ σκληρές βούρτσες.

II. Μηνιαίος καθαρισμός των Φίλτρων

ΕΠΙΣΗΜΑΝΣΗ: Ο μηνιαίος καθαρισμός των φίλτρων είναι απαραίτητος για την αποφυγή κίνδυνου πυρκαγιάς.

Τα φίλτρα μαζεύουν λίπος και σκόνη επηρεάζοντας την αποτελεσματική λειτουργία του απορροφητήρα. Εάν δεν καθαριστούν, τα υπολείμματα του λίπους (που είναι εύφλεκτα) μπορεί να βουλώσουν τα φίλτρα. Ο καθαρισμός των φίλτρων να γίνεται με απορρυπαντικό καθαρισμού για το σπίτι.

III. Ετήσιος καθαρισμός Φίλτρων Άνθρακα

Αφορά ΑΠΟΚΛΕΙΣΤΙΚΑ τις συσκευές που κάνουν ανακύκλωση του αέρα Το φίλτρο αυτό κατακρατεί τις οσμές και πρέπει να αντικαθίσταται τουλάχιστον μια φορά το χρόνο, ανάλογα με την χρήση του απορροφητήρα.

IV. Αντικατάσταση του λαμπτήρα φωτισμού.

Ξεβιδώστε τις βίδες από το τζάμι και αφαιρέστε το.Εντοπίστε τον λαμπτήρα που πρέπει να αντικατασταθεί. Στην εικόνα που ακολουθεί μπορείτε να δείτε πως είναι τοποθετημένος

Αφαιρέστε την σύνδεση με την παροχή και βγάλτε την βάση του λαμπτήρα από τον απορροφητήρα. Σημαντικό: Για να αντικαταστήσετε τον καμμένο λαμπτήρα πρέπει να αφαιρέστε όλο το ηλεκτρικό κύκλωμα και την υποδοχή των λαμπτήρων (LED light: G4, MAX 1.5W)

Τοποθετείστε τους νέους λαμπτήρες,την υποδοχή και το κύκλωμα επανσυνδέστε το κύκλωμα.

Τοποθετείστε το κρύσταλλο και τις βίδες .βεβαιωθείτε ότι έχετε βιδώσει τις βίδες σωστά.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πρόβλημα	Αιτία	Λύση
Το φως ανάβει αλλά δεν λειτουργεί ο ανεμιστήρας	Ο ανεμιστήρας έχει μπλοκάρει	Διακόψτε την λειτουργία της συσκευής και απευθυνθείτε στο κέντρο τεχνικής υποστήριξης.
	Βλάβη μοτέρ
Δεν ανάβει το φως και δεν λειτουργεί ο ανεμιστήρας	Καμένος λαμπτήρας αλογόνου.	Αντικατάσταση του λαμπτήρα
	Αποσυνδεδεμένη συσκευή	Συνδέστε την πρίζα στην παροχή
Έντονοι τριγμοί	Χαλασμένος ο ανεμιστήρας	Διακόψτε την λειτουργία της συσκευής και απευθυνθείτε στο κέντρο τεχνικής υποστήριξης
	Το μοτέρ δεν έχει τοποθετηθεί σωστά.	Διακόψτε την λειτουργία της συσκευής και απευθυνθείτε στο κέντρο τεχνικής υποστήριξης
	Ο απορροφητήρας δεν έχει στερεωθεί καλά στην βάση στήριξης	Αποσυνδέστε τη συσκευή και βεβαιωθείτε ότι οι βάσεις στήριξης είναι σωστά τοποθετημένες.
Δεν απορροφά ικανοποιητικά	Ο απορροφητήρας απέχει πολύ από την επιφάνεια της εστίας.	Ο απορροφητήρας πρέπει να απέχει από την επιφάνεια της ε σ τίας 65-75 cm

ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ

Η συσκευή συνοδεύεται από ένα πιστοποιητικό επί του οποίου αναγράφονται οι όροι και οι προϋποθέσεις ισχύος της εγγύησης. Η χρονική διάρκεια της εγγύησης είναι 24 μήνες από την ημερομηνία αγοράς της συσκευής, όπως αυτή προκύπτει από το τιμολόγιο αγοράς ή άλλο επίσημο παραστατικό.

Το πιστοποιητικό εγγύησης πρέπει να είναι σωστά συμπληρωμένο και να επιδεικνύεται στο τεχνικό προκειμένου να πιστοποιήσει ότι η επέμβαση γίνεται σε καθεστώς εγγύησης.

ΤΡΟΠΟΣ ΕΠΕΚΤΑΣΗΣ ΤΗΣ ΕΓΓΥΗΣΗΣ έως 5 Χρόνια

Εάν επιθυμείτε να επεκτείνετε την διάρκεια εγγύησης της συσκευής σας

Για περισσότερες πληροφορίες καλέστε το 210 6845750 εσωτερικό 2

ΑΠΟΚΑΤΑΣΤΑΣΗ ΒΛΑΒΗΣ η ΚΑΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

Τα κέντρα τεχνικής υποστήριξης Gias Service είναι τα μόνα αρμόδια για την αποκατάσταση τυχόν βλάβης ή κακής λειτουργίας. Καλέστε το 80111505050 (αστική χρέωση για όλη την Ελλάδα)

προκειμένου να συνδεθείτε με το πλησιέστερο κέντρο τεχνικής υποστήριξης.Στον δικτυακό τόπο www.candy .gr μπορείτε να αναζητήσετε το πλησιέστερο στην περιοχή σας κέντρο τεχνικής υποστήριξης.

ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΠΑΡΑΓΩΓΗΣ

Σε κάθε επικοινωνία με το κέντρο τεχνικής υποστήριξης είναι σημαντικό να αναφερθείτε στον αριθμό μητρώου και στα στοιχεία παραγωγής της συσκευής που αναγράφονται τόσο στο πιστοποιητικό εγγύησης όσο και στην ετικέτα του προϊόντος. Με αυτό το τρόπο θα βοηθήσετε στην ταχύτερη και πιο αποτελεσματική επέμβαση του τεχνικού

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Αυτή η συσκευή πληροί την υπάριθμ. 2002/96/CE Ευρωπαϊκή Οδηγία για τα ηλεκτρονικά απόβλητα. Βεβαιωθείτε ότι η απόσυρση της συσκευής θα γίνει με τον προσήκοντα τρόπο, έτσι συμβάλετε ενεργά στην προστασία του περιβάλλοντος και την εξασφάλιση συνθηκών υγιεινής . Το σύμβολο αυτό υποδηλώνει ότι η συσκευή δεν μπορεί να χαρακτηρισθεί ως κοινό απόρριμμα.. Για την ορθή απόσυρση της συσκευής απευθυνθείτε στο κέντρο ανακύκλωσης του Δήμου της περιοχής σας, στην διεύθυνση καθαριότητας ή στο κατάστημα που αγοράσατε την συσκευή.
