CCE16/2X-6 - Dunstabzugshaube CANDY - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Candy
Modell	CCE16/2X-6
Abmessungen (B x T x H)	60 x 50 x 15 cm
Nettogewicht	8 kg
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	200 W
Energieeffizienzklasse	A+
Maximaler Geräuschpegel	65 dB(A)
Maximaler Luftdurchsatz	600 m³/h
Bedienungsart	Mechanisch (Drucktasten)
Anzahl der Geschwindigkeitsstufen	3
Beleuchtung	1 x LED (2 W)
Fettfilter	Spülmaschinengeeignet (Aluminium)
Aktivkohlefilter	Optional (für Umluftbetrieb)
Luftauslassdurchmesser	120 mm
Installation	Wandmontage, Abluft oder Umluft
Zertifizierungen	CE
Empfohlene Wartung	Fettfilter monatlich reinigen
Reparierbarkeitsindex	6,5 / 10

Häufig gestellte Fragen - CCE16/2X-6 CANDY

Wie installiere ich die Dunstabzugshaube Candy CCE16/2X-6?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Haube fest an der Wand montiert ist und der Luftauslass an einen externen Abluftkanal angeschlossen oder für den Umluftbetrieb mit einem Aktivkohlefilter konfiguriert ist.

Wie reinige ich den Fettfilter?

Der Aluminium-Fettfilter kann in der Spülmaschine oder von Hand mit mildem Reinigungsmittel gewaschen werden. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Eine regelmäßige Reinigung alle vier Wochen wird empfohlen, um die Leistung zu erhalten.

Ist ein Aktivkohlefilter erforderlich?

Ein Aktivkohlefilter ist erforderlich, wenn Sie die Haube im Umluftbetrieb (ohne Abluft nach außen) verwenden. Er sollte je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden.

Wie wechsle ich die LED-Lampe?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie das Lampenabdeckung, ersetzen Sie die defekte LED-Lampe durch eine neue desselben Typs und derselben Leistung (2 W). Setzen Sie die Abdeckung wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Die Haube macht Geräusche, ist das normal?

Ein gewisser Geräuschpegel ist normal, insbesondere bei hoher Geschwindigkeit (bis zu 65 dB). Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob die Filter sauber sind und ob der Kanal blockiert ist. Ein Klappergeräusch kann auf ein loses Teil hinweisen.

Welcher Abstand zwischen Haube und Kochfeld?

Bei Elektroherden beträgt der Mindestabstand 50 cm, bei Gasherden 65 cm. Halten Sie diese Abstände ein, um eine optimale Sicherheit zu gewährleisten.

Wie aktiviere ich den Umluftbetrieb?

Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter gereinigt und dann in den Raum zurückgeführt. Stellen Sie sicher, dass der Aktivkohlefilter installiert ist. Der Abluftkanal nach außen muss verschlossen sein. Konsultieren Sie die Anleitung für das Umluft-Kit.

Die Bedienelemente funktionieren nicht mehr, was tun?

Überprüfen Sie die Stromversorgung und den Sicherungsschalter. Wenn das Problem weiterhin besteht, könnte ein elektronischer Fehler vorliegen. Kontaktieren Sie einen autorisierten Candy-Techniker für Diagnose und Reparatur.

Wie erhalte ich Ersatzteile?

Ersatzteile (Filter, Lampen usw.) sind über den Candy-Kundendienst oder Partner-Websites erhältlich. Verwenden Sie die Modellnummer CCE16/2X-6, um die richtigen Teile zu identifizieren.

Die Haube nimmt Gerüche nicht gut auf, woran liegt das?

Überprüfen Sie, ob die Fett- und Aktivkohlefilter gesättigt sind. Stellen Sie sicher, dass die Haube auf eine geeignete Geschwindigkeit eingestellt ist und der Abluftkanal nicht blockiert ist. Regelmäßige Wartung behebt dieses Problem in der Regel.

BEDIENUNGSANLEITUNG CCE16/2X-6 CANDY

INSTALLATIONSANLEITUNG

INHALT

EINLEITUNG 55

SICHERHEITSVORKEHRUNGEN 56

SPEZIFIKATIONEN 57

INSTALLATION (Abzug außen) 58

INSTALLATION (Luftauslass innen) 62

BESCHREIBUNG DER FUNKTIONEN 63

BEDIENUNG 64

WARTUNG 65

FEHLERBEHEBUNG 65

KUNDENDIENST 65

UMWELTSCHUTZ 66

Einleitung

Wir bedanken uns das Sie sich für eine Candy Dunstabzugshaube entschieden haben

Diese Bedienungsanleitung soll Ihnen alle erforderlichen

Anweisungen im Zusammenhang mit der Installation, des Gebrauchs und der Wartung des Gerätes bieten.

Um das Gerät richtig und sicher zu betreiben, lesen Sie bitte diese

Bedienungsanleitung sorgfältig vor der Installation und Nutzung durch.

Die Dunstabzugshaube ist aus hochwertigen Materialien hergestellt worden.

Sie ist mit einem starken Elektromotor, einem geräuscharmen

Zentrifugallüfter und geschirrspültauglichen Edelstahl Filterkassetten ausgestattet.

Sicherheitsvorkehrung

□ Lassen Sie keine Kinder das Gerät bedienen.
☐ Die Dunstabzugshaube ist nur für den Hausgebrauch geeignet. Sie darf nicht für das Grillen oder andere kommerzielle Zwecke eingesetzt werden.
☐ Die Dunstabzugshaube und die Filter sollten regelmäßig gereinigt werden.
☐ Reinigen Sie die Dunstabzugshaube nach der Gebrauchsanweisung und halten sie das Gerät von brennbaren Materialien fern.
□ Das Brennen vom Gasherd ist strengstens verboten.
□ Kontrollieren Sie ob das Netzkabel beschädigt ist. Eine Beschädigung des Netzkabels muss von einem qualifizierten Fachpersonal ersetzt werden.
☐ Der Raum sollte ausreichend belüftet sein wenn die Dunstabzugshaube zur gleichen Zeit mit der Verbrennung von Gas oder anderen Brennstoffen verwendet wird.
□□□□□□Die Luft darf nicht in einem Kamin, der zum Absaugen von Rauch verwendet wird entladen werden.

☐ Die Regularien über die Entlastung der Luft müssen erfüllt sein.
☐ Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen, bestimmt, sofern Sie eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine Person erhalten.
Kinder sollten beaufsichtigt warden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
□ Nicht unter der Dunstabzugshaube flambieren.
Die Dunstabzugshaube darf nicht über einen Herd mit mehr als 4 Kochplatten installiert werden.

Stromschlaggefahr

☐ Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose. Im Zweifelsfall konsultieren Sie das entsprechende Fachpersonal.

☐ Die Nichtbeachtung dieser Anweisungen kann zu Tod, Feuer oder elektrischen Schlag führen.

Lieferumfang Zubehörliste

Spezifikation	Abbildung	Menge
Gehäuse		1
Aeußerer Kaminschacht		1
Unterer Kaminschacht		1
Untere Kaminschacht Halterung		1
Aeußere Kaminschacht Halterung		1
Wandhalterung		1
8 Dübel 8 × 6 weiss		9
SchraubenST4.0×30		9
7.2 SchraubenST4.0×8		2

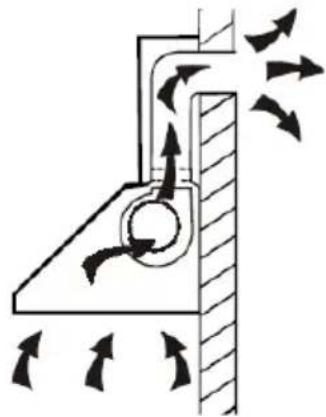

Wenn Sie einen Abzug nach draußen haben, dann können Sie Ihre Dunstabzugshaube wie im Bild unten durch einen Abluftkanal anschließen (Emaille, Aluminium oder einem flexiblen Rohr mit einem Innendurchmesser von 150 mm).

1. Vor der Installation das Gerät ausschalten und den Stecker aus der Steckdose ziehen.

1. Die Dunstabzugshaube sollte in einem Abstand von 65 - 75 cm über der Arbeitsplatte angebracht werden.

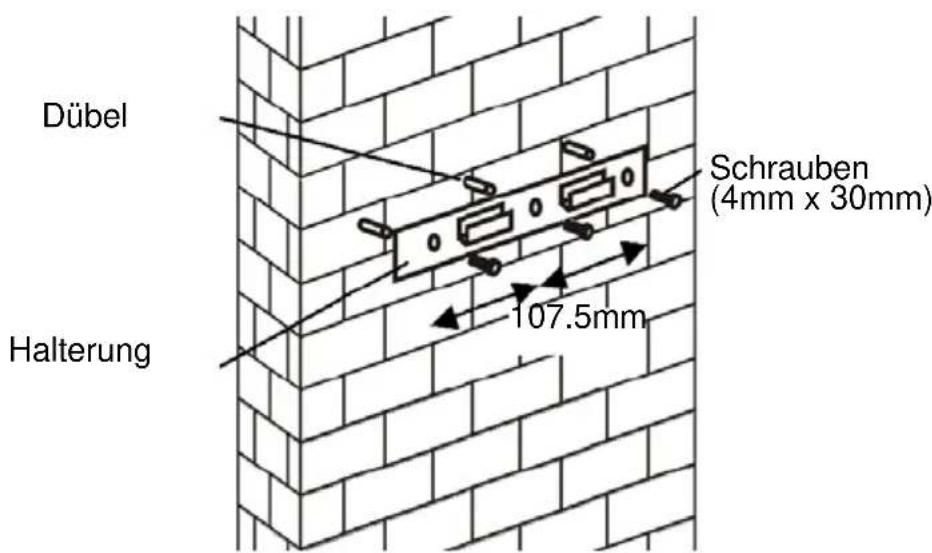

1. Bohren Sie 3 x 8 mm Löcher, um die Halterung zu fixieren. Schrauben und ziehen Sie die Halterung an der Wand mit den mitgelieferten Schrauben fest.

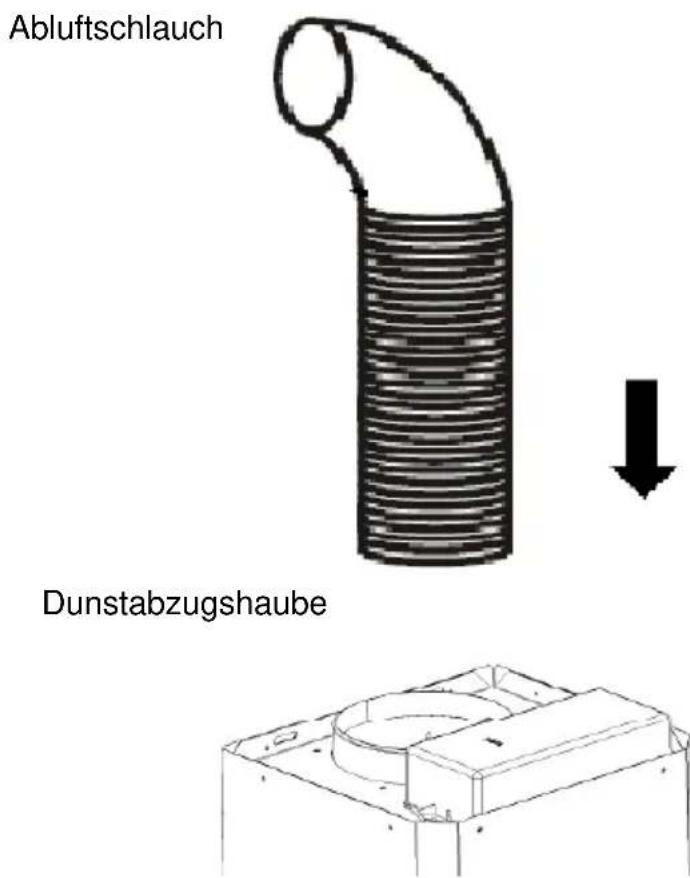

1. Befestigen Sie den Ein-Weg-Ventil um den Luftauslass der Dunstabzugshaube. Dann wie unten angezeigt den Abluftschlauch am Ein-Weg-Ventil der Haube befestigen.

6.

i. Das Glass in der entsprechenden Position auf der Oberseite der Dunstabzugshaube befestigen.

ii. Mit 4 Schrauben und Unterlegscheiben fixieren. Ziehen Sie die Schrauben nicht zu stark fest damit das Glass nicht beschädigt wird.

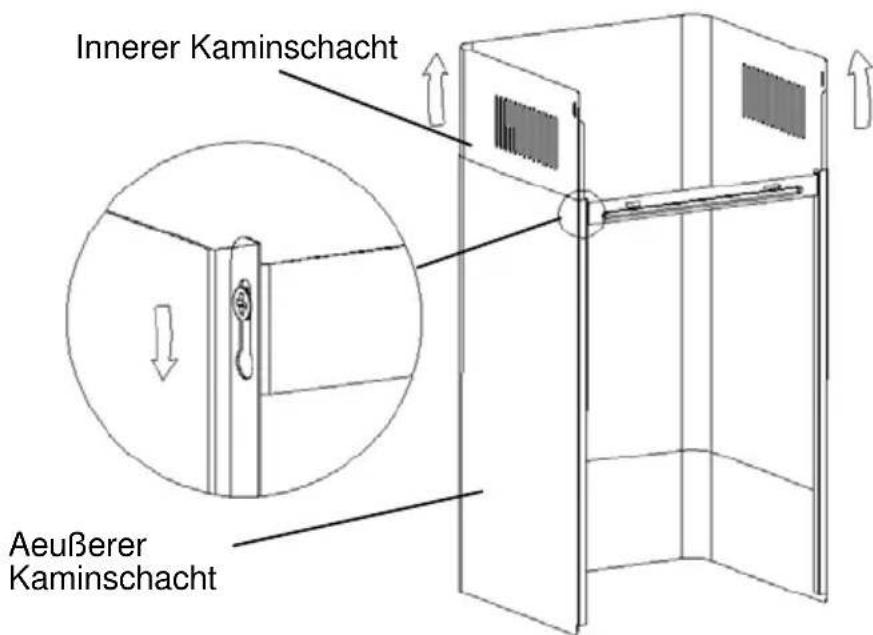

i. Verschieben Sie den inneren Kaminschacht über den äußeren Kaminschacht. Ziehen Sie den inneren Kaminschacht komplett raus. Stellen Sie den Kamin in die entsprechende Höhe ein.

ii. Stellen Sie die richtige Höhe des Kaminschachtes ein. Wenn die richtige Höhe erreicht ist, dann hängen Sie die Befestigungsbohrungen wie in der unteren Abbildung gezeigt in die entsprechende Position.

8.

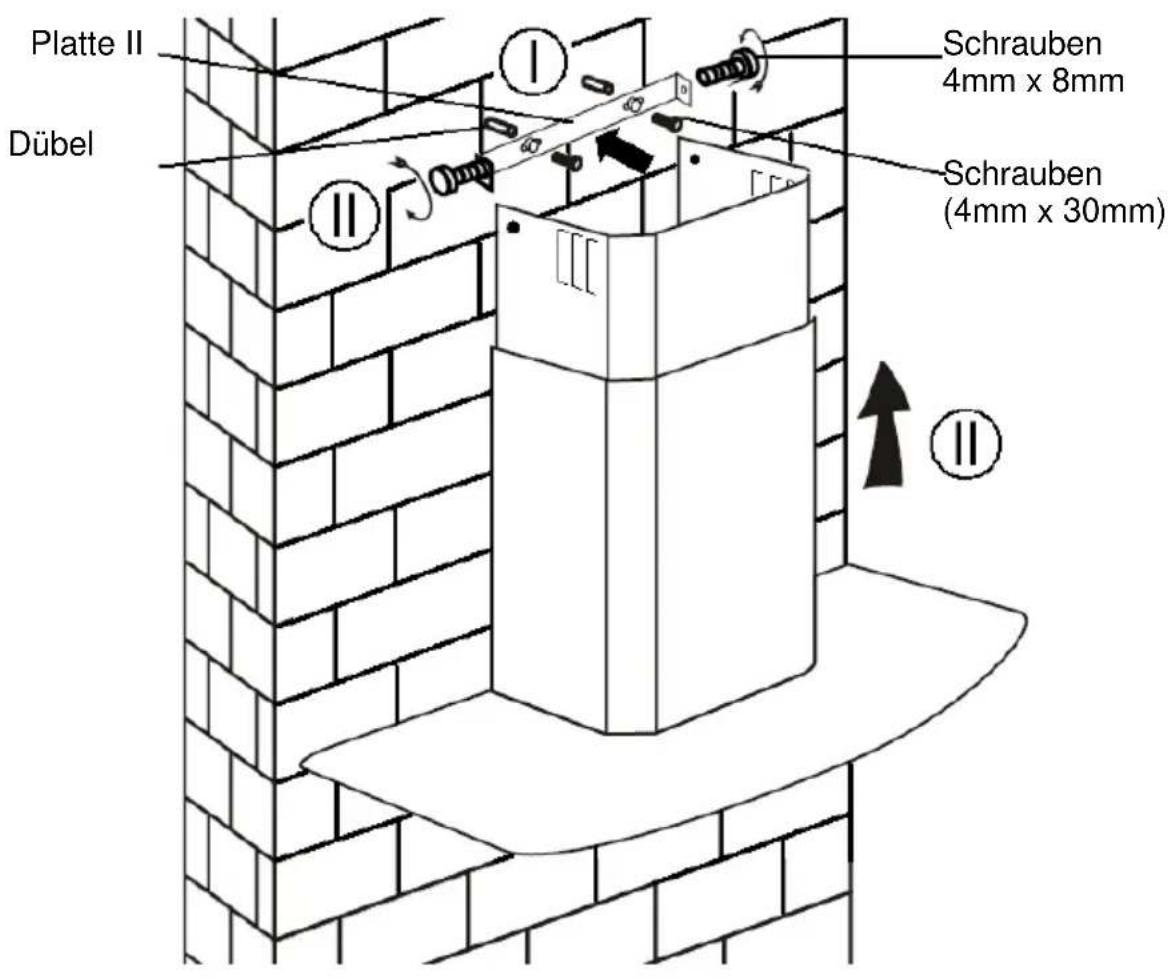

i. Bohren Sie 2 x 8 mm Löcher zur Befestigung der Platte II. Schrauben und ziehen Sie die Platte II auf die Wand mit 2 Schrauben.

ii. Stellen Sie den Kaminschacht auf die Haube und fixieren Sie es mit 2 Schrauben.

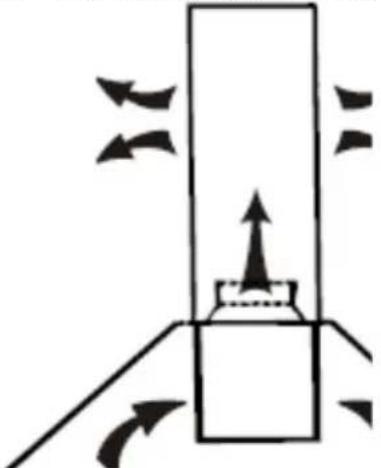

Installation (Luftauslass Innen)

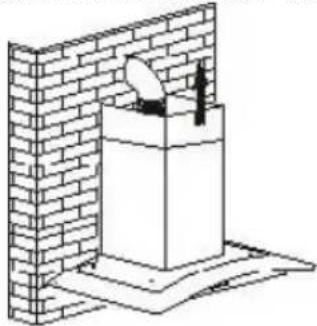

Wenn Sie nicht über einen Ausgang nach außen verfügen, ist der Abluftschlauch nicht erforderlich. Die Installation ist ähnlich wie im vorigen Abschnitt.

Aktivkohlefilter können eingesetzt werden um Gerüche aufzufangen. Um die Aktivkohlefilter zu installieren, sollten die Metallfettfilter zuerst gelöst werden. Drücken Sie die Verriegelung und ziehen ihn nach unten.

Legen Sie den Aktivkohlefilter in das Gerät und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie das gleiche auf der anderen Seite.

o Vergewissern Sie sich, dass der Filter sicher verriegelt ist. Sollte er losgelöst sein und nicht verriegelt kann es gefährlich werden.
o Wenn der Aktivkohlefilter eingesetzt wird dann wird die Saugleistung gesenkt.

Beschreibung der Funktionen

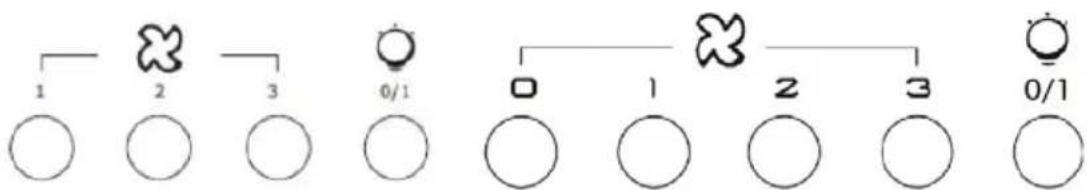

BEDIENUNG

Taste geringste Stufe

Es wird für die Lüftung in der Küche verwendet. Es ist für das Sieden und das Kochen geeignet welches nicht viel Dampf verursacht.

Taste mittlere Stufe

Die Air Flow Geschwindigkeit ist die ideale Funktion für den Standard Kochvorgang.

Taste höchste Stufe

Wenn eine hohe Dichte von Rauch oder Dampf erzeugt wird dann drücken Sie die High Speed Taste für höchste effektive Belüftung

Taste Beleuchtung

HINWEIS: Wenn alle Tasten zur gleichen Zeit gedrückt werden dann arbeitet das Gerät nur bei der höchsten Drehzahl.

Wartung

Das Gerät ist vor jeder Reinigung vom Stromnetz zu trennen.

I. Regelmäßige Reinigung

Verwenden Sie ein weiches Tuch mit einer lauwarmen milden Seifenlauge oder einem Haushaltsreiniger. Verwenden Sie niemals Metall-Pads, chemische, abrasive Materialien oder harte Bürsten zum Reinigen des Geräts.

II. Monatliche Reinigung des Fettfilters

NOTWENDIG: Reinigen Sie den Filter jeden Monat, so wird das Risiko einer Brandgefahr verhindert.

Der Filter sammelt Fett, Rauch und Staub......so stellt der Filter die Effizienz der Dunstabzugshaube dar. Wenn Sie den Filter nicht reinigen so sammelt sich das Fett an (brennbares Material). Reinigen Sie es mit einem Haushaltsreiniger.

III. Jährliche Reinigung des Aktivkohlefilters

Dieser Filter wird einzeln in die Dunstabzugshaube eingesetzt. Es wird keine Luft nach außen abgeführt. Dieser Filter nimmt Gerüche auf und muss mindestens einmal pro Jahr ausgetauscht werden.

IV. Wechseln einer Glühbirne

Entfernen Sie die Schrauben vom Glass. Entnehmen Sie das Glass von der Haube. Entfernen Sie die Glühbirne die ausgetauscht werden muss.

Trennen Sie die Lichtverkabelung und entfernen Sie die Lampenfassung und Verkabelung von der Haube. Wichtig: Es ist nicht möglich die Glühbirnen einzelnen zu ersetzen. Es wird notwendig sein die Lampe, Lampenfassung und die Verkabelung als komplettes Teil zu erhalten. (LED_Licht: G4, MAX 1,5 W)

Ersetzen Sie die Glühbirnen, Lampenfassungen und Verkabelung in der

gleichen Weise wie die Originalen. Dann schließen Sie die Lichtverdrahtung wieder an.

Setzen Sie das Glass auf die Haube und ziehen Sie die Schrauben zu. Achten Sie darauf, dass die Schrauben nicht zu fest angezogen werden.

FEHLERBEHEBUNG

Fehler	Ursache	Lösung
Licht an aber Ventilator funktioniert nicht	Der Lüfterflügel klemmt	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Motor ist beschädigt
Sowohl Licht und Lüfter funktionieren nicht	Halogen Glühbirne brennt	Ersetzen Sie die Glühbirne mit den richtigen Anschlußwerten.
	Netzkabel locker	Schließen Sie es an die Stromversorgung wieder an.
Starke Vibration des Gerätes	Der Lüfterflügel ist beschädigt.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Der Lüftermotor ist nicht fest fixiert.	Schalten Sie das Gerät aus und lassen Sie es durch qualifiziertes Fachpersonal reparieren.
	Das Gerät ist nicht richtig an der Halterung befestigt	Nehmen Sie das Gerät ab und prüfen Sie ob es in der richtigen Position befestigt ist.
Saugleistung nicht gut	Zu großer Abstand zwischen dem Gerät und der Arbeitsplatte	Stellen Sie den Abstand auf 65-75 cm

KUNDENDIENST

Wenn Sie den Fehler nicht selbst feststellen bzw. beheben können: Gerät vom Stromnetz trennen. Die Seriennummer und Modellnummer des Gerätes notieren und den Kundendienst anrufen.

SERIENNUMMER. Wo finde ich diese?

Es wichtig, dass Sie dem Kundendienst die 16-stellige Seriennummer mitteilen (16-stelliger Code der mit der Zahl 3 anfängt). Die Seriennummer können Sie aus dem Garantiezertifikat oder vom Typenschild des Gerätes (befindet sich am Gerät) entnehmen.

UMWELTSCHUTZ

Elektroschrott sollte nicht mit dem Hausmüll entsorgt werden. Bitte recyceln soweit es möglich ist. Erkundigen Sie sich bei Ihrer Gemeinde oder Ihrem Händler im Bezug auf die Wiederverwertung.

Dieses Gerät ist gemäß EU Direktive 2002/96/EC gekennzeichnet. Durch fachgerechte Entsorgung dieses Produktes helfen Sie potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu verhindern, die sonst von ungeeigneter Verschwendungshandhabung von diesem Produkt verursacht werden könnte. Das Symbol auf dem Produkt zeigt an, dass dieses Produkt nicht in den Haushaltsmüll gehört. Es soll zum zutreffenden Sammlungspunkt für die Wiederverwertung elektrischer und elektronischer Geräte gebracht werden. Die Entsorgung muss gemäß der örtlichen Umweltregelungen für Abfallbeseitigung ausgeführt werden. Für detaillierte Informationen über Behandlung, Rückgewinnung und Wiederverwertung von diesem Produkt, kontaktieren Sie bitte Ihre örtliche Stadtverwaltung, Ihre Müllabfuhr oder Ihren Verkäufer.
