Tipo de producto	Campana extractora
Marca	Candy
Modelo	CCE16/2X-6
Dimensiones (L x P x A)	60 x 50 x 15 cm
Peso neto	8 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	200 W
Clase energética	A+
Nivel sonoro máximo	65 dB(A)
Caudal de aire máximo	600 m³/h
Tipo de control	Mecánico (botones pulsadores)
Número de velocidades	3
Iluminación	1 x LED (2 W)
Filtro de grasa	Lavable en lavavajillas (aluminio)
Filtro de carbón	Opcional (para recirculación)
Diámetro de salida de aire	120 mm
Instalación	De pared, evacuación exterior o recirculación
Certificaciones	CE
Mantenimiento recomendado	Limpiar el filtro de grasa cada mes
Índice de reparabilidad	6,5 / 10

Preguntas frecuentes - CCE16/2X-6 CANDY

¿Cómo instalar la campana Candy CCE16/2X-6?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que la campana esté fijada firmemente a la pared y que la salida de aire esté conectada a un conducto de evacuación exterior o configurada en modo recirculación con un filtro de carbón.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa de aluminio se puede lavar en lavavajillas o a mano con detergente suave. Déjelo secar completamente antes de volver a colocarlo. Se recomienda una limpieza regular cada mes para mantener el rendimiento.

¿Es necesario un filtro de carbón?

Un filtro de carbón es necesario si usa la campana en modo recirculación (sin evacuación exterior). Debe reemplazarse cada 3 a 6 meses según el uso.

¿Cómo cambiar la bombilla LED?

Desconecte el aparato. Retire el difusor de la iluminación, luego reemplace la bombilla LED defectuosa por una nueva del mismo tipo y potencia (2 W). Vuelva a colocar el difusor. Si el problema persiste, contacte al servicio postventa.

La campana hace ruido, ¿es normal?

Cierto nivel de ruido es normal, especialmente a alta velocidad (hasta 65 dB). Si el ruido es anormal, verifique que los filtros estén limpios y que nada obstruya el conducto. Un ruido de chasquido puede indicar una pieza suelta.

¿Qué distancia entre la campana y la placa de cocción?

Para cocción eléctrica, la distancia mínima es de 50 cm; para cocción a gas, es de 65 cm. Respete estas distancias para una seguridad óptima.

¿Cómo activar el modo recirculación?

En modo recirculación, el aire se filtra a través de un filtro de carbón y luego se devuelve a la habitación. Asegúrese de haber instalado el filtro de carbón. La evacuación exterior debe estar obstruida. Consulte el manual para el kit de recirculación.

Los controles ya no funcionan, ¿qué hacer?

Verifique la alimentación eléctrica y el disyuntor. Si el problema persiste, puede tratarse de un defecto electrónico. Contacte a un técnico autorizado de Candy para el diagnóstico y la reparación.

¿Cómo obtener piezas de repuesto?

Las piezas de repuesto (filtros, bombillas, etc.) están disponibles a través del servicio postventa de Candy o en los sitios asociados. Use el número de modelo CCE16/2X-6 para identificar las piezas correctas.

La campana no capta bien los olores, ¿por qué?

Verifique que los filtros de grasa y carbón no estén saturados. Asegúrese de que la campana esté ajustada a una velocidad adecuada y que la evacuación no esté obstruida. Un mantenimiento regular generalmente resuelve este problema.

MANUAL DE USUARIO CCE16/2X-6 CANDY

Risco de choque eléctrico

III. Limpeza anual do filtro de Carbono Activado

Tratamento de resíduos eléctricos e equipamento electrónico

INSTALACIÓN Y MANUAL DEL USUARIO

CONTENIDO

INTRODUCCIÓN 148

MEDIDAS DE SEGURIDAD 148

ESPECIFICACIONES 150

INSTALACIÓN (VENT EXTERIOR) 151

INSTALACIÓN (VENT INTERIOR) 155

DESCRIPCIÓN DE LOS COMPONENTES 156

FUNCIONAMIENTO 156

MANTENIMIENTO 157

RESOLUCIÓN DE PROBLEMAS 158

PROTECCIÓN MEDIOAMBIENTAL 159

INTRODUCCIÓN

Gracias por elegir este extractor.

Con este manual de instrucciones se pretenden proporcionar todas las instrucciones relacionadas con la instalación, el uso y el mantenimiento del extractor.

Para que su funcionamiento sea correcto y seguro, ha de leerse el manual antes de su instalación y utilización.

Los materiales utilizados son de primera calidad y su diseño aerodinámico. Dispone de un motor eléctrico de gran potencia y un ventilador de centrifugado además de presentar una gran potencia de absorción, escaso ruido en funcionamiento, filtro antigrasa y montaje sencillo.

MEDIDAS DE SEGURIDAD

□ Los niños no pueden poner en funcionamiento el extractor.
□ El extractor es para uso exclusivamente doméstico, por lo que no está indicado para barbacoas, tiendas de alimentación u otros usos comerciales.

□ Para un buen funcionamiento es fundamental limpiar con regularidad no sólo la campana extractora, sino también el filtro.

□ Limpiar la campana -siguiendo las indicaciones del manual de instrucciones- con el fin de evitar el riesgo de combustión.

□ Está prohibido cocinar directamente sobre cocinas de gas.

□ Asegurar una correcta ventilación de la cocina.

□ Antes de conectar la campana, comprobar que el cable eléctrico no está dañado. Si el cable está dañado sólo puede sustituirlo personal cualificado del servicio técnico.

□ Cuando se utilice la campana extractora junto con otros dispositivos de combustión de gas u otros, ha de asegurarse una adecuada ventilación de la cocina;

□ El aire extraído no ha de desviarse a la salida de humos que se utilice para el humo de dispositivos de combustión de gas u otros;

Han de cumplirse las regulaciones relacionadas con la extracción del aire.

La campana no está pensada para que la utilicen personas -incluidos niños- con deficiencias físicas, sensoriales o intelectuales, que carezcan de experiencia o desconozcan su funcionamiento, salvo que tengan supervisión o reciban instrucciones relativas al funcionamiento por parte de la persona responsable de su seguridad.

Los niños no pueden jugar con el extractor.

☐ No flambear debajo de la campana.

□ Esta campana extractora no está diseñada para su utilización en cocinas de más de cuatro fogones.

Peligro de cortocircuito

□ Conectar la campana sólo a enchufes con toma de tierra. En caso de duda, pregunte a un especialista cualificado.
□ En caso de no seguir estas instrucciones se puede incurrir en fuego, cortocircuito o, incluso, defunción.

Lista de Accesorios Estándar de Instalación

Especificación	Imagen	Cantidad
Carcasa		1
Parte superior de la chimenea		1
Parte inferior de la chimenea		1
Grapa de la parte inferior de la chimenea		1
Grapa de la parte superior de la chimenea		1
Colgadero		1
φ8 tacosφ8×φ6 blanco		9
TornillosST4.0×30		9
φ7 tornillosST4.0×8		2

INSTALACIÓN (en la pared)

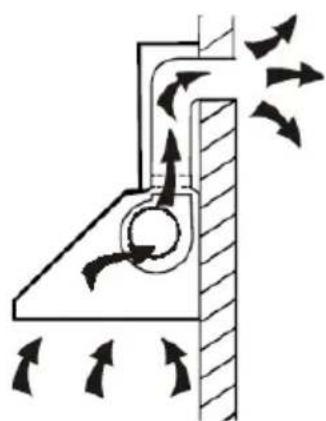

Si dispone de una salida exterior, el extractor puede colocarse como se muestra en la imagen inferior utilizando un conducto de extracción (tubería de esmalte, aluminio, flexible o para materiales inflamables con un diámetro interno de 150 mm)

1. Antes de la instalación, apagar y desconectar la campana.

1. Para un correcto funcionamiento, el extractor ha de colocarse a una distancia de 65\~75cm encima de la cocina.

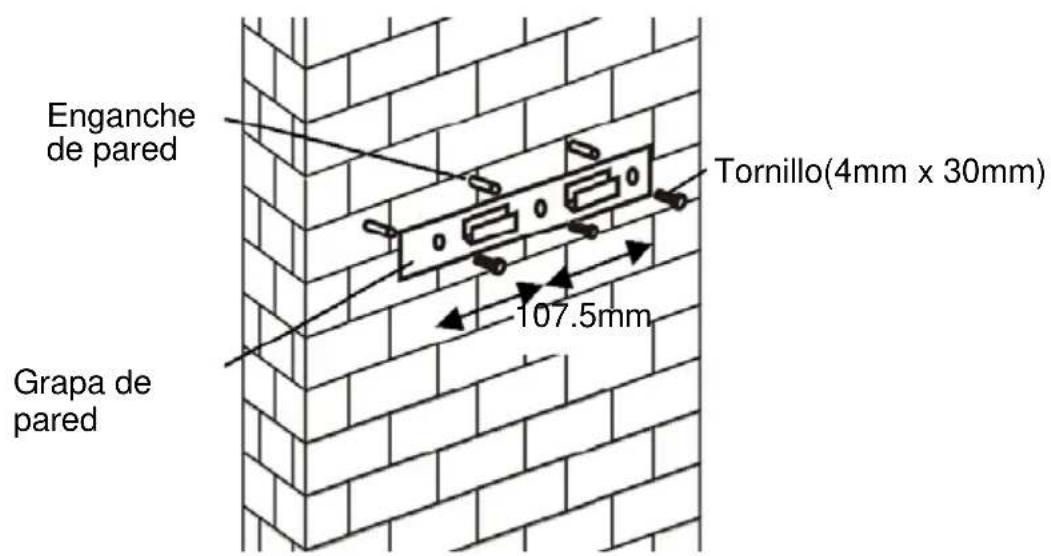

1. Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y apretar la grapa a la pared con los tornillos proporcionados.

1. Levantar la campana y colgarla en la grapa de la campana.

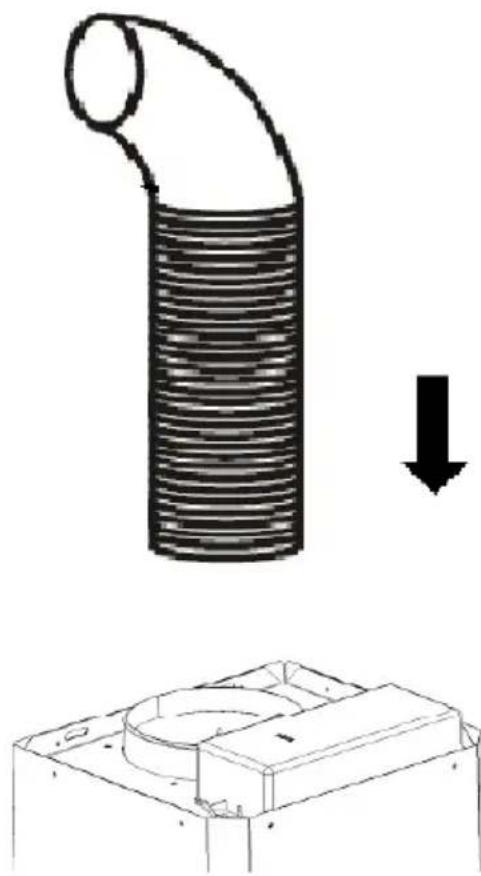

1. Fijar la válvula de vía única a la salida del conducto del aire de la campana. A continuación, colocar la tubería de extracción a la válvula de vía única como se muestra a continuación.

Tubería de extracción

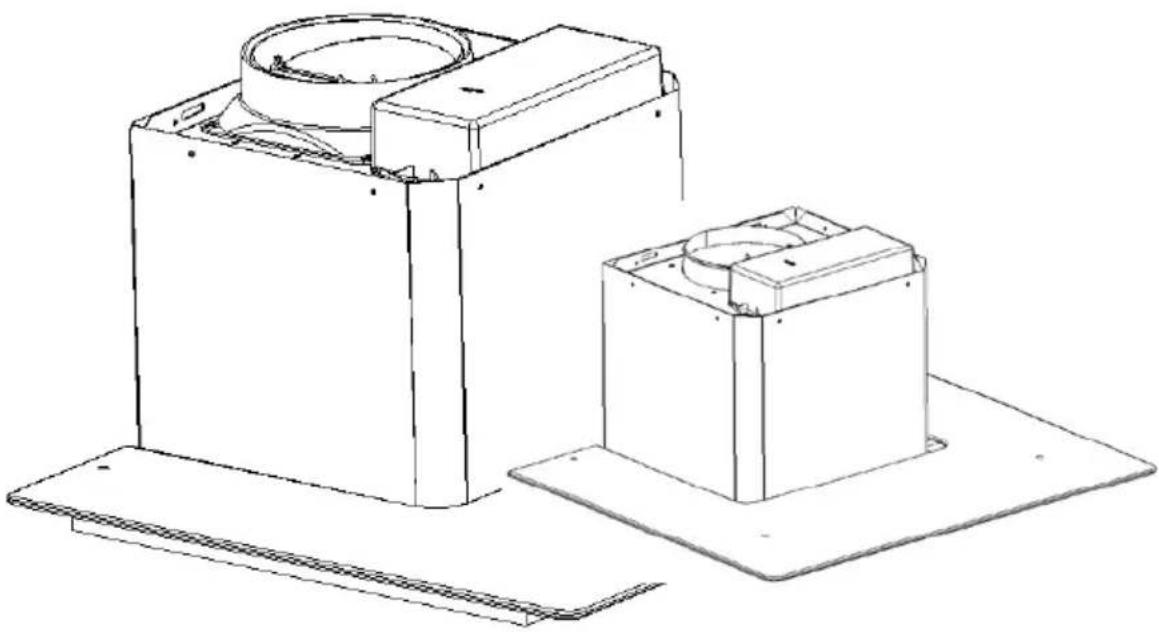

i. Colocar el cristal en la posición adecuada en la parte superior de la campana.

ii. Colocar los cuatro tornillos y limpiar. Para evitar que se rompa el cristal, no apretar los tornillos demasiado.

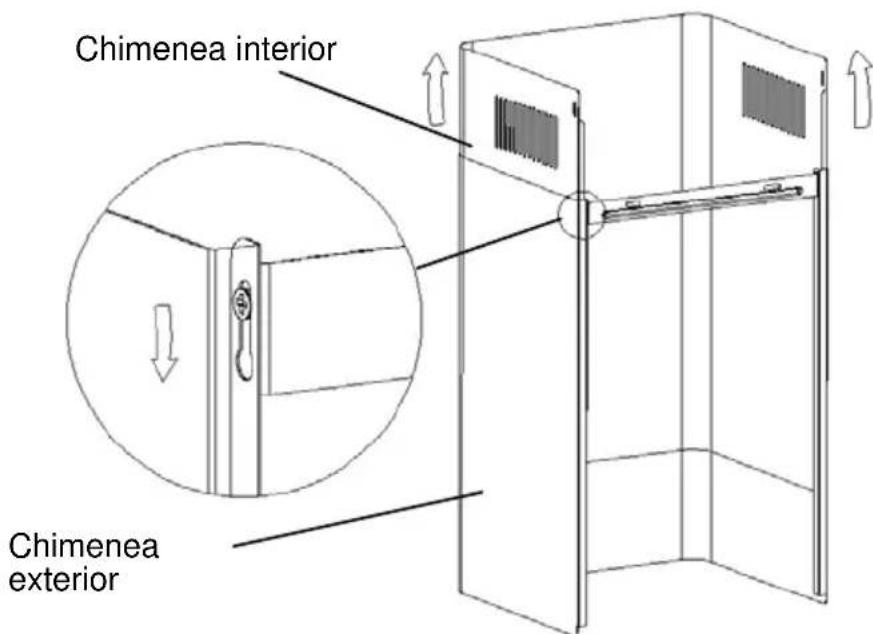

i. Colocar la parte interior de la chimenea dentro de la exterior. Luego colocar la parte interna de la chimenea hacia arriba. Ajustar hasta llegar a la altura correspondiente.

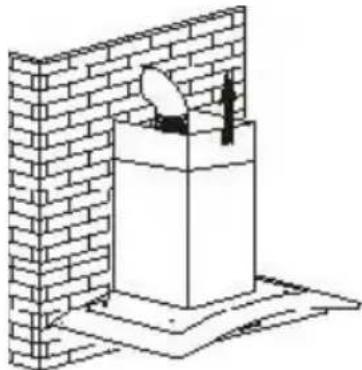

ii. Deslizar la chimenea para ajustar su altura. Cuando se alcance la altura necesaria, colocar en los agujeros los tornillos de fijación como se muestra en las imagines inferiores.

8.

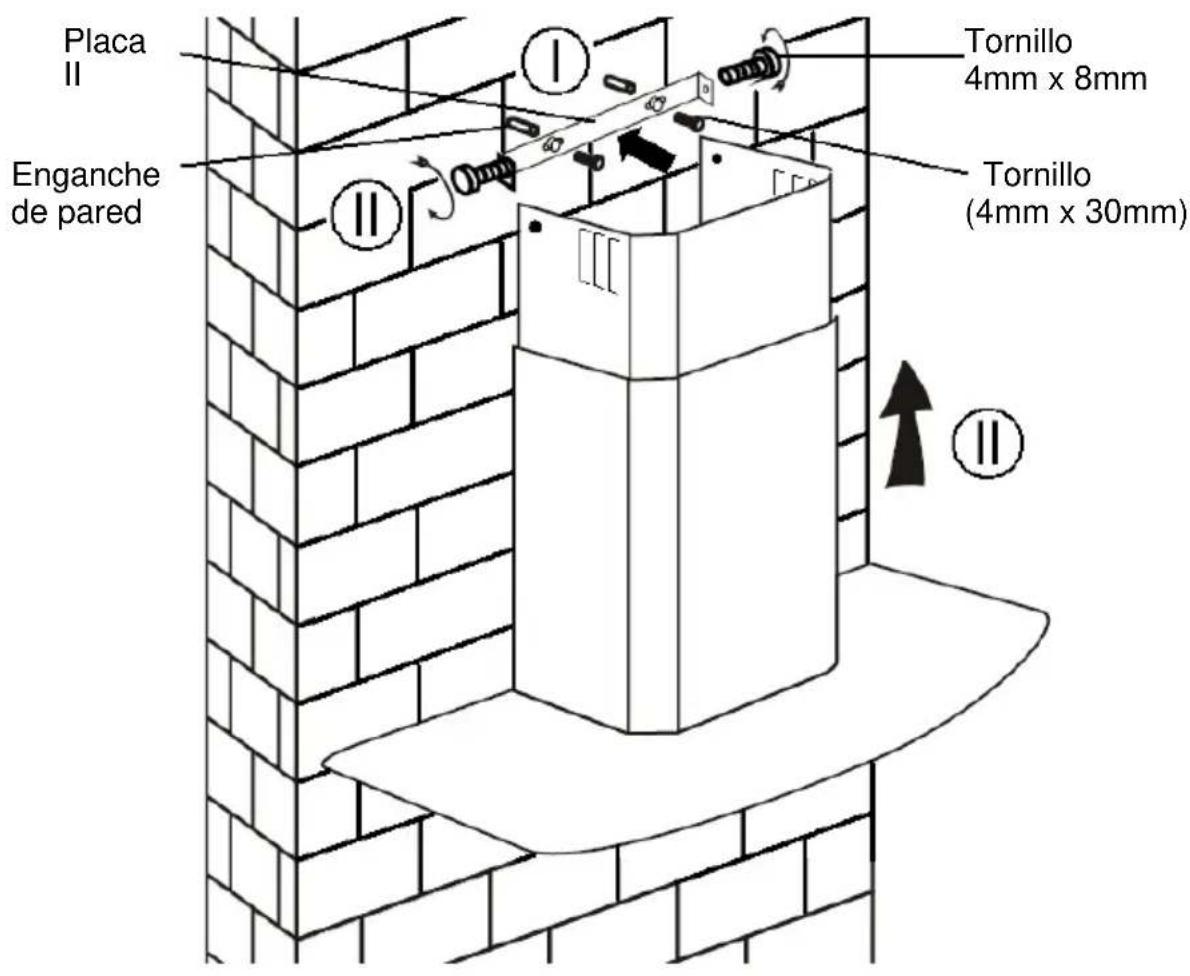

i. Hacer 2 agujeros de 8 mm para colocar la placa II. Atornillar y apretar la placa II en la pared con los 2 tornillos proporcionados.

ii. Montar la chimenea en la campana y fijarla con 2 tornillos.

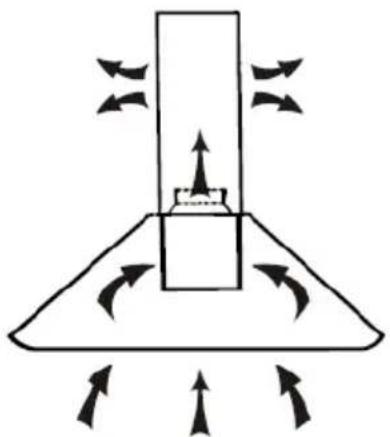

INSTALACIÓN (VENTILACIÓN INTERIOR)

Si no dispone de salida al exterior no será necesaria una tubería de extracción. La instalación será similar a la mostrada en el apartado “INSTALACIÓN (VENTILACIÓN EXTERIOR)”.

Para neutralizar los olores se pueden utilizar filtros de carbono activado. Para instalar un filtro de carbono activado, ha de desmontarse primero el filtro antigrasa. Presionar el cierre y tirar hacia abajo.

Conectar el filtro de carbono activado en la unidad y girar en el sentido de las agujas del reloj. Repetir en el otro lado.

o Comprobar que el filtro tiene el cierre de seguridad. En caso contrario podría aflojarse y resultar peligroso.

o Si se coloca el filtro del carbono activado, puede que la potencia de succión sea menor.

DESCRIPCIÓN DE LOS COMPONENTES

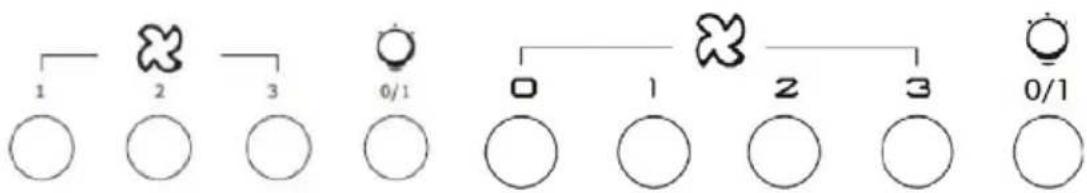

FUNCIONAMIENTO

Botón Baja Velocidad

Se utiliza para la ventilación de la cocina. Se recomienda cuando se utiliza la cocina para hervir o cocinar sin mucho humo.

Botón Velocidad Media

Velocidad de aire ideal para ventilación en condiciones de cocina estándares.

Botón Alta Velocidad

Cuando hay concentración de humo o vapor, pulsar el botón de alta velocidad para una ventilación de mayor eficacia.

Botón luz

NOTA: Si están pulsados los botones de velocidad Baja/ Media / Alta al mismo tiempo, la campana funcionará a máxima velocidad.

MANTENIMIENTO

Antes de limpiar, desconectar y desenchufar la campana extractora.

I. Limpieza regular

Utilizar un paño humedecido con jabón suave o detergente. No utilizar estropajo metálico, materiales químicos, abrasivos ni cepillos duros.

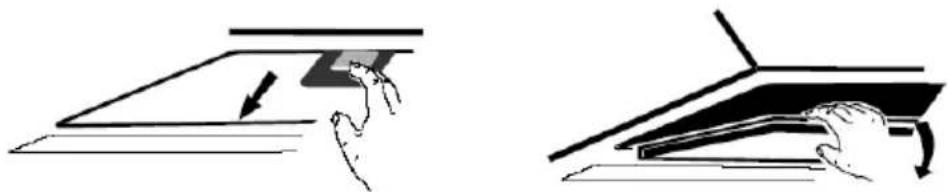

II. Limpieza mensual del filtro de grasa

PRIMORDIAL: Limpiar el filtro todos los meses evitará todo riesgo de fuego.

El filtro recoge la grasa, el humo, la suciedad... así que el filtro afecta directamente a la eficacia de la campana. Si no está limpia, los residuos de grasa (potencialmente inflamable) saturarán el filtro. Limpiar con lavavajillas.

III. Limpieza anual del filtro de carbono activado

Aplicable SOLAMENTE a la campana que se instale como campana de recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de sustituirse al menos una vez al año, dependiendo de la frecuencia con la que se utilice la campana.

IV. Cambio de la bombilla

Retirar los tornillos del cristal y extraer el cristal. Localizar la bombilla que ha de sustituirse, estará en la fijación de luz que hay dentro de la sección expuesta en el palio.

Desconectar el cable de luz y retirar la sujeción de las bombillas y el cable de la clavija. Importante: no es posible sustituir las bombillas de forma individual, habrá que sacar obligatoriamente todas las bombillas, la sujeción de las mismas y el cableado como un todo. (LED light: G4, MAX 1.5W)

Colocar las bombillas sustituidas, la sujeción y el cable igual que estaba. Volver a conectar los puntos de luz.

Volver a colocar las sujeciones del cristal y apretar los tornillos del cristal. Asegurarse de que los tornillos están bien apretados.

RESOLUCIÓN DE PROBLEMAS

Fallo	Motivo	Solución
La luz se enciende, pero el ventilador no funciona	El aspa del ventilador está atascada	Desenchufar la campana. Llamar al servicio técnico para su reparación
	El motor está dañado.
No funciona ni el ventilador ni la bombilla	La bombilla está fundida.	Volver a colocar la bombilla con el voltaje adecuado.
	El cable está suelto.	Volver a conectarlo a la corriente.
Vibración de la campana	El aspa del ventilador está dañada.	Desenchufar la campana y reparación por parte del servicio técnico.
	El motor del ventilador no está bien colocado	Desenchufar la campana. Llamar al servicio técnico para su reparación.
	La unidad no está bien colocada en la grapa.	Descolgar la campana y comprobar que la grapa esté bien colocada.
Succión insuficiente	Demasiada distancia entre la campana y la cocina	Volver a ajustar la distancia a 65-75cm

SERVICIO DE ATENCIÓN AL CLIENTE

Si no se puede identificar la causa de la anomalía, desenchufar la campana y llamar al Servicio Técnico.

NÚMERO DE PRODUCTO DE SERIE. ¿Dónde está?

Es importante comunicarle al Servicio Técnico el código de producto y su número de serie (un código de 16 caracteres que empieza por 3); este

código aparece en el certificado de garantía o en la placa de datos que hay en la campana. Ayudará a evitar desplazamientos baldíos a los técnicos y (lo más importante) se reducirán los correspondientes gastos de desplazamiento.

PROTECCIÓN MEDIOAMBIENTAL

Los residuos de dispositivos eléctricos no pueden depositarse en los contenedores convencionales, sino en los puntos de reciclaje correspondientes. Si tiene dudas, consulte a la Autoridad Local correspondiente, o al vendedor.

Este electrodoméstico tiene el distintivo de la directiva europea 2002/96/EC de Residuos de Aparatos Eléctricos y Electrónicos (WEEE).

Asegurándose de que este producto se elimina correctamente ayudará a prevenir consecuencias negativas para el medio ambiente y la salud, daños que podrían darse si la eliminación del producto no fuese la adecuada.

El símbolo en el producto indica que este producto no puede tratarse como residuo doméstico. Debe depositarse en el punto de recogida correspondiente para el reciclaje de equipos eléctricos y electrónicos.

La eliminación ha de realizarse de acuerdo con la normativa medioambiental local de eliminación de residuos.

Para más información sobre el tratamiento, recuperación y reciclaje de este producto póngase en contacto con la oficina local de la ciudad, con su servicio de recogida de residuos domésticos o con la tienda donde haya adquirido el producto.
