CCE16/2X-6 - Cappa aspirante CANDY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Candy
Modello	CCE16/2X-6
Dimensioni (L x P x A)	60 x 50 x 15 cm
Peso netto	8 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza del motore	200 W
Classe energetica	A+
Livello sonoro max	65 dB(A)
Portata d'aria max	600 m³/h
Tipo di comando	Meccanico (pulsanti)
Numero di velocità	3
Illuminazione	1 x LED (2 W)
Filtro antigrasso	Lavabile in lavastoviglie (alluminio)
Filtro al carbone	Opzionale (per ricircolo)
Diametro uscita aria	120 mm
Installazione	A parete, evacuazione esterna o ricircolo
Certificazioni	CE
Manutenzione consigliata	Pulire il filtro antigrasso ogni mese
Indice di riparabilità	6,5 / 10

Domande frequenti - CCE16/2X-6 CANDY

Come installare la cappa Candy CCE16/2X-6 ?

L'installazione deve essere eseguita da un professionista qualificato. Assicurarsi che la cappa sia fissata saldamente al muro e che l'uscita dell'aria sia collegata a un condotto di evacuazione esterna o configurata in modalità ricircolo con un filtro al carbone.

Come pulire il filtro antigrasso?

Il filtro antigrasso in alluminio può essere lavato in lavastoviglie o a mano con detersivo delicato. Lasciarlo asciugare completamente prima di rimetterlo a posto. Si consiglia una pulizia regolare ogni mese per mantenere le prestazioni.

È necessario un filtro al carbone?

Un filtro al carbone è necessario se si utilizza la cappa in modalità ricircolo (senza evacuazione esterna). Deve essere sostituito ogni 3-6 mesi a seconda dell'uso.

Come cambiare la lampadina LED?

Scollegare l'apparecchio. Rimuovere il diffusore dell'illuminazione, quindi sostituire la lampadina LED difettosa con una nuova dello stesso tipo e potenza (2 W). Reinserire il diffusore. Se il problema persiste, contattare il servizio di assistenza.

La cappa fa rumore, è normale?

Un certo livello di rumore è normale, soprattutto ad alta velocità (fino a 65 dB). Se il rumore è anomalo, verificare che i filtri siano puliti e che nulla ostruisca il condotto. Un rumore di tintinnio può indicare un pezzo allentato.

Quale distanza tra la cappa e il piano di cottura?

Per una cottura elettrica, la distanza minima è di 50 cm; per una cottura a gas, è di 65 cm. Rispettare queste distanze per una sicurezza ottimale.

Come attivare la modalità ricircolo?

In modalità ricircolo, l'aria viene filtrata da un filtro al carbone e poi reimmessa nella stanza. Assicurarsi di aver installato il filtro al carbone. L'evacuazione esterna deve essere ostruita. Consultare il manuale per il kit di ricircolo.

I comandi non funzionano più, cosa fare?

Verificare l'alimentazione elettrica e l'interruttore. Se il problema persiste, potrebbe trattarsi di un difetto elettronico. Contattare un tecnico autorizzato Candy per la diagnosi e la riparazione.

Come ottenere pezzi di ricambio?

I pezzi di ricambio (filtri, lampadine, ecc.) sono disponibili presso il servizio di assistenza Candy o sui siti partner. Utilizzare il numero di modello CCE16/2X-6 per identificare i pezzi giusti.

La cappa non cattura bene gli odori, perché?

Verificare che i filtri antigrasso e al carbone non siano saturi. Assicurarsi che la cappa sia impostata a una velocità adeguata e che l'evacuazione non sia ostruita. Una manutenzione regolare di solito risolve il problema.

MANUALE UTENTE CCE16/2X-6 CANDY

PRECAUZIONI DI SICUREZZA 81

ELENCO COMPONENTI 83

INSTALLAZIONE (scarico esterno) 84

INSTALLAZIONE (ricircolo) 88

DESCRIZIONE DEI COMPONENTI 89

FUNZIONI 89

MANUTENZIONE 90

COSA FARE IN CASO DI PROBLEMI 91

SERVIZIO ASSISTENZA CLIENTI 92

CONFORMITA' ALLE DIRETTIVE 93

PROTEZIONE DELL'AMBIENTE 93

INTRODUZIONE

Grazie per avere scelto questa cappa.

Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all'installazione, utilizzo e manutenzione dell'apparecchio.

Per poter utilizzare il prodotto in maniera corretta e sicura, prima dell'installazione e dell'utilizzo, La preghiamo di leggere attentamente il manuale di istruzione.

La cappa è realizzata con materiali di alta qualità e con un design aerodinamico.

E dotata di un motore elettrico ad elevata potenza e di un ventilatore, che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da un filtro antigrasso e da una facile installazione.

PRECAUZIONI DI SICUREZZA

□ Non lasciare utilizzare il prodotto ai bambini
□ Questo elettrodomestico (la cappa) è progettata esclusivamente per uso domestico, non è adatta per barbecue, rosticcerie ed altri scopi commerciali.
□ La cappa ed il suo filtro dovrebbero essere lavati regolarmente in maniera tale da mantenerli in condizione di operare efficientemente.
□ Lavare la cappa seguendo il manuale di istruzioni e mantenere il prodotto lontano da pericoli di incendio.
□ Vietata la cottura direttamente dal fornello a gas.
□ Si prega di mantenere l'ambiente cucina in buone condizioni
□ Prima di connettere questo strumento, controllare che il cavo di fornitura energia non sia danneggiato. L'eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato.
□ Dovrebbe esserci un'adeguata ventilazione dell'ambiente quando la cappa è in funzionamento contemporaneamente ad apparecchi a gas o ad altri combustibili.
□□□□□□L'aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da apparecchi a gas o ad altri combustibili.
Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell'aria.

□ Questo apparecchio non è destinato all'utilizzo da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non vi sia la supervisione e l'istruzione all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.
I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochi con tale apparecchio.
Non provocare fiamme libere al di sotto della cappa.
La cappa non è destinata ad essere installata sopra un piano cottura avente più di quattro elementi.
□

Pericolo Scossa

Elettrica

Collegare l'apparecchio solamente in una presa a terra. In caso di dubbio chiedere il parere di un tecnico qualificato.
□ Il mancato rispetto di queste istruzioni può provocare morte, incendio e scosse elettriche.

Elenco componenti per l'installazione standard

Descrizione	Ilustrazione			Qtà
Cappa				1
Camino superiore				1
Camino inferiore				1
Supporto Camino Inferiore				1
Supporto Camino Superiore				1
Hanging Board				1
Fisher				9
Viti ST4.0×30				9
D7.2 Viti ST4.0×8				2

INSTALLAZIONE a parete (scarico esterno)

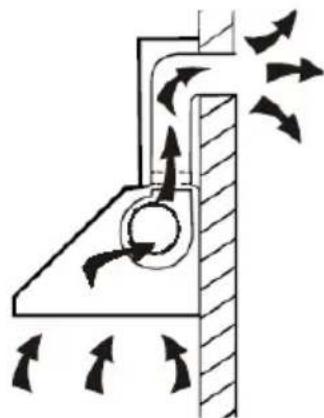

Se dispone di uno scarico per l'evacuazione dell'aria verso l'esterno l'esterno, la Sua cappa puo essere collegata, come nell'immagine sotto riportata, per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile o materiale infiammabile con diametro interno di 150mm)

1. Prima che l'installazione sia completata, non collegare la spina di alimentazione alla presa di corrente.

2 La cappa deve essere posizionata ad una distanza di 65 – 75 cm sopra il piano cottura per un'efficienza migliore.

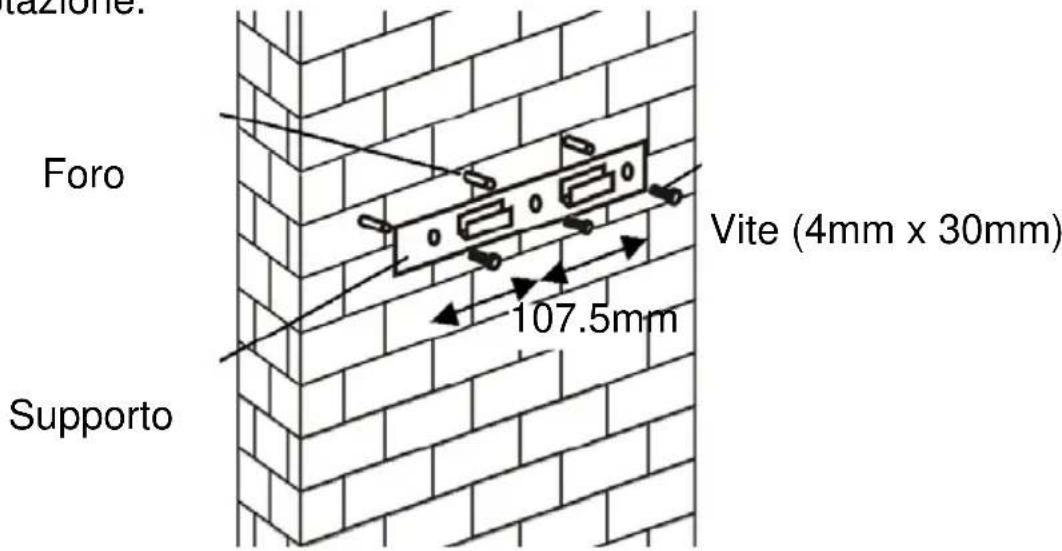

1. Praticare 3 fori da 8mm per accomodare il supporto. Avvitare e stringere il supporto della cappa nel muro con le viti in dotazione.

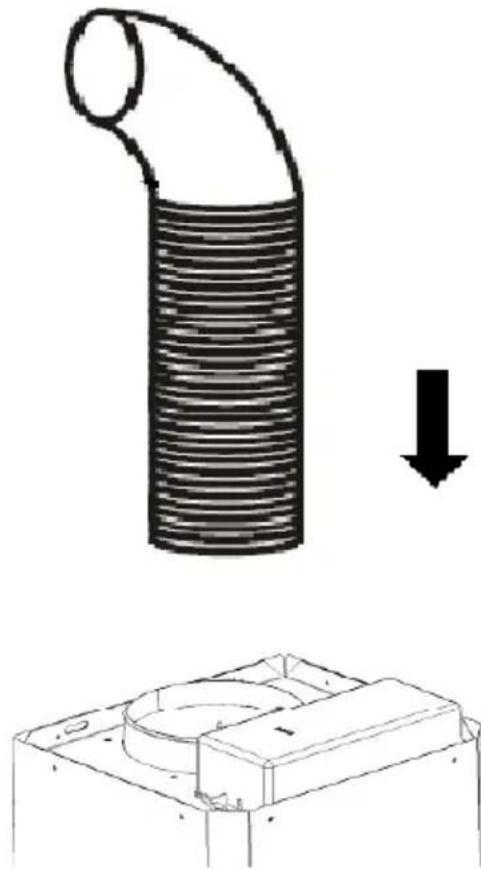

1. Fissare la valvola unidirezionale per l'uscita dell'aria della cappa. In seguito collegare il tubo di scarico sulla valvola unidirezionale come mostrato nella figura sottostante

Tubo di evacuazione

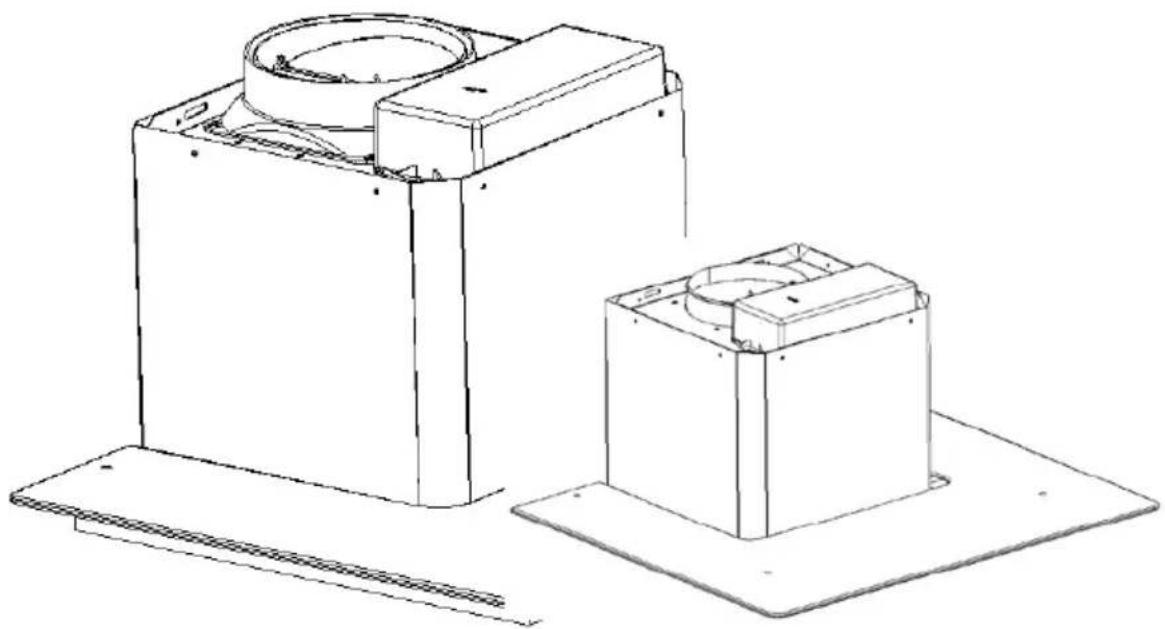

i. Posizionare il vetro in posizione appropriata sulla parte superiore della cappa.

ii. Fissare le 4 viti con le rondelle. Al fine di evitare la rottura del vetro, si prega di non stringere le viti troppo forte.

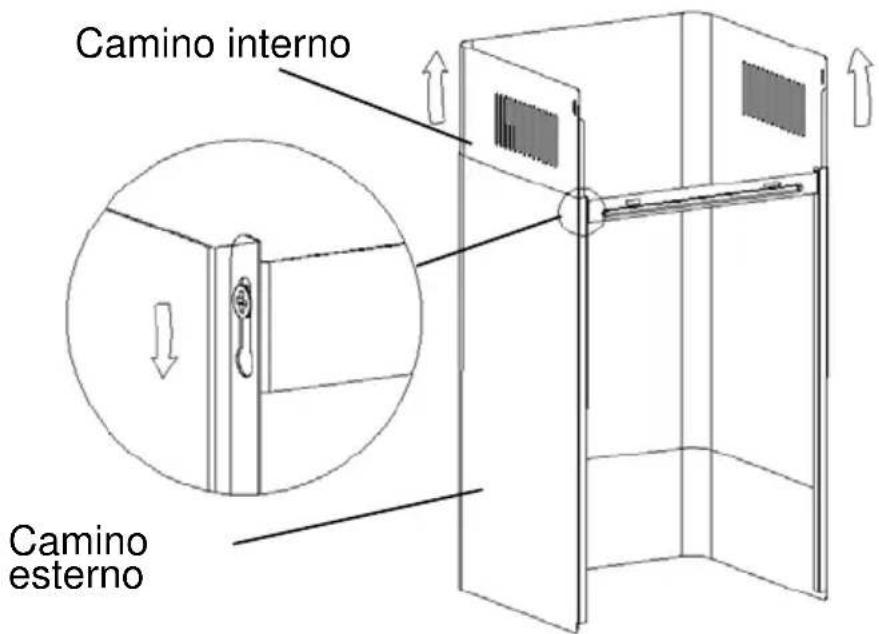

i. Collocare il camino interno nel camino esterno. Dopodiché estrarre il camino interno verso l'alto. Regolare in maniera tale da raggiungere l'altezza desiderata.

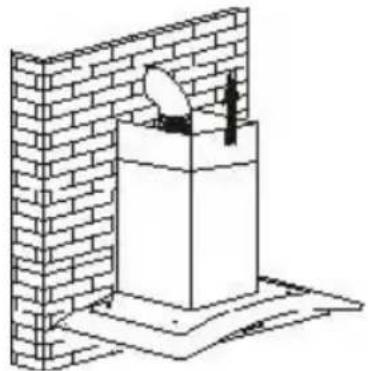

ii. Fare scorrere il camino per aggiustarne l'altezza. Una volta raggiunta l'altezza desiderata, appendere le viti al foro di fissaggio come mostrato nella figura sottostante.

7.

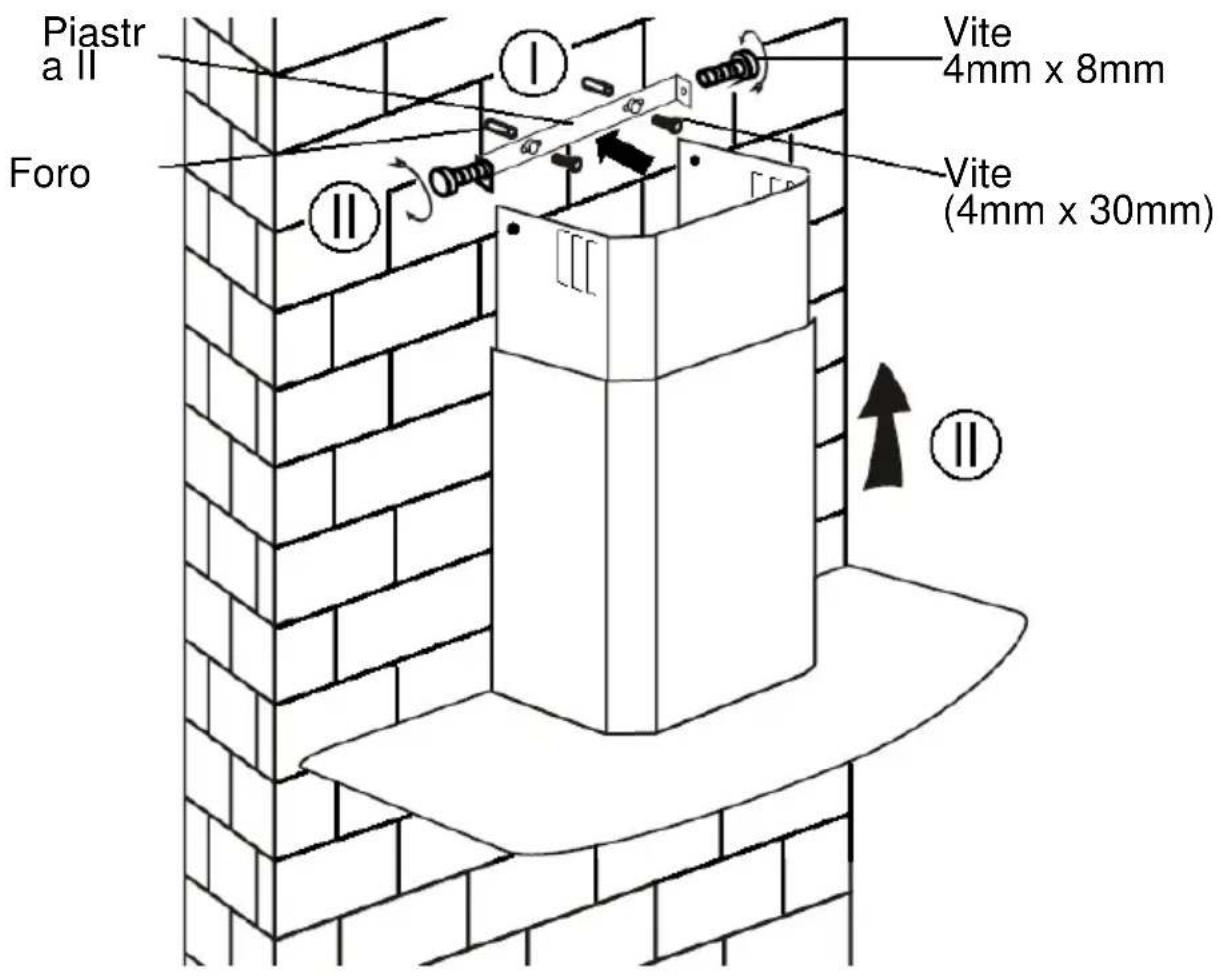

i. Realizzare due fori da 8mm per fissare la seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione.

ii. Allineare il camino nell'unità e fissarlo con le due viti.

INSTALLAZIONE (Ricircolo)

Nel caso non si abbia uno scarico esterno, il tubo flessibile di scarico non è richiesto.

L'installazione è simile a quella mostrata nella sezione "INSTALLAZIONE (SCARICO ESTERNO)".

Il filtro al carbone attivo può essere utilizzato per eliminare gli odori. Per installare il filtro al carbone attivo, bisogna prima rimuovere il filtro anti-grasso premendo il gancio di sblocco.

Inserire il filtro carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa cosa sull'altro lato.

o Assicurarsi che il filtro sia bloccato. In caso contrario potrebbe allentarsi e provocare danni.
o Una volta che il filtro al carbone attivo è attaccato, la potenza di aspirazione si abbasserà.

DESCRIZIONE DEI COMPONENTI

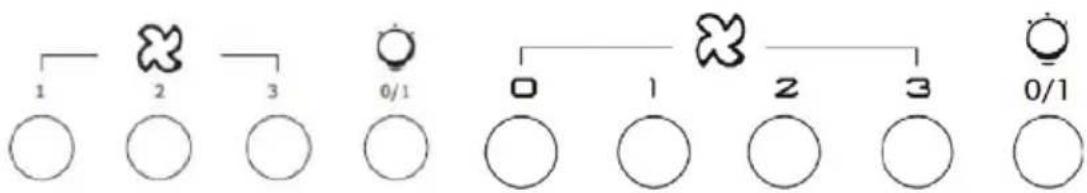

FUNZIONI

Pulsante Bassa Velocità ✗ 1

E' utilizzato per l'areazione della cucina. E' adatto durante l'ebollizione e la cottura che comporti poco vapore.

Pulsante Media Velocità 2

E' adatto per la ventilazione durante operazioni standard di cottura.

Pulsante Alta Velocità ✗ 3

Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

Pulsante Illuminazione

NOTE: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente il prodotto funzionerà con la velocità maggiore.

MANUTENZIONE

Prima di procedere con la pulizia spegnere l'unità e staccare la spina.

I. Pulizia Regolare

Utilizzare uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzare spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l'unità.

II. Pulizia Mensile dei Filtri

IMPORTANTE: pulire I filtri ogni mese può prevenire i rischi d'incendio.

I filtri accumulano grasso, fumo e polvere..... influenzano, infatti, l'efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.

III. Pulizia Annuale dei Filtri Carbone

Applicabile SOLAMENTE ad unità installate a ricircolo.

Questo filtro intrappola gli odori e deve essere sostituito almeno una volta ogni anno a seconda della frequenza d'uso della cappa.

IV. Cambiare una lampadina

Svitare le viti dal vetro è rimuovere quest'ultimo. Localizzare la lampadina che deve essere sostituita, L'impianto in cui è posizionata è illustrato nella sezione qui sotto.

Rimuovere il collegamento elettrico e estrarre il portalampada dalla cappa. Importante: non è possibile cambiare solamente le lampadine, è necessario sostituire anche il circuito elettrico e il contenitore delle lampadine. (LED light: G4, MAX 1.5W)

Inserire le nuove lampadine, il contenitore ed il circuito elettrico, poi riconnettere il circuito.

Riposizionare il vetro e le viti. Assicurarsi che le viti siano ben avvitate.

COSA FARE IN CASO DI PROBLEMI

Problema	Causa	Soluzione
Luce accesa ma ventola non	La ventola è bloccata.	Spegnere l’unità e chiamare personale qualificato per la riparazione.
	Il motore è danneggiato.
Sia luce che ventola non funzionanti	Lampadina alogena bruciata..	Rimpiazzare la lampadina.
	Caso elettrico staccato	Rinserire la spina.
Forte vibrazione della cappa	La ventola è danneggiata.	Spegnere l’unità e chiamare personale qualificato per la riparazione.
	Il motore della ventola non è ben fissato	Spegnere l’unità e chiamare personale qualificato per la riparazione.
	La cappa non è ben ancorata al supporto.	Staccare l’unità e verificare che I supporti siano nella corretta posizione
Aspirazione non soddisfacent	Distanza eccessiva tra la cappa ed il piano cottura	Riposizione ad una distanza di 65-75 cm

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 199121314.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messo in contatto direttamente con il

Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti

dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia.

In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

PROTEZIONE DELL'AMBIENTE

I rifiuti elettrici non devono essere smaltiti insieme ai rifiuti domestici.

Questo prodotto è marchiato secondo la direttiva

Europea 2002/96/EC sui rifiuti

Questo simbolo indica che il prodotto non può essere trattato come i rifiuti normali.

Deve essere portato al centro ecologico per il riciclaggio dei prodotti elettrici ed elettronici.

Lo smaltimento deve essere effettuato in conformità alle normative locali per lo smaltimento dei rifiuti.

Per maggiori informazioni contattare l'ufficio locale della vostra città o il vostro servizio di smaltimento rifiuti o il negozio in cui avete comprato l'apparecchio.

Assicurarsi che il prodotto sia smaltito correttamente, contribuirà a prevenire potenziali conseguenze negative sull'ambiente e sulla salute umana, che altrimenti verrebbero danneggiati da uno smaltimento non corretto.
