CCL60/1N - Campana extractora CANDY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Candy
Modelo	CCL60/1N
Ancho	60 cm
Altura de montaje recomendada	65-75 cm sobre la placa de cocción
Número de velocidades	3 + booster
Función booster	5 minutos
Iluminación	LED, 1,5 W máx
Tipo de filtro de grasa	Metálico lavable
Limpieza del filtro de grasa	Cada mes
Tipo de filtro de carbón	Activo, reemplazable
Reemplazo del filtro de carbón	Al menos una vez al año
Modo de evacuación	Externo o recirculación (con filtro de carbón)
Diámetro conducto de evacuación	150 mm
Material	Acero inoxidable y vidrio
Sistema de control	Botones pulsadores
Seguridad	Distancia mínima 65 cm, no flamear
Uso	Solo doméstico
Número máximo de fogones sobre ella	4
Tipo de bombilla	LED

Preguntas frecuentes - CCL60/1N CANDY

¿Cómo instalar la campana?

Para instalar la campana, siga los pasos del manual: fije el soporte mural a 65-75 cm sobre la placa, taladre los agujeros, atornille el soporte, instale la válvula antirretorno y el conducto de evacuación de 150 mm, luego fije la campana y las chimeneas.

¿Cuál es la distancia recomendada entre la campana y la placa de cocción?

La distancia recomendada es de 65 a 75 cm para un mejor resultado de aspiración.

¿Cómo limpiar el filtro de grasa?

Limpie el filtro de grasa cada mes con un producto de limpieza doméstico. Desenchufe la campana, retire el filtro y lávelo a mano o en el lavavajillas. Un filtro sucio puede reducir la aspiración y presentar riesgo de incendio.

¿Cuándo reemplazar el filtro de carbón?

Reemplace el filtro de carbón activo al menos una vez al año, o con más frecuencia si la campana se usa con frecuencia. Esto aplica solo en modo recirculación.

¿Qué hacer si la campana vibra fuertemente?

Si la campana vibra, verifique que el motor esté bien fijado y que la unidad esté correctamente instalada en el soporte. Si la turbina está atascada, apague el aparato y llame a un profesional.

¿Cómo reemplazar la bombilla?

Desenchufe la campana, retire el vidrio desatornillando los tornillos, desconecte el conector, reemplace la bombilla LED (máx 1,5 W) con el portalámparas y el cable, luego vuelva a montar. Nota: la bombilla, el portalámparas y el cable deben reemplazarse juntos.

¿Por qué la potencia de aspiración es baja?

Las causas posibles: altura demasiado alta (ajuste a 65-75 cm), filtro de grasa saturado (límpielo), filtro de carbón a reemplazar, o conducto de evacuación obstruido. Verifique también que la campana no esté en modo recirculación sin filtro de carbón.

¿Puedo usar la campana sin evacuación externa?

Sí, puede usar la campana en modo recirculación instalando un filtro de carbón activo (vendido por separado). En este caso, el aire se filtra y se devuelve a la cocina.

¿Qué es la función booster?

La función booster activa la velocidad máxima durante 5 minutos para eliminar rápidamente los humos y vapores. Después de este tiempo, la campana vuelve a la velocidad anterior.

¿Cómo contactar al servicio al consumidor de Candy?

Tenga a mano el número de serie (16 dígitos que comienzan con 3) y la referencia del producto. Contacte al servicio al consumidor a través del sitio web de Candy o el número indicado en el manual. Evite desplazamientos innecesarios proporcionando esta información.

MANUAL DE USUARIO CCL60/1N CANDY

Risco de choque eléctrico

III. Limpeza anual do filtro de Carbono Activado

Tratamento de resíduos eléctricos e equipamento electrónico

INSTALACIÓN Y MANUAL DEL USUARIO

CONTENIDO

INTRODUCCIÓN 148

MEDIDAS DE SEGURIDAD 148

ESPECIFICACIONES 150

INSTALACIÓN (VENT EXTERIOR) 151

INSTALACIÓN (VENT INTERIOR) 155

DESCRIPCIÓN DE LOS COMPONENTES 156

FUNCIONAMIENTO 156

MANTENIMIENTO 157

RESOLUCIÓN DE PROBLEMAS 158

PROTECCIÓN MEDIOAMBIENTAL 159

INTRODUCCIÓN

Gracias por elegir este extractor.

Con este manual de instrucciones se pretenden proporcionar todas las instrucciones relacionadas con la instalación, el uso y el mantenimiento del extractor.

Para que su funcionamiento sea correcto y seguro, ha de leerse el manua antes de su instalación y utilización.

Los materiales utilizados son de primera calidad y su diseño aerodinámico. Dispone de un motor eléctrico de gran potencia y un ventilador de centrifugado además de presentar una gran potencia de absorción, escaso ruido en funcionamiento, filtro antigrasa y montaje sencillo.

cE o en e

Al colocar el marcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos ambientales establecidos en la legislación de este producto en la seguridad europea, y salud.

MEDIDAS DE SEGURIDAD

Los niños no pueden poner en funcionamiento el extractor.

El extractor es para uso exclusivamente doméstico, por lo que no e indicado para barbacoas, tiendas de alimentación u otros usos comerciales.

Para un buen funcionamiento es fundamental limpiar con regularidad no sólo la campana extractora, sino también el filtro.

Limpiar la campana -siguiendo las indicaciones del manual de instrucciones- con el fin de evitar el riesgo de combustión.

Está prohibido cocinar directamente sobre cocinas de gas.

Asegurar una correcta ventilación de la cocina.

Antes de conectar la campana, comprobar que el cable eléctrico no está dañado. Si el cable está dañado sólo puede sustituirlo personal cualificado del servicio técnico.

Cuando se utilice la campana extractora junto con otros dispositivos combustión de gas u otros, ha de asegurarse una adecuada ventilación la cocina;

El aire extraído no ha de desviarse a la salida de humos que se utilice para el humo de dispositivos de combustión de gas u otros;

Han de cumplirse las regulaciones relacionadas con la extracción del aire.

La campana no está pensada para que la utilicen personas -incluido niños- con deficiencias físicas, sensoriales o intelectuales, que carezcan de experiencia o desconozcan su funcionamiento, salvo que tengan supervisión o reciban instrucciones relativas al funcionamiento

por parte de la persona responsable de su seguridad.

Los niños no pueden jugar con el extractor.

No flambear debajo de la campana.

Esta campana extractora no está diseñada para su utilización en cocinas de más de cuatro fogones.

Peligro de cortocircuito

Conectar la campana sólo a enchufes con toma de tierra. En caso de duda, pregunte a un especialista cualificado.

En caso de no seguir estas instrucciones se puede incurrir en fuego, cortocircuito o, incluso, defunción.

Lista de Accesorios Estándar de Instalación

Especificación	Imagen	Cantidad
Carcasa		1
Parte superior de la chimenea		1
Parte inferior de la chimenea		1
Grapa de la parte inferior de chimenea		1
Grapa de la parte superior de chimenea		1
Colgadero		1
φ8 tacosφ8×φ6 blanco		9
TornillosST4.0×30		9
φ7 tornillosST4.0×8		2

INSTALACIÓN (en la pared

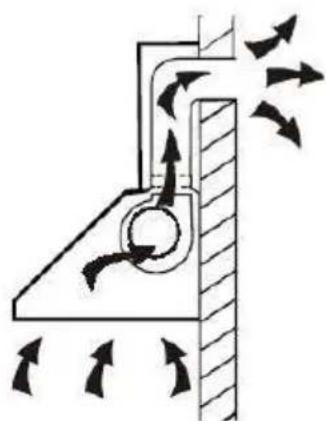

Si dispone de una salida exterior, el extractor puede colocarse como se muestra en la imagen inferior utilizando un conducto de extracción (tubería esmalte, aluminio, flexible o para materiales inflamables con un diámetro interno de 150 mm)

1. Antes de la instalación, apagar y desconectar la campana.

1. Para un correcto funcionamiento, el extractor ha de colocarse a una distancia de 65\~75cm encima de la cocina.

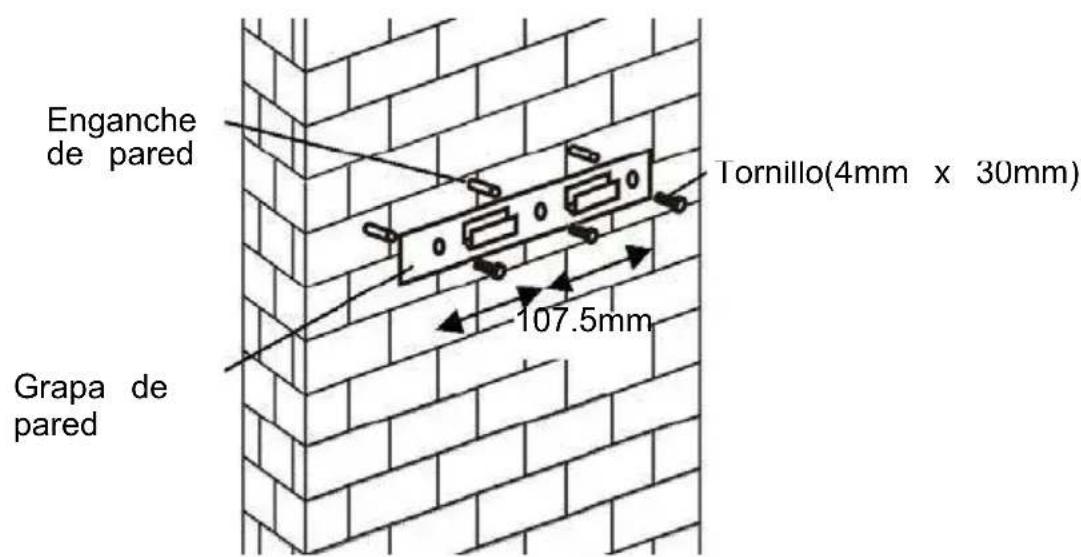

1. Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y apretar la grapa a la pared con los tornillos proporcionados.

PARA MODELO INCLINADO

- Se necesita taladrar2x8mm extra entre agujeros y fijar tornillos y tornillos de cierre antes de la instalación.

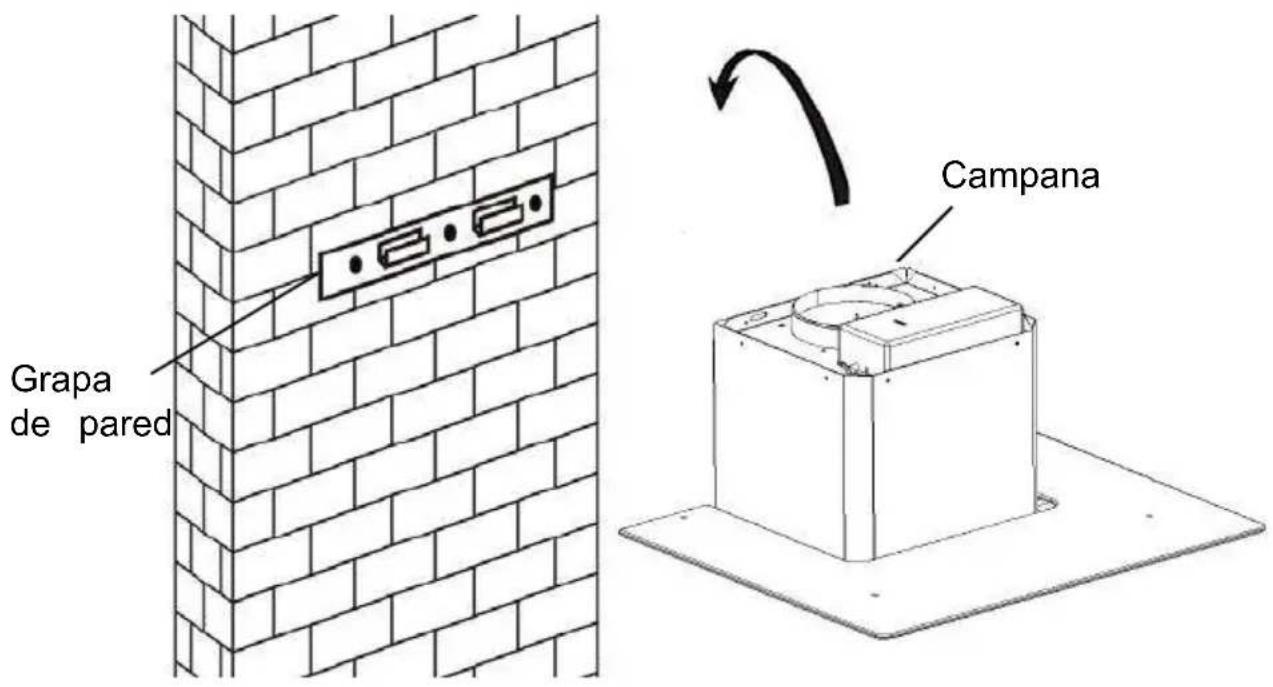

1. Levantar la campana y colgarla en la grapa de la campana.

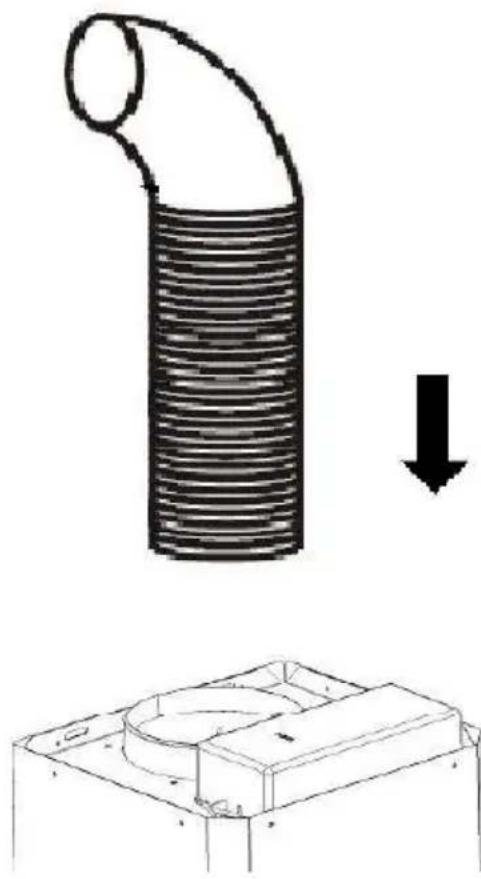

1. Fijar la válvula de vía única a la salida del conducto del aire de la campana. A continuación, colocar la tubería de extracción a la válvu de vía única como se muestra a continuación.

Tubería de extracción

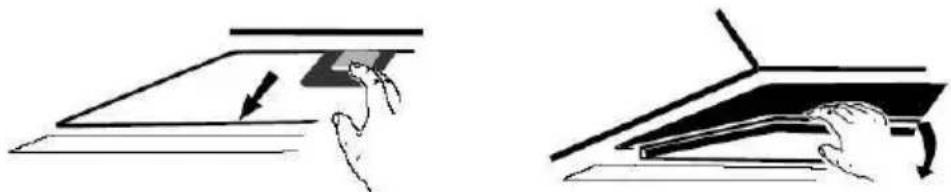

i. Colocar el cristal en la posición adecuada en la parte superior de la campana.

ii. Colocar los cuatro tornillos y limpiar. Para evitar que se rompa el cristal, no apretar los tornillos demasiado.

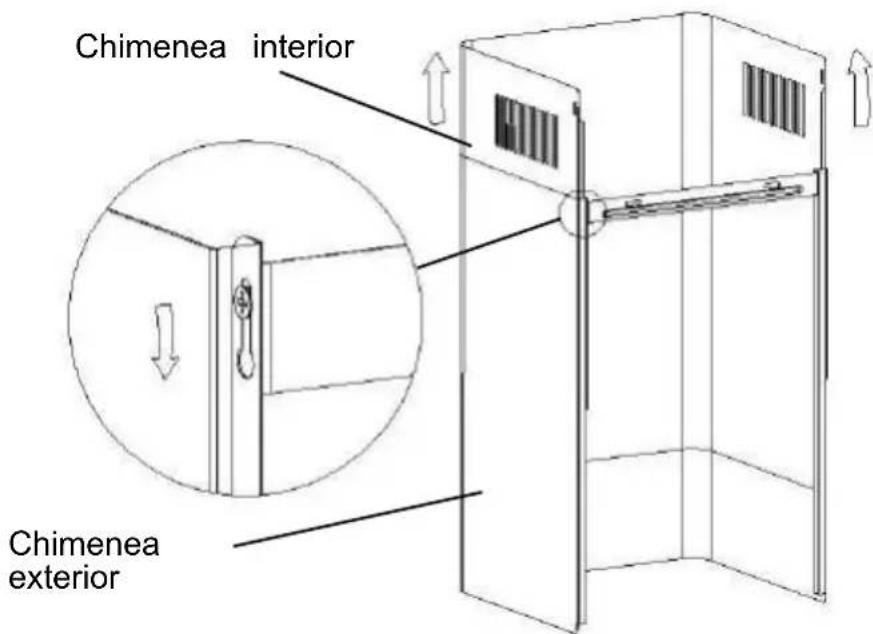

i. Colocar la parte interior de la chimenea dentro de la exterior. Luego colocar la parte interna de la chimenea hacia arriba. Ajustar hasta llegar a la altura correspondiente.

ii. Deslizar la chimenea para ajustar su altura. Cuando se alcance la altura necesaria, colocar en los agujeros los tornillos de fijación como se muestra en las imagines inferiores.

8.

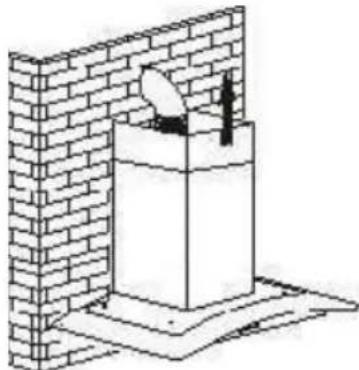

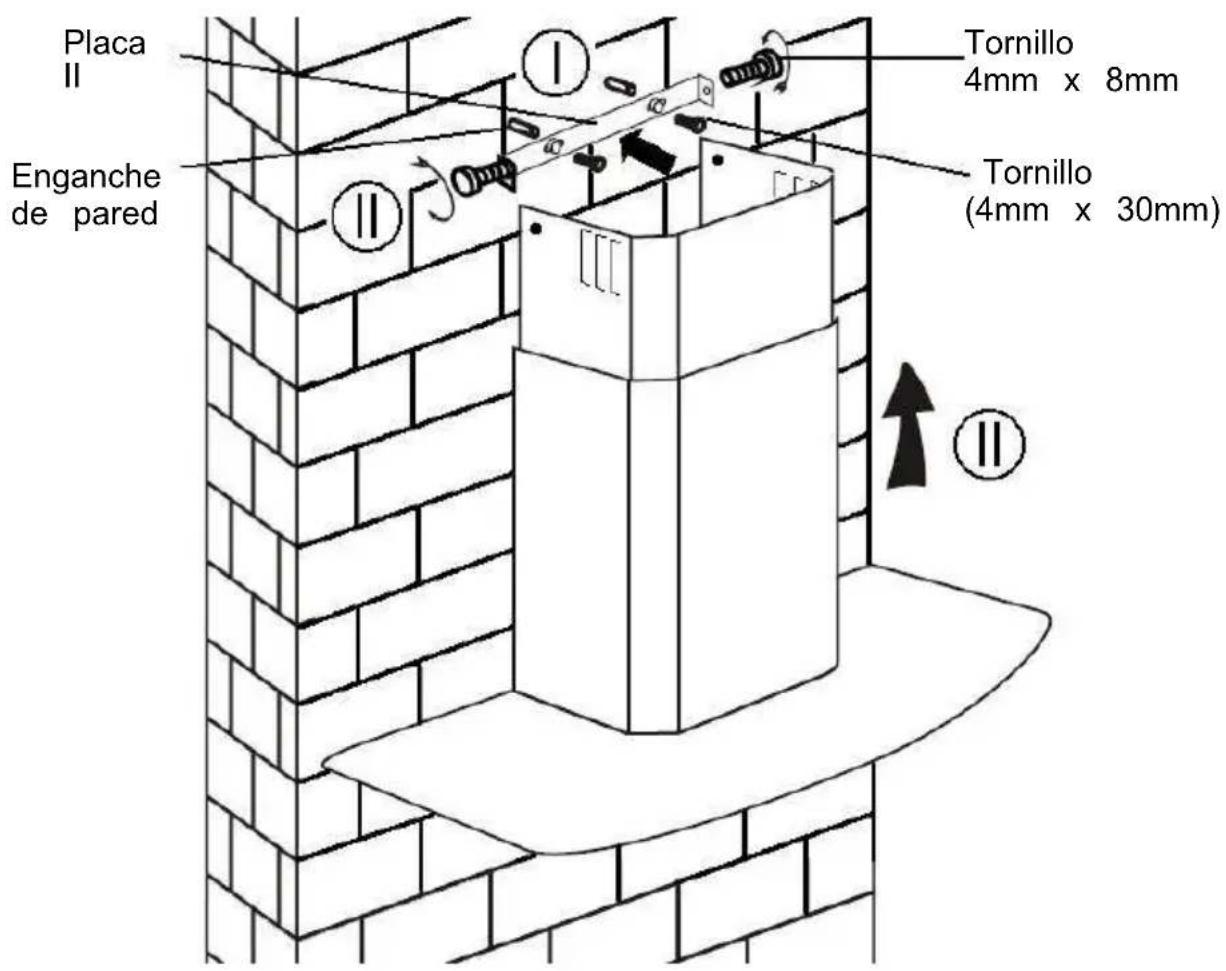

i. Hacer 2 agujeros de 8 mm para colocar la placa II. Atornillar y apretar la placa II en la pared con los 2 tornillos proporcionados.

ii. Montar la chimenea en la campana y fijarla con 2 tornillos.

INSTALACIÓN (VENTILACIÓN INTERIOR)

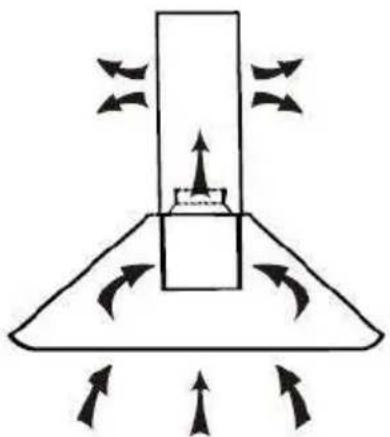

Si no dispone de salida al exterior no será necesaria una tubería de extra La instalación será similar a la mostrada en el apartado “INSTALACIÓN (VENTILACIÓN EXTERIOR)”.

Para neutralizar los olores se pueden utilizar filtros de carbono activado. Para instalar un filtro de carbono activado, ha de desmontarse primero el filtro antigrasa. Presionar el cierre y tirar hacia abajo.

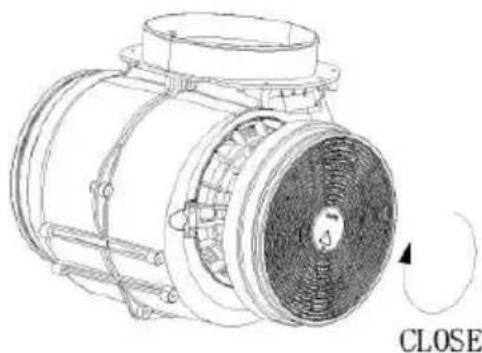

Conectar el filtro de carbono activado en la unidad y girar en el sentido c agujas del reloj. Repetir en el otro lado.

o Comprobar que el filtro tiene el cierre de seguridad. En caso contran podría aflojarse y resultar peligroso.

o Si se coloca el filtro del carbono activado, puede que la potencia de succión sea menor.

DESCRIPCIÓN DE LOS COMPONENTES

Botón Baja Velocidad

Se utiliza para la ventilación de la cocina. Se recomienda cuando se utiliza la cocina para hervir o cocinar sin mucho humo.

Botón Velocidad Media

2

Velocidad de aire ideal para ventilación en condiciones de cocina estándares.

Botón Alta Velocidad

3

Cuando hay concentración de humo o vapor, pulsar el botón de alta velocidad para una ventilación de mayor eficacia.

Botón luz

NOTA: Si están pulsados los botones de velocidad Baja/ Media / Alta al mismo tiempo, la campana funcionará a máxima velocidad.

① Boton de encendido / apagado

Se utiliza para encender / apagar el ventilador.

+ Velocidad más una tecla

Para aumentar la velocidad del ventilador

Botón de disminución de la velocidad

Para la disminución de la velocidad del ventilador.

Botón de la luz

8 Pantalla digital

Ventilador de visualización de la velocidad: "1" para la velocidad baja, "2" para la velocidad media, "3" para la alta velocidad, "4" para la función Booster.

Temporizador rápida: Pulse ⚠y⊖ durante 1 segundo, pantalla digital de parpadear y en 5 minutos de cuenta atrás, después de 5 minutos de motor y la luz se apagará automática del sonido y del zumbador durante 1 segundo.

Función Booster

Esta campana dispone de una función Booster. Para activar el booster, pulsar ⚠ hasta la velocidad 4, pulsar la velocidad máxima mientras la campana está funcionando y aumentará la velocidad durante 5 minutos, antes de volver a la velocidad inicial.

MANTENIMIENTO

Antes de limpiar, desconectar y desenchufar la campana extractora.

I. Limpieza regular

Utilizar un paño humedecido con jabón suave o detergente. No utilizar estropajo metálico, materiales químicos, abrasivos ni cepillos duros.

II. Limpieza mensual del filtro de grasa

PRIMORDIAL: Limpiar el filtro todos los meses evitará todo riesgo de fuego.

El filtro recoge la grasa, el humo, la suciedad... así que el filtro afecta directamente a la eficacia de la campana. Si no está limpia, los residuos de grasa (potencialmente inflamable) saturarán el filtro. Limpiar con lavavajillas.

III. Limpieza anual del filtro de carbono activado

Aplicable SOLAMENTE a la campana que se instale como campana de recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de sustituirse al menos una vez al año, dependiendo de la frecuencia con la que se utilice la campana.

IV. Cambio de la bombilla

Retirar los tornillos del cristal y extraer el cristal. Localizar la bombill que ha de sustituirse, estará en la fijación de luz que hay dentro de sección expuesta en el palio.

Desconectar el cable de luz y retirar la sujeción de las bombillas y cable de la clavija. Importante: no es posible sustituir las bombillas de forma individual, habrá que sacar obligatoriamente todas las bombillas, la sujeción de las mismas y el cableado como un todo. (LED light: MAX 1.5W)

Colocar las bombillas sustituidas, la sujeción y el cable igual que estaba. Volver a conectar los puntos de luz.

Volver a colocar las sujeciones del cristal y apretar los tornillos del crist Asegurarse de que los tornillos están bien apretados.

RESOLUCIÓN DE PROBLEMAS

Fallo	Motivo	Solución
La luz se enciende, pero el ventilador no funciona	El aspa del ventilador está atascada	Desenchufar la campana. Llama al servicio técnico para su reparación
	El motor está dañado.
No funciona el ventilador ni la bombilla	La bombilla está fundi	Volver a colocar la bombilla con el voltaje adecuado.
	El cable está suelto.	Volver a conectarlo a la corrier
Vibración de la campana	El aspa del ventilador está dañada.	Desenchufar la campana y reparación por parte del servicio técnico.
	El motor del ventilador no está bien colocado	Desenchufar la campana. Llama al servicio técnico para su reparación.
	La unidad no está bie colocada en la grapa.	Descolgar la campana y comprobar que la grapa esté bien colocada.
Succión insuficiente	Demasiada distancia entre la campana y la cocina	Volver a ajustar la distancia a 65-75cm

SERVICIO DE ATENCIÓN AL CLIENTE

Si no se puede identificar la causa de la anomalía, desenchufar la campar y llamar al Servicio Técnico.

NÚMERO DE PRODUCTO DE SERIE. ¿Dónde está?

Es importante comunicarle al Servicio Técnico el código de producto y su número de serie (un código de 16 caracteres que empieza por 3); este código aparece en el certificado de garantía o en la placa de datos que

en la campana. Ayudará a evitar desplazamientos baldíos a los técnicos y (lo más importante) se reducirán los correspondientes gastos de desplazamiento.

PROTECCIÓN MEDIOAMBIENTAL

Los residuos de dispositivos eléctricos no pueden depositarse en los contenedores convencionales, sino en los puntos de reciclaje correspondientes. Si tiene dudas, consulte a la Autoridad Local correspondiente, o al vendedor.

Este electrodoméstico tiene el distintivo de la directiva europea 2012/19/EU de Residuos de Aparatos Eléctricos y Electrónicos (WEEE).

Asegurándose de que este producto se elimina correctamente ayudará a prevenir consecuencias negativas para el medio ambiente y la salud, daños que podrían darse si la eliminación del producto no fuese la adecuada. El símbolo en el producto indica que este producto no puede tratarse como residuo doméstico. Debe depositarse en el punto de recogida correspondiente para el reciclaje de equipos eléctricos y electrónicos.

La eliminación ha de realizarse de acuerdo con la normativa medioambiental local de eliminación de residuos.

Para más información sobre el tratamiento, recuperación y reciclaje de este producto póngase en contacto con la oficina local de la ciudad, con su servicio de recogida de residuos domésticos o con la tienda donde haya adquirido el producto.
