CCE1104/1N - Afzuigkap CANDY - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandschouwkap
Merk	Candy
Model	CCE1104/1N
Breedte	60 cm
Diepte	50 cm
Hoogte (zonder schoorsteen)	15 cm
Netto gewicht	8 kg
Voeding	230 V / 50 Hz
Motorvermogen	150 W
Verlichting	2 LED-lampen van 3 W elk
Afzuigsnelheden	3 snelheden
Maximale luchtstroom	650 m³/h
Maximaal geluidsniveau	62 dB
Filtertype	Wasbaar metalen vetfilter + koolstoffilter (optioneel)
Afvoermode	Buitenafvoer of recirculatie
Luchtafvoerdiameter	150 mm
Bedieningstype	Mechanische drukknoppen
Materiaal	Geborsteld roestvrij staal
Installatie	Wandmontage, onder kast
Energielabel	B
Repareerbaarheidsindex	7,5 / 10
Onderhoud vetfilter	Maandelijks wassen in vaatwasser of met de hand
Vervanging koolstoffilter	Elke 3 tot 6 maanden, afhankelijk van gebruik

Veelgestelde vragen - CCE1104/1N CANDY

Hoe installeer ik de Candy CCE1104/1N afzuigkap?

De installatie moet door een gekwalificeerde professional worden uitgevoerd. De afzuigkap wordt aan de muur bevestigd met geschikte pluggen. Zorg ervoor dat u een minimale afstand van 65 cm aanhoudt tussen de afzuigkap en de kookplaat. De diameter van het afvoerkanaal is 150 mm.

Hoe reinig ik de vetfilters?

De metalen filters kunnen in de vaatwasser op 60°C worden gewassen of met de hand met afwasmiddel. Laat ze volledig drogen voordat u ze terugplaatst. Het wordt aanbevolen ze maandelijks te reinigen.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter moet elke 3 tot 6 maanden worden vervangen, afhankelijk van de gebruiksfrequentie. Het is niet wasbaar. Gebruik alleen originele Candy-filters.

Hoe schakel ik de verlichting van de afzuigkap in?

Druk op de knop voor de verlichting (lamp symbool). De lampen zijn ingebouwde LED's; als ze niet meer werken, neem dan contact op met de klantenservice voor vervanging.

De afzuigkap maakt lawaai, is dat normaal?

Het maximale geluidsniveau is 62 dB. Abnormaal geluid kan worden veroorzaakt door een niet goed vastzittend filter, een verstopping in het kanaal of een defecte motor. Controleer deze punten voordat u contact opneemt met de klantenservice.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, de afzuigkap werkt in afvoer- of recirculatiemodus. In recirculatiemodus installeert u een koolstoffilter (niet meegeleverd) en zorgt u ervoor dat de luchtafvoer vrij is.

Hoe stel ik de afzuigsnelheid in?

Drie snelheden zijn beschikbaar via de drukknoppen. Gebruik snelheid 1 voor zacht koken, snelheid 2 voor normaal koken en snelheid 3 voor sterke geuren of stoom.

Wat moet ik doen als de afzuigkap niet wordt ingeschakeld?

Controleer de stroomtoevoer (stopcontact, zekering). Als het probleem aanhoudt, kunnen de motor of het bedieningspaneel defect zijn. Neem contact op met een erkende reparateur.

Wat is de aanbevolen montagehoogte?

De afstand tussen de afzuigkap en de kookplaat moet minimaal 65 cm zijn voor elektrisch koken en 75 cm voor gas koken, om een goede afzuiging en veiligheid te garanderen.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik een zachte, vochtige doek met een mild schoonmaakmiddel. Vermijd schurende producten of alcohol. Droog met een schone doek om vlekken te voorkomen.

GEBRUIKSAANWIJZING CCE1104/1N CANDY

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van he toestel.

CE de mark

Door het plaatsen van de markering op dit product, verklaren wij, op onze eigen verantwoordelijkheid, naleving van alle Europese veiligheid, gezondheid en milieu-eisen gesteld in de regelgeving voor dit product.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor een huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doelen.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Vooraleer u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalifieerde dienstenpersoon.

er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

de lucht majet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend ga of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensoriële en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van h apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw500mm		1
Onderstuk schouw500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
8 pluggen 8× 6 Witte kleur		9
SchroevenST4.0×30		9
7.2 SchroevenST4.0×8		2

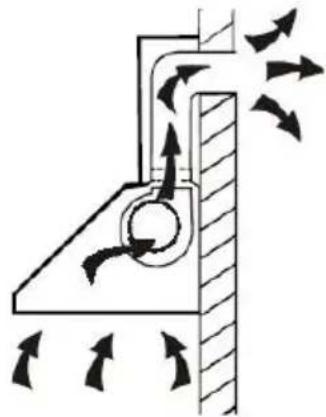

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontat worden gehaald.

1. De afzuigkap moet op een afstand van 65\~75cm boven de kookplaat worden geplaatst.

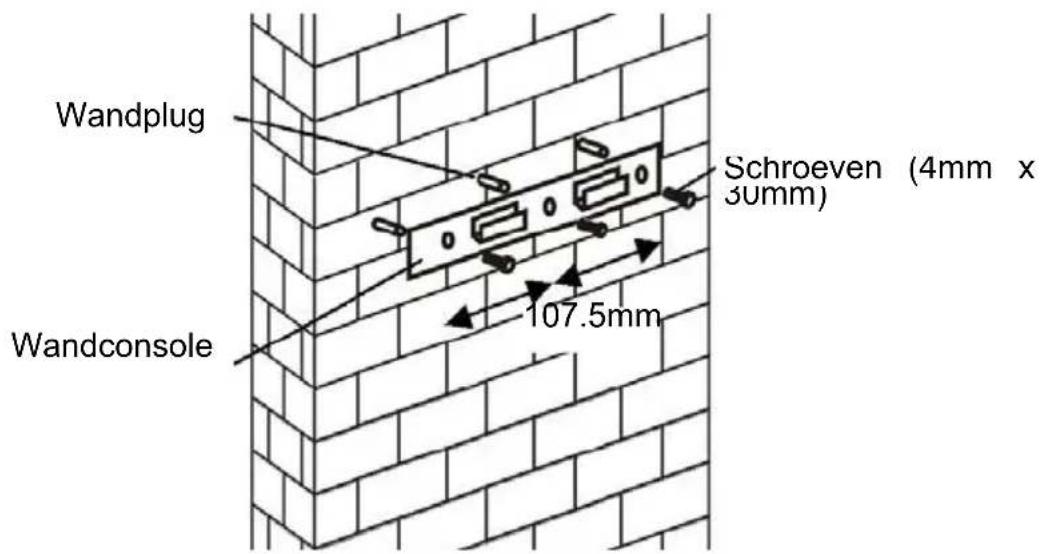

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

- Hiervoor moeten 2x8mm extra gaten, bevestigingsschroeven & afsluitschroeven geboord worden voor de installatie.

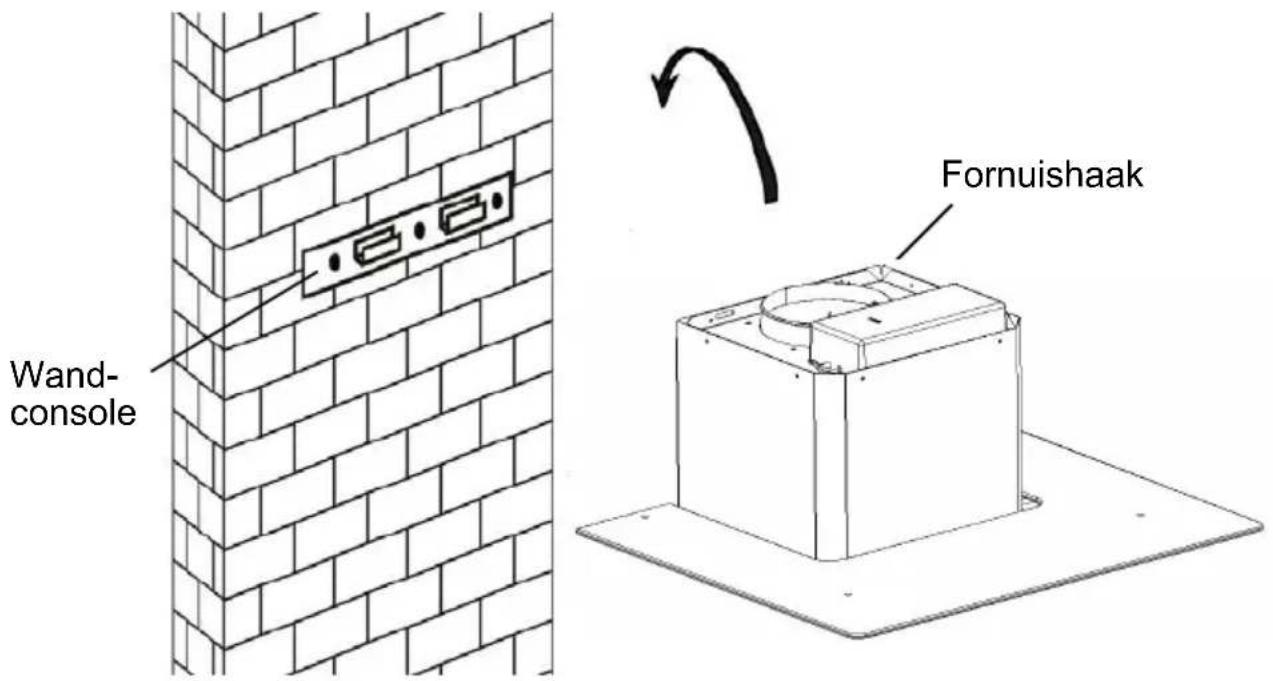

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

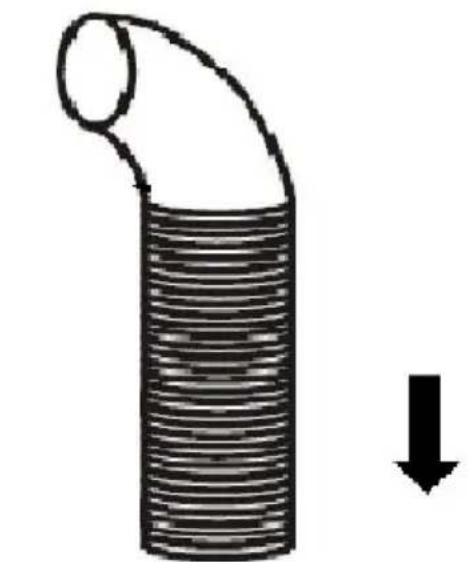

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Ma de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

Uitlaatbuis

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

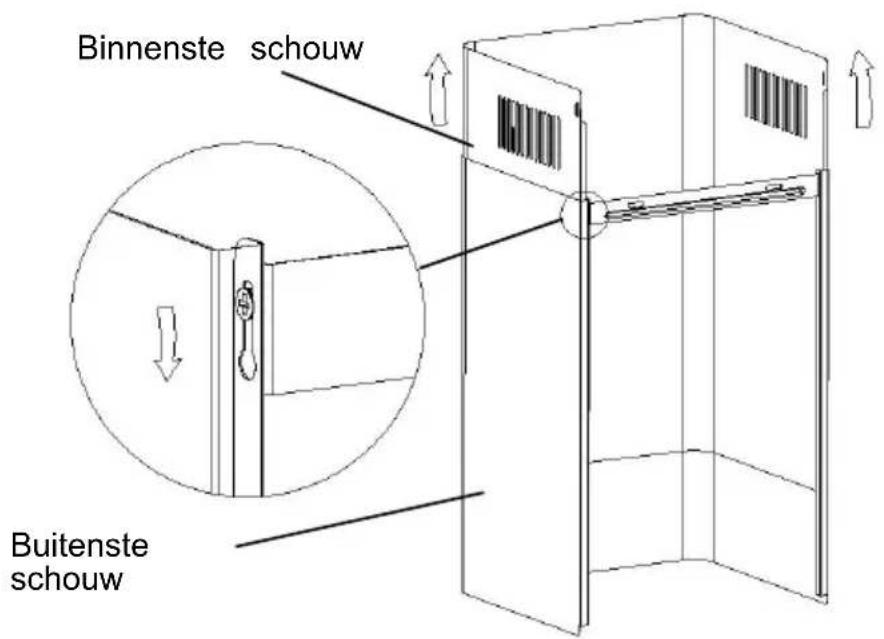

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

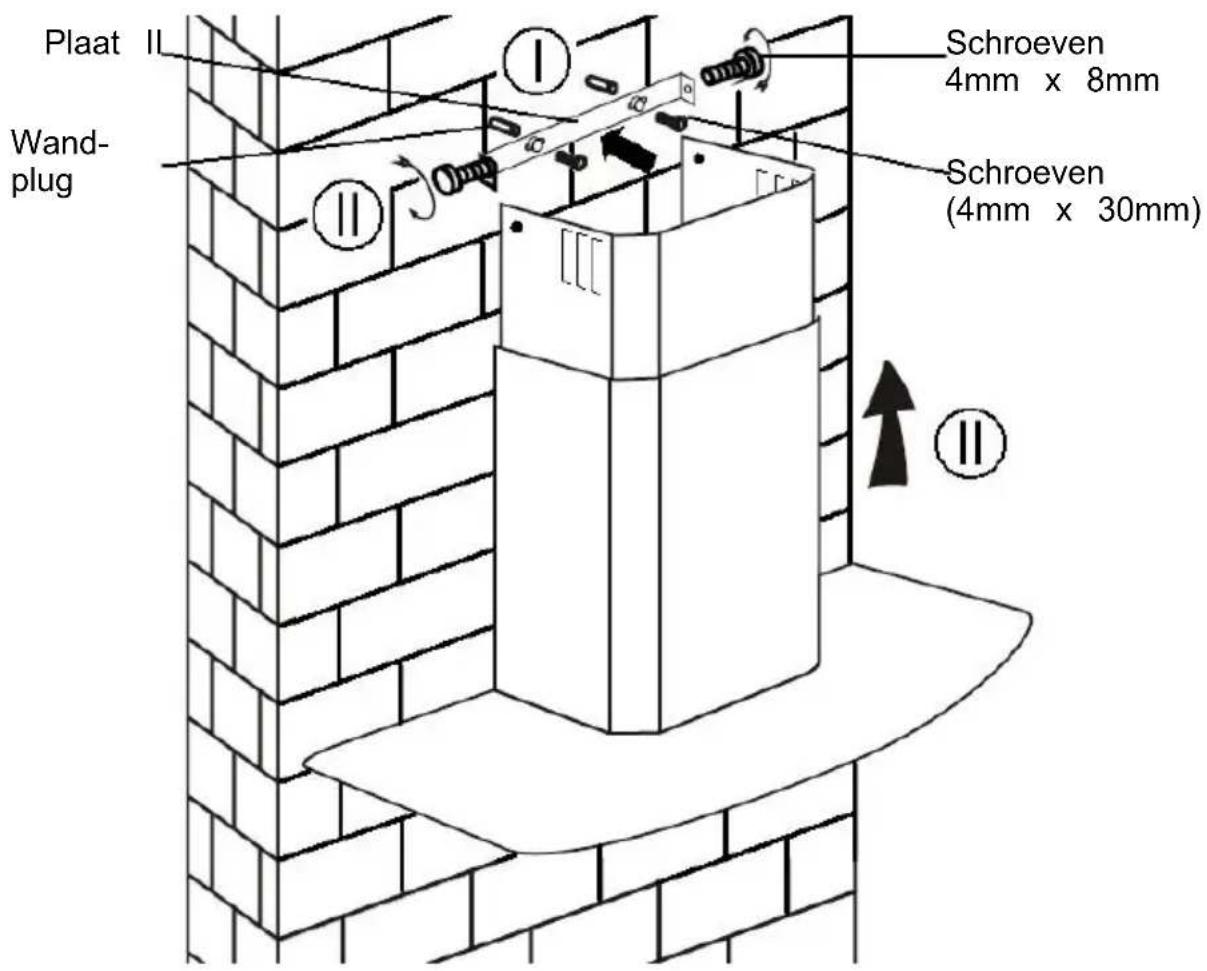

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzals beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omd gevaarlijk kan zijn.
o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

WERKING

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

Toets Lamp

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Het wordt gebruikt voor het draaien aan / uit de ventilator

⊕ Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

- Snelheidstoets

Voor het verminderen van de snelheid van de ventilator..

Light-knop

8 Digitaal beeld

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie.

Quick timer: Druk op ⚠ en ⏻ te houden voor 1 seconde, digitale displayzal knipperen en in 5 minuten aftellen, na 5 minuten motor en licht uitautomatische & Buzzer geluid zal veranderen gedurende 1 seconde.

Booster functie

Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevarer.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadige Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd wordt als hercirculatie toest ( niet geventileerd naar buiten). De filter vangt geuren op die mintens eenn per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen mo worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuig weg. Zoek de gloeilamp die moet vervangen worden. U vindt het in de lamp-fitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk o het lampje individueel te vervangen. Het is van belang dat u het lampje sar de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opr aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de s Zorg ervoor dat de schroeven stevig vast zijn.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopconta
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat he herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat he herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel e controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werk toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de te tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden

met huishoudelijk afval.Recycleer indien mogelijk. Neem

contact op met uw plaatselijke Autoriteit of handelaar voor

recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier gevolg van op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval bij Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gem zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit neemt u contact op met de gemeente, de afvalinzamelaar of de winkel wa a product heeft gekocht.
