CDG6CBP8W - Campana extractora CANDY - Manual de uso y guía de instrucciones gratis

Marca	Candy
Modelo	CDG6CBP8W
Tipo de producto	Campana extractora decorativa mural
Ancho	60 cm
Profundidad	50 cm
Altura (sin conducto)	Aproximadamente 30 cm
Peso neto	Aproximadamente 12 kg
Alimentación	220-240 V ~ 50 Hz
Potencia del motor	250 W
Clase energética	A+
Caudal de aire máximo	600 m³/h
Nivel sonoro máximo	65 dB(A)
Número de velocidades	3 velocidades + intensivo
Iluminación	LED, 2 x 3 W
Funcionamiento	Evacuación o recirculación (kit de carbón incluido)
Filtro de grasa	Aluminio, lavable en lavavajillas
Filtro de carbón activo	Reemplazo recomendado cada 6 meses
Limpieza	Superficie exterior: paño húmedo y detergente suave
Apagado automático	Sí, después de 24 horas
Índice de reparabilidad	7,4 / 10
Piezas de repuesto disponibles	Filtros, bombillas, motor, panel de control
Garantía	2 años

Preguntas frecuentes - CDG6CBP8W CANDY

¿Cómo instalar la campana Candy CDG6CBP8W?

La instalación debe ser realizada por un profesional cualificado. Fije la campana a la pared usando la plantilla proporcionada, conecte el conducto de evacuación o coloque el filtro de carbón para el modo de recirculación, luego enchufe el aparato a una toma de 220-240 V.

¿Cómo limpiar los filtros de grasa?

Los filtros de aluminio se lavan en lavavajillas a baja temperatura o a mano con agua jabonosa. Séquelos bien antes de volver a colocarlos. Se recomienda limpiarlos cada 2 meses.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse aproximadamente cada 6 meses, o con más frecuencia si la campana se utiliza intensivamente. No se limpia y debe desecharse.

¿Cómo cambiar al modo de recirculación?

Si la evacuación exterior no es posible, instale el filtro de carbón suministrado en la campana siguiendo las instrucciones del manual. El modo de recirculación devuelve el aire purificado a la cocina.

¿Por qué la campana hace ruido?

Un ruido anormal puede deberse a un filtro obstruido, una fijación floja o un defecto del motor. Primero verifique los filtros y apriete los tornillos de montaje. Si el problema persiste, contacte al servicio postventa.

¿Cómo cambiar la bombilla LED?

Desencaje el difusor de luz, desconecte la bombilla LED defectuosa y conecte una nueva bombilla del mismo tipo (3 W, casquillo específico). Vuelva a colocar el difusor. Atención: desconecte la campana antes de cualquier intervención.

¿Qué hacer si la campana no se enciende?

Verifique la alimentación eléctrica (toma, disyuntor). Si el panel de control no reacciona, es posible una falla electrónica. Contacte a un técnico autorizado de Candy.

¿La campana aspira mal?

Asegúrese de que los filtros estén limpios y que el conducto de evacuación no esté obstruido. Verifique también que la campana esté a la altura correcta (65-75 cm sobre una cocina eléctrica, 75-85 cm para una de gas).

¿Cuál es la altura de instalación ideal?

Para una cocina eléctrica o de inducción, instale la campana entre 65 y 75 cm sobre la superficie de cocción. Para una cocina de gas, prevea 75 a 85 cm para evitar riesgos de incendio.

¿Cómo obtener piezas de repuesto?

Las piezas de repuesto (filtros, bombillas, motor) están disponibles a través del servicio de atención al cliente de Candy o de distribuidores autorizados. Utilice la referencia CDG6CBP8W para realizar el pedido.

MANUAL DE USUARIO CDG6CBP8W CANDY

Riesgo de choque eléctrico

III. Limpieza anual del filtro de carbón activado

Tratamiento de residuos eléctricos y equipos electrónicos

INSTALACIÓN Y MANUAL DEL USUARIO

CONTENIDO

INTRODUCCIÓN 256

MEDIDAS DE SEGURIDAD 256

ESPECIFICACIONES 259

INSTALACIÓN (VENT EXTERIOR) 260

INSTALACIÓN (VENT INTERIOR) 271

DESCRIPCIÓN DE LOS COMPONENTES 272

FUNCIONAMIENTO 272

MANTENIMIENTO 275

RESOLUCIÓN DE PROBLEMAS 276

PROTECCIÓN MEDIOAMBIENTAL 277

INTRODUCCIÓN

Gracias por elegir este extractor.

Con este manual de instrucciones se pretenden proporcionar todas las instrucciones relacionadas con la instalación, el uso y el mantenimiento del extractor.

Para que su funcionamiento sea correcto y seguro, ha de leerse el manual antes de su instalación y utilización.

Los materiales utilizados son de primera calidad y su diseño aerodinámico. Dispone de un motor eléctrico de gran potencia y un ventilador de centrifugado, además de presentar una gran potencia de absorción, escaso ruido en funcionamiento, filtro antigrasa y montaje sencillo.

MEDIDAS DE SEGURIDAD

Los niños no pueden poner en funcionamiento el extractor.

El extractor es para uso exclusivamente doméstico, por lo que no es indicado para barbacoas, tiendas de alimentación u otros usos comerciales.

Para un buen funcionamiento es fundamental limpiar con regularidad no sólo la campana extractora, sino también el filtro.

Limpiar la campana -siguiendo las indicaciones del manual de instrucciones- con el fin de evitar el riesgo de combustión.

Está prohibido cocinar directamente sobre cocinas de gas.

Asegurar una correcta ventilación de la cocina.

Antes de conectar la campana, comprobar que el cable eléctrico no está dañado. Si el cable está dañado sólo puede sustituirlo personal cualificado del servicio técnico.

Cuando se utilice la campana extractora junto con otros dispositivos de combustión de gas u otros, ha de asegurarse una adecuada ventilación de la cocina;

El aire extraído no ha de desviarse a la salida de humos que se utilice para el humo de dispositivos de combustión de gas u otros;

Han de cumplirse las regulaciones relacionadas con la extracción del aire.

La campana no está pensada para que la utilicen personas -incluido niños- con deficiencias físicas, sensoriales o intelectuales, que carezcan de experiencia o desconozcan su funcionamiento, salvo que tengan supervisión o reciban instrucciones relativas al funcionamiento

por parte de la persona responsable de su seguridad.

Los niños no pueden jugar con el extractor.

No flambear debajo de la campana.

Esta campana extractora no está diseñada para su utilización en cocinas de más de cuatro fogones.

- Deberá haber una ventilación adecuada de la habitación cuando la campana extractora se use al mismo tiempo que electrodomésticos que queman gas u otros combustibles (no aplicable a electrodomésticos que solo descargan el aire de regreso a la habitación);

• los detalles sobre el método y la frecuencia de la limpieza.
• existe riesgo de incendio si la limpieza no se realiza de acuerdo con las instrucciones;
• no flamear debajo de la campana extractora;
• PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con aparatos de cocina.

Peligro de cortocircuito

Conectar la campana sólo a enchufes con toma de tierra. En caso de duda, pregunte a un especialista cualificado.

En caso de no seguir estas instrucciones se puede incurrir en fuego, cortocircuito o, incluso, defunción.

La lámpara utilizada en este producto no es adecuada para su uso en la iluminación de una

habitación. El propósito de esta lámpara es proporcionar iluminación para usar el producto.

Instalación eléctrica

Toda la instalación debe ser realizada por una persona competente o calificada.

electricista. Antes de conectar la red eléctrica, asegúrese de que el voltaje de la red eléctrica corresponde al voltaje en la placa de características.

Conexión directa

El aparato debe conectarse directamente a la red eléctrica mediante un disyuntor omnipolar con una apertura mínima de 3 mm entre los contactos.

El instalador debe asegurarse de que la conexión eléctrica correcta se haya hecho y que cumpla con el diagrama de cableado.

El cable no debe doblarse ni comprimirse.

Compruebe regularmente el enchufe y el cable de alimentación en busca de daños.

Si el cable de alimentación está dañado, debe ser reemplazado por un cable especial o montaje disponible del fabricante o su agente de servicio.

ADVERTENCIA: Este es un aparato de Clase I y DEBE estar conectado a tierra.

Este aparato se suministra con un cable de alimentación de 3 núcleos coloreado como sigue:

marrón = L o vivo

Azul = N o neutro

Verde y amarillo = E o tierra

El fusible debe ser de 3 amperios.

Lista de Accesorios Estándar de Instalación

Especificación	Imagen	Cantidad
Carcasa		1
Parte superior de la chimenea		1
Parte inferior de la chimenea		1
Grapa de la parte inferior de chimenea		1
Grapa de la parte superior de chimenea		1
Colgadero		1
φ8 tacosφ8×φ6 blanco		9
TornillosST4.0×30		9
φ7 tornillosST4.0×8		2

INSTALACIÓN (en la pared)

Si dispone de una salida exterior, el extractor puede colocarse como se muestra en la imagen inferior utilizando un conducto de extracción (tubería esmaltada, aluminio, flexible o para materiales inflamables con un diámetro interno de 150 mm).

1. Antes de la instalación, apagar y desconectar la campana.

1. Para un correcto funcionamiento, el extractor ha de colocarse a una distancia de 65-75 cm encima de la cocina.

1. Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y apretar la grapa a la pared con los tornillos proporcionados.

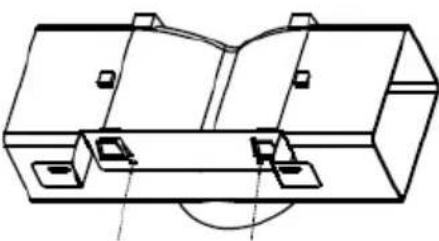

PARA MODELO INCLINADO

- Se necesita taladrar 2x8 mm extra entre agujeros y fijar tornillos y tornillos de cierre antes de la instalación.

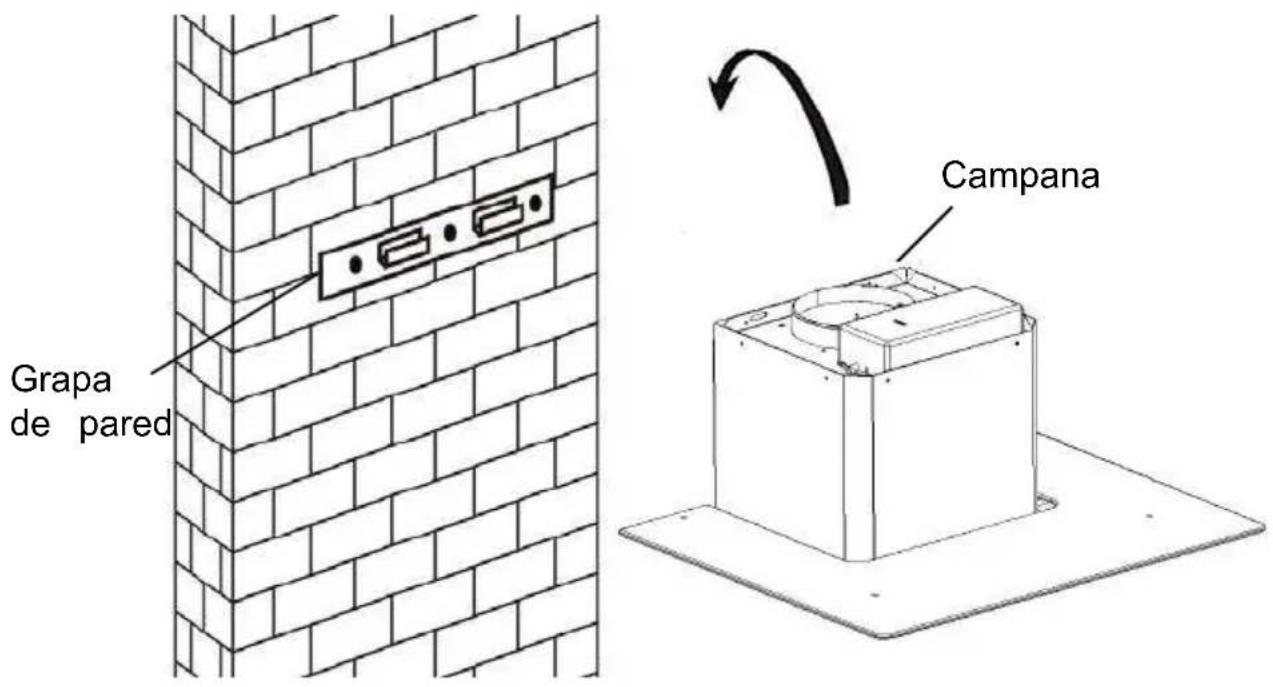

1. Levantar la campana y colgarla en la grapa de la campana.

1. Fijar la válvula de vía única a la salida del conducto del aire de la campana. A continuación, colocar la tubería de extracción a la válvula de vía única como se muestra a continuación.

Tubería de extracción

i. Colocar el cristal en la posición adecuada en la parte superior de la campana.

ii. Colocar los cuatro tornillos y limpiar. Para evitar que se rompa el cristal, no apretar los tornillos demasiado.

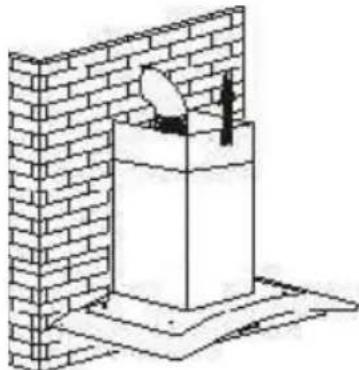

i. Colocar la parte interior de la chimenea dentro de la exterior. Luego colocar la parte interna de la chimenea hacia arriba. Ajustar hasta llegar a la altura correspondiente.

ii. Deslizar la chimenea para ajustar su altura. Cuando se alcance la altura necesaria, colocar en los agujeros los tornillos de fijación como se muestra en las imágenes inferiores.

8.

i. Hacer 2 agujeros de 8 mm para colocar la placa II. Atornillar y apretar la placa II en la pared con los 2 tornillos proporcionados.

ii. Montar la chimenea en la campana y fijarla con 2 tornillos.

Lista de accesorios estándar de la instalación

EspecificaciónImagenCantidad
deflectordeaire		1
soporte		1
φ8 t a c o sφ8×φ6 bl an co		2
TornillosST4.0×30		2
tornillosST3.5×12		2

INSTALACIÓN (DEFLECTOR DE AIRE PARA FORMA EN T, VIDRIO CURVO, MODELOS DE VIDRIO PLANO):

El deflector de aire se menciona como incluido y no opcional.

1. Antes de la instalación, curve ambos extremos del soporte como se muestra a continuación:

1. Conecte el tubo de escape a la salida de aire de la campana extractora como se muestra a continuación:

o “Tenga en cuenta: la salida de plástico en forma de T y la aleta en V no se pueden usar al mismo tiempo. Puede usarlos de dos maneras: 1)

Agregue v-flap en la salida existente; 2) Use una salida de plástico en forma de T, no agregue la aleta en V".

o"Nota: El producto se proporciona con el accesorio v-flap. Este accesorio no es obligatorio para la instalación, operación y uso del producto".

Lista de accesorios estándar de la instalación

EspecificaciónImagenCantidad
deflectordeaire		1
soporte		1
φ8 t a c o sφ8×φ6 bl a n c o		2
TornillosST4.0×30		2
tornillosST3.5×12		2

INSTALACIÓN DE DEFLECTOR DE AIRE PARA PIRÁMIDE Y MODELOS SLANT):

El deflector de aire se menciona como incluido y no opcional.

1. Fije el soporte a la salida de plástico en forma de T con 2 piezas de tornillos ST3.5x12mm provistos, como se muestra a continuación:

1. Conecte el tubo de escape a la salida de aire de la campana extractora, como se muestra a continuación:

Tenga en cuenta: la salida de plástico en forma de T y las aletas en V no se pueden usar al mismo tiempo. Puede usarlos de dos maneras: 1) Agregue v-flap en la salida existente; 2) Use una salida de plástico en forma de T, no agregue la aleta en V.

Nota: El producto se proporciona con un accesorio v-flap. Este accesorio no es obligatorio para la instalación, operación y uso del producto.

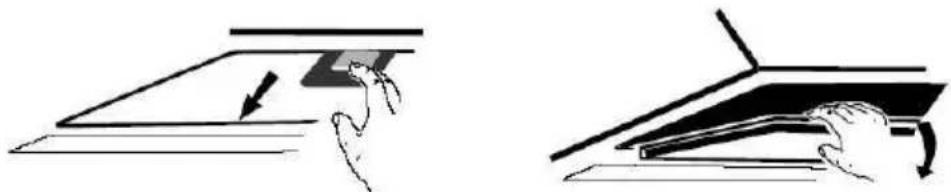

INSTALACIÓN (VENTILACIÓN INTERIOR)

Si no dispone de salida al exterior, no será necesaria una tubería de extracción. La instalación será similar a la mostrada en el apartado "INSTALACIÓN (VENTILACIÓN EXTERIOR)".

Para neutralizar los olores, se pueden utilizar filtros de carbono activado. Para instalar un filtro de carbono activado, ha de desmontarse primero el filtro antigrasa. Presione el cierre y tire hacia abajo.

Conecte el filtro de carbono activado en la unidad y gire en el sentido de las agujas del reloj. Repita en el otro lado.

Compruebe que el filtro tiene el cierre de seguridad. En caso contrario, podría aflojarse y resultar peligroso.

Si se coloca el filtro de carbono activado, puede que la potencia de succión sea menor.

DESCRIPCIÓN DE LOS COMPONENTES

CONFIGURACIÓN 1

FUNCIONAMIENTO

Botón 1

El botón tiene luz de fondo indicada. Cuando presiona el botón, la luz de fondo se encenderá y el ventilador se encenderá a baja velocidad. Cuando lo presione nuevamente, apagará el ventilador.

Se utiliza para la ventilación de la cocina. Se recomienda cuando se utiliza la cocina para hervir o cocinar sin mucho humo.

Botón 2

El botón tiene luz de fondo indicadora. Cuando se presiona el botón, la luz de fondo se encenderá y el ventilador se encenderá a velocidad media. Cuando se presione nuevamente, apagará el ventilador.

Velocidad de aire ideal para ventilación en condiciones de cocina estándar.

Botón 3

El botón tiene luz de fondo indicadora. Cuando se presiona el botón, la luz de fondo se encenderá y el ventilador se encenderá a alta velocidad. Cuando se presione nuevamente, apagará el ventilador.

Cuando hay concentración de humo o vapor, pulse el botón de alta velocidad para una ventilación más eficaz.

NOTA: Si se pulsan los botones de velocidad Baja/Media/Alta al mismo tiempo, la campana funcionará a máxima velocidad.

Botón de luz

CONFIGURACIÓN 2

FUNCIONAMIENTO

Botón de apagado 0

Se utiliza para apagar el ventilador.

Botón de baja velocidad

Se utiliza para la ventilación de la cocina. Se recomienda cuando se utiliza la cocina para hervir o cocinar sin mucho humo.

Botón Velocidad Media

2

Velocidad de aire ideal para ventilación en condiciones de cocina estándares.

Botón Alta Velocidad

3

Cuando hay concentración de humo o vapor, pulsar el botón de alta velocidad para una ventilación de mayor eficacia.

NOTA: Si están pulsados los botones de velocidad Baja/ Media / Alta al mismo tiempo, la campana funcionará a máxima velocidad.

Botón luz

CONFIGURACIÓN 3

① Boton de encendido / apagado

Se utiliza para encender / apagar el ventilador.

+ Velocidad más una tecla

Para aumentar la velocidad del ventilador

Botón de disminución de la velocidad

Para la disminución de la velocidad del ventilador.

Botón de la luz

8 Pantalla digital

Ventilador de visualización de la velocidad: "1" para la velocidad baja, "2" para la velocidad media, "3" para la alta velocidad, "4" para la función Booster.

Temporizador rápido: Pulse ⚠ y ☉ durante 1 segundo, la pantalla digital parpadeará y hará una cuenta atrás de 5 minutos; después de 5 minutos, el motor y la luz se apagarán automáticamente, y el zumbador sonará durante 1 segundo.

Función Booster

Esta campana dispone de una función Booster. Para activar el booster, pulsar ⚠ hasta la velocidad 4; pulsar la velocidad máxima mientras la campana está funcionando y aumentará la velocidad durante 5 minutos, antes de volver a la velocidad inicial.

MANTENIMIENTO

Antes de limpiar, desconectar y desenchufar la campana extractora.

I. Limpieza regular

Utilizar un paño humedecido con jabón suave o detergente. No utilizar estropajo metálico, materiales químicos, abrasivos ni cepillos duros.

II. Limpieza mensual del filtro de grasa

PRIMORDIAL: Limpiar el filtro todos los meses evitará todo riesgo de fuego.

El filtro recoge la grasa, el humo, la suciedad... así que el filtro afecta directamente a la eficacia de la campana. Si no está limpia, los residuos de grasa (potencialmente inflamables) saturarán el filtro. Limpiar con lavavajillas.

III. Limpieza anual del filtro de carbono activado

Aplicable SOLAMENTE a la campana que se instale como campana de recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de sustituirse al menos una vez al año, dependiendo de la frecuencia con la que se utilice la campana.

IV. Cambio de la bombilla

Retirar los tornillos del cristal y extraer el cristal. Localizar la bombilla que ha de sustituirse, estará en la fijación de luz que hay dentro de la sección expuesta en el palio.

Desconectar el cable de luz y retirar la sujeción de las bombillas y el cable de la clavija. Importante: no es posible sustituir las bombillas de forma individual, habrá que sacar obligatoriamente todas las bombillas, la sujeción de las mismas y el cableado como un todo. (LED light: MAX 1.5W)

Colocar las bombillas sustituidas, la sujeción y el cable igual que estaba. Volver a conectar los puntos de luz.

Volver a colocar las sujeciones del cristal y apretar los tornillos del cristal. Asegurarse de que los tornillos están bien apretados.

RESOLUCIÓN DE PROBLEMAS

Fallo	Motivo	Solución
La luz se enciende, pero el ventilador no funciona	El aspa del ventilador está atascada	Desenchufar la campana. Llama al servicio técnico para su reparación
	El motor está dañado.
No funciona el ventilador ni la bombilla	La bombilla está fundi	Volver a colocar la bombilla con el voltaje adecuado.
	El cable está suelto.	Volver a conectarlo a la corrier
Vibración de la campana	El aspa del ventilador está dañada.	Desenchufar la campana y reparación por parte del servicio técnico.
	El motor del ventilador no está bien colocado	Desenchufar la campana. Llama al servicio técnico para su reparación.
	La unidad no está bie colocada en la grapa.	Descolgar la campana y comprobar que la grapa esté bien colocada.
Succión insuficiente	Demasiada distancia entre la campana y la cocina	Volver a ajustar la distancia a 65-75cm

SERVICIO DE ATENCIÓN AL CLIENTE

Si no se puede identificar la causa de la anomalía, desenchufar la campana y llamar al Servicio Técnico.

NÚMERO DE PRODUCTO DE SERIE. ¿Dónde está?

Es importante comunicarle al Servicio Técnico el código de producto y su número de serie (un código de 16 caracteres que empieza por 3); este código aparece en el certificado de garantía o en la placa de datos que

está en la campana. Ayudará a evitar desplazamientos baldíos a los técnicos y (lo más importante) se reducirán los correspondientes gastos de desplazamiento.

PROTECCIÓN MEDIOAMBIENTAL

Los residuos de dispositivos eléctricos no pueden depositarse en los contenedores convencionales, sino en los puntos de reciclaje correspondientes. Si tiene dudas, consulte a la Autoridad Local correspondiente, o al vendedor.

Este electrodoméstico tiene el distintivo de la directiva europea 2012/19/EU de Residuos de Aparatos Eléctricos y Electrónicos (WEEE).

Asegurándose de que este producto se elimina correctamente ayudará a prevenir consecuencias negativas para el medio ambiente y la salud, daños que podrían darse si la eliminación del producto no fuese la adecuada. El símbolo en el producto indica que este producto no puede tratarse como residuo doméstico. Debe depositarse en el punto de recogida correspondiente para el reciclaje de equipos eléctricos y electrónicos.

La eliminación ha de realizarse de acuerdo con la normativa medioambiental local de eliminación de residuos.

Para más información sobre el tratamiento, recuperación y reciclaje de este producto póngase en contacto con la oficina local de la ciudad, con su servicio de recogida de residuos domésticos o con la tienda donde haya adquirido el producto.

INSTRUCCIONES DE INSTALACIÓN Y USO

CONTENIDO

INTRODUCCIÓN 279

INSTRUCCIONES DE SEGURIDAD 279

ESPECIFICACIONES 282

EspecificaciónImagenCantidad
luchtdeflector		1
haakje		1
φ8pluggenφ8×φ6 Witte kleur		2
SchroevenST4.0×30		2
SchroevenST3.5×12		2

INSTALACIÓN (MODELOS CON DEFLECTOR DE AIRE, CRISTAL CURVO, CRISTAL PLANO):
