CDG6CBP8W - õhupuhasti CANDY - Tasuta kasutusjuhend

Mark	Candy
Mudel	CDG6CBP8W
Toote tüüp	Dekoratiivne seinakubu
Laius	60 cm
Sügavus	50 cm
Kõrgus (ilma kanalita)	Umbes 30 cm
Netokaal	Umbes 12 kg
Toiteallikas	220-240 V ~ 50 Hz
Mootori võimsus	250 W
Energiaklass	A+
Maksimaalne õhuvool	600 m³/h
Maksimaalne müratase	65 dB(A)
Kiiruste arv	3 kiirust + intensiivne
Valgustus	LED, 2 x 3 W
Töörežiim	Väljatõmme või retsirkulatsioon (süsinikufilter komplektis)
Rasvafilter	Alumiinium, nõudepesumasinas pestav
Aktiivsöefilter	Soovitatav vahetus iga 6 kuu tagant
Puhastamine	Välispind: niiske lapp ja õrn pesuvahend
Automaatne väljalülitus	Jah, 24 tunni pärast
Parandatavuse indeks	7,4 / 10
Varuosad saadaval	Filtrid, pirnid, mootor, juhtpaneel
Garantii	2 aastat

Korduma kippuvad küsimused - CDG6CBP8W CANDY

Kuidas paigaldada Candy CDG6CBP8W õhupuhasti?

Paigalduse peab tegema kvalifitseeritud spetsialist. Kinnitage õhupuhasti seinale kaasasoleva malli abil, ühendage väljatõmbekanal või paigaldage söefilter retsirkulatsioonirežiimi jaoks, seejärel ühendage seade 220-240 V pistikupessa.

Kuidas puhastada rasvafiltreid?

Alumiiniumfiltreid saab pesta nõudepesumasinas madalal temperatuuril või käsitsi seebiveega. Enne tagasipanemist kuivatage need hoolikalt. Soovitatav on puhastada iga 2 kuu tagant.

Millal vahetada söefiltrit?

Aktiivsöefilter tuleb vahetada umbes iga 6 kuu tagant või sagedamini, kui õhupuhastit kasutatakse intensiivselt. Seda ei puhastata, vaid visatakse ära.

Kuidas lülituda retsirkulatsioonirežiimi?

Kui väljatõmme pole võimalik, paigaldage õhupuhastisse kaasasolev söefilter vastavalt juhendile. Retsirkulatsioonirežiim suunab puhastatud õhu tagasi kööki.

Miks õhupuhasti mürab?

Ebatavalist müra võib põhjustada ummistunud filter, lõtv kinnitus või mootori rike. Kontrollige esmalt filtreid ja pingutage paigalduskruvid. Kui probleem püsib, võtke ühendust hooldusteenindusega.

Kuidas vahetada LED-pirni?

Eemaldage valgusti hajuti, ühendage lahti rikkis LED-pirn ja ühendage sama tüüpi uus pirn (3 W, spetsiifiline pesa). Pange hajuti tagasi. Tähelepanu: enne igasugust hooldust ühendage õhupuhasti vooluvõrgust lahti.

Mida teha, kui õhupuhasti ei lülitu sisse?

Kontrollige toiteallikat (pistikupesa, kaitselüliti). Kui juhtpaneel ei reageeri, võib tegemist olla elektroonikaveaga. Võtke ühendust Candy volitatud tehnikuga.

Kas õhupuhasti imeb halvasti?

Veenduge, et filtrid on puhtad ja väljatõmbekanal pole ummistunud. Kontrollige ka, et õhupuhasti on õigel kõrgusel (elektripliidist 65-75 cm kõrgemal, gaasipliidist 75-85 cm kõrgemal).

Milline on ideaalne paigalduskõrgus?

Elektri- või induktsioonpliidi puhul paigaldage õhupuhasti 65–75 cm kõrgusele. Gaasipliidi puhul jätke 75–85 cm, et vältida tuleohtu.

Kuidas saada varuosasid?

Varuosad (filtrid, pirnid, mootor) on saadaval Candy klienditeenindusest või volitatud edasimüüjatelt. Tellimiseks kasutage viitenumbrit CDG6CBP8W.

KASUTUSJUHEND CDG6CBP8W CANDY

Täname, et valisite selle õhupuhasti.

See kasutusjuhend on loodud selleks, et anda teile kõik vajalikud juhised seadme paigaldamise, kasutamise ja hooldamise kohta. Seadme õigeks kasutamiseks ja ohutuse tagamiseks lugege see kasutusjuhend enne paigaldamist ja kasutamist hoolikalt läbi.

Õhupuhasti on valmistatud kvaliteetsetest materjalidest ja sellel on sujuv kujundus. See on varustatud suure võimsusega elektrimootori ja tsentrifugaalventilaatoriga ning pakub ka tugevat imemisvõimsust, madala müratasemega tööd, mittenakkuvat määrdefiltrit ja lihtsat paigaldamist.

OHUTUSABINÕUD

Ärge mitte kunagi lubage lastel seadet kasutada.

Õhupuhasti on mõeldud ainult kodus kasutamiseks, ei sobi grillimiseks, röstimiseks ega muuks kaubanduslikuks otstarbeks.

Õhupuhastit ja selle filtrit tuleb korrapäraselt puhastada, et need püsiksid heas töökorras.

Puhastage õhupuhastit vastavalt kasutusjuhendile ja kaitske seadet põletusohu eest.

Keelake otsene küpsetamine gaasipliidist.

Hoidke köögi ruumi heas konvektsioonis.

Enne seadme ühendamist kontrollige toitejuhet kahjustuste suhtes.

Kahjustatud toitejuhet tohib asendada ainult kvalifitseeritud hoolduspersonal.

Ruum peab olema piisavalt ventileeritud, kui õhupuhastit kasutatakse samaaegselt gaasi või muid kütuseid põletavate seadmetega.

Õhk ei tohi sattuda lõõri, mida kasutatakse gaase või muid kütuseid põletavatest seadmetest tuleva suitsu väljutamiseks.

Järgida tuleb õhu väljalaskmist käsitlevaid eeskirju.

Lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalve all või kui nende ohutuse eest vastutaja on neid seadme ohutu kasutamise osas juhendanud.

Jälgige, et lapsed seadmega ei mängiks.

Ärge flambeerige õhupuhasti all.

ETTEVAATUST! Ligipääsetavad osad võivad kuumeneda, kui neid kasutatakse koos toiduvalmistamisseadmega.

• Ruumis peab olema piisav ventilatsioon, kui õhupuhastit kasutatakse samal ajal gaasi või muid kütuseid põletavate seadmetega (ei kohaldata seadmete suhtes, mis juhivad õhku ainult tagasi ruumi).
• Üksikasjad puhastusviisi ja sageduse kohta.
• Kui seadet ei puhastata juhiste kohaselt, tekib tuleoht. Ärge flambeerige õhupuhasti all.
• ETTEVAATUST! Ligipääsetavad osad võivad kuumeneda, kui neid kasutatakse koos küpsetusseadmetega.

Elektrilöögi oht.

Ühendage seade ainult korralikult maandatud pistikupessa. Kahtluse korral pidage nõu vastava kvalifikatsiooniga inseneriga.

Nende juhiste eiramine võib põhjustada surma, tulekahju või elektrilöögi.

Selles tootes kasutatav lamp ei sobi ruumi valgustamiseks.

Selle lambi eesmärk on valgustada ala toote kasutamiseks.

Elektripaigaldis.

Kogu paigalduse peab tegema pädev isik või kvalifitseeritud elektrik. Enne toite ühendamist veenduge, et toitepinge vastaks andmesildil olevale pingele.

Otseühendus

Seade tuleb ühendada otse vooluvõrku omnipolaarse kaitselüliti abil, mille minimaalne ava kontaktide vahel on 3 mm.

Paigaldaja peab veenduma õige elektriühenduse tegemises ja et see vastaks elektriskeemile.

Kaablit ei tohi painutada ega kokku suruda.

Kontrollige toitepistikut ja toitejuhet regulaarselt kahjustuste suhtes.

Kui toitejuhe on kahjustatud, tuleb see asendada spetsiaalse juhtme või koostuga, mis on saadaval tootja või selle teenindusagendi käest.

HOIATUS! See on I klassi seade ja see PEAB olema maandatud.

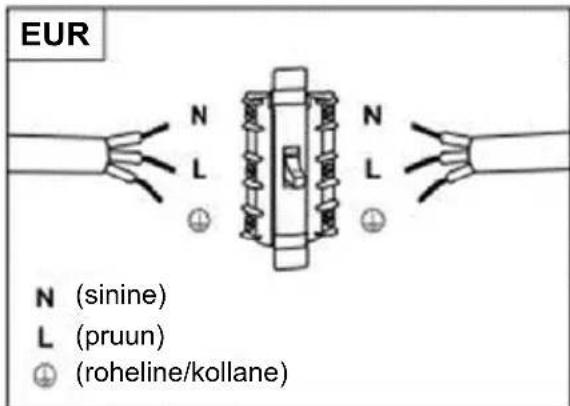

See seade on varustatud 3 südamikuga toitekaabliga, mis on järgmiste värvidega:

Pruun = L või pingestatud

Sinine = N või neutraalne

Roheline ja kollane = E või maandatud

UK

KAHEPOOLNE LÜLITIGA SULAVKAITSMEGA PISTIKUPESA KASUTAGE 3-AMPRIST KAITSET

Kaitsme nimiväärtus peab olema 3 amprit.

Standardsete paigaldustarvikute loend

Tehnilised andmed	Illustreeriv pilt	Kogus
Korpus		1
Ülemine väljalasketoru		1
Alumine väljalasketoru		1
Alumise väljalasketoru kronstein		1
Ülemise väljalasketoru kronstein		1
Riputusplaat		1
8 tüüblit 8 × 6 valget värvi		9
KruvidST4,0x30		9
7.2 kruvidST4,0x8		2

PAIGALDAMINE (seinale kinnitamine)

Kui teil on hoonest välja viiv väljalaskeava, saab õhupuhasti ühendada alloleval pildil näidatud viisil väljalaskekanaliga (email, alumiinium, painduv toru või muu mittesüttiv materjal, siseläbimõõduga 150 mm).

1. Enne paigaldamist lülitage seade välja ja ühendage see vooluvõrgust lahti.

1. Parima tulemuse saavutamiseks tuleb õhupuhasti paigaldada 65–75 cm kaugusele toiduvalmistamispinnast.

1. Puurige 3 x 8 mm augud kronsteini kinnitamiseks. Kruvige ja pingutage kronstein kaasasolevate kruvidega seinale.

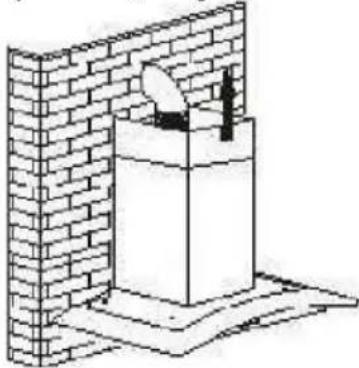

Kaldpaneeliga mudel

- Enne paigaldamist on vaja puurida 2 x 8 mm lisaauku kinnituskruvide ja kruvikorkide jaoks.

1. Tõstke õhupuhasti üles ja riputage see seinakronsteini konksu külge.

1. Kinnitage ühesuunaline klapp õhupuhasti õhu väljalaskeava külge. Seejärel kinnitage väljalasketoru ühesuunalise klapi külge, nagu allpool näidatud.

6.

i. Asetage klaas õhupuhasti ülaosas sobivasse asendisse. ii. Kinnitage 4 kruvi ja seib. Klaasi purunemise vältimiseks ärge keerake kruvisid liiga tugevasti kinni.

i. Asetage sisemine väljalasketoru välimisse väljalasketorusse. Seejärel tõmmake sisemist väljalasketoru ülespoole välja. Reguleerige vajaliku kõrguse saavutamiseks.

ii. Väljalasketoru kõrguse reguleerimiseks lükake seda. Kui soovitud kõrgus on saavutatud, kinnitage kinnitusava kinnituskruvide külge, nagu on näidatud allolevatel piltidel.

8.

i. Puurige plaadi II kinnitamiseks 2 x 8 mm augud. Kruvige ja pingutage plaat II kahe kaasasoleva kruviga seinale. ii. Paigaldage väljalaskeava seadmele ja kinnitage see kahe kruviga.

Standardsete paigaldustarvikute loend

Tehnilised andmed	Illustreeriv pilt	Kogus
Õhusuunaja		1
Kronstein		1
φ8 tüüblitφ8×φ6 valget värvi		2
KruvidST4,0x30		2
KruvidST3,5x12		2

PAIGALDAMINE (T-KUJULINE SUUNAJA, KUMERA KLAASIGA, SIRGE KLAASIGA MUDEL)

Õhusuunaja on esitatud komplekti kuuluvana ja see pole valikuline.

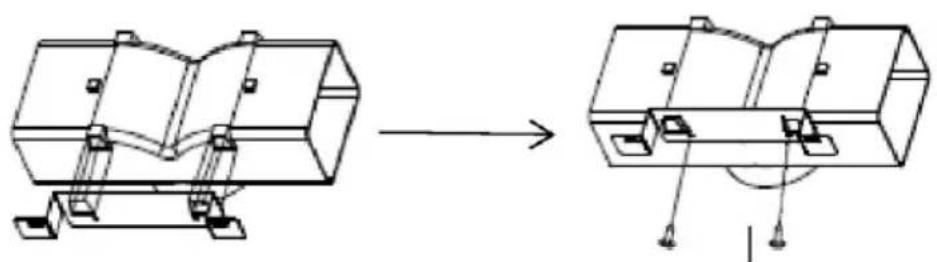

1. Enne paigaldamist köverdage kronsteini mõlemat otsa järgmiselt:

1. Kinnitage kronstein T-kujulise plastist väljalaskeava külge kaasasolevate kahe ST3,5x12 mm kruviga.

1. Puurige kaks auku tüüblite paigaldamiseks, seejärel kruvige ja pingutage kronstein seinale kahe ST4x30 mm kruviga.

1. Kinnitage väljalasketoru õhupuhasti õhu väljalaskeava külge allpool näidatud viisil:

1. Paigaldage väljalasketoru seadme külge ja fikseerige see.

Pange tähele: T-kujulist plastist väljalaskeava ja v-klappe ei tohi kasutada samal ajal. Saate kasutada neid kahel viisil: 1) lisage v-klapp olemasolevale väljalaskeavale; 2) kasutage T-kujulist plastist väljalaskeava, ärge lisage v-klappi.

Märkus. Toode on varustatud v-klapi tarvikuga. See tarvik ei ole toote paigaldamiseks, töötamiseks ja kasutamiseks kohustuslik.

Standardsete paigaldustarvikute loend

Tehnilised andmed	Illustreeriv pilt	Kogus
Õhusuunaja		1
Kronstein		1
φ8 tüüblitφ8×φ6 valget värvi		2
KruvidST4,0x30		2
KruvidST3,5x12		2

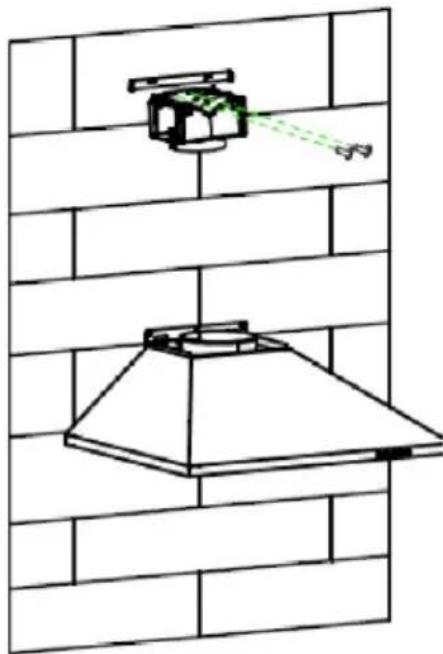

PAIGALDAMINE (PÜRAMIID- JA KALDMUDELITE ÕHUSUUNAJA)

Õhusuunaja on esitatud komplekti kuuluvana ja see pole valikuline.

1. Kinnitage kronstein T-kujulise plastist väljalaskeava külge kahe ST3,5x12 mm kruviga, mis on näidatud allpool:

1. Puurige seinale kaks auku tüüblite paigaldamiseks, seejärel kruvige ja pingutage kronstein seinale kahe ST4x30 mm kruviga.

1. Kinnitage väljalasketoru õhupuhasti õhu väljalaskeava külge allpool näidatud viisil:

1. Paigaldage väljalasketoru seadme külge ja fikseerige see.

Pange tähele: T-kujulist plastist väljalaskeava ja v-klappe ei tohi kasutada samal ajal. Saate kasutada neid kahel viisil: 1) lisage v-klapp olemasolevale väljalaskeavale; 2) kasutage T-kujulist plastist väljalaskeava, ärge lisage v-klappi.

Märkus. Toode on varustatud v-klapi tarvikuga. See tarvik ei ole toote paigaldamiseks, töötamiseks ja kasutamiseks kohustuslik.

PAIGALDAMINE (VENTILATSIOON SISERUUMIS)

Kui teil ei ole väljalaskeava hoonest väljapoole, ei ole väljalasketoru vaja ja paigaldus sarnaneb jaotises „PAIGALDAMINE (VENTILATSIOON HOONEST VÄLJA)” näidatud paigaldusega.

Löhnade püüdmiseks saab kasutada aktiveeritud söefiltrit.

Aktiveeritud söefiltri paigaldamiseks tuleb rasvafilter esmalt eemaldada.

Vajutage lukku ja tõmmake seda allapoole.

Ühendage aktiveeritud söefilter seadmega ja keerake seda päripäeva. Korrake sama teisel poolel.

Veenduge, et filter oleks kindlalt lukustatud. Vastasel juhul võib see lõdveneda ja muutuda ohtlikuks. Kui aktiveeritud söefilter on kinnitatud, on imemisvõimsus madalam.

KONFIGURATSIOON 1

KASUTAMINE

Nupp 1

Kui vajutate nuppu, lülitub taustavalgustus sisse ja ventilaator lülitub sisse väikesel kiirusel. Kui vajutate uuesti, lülitub ventilaator välja.

Seda kasutatakse köögi ventilatsiooniks. Sobib keetmise ja küpsetamise korral, mis ei tekita palju auru.

Nupp 2

Kui vajutate nuppu, lülitub taustavalgustus sisse ja ventilaator lülitub sisse keskmisel kiirusel. Kui vajutate uuesti, lülitub ventilaator välja.

Öhuvoolu kiirus sobib ideaalselt ventileerimiseks tavalise toiduvalmistamise käigus.

Nupp 3

Kui vajutate nuppu, lülitub taustavalgustus sisse ja ventilaator lülitub sisse suurel kiirusel. Kui vajutate uuesti, lülitub ventilaator välja.

Suure suitsu- või aurutiheduse korral vajutage suure kiirusega nuppu tõhusaima ventilatsiooni tagamiseks.

MÄRKUS. Kui samal ajal vajutatakse väikese/keskmise/suure kiiruse nuppe, töötab seade ainult suurimal kiirusel.

Valgustuse nupp

KONFIGURATSIOON 2

KASUTAMINE

Väljalülitusnupp

Sellega lülitatakse ventilaator välja.

Väikese kiiruse nupp

Seda kasutatakse köögi ventilatsiooniks. Sobib keetmise ja küpsetamise korral, mis ei tekita palju auru.

Keskmise kiiruse nupp

Õhuvoolu kiirus sobib ideaalselt ventileerimiseks tavalise toiduvalmistamise käigus.

Suure kiiruse nupp

Suure suitsu- või aurutiheduse korral vajutage suure kiirusega nuppu tõhusaima ventilatsiooni tagamiseks.

MÄRKUS. Kui samal ajal vajutatakse väikese/keskmise/suure kiiruse nuppe, töötab seade ainult suurimal kiirusel.

Valgustuse nupp

KONFIGURATSIOON 3

① Sisse-/väljalülitusnupp

Seda kasutatakse ventilaatori sisse-/väljalülitamiseks.

⊕ Kiiruse suurendamise nupp

Ventilaatori kiiruse suurendamiseks

- Kiiruse vähendamise nupp

Ventilaatori kiiruse vähendamiseks.

Valgustuse nupp

8 Digitaalne ekraan

Ventilaatori kiiruse kuva: „1“ väikese kiiruse puhul, „2“ keskmise kiiruse puhul, „3“ suure kiiruse puhul, „4“ võimendusfunktsiooni puhul.

Kiirtaimer: vajutage nuppe ⚠ ja ⏰ ning hoidke all 1 sekund, digitaalne ekraan vilgub ja 5 minutit toimub pöördloendus, 5 minuti pärast lülituvad mootor ja valgustus automaatselt välja ning 1 sekundi vältel kostab helisignaal.

Kiirendusfunktsioon

Sellel õhupuhastil on kiirendusfunktsioon. Kiirendi aktiveerimiseks vajutage nuppu kiirusele 4, sisestage õhupuhasti kasutamise suurim kiirus ja see suurendab kiirust 5 minutit, enne kui uuesti aeglustab.

HOOLDUS

Enne puhastamist lülitage seade välja ja ühendage vooluvõrgust lahti.

I Regulaarne puhastamine

Kasutage pehmet käetemperatuuril kergelt seebise veega või majapidamises kasutatava puhastusvahendiga niisutatud lappi. Ärge mitte kunagi kasutage seadme puhastamiseks metallpatju, kemikaale, abrasiivseid materjale ega jäika harja.

II Rasvafiltri igakuine puhastamine

OLULINE. Tuleohu vältimiseks puhastage filtrit iga kuu.

Filter kogub rasva, suitsu ja tolmu, seega filter mõjutab otseselt õhupuhasti tõhusust. Kui seda ei puhastata, koguneb rasvajääk filtrile (tõenäoline tuleoht). Puhastage seda kodumajapidamises kasutatava puhastusvahendiga.

III Aktiveeritud söefiltri iga-aastane puhastus

Kandke AINULT sellisele seadmele, mis on paigaldatud õhuringlusseadmena (ei ole hoonest välja ventileeritav). See filter püüab kinni lõhnad ja seda tuleb vahetada vähemalt kord aastas sõltuvalt õhupuhasti kasutamise sagedusest.

IV Lambipirni vahetamine

Eemaldage klaasilt kruvid, eemaldage õhupuhasti klaas. Leidke väljavahetamist vajav pirn, leiate selle valgustusseadmest, mis asub kupli katmata osas.

Ühendage valgusti juhtmestik lahti ning eemaldage lambipesad ja juhtmestik õhupuhasti küljest. Tähtis! Lambipirne ei ole võimalik eraldi vahetada, pirnid, pirnihoidikud ja juhtmestik peavad olema ühes komplektis. (Valgusdioodiga valgusti: MAX 1,5 W)

Paigaldage asenduspirnid, lambipesad ja juhtmestik algsete osadega samal viisil. Seejärel ühendage valgusti juhtmestik uuesti.

Paigaldage õhupuhasti klaas ja kinnitage klaasi kruvid. Veenduge, et kruvid oleksid täielikult kinni keeratud.

TÕRKEOTSING

Rike	Põhjus	Lahendus
Valgusti sisse lülitatud, kuid ventilaator ei tööta	Ventilaatori laba on kinni kiilunud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Mootor on kahjustatud.
Valgusti ja ventilaator ei tööta	Halogeenlamp põleb.	Asendage lambipirn õige nimiväärtusega.
	Toitejuhe on lahti tulnud.	Ühendage seade uuesti vooluvõrku.
Seadme tugev vibratsioon	Ventilaatori laba on kahjustatud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustehnikul.
	Ventilaatori mootorei ole tugevalt kinnitatud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Seade ei ole kronsteini külge korralikult kinnitatud.	Võtke seade maha ja kontrollige, et kronstein oleks õiges kohas.
Imemisjõudlus ei ole hea	Seadme ja töötasapinna vaheline kaugus on liiga suur	Reguleerige kaugus 65–75 cm peale

KLIENDIABI TEENUS

Kui te ei suuda tuvastada rikke põhjust, lülitage seade välja ja võtke ühendust abiteenusega.

TOOTE SEERIANUMBER. Kust ma selle leian?

Oluline on teatada abiteenusele oma tootekood ja selle seerianumber (16-kohaline kood, mis algab numbriga 3); leiate selle garantiisertifikaadilt või seadmel asuvalt andmeplaadilt.

See aitab vältida tehnikute asjatuid väljasõite, säästes seeläbi (ja kõige olulisem) vastavaid väljakutsetasusid.

KESKKONNAKAITSE

Elektrijäätmeid ei tohi visata olmejäätmete hulka. Andke vastava asutuse kaudu ringlusse. Pöörduge kohaliku omavalituse või jaemüüja poole, et saada nõu ringlussevõtu kohta.

Seade on märgistatud Euroopa Liidus kehtiva elektri- ja elektroonikaseadmetest tekkinud jäätmeid (elektroonikaromusid) käsitleva direktiivi 2012/19/EL kohaselt.

Seadme nõuetekohane kõrvaldamine aitab vältida potentsiaalset kahju keskkonnale ja inimeste tervisele, mis võiks kaasneda seadme nõuetele mittevastava utiliseerimisega.

Tootel olev sümbol näitab, et seda toodet ei tohi visata olmejäätmete hulka. Selle asemel tuleb see elektri- ja elektroonikaseadmete ringlussevõtuks toimetada sobivasse kogumispunkti. Jäätmete kõrvaldamine peab toimuma vastavalt kohalikele keskkonnaeeskirjadele.

Toote käitlemise, utiliseerimise ja ringlussevõtu kohta üksikasjalikuma teabe saamiseks võtke ühendust kohaliku omavalitsusega, jäätmeveoettevõttega või kauplusega, kust toote ostsite.

PAIGALDAMISE JA KASUTAMISE JUHEND

SISUKORD

SISSEJUHATUS 383

OHUTUSMEETMED 383

TEHNILISED ANDMED 386

PAIGALDAMINE (VÄLJATÕMBEÕHUGA) 387

PAIGALDAMINE (SISERUUMI ÕHUGA) 398

KOMPONENTIDE KIRJELDUS 399

KASUTAMINE 400

HOOLDUS 402

RIKKETE KÕRVALDAMINE 403
