Marca	Candy
Modello	CDG6CBP8W
Tipo di prodotto	Cappa aspirante decorativa a parete
Larghezza	60 cm
Profondità	50 cm
Altezza (senza condotto)	Circa 30 cm
Peso netto	Circa 12 kg
Alimentazione	220-240 V ~ 50 Hz
Potenza motore	250 W
Classe energetica	A+
Portata d'aria max	600 m³/h
Livello sonoro max	65 dB(A)
Numero di velocità	3 velocità + intensiva
Illuminazione	LED, 2 x 3 W
Funzionamento	Evacuazione o ricircolo (kit carbone incluso)
Filtro antigrasso	Alluminio, lavabile in lavastoviglie
Filtro a carbone attivo	Sostituzione consigliata ogni 6 mesi
Pulizia	Superficie esterna: panno umido e detergente delicato
Spegnimento automatico	Sì, dopo 24 ore
Indice di riparabilità	7,4 / 10
Ricambi disponibili	Filtri, lampadine, motore, pannello comandi
Garanzia	2 anni

Domande frequenti - CDG6CBP8W CANDY

Come installare la cappa Candy CDG6CBP8W?

L'installazione deve essere eseguita da un professionista qualificato. Fissare la cappa al muro utilizzando la dima fornita, collegare il condotto di scarico o installare il filtro a carbone per la modalità ricircolo, quindi collegare l'apparecchio a una presa 220-240 V.

Come pulire i filtri antigrasso?

I filtri in alluminio si lavano in lavastoviglie a bassa temperatura o a mano con acqua saponata. Asciugarli bene prima di rimetterli in posizione. Si consiglia una pulizia ogni 2 mesi.

Quando sostituire il filtro a carbone?

Il filtro a carbone attivo deve essere sostituito circa ogni 6 mesi, o più spesso se la cappa viene utilizzata intensamente. Non si pulisce e va gettato.

Come passare alla modalità ricircolo?

Se lo scarico esterno non è possibile, installare il filtro a carbone fornito nella cappa seguendo le istruzioni del manuale. La modalità ricircolo restituisce l'aria purificata in cucina.

Perché la cappa fa rumore?

Un rumore anomalo può essere causato da un filtro ostruito, un fissaggio allentato o un difetto del motore. Verificare prima i filtri e serrare le viti di montaggio. Se il problema persiste, contattare il servizio post-vendita.

Come cambiare la lampadina LED?

Sganciare il diffusore luminoso, scollegare la lampadina LED difettosa e collegare una nuova lampadina dello stesso tipo (3 W, attacco specifico). Rimontare il diffusore. Attenzione: scollegare la cappa prima di qualsiasi intervento.

Cosa fare se la cappa non si accende?

Controllare l'alimentazione elettrica (presa, interruttore). Se il pannello comandi non risponde, potrebbe esserci un difetto elettronico. Contattare un tecnico autorizzato Candy.

La cappa aspira male?

Assicurarsi che i filtri siano puliti e che il condotto di scarico non sia ostruito. Verificare anche che la cappa sia all'altezza corretta (65-75 cm sopra un piano cottura elettrico, 75-85 cm per una cucina a gas).

Qual è l'altezza di installazione ideale?

Per un piano cottura elettrico o a induzione, installare la cappa tra 65 e 75 cm sopra la superficie di cottura. Per un piano a gas, prevedere da 75 a 85 cm per evitare rischi di incendio.

Come ottenere ricambi?

I ricambi (filtri, lampadine, motore) sono disponibili presso il servizio clienti Candy o i rivenditori autorizzati. Utilizzare il riferimento CDG6CBP8W per ordinare.

MANUALE UTENTE CDG6CBP8W CANDY

PRECAUZIONI DI SICUREZZA 140

ELENCO COMPONENTI 143

INSTALLAZIONE (scarico esterno) 144

INSTALLAZIONE (ricircolo) 155

DESCRIZIONE DEI COMPONENTI 156

FUNZIONI 157

MANUTENZIONE 159

COSA FARE IN CASO DI PROBLEMI 160

SERVIZIO ASSISTENZA CLIENTI 161

CONFORMITÀ ALLE DIRETTIVE 161

PROTEZIONE DELL'AMBIENTE 162

INTRODUZIONE

Grazie per avere scelto questa cappa.

Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all'installazione, utilizzo e manutenzione dell'apparecchio.

Per poter utilizzare il prodotto in maniera corretta e sicura, prima dell'installazione e dell'utilizzo, La preghiamo di leggere attentamente il manuale di istruzione.

La cappa è realizzata con materiali di alta qualità e con un design aerodinamico.

È dotata di un motore elettrico ad elevata potenza e di un ventilatore che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da un filtro antigrasso e da una facile installazione.

PRECAUZIONI DI SICUREZZA

Non lasciare utilizzare il prodotto ai bambini.

Questo elettrodomestico (la cappa) è progettato esclusivamente per uso domestico, non è adatto per barbecue, rosticcerie e scopi commerciali.

La cappa e il suo filtro dovrebbero essere lavati

regolarmente in maniera tale da mantenerli in condizione di operare efficientemente.

Lavare la cappa seguendo il manuale di istruzioni e mantenere il prodotto lontano da pericoli di incendio.

Vietata la cottura direttamente dal fornello a gas.

Si prega di mantenere l'ambiente cucina in buone condizioni.

Prima di connettere questo strumento, controllare che il cavo di alimentazione non sia danneggiato. L'eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato.

Dovrebbe esserci un'adeguata ventilazione dell'ambiente quando la cappa è in funzionamento contemporaneamente ad apparecchi a gas o ad altri combustibili.

L'aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da apparecchi a gas o ad altri combustibili.

Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell'aria.

Questo apparecchio non è destinato all'utilizzo da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o con mancanza di esperienza e conoscenza, meno che non vi sia la supervisione e l'istruzione all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochino con tale apparecchio.

Non provocare fiamme libere al di sotto della cappa.

La cappa non è destinata ad essere installata sopra un piano cottura avente più di quattro elementi.

Questi devono essere una ventilazione adeguata della stanza quando la cappa viene utilizzata nello stesso tempo come apparecchi che bruciano gas o altri combustibili (non applicabile agli apparecchi che scaricano l'aria nella stanza);

I dettagli relativi al metodo e alla frequenza della pulizia.

Sussiste il rischio di incendio se la pulizia non viene eseguita secondo le istruzioni; non infiammare sotto la cappa;

ATTENZIONE: le parti accessibili possono surriscaldarsi se utilizzate con apparecchi di cottura.

Pericolo Scossa Elettrica

Il mancato rispetto di queste istruzioni può provocare morte, incendio e scosse elettriche.

La lampada utilizzata in questo prodotto non è adatta per l'uso nell'illuminazione di una stanza.

Lo scopo di questa lampada è fornire illuminazione per l'utilizzo del prodotto.

Installazione elettrica

Tutta l'installazione deve essere eseguita da una persona competente o qualificata elettricista. Prima di collegare la rete elettrica assicurarsi che la tensione della rete elettrica corrisponda alla tensione sulla targhetta dei dati tecnici.

Connessione diretta

L'apparecchio deve essere collegato direttamente alla rete mediante un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve assicurarsi che il collegamento elettrico sia stato realizzato correttamente e sia conforme allo schema elettrico.

Il cavo non deve essere piegato o compresso.

Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o un assemblaggio disponibile presso il produttore o il suo agente di assistenza.

AVVERTENZA: Questo apparecchio è di classe I e DEVE essere collegato a terra.

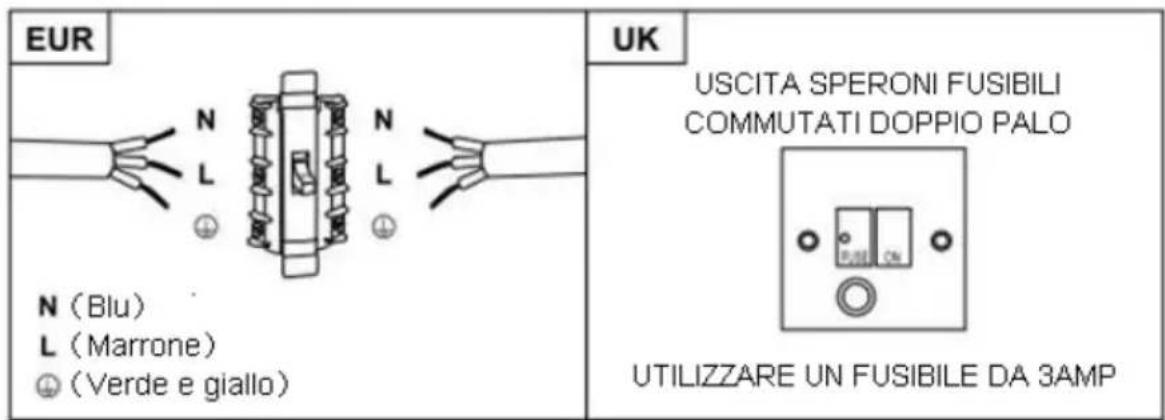

Questo apparecchio viene fornito con un cavo di alimentazione a 3 conduttori colorato come segue:

Marrone = L o Fase

Blu = N o Neutro

Verde e giallo = E o Terra

Il fusibile deve essere da 3 Ampere.

Elenco componenti per l'installazione standard

Descrizione	Illustrazione		Qtà
Cappa			1
Camino superiore			1
Camino inferiore			1
Supporto Camino Inferiore			1
Supporto Camino Superiore			1
Hanging Board			1
Fisher			9
Viti ST4.0×30			9
D7.2 Viti ST4.0×8			2

INSTALLAZIONE a parete (scarico esterno)

Se si dispone di uno scarico per l'evacuazione dell'aria verso l'esterno, la cappa può essere collegata, come mostrato nell'immagine, tramite un condotto di estrazione (smaltato, in alluminio, flessibile o in materiale non infiammabile) con diametro interno di 150 mm.

1. Prima che l'installazione sia completata, non collegare la spina di alimentazione alla presa di corrente.

La cappa deve essere posizionata a una distanza di 65-75 cm sopra il piano cottura per un'efficienza migliore.

1. Praticare 3 fori da 8mm per accomodare il supporto. Avvitare e stringere il supporto della cappa nel muro con le viti in dotazione.

È necessario praticare fori aggiuntivi 2x8mm e utilizzare viti di fissaggio e tappi a vite prima dell'installazione.

1. Fissare la valvola unidirezionale per l'uscita dell'aria della cappa. In seguito collegare il tubo di scarico sulla valvola unidirezionale come mostrato nella figura sottostante.

Tubo di evacuazione

6.

i. Posizionare il vetro in posizione appropriata sulla parte superiore della cappa.

ii. Fissare le 4 viti con le rondelle. Al fine di evitare la rottura del vetro, si prega di non stringere le viti troppo forte.

i. Collocare il camino interno nel camino esterno. Dopodiché estrarre il camino interno verso l'alto. Regolare in maniera tale da raggiungere l'altezza desiderata.

ii. Fare scorrere il camino per aggiustarne l'altezza. Una volta raggiunta l'altezza desiderata, appendere le viti al foro di fissaggio come mostrato nella figura sottostante.

7.

i. Realizzare due fori da 8mm per fissare la seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione.

ii. Allineare il camino nell'unità e fissarlo con le due viti.

Elenco componenti per l'installazione standard

DescrizionellustrazioneQtà
deflettoredell'aria		1
supporto		1
Fisher		2
VitiST4.0×30		2
VitiST3.5×12		2

INSTALLAZIONE (DEFLETTORE ARIA PERT-SHAPE, VETRO CURVO, MODELLI IN VETRO PIATTO):

Il deflettore aria è menzionato come incluso e non facoltativo.

1. Prima dell'installazione, curvare entrambe le estremità della staffa come mostrato di seguito:

2. Fissare la staffa all'uscita di plastica a forma di T con 2 viti ST3.5x12 mm fornite.

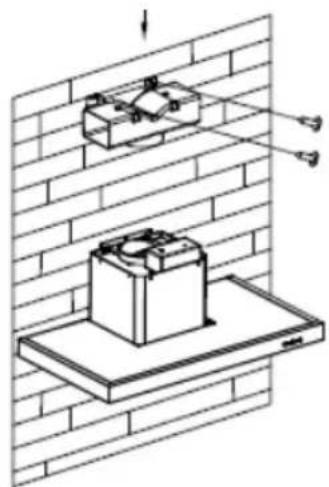

1. Praticare 2 fori per accogliere i tasselli, quindi avvitare e serrare la staffa sul muro con le 2 viti ST4x30 mm fornite.

1. Attaccare il tubo di scarico all'uscita dell'aria della cappa come mostrato di seguito:

1. Installare il camino sull'unità e fissarlo.

Nota: pregasi gentilmente notare: uscita in plastica a forma di T e lembi non possono essere utilizzati contemporaneamente. Si possono usare in due modi:

1) Aggiungere v-lembo sulle uscite esistenti; 2) Uso T-shaped uscita in plastica, senza add v-flap.

Nota: Il prodotto viene fornito con l'accessorio v-lembo. Questo accessorio non è obbligatorio per l'installazione, il funzionamento e l'uso del prodotto.

Elenco componenti per l'installazione standard

DescrizionelllustrazioneQtà
deflettoredell'aria		1
supporto		1
Fisher		2
VitiST4.0×30		2
VitiST3.5×12		2

INSTALLAZIONE (DEFLETTORE ARIA PER MODELLI PYRAMIDE

SLANT):

Aria deflettore è menzionato come incluso e non facoltativo.

1. Fissare la staffa all'uscita in plastica a forma di T con 2 viti ST3.5x12 mm fornite come mostrato di seguito:

1. Praticare 2 fori sulla parete per accogliere i tasselli, quindi avvitare e serrare la staffa sulla parete con le 2 viti ST4x30 mm fornite.

1. Attaccare il tubo di scarico all'uscita dell'aria della cappa come mostrato di seguito:

1. Installare il camino sull'unità e fissarlo.

Nota: le uscite in plastica a forma di T e i lembi non possono essere utilizzati contemporaneamente. Si possono usare in due modi: 1) Aggiungere i lembi sulle uscite esistenti; 2) Uso a T con uscita in plastica, senza lembi.

Nota: il prodotto viene fornito con l'accessorio lembo. Questo accessorio non è obbligatorio per l'installazione, il funzionamento e l'uso del prodotto.

INSTALLAZIONE (Ricircolo)

Nel caso non si abbia uno scarico esterno, il tubo flessibile di scarico è richiesto.

L'installazione è simile a quella mostrata nella sezione "INSTALLAZIONE (SCARICO ESTERNO)".

Il filtro al carbone attivo può essere utilizzato per eliminare gli odori. Per installare il filtro al carbone attivo, bisogna prima rimuovere il filtro anti-grasso premendo il gancio di sblocco.

Inserire il filtro al carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa cosa sull'altro lato.

Assicurarsi che il filtro sia bloccato. In caso contrario potrebbe allentarsi e provocare danni.

Una volta che il filtro al carbone attivo è attaccato, la potenza di aspirazione si abbasserà.

DESCRIZIONE DEI COMPONENTI

CONFIGURAZIONE 1

FUNZIONI

Pulsante 1

Il pulsante indica con retroilluminazione. Quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a bassa velocità. Quando si preme di nuovo, si spegne la ventola.

E' utilizzato per l'areazione della cucina. E' adatto durante l'ebollizione e la cottura che comporti poco vapore.

Pulsante 2

Il pulsante indica con retroilluminazione, quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a media velocità. Quando si preme di nuovo, si spegne la ventola.

E' adatto per la ventilazione durante operazioni standard di cottura.

Pulsante 3

Il pulsante indica con retroilluminazione, quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende ad alta velocità. Quando si preme di nuovo, si spegne la ventola.

Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

NOTE: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente il prodotto funzionerà con la velocità maggiore.

Pulsante Illuminazione

CONFIGURAZIONE 2

FUNZIONI

Pulsante Off 0

E' utilizzato per spegnere il ventilatore.

Pulsante Bassa Velocità 1

E' utilizzato per l'areazione della cucina. E' adatto durante l'ebollizione e la cottura che comporti poco vapore.

Pulsante Media Velocità 2

È adatto per la ventilazione durante operazioni standard di cottura.

Pulsante Alta Velocità 3

Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

NOTA: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente, il prodotto funzionerà con la velocità maggiore.

Pulsante Illuminazione

CONFIGURAZIONE 3

① Pulsante On/Off

È utilizzato per accendere/spegnere il ventilatore.

+ Pulsante di aumento velocità

Per aumentare la velocità del ventilatore.

- Pulsante di diminuzione velocità

Per diminuire la velocità della ventola.

Pulsante Luce

8 Display digitale

visualizzazione della velocità del ventilatore: "1" per la bassa velocità, "2" per la velocità media, "3" per alta velocità, "4" per la funzione Booster.

Quick Timer: Premere ⚠ e ⚡ tenere premuto per 1 secondo, display digitale a lampeggiare e in 5 minuti il conto alla rovescia, dopo 5 minuti il motore e la luce si spegne audio automatica e cicalino per 1 secondo.

Funzione Booster

Questo cappuccio ha una funzione di richiamo. Per attivare il booster, consente di velocizzare 4, entrerà in velocità massima, mentre il cofano è in uso e che farà aumentare la velocità per 5 minuti, prima di rallentare di nuovo.

MANUTENZIONE

Prima di procedere con la pulizia spegnere l'unità e staccare la spina.

I. Pulizia Regolare

Utilizzare uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzare spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l'unità.

II. Pulizia Mensile dei Filtri

IMPORTANTE: pulire I filtri ogni mese può prevenire i rischi d'incendio.

I filtri accumulano grasso, fumo e polvere..... influenzano, infatti, l'efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.

III. Pulizia Annuale dei Filtri Carbone

Applicabile SOLAMENTE ad unità installate a ricircolo.

Questo filtro intrappola gli odori e deve essere sostituito almeno una volta ogni anno a seconda della frequenza d'uso della cappa.

IV. Cambiare una lampadina

Svitare le viti dal vetro e rimuovere quest'ultimo. Localizzare la lampadina che deve essere sostituita. L'impianto in cui è posizionata è illustrato nella sezione qui sotto.

Rimuovere il collegamento elettrico e estrarre il portalampada dalla cappa. Importante: non è possibile cambiare solamente le lampadine, è necessario sostituire anche il circuito elettrico e il contenitore delle lampadine. (LED light: G4, MAX 1.5W)

Inserire le nuove lampadine, il contenitore e il circuito elettrico, poi riconnettere il circuito.

Riposizionare il vetro e le viti. Assicurarsi che le viti siano ben avvitate.

COSA FARE IN CASO DI PROBLEMI

Problema	Causa	Soluzione
Luce accesama ventola non	Laventolaè bloccata.	Spegnerel’unitàechiamare personalequalificatoperla riparazione.
	Ilmotoreè danneggiato.
Sialuceche ventolanon funzionanti	Lampadinaalogena bruciata..	Rimpiazzarelalampadina.
	Casoelettricostaccato	Rinserirelaspina.
Forte vibrazione della cappa	Laventolaè danneggiata.	Spegnerel’unitàechiamare personalequalificatoperla riparazione.
	Ilmotoredella ventolanonèben fissato	Spegnerel’unitàechiamare personalequalificatoperla riparazione.
	Lacappanonèben ancorataalsupporto.	Staccarel’unitàeverificare chelsupportisianonella correttaposizione
Aspirazione non soddisfacente	Distanzaeccessiva tralacappaedil pianocottura	Riposizioneadunadistanzadi 65-75cm

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 199121314.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o malfunzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messo in contatto direttamente con il

Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti

dell'operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

È indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia.

In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

PROTEZIONE DELL'AMBIENTE

I rifiuti elettrici non devono essere smaltiti insieme ai rifiuti domestici.

Questo prodotto è marchiato secondo la direttiva

Europea 2012/19/EU sui rifiuti

Questo simbolo indica che il prodotto non può essere trattato come i rifiuti normali.

Deve essere portato al centro ecologico per il riciclaggio dei prodotti elettrici ed elettronici.

Lo smaltimento deve essere effettuato in conformità alle normative locali per lo smaltimento dei rifiuti.

Per maggiori informazioni contattare l'ufficio locale della vostra città o il vostro servizio di smaltimento rifiuti o il negozio in cui avete comprato l'apparecchio.

Assicurarsi che il prodotto sia smaltito correttamente, contribuirà a prevenire potenziali conseguenze negative sull'ambiente e sulla salute umana, che altrimenti verrebbero danneggiati da uno smaltimento non corretto.

ISTRUZIONI PER L'USO E IL MONTAGGIO

INDICE

INTRODUZIONE 164

AVVERTENZE DI SICUREZZA 164

SPECIFICHE 167

MONTAGGIO (VERSIONE ASPIRANTE) 168

MONTAGGIO (VERSIONE CON RICIRCOLO) 179

PANNELLO DI CONTROLLO 180

FUNZIONAMENTO 181

MANUTENZIONE 183

POSSIBILI GUASTI 184

PROTEZIONE DELL'AMBIENTE 185

INTRODUZIONE
