CCE 16-1X - Afzuigkap CANDY - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap (wandmodel)
Merk	Candy
Model	CCE 16-1X
Afmetingen (B x D x H)	598 x 500 x 150-200 mm (kastdeel)
Gewicht	Ca. 10 kg
Afzuigcapaciteit	Max. 350 m³/u
Geluidsniveau (max)	65 dB(A)
Aantal snelheden	3
Verlichting	LED-lamp (1 x 1,5 W)
Filtertype	Vethoudend metaalfilter (afwasbaar)
Besturing	Drukknoppen
Installatie	Wandmontage; afvoer naar buiten of recirculatie (koolstoffilter optioneel)
Voeding	230 V / 50 Hz
Vermogen	120 W
Uitlaatdiameter	120 mm
Onderhoud filter	Metaalfilter reinigen om de 2-6 weken in vaatwasser of met de hand
Vervangen koolstoffilter	Indien recirculatie: om de 3-6 maanden vervangen
Lamp vervangen	LED-module vervangen door servicemonteur
Veiligheid	Automatische uitschakeling bij oververhitting
Reparatie en onderdelen	Originele Candy-onderdelen verkrijgbaar via klantenservice

Veelgestelde vragen - CCE 16-1X CANDY

Hoe maak ik het vetfilter van de Candy CCE 16-1X schoon?

Het vetfilter kan in de vaatwasser op 65°C worden gereinigd of met de hand in warm sop. Plaats het filter terug nadat het volledig droog is.

Hoe vervang ik de koolstoffilter bij recirculatie?

Schakel de afzuigkap uit. Verwijder het vetfilter, plaats de nieuwe koolstoffilter (optioneel) achter het vetfilter en zet alles terug. Vervang elke 3-6 maanden.

Wat moet ik doen als de afzuigkap niet aanzet?

Controleer de stroomtoevoer, de zekering en of de stekker goed in het stopcontact zit. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan de Candy CCE 16-1X als recirculatiekap worden gebruikt?

Ja, u kunt een koolstoffilter (los verkrijgbaar) plaatsen. Hiermee wordt de lucht gezuiverd en terug de keuken in geblazen.

Wat is de afzuigcapaciteit van dit model?

De maximale afzuigcapaciteit bedraagt 350 m³/u, geschikt voor keukens tot ongeveer 15 m².

Hoe stel ik de afzuigkap in op de hoogste stand?

Druk op de snelheidsknop (1-2-3) om de gewenste stand te selecteren. Stand 3 geeft de hoogste afzuigcapaciteit.

Wat zijn de afmetingen van de Candy CCE 16-1X?

De afzuigkap heeft een breedte van 598 mm, diepte van 500 mm en een kastdeelhoogte van 150-200 mm.

Hoe vervang ik de LED-verlichting?

De LED-lamp is een module die door een erkende monteur moet worden vervangen. Neem contact op met de klantenservice.

Is de afzuigkap geschikt voor buitenafvoer?

Ja, de kap kan worden aangesloten op een afvoerkanaal (diameter 120 mm) naar buiten.

Waar vind ik het serienummer van de afzuigkap?

Het serienummer staat op het typeplaatje aan de binnenkant van de afzuigkap, zichtbaar na verwijdering van het vetfilter.

GEBRUIKSAANWIJZING CCE 16-1X CANDY

Wij danken U dat U voor deze afzuigkap koos.

De inhoud van dit boekje eerst grondig doorlezen, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

□ Laat kinderen niet met het toestel spelen.
□ De afzuigkap is bestemd voor een huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doelen.
☐ De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.
☐ Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur.
□ Vermijd het rechtstreeks bakken op het kookfornuis.
□ Laat de keuken goed ventileren.
☐ Vooraleer u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalifieerde dienstenpersoon.
□ er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastroestellen of andere brandstoffen werkt.
□ de lucht magniet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensoriële en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

Gevaar voor elektrische

schokken

☐ De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus.☐ Als u deze instructies niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontat worden gehaald.

1. De afzuigkap moet op een afstand van 65\~75cm boven de kookplaat worden geplaatst.

1. Boor gaten van 3 x 8mm voor de console.Maak de console stevig vast aan de wand via de bijgeleverde schroeven.

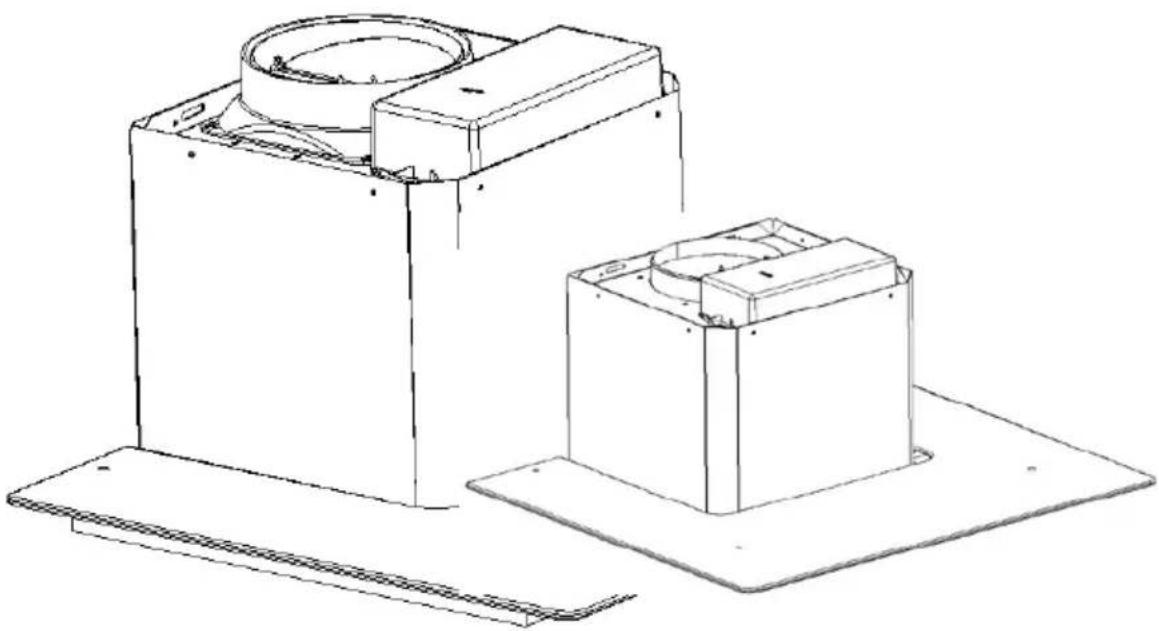

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

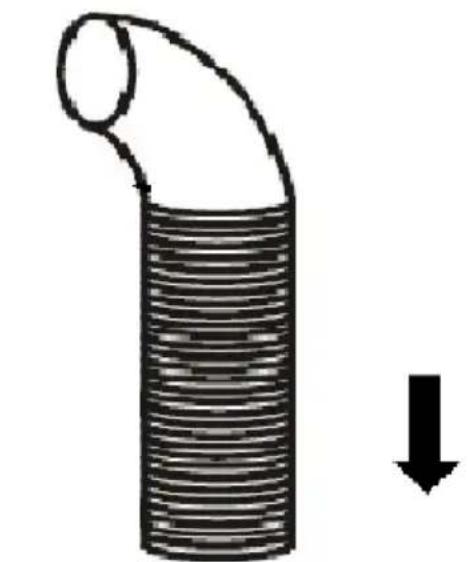

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

Uitlaatbuis

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

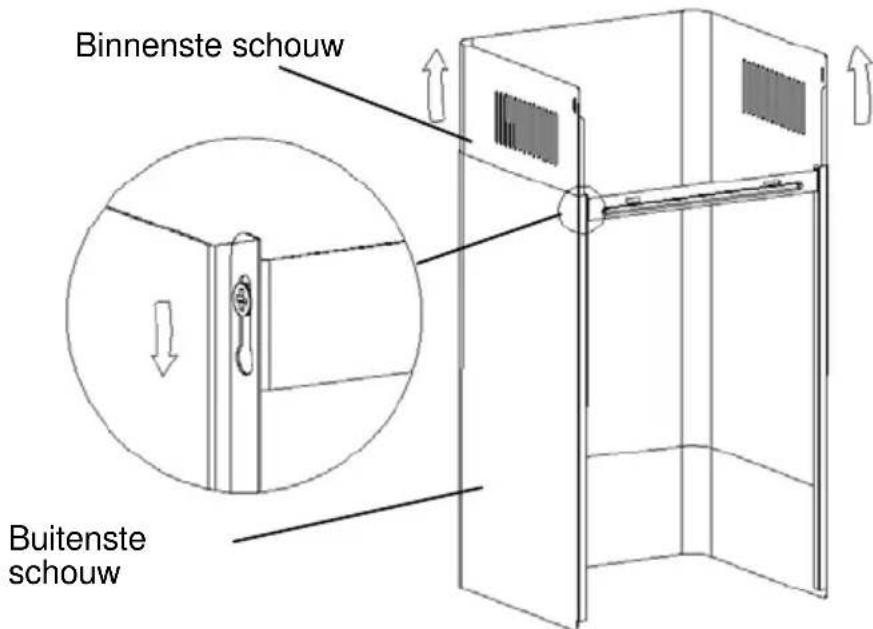

i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig vast aan de wand met de 2 schroeven.
ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is niet nodig.

De koolfilter kan gebruikt worden om geuren op te vangen.

Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstofffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omdat het gevaarlijk kan zijn.
o Wanneer u de koolstofffilter inschakelt, zal de zuigkracht verlagen.

BESCHRIJVING VAN DE COMPONENTEN

WERKING

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

Toets Lamp

NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

ONDERHOUD

Voor een onderhoud, schakel het toestel uit en haal de stekker van het

stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaren.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd wordt als hercirculatie toestel ( niet geventileerd naar buiten). De filter vangt geuren op die mintens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moet worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die moet vervangen worden. U vindt het in de lamp-fitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vast zijn.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar de ventilator werkt niet	Het ventilatorblad is vastgelopen	Schakel het toestel uit en laat het herstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp en ventilator werken niet.	Halogene gloeilamp verbrand.	Vervang de lamp door een ander met dezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopcontact
Harde trilling van het toestel	Ventilatorblad is beschadigd	Schakkl het toestel uit en laat het herstellen door een gekwalificeerde service.
	De motor van de ventilator staat niet stevig vast	Schakel het toestel uit en laat het herstellen door een gekwalifieerde service.
	Het toestel hangt niet goed op de beugel.	Haal het toestel van de beugel en controleer of de beugel juist geplaatst is.
Onvoldoende zuigkracht	Een te grote afstand tussen de kookplaat en de afzuigkap.	Regel opnieuw de afstand tot 65-75cm

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de technicus tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval.Recycleer indien mogelijk. Neem contact op met uw plaatselijke Autoriteit of handelaar voor recyclage advies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2002/96/EC met

betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
