CVMAD601N1 - Kuhinjska napa CANDY - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Candy
Model	CVMAD601N1
Kategorija	Napa
Električno napajanje	AC 110-240 V
Moč osvetlitve	2 x LED 2 W (tip DBR-2/65-H-64)
Hitrosti motorja	3 hitrosti (Nizka, Srednja, Visoka) + Ustavitev
Minimalna namestitvena razdalja	Plinski štedilnik: 75 cm; Električni: 65 cm
Premer odvodne cevi	150 mm (notranji)
Maščobni filtri	Kovinski sitasti filtri (pralni)
Filter z aktivnim ogljem	Možnost, zamenjava vsake 3 do 6 mesecev
Funkcionalnosti	Ustavitev, Nizka, Srednja, Visoka, Osvetlitev
Vzdrževanje in čiščenje	Čistite nerjaveče jeklo z mehko krpo; maščobne filtre: milna voda
Varnost	Samodejni izklop ni omenjen; protipovratni ventil; varna pritrditev
Nadomestni deli in popravljivost	LED žarnice, ki jih zamenja strokovnjak; filtri so na voljo
Splošne informacije	Namestitev s strani usposobljenega električarja; upoštevanje odvodnih standardov

Pogosto zastavljena vprašanja - CVMAD601N1 CANDY

Kakšna je minimalna razdalja med napo in kuhalno ploščo?

Za plinski štedilnik je minimalna razdalja 75 cm. Za električni štedilnik je 65 cm. To razdaljo je treba upoštevati za optimalno in varno delovanje.

Kako očistiti maščobne filtre na napi?

Sitaste filtre lahko očistite ročno tako, da jih potopite v toplo milnico za približno 3 minute, nato nežno očistite s krtačo. Pustite, da se naravno posušijo, brez izpostavljanja soncu.

Kako pogosto je treba zamenjati filter z ogljem?

Filter z aktivnim ogljem je treba zamenjati vsake 3 do 6 mesecev, odvisno od vaših kuharskih navad. To omogoča dobro lovljenje vonjav.

Kako zamenjati LED žarnico na napi?

Najprej izključite napo. Po ohladitvi odstranite sprednji pokrov z izvijačem, zamenjajte okvarjeno LED z enako vrsto (2W, LSD-B2) in namestite pokrov nazaj. Po potrebi pokličite strokovnjaka.

Kaj storiti, če se napa ne vklopi ali motor ne deluje?

Najprej preverite varovalke in ali je napajalni kabel pravilno priključen. Če luč deluje, motor pa ne, preverite položaj stikala. Če težava vztraja, kontaktirajte servisno službo.

Ali lahko uporabljam napo brez maščobnega filtra?

Ne, nevarno je in ni priporočljivo uporabljati nape brez maščobnih filtrov ali z zamazanimi filtri. To lahko povzroči nevarnost požara.

Kako pravilno namestiti napo?

Namestitev mora opraviti usposobljen električar. Upoštevajte minimalne razdalje, uporabite ustrezne pritrdilne vijake in poskrbite, da je odvodna cev kratka in ravna za optimalno delovanje.

Ali se napa lahko uporablja v recirkulacijskem načinu?

Da, z namestitvijo filtra z aktivnim ogljem lahko napa deluje v recirkulacijskem načinu za filtriranje vonjav brez zunanjega odvoda.

Kaj pomeni svetlobna lučka?

Napa ima vgrajeno osvetlitev. Pritisnite gumb za osvetlitev, da prižgete ali ugasnete luči. Indikator vzdrževanja ni omenjen.

Kako zmanjšati hrup nape?

Poskrbite, da je odvodna cev kratka in ravna brez pretiranih ovinkov. Redno čistite filtre. Uporabite najnižjo hitrost, ki zadostuje za vaše kuhanje.

NAVODILA ZA UPORABO CVMAD601N1 CANDY

1....Varnostna navodila
2.....Namestitev
3....Začetek uporabe kuhinjske nape
4....Odpravljanje težav
5....Vzdrževanje in čiščenje
6......Varstvo okolja

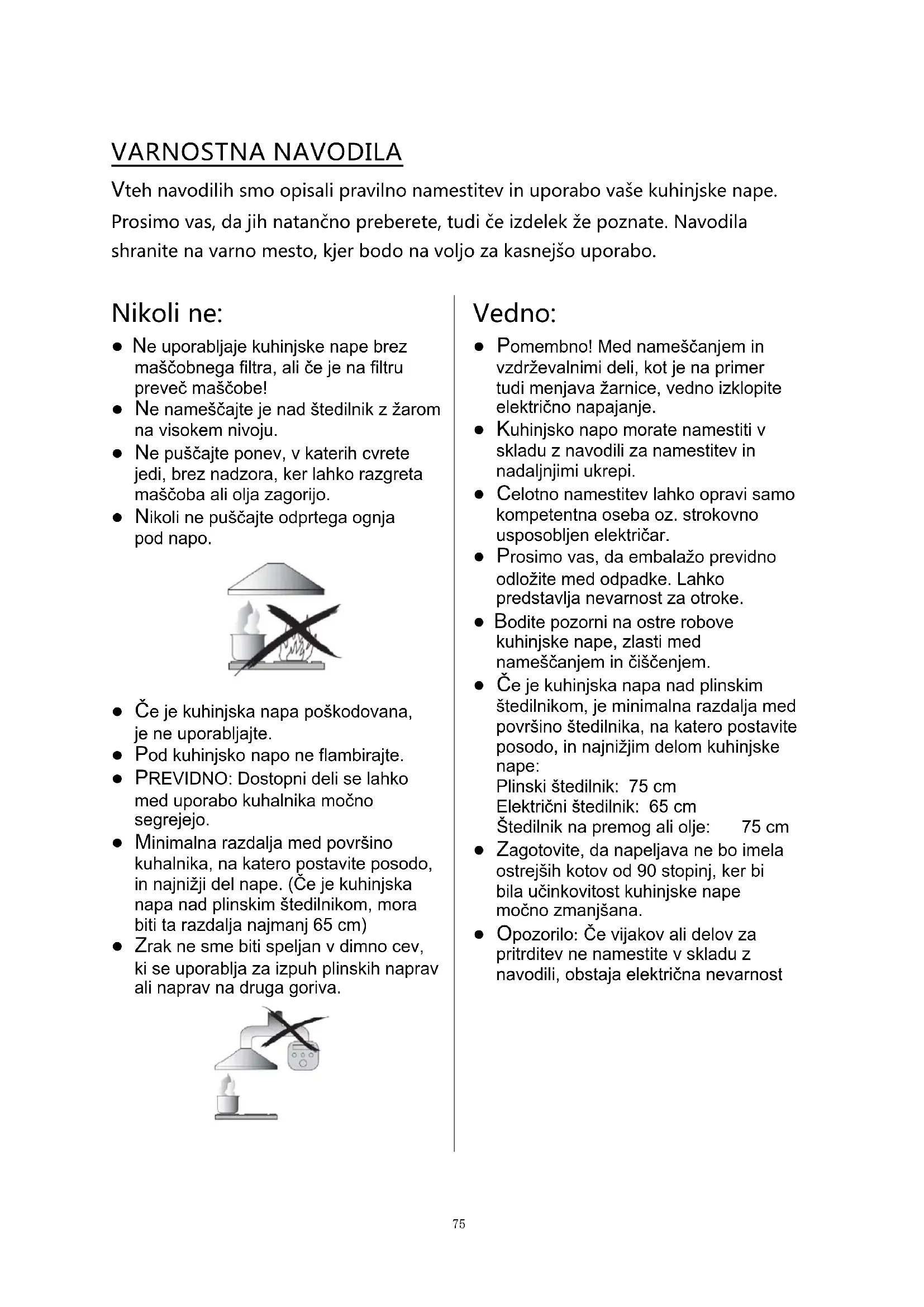

VARNOSTNA NAVODILA

Vteh navodilih smo opisali pravilno namestitev in uporabo vaše kuhinjske nape. Prosimo vas, da jih natančno preberete, tudi će izdelek že poznate. Navodila shranite na varno mesto, kjer bodo na voljo za kasnejšo uporabo.

Nikoli ne:

• Ne uporabljaje kuhinjske nape brez maščobnega filtra, ali će je na filtru preveč maščobe!
• Ne nameščajte je nad štedilnik z žarom na visokem nivoju.
• Ne puščajte ponev, v katerih cvrete jedi, brez nadzora, ker lahko razgreta maščoba ali olja zagorijo.
• Nikoli ne puščajte odprtega ognja pod napo.

• Če je kuhinjska napa poškodovana, je ne uporabljajte.
• Pod kuhinjsko napo ne flambirajte.
• PREVIDNO: Dostopni deli se lahko med uporabo kuhalnika močno segrejejo.
• Minimalna razdalja med površino kuhalnika, na katero postavite posodo, in najnižji del nape. (Če je kuhinjska napa nad plinskim štedilnikom, mora biti ta razdalja najmanj 65 cm)
• Zrak ne sme biti speljan v dimno cev, ki se uporablja za izpuh plinskih naprav ali naprav na druga goriva.

• Pomembno! Med nameščanjem in vzdrževalnimi deli, kot je na primer tudi menjava žarnice, vedno izklopite električno napajanje.
• Kuhinjsko napo morate namestiti v skladu z navodili za namestitev in nadaljnjimi ukrepi.
• Celotno namestitev lahko opravi samo kompetentna oseba oz. strokovno usposobljen električar.
• Prosimo vas, da embalažo previdno odložite med odpadke. Lahko predstavlja nevarnost za otroke.
• Bodite pozorni na ostre robove kuhinjske nape, zlasti med nameščanjem in čiščenjem.
• Če je kuhinjska napa nad plinskim štedilnikom, je minimalna razdalja med površino štedilnika, na katero postavite posodo, in najnižjim delom kuhinjske nape:
  Plinski štedilnik: 75 cm Električni štedilnik: 65 cm Štedilnik na premog ali olje: 75 cm
• Zagotovite, da napeljava ne bo imela ostrejših kotov od 90 stopinj, ker bi bila učinkovitost kuhinjske nape močno zmanjšana.
• Opozorilo: Če vijakov ali delov za pritrditev ne namestite v skladu z navodili, obstaja električna nevarnost

Vedno:

• Če kuhate na plinskem štedilniku, posode in ponve pokrijte s pokrovko.
• Ko je v načinu odvajanja, kuhinjska napa odstranjuje zrak iz prostora. Ne pozabite na ustrezno zračenje. Kuhinjska napa s prostora odstrani vonjave, ne pa tudi pare.
• Kuhinjska napa je primerna samo za uporabo v gospodinjstvih.

• Če je električni kabel poškodovan, ga mora zamenjati proizvajalec, serviser ali podobno kvalificirana oseba, da preprečite morebitne nevarnosti.
• Ta aparat lahko uporabljajo otroci, starejši od 8 let, ter osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem, vendar samo pod ustreznim nadzorom ali će imajo navodila za varno uporabo naprave in će razumejo morebitne nevarnosti. Otroci naj se z aparatom ne igrajo. Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora.

• Pozor: Napa in njeni dostopni deli se med delovanjem močno segrejejo. Bodite pozorni in ne dotikajte se vročih delov. Otroci, mlajši od 8 let, ne smejo biti v bližini kuhinjske nape, razen pod stalnim nadzorom.
• V prostoru mora biti zagotovljeno primerno zračenje, če kuhinjsko napo uporabljate hkrati s štedilnikom na plin ali na drugo gorivo.
• Obstaja nevarnost požara, če nape ne čistite v skladu z navodili
• Odvod zraka mora biti urejen v skladu s pravili.
• Napo redno čistite, pri čemer pa upoštevajte navodila v poglavju VZDRŽEVANJE.
• Podrobnosti načina in časovni intervali čiščenja so predstavljeni v poglavju o vzdrževanju in čiščenju v navodilih za uporabo.
• Podrobnosti načina in časovni intervali čiščenja so predstavljeni v poglavju o vzdrževanju in čiščenju v navodilih za uporabo.
• Brez nadzora otroci nape ne smejo čistiti in na njej ne smejo izvajati vzdrževalnih del.
• Ko hkrati delujejo kuhinjska napa in kuhinjski aparati, ki se napajajo razen z elektriko tudi z drugo energijo, negativni tlak v prostoru ne sme preseči 4 Pa (4 x 10-5 bar).
• OPOZORILO: Nevarnost požara: ne hraniti stvari na kuhalni površini.
• Ne uporabljajte parnega čistilnika.
• NIKOLI ognja ne poskušajte pogasiti z vodo, ampak izklopite aparat in nato ogenj prekrijte npr. s pokrovom ali protipožarno odejo.

NAMESTITEV (ODVOD ZRAKA IZ PROSTORA)

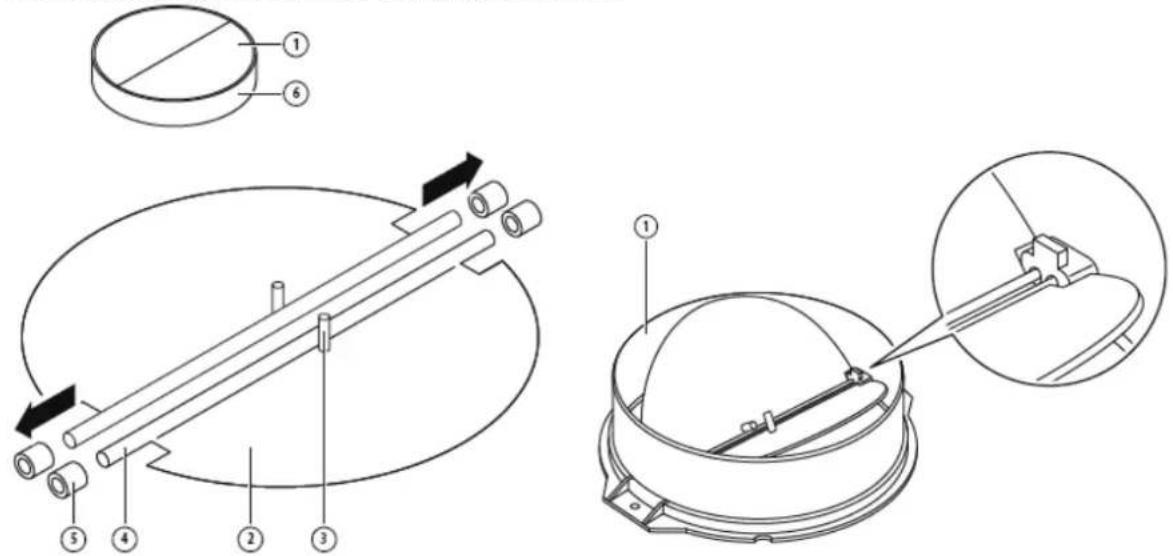

NAMESTITEV V-POKLOPCA

Če napa še nima vgrajenega V-poklopca, morate vi vgraditi obe polovici na ohišje nape. Slike prikazujejo samo primer montaže V-poklopca, način montaže se lahko pri različnih modelih in konfiguracijah razlikuje.

Za montažo V-poklopca, morate:

• montirati dve polovici v ohišje 6
- zatič 3 mora biti obrnjen navzgor;
- osi 4 je treba vstaviti v odprtine 5 na ohišju;
- celoten postopek ponovite za drugo polovico

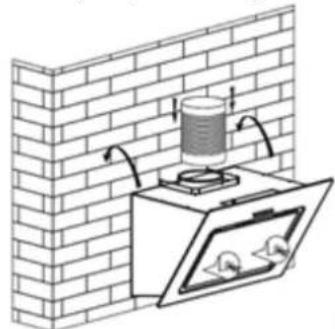

Če speljete odvod zraka iz hiše ven, lahko svojo kuhinjsko napo povežete, kot prikazuje slika spodaj, z napeljavo za odvod (emajl, aluminij, fleksibilne cevi ali gorljivi materiali z notranjim premerom 150 mm)

1. Pred namestitvijo napo izklopite in izključite z napajanja.

1. Kuhinjsko napo za optimalno učinkovitost namestite 65-75 cm nad kuhalno površino.

65cm 75cm 25.1

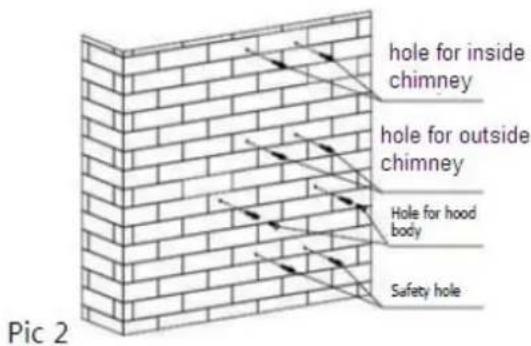

1. S svedrom, ki ima premer 8 mm izvrtajte 8 lukenj v steno, kjer ste izbrali položaj za ohišje in odvod kuhinjske nape. Glej sl. 2

1. V odprtine v steni, ki ste jih izvrtali, namestite vložke in privijte 2 × podporna vijaka ST4*40 mm do polovice, 2 mm naj gledata iz stene. Glej sl. 2

2. Obesite napo na podporna vijaka. Glej sl. 3.

3. Vstavite samovrezni vijak ST4*30 mm v varnostno luknjo in ga do konca privijte, da boste zagotovili, da je napa dobro pritrjena. Glej sl. 3

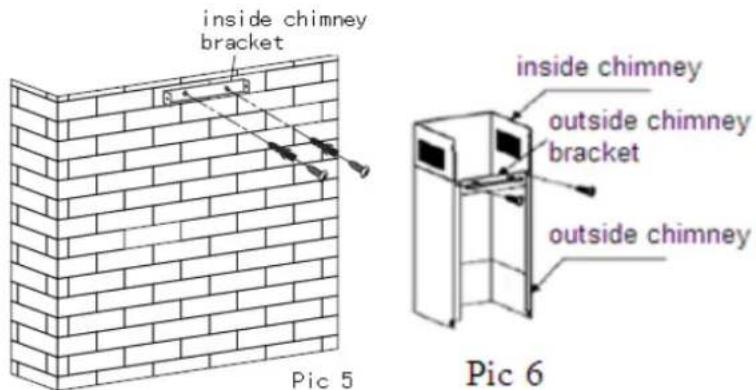

1. Namestite notranji nosilec odvoda: uporabite vijake ST4*40 za namestitev notranjega nosilca odvoda na steno. Glej sl. 5.

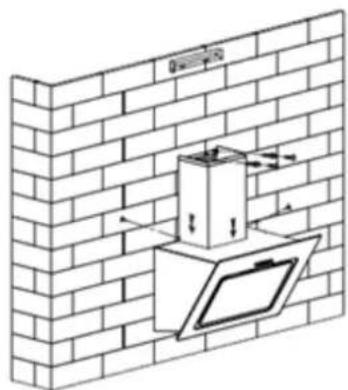

1. Namestite notranji in zunanji odvod: Namestite zunanji nosilec odvoda na zunanji nosilec z 2 vijakoma ST4*8 mm, zagotovite, da se notranji odvod lahko prosto giblje, glej sl. 6. 10 Fiksirajte odvod na napo: uporabite 2 vijaka ST4*8 mm za pritrditev nosilca zunanjega odvoda na napo, nato fiksirajte nosilec zunanjega odvoda na steno z vijaki ST4*40 mm. Glej sl. 7.

Opomba: Dva varnostna ventilatorja sta nameščena zadaj na ohišju in sicer s premerom 6 mm.

NASVETI ZA NAMESTITEV ODVAJANJA ZRAKA

Strogo morate upoštevati naslednja pravila, da bo odvod zraka optimalen:

• Odvodna napeljava naj bo kratka in ravna
• Ne zmanjšujte velikosti in ne omejujte odvodne napeljave
• Ko uporabljate fleksibilne napeljave, vedno namestite napeto napeljavo, da bodo izgube tlaka minimalne

- Če teh osnovnih pravil ne boste upoštevali, bo zmogljivost nape manjša in hrup med delovanjem večji.

- Celotno namestitev lahko opravi samo strokovno usposobljen električar ali druga kompetentna oseba.

- Sistem cevi nape ne priključujte na kakršenkoli obstoječ prezračevalni sistem, ki ga uporabljajo druge naprave, kot so toplovodne cevi plinske cevi, ogrevalne cevi.

- Kot zavoja prezračevalne cevi ne sme biti manjši od 120°; cev morate usmeriti vodoravno ali pa alternativno gre lahko cev navzgor iz začetne točke in jo speljemo po zunanji steni.

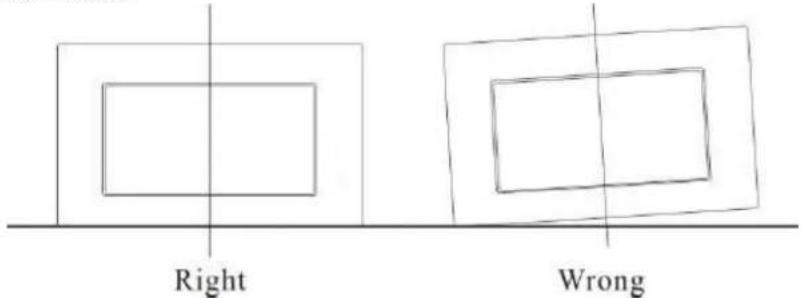

- Po namestitvi preglejte, da je napa v vodoravnem položaju, da preprečite nabiranje maščobe na enem delu.

Right Wrong

Prepričajte se, da je izbrana napeljava za namestitev nape skladna s predmetnimi standardi in je ognjevarna.

OPOZORILO:

Iz varn ostnih raz logov upo rabljajte v ijake pritrditev ali montažo, ki jih priporočamo v navodilih za uporabo.

Če vijakov ali delov za pritrditev ne namestite v skladu z navodili, obstaja električna nevarnost

Začetek uporabe vaše kuhinjske nape

Pritisnite gumb

a. Pritisnite gumb "Stop" in motor se zaustavi.
b. Pritisnite gumb "Počasi" in motor bo deloval počasi.
c. Pritisnite gumb "Srednje" in motor bo deloval s srednjo hitrostjo.
d. Pritisnite gumb "Hitro" in motor bo deloval hitro.
e. Pritisnite gumb "Luč" in obe luči bosta zasvetili. Pritisnite gumb še enkrat in luči prenehata svetiti

Stop

Low

Mid

High

Lamp

ODPRAVLJANJE NAPAK

Napaka	Možen vzrok	Rešitev
Luč sveti, motor pa ne deluje	Stikalo ventilatorja izklopljeno	Izberite položaj stikala ventilatorja.
	Preklop ventilatorja ni uspel Obrnite se na servisni center.
	Napaka motorja Obrnite se na servisni center.
Luč ne deluje, motor tudi ne.	Napaka na varovalkah	Ponastavite/Zamenjajte varovalke.
	Električni kabel je izključen	Ponovno vključite kabel v električni vtič.Vklopite električno napetost.
Puščanje olja	Enosmerni ventil in izhod nista dobro zatesnjena	Vzemite enosmerni ventil in zatesnite s tesnilnim sredstvom.
	Puščanje povezave odvoda in pokrova	Zatesnite priključek odvoda.
Luči ne delujejo.	Okvarjene žarnice ali z napako	Zamenjate žarnice ponavodilih.
Nezadostno sesanje	Razdalja med kuhinjsko napo in plinskim štedilnikom je prevelika	Napo nastavite na pravilno razdaljo.
Kuhinjska napa se nagiba.	Vijaki za pritrditev niso dovolj pritrjeni	Pritrdite viseč vijak, da bo vodoraven.

OPOMBA:

Vsa električna popravila aparata morajo biti skladna z lokalnimi, državnimi in zveznimi zakoni. V primeru dvomov se obrnite na servisni center preden

začnete z deli. Vedno najprej izključite napo iz električne napetosti, će jo odpirate.

VZDRŽEVANJE IN ČIŠČENJE

Pozor:

• Pred vzdrževalnimi deli ali čiščenjem je treba kuhinjsko napo izključiti iz električnega napajanja. Kuhinjsko napo izključite iz stenske vtičnice in vtič umaknite.

- Zunanje površine so občutljive na praske in odrgnine, zato upoštevajte navodila za čiščenje, da bo najboljši možen rezultat dosežen brez škode.

SPLOŠNO

Čiščenje in vzdrževalna dela se smejo izvajati, ko je napa hladna, zlasti med čiščenjem. Na površini nape ne puščajte bazičnih ali kislih snovi (limonin sok, kis itd.).

NERJAVNO JEKLO

Nerjavno jeklo je treba redno čistiti (npr. tedensko) za njegovo dolgo življenjsko dobo.

Osušite s čisto mehko krpo. Uporabi se lahko posebna tekočina za nerjavno jeklo.

OPOMBA:

Pri brisanju nerjavnega jekla morate preprečiti neželene praske in spraskan videz.

POVRŠINA NADZORNE PLOŠČE

Nadzorno ploščo lahko čistimo s toplo milnico. Krpa mora biti čista in dobro ožeta.

Odvečno vlago po čiščenju odstranite z mehko čisto krpo.

Pomembno

Čistite z nevtralnimi detergenti in ne uporabljajte ostrih kemikalij, močnih gospodinjskih detergentov ali abrazivnih izdelkov, ker lahko poškodujejo videz nape in potencialno lahko odstranijo natisnjene napise na nadzorni plošči in zaradi njih lahko preneha veljati garancija.

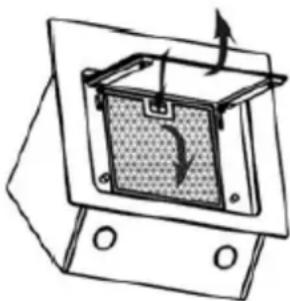

MREŽASTI MAŠČOBNI FILTER

Mrežaste filtre lahko čistite ročno. Namočite za 3 minute v vodo z detergentom, ki topi maščobo, nato jih na rahlo skrtačite z mehko krtačo. Ko krtačite, ne pritiskajte preveč, ker boste napo poškodovali. (Posušite naravno, ne neposredno na soncu)

Filtre pomivajte ločeno od pribora in kuhinjske posode. Priporočamo, da ne uporabljate sredstev za izpiranje.

• Filtre namestite v naslednjih korakih (Glej sliko zraven:
• Namestite filtre v reže na zadnji strani nape.
• Pritisnite gumb na ročaj filtra.
• Sprostite ročaj, ko je filter nameščen na položaj.
• Postopek ponovite za vse filtre.

Filter z aktivnim ogljem se lahko uporablja proti neprijetnim vonjem. Običajno je treba filter z ogljem zamenjati na tri ali šest mesecev, odvisno od kuharskih navad. Postopek namestitve filtrov z aktivnim ogljem je opisan spodaj.

1. Preden filter z ogljem namestite ali zamenjate, napo izključite iz električnega napajanja.
2. Pritisnite na zaklep filtra in odstranite mrežico filtra.
3. Obrnite filter z ogljem na obeh straneh motorja nasproti urnemu kazalcu. Filter z ogljem nadomestite z novim filtrom z ogljem.
4. Namestite mrežico filtra.
5. Vtič priključite v stensko vtičnico.

• Prepričajte se, da je filter varnostno blokiran. V nasprotnem filter ne bo pritrjen in bo predstavljal nevarnost.
• Ko je dodan filter z aktivnim ogljem, bo moč sesanja manjša.

MENJAVA ŽARNICE

Pomembno

✿ Žarnico mora zamenjati proizvajalec, serviser ali podobno kvalificirana oseba.
✿ Vedno najprej izklopite električno napetost in se šele nato lotite del na ap aratu. kmenjate žarn ico, se najprej prepričajte, da se bo popolnoma ohladila, šele nato se jo lahko dotikate.
✿ Ko delate s sijalkami, jih držite s krpo ali rokavicami, da ne bodo prišle v st ik z znoj em, ker b i s e skrajšala življenjska doba sijalke.

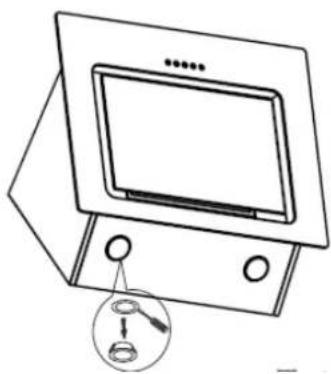

LUČI LED:

• Najprej napo izklopite in izključite.
• Počakajte, da se žarnica najprej ohladi in jo šele nato zamenjajte.
• Sprednji del odstranite z izvijačem.
• Previdno izvlecite lučko LED in jo zamenjajte z istim tipom lučke LED (2*2 W LSD-B2 LED)
• Sprednji del ponovno namestite z izvijačem.
  • ILCOS D koda za to luč je: DBR-2/65-H-64
• Moduli LED, z vgrajeno predstikalno napravo - okrogla lučka
• Maks. watt: 2 W
• Obseg napetosti: AC 110-240V
• Dimenzije:

64

Ta naprava je označena v skladu z Evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi iz leta 2013 v zvezi z električnimi in elektronskimi napravami (OEEO). OEEO vsebuje tako snovi, ki onesnažujejo okolje (ki imajo lahko negativen vpliv na okolje), kot navadne elemente (ki se jih da ponovno uporabiti). Pomembno je, da gre OEEO skozi posebne postopke obdelave, v katerih se odstranijo in ustrezno odložijo onesnaževalci, hkrati pa se predela materiale. Posamezniki igrajo pomembno vlogo pri tem, da OEEO ne obremenjuje okolja; zato je ključnega pomena, da sledimo tem korakom:

- OEEO ne smemo obravnavati kot ostale gospodinjske odpadke; - OEEO je treba odnesti na ustrezno zbirališče, s katerim upravlja mestni svet ali registrirano podjetje.

V mnogih državah so za velike kose OEEO omogočena tudi posebna zbiranja na domu. Ko kupite novo napravo, lahko staro napravo predate prodajalcu, ki jo mora enkratno brezplačno sprejeti, će je naprava enake vrste in ima enake funkcionalnosti kot kupljena naprava.

OPOMBA:

V nadaljevanju je prikazano, kako zmanjšamo celotni vpliv na okolje (uporabo energije) med kuhanjem).

(1) Kuhinjsko napo namestite na primerno mesto z zadostnim zračenjem.
(2) Kuhinjsko napo redno čistite, da se zračne poti ne bodo blokirale.
(3) Po kuhanju ne pozabite izključiti luči v napi.
(4) Po kuhanju ne pozabite izključiti nape.

INFORMACIJE O RAZGRAJEVANJU

Nape ne razgradite drugače, kot je prikazano v navodilih za uporabo. Nape ne more razgraditi uporabnik. Po koncu življenjske dobe je ne smete odložiti med gospodinjske odpadke. Za nasvet se lahko obrnete na svoje lokalne oblasti ali na podjetje za recikliranje
