CVMAD601N1 - Kuchynský digestor CANDY - Bezplatný návod na obsluhu

Typ produktu	Odťahový digestor
Značka	Candy
Model	CVMAD601N1
Kategória	Digestor
Elektrické napájanie	AC 110-240 V
Svetelný výkon	2 x LED 2 W (typ DBR-2/65-H-64)
Rýchlosti motora	3 rýchlosti (Nízka, Stredná, Vysoká) + Vypnutie
Minimálna inštalačná vzdialenosť	Plynový sporák: 75 cm; Elektrický: 65 cm
Priemer odvodného potrubia	150 mm (vnútorný)
Tukové filtre	Kovové sitové filtre (umývateľné)
Aktívny uhlíkový filter	Voliteľný, výmena každé 3 až 6 mesiacov
Funkcie	Vypnutie, Nízka, Stredná, Vysoká, Osvetlenie
Údržba a čistenie	Čistite nehrdzavejúcu oceľ jemnou handričkou; tukové filtre: mydlová voda
Bezpečnosť	Automatické vypnutie neuvádza sa; spätná klapka; bezpečné upevnenie
Náhradné diely a opraviteľnosť	LED žiarovky vymeniteľné odborníkom; filtre k dispozícii
Všeobecné informácie	Inštalácia kvalifikovaným elektrikárom; dodržiavanie noriem odvádzania

Často kladené otázky - CVMAD601N1 CANDY

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Pre plynový sporák je minimálna vzdialenosť 75 cm. Pre elektrický sporák je to 65 cm. Táto vzdialenosť musí byť dodržaná, aby sa zabezpečila optimálna a bezpečná prevádzka.

Ako čistiť tukové filtre digestora?

Sitové filtre je možné čistiť ručne ponorením do teplej mydlovej vody na približne 3 minúty, potom jemne vykefovať. Nechajte ich prirodzene uschnúť bez vystavenia slnku.

Ako často treba vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa musí vymeniť každé 3 až 6 mesiacov v závislosti od vašich kuchynských návykov. To udržiava dobré zachytávanie pachov.

Ako vymeniť LED žiarovku digestora?

Najskôr odpojte digestor. Po vychladnutí odstráňte predný kryt skrutkovačom, vymeňte chybnú LED za rovnaký typ (2W, LSD-B2) a nasaďte kryt späť. V prípade potreby zavolajte odborníka.

Čo robiť, ak sa digestor nerozsvieti alebo motor nefunguje?

Najskôr skontrolujte poistky a či je napájací kábel správne zapojený. Ak svetlo funguje, ale motor nie, skontrolujte polohu spínača. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem použiť digestor bez tukového filtra?

Nie, je nebezpečné a neodporúča sa používať digestor bez tukových filtrov alebo so znečistenými filtrami. Môže to spôsobiť riziko požiaru.

Ako správne nainštalovať digestor?

Inštaláciu musí vykonať kvalifikovaný elektrikár. Dodržiavajte minimálne vzdialenosti, použite vhodné upevňovacie skrutky a uistite sa, že odvodné potrubie je krátke a rovné pre optimálny výkon.

Môže byť digestor použitý v režime recirkulácie?

Áno, inštaláciou aktívneho uhlíkového filtra môže digestor pracovať v režime recirkulácie na filtrovanie pachov bez vonkajšieho odvodu.

Čo znamená svetelná kontrolka?

Digestor má vstavané osvetlenie. Stlačením tlačidla Osvetlenie zapnete alebo vypnete svetlá. Nie je uvedená žiadna kontrolka údržby.

Ako znížiť hluk digestora?

Uistite sa, že odvodné potrubie je krátke a rovné bez nadmerných ohybov. Pravidelne čistite filtre. Použite najnižšiu rýchlosť, ktorá je dostatočná pre vaše varenie.

NÁVOD NA OBSLUHU CVMAD601N1 CANDY

1 Bezpečnostné pokyny
2 ...... Inštalácia (odvetrávanie do exteriéru)
3 Prvé kroky pri používaní kuchynského odsávača
4 Riešenie problémov
5. Údržba a čistenie
6 Ochrana životného prostredia

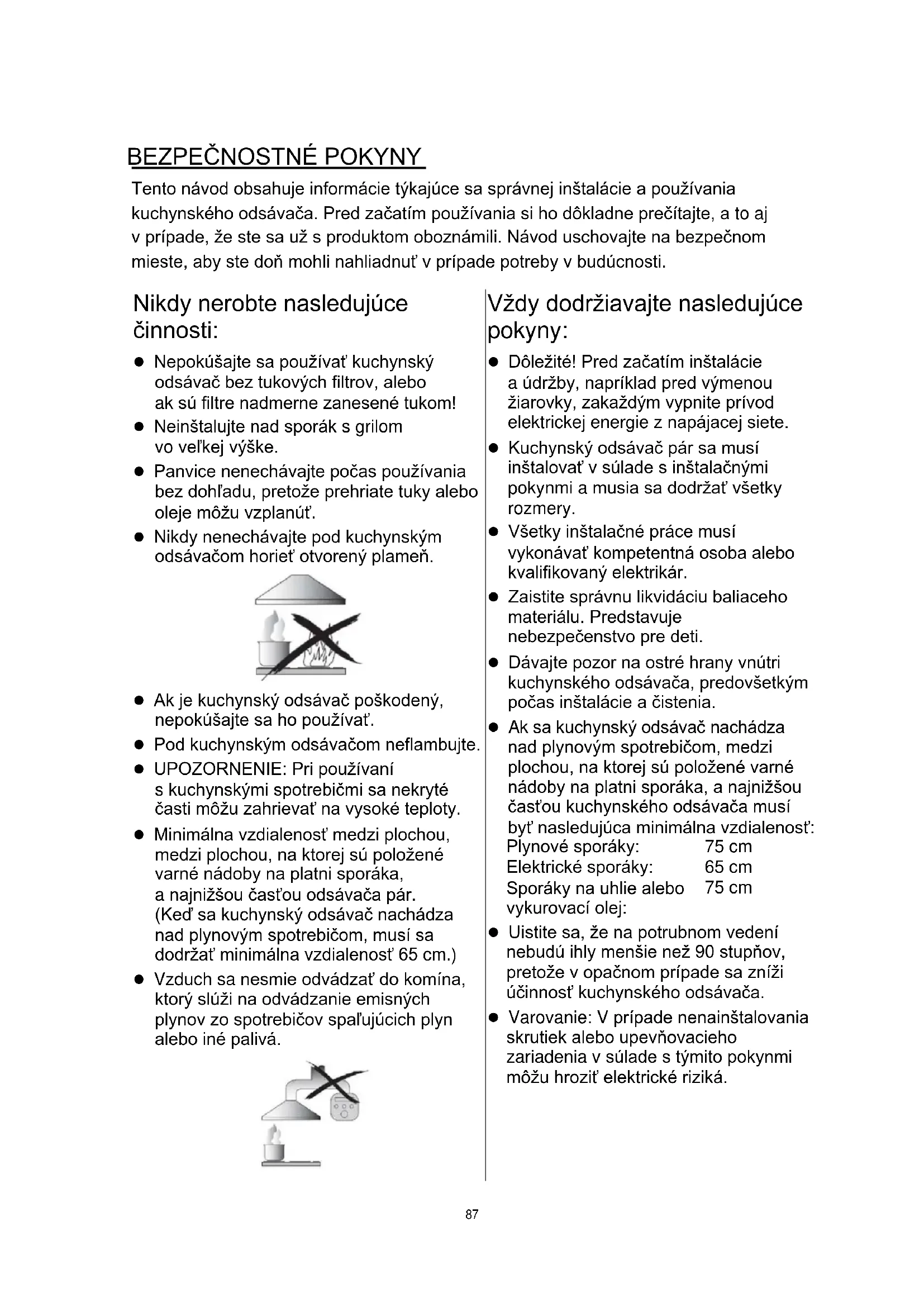

BEZPEČNOSTNÉ POKYNY

Tento návod obsahuje informácie týkajúce sa správnej inštalácie a používania kuchynského odsávača. Pred začatím používania si ho dôkladne prečítajte, a to aj v prípade, že ste sa už s produktom oboznámili. Návod uschovajte na bezpečnom mieste, aby ste doň mohli nahliadnuť v prípade potreby v budúcnosti.

Nikdy nerobte nasledujúce činnosti:

• Nepokúšajte sa používať kuchynský odsávač bez tukových filtrov, alebo ak sú filtre nadmerne zanesené tukom!
• Neinštalujte nad sporák s grilom vo vel'kej výške.
• Panvice nenechávajte počas používania bez dohl'adu, pretože prehriate tuky alebo oleje môžu vzplanút'.
• Nikdy nenechávajte pod kuchynským odsávačom horieť otvorený plameň.

• Ak je kuchynský odsávač poškodený, nepokúšajte sa ho používať.
• Pod kuchynským odsávačom neflambujte.
• UPOZORNENIE: Pri používaní s kuchynskými spotrebičmi sa nekryté časti môžu zahrievať na vysoké teploty.
• Minimálna vzdialenost' medzi plochou, medzi plochou, na ktorej sú položené varné nádoby na platni sporáka, a najnižšou časťou odsávača pár. (Ked' sa kuchynský odsávač nachádza nad plynovým spotrebičom, musí sa dodržat' minimálna vzdialenost' 65 cm.)
• Vzduch sa nesmie odvádzať do komína, ktorý slúži na odvádzanie emisných plynov zo spotrebičov spaľujúcich plyn alebo iné palivá.

Vždy dodržiavajte nasledujúce pokyny:

- Dôležité! Pred začatím inštalácie a údržby, napríklad pred výmenou žiarovky, zakaždým vypnite prívod elektrickej energie z napájacej siete.

- Kuchynský odsávač pár sa musí inštalovat' v súlade s inštalačnými pokynmi a musia sa dodržať všetky rozmery.

- Všetky inštalačné práce musí vykonávať kompetentná osoba alebo kvalifikovaný elektrikár.

- Dávajte pozor na ostré hrany vnútri kuchynského odsávača, predovšetkým počas inštalácie a čistenia.

- Ak sa kuchynský odsávač nachádza nad plynovým spotrebičom, medzi plochou, na ktorej sú položené varné nádoby na platni sporáka, a najnižšou čast'ou kuchynského odsávača musí byt' nasledujúca minimálna vzdialenost':

Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlie alebo 75 cm vykurovací olej:

- Uistite sa, že na potrubnom vedení nebudú ihly menšie než 90 stupňov, pretože v opačnom prípade sa zníži účinnosť kuchynského odsávača.

- Varovanie: V prípade nenainštalovania skrutiek alebo upevňovacieho zariadenia v súlade s týmito pokynmi môžu hroziť elektrické riziká.

Vždy dodržiavajte nasledujúce pokyny:

• Pri príprave pokrmov na plynovom sporáku vždy zakrývajte hrnce a panvice pokrievkami.
• Kuchynský odsávač počas prevádzky v režime odsávania odvádza vzduch z miestnosti. Dohliadnite na dodržiavanie vhodných opatrení týkajúcich sa vetrania. Kuchynský odsávač odstraňuje z miestnosti pachy, no neodstraňuje paru.
• Kuchynský odsávač je určený iba na použitie v domácnosti.

• Ak je poškodený vonkajší napájací kábel, v záujme eliminácie akéhokol'vek rizika ho musí vymenit' výrobca, jeho servisný zástupca alebo rovnako kvalifikovaná osoba.
• Deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností či vedomostí môžu tento prístroj používať pod dohl’adom, resp. po poučení a oboznámen sa s bezpečným spôsobom používania a porozumení možným nebezpečenstvám. Deti sa so spotrebičom nesmú hrat’. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Varovanie: Pred sprístupnením elektrických svoriek treba bezpodmienečne odpojit' všetky napájacie obvody.

Vždy dodržiavajte nasledujúce pokyny:

• Upozornenie: Spotrebič a jeho nekryté časti sa počas prevádzky môžu zahrievat' na vysoké teploty. Dávajte pozor, aby ste sa nedotkli nahriatych prvkov. Deti mladšie než 8 rokov nesmú mat' prístup k zariadeniu, pokial' nie sú pod neustálym dozorom.
• Ak sa kuchynský odsávač používa súčasne so spotrebičmi spal'ujúcimi plyn alebo iné palivá, treba zaistiť dostatočné vetranie miestnosti.
• Ak sa nevykonáva čistenie v súlade s pokynmi, hrozí nebezpečenstvo požiaru.
• Je potrebné zaistit' plnenie nariadení týkajúcich sa odvádzania vzduchu.
• Spotrebič pravidelne čistite podľa postupu uvedeného v kapitole ÚDRŽBA.
• Z bezpečnostných dôvodov používajte iba veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.
• Podrobné informácie o postupe a intervaloch čistenia nájdete v časti tohto návodu na obsluhu venovanej údržbe a čisteniu.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Ked' sa kuchynský odsávač používa súčasne so spotrebičmi napájanými inou než elektrickou energiou, záporný tlak v miestnosti nesmie prekročit' 4 Pa (4 x 10-5 barov).
• VAROVANIE: Nebezpečenstvo požiaru: na povrch varnej dosky neodkladajte žiadne predmety.
• Nepoužívajte parný čistič.
• Požiar sa NIKDY nepokúšajte hasit' vodou. Spotrebič najprv vypnite a plameň zakryte napr. pokrievkou alebo hasiacou rúškou.

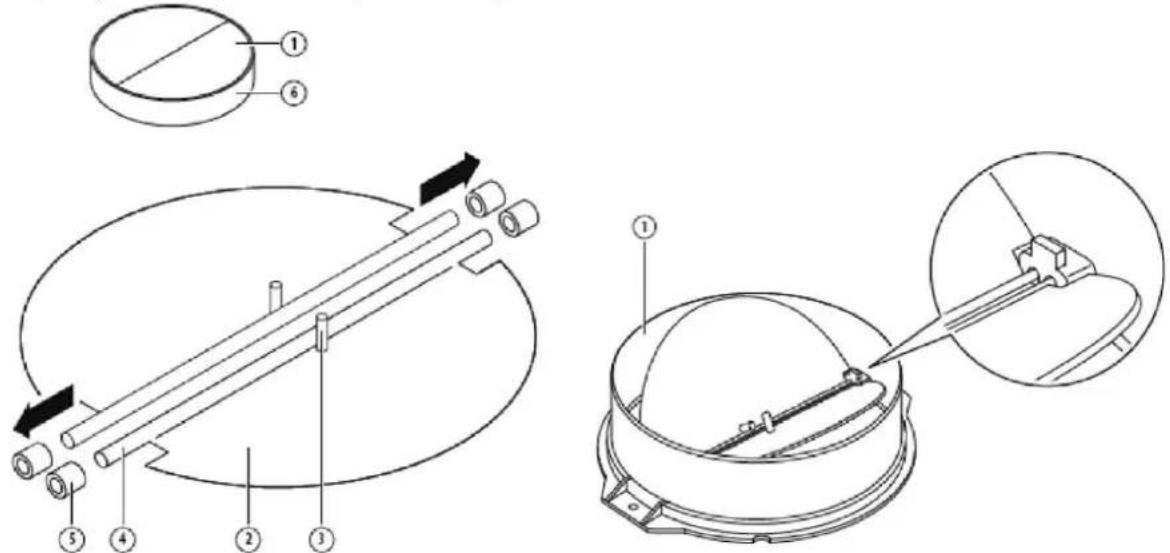

INŠTALÁCIA (ODVETRÁVANIE DO EXTERIÉRU) MONTÁŽ V-KLAPKY

Ak odsávač pár nemá zostavenú V-klapku 1, mali by ste pripevnit jej polovice na jeho telo. Obrázky zobrazujú len príklad montáže V-klapky, výstup môže byt rôzny podl'a rôznych modelov a konfigurácie.

Pri montáži V-klapky 1 by ste mali:

• Namontovat' dve polovice 2 do tela 6
• kolík 3 by mal byt' orientovaný smerom nahor;
  • 4 by sa mala vložit' do otvorov 5 na tele;
• zopakujte všetky činnosti pre druhú polovicu

Ak máte vyvedený výstup do exteriéru, kuchynský odsávač môžete pripojit' podl'a nasledujúceho obrázka pomocou odsávacieho vedenia (nehorľavá smaltovaná hliníková flexibilná rúra s vnútorným priemerom 150 mm).

1. Pred inštaláciou vypnite zariadenie a odpojte ho od elektrickej zásuvky.

1. V záujme dosiahnutia najlepšieho účinku musí byt' medzi kuchynským odsávačom a varnou doskou zachovaná vzdialenost' 65 – 75 cm.

65cm 75cm Obr. 1

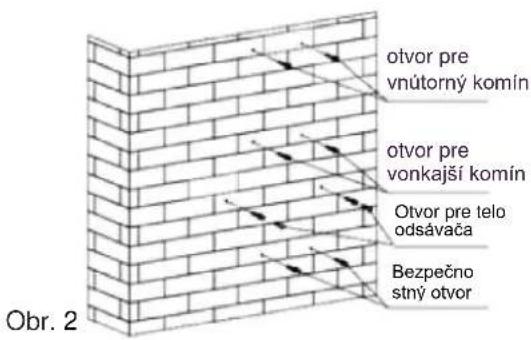

1. Pomocou vrtáku s priemerom 8 mm urobte 8 otvorov v stene v polohe, ktorú si vyhradíte na inštaláciu komína a tela odsávača pár. Pozrite obr. 2.

otvor pre vnútorný komín otvor pre vonkajší komín Otvor pre telo odsávača Bezpečno stný otvor Obr. 2

1. Do vyvítaných otvorov vsuňte rozpery, vsuňte do otvorov 2 podporné skrutky ST4*40 mm do polovice tak, aby 2 mm skrutky vyčnievali zo steny. Pozrite obr. 2.

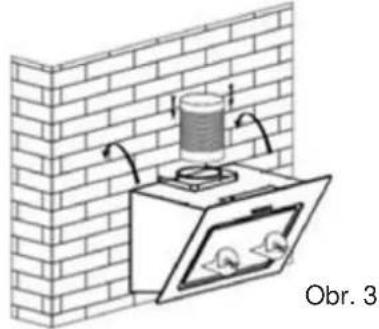

2. Zaveste odsávač pár na podporné skrutky. Pozri obr. 3.
3. Vložte samoreznú skrutku ST4*30 mm do bezpečnostných otvorov a úplne ju utiahnite, aby ste sa uistili, že odsávač bude dobre upevnený. Pozrite obr. 3.

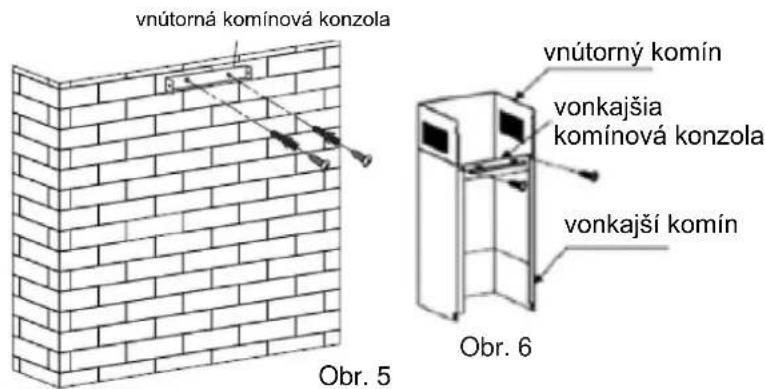

1. Nainštalujte vnútornú komínovú konzolu. Na inštaláciu vnútornej konzoly komína na stenu použite skrutky ST4*40. Pozri obr. 5.

vnútorná komínová konzola vnútorný komín vonkajšia komínová konzola vonkajší komín Obr. 5 Obr. 6

1. Namontujte vnútorný komín a vonkajší komín: Nainštalujte vonkajšiu komínovú konzolu na vonkajší komín, použite 2 ks skrutiek ST4*8mm, pričom sa uistite, že sa vnútorný komín môže vol'ne pohybovať, pozri Obr. 6.

2. Upevnite komíny na kuchynský odsávač: použite 2 ks skrutiek ST4*8 mm na upevnenie vonkajšej konzoly komína na konzolu odsávača, potom upevnite vonkajšiu konzolu komína na stenu, použite skrutky ST4*40 mm. Pozri obr. 7.

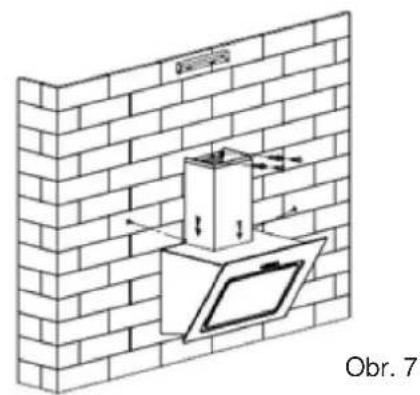

1. Upravte výšku vnútorného komína podl'a polohy vnútornej konzoly komína a upevnite ho 2 ks skrutiek ST4*8mm. Pozrite obr. 8.

Poznámka: Na zadnom kryte sa nachádzajú dva bezpečnostné otvory s priemerom 6 mm.

TIPY NA INŠTALÁCIU VÝFUKOVÉHO POTRUBIA

Na dosiahnutie optimálneho odsávania vzduchu musíte prísne dodržiavať nasledujúce pravidlá:

• Výstupné potrubie musí byt' krátke a rovné.
- Veľkost' výstupného potrubia neskracujte, ani ho neobmedzujte.
- Pri použití flexibilného potrubia vždy nainštalujte potrubie v roztiahnutom stave, aby sa minimalizoval pokles tlaku.
- Nedodržanie týchto základných pokynov zníži výkon a zvýši hladinu hluku kuchynského odsávača.
- Všetky inštalačné práce musí vykonávat kompetentná osoba alebo kvalifikovaný elektrikár.
- Potrubný systém odsávača pár nepripájajte na existujúci systém vetrania, ktorý sa používa pre iné zariadenie, ako je rúra ohrievača, plynové potrubie, plynový sporák alebo potrubie na odvádzanie horúceho vzduchu.

• Uhol ohybu vetracieho potrubia by nemal byt' menší ako 120°. Potrubie musíte smerovat' vodorovne, alebo by potrubie malo stúpat' od počiatočného bodu a malo by byt' vedené k vonkaišej stene.

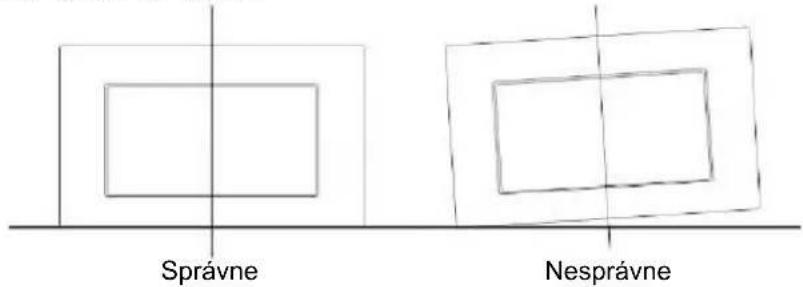

• Po inštalácii sa uistite, že je kuchynský odsávač v rovine, aby sa zabránilo zhromaždovaniu tukov na konci.

Správne Nesprávne

Dbajte na to, aby výstupné potrubie zvolené pre inštaláciu spíňalo príslušné normy a aby bolo nehorľavé.

VAROVANIE:

Z bezpečnostných dôvodov používajte iba veľkosti upevňovacích alebo montážnych skrutiek, ktoré sú uvedené v tomto návode na obsluhu.
Ak by ste nenainštalovali skrutky alebo upevňovacie zariadenia podľa pokynov, môžu hroziť riziká zásahu elektrickým prúdom.

Prvé kroky pri používaní kuchynského odsávača

Tlačidlo

Porucha	Možná príčina	Riešenie
Svetlo svieti, ale motor nefunguje	Vypnutý prepínač ventilátora	Vyberte polohu prepínača ventilátora.
	Porucha prepínača ventilátora	Obrátte sa na servisné stredisko.
	Porucha motora	Obrátte sa na servisné stredisko.
Svetlo nesvieti, motor nepracuje	Vypálené poistky v dome.	Resetujte/vymeňte poistky.
	Voľný alebo odpojený napájací kábel	Kábel znova zapojte do elektrickej zásuvky. Zapnite elektrickú zásuvku.
Únik oleja	Nedostatočné utesnenie jednosmerného ventilu a výstupu	Odmontujte jednosmerný ventil a utesnite tesniacim prostriedkom.
	Únik cez pripojenie medzi komínom a krytom	Odmontujte a utesnite komín.
Svetlá nesvietia	Rozbité/chybné žiarovky	Žiarovky vymeňte podľa tohto návodu.
Nedostatočné odsávanie	Príliš veľká vzdialenosť medzi kuchynským odsávačom a vrchnou časťou sporáka	Kuchynský odsávač namontujte do správnej vzdialenosti.
Kuchynský odsávač sa nakláňa	Nedostatočne utiahnutá upevňovacia skrutka	Utiahnite závesnú skrutku a uveďte ju do vodorovnej polohy.

POZNÁMKA:

Všetky elektrické opravy tohto spotrebiča musia byt' v súlade s miestnymi, vnútroštátnymi a federálnymi zákonmi. V prípade akýchkol'vek pochybností sa obrát'te sa servisné stredisko, skôr než sa pustíte do takýchto prác.

Zariadenie pred otvorením vždy odpojte od zdroja napájania.

ÚDRŽBA A ČISTENIE

Upozornenie:

- Vonkajšie povrchy sú citlivé a je možné ich l'ahko poškriabať alebo odriet', preto dodržiavajte pokyny týkajúce sa čistenia, aby ste dosiahli najlepšie možné výsledky bez poškodenia.

VŠEOBECNÉ POKYNY

Nehrdzavejúca ocel' sa musí pravidelne (každý týždeň) čistit', aby sa zaistila dlhá životnosť. Na osušenie po čistení použite čistú, jemnú handričku. Môže sa používať špeciálna čistiaca kvapalina na nehrdzavejúcu ocel'.

POZNÁMKA:

Utieranie vykonávajte v smere pozdíž textúry nehrdzavejúcej ocele, aby na nej nezostali nevzhľadné šmuhy.

POVRCH OVLÁDACIEHO PANELA

Používajte neutrálne čistiace prostriedky a nepoužívajte agresívne čistiace chemikálie ani silné čistiace prostriedky určené na použitie v domácnosti alebo abrazívne prípravky, pretože negatívne vplývajú na vzhľad výrobku, môžu odstránit' symboly vytlačené na ovládacom paneli a ich použitie spôsobí stratu záruky od výrobcu.

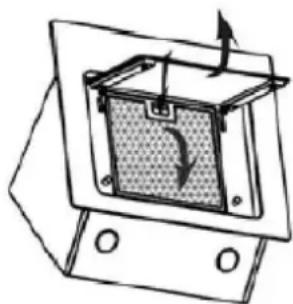

DRÔTENÉ TUKOVÉ FILTRE

Drôtené filtre sa dajú čistit' ručne. Namočte filtre na dobu asi 3 minút do vody s čistiacim prostriedkom na uvoľnenie mastnoty a jemne ich očistite mäkkou kefou . Nepoužívajte príliš veľký tlak, vyhýbajte sa poškodeniu. (Nechajte prirodzene vyschnút', nie na priamom slnečnom svetle)

Filtre by mali byt' umývané samostatne od riadu a kuchynských potrieb. Odporúča sa nepoužívať leštidlo.

• Postup inštalácie filtrov je uvedený v nasledujúcich štyroch krokoch (pozri obrázok vedl’a):
• Filter nasmerujte do otvorov na zadnej strane odsávača.
• Stlačte tlačidlo na rukoväti filtra.
• Po vložení filtra do polohy uvoľnite rukoväť.
• Ak chcete nainštalovat' všetky filtre, postup zopakujte.

Filter s aktivnym uhlím je možné použit' na zachytenie zápachu. V závislosti od frekvencie varenia by mal byt' filter aktivneho uhlia vymenený v rozmedzí troch alebo šiestich mesiacov. Postup inštalácie filtra s aktivnym uhlím je uvedený nižšie.

1. Pred inštaláciou alebo výmenou uhlíkových filtrov odpojte napájanie jednotky.
2. Stlačte zámok filtra a vyberte siet'ový filter.
3. Otočte uhlíkový filter na oboch stranách motora proti smeru hodinových ručičiek. Vymeňte uhlíkové filtre za nové uhlíkové filtre.
4. Umiestnite sietový filter.
5. Pripojte prívod elektrickej energie k siet'ovej zásuvke.

• Presvedčte sa, či je filter bezpečne zaistený. V opačnom prípade by sa mohol uvoľnit’ a spôsobit’ nebezpečenstvo.
• Po osadení filtra s aktivnym uhlím dôjde k zníženiu odsávacieho výkonu.

VÝMENA ŽIAROVKY

Dôležité:

Výmenu žiarovky musí vykonávať výrobca, jeho servisný zástupca alebo osoby s podobnou kvalifikáciou.
Pred začatím vykonávania akýchkol'vek prác na spotrebiči vždy vypnite prívod elektrickej energie. Pri manipulácii so žiarovkou sa uistite, že je úplne chladná, až potom ju uchopte do rúk.
✿ Pri manipulácii so žiarovkami použite na uchopenie žiaroviek handričku alebo rukavice, aby nedošlo ku kontaktu telesnej vlhkosti so žiarovkou, pretože to môže viest’ k skráteniu životnosti žiarovky.

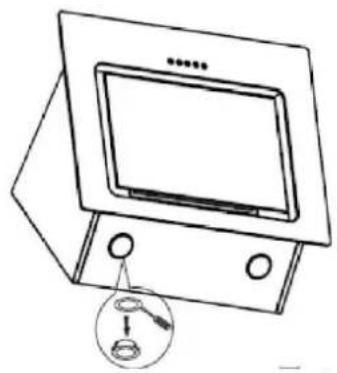

LED OSVETLENIE:

• Spotrebič najskôr vypnite a vytiahnite zástrčku zo zásuvky.
  • Pred výmenou počkajte, kým žiarovka nevychladne.
• Odstráňte prednú časť pomocou skrutkovača.
• Opatrne vytiahnite LED osvetlenie a nahrad'te ho rovnakým typom a menovitými údajmi (LED osvetlenie 2*2W LSD-B2)
• Prednú čast' nasad'te spät' na jednotku pomocou skrutkovača.
  • Kód ILCOS D tejto žiarovky je: DBR-2/65-H-64
• LED moduly, samonosné - okrúhle svietidlo
• Max. wattový výkon: 2 W
  – Rozsah napätia: AC: 110 – 240 V
• Rozmery:

64

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EÚ o predpisoch o odpade z elektrických a elektronických zariadení z roku 2013 týkajúcich sa elektrických a elektronických spotrebičov (OEEZ). OEEZ sa zaoberá znečist'ujúcimi látkami (ktoré môžu mať negatívny vplyv na životné prostredie) a základnými prvkam (ktoré sa môžu znovu použit'). Je dôležité, aby OEEZ podstúpili osobitr úpravy na správne odstránenie a likvidáciu znečist'ujúcich látok a obnovu všetkých materiálov. Jednotlivci môžu zohrávať dôležitú rolu pri zabezpečovaní toho, aby sa z OEEZ nestal problém životného prostredia; potrebné je dodržiavať niekol’ko základných pravidiel: - OEEZ sa nesmie nakladat’ ako s domovým odpadom; - OEEZ sa musia odvážať do vyhradených zberných oblastí spravovaných mestskou radou alebo registrovanou spoločnosťou. V mnohých krajinách môžu byť k dispozícii pre veľké OEEZ strediská zberu domového odpadu. Ked’ si kúpite nový spotrebič, starý spotrebič sa môže vrátiť dodávatel’ovi, ktorý ho musí prijať bezplatne ako jednorazovú záležitosť, pokial’ je spotrebič ekvivalentného typu a má rovnaké funkcie ako zakúpený spotrebič.

POZNÁMKA:

Nasledujúce informácie slúžia na zníženie celkového negatívneho vplyvu procesu varenia na životné prostredie (napr. spotreba energie).

Spotrebič nelikvidujte spôsobom, ktorý nie je uvedený v tomto návode na použitie. Likvidáciu spotrebiča nesmie vykonávať používatel’. Po uplynutí prevádzkovej životnosti sa spotrebič nesmie likvidovať spolu s komunálnym odpadom. Poradenstvo v súvislosti s recykláciou vám poskytnú miestne úrady alebo predstavitelia samosprávy.
