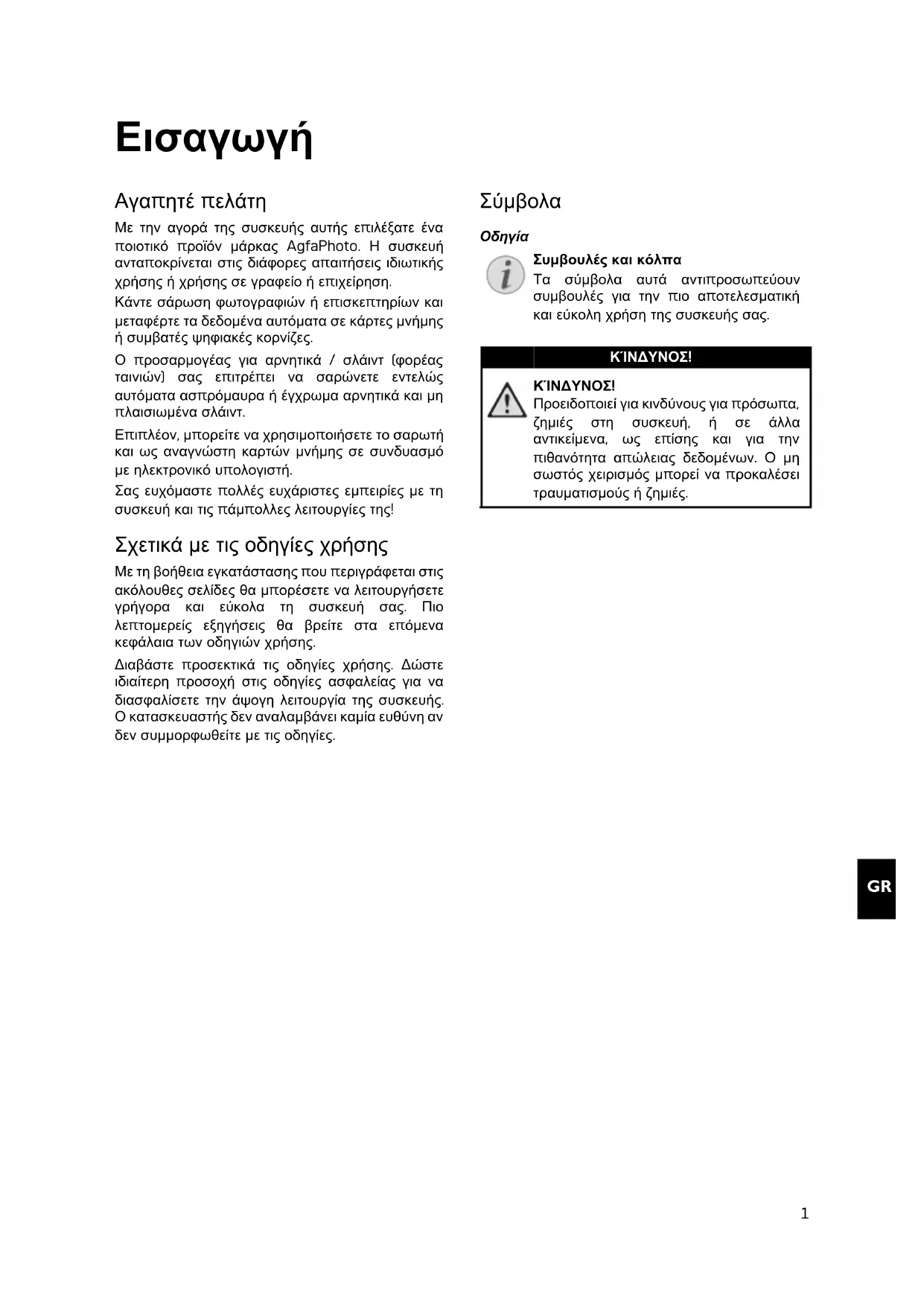

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS1150 AGFA

Με την αγορά της συσκευής αυτής επιλέξατε ένα ποιοτικό προϊόν μάρκας AgfaPhoto. Η συσκευή ανταποκρίνεται στις διάφορες απαιτήσεις ιδιωτικής χρήσης ή χρήσης σε γραφείο ή επιχείρηση.

Κάντε σάρωση φωτογραφιών ή επισκεπτηρίων και μεταφέρτε τα δεδομένα αυτόματα σε κάρτες μνήμης ή συμβατές ψηφιακές κορνίζες.

Ο προσαρμογέας για αρνητικά / σλάιντ (φορέας ταινιών) σας επιτρέπει να σαρώνετε εντελώς αυτόματα ασπρόμαυρα ή έγχρωμα αρνητικά και μη πλαισιωμένα σλάιντ.

Επιπλέον, μπορείτε να χρησιμοποιήσετε το σαρωτή και ως αναγνώστη καρτών μνήμης σε συνδυασμό με ηλεκτρονικό υπολογιστή.

Σας ευχόμαστε πολλές ευχάριστες εμπειρίες με τη συσκευή και τις πάμπολλες λειτουργίες της!

Σχετικά με τις οδηγίες χρήσης

Με τη βοήθεια εγκατάστασης που περιγράφεται στις ακόλουθες σελίδες θα μπορέσετε να λειτουργήσετε γρήγορα και εύκολα τη συσκευή σας. Πιο λεπτομερείς εξηγήσεις θα βρείτε στα επόμενα κεφάλαια των οδηγιών χρήσης.

Διαβάστε προσεκτικά τις οδηγίες χρήσης. Δώστε ιδιαίτερη προσοχή στις οδηγίες ασφαλείας για να διασφαλίσετε την άψογη λειτουργία της συσκευής. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη αν δεν συμμορφωθείτε με τις οδηγίες.

Σύμβολα

Οδηγία

Συμβουλές και κόλπα

Τα σύμβολα αυτά αντιπροσωπεύουν συμβουλές για την πιο αποτελεσματική και εύκολη χρήση της συσκευής σας.

ΚΙΝΔΥΝΟΣ!

ΚΙΝΔΥΝΟΣ!

Προειδοποιεί για κινδύνους για πρόσωπα, ζημιές στη συσκευή, ή σε άλλα αντικείμενα, ως επίσης και για την πιθανότητα απώλειας δεδομένων. Ο μη σωστός χειρισμός μπορεί να προκαλέσει τραυματισμούς ή ζημιές.

1 Εισαγωγή Αγαπητέ πελάτη .... 1
Σχετικά με τις οδηγίες χρήσης .... 1

2 Γενικές οδηγίες ασφαλείας Εγκατάσταση της συσκευής ...... 3

Παροχή ηλεκτρικού 3

Επισκευές 3

3 Περίληψη Εξωτερική όψη 4

Συνδέσεις στην πίσω πλευρά 4

Περιεχόμενα συσκευασίας 4

Σύνδεση αντάπτορα δικτύου 4

Τοποθέτηση της κάρτας μνήμης 5

Χρήση ψηφιακής κορνίζας .... 5

4 Σάρωση Τοποθέτηση φωτογραφιών 6

Τοποθέτηση ταινίας / σλάιντ ...... 7

Καθαρισμός γυαλιού σαρωτή 8

Συνδεσιμότητα Η/Υ 8

5 Σέρβις Καθαρισμός 9

Βαθμονόμηση σαρωτή 9

Κύκλωση ρεύματος 10

6 Παράρτημα Τεχνικά χαρακτηριστικά ...... 12

Γενικές οδηγίες ασφαλείας

Πριν χρησιμοποιήσετε τη συσκευή, διαβάστε τις ακόλουθες σημαντικές πληροφορίες για να αποφύγετε ή να μειώσετε τον κίνδυνο τραυματισμού ή ζημιάς.

Εγκατάσταση της συσκευής

Προστατεύστε τη συσκεύη από το άμεσο φως του ήλιου, τη ζέστη, από μεγάλες διακυμάνσεις θερμοκρασίας και από την υγρασία. Μην τοποθετήσετε τη συσκευή κοντά σε θερμάνσεις ή συσκευές κλιματισμού. Συμμορφωθείτε με τις πληροφορίες σχετικά με τη θερμοκρασία και την υγρασία στα τεχνικά χαρακτηριστικά της συσκευής.

Αν υπερθερμανθεί η συσκευή ή βγάζει καπνό, βγάλτε αμέσως το καλώδιο παροχής από την πρίζα. Φροντίστε ώστε να εξεταστεί η συσκευή από τεχνικό συνεργείο σέρβις. Για να αποφύγετε την εξάπλωση φωτιάς, κρατήστε τη συσκευή μακριά από ανοιχτές φλόγες.

Φροντίστε να γίνεται καλός εξαερισμός της συσκευής. Μην καλύπτετε τις σχισμές εξαερισμού στο κάτω μέρος της συσκευής. Μη βάλετε τη συσκευή σε μαλακές επιφάνειες, όπως κουβέρτες ή χαλιά. Αλλιώς μπορεί να υπερθερμανθεί και να προκαλέσει πυρκαγία.

Μη συνδέσετε τη συσκευή σε υγρά δωμάτια. Μην αγγίζετε καλώδια ρεύματος ή την πρίζα παροχής με βρεγμένα χέρια.

Υπό τις ακόλουθες συνθήκες μπορεί να σχηματιστεί δρόσος στο εσωτερικό της συσκευής και να προκαλέσει δυσλειτουργίες:

- όταν η συσκευή μεταφερθεί από κρύο σε θερμό χώρο.

· μετά την αναθέρμανση ενός κρύου χώρου.

- όταν τοποθετηθεί σε υγρό χώρο.

Ακολουθήστε τις εξής οδηγίες για να αποφύγετε τη δημιουργία δρόσου:

1 Κλείστε τη συσκευή σε πλαστικό σακούλι πριν τη μεταφέρετε σε άλλο χώρο για να την προσαρμόσετε στις συνθήκες του χώρου.

2 Περιμένετε μια ως δυο ώρες πριν να βγάλετε τη συσκευή από το πλαστικό σακούλι.

Η συσκευή δεν πρέπει να χρησιμοποείται σε περιβάλλον με πολλή σκόνη. Σωματίδια σκόνης και άλλα ξένα σώματα μπορεί να προκαλέσουν ζημιά στη συσκευή.

Μην πιέσετε και μη χτυπήσετε την επιφάνεια σάρωσης. Είναι πολύ ευαίσθητη και μπορεί να σπάσει. Μην εκθέσετε τη συσκευή σε ακραίους κραδασμούς. Μπορεί να προκαλέσετε ζημιά σε κατασκευαστικά στοιχεία στο εσωτερικό της συσκευής.

Μην αφήνετε μικρά παιδιά να χειρίζονται τη συσκευή χωρίς παρακολούθηση. Κρατήστε την πλαστική συσκευασία μακριά από μικρά παιδιά.

Παροχή ηλεκτρικού

Χρησιμοποιήστε μόνο το γνήσιο τροφοδοτικό και το καλώδιο USB που παρέχονται με τη συσκευή. Πίθανόν η συσκευή να μη λειτουργεί με άλλα τροφοδοτικά και καλώδια.

Σβήστε τη συσκευή με το γενικό διακόπτη πριν να αποσυνδέσετε το καλώδιο τάσης από την υποδοχή στον τοίχο.

Μην αγγίζετε ποτέ το καλώδιο παροχής ηλεκτρικού αν έχει πάθει φθορά η μόνωσή του. Αντικαταστήστε αμέσως τυχόν φθαρμένα καλώδια. Χρησιμοποιήστε μόνο κατάλληλα καλώδια· αν χρειαστεί, απευθυνθείτε στο τεχνικό σέρβις πελατών μας ή στον εμπορικό αντιπρόσωπό σας.

Τοποθετήστε τη συσκευή έτσι ώστε να έχετε εύκολη πρόσβαση στην πρίζα παροχής. Σε περίπτωση έκτακτης ανάγκης, αποσυνδέστε τη συσκευή από την παροχή ηλεκτρικού βγάζοντας το καλώδιο από την πρίζα.

Αποσυνδέστε τη συσκευή από το ρεύμα πριν να καθαρίσετε την επιφάνεια της συσκευής. Χρησιμοποιήστε ένα μαλακό πανί χωρίς χνούδι. Μην χρησιμοποιήσετε ποτέ υγρά ή εύφλεκτα απορρυπαντικά (ψεκαστικά (σπρέϋ), γυαλιστικά κλπ). Μην αφήσετε να διεισδύσει υγρό στο εσωτερικό της συσκευής.

Για να αποφύγετε τον κίνδυνο πυρκαγιάς, αφαιρέστε το καλώδιο τάσης όταν δε θα χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα.

Μην επιχειρήσετε να αποσυναρμολογήσετε τη συσκευή. Διατρέχετε κίνδυνο ηλεκτροπληξίας! Το άνοιγμα της συσκευής θα οδηγήσει στην απώλεια της εγγύησης.

Επισκευές

Μην κάνετε επισκευές στη συσκευή. Η μη σωστή συντήρηση μπορεί να οδηγήσει σε τραυματισμό ή βλάβη στη συσκευή. Η συσκευή να επιδιορθώνεται μόνο από εγκεκριμένο συνεργείο σέρβις.

Μην αφαιρέσετε την πλακίδα τύπου της συσκευής, αλλιώς ακυρώνεται η εγγύηση.

Περίληψη

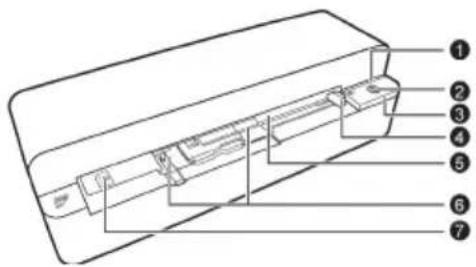

Εξωτερική όψη

① - STATUS - Ένδειξη κατάστασης - Δείχνει την κατάσταση της συσκευής

② - ① - Διακόπτης - Άναμμα/Σβήσιμο της συσκευής

③ - ① - Ένδειξη λειτουργίας - Δείχνει την κατάσταση λειτουργίας και λάθη της συσκευής

④ Οδηγός εγγράφων – τοποθέτηση του εγγράφου / αφαιρέστε την αυτοκόλλητη ταινία πριν την πρώτη χρήση

⑤ Τροφοδοσία εγγράφων

⑥ Αυλάκια για την τοποθέτηση του οδηγού ταινιών

⑦ Σύμβολο για την κατεύθυνση τροφοδότησης – τοποθετήστε το έγγραφο με το κείμενο προς τα πάνω και μια άκρη του όσο πιο κοντά γίνεται στην πλευρά με το σύμβολο αυτό.

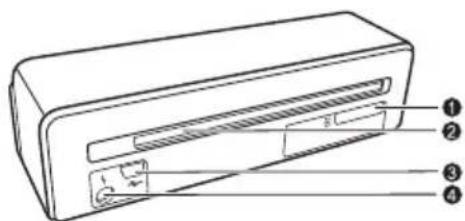

Συνδέσεις στην πίσω πλευρά

① Θύρα επέκτασης για κάρτα μνήμης [SD, xD, MMC, MS, MS Pro]

② Έξοδος εγγράφων

③ Υποδοχή Mini-USB – για τη σύνδεση με H/Y [μόνο ως αναγνώστης καρτών μνήμης] ή ψηφιακής κορνίζας

④ Υποδοχή τροφοδοτικού

Περιεχόμενα συσκευασίας

Σαρωτής φωτογραφιών

Φύλλο βαθμονόμησης

Φύλλο καθαρισμού για τους κύλινδρους τροφοδότησης

Στυλό καθαρισμού για το σαρωτή

Προσαρμογέας για αρνητικά / σλάιντ (φορέας ταινιών)

Τροφοδοτικό με εναλλάξιμα βύσματα τάσης

Καλώδιο USB

Προστατευτικό κάλυμμα

Κάρτα εγγύησης

Οδηγίες χρήσης

Οδηγία

Απώλεια περιεχομένων συσκευασίας

Αν ένα από τα μέρη της συσκευής λείπτει ή παρουσιάζει ζημιές, απευθυνθείτε στον εμπορικό αντιπρόσωπό σας ή στο σέρβις πελατών μας.

Σύνδεση αντάπτορα δικτύου

ΠΡΟΣΟΧΗ!

Τάση δικτύου στον τόπο χρήσης!

Ελέγξτε αν η τάση της συσκευής σας (πλακίδιο τύπου) ταιριάζει με την τάση δικτύου ρεύματος στον τόπο χρήσης (χώρα).

1 Βάλτε το μικρό βύσμα του τροφοδοτικού στην υποδοχή στο πίσω μέρος της συσκευής.

2 Συνδέστε τον αντάπτορα με την υποδοχή τάσης στον τοίχο.

Τοποθέτηση της κάρτας μνήμης

1 Τοποθετήστε μια κάρτα μνήμης χωρίς προστασία εγγραφής στην ανάλογη θύρα επέκτασης στο πίσω μέρος της συσκευής. Η συσκευή σας υποστηρίζει τις ακόλουθες κάρτες μνήμης: SD, xD, MMC, MS, MS Pro.

ΚΙΝΔΥΝΟΣ!

Τοποθετήστε την κάρτα μνήμης!

Χρησιμοποιήστε μόνο μέσα αποθήκευσης που είναι συμβατά με τη συσκευή. Για να αποφύγετε ζημιές στην κάρτα ή στη συσκευή, η κάρτα πρέπει πάντοτε να αφαιρείται όταν η συσκευή είναι σβησμένη.

Μην αφαιρέσετε σε καμία περίπτωση την κάρτα μνήμης ενώ η συσκευή τη διαβάζει. Μπορεί με τον τρόπο αυτό να προκαλέσετε ζημιά στα αρχεία ή να τα καταστρέψετε.

2 Πατήστε το πλήκτρο Ⓐ.

3 Περιμένετε μέχρι να μείνει αναμμένο το λαμπάκι ελέγχου για την κατάσταση της συσκευής.

Οδηγία

Λαμπάκι ελέγχου

Αν το λαμπάκι αυτό αναβοσβήνει, εξετάστε τις ακόλουθες πιθανές αιτίες.

- Δεν έχετε βάλει κάρτα μνήμης - Η κάρτα μνήμης δε διαθέτει αρκετό ελεύθερο χώρο αποθήκευσης (λιγότερο από 1ΜΒ)

- Έχει ενεργοποιηθεί η προστασία εγγραφής της κάρτας μνήμης

- Η κάρτα μνήμης είναι ελαττωματική Λάβετε υπόψη πως στην περίπτωση καρτών μνήμης με χωρητικότητα άνω των 2GB, η διαδικασία προετοιμασίας θα διαρκέσει περισσότερο. Το λαμπάκι ελέγχου μπορεί στη συνέχεια να ανάβοσβήνει μέχρι και 20 δευτερόλεπτα.

Χρήση ψηφιακής κορνίζας

Όταν η συσκευή συνδεθεί με συμβατή ψηφιακή κορνίζα, οι σαρωμένες φωτογραφίες μεταφέρονται αυτόματα στη μνήμη της ψηφιακής κορνίζας.

1 Κρατήστε πατημένο το πλήκτρο ① για να σβήσετε τη συσκευή.
2 Συνδέστε την ψηφιακή κορνίζα στην υποδοχή Mini-USB της συσκευής με ένα καλώδιο USB.
3 Ανάψτε τη συσκευή με το πλήκτρο ①.

Σάρωση

Τοποθέτηση φωτογραφιών

Μπορείτε να βάλετε διαφορετικά είδη εγγράφων στο σαρωτή σας. Διαβάστε τα τεχνικά χαρακτηριστικά της συσκευής.

Με το προστατευτικό κάλυμμα μπορείτε να σαρώσετε φωτογραφίες ή έγγραφα χωρίς να τους προκαλέσετε ζημιά με γρατσουνίσματα ή τσαλακώματα.

Οδηγία

Σάρωση εγγράφων με το προστατευτικό κάλυμμα

Αν χρησιμοποιήσετε το προστατευτικό κάλυμμα για τη σάρωση μικρών πρωτοτύπων, σε μερικές περιπτώσεις η λειτουργία για την αυτόματη κοτή μπορεί να μη λειτουργήσει σωστά. Είτε γίνεται κοτή σημαντικών μερών της εικόνας ή μένει υπερβολικό περιθώριο γύρω από το πρωτότυπο. Στην περίπτωση αυτή, σαρώστε τα πρωτότυπα χωρίς προστατευτικό κάλυμμα.

ΠΡΟΣΟΧΗ!

Ακατάλληλα έγγραφα

Τα έγγραφα δεν πρέπει να φέρουν συνδετήρες, καρφίτσες ή παρόμοια αντικείμενα.

1 Τοποθετήστε το έγγραφο στην τροφοδοσία εγγράφων με την τυπωμένη πλευρά προς τα πάνω και την άνω άκρη προς την κατεύθυνση του πλήκτρου ①.
2 Ευθυγραμμίστε το έγγραφο στην αριστερή πλευρά του.
3 Στερεώστε το έγγραφο χρησιμοποιώντας τον οδηγό εγγράφου στην δεξιά πλευρά. Ο οδηγός εγγράφου πρέπει να αγγίζει μόνο ελαφρά το έγγραφο.

4 Σπρώξτε το έγγραφο οριζόντια στον τροφοδότη εγγράφων μέχρι που να τραβηχτεί αυτόματα και να αρχίσει η διαδικασία σάρωσης. Προσέξτε να μη διπλωθεί το έγγραφο. Το λαμπάκι ελέγχου ① αναβοσβήνει κατά τη διάρκεια της σάρωσης.

ΚΙΝΔΥΝΟΣ!

Μπλοκάρισμα εγγράφων!

Μην τοποθετήσετε έγγραφο στον οδηγό ενώ η συσκευή κάνει σάρωση. Αυτό μπορεί να προκαλέσει μπλοκάρισμα των εγγράφων.

5 Περιμένετε μέχρι το λαμπάκι ελέγχου ① και STATUS να σταματήσουν να αναβοσβήνουν και να ανάψει μόνιμα το STATUS. Αυτό σημαίνει πως έχει ολοκληρωθεί η διαδικασία σάρωσης και τα δεδομένα έχουν αποθηκευτεί στην κάρτα μνήμης.

ΚΙΝΔΥΝΟΣ!

Μπλοκάρισμα εγγράφων!

Πρέτει απαραίτητα να περιμένετε μέχρι να μην αναβοσβήνουν τα δύο λαμπάκια ελέγχου πριν να τοποθετήσετε το επόμενο έγγραφο, για να αποφύγετε τυχόν μπλοκάρισμα.

6 Στο αποθηκευμένο έγγραφο θα δοθεί όνομα σύμφωνα με το πρότυπο DCF (Design Rule for Camera File System).

Οδηγία

Αναμονή

Αν ο σαρωτής δε χρησιμοποιείται για περίπου 15 λεπτά, σβήνει αυτόματα.

Χρήση προστατευτικού καλύμματος

1 Ανοίξτε το προστατευτικό κάλυμμα και βάλτε το πρωτότυπο στο κάλυμμα με το κείμενο προς τα πάνω.

2 Βάλτε το προστατευτικό κάλυμμα στην τροφοδοσία εγγράφων με το κείμενο προς τα πάνω, την κλειστή πλευρά (μαύρη λωρίδα) μπροστά, και το πάνω μέρος της σελίδας να βλέπει προς το πλήκτρο ①.
3 Σπρώξτε το προστατευτικό κάλυμμα με το πρωτότυπο οριζόντια στον τροφοδότη εγγράφων μέχρι που να τραβηχτεί αυτόματα και να αρχίσει η διαδικασία σάρωσης. Προσέξτε να

μη διπλωθεί το έγγραφο. Το λαμπάκι ελέγχου ① αναβοσβήνει κατά τη διάρκεια της σάρωσης.

4 Περιμένετε μέχρι το λαμπάκι ελέγχου ① και STATUS να σταματήσουν να αναβοσβήνουν και να ανάψει μόνιμα το STATUS. Αυτό σημαίνει πως έχει ολοκληρωθεί η διαδικασία σάρωσης και τα δεδομένα έχουν αποθηκευτεί στην κάρτα μνήμης.

Οδηγία

Αφαίρεση εγγράφων από το προστατευτικό κάλυμμα

Μετά τη σάρωση, αφαιρέστε το έγγραφο από το προστατευτικό κάλυμμα για να μην κολλήσει το έγγραφο με το προστατευτικό κάλυμμα.

Τοποθέτηση ταινίας / σλάιντ

Οδηγία

Κατάλληλα έγγραφα

• Ταινία έγχρωμου αρνητικού 35mm
• Μη πλαισιωμένα σλάιντ
• Taivia ασπρόμαυρου αρνητικού 35mm
• Αυτόματη στροφή και καθρέφτισμα της φωτογραφίας:

Ο σαρωτής αναγνωρίζει αυτόματα την κατεύθυνση της ταινίας αρνητικού όταν η αρίθμηση στο περιθώριο έχει την ίδια κατεύθυνση όπως και η φωτογραφία. Αν δεν είναι δυνατή η αναγνώριση του αριθμού, η λειτουργία αυτή παραμένει σβησμένη.

ΠΡΟΣΟΧΗ!

Ακατάλληλα έγγραφα

Στην ταινία αρνητικού δεν πρέπει να βρίσκονται υπολείμματα κόλλας ή αυτοκόλλητα στο περιθώριο. Τα σλάιντ πρέπει να τοποθετούνται πάντοτε χωρίς πλαίσιο.

ΠΡΟΣΟΧΗ!

Ταινίες αρνητικού με φθαρμένη αρχή

Αν οι αρχές των ταινιών αρνητικού είναι φθαρμένες (δεν είναι κομμένες ίσα, είναι διπλωμένες), κόψτε ίσια τις αρχές της ταινίας αρνητικού και αφαιρέστε τυχόν διπλωμένες γωνιές.

1 Βεβαιωθείτε πως δεν υπάρχουν έγγραφα στην τροφοδοσία εγγράφων. Σπρώξτε τον οδηγό εγγράφων εντελώς στα δεξιά.
2 Βάλτε τον οδηγό ταινιών στα προβλεπόμενα αυλάκια της τροφοδοσίας εγγράφων.

3 Σπρώξτε τον οδηγό ταινιών προσεκτικά μέχρι να μπει ολόκληρος στην τροφοδοσία εγγράφων. Μην προκαλέσετε ζημιά στις μεταλλικές λωρίδες του οδηγού ταινιών.
4 Αν τοποθετηθεί σωστά ο οδηγός ταινιών, θα "πιάσει" μέσα και η συσκευή θα ξεκινήσει τη διαδικασία βαθμονόμησης.
5 Περιμένετε μέχρι που τα λαμπάκια ελέγχου να μην ανάβουν.
6 Αφαιρέστε την ταινία αρνητικού/το σλάιντ από το προστατευτικό κάλυμμα/τη θήκη.
7 Προσέξτε την κατεύθυνση τοποθέτησης.
8 Κρατήστε την ταινία αρνητικού έτσι ώστε η γραφή (αριθμός) του αρνητικού να είναι ευανάγνωστη (όχι αντανάκλαση) και το άνω μέρος της εικόνας να δείχνει προς την κατεύθυνση του πλήκτρου ανάμματος της συσκευής.
9 Σπρώξτε την ταινία αρνητικού / το σλάιντ στον οδηγό ταινίας.

Οδηγία

Χειριστείτε προσεκτικά το αρνητικό

Χειριστείτε τα αρνητικά με προσοχή. Αν είναι δυνατό, φορέστε βαμβακερά γάντια.

10 Σπρώξτε την ταινία αρνητικού / το σλάιντ στον οδηγό ταινίας μέχρι να τραβηχτεί μέσα αυτόματα και να αρχίσει η διαδικασία σάρωσης. Προσέξτε να μη διπλωθεί η ταινία αρνητικού / το σλάιντ. Το λαμπάκι ελέγχου ① αναβοσβήνει κατά τη διάρκεια της σάρωσης.

Οδηγία

Ταχύτητα σάρωσης

Λόγω της υψηλής ευκρίνειας σάρωσης ταινιών αρνητικού / σλάιντ, η ταχύτητα σάρωσης είναι μικρότερη από εκείνη της σάρωσης φωτογραφιών.

11 Περιμένετε μέχρι το λαμπάκι ελέγχου ① και STATUS va σταματήσουν να αναβοσβήνουν και να ανάψει μόνιμα το STATUS. Αυτό σημαίνει πως έχει ολοκληρωθεί η διαδικασία σάρωσης και τα δεδομένα έχουν αποθηκευτεί στην κάρτα μνήμης.

12 Τοποθετήστε τη σαρωμένη ταινία αρνητικού / το σλάιντ ξανά στο προστατευτικό κάλυμμα / στη θήκη για να αποφύγετε φθορά ή ακαθαρσίες.

13 Στο αποθηκευμένο έγγραφο θα δοθεί όνομα σύμφωνα με το πρότυπο DCF (Design Rule for Camera File System).

14 Μετά που θα γίνει σάρωση όλων των ταινιών αρνητικού/σλάιντς, αφαιρέστε τον οδηγό ταινιών. Για να το επιτύχετε αυτό, τραβήξτε το προσεκτικά και ίσια από την τροφοδοσία εγγράφων.

Οδηγία

Αναμονή

Αν ο σαρωτής δε χρησιμοποιείται για περίπου 15 λεπτά, σβήνει αυτόματα.

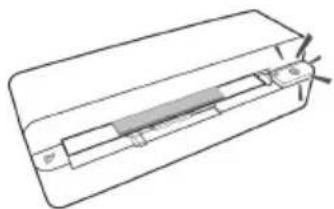

Καθαρισμός γυαλιού σαρωτή

Αν στη σαρωμένη εικόνα παρουσιάζονται γραμμές ή η εικόνα είναι θολή, πρέπει να καθαρίσετε το γυαλί του σαρωτή.

1 Σβήστε τη συσκευή.

2 Βάλτε το στυλό καθαρισμού στην αριστερή άκρη της εξόδου εγγράφων.

Οδηγία

Οδηγίες για τον καθαρισμό

Δεν πρέπει να υπάρχει σκόνη στο στυλό καθαρισμού.

3 Τραβήξτε το στυλό καθαρισμού προσεκτικά δυο με τρεις φορές μέχρι την άλλη άκρη της εξόδου εγγράφων.

4 Στο τέλος, τραβήξετε ξανά το στυλό καθαρισμού προς την αριστερή άκρη της εξόδου εγγράφων και στη συνέχεια αφαιρέστε το.

Επιπλέον, μπορείτε να χρησιμοποιήσετε το σαρωτή και ως αναγνώστη καρτών μνήμης σε συνδυασμό με ηλεκτρονικό υπολογιστή.

Ο υπολογιστής πρέπει να πληρεί τις ακόλουθες ελάχιστες απαιτήσεις:

Λειτουργικό σύστημα

Windows: Windows 2000 · XP · Vista · ή μετέπειτα εκδόσεις · 32 bit ή 64 bit

Macintosh: Mass Storage Class Mac OS10.5 ή μετέπειτα εκδόσεις

Σύνδεση με τον ηλεκτρονικό υπολογιστή

Η συσκευή υποστηρίζει το πρότυπο Hot-Plug-and-Play, που σημαίνει πως μπορείτε να συνδέσετε τη συσκευή με τον Η/Υ σας ενώ αυτός βρίσκεται σε λειτουργία. Δεν είναι ανάγκη να σβήσετε πρώτα τον Η/Υ για να συνδέσετε τη συσκευή.

1 Συνδέστε τη συσκευή στον Η/Υ σας με το καλώδιο USB.

2 Αν η υποδοχή USB του Η/Υ σας λειτουργεί κανονικά, η συσκευή θα αναγνωριστεί αυτόματα. Στην κάθε θύρα κάρτας μνήμης θα κατανεμηθεί ένα γράμμα μονάδας δίσκου.

Οδηγία

Σύνδεση με διανομέα USB (USB hub)

Αν θέλετε να συνδέσετε τη συσκευή σας σε USB hub [= διανομέα USB], βεβαιωθείτε πως το USB hub έχει πρώτα συνδεθεί με τον H/Y πριν να συνδέσετε τη συσκευή με το USB hub.

3 Τώρα μπορείτε να κάνετε πρόσβαση στην κάρτα μνήμης (μονάδα δίσκου) και να επεξεργαστείτε τα αποθηκευμένα δεδομένα.

Σέρβις

Καθαρισμός

ΚΙΝΔΥΝΟΣ!

Σβήστε την συσκευή

Σβήστε τη συσκευή με το πλήκτρο ① πριν να αποσυνδέσετε τη συσκευή από το καλώδιο USB ή από την τροφοδοσία ηλεκτρικού.

ΚΙΝΔΥΝΟΣ!

Οδηγίες για τον καθαρισμό!

Χρησιμοποιήστε ένα μαλακό πανί χωρίς χνούδι. Μην χρησιμοποιήστε ποτέ υγρά ή εύφλεκτα απορρυπαντικά (ψεκαστικά (σπτρέϋ), γυαλιστικά κλπ). Μην αφήσετε να διεισδύσει υγρό στο εσωτερικό της συσκευής. Μην ψεκάζετε τη συσκευή σας με απορρυπαντικό υγρό.

Σκουπίστε ελαφρά τις επιφάνειες όπως περιγράφεται. Προσέξτε να μη γρατσουνίσετε τις επιφάνειες.

Καθάρισμα κυλίνδρων τροφοδοσίας

1 Σβήστε τη συσκευή.
2 Κρατήστε πατημένο το πλήκτρο ① μέχρι να ανάψουν τα λαμπάκια ελέγχου ①.
3 Ο σαρωτής έχει περάσει στη λειτουργία καθαρισμού.
4 Βάλτε το φύλλο καθαρισμού στον τροφοδότη εγγράφων.

Οδηγίες για τον καθαρισμό

Προσέξτε την κατεύθυνοη τροφοδότησης. Ο λευκός σπόγγος πρέπει να βρίσκεται στο πάνω μέρος.

Μη χρησιμοποιείτε διαλυτικά ή υγρά απορρυπαντικά για τον καθαρισμό. Μπορεί να προκαλέσετε μόνιμη ζημιά στους κυλίνδρους τροφοδότησης.

5 Το φύλλο θα τραβηχτεί αυτόματα στη συσκευή και θα αρχίσει η διαδικασία καθαρισμού. Κατά τη

διάρκεια του καθαρισμού αναβοσβήνουν τα λαμπάκια ελέγχου ① και STATUS.

6 Μετά τον καθαρισμό το φύλλο θα βγεί από τη συσκευή και θα σβήσει το λαμπάκι ελέγχου ①.

Οδηγία

Φύλλο καθαρισμού για τους κύλινδρους τροφοδότησης

Φυλάξτε το φύλλο καθαρισμού σε χώρο που δεν υπάρχουν σκόνες.

Βαθμονόμηση σαρωτή

Η βαθμονόμηση του σαρωτή είναι αναγκαία όταν η σαρωμένη εικόνα είναι θολή ή παρουσιάζει άσπρες γραμμές που δεν υπάρχουν στο πρωτότυπο. Με τη βαθμονόμηση είναι δυνατό να επαναρυθμιστούν και να αντισταθμιστούν αποκλίσεις και λάθη που εμφανίζονται μετά από κάποιο χρόνο σε όλες τις οπτικές συσκευές.

1 Καθαρίστε πρώτα το γυαλί του σαρωτή πριν να κάνετε βαθμονόμηση.
2 Τοποθετήστε μια κάρτα μνήμης χωρίς προστασία εγγραφής στην ανάλογη θύρα επέκτασης στο πίσω μέρος της συσκευής.
3 Πατήστε το πλήκτρο ①. Περιμένετε μέχρι να ανάψει μόνιμα το λαμπάκι ελέγχου STATUS.
4 Τοποθετήστε το φύλλο βαθμονόμησης στον τροφοδότη εγγράφων με τα βέλη να δείχνουν προς τους κυλίνδρους τροφοδότησης.

F Calibrate www.ccrb.com.cn

5 Το φύλλο θα τραβηχτεί αυτόματα στη συσκευή και θα αρχίσει η διαδικασία βαθμονόμησης.

Οδηγία

Βαθμονόμηση σαρωτή

Προσέξτε την κατεύθυνση τροφοδότησης. Αν βάλετε λανθασμένα το φύλλο βαθμονόμησης, δεν μπορεί να ξεκινήσει η διαδικασία βαθμονόμησης.

6 Μετά την ολοκλήρωση της βαθμονόμησης. η συσκευή θα βγάλει αυτόματα το χαρτί.

Κύκλωση ρεύματος

Αν παρουσιαστεί κάποιο πρόβλημα που δε μπορεί να λυθεί με τις συμβουλές που παρέχονται στις

οδηγίες χρήσης (βλέπε και την ακόλουθη βοήθεια), ακολουθήστε τα παρακάτω βήματα:

1 Πατήστε το πλήκτρο επανεκκίνησης (reset) στο κάτω μέρος της συσκευής χρησιμοποιώντας ένα λυγισμένο συνδετήρα.

2 Εάν παρουσιαστεί το ίδιο πρόβλημα, επικοινωνήστε με το τεχνικό σέρβις πελατών ή με τον εμπορικό αντιπρόσωπό σας.

Προβλήματα Λύσεις
Η συσκευή δεν ανάβει. Βεβαιωθείτε πως το τροφοδοτικό ή το καλώδιο USB είναι σωστά συνδεδεμένα με τη συσκευή.
Η συσκευή φαίνεται να έχει θερμανθεί • Μετά από ορισμένο χρόνο λειτουργίας, η επιφάνεια φτάνει περίπτου τους 30°C ως 45 °C.Αυτό δεν είναι ασυνήθιστο.Αν η συσκευή μυρίζει παράξενα ή αν η επιφάνεια υπερθερμανθεί, αποσυνδέστε το σαρωτή αμέσως από την τάση και/ή από τον ηλεκτρονικό υπολογιστή / τη ψηφιακή κορνίζα.
Στη σαρωμένη εικόνα εμφανίζονται γραμμές ή η εικόνα είναι θολή	• Ελέγξτε αν το πρωτότυπο είναι ακάθαρτο ή γρατσουνισμένο.• Ελέγξτε αν το προστατευτικό κάλυμμα είναι ακάθαρτο ή γρατσουνισμένο.• Καθαρίστε και κάντε βαθμονόμηση του σαρωτή μετά από μεγάλο διάλειμμα χρήσης.
Μέρη της σαρωμένης εικόνας δε φαίνονται • Ο σαρωτής διαθέτει λειτουργία αυτόματης κοπής μαύρων περιθωρίων. Στην περίπτωση μικρών εικόνων αποθηκεύεται έτσι μόνο η εικόνα, χωρίς περιθώριο.Με αυτή τη λειτουργία, δυνατό στην περίπτωση φωτογραφιών με μαύρο φόντο (π.χ. νυχτερινές φωτογραφίες) να γίνει κοπή σημαντικών μερών της εικόνας.Στην περίπτωση αυτή, γυρίστε τη φωτογραφία και σαρώστε την ξανά.
Το έγγραφο έχει μπλοκάρει στον τροφοδότη	• Πατήστε το πλήκτρο ➊.Η συσκευή θα βγάλει αυτόματα το έγγραφο.
Το λαμπάκι ελέγχου STATUS αναβοσβήνει γρήγορα, δεν είναι δυνατή η σάρωση / δεν αναγνωρίζεται η κάρτα μνήμης	Ελέγξτε αν έχετε βάλει συμβατή κάρτα μνήμης ή αν έχετε τοποθετήσει σωστά την κάρτα μνήμης.Αφαιρέστε την κάρτα μνήμης και ξαναβάλτε τη στη θύραΑν η κάρτα μνήμης έχει ασφάλεια εγγραφής.ξεκλειδώστε τη.Βεβαιωθείτε πως η κάρτα μνήμης δεν έχει υποστεί ζημιές.Ελέγξτε τον ελεύθερο χώρο στην κάρτα μνήμης.Αν ο ελεύθερος χώρος είναι λιγότερος από 1ΜΒ, δεν είναι δυνατή η σάρωσηΕλέγξτε το φορμά αρχείου της κάρτας μνήμης.Είναι μόνο δυνατή η εγγραφή καρτών μνήμης με τύπο αρχείου FAT16 ή FAT32Ελέγξτε αν το επόμενο έγγραφο έχει τοποθετηθεί υπερβολικά γρήγορα.Όταν κάνετε σάρωση πολλών εγγράφων, περιμένετε μέχρι να τελειώσει η μετάδοση δεδομένων της πρώτης σάρωσης (το λαμπάκι κατάστασης ανάβει μόνιμα)Ελέγξτε το μήκος του πρωτότυπου (βλέτε τεχνικά στοιχεία)
Η μεταβίβαση δεδομένων σε ψηφιακή κορνίζα δε λειτουργεί	Η λειτουργία αυτή είναι δυνατή μόνο με συγκεκριμένες ψηφιακές κορνίζες.

Παράρτημα

Τεχνικά χαρακτηριστικά

Τύπος ...... Color Contact Image Sensor (CIS)

Διαστάσεις (Π×Υ×Β).... 158 × 45 × 55 mm

Bápoç.... 0,23 kg

Τροφοδοσία .....Είσοδος: 100 – 240 V \~ (±10%) / 50 – 60 Hz .....'Εξοδος: 5 V == / 1A

Κατανάλωση ρεύματος

Λειτουργία....<9 W

Συνιστάμενες συνθήκες περιβάλλοντος... 15 – 35 °C

Σχετική υγρασία...... 20 – 70% (μη συμπυκνώσιμη)

Σαρωτής

Φορμά εισόδου ....Xρώμα 48 bit

Φορμά εξόδου 24 bit

Μέγιστη ανάλυση hardware για φωτογραφίες ......300 × 300 dpi

Μέγιστη ανάλυση hardware για φιλμ/σλάιντ 1200 × 1200 dpi

Τροφοδοσία εγγράφων

Μέγιστο πάχος πιστωτικών/πλαστικών κάρτων ....1 mm

Υποστηριζόμενα μεγέθη χαρτιού

Ελάχιστο (Μ × Π) 42 × 20 mm

Μέγιστο (Μ×Π)....105 × 304,8 mm

Βάρος χαρτιού....50 - 105 g/m²

Υποστηριζόμενα φορμά φιλμ

Ασπρόμαυρα αρνητικά 35 mm.....6 φωτογραφίες μη ....πλαισιωμένες

Διαφάνειες 35 mm......μη πλαισιωμένα

Αναγνώριση του τύπου

φιλμ [έγχρωμο, ασπρόμαυρο, σλάιντ] ......αυτόματα

Συνδεσιμότητα Η/Υ

Τύπος σύνδεσης. συμβατό με USB 2.0 High Speed

Αντάπτορας δικτύου

Μοντέλο....ADS-5N-06 05005G

Κατασκευαστής...... ......SHENZHEN HONOR ELECTRONIC CO.,LTD.

Με την επιφύλαξη αλλαγών των τεχνικών προδιαγραφών χωρίς προειδοποίηση.

AgfaPhoto χρησιμοποιείται με άδεια της Agfa-Gevaert NV & Co. KG ή της Agfa-Gevaert NV. H Agfa-Gevaert NV & Co. KG και η Agfa-Gevaert NV δεν κατασκευάζουν αυτά τα προϊόντα, ούτε και προσφέρουν εγγύηση ή υποστήριξη.

Για πληροφορίες σχετικά με σέρβις, υποστήριξη, ή εγγυήσεις, απευθυνθείτε στον αντιπρόσωπό σας ή στον κατασκευαστή.

Επαφή: AgfaPhoto Holding GmbH, www.agfaphoto.com

Κατασκευαστής: Sagemcom, www.sagemcom.com

Επιβεβαιώνεται με το σήμα CE η πιστότητα με τις σχετικές για τη συσκευή οδηγίες EE.

Η AgfaPhoto δίνει μεγάλη σημασία στη διατήρηση του περιβάλλοντος στα πλαίσια ενός σχεδίου βιώσιμης ανάπτυξης. Η AgfaPhoto αποσκοπεί στη λειτουργία συστημάτων που δε βλάπτουν το περιβάλλον. Για το λόγο αυτό η AgfaPhoto προσδίδει μεγάλη σημασία στην οικολογική απόδοση σε όλα τα στάδια του προϊόντος, από την παραγωγή του ως τη θέση του σε λειτουργία, τη χρήση και την απαλλαγή του.

Συσκευασία: Το σήμα αυτό καταδεικνύει πως ένας αναγνωρισμένος εθνικός οργανισμός εισπράττει συνεισφορά για να βελτιώσει την συλλογή συσκευασιών και τις υποδομές ανακύκλωσης. Παρακαλούμε να συμμορφωθείτε με τις τοπικές διατάξεις χωρισμού των σκυβάλων όταν θα κάνετε απαλλαγή της συσκευασίας αυτής.

Μπαταρίες: Αν το προϊόν σας περιέχει μπαταρίες, πρέπει να γίνεται απαλλαγή τους στα ειδικά πρατήρια.

Προϊόν: Το διαγραμμένο σκυβαλοδοχείο στο προϊόν σημαίνει πως αυτό αποτελεί ηλεκτρική ή ηλεκτρονική συσκευή. Η Ευρωπαϊκή νομοθεσία προβλέπει ειδική απαλλαγή για τέτοιες συσκευές:

• Στα σημεία πώλησης, σε περίπτωση που θα αγοράσετε μια παρόμοια συσκευή.
• Στα τοπικά πρατήρια συλλογής (μάντρες ανακύκλωσης, ειδικές υπηρεσίες συλλογής, κλπ.).

Με τον τρόπο αυτό μπορείτε και σεις να κάνετε τη συνεισφορά σας στην επαναχρησιμοποίηση και την ανακύκλωση παλιών ηλεκτρονικών και ηλεκτρικών συσκευών, με θετικές επιδράσεις στο περιβάλλον και την ανθρώπινη υγεία.

Οι συσκευασίες από χαρτόνι και χαρτί μπορουν να απαλλαχθούν ως χαρτί για ανακύκλωση. Οι συσκευασίες από πλαστικό ή πολυστυρόλιο μπορούν να παραδοθούν για ανακύκλωση ή να πεταχτούν με τα κανονικά σκουπίδια, ανάλογα με τους κανονισμούς που ισχύουν στη χώρα σας.

Σήματα κατατεθέν: Οι αναφορές που γίνονται σ' αυτές τις οδηγίες χρήσης αποτελούν σήματα κατατεθέν της κάθε εταιρείας. Η απώλεια των συμβόλων ® και ™ δε δικαιολογεί το συμπέρασμα πως οι σχετικοί όροι αποτελούν ελεύθερα σήματα. Άλλα ονόματα προϊόντων που χρησιμοποιούνται στο έγγραφο αυτό χρησιμεύουν απλώς για σκοπούς ένδειξης και πιθανόν να είναι σήματα του κάθε ιδιοκτήτη. Η AgfaPhoto αρνείται οποιαδήποτε δικαιώματα σε αυτές τις μάρκες.

Σε μερικές χώρες απαγορεύεται η πολυγράφηση ορισμένων εγγράφων (π.χ. με σάρωση, εκτύπωση, αντιγραφή). Ο ακόλουθος κατάλογος τέτοιων εγγράφων δεν είναι πλήρης αλλά χρησιμεύει απλά ως σύνοψη. Σε περίπτωση που έχετε αμφιβολίες, συμβουλευτείτε το νομικό σας σύμβουλο.

• Διαβατήρια (δελτία ταυτότητας)
- Έγγραφα εισόδου και εξόδου (έγγραφα μετανάστευσης)
- Έγγραφα στρατιωτικής θητείας
- Χαρτονομίσματα, ταξιδιωτικές επιταγές, εντάλματα πληρωμής
- γραμματόσημα, χαρτόσημα (σφραγισμένα και μη)
- Ομολογίες, πιστοποιητικά κατάθεσης, μέσα δανεισμού

- Έγγραφα προστατευόμενα με δικαιώματα δημιουργού

Συμμορφωθείτε με τις νομικές διατάξεις της χώρας σας σχετικά με την νομική ισχύ των μηνυμάτων φαξ - ιδιαίτερα σε σχέση με την ισχύ υπογραφών, εγκαίρων προθεσμιών επίδοσης ή ακόμα και με τυχόν μειονεκτήματα λόγω της κακής ποιότητας μετάδοσης, κλπ.

Λάβετε τα αναγκαία μέτρα για την προστασία του απόρρητου τηλεπικοινωνιών και την τήρηση της προστασίας δεδομένων όπως απαιτείται από τη νομοθεσία της χώρας σας.

Ούτε η AgfaPhoto ούτε και οι συνδεδεμένες με αυτή εταιρείες αναλαμβάνουν ευθύνη έναντι του αγοραστή του προϊόντος αυτού ή τρίτων σχετικά με αξιώσεις αποζημίωσης, απώλειες, κόστα ή έξοδα που προκύπτουν για τον αγοραστή ή τρίτους ως αποτέλεσμα ατυχήματος, λανθασμένης χρήσης ή κατάχρησης του προϊόντος αυτού ή μη εξουσιοδοτημένες μετατροπές, επισκευές, αλλαγές του προϊόντος ή τη μη τήρηση των οδηγιών λειτουργίας και συντήρησης της AgfaPhoto.

Η AgfaPhoto δεν αναλαμβάνει ευθύνη για αξιώσεις αποζημίωσης ή προβλήματα που προκύπτουν ως αποτέλεσμα της χρήσης αξεσουάρ ή αναλωσίμων που δε φέρουν σήμανση ως γνήσια προϊόντα της AgfaPhoto ως εγκεκριμένα από τη AgfaPhoto.

AgfaPhoto δεν αναλαμβάνει ευθύνη για αξιώσεις αποζημίωσης ως αποτέλεσμα ηλεκτρομαγνητικών παρεμβολών που προκλήθηκαν από την χρήση καλωδίων σύνδεσης που δεν φέρουν σήμανση ως προϊόντα της AgfaPhoto.

Με την επιφύλαξη όλων των δικαιωμάτων. Κανένα μέρος της δημοσίευσης αυτής δεν επιτρέπτεται να πολυγραφηθεί, να αποθηκευτεί σε σύστημα αρχειοθέτησης, ή να μεταδοθεί σε οποιαδήποτε μορφή ή με άλλο τρόπο – ηλεκτρονικά, μηχανικά, με φωτοτυπία, φωτογραφία ή άλλη μέθοδο – χωρίς την προηγούμενη γραπτή συγκατάθεση της AgfaPhoto. Οι πληροφορίες που περιέχονται στο έντυπο αυτό προορίζονται αποκλειστικά για τη χρήση με το προϊόν αυτό. Η AgfaPhoto δεν αναλαμβάνει καμία ευθύνη αν οι πληροφορίες χρησιμοποιηθούν για άλλες συσκευές.

Αυτές οι οδηγίες χρήσεως δεν έχουν χαρακτήρα συμβολαίου.

Με την επιφύλαξη σφαλμάτων, τυπογραφικών λαθών, και τροποποιήσεων.

Copyright © 2010

Введение
