KULLANIM KILAVUZU AS1150 AGFA

Bu cihazı satın alarak, AgfaPhoto markasının kalitesini seçmiş bulunmaktadır. Cihazınız, gerek evde, gerekse işyerinde tüm ihtiyacınızı karşılayacak şekilde üretilmiştir.

Fotoğraflarınızı veya kartvizitlerinizi tarayarak, verileri otomatik olarak hafıza kartlarına veya dijital resim çerçevelerine aktarınız.

Negatif şeritleri / Slâyt şeritleri (Film yönlendirme) adaptörleri ile siyah/beyaz-negatif şeritlerinizi, renkli negatif şeritlerinizi ve henüz çerçevelendirilmemiş olan slâyt şeritlerinizi, tam otomatik bir biçimde taratabilme olanağınız bulunmaktadır.

Bu tarayıcıyı ayrıca bir bilgisayar ile bağlantı olarak bir hafıza kartı okuyucusu olarak da kullanabilirsiniz.

Cihazınızdan ve sunduğu çok yönlü fonksiyonlardan memnun kalmanız dileğiyle.

Bu kullanma kılavuzu hakkında

Devamdaki kurulum yardımıyla cihazınızı hızlı ve kolay bir şekilde kullanmaya başlayabilirsiniz. Ayrıntılı açıklamaları, bu kullanma kılavuzunun ilgili bölümlerinde bulacaksınız.

Kullanma kılavuzunu dikkatle okuyun. Cihazın sorunsuz çalışmasını sağlamak için özellikle güvenlik bilgilerine dikkat edin. Bu bilgilere dikkat edilmemesi durumunda üretici hiçbir sorumluluk üstlenmeyecektir.

Kullanılan semboller

Uyari

Öneriler ve İpuçları

Cihazı daha etkili ve daha kolay kullanmanızı sağlayacak öneriler bu işaretle işaretlenmiştir.

TEHLIKE!

TEHLIKE!

Yaralanma, cihazda veya başka cisimlerde maddi hasar veya olası veri kaybı gibi tehlikelere karşı uyarında bulunur. Usulüne aykırı kullanım durumunda yaralanma veya maddi hasar oluşabilir.

1 Giriş Sayın müsterimiz, 1
Bu kullanma kılavuzu hakkında 1

2 Genel güvenlik bilgileri Cihazın yerleştirilmesi 3

Elektrik girişi 3

Tamir 3

3 Genel bakış Dış görünüm .... 4

Arka taraftaki bağlantılar 4

Ambalaj içeriği 4

Şebeke aygıtının bağlanması 4

Hafıza kartının yerleştirilmesi 5

Dijital fotoğraf çerçevelerinin kullanımı 5

4 Tarama (Scan) Fotoğrafların yerleştirilmeleri 6

Film şeridi / Slâyt yerleştirilmesi 7

Scanner camının temizlenmesi 8

Bilgisayar bağlantısı 8

5 Servis Temizleme 9

Tarayıcının kalibrasyonu 9

Hızlı yardım 10

6 Ek Teknik Veriler 12

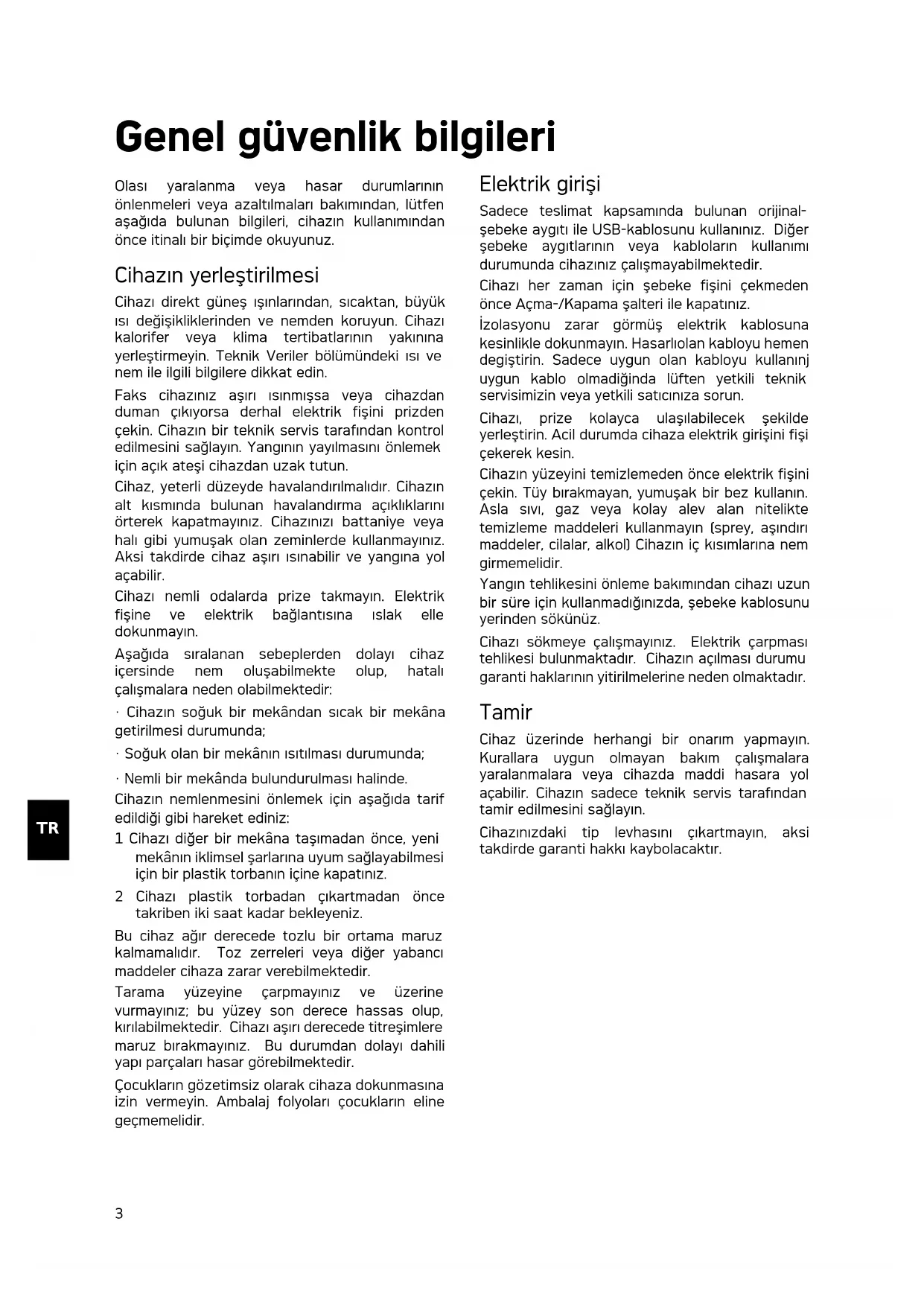

Genel güvenlik bilgileri

Olası yaralanma veya hasar durumlarının önlenmeleri veya azaltılmaları bakımından, lütfen aşağıda bulunan bilgileri, cihazın kullanımından önce itinalı bir biçimde okuyunuz.

Cihazın yerleştirilmesi

Cihazı direkt güneş ışınlarından, sıcaktan, büyük ısı değişikliklerinden ve nemden koruyun. Cihazı kalorifer veya klima tertibatlarının yakınına yerleştirmeyin. Teknik Veriler bölümündeki ısı ve nem ile ilgili bilgilere dikkat edin.

Faks cihazınız aşırı ısınmışsa veya cihazdan duman çıkıyorsa derhal elektrik fisini prizden çekin. Cihazın bir teknik servis tarafından kontrol edilmesini sağlayın. Yangının yayılmasını önlemek için açık ateşi cihazdan uzak tutun.

Cihaz, yeterli düzeyde havalandırılmalıdır. Cihazın alt kısmında bulunan havalandırma açıklıklarını örterek kapatmayınız. Cihazınızı battaniye veya halı gibi yumuşak olan zeminlerde kullanmayınız. Aksi takdirde cihaz aşırı ısınabilir ve yangına yol açabilir.

Cihazı nemli odalarda prize takmayın. Elektrik fişine ve elektrik bağlantısına ıslak elle dokunmayın.

Aşağıda sıralanan sebeplerden dolayı cihaz içersinde nem oluşabilmekte olup, hatalı çalışmalara neden olabilmektedir:

- Cihazın soğuk bir mekândan sıcak bir mekâna getirilmesi durumunda;

- Soğuk olan bir mekânın ısıtilması durumunda;

- Nemli bir mekânda bulundurulması halinde.

Cihazın nemlenmesini önlemek için aşağıda tarif edildiği gibi hareket ediniz:

1 Cihazı diğer bir mekâna taşımadan önce, yeni mekânın iklimsel şarlarına uyum sağlayabilmesi için bir plastik torbanın içine kapatınız.

2 Cihazı plastik torbadan çıkartmadan önce takriben iki saat kadar bekleyeniz.

Bu cihaz ağır derecede tozlu bir ortama maruz kalmamalıdır. Toz zerreleri veya diğer yabancı maddeler cihaza zarar verebilmektedir.

Tarama yüzeyine çarpmayınız ve üzerine vurmayınız; bu yüzey son derece hassas olup, kırılabilmektedir. Cihazı aşırı derecede titreşimlere maruz bırakmayınız. Bu durumdan dolayı dahili yapı parçaları hasar görebilmektedir.

Çocukların gözetimsiz olarak cihaza dokunmasına izin vermeyin. Ambalaj folyoları çocukların eline geçmemelidir.

Elektrik girişi

Sadece teslimat kapsamında bulunan orijinal-şebeke aygıtı ile USB-kablosunu kullanınız. Diğer şebeke aygıtlarının veya kabloların kullanımı durumunda cihazınız çalışmayabilmektedir.

Cihazı her zaman için şebeke fişini çekmeden önce Açma-/Kapama şalteri ile kapatınız.

İzolasyonu zarar görmüş elektrik kablosuna kesinlikle dokunmayın. Hasarlıolan kabloyu hemen değiştirin. Sadece uygun olan kabloyu kullanınj uygun kablo olmadığında lüften yetkili teknik servisimizin veya yetkili satıcınıza sorun.

Cihazı, prize kolayca ulaşılabilecek şekilde yerleştirin. Acil durumda cihaza elektrik girişini fişi çekerek kesin.

Cihazın yüzeyini temizlemeden önce elektrik fişini çekin. Tüy bırakmayan, yumuşak bir bez kullanın. Asla sıvı, gaz veya kolay alev alan nitelikte temizleme maddeleri kullanmayın (sprey, aşındırı maddeler, cilalar, alkol) Cihazın iç kısımlarına nem girmemelidir.

Yangın tehlikesini önleme bakımından cihazı uzun bir süre için kullanmadığınızda, şebeke kablosunu yerinden sökünüz.

Cihazı sökmeye çalışmayınız. Elektrik çarpması tehlikesi bulunmaktadır. Cihazın açılması durumu garanti haklarının yitirilmelerine neden olmaktadır.

Tamir

Cihaz üzerinde herhangi bir onarım yapmayın. Kurallara uygun olmayan bakım çalışmalara yaralanmalara veya cihazda maddi hasara yol açabilir. Cihazın sadece teknik servis tarafından tamir edilmesini sağlayın.

Cihazınızdaki tip levhasını çıkartmayın, aksi takdirde garanti hakkı kaybolacaktır.

Genel bakış

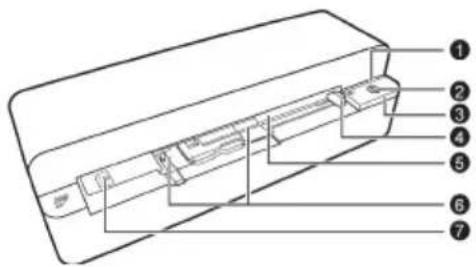

Dış görünüm

① - STATUS - Statü göstergesi - Cihaz statusünü göstermektedir

② - ① - Açma-/Kapama - Cihazı Açma- / Kapama

③ - ① - İşletim göstergesi - Cihazın işletim durumunu ve hata durumlarını göstermektedir

④ Belge yönlendirmesi – Belge sabitleştirme / ilk kullanımdan önce yapıştırıcı şerit yerinden alınmalıdır

⑤ Belge alma mekanizması

⑥ Film yönlendirme kısmının takılacağı oluklar

⑦ Çekme yönü sembolü – belgeyi yazılı kısmı yukarıya doğru ve bir kenarını söz konusu sembole mümkün olduğu kadar yakın bir biçimde yerleştiriniz.

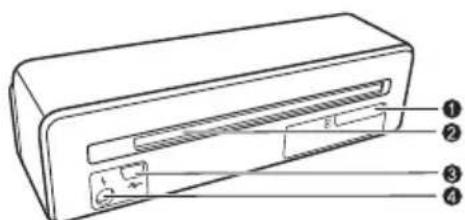

Arka taraftaki bağlantılar

① Hafıza kartı yuvası (SD, xD, MMC, MS, MS Pro)

② Belge çıkışı

3 Mini-USB bağlantısı – Bir bilgisayarın (sadece hafıza kartı okuyucusu olarak) veya bir dijital resim çerçevesinin bağlanması için.

④-Soket – Şebeke aygıtı bağlantısı

Çekme tamburları için temizleme yaprağı

Tarayıcı için temizleme çubuğu

Negatif şeritleri için adaptör / Slâytlar (Film yönlendirme)

Değiştirilebilir şebeke fışı donanımlı şebeke aygıtı

USB-Kablosu

Koruma kılıfı

Garanti karti

Kullanma kılavuzu

Uyari

Ambalaj İçeriği Eksikse

Parçalardan biri eksik veya hasarlıysa, lütfen yetkili satıcınıza veya müşteri hizmetlerimize başvurun.

Şebeke aygıtının bağlanması

DIKKAT!

Kurulum yeri şebeke gerilimi!

Cihazınıza ait şebeke voltajının [tip levhası], kurulum yerindeki şebeke voltajına uygun olmasına dikkat edin.

1 Şebeke aygıtının küçük soketini cihazınızın arka tarafından bulunan elektrik kablosu bağlantısına takınız.

2 Şebeke aygıtını prize takınız.

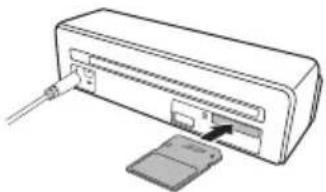

Hafıza kartının yerleştirilmesi

1 Cihazın arka kısmında bulunan kart yuvasına, yazma korumalı olmayan bir hafıza kartı yerleştiriniz. Sizin cihazınız tarafından altta bulunan hafıza kartı tipleri desteklenmektedir: SD, xD, MMC, MS, MS Pro.

TEHLIKE!

Hafıza kartını takınız!

Sadece cihaz ile uyumlu olan hafıza medyaları kullanınız. Kart veya cihaz üzerinde olası hasarların önlenmeleri bakımından, kartın cihaza sadece cihaz kapalı olduğunda takılması gerekmektedir.

Cihaz üzerinde bulunan hafıza kartını cihazın işlem yaptığı sırada kesinlikle cihazdan çıkartmayınız. Bu nedenden dolayı veriler zarar görebilir veya kaybolabilir.

3 Cihaz konumu ile ilgili olan kontrol lambasının sürekli olarak yanmasını bekleyiniz.

Uyari

Kontrol lambasi

Bu kontrol lambasının yanıp sönmesi halinde, aşağıda gösterilen sebepler söz konusu olabilmektedir.

- Bir hafıza kartı takılmamıştır

- Hafıza kartı üzerinde yeterli miktarda yer bulunmamaktadır (1MB'den az)

- Hafıza kartının yazma koruması devrededir

- Hafıza kartı arızalıdır

Kapasiteleri 2GB ve üzeri olan hafıza kartlarında, kaydetme işleminin daha uzun sürebileceğini lütfen dikkate alınız. Bu durumda kontrol lambası 20 saniye kadar yanıp sönebilmektedir.

Dijital fotoğraf çerçevelerinin kullanımı

Cihazın bir dijital resim çerçevesine bağlanması durumunda, taranan resimler doğrudan dijital resim çerçevesinin hafızasına kaydedilmektedir.

1 Söz konusu ① tuşunu cihazı kapatmak için basılı tutunuz.

2 Dijital resim çerçevesini bir USB-kablosu yardımıyla, cihazın Mini-USB bağlantısına bağlayınız.

3 C i h a z ı ① tuşu ile çalıştırınız.

Tarama (Scan)

Fotoğrafların yerleştirilmeleri

Cihazınıza çeşitli belge türleri yerleştirebilirsiniz. Teknik Veriler bölümündeki bilgilere dikkat edin.

Koruyucu kılıf ile fotoğrafların veya belgelerin çizilmeden yada katlanmadan dolayı hasar görmeleri önlenerek taranmaları sağlanmaktadır.

Uyari

Belgelerin koruyucu kılıf ile taranmaları

Küçük evrakların koruyucu kılıf ile taranmaları halinde, bazı durumlarında olmak üzere, otomatik kesme fonksiyonu tam olarak doğru çalışmamaktadır. Bu durumda ya resmin önemli kısımları da kesilmektedir yada evrakin etrafında çok fazla kenar bırakılmaktadır. Bu durumda evrakları koruyucu kılıf olmadan tarayınız.

DIKKAT!

Uygun olmayan dokümanlar

Taranacak olan belgelerin üzerinde ataçlar, zimba telleri, toplu iğneler ve saire bulunmamalıdır.

1 Belgeyi yazı tarafıyla yukarıya doğru olmak üzere ve kenarının ① tuşuna yönelik durması kaydıyla belge çekme yerine yerleştiriniz.
2 Belgeyi sol kenari itibariyle düzgün konuma getiriniz.
3 Belgeyi sağ tarafta bulunan belge yönlendirme kısmı yardımıyla sabitleştiriniz. Belge yönlendirme kısmı, belgeye hafifçe deformidir.

4 Belgeyi otomatik olarak içeri çekilmesi ve tarama işleminin başlatılmasına dek, yatay olarak belge giriş kısmına doğru itiniz. Kâğıdın bükülmemesine dikkat ediniz. Kontrol lambası ① tarama işlemi sırasında yanıp sönecektir.

TEHLIKE!

Kâğıt sıkışması!

Cihazın tarama işlemi sırasında belge girişini diğer bir belge ile beslemeyiniz. Aksi takdirde kâğıt sıkışabilir.

5 Kontrol lambası ① ile STATUS kontrol lambasının artık yanıp sönmemesini ve STATUS kontrol lambasının sürekli olarak yanmasını bekleyiniz. Bu durdum tarama işleminin tamamlandığı ve ilgili verilerin hafıza kartına kaydedildikleri anlamına gelmektedir.

TEHLIKE!

Kâğıt sıkışması!

Bir kâğıt sıkışmasının önlenmesi için mutlaka diğer belgeyi sürmeden önce, her iki kontrol lambalarının da artık yanıp sönmemelerini bekleyiniz.

6 Hafıza adı DCF (Design Rule for Camera File System) - standardı doğrultusunda belirlenmektedir.

Uyari

Stand-by-modu

Tarayıcının takriben 15 dakika kullanılmaması durumunda, cihaz kendiliğinden kapanmaktadır.

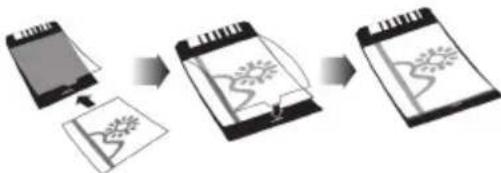

Koruyucu kılıf kullanımı

1 Koruyucu kılıfı açınız ve evraki yazılar yukarıya doğru olmak üzere koruyucu kılıfa koyunuz.

2 Koruyucu kılıfı yazılar üste gelmek üzere ve kapalı kenarının (siyah çizgi) ileriye dönük tuşa doğru gelmesi şeklinde ① evrak girişine konumlandırınız.
3 Koruyucu kılıfı evrak ile birlikte yatay olmak üzere evrak çekme yerine, otomatik olarak içeriye çekilene ve böylelikle tarama işleminin başlatılmasına dek itiniz. Kâğıdırın bükilmemesine dikkat ediniz. Kontrol lambası ① tarama işlemi sırasında yanıp sönecektir.

4 Kontrol lambası ① ile STATUS kontrol lambasının artık yanıp sönmemesini ve STATUS kontrol lambasının sürekli olarak yanmasını bekleyiniz. Bu durdum tarama işleminin tamamlandığı ve ilgili verilerin hafıza kartına kaydedildikleri anlamına gelmektedir.

Uyari

Belgelerin koruyucu kılıf içerinden alınmaları

Belgenin koruyucu kılıf ile olası bir yapışma olayını önlemek için belgeyi tarama işleminin tamamlanması ardından koruyucu kılıftan çıkartınız.

Film şeridi / Slâyt yerleştirilmesi

Uyari

Uygun olan dokümanlar

• 35mm Renkli-negatif şeridi
- Çerçevelendirilmemiş slâytlar
• 35mm Siyah/Beyaz-Negatif şeridi
- Fotoğrafın otomatik olarak çevrilmesi veavnada yansıtılması:

Kenarda bulunan numaralandırmanın söz konusu resim ile aynı hizada olması halinde, negatif şeridinin yönü tarayıcı tarafından tanınabilmektedir. Söz konusu numaranın tanımlanamaması durumunda, bu fonksiyon kapatılmıştır.

DIKKAT!

Uygun olmayan dokümanlar

Söz konusu negatif şeritleri üzerinde yapıştırıcı kalıntıları veya kenarlarında yapıştırıcı bantların bulunmamaları gerekmektedir. Slâytlar ise sadece çerçevesiz olarak yerleştirilebilmektedir.

DIKKAT!

Negatif şeritlerinin hasarlı olan başlangıç kısımları

Negatif şeritlerinin başlangıç kısımlarının hasarlı olmaları durumunda (düz bir biçimde kesilmemiş veya katlanmış olanlar), söz konusu negatif şeritlerinin başlangıç kısımlarını keserek düzeltiniz ve katlanmış olan kenarlarını yok ediniz.

1 Belge girişi içersinde belgelerin bulunup bulunmadıklarını kontrol ediniz. Bunun

ardından doküman yönlendirici kısmını tamamen sağ tarafa doğru itiniz.

2 Film yönlendirme kısmını belge girişi üzerinde bunun için öngörülen oluklara yerleştiriniz.

3 Film yönlendirme kısmını dikkatli bir biçimde ve tamamen belge girişinin içersine itiniz. Film yönlendirme kısmının metal şeritlerine zarar vermeyiniz.
4 Film yönlendirme kısmının doğru bir biçimde konumlandırılmış olması durumunda, kısım kilitlenecektir ve söz konusu kalibrasyon işlemi cihaz tarafından otomatik olarak başlatılacaktır.
5 Kontrol lambalarının artık yanıp sönmeme konumuna gelmelerini bekleyiniz.
6 Negatif şeridini / Slây cepten çıkartınız.
7 Yerleştirme yönüne dikkat ediniz.
8 Negatif şeridini, üzerinde bulunan yazılar okunabilecek bir biçimde (numara) tutunuz (ayna tersi değil) ve resmin üst kısmının çalıştırma tuşuna yönelik olmasına dikkat ediniz.
9 Negatif şeridini / Slâytı film yönlendirme kısmına takınız.

Uyari

Negatiflere itinalı bir biçimde davranınız

Negatifler ile yapılan uygulamalarda dikkatli olunuz. Eğer mümkün ise pamuk malzemesinden eldivenler takınız.

10 Söz konusu negatif şeridini / Slâytı, otomatik bir biçimde içeriye çekilmesine ve tarama işleminin başlatılmasına dek film yönlendirme kısmının içersine doğru itiniz. Negatif şeridinin / Slâytın bükilmemesine dikkat ediniz. Kontrol lambası ① tarama işlemi sırasında yanıp sönecektir.

Uyari

Tarama hızı

Negatiflerin / Slâyt'ların taranmaları sırasında uygulanan yüksek çözünürlük sebebiyle, bu tarama hızı fotoğraflarínkinden daha yavaştır.

11 Kontrol lambası ① ile STATUS kontrol lambasının artık yanıp sönmemesini ve STATUS kontrol lambasının sürekli olarak yanmasını bekleyiniz. Bu durdum tarama işleminin tamamlandığı ve ilgili verilerin hafıza kartına kaydedildikleri anlamına gelmektedir.

12 Hasar görmelerini veya kirlenmelerini önlemek açısından ise taranmış olan negatif şeritlerini / Slâyt'ları, koruyucu kılıfa/Cebe geri koyunuz.

13 Hafıza adı DCF (Design Rule for Camera File System) - standardı doğrultusunda belirlenmektedir.

14 Tüm negatif şerlerinin / slâytların taranmaları ardından film yönlendirme kısmını yerinden çıkartınız. Bunun için bu kısmı belge besleme girişinden dikkatli ve eşit bir biçimde çekerek çıkartmanız yeterli olacaktır.

Uyari

Stand-by-modu

Tarayıcının takriben 15 dakika kullanılmaması durumunda, cihaz kendiliğinden kapanmaktadır.

Scanner camının temizlenmesi

Taranan resmin üzerinde çizgiler var ise veya resim net değil ise tarayıcı camının temizlenmesi gerekmektedir.

1 Ci h a z i k a p a t i n i z.

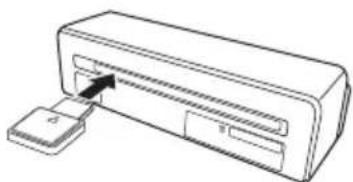

2 Temizleme kalemini belge çıkışının sol bitimine takınız.

Uyari

Temizleme ile ilgili talimatlar

Temizleme kalemi üzerinde toz bulunmamalıdır.

3 Temizleme kalemini dikkatli bir biçimde iki- ile üç kez arası belge çıkışının diğer uçuna dek hareket ettiriniz.

4 Sonuna doğru temizleme kalemini yine belge çıkışının sol bitimine doğru hareket ettiriniz ve temizleme kalemini yerinden alınız.

Bilgisayar bağlantısı

Bu tarayıcıyı ayrıca bir bilgisayar ile bağlantı olarak bir hafıza kartı okuyucusu olarak da kullanabilirsiniz.

Cihazınızın sahip olması gereken asgari özellikler şunlardır:

İşletim sistemi

Windows: Windows 2000 · XP · Vista · veya daha sonraki versiyonları · 32 bit veya 64 bit

Macintosh: Mass Storage Class Mac OS10.5 veya daha sonraki versiyonları

Bilgisayara bağlama durumu

Bu cihaz Hot-Plug-and-Play-/tak ve çalıştır uyumlu olup, cihazı çalışması halinde dahi bilgisayarınıza bağlayabilmeniz mümkündür. Bu cihazı bağlayabilmeniz için bilgisayarınızı kapatmanız gerekmemektedir.

1 Cihazı bir USB-kablosu yardımıyla bilgisayarınıza bağlayınız.

2 Sizin bilgisayarınızın USB-bağlantısının kusursuz bir biçimde çalışması halinde, cihaz otomatik olarak tanınacaktır. Beher hafıza kartı yuvasına yönelik bir disk sürücüsü harfi tayin edilecektir.

Uyari

Son USB-Hub (= USB-taksimatçısı) bağlantı

Cihazı bir USB-Hub (= USB-taksimatçısı) aygıtına bağlamak istediğinizde, önceden USB-Hub aygıtının bilgisayar ile bağlı olup olmadığını kontrol ediniz ve bunun ardından cihazı USB-Hub aygıtına takınız.

3 Bu durumda hafıza kartına ulaşabilir [disk sürücüsü] ve kaydedilen veriler üzerinde işlem yapabilirsiniz.

Servis

Temizleme

TEHLIKE!

Cihazı kapatınız!

USB kablosunu veya şebeke cihazını cihazdan ayırmadan önce, cihazı ① tuşu ile kapatmanız gerekmektedir.

TEHLIKE!

Temizlik işlemi bilgileri!

Tüy bırakmayan, yumuşak bir bez kullanın. Asla sıvı veya kolay alev alan nitelikte temizleme maddeleri kullanmayın (sprey, aşındırı maddeler, cilalar, alkol v.s.). Cihazın iç kısımlarına nem girmemelidir. Cihazın üzerine temizleme sıvısı püskürtmeyiniz.

Tarif edilen yüzeyleri dikkatli bir biçimde siliniz. Yüzeylerin çizilmemeleri için dikkatli davranınız.

Çekme tamburlarının temizlenmeleri

1 Ci h a z i k a p a t i n i z.
2 ① Tuşunu kontrol lambası ① yanmalarına dek basılı tununuz.
3 Tarayıcı temizleme modundadır.
4 Kâğıt çekme kısmına temizleme yaprağını iterek yerleştiriniz.

Uyari

Temizleme ile ilgili talimatlar

Çekme yönüne dikkat ediniz. Beyaz olan süngerin yukarıya doğru bakması gerekmektedir.

Temizleme işlemi için çözelici maddeler veya temizleme sıvıları kullanmayınız. Bu durumda çekme tamburları dönüşülmez bir biçimde hasar görebilmektedir.

5 Yaprak otomatik olarak içeri çekilecektir ve temizleme işlemi başlatılacaktır. Temizleme

işlemi sırasında kontrol lambaları ① ile STATUS yanıp sönmektedir.

6 Temizleme işlemi tamamlandığında, temizleme yaprağı tahliye edilmektedir ve kontrol lambası ① sönmektedir.

Uyari

Çekme tamburları için temizleme yaprağı

Temizleme yaprağını temiz bir yerde saklayınız.

Tarayıcının kalibrasyonu

Taranan resmin orijinalinde çizgilerin veya netlik bozukluğunun olmaması durumunda, bu durum tarayıcıdan kaynaklanmakta olup, tarayıcının kalibrasyon işlemi gereklidir. Kalibrasyon işlemi sayesinde zaman içersinde beher optik cihaz üzerinde meydana gelen aykırılıklar ve ölçüm hataları ince ayara tabi tutulmakta veya kompanze edilmektedir.

1 Tarayıcıya kalibrasyon işlemine tabi tutmadan önce, tarayıcı camını temizleyiniz.
2 Cihazın arka kısmında bulunan kart yuvasına, yazma korumalı olmayan bir hafıza kartı yerleştiriniz.
3 ① tuşuna basıniz. Söz konusu STATUS kontrol lambasının sürekli olarak yanmasını bekleyiniz.
4 Kalibrasyon sayfasını üzerinde bulunan okları yönünde çekme merdanelerine doğru olmak üzere, belge girişine yerleştiriniz.

5 Kalibrasyon sayfası otomatik olarak içeri çekilecektir ve temizleme işlemi başlatılacaktır.

Uyari

Tarayıcının kalibrasyonu

Çekme yönüne dikkat ediniz. Kalibrasyon sayfasının yanlış olarak yerleştirilmesi halinde, kalibrasyon işlemi başlatılamamaktadır.

6 Kalibrasyon işleminin tamamlanması ardından sayfa çıkartılacaktır.

Hızlı yardım

Bu kullanma kılavuzunda yer alan açıklamalarla çözemediğiniz bir sorun ortaya çıktığında (bkz.ayrica devamdaki yardım), şu şekilde hareket edin:

1 Bir ataç telini açarak, bunun yardımıyla cihazın alt kısmında bulunan reset tuşuna basınız.

2 Hata tekrar ortaya çıkıyorsa, lütfen yetkili teknik servisimize veya yetkili satıcınıza başvurun.

Sorunlar Çözümler
Cihaz açılmamaktadır. Şebeke cihazının veya USB k-ablosunun aslınauygun bir biçimde cihaz ile bağlı olduğunu temin ediniz.
Cihaz ısınmış durumdadır • Belirli bir işletim süresinin ardından cihaz yüzeyitakriben 30^ ile 45^ derece arası bir ısıya ulaşmaktadır. Bu durum normaldir.Cihazdan alışılmadık bir koku geldiğinde veya cihaz yüzeyi aşırı ısındığında, tarayıcıyı vakit geçirmeksizin elektrik şebekesinden ve/veya bilgisayardan / dijital resim çerçevesinden ayırınız.
Taranan resim üzerinde çizgiler bulunmaktadır veya resim net değildir	• Taranan resmin kirli veya çizik olup olmadığını kontrol ediniz.• Kullanılan koruyucu kılıfın kirle veya çizik olup olmadığını kontrol ediniz.• Uzun bir süre için kullanılmaması halinde, tarayıcıyı temizleme ve kalibrasyon işlemine tabi tutunuz.
Taranan resimde, resmin bazı parçaları kesildiğinde	• Bu tarayıcı siyah kenarların otomatik olarak kesilmeleri fonksiyonu ile donatılmıştır. Bundan dolayı küçük resimlerde, sadece resim, kenarsız olarak kaydedilmektedir.Bu fonksiyon sonucu olarak arka planları siyah olan resimlerde (mesela: gece çekimlerinde) önemli kısımlarının kesilmeleri söz konusu olabilmektedir.Böyle bir durumda resmi çeviriniz ve yeniden tarayınız.
Belge giriş kısmında sıkışmıştır • ➊ tuşuna basınız.	Belge otomatik olarak dışarıya çıkartılır.
Kontrol lambası STATUS hızlı biçimde yanıp sönmektedir, tarama işlemi mümkün değildir / hafıza kartı tanınmamaktadır	Uyumlu hafıza kartını kullanıp kullanmadığınızı ya da hafıza kartını doğru yerleştirip yerleştirmediğinizi kontrol ediniz.Hafıza kartını yuvasından çıkartınız ve yeniden yuvasına takınız.Hafıza kartının olası yazma koruma konumunu değiştiriniz.Sessiz hafıza kartının hasarlı olup olmadığını kontrol ediniz.Hafıza kartının boş hafıza durumunu kontrol ediniz. Boş hafıza alanı 1MB’den az ise tarama işlemi mümkün değildir.Hafıza kartının veri formatını kontrol ediniz. Sadece veri formatları FAT 16 veya FAT32 olan hafıza kartlarına kayıt yapılabilmektedir.Diğer belgenin çok hızlı yerleştirilip yerleştirilmediğini kontrol ediniz. Birden fazla belgenin tarama işlemi için ilk tarama işleminin tamamlanmasını bekleyiniz (statü lambası sürekli yanacaktır).Belge uzunluğunu kontrol ediniz (bakınız lütfen, teknik veriler bölümü).
Bir dijital fotoğraf çerçevesine aktarım çalışmamaktadır	Bu fonksiyon sadece belirli fotoğraf çerçevelerinde çalışmaktadır.

Ek

Teknik Veriler

Tip ...... Color Contact Image Sensor (CIS)

Ölçüler [G × Y × D] ..... 158 × 45 × 55 mm

Ağırlık 0,23 kg

Şebeke bağlantısı ......Giriş: 100 – 240 V \~ (±10%) / 50 – 60 Hz ......Çıkış: 5 V == / 1 A

Elektrik tüketimi

İşletim ....<9W

Tavsiye edilen cihaz ortamı..... 15–35°C

Bağil nem....20–70% (yoğunlaşma yok)

Scanner

Giriş formatı ......Renkli 48-Bit

Çıkış formatı...... 24-Bit

Azami donanım çözünürlüğü Foto ..... 300 × 300 dpi

Azami donanım çözünürlüğü

Film/Slâyt 1200×1200 dpi

Belge alma mekanizması

Kredi kartları/Plastik kartlar azami kalınlığı.....1 mm

Desteklenen kâğıt formatları

Kâğıt ağırlığı 50 - 105 g/m²

Desteklenen film formatları

35 mm Renkli negatif şeritleri....6 Resim çerçevesiz olarak

35 mm Slâyt pozitifleri ....... Çerçevesiz olarak

Film türü tanıma (Renkli,

Siyah/Beyaz, slâyt).....Otomatik

Bilgisayar bağlantısı

Bağlantı çeşidi ..... USB 2.0 High Speed uyumludur

Şebeke aygıtı

Model-No. ADS-5N-06 05005G

Üretici: SHENZHEN HONOR ELECTRONIC CO.,LTD.

Teknik özelliklerde önceden bildirilmeden değişiklik yapma hakkı saklıdır.

AgfaPhoto adı, Agfa-Gevaert NV & Co. KG veya Agfa-Gevaert NV tarafından lisans altında kullanılmaktadır. Bu ürünleri ne Agfa-Gevaert NV & Co. KG kuruluşu ne de Agfa-Gevaert NV kuruluşu üretmektedir veya bununla ilgili garanti yada destek sağlamaktadır.

Daha ayrıntılı bilgiler, destek veya garanti durumları hakkında lütfen satıcı kuruluşunuza veya üretici kuruluşa müracaat ediniz.

İrtibat:: AgfaPhoto Holding GmbH,

www.agfaphoto.com

Cihazın önemli AB-yönetmeliklerine uygunluğu CE-işareti ile onaylanmıştır.

Çevrenin korunmasına bir konsept ilkelerine uyulması doğrultusunda olmak AgfaPhoto kuruluşu tarafından son derece önem verilmekte olup, AgfaPhoto kuruluşu her daim çevreye duyarlı sistemlerin üretilmesine özen göstermektedir. Bu sebepten dolayı AgfaPhoto kuruluşu tarafından tüm ürünlerinin ekolojik verimlerinin tüm üretim aşamaları üzerinden olmak kaydıyla, ilk olarak çalıştırılmalarından, kullanımlarına ve son olarak atık giderme işlemlerine tabi tutulmalarına dek, önemli bir biçimde değerlendirilmelerine karar verilmiştir.

Ambalaj: (Yeşil Nokta) işaretinin anlamı, onaylanmış olan ulusal bir organizasyona kendisinin ambalaj malzemelerinin tespit edilmelerinde ve atık giderme-geri dönüştürme alt yapılarının geliştirilmelerinde kullanılmak üzere, kendisine belirli ödeneklerin intikal ettirildiği manasındadır. Lütfen bu ürünün ambalajýný atýk giderme iplemlerine tabi tutuğunuzda, kendi bölgenizde geçerli olan atýk ayýrma yönetmeliði hükümlerini dikkate alýnýz.

Piller: Sizin ürününüzde piller var ise, bunların kendileri için öngörülmüş olan toplama yerlerinde,

ilgili atık giderme işlemlerine tabi tutulmaları gerekmektedir.

Ürün: Ürün üzerinde bulunan çizgili çöp bidonu işareti, bu ürünün bir elektrikli veya elektronik aygıt olduğuna işaret etmektedir. Avrupa'da geçerli olan yasal yükümlülükler uyarınca, bu durumda özel atýk giderme ileminin uygulanması part kopulmaktadır:

• Benzer bir ürün satın almanız durumunda, satış yerinde olmak üzere.
• Yerel toplama yerlerinde (Deđerli madde toplama alaný, özel atýk giderme kuruluplarý ve saire).

Siz de böylelikle çevreye ve insanların sadlýðýna faydalý ve aynı zamanda ömrünü yitirmip olan elektrikli veya elektronik aygýtlarýn geri dönüpüm iplemlerine tabi tutularak geri kazandýrýlmalarýna katkıda bulunabilmektesiniz.

Kullanılan kâğıt ve karton ambalajlar hurda kâğıt kapsamında atık giderme işlemine tabi tutulabilmektedir. Plastik folyoları ve köpük tipi ambalaj malzemelerini, ülkenizdeki yasalar doğrultusunda bir geri dönüşüm merkezine teslim edin ya da diğer artık çöplere ekleyin.

Tescilli marka: Bu el kitapçığında yer alan referanslar, ilgili firmaların tescilli ürünleridir. ® ile ™ sembollerinin kullanılmamış olması, ilgili kavramların tescilli olmadığı varsayımina yol açmamalıdır. Bu belgede kullanılan diğer ürün isimleri sadece bilgilendirme amacıyla kullanılmıştır ve üçüncü şahıslara ait tescilli markalar olabilir. AgfaPhoto, bu ürünler üzerinde hiçbir hak iddia etmez.

Belirli belgelerin çoğaltılması (örn. scanner, fotokopi, baskı yoluyla) bazı ülkelerde yasaktır. Bu tür belgelerin bir listesi aşağıda verilmiştir; bu listenin eksiksiz olduğu iddia edilmemektedir, liste sadece fikir verme amacıyla hazırlanmıştır. Emin olamıyorsanız, hukuki danışmanınıza başvurun.

· Pasaportlar (kimlikler)
- Ülkeye giriş ve çıkış evrağı [göç evrağı]
- Askerlik belgeleri
- Banknotlar, seyahat çekleri, ödeme emirleri
- Posta pulları, vergi pulları (damgalı veya damgasız)
- Rehin belgeleri, yatırım sertifikaları, borç senetleri
- Telif hakkı ile korunan belgeler

Gönderilen faksların yasal geçerliliği ile ilgili ülkenizdeki yönetmeliklere dikkat edin - özellikle vadelerin ve imzaların geçerliliği veya gönderme esnasında oluşabilecek kalite kayıplarının yol açabileceği dezavantajlar hakkında bilgi edinin.

Ülkenizdeki telekomünikasyon gizliliği ve veri koruma yasalarına uymaya dikkat edin.

Kaza, ürünün hatalı veya kötü niyetli kullanımı, yetkili olmayan şahıslar tarafından modifiye edilmesi, onarımı, değiştirilmesi, AgfaPhoto tarafından verilen işletme ve bakım bilgilerine uyulmaması gibi durumlar sonucunda alıcı veya üçüncü şahısların karşı karşıya kalacağı kayıplar, masraflar veya giderlerde ne AgfaPhoto, ne de ona bağlı şirketler hiçbir sorumluluk üstlenmez.

AgfaPhoto ayrıca, AgfaPhoto'in orijina ürünü veya AgfaPhoto onaylı olarak işaretlenmemiş olan tüketim malzemelerinin veya opsiyonların kullanımı sonucunda doğabilecek sorunlardan da sorumlu değildir.

AgfaPhoto ürünü olarak işaretlenmemiş bağlantı kablolarının yol açabileceği elektromanyetik enterferans sonucunda meydana gelebilecek hasarlarda da AgfaPhoto sorumluluk üstlenmemektedir.

Her hakkı saklıdır. Bu yayının hiçbir parçası, önceden AgfaPhoto'nın yazılı onayı alınmadan çoğaltılamaz, bir arşiv sistemine kaydedilemez, herhangi bir şekilde veya herhangi bir yolla - elektronik, mekanik, fotokopi, kayıt veya başka bir yöntem - aktarılamaz. Bu belgede yer alan bilgiler, sadece bu ürünle kullanılmak üzere hazırlanmıştır. Bu bilgilerin başka cihazlarda kullanılması durumda AgfaPhoto hiçbir sorumluluk kabul etmez.

Bu kullanma kılavuzunun herhangi bir akdi özelliği yoktur.

Yanılgı, baskı hatası veya değişiklik olabilir.

Copyright © 2010

Εισαγωγή

Αγαπητέ πελάτη
