BEDIENUNGSANLEITUNG AS1150 AGFA

Mit dem Kauf dieses Gerätes haben Sie sich für ein Qualitätsprodukt der Marke AgfaPhoto entschieden. Ihr Gerät erfüllt die vielfältigsten Anforderungen für die private Verwendung oder in Ihrem Büro- und Geschäftsalltag.

Scannen Sie Fotos oder Visitenkarten und übertragen Sie die Daten automatisch auf Speicherkarten oder auf kompatible digitale Bilderrahmen.

Der Adapter für Negtivstreifen / Dias (Filmführung) ermöglicht Ihnen Schwarz/Weiß-Negativstreifen, Farbnegativstreifen und ungerahmte Dias vollautomatisch zu scannen.

Zusätzlich können Sie den Scanner auch als Speicherkartenleser in Verbindung mit einem Computer verwenden.

Viel Spaß mit Ihrem Gerät und seinen vielfältigen Funktionen!

Zu dieser Bedienungsanleitung

Mit der Installationshilfe auf den folgenden Seiten nehmen Sie Ihr Gerät schnell und einfach in Betrieb. Detaillierte Beschreibungen finden Sie in den folgenden Kapiteln dieser Bedienungsanleitung.

Lesen Sie die Bedienungsanleitung aufmerksam durch. Beachten Sie vor allem die Sicherheitshinweise, um einen einwandfreien Betrieb Ihres Gerätes zu gewährleisten. Der Hersteller übernimmt keine Haftung, sollten Sie die Hinweise nicht beachten.

Verwendete Symbole

Hinweis

Tipps und Tricks

Mit diesem Symbol sind Tipps gekennzeichnet, mit deren Hilfe Sie Ihr Gerät effektiver und einfacher verwenden.

GEFAHR!

GEFAHR!

Warnt vor Gefahren für Personen, Schäden am Gerät oder anderen Gegenständen sowie vor möglichem Datenverlust. Verletzungen oder Schäden können durch unsachgemäße Handhabung entstehen.

1 Einleitung Sehr geehrter Kunde 2
Zu dieser Bedienungsanleitung 2

2 Allgemeine Sicherheitshinweise Gerät aufstellen 4

Stromversorgung 4

Reparaturen 4

3 Übersicht Außenansicht 5

Anschlüsse auf der Rückseite 5

Verpackungsinhalt 5

Netzteil anschließen 5

Speicherkarte einsetzen 5

Digitalen Fotorahmen verwenden 6

4 Scannen Fotos einlegen 7

Filmstreifen / Dia einlegen 8

Scannerglas reinigen 9

Computeranschluss 9

5 Service Reinigung 11

Scanner kalibrieren 11

Schnellhilfe 12

6 Anhang Technische Daten .... 14

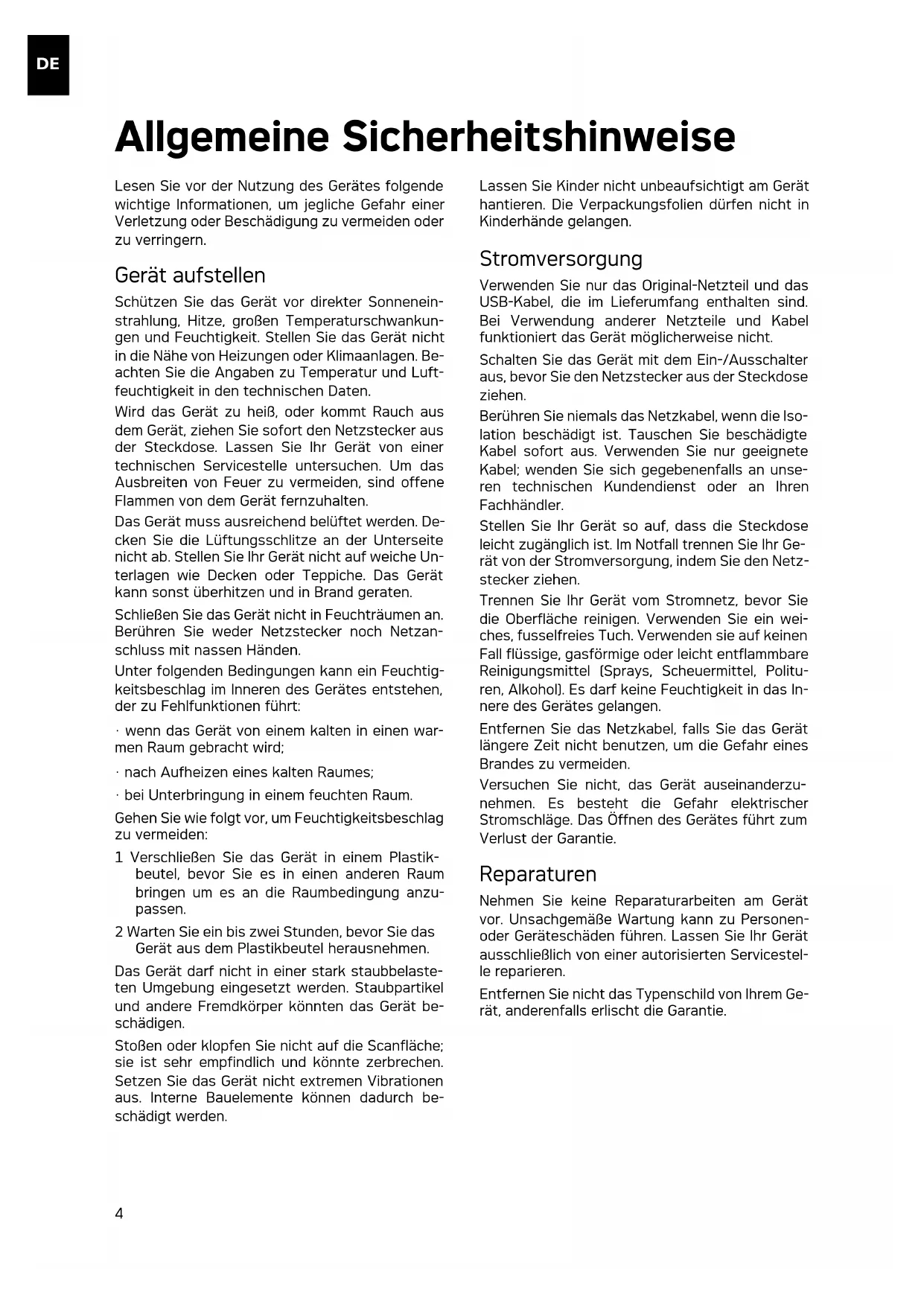

Allgemeine Sicherheitshinweise

Lesen Sie vor der Nutzung des Gerätes folgende wichtige Informationen, um jegliche Gefahr einer Verletzung oder Beschädigung zu vermeiden oder zu verringern.

Gerät aufstellen

Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze, großen Temperaturschwankungen und Feuchtigkeit. Stellen Sie das Gerät nicht in die Nähe von Heizungen oder Klimaanlagen. Beachten Sie die Angaben zu Temperatur und Luftfeuchtigkeit in den technischen Daten.

Wird das Gerät zu heiß, oder kommt Rauch aus dem Gerät, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie Ihr Gerät von einer technischen Servicestelle untersuchen. Um das Ausbreiten von Feuer zu vermeiden, sind offene Flammen von dem Gerät fernzuhalten.

Das Gerät muss ausreichend belüftet werden. Decken Sie die Lüftungsschlitze an der Unterseite nicht ab. Stellen Sie Ihr Gerät nicht auf weiche Unterlagen wie Decken oder Teppiche. Das Gerät kann sonst überhitzen und in Brand geraten.

Schließen Sie das Gerät nicht in Feuchträumen an. Berühren Sie weder Netzstecker noch Netzanschluss mit nassen Händen.

Unter folgenden Bedingungen kann ein Feuchtigkeitsbeschlag im Inneren des Gerätes entstehen, der zu Fehlfunktionen führt:

• wenn das Gerät von einem kalten in einen warmen Raum gebracht wird;
• nach Aufheizen eines kalten Raumes;
• bei Unterbringung in einem feuchten Raum.

Gehen Sie wie folgt vor, um Feuchtigkeitsbeschlag zu vermeiden:

1 Verschließen Sie das Gerät in einem Plastikbeutel, bevor Sie es in einen anderen Raum bringen um es an die Raumbedingung anzupassen.
2 Warten Sie ein bis zwei Stunden, bevor Sie das Gerät aus dem Plastikbeutel herausnehmen.

Das Gerät darf nicht in einer stark staubbelasteten Umgebung eingesetzt werden. Staubpartikel und andere Fremdkörper könnten das Gerät beschädigen.

Stoßen oder klopfen Sie nicht auf die Scanfläche; sie ist sehr empfindlich und könnte zerbrechen. Setzen Sie das Gerät nicht extremen Vibrationen aus. Interne Bauelemente können dadurch beschädigt werden.

Lassen Sie Kinder nicht unbeaufsichtigt am Gerät hantieren. Die Verpackungsfolien dürfen nicht in Kinderhände gelangen.

Stromversorgung

Verwenden Sie nur das Original-Netzteil und das USB-Kabel, die im Lieferumfang enthalten sind. Bei Verwendung anderer Netzteile und Kabel funktioniert das Gerät möglicherweise nicht.

Schalten Sie das Gerät mit dem Ein-/Ausschalter aus, bevor Sie den Netzstecker aus der Steckdose ziehen.

Berühren Sie niemals das Netzkabel, wenn die Isolation beschädigt ist. Tauschen Sie beschädigte Kabel sofort aus. Verwenden Sie nur geeignete Kabel; wenden Sie sich gegebenenfalls an unseren technischen Kundendienst oder an Ihren Fachhändler.

Stellen Sie Ihr Gerät so auf, dass die Steckdose leicht zugänglich ist. Im Notfall trennen Sie Ihr Gerät von der Stromversorgung, indem Sie den Netzstecker ziehen.

Trennen Sie Ihr Gerät vom Stromnetz, bevor Sie die Oberfläche reinigen. Verwenden Sie ein weiches, fusselfreies Tuch. Verwenden sie auf keinen Fall flüssige, gasförmige oder leicht entflammbare Reinigungsmittel (Sprays, Scheuermittel, Polituren, Alkohol). Es darf keine Feuchtigkeit in das Innere des Gerätes gelangen.

Entfernen Sie das Netzkabel, falls Sie das Gerät längere Zeit nicht benutzen, um die Gefahr eines Brandes zu vermeiden.

Versuchen Sie nicht, das Gerät auseinanderzunehmen. Es besteht die Gefahr elektrischer Stromschläge. Das Öffnen des Gerätes führt zum Verlust der Garantie.

Reparaturen

Nehmen Sie keine Reparaturarbeiten am Gerät vor. Unsachgemäße Wartung kann zu Personen- oder Geräteschäden führen. Lassen Sie Ihr Gerät ausschließlich von einer autorisierten Servicestelle reparieren.

Entfernen Sie nicht das Typenschild von Ihrem Gerät, anderenfalls erlischt die Garantie.

Übersicht

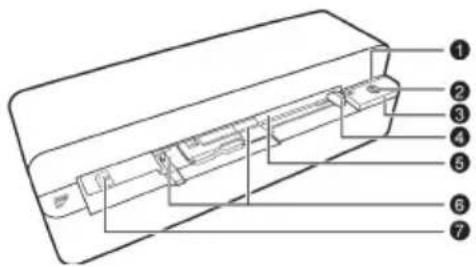

Außenansicht

① - STATUS - Statusanzeige - Zeigt den Gerätestatus an

② - ① - Ein-/Ausschalter - Gerät ein- / ausschalten

③ - ① - Betriebsanzeige - Zeigt den Betriebszustand und Fehler des Gerätes an

4 Dokumentenführung – Dokument fixieren / vor der erstmaligen Verwendung, den Klebestreifen entfernen

⑤ Dokumenteneinzug

⑥ Nuten für das Einsetzen der Filmführung

⑦ Symbol für Einzugsrichtung – legen Sie das Dokument mit der Schriftseite nach oben und einer Kante so nah als möglich an die Seite mit diesem Symbol ein.

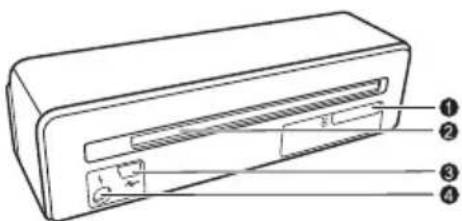

Anschlüsse auf der Rückseite

① Steckplatz für Speicherkarte (SD, xD, MMC, MS, MS Pro)

② Dokumentenausgabe

3 Mini-USB Anschluss – für den Anschluss eines Computers (nur als Speicherkartenleser) oder eines digitalen Fotorahmens

④ Buchse – Anschluss Netzteil

Reinigungsblatt für die Einzugsrollen

Reinigungsstift für den Scanner

Adapter für Negativstreifen / Dias (Filmführung)

Netzteil mit auswechselbaren Netzsteckern

USB Kabel

Schutzhülle

Garantiekarte

Bedienungsanleitung

Hinweis

Fehlender Verpackungsinhalt

Sollte eines der Teile fehlen oder Beschädigungen aufweisen, wenden Sie sich bitte an Ihren Fachhändler oder an unseren Kundendienst.

Netzteil anschließen

VORSICHT!

Netzspannung am Aufstellort!

Prüfen Sie, ob die Netzspannung Ihres Gerätes (Typenschild) mit der vorhandenen Netzspannung am Aufstellort übereinstimmt.

1 Stecken Sie den kleinen Stecker des Netzteils in den Anschluss auf der Rückseite des Gerätes.

2 Stecken Sie das Netzteil in die Steckdose.

Speicherkarte einsetzen

1 Stecken Sie eine Speicherkarte die nicht schreibgeschützt in den entsprechenden Steckplatz auf der Rückseite des Gerätes. Ihr Gerät unterstützt folgende Speicherkarten: SD, xD, MMC, MS, MS Pro.

GEFAHR!

Speicherkarte einsetzen!

Verwenden Sie nur Speichermedien, die mit dem Gerät kompatibel sind. Um Beschädigungen an der Karte oder dem Gerät vorzubeugen, darf die Karte nur in das Gerät eingeführt bzw. entfernt werden, wenn es ausgeschaltet ist.

Ziehen Sie die eingesetzte Speicherkarte keinesfalls heraus, während das Gerät darauf zugreift. Dadurch können Daten beschädigt werden oder verloren gehen.

2 Drücken Sie die Taste ①.

3 Warten Sie bis die Kontrollleuchte für den Gerätestatus dauerhaft leuchtet.

Hinweis

Kontrollleuchte

Blinkt diese Kontrollleuchte, kann dies folgende Ursachen haben.

• Keine Speicherkarte eingesetzt
• Nicht genügend Speicherplatz auf der Speicherkarte vorhanden (weniger als 1MB)
• Schreibschutz der Speicherkarte eingeschaltet
• Speicherkarte defekt
  Beachten Sie, dass bei Speicherkarten mit einer Kapazität von mehr als 2GB der Initialisierungsvorgang länger dauert. Die Kontrollleuchte kann dann bis zu 20 Sekunden lang blinken.

Digitalen Fotorahmen verwenden

Wird das Gerät an einen kompatiblen digitalen Fotorahmen angeschlossen, werden die eingescannten Fotos direkt auf den Speicher des digitalen Fotorahmens übertragen.

1 Halten Sie die Taste Ⓐ gedrückt, um das Gerät auszuschalten.
2 Schließen Sie den digitalen Fotorahmen über ein USB-Kabel an die Mini-USB-Buchse des Gerätes an.
3 Schalten Sie das Gerät mit der Taste ① ein.

Scannen

Fotos einlegen

Sie können verschiedene Dokumentenarten in Ihr Gerät einlegen. Beachten Sie die Angaben in den technischen Daten.

Mit der Schutzhülle können Sie Fotos oder Dokumente scannen, ohne dass das Foto oder Dokument durch Kratzer oder Falten beschädigt wird.

Hinweis

Dokumente mit der Schutzhülle scannen

Werden kleinere Dokumente mit der Schutzhülle gescannt, kann in bestimmten Fällen, die Funktion für das automatische Zuschneiden nicht korrekt funktionieren. Entweder sind wichtige Bildteile abgeschnitten, oder es bleibt um das Dokument zu viel Rand über. Scannen Sie in diesem Fall die Dokumente ohne Schutzhülle.

VORSICHT!

Ungeeignete Dokumente

Auf den Dokumenten dürfen sich keine Büroklammern, Heftklammern, Stecknadeln oder Ähnliches befinden.

1 Legen Sie das Dokument mit der Schriftseite nach oben und den Seitenkopf in Richtung der Taste ① in den Dokumenteneinzug.
2 Richten Sie das Dokument auf der linken Kante aus.
3 Fixieren Sie das Dokument mit der Dokumentenführung auf der rechten Seite. Die Dokumentenführung soll das Dokument leicht berühren.

4 Schieben Sie das Dokument waagrecht so weit in den Dokumenteneinzug, bis es automatisch eingezogen wird und der Scanvorgang gestartet wird. Achten Sie darauf, das Dokument nicht zu knicken. Die Kontrollleuchte ① blinkt während dem Scanvorgang.

GEFAHR!

Dokumentenstau!

Legen Sie kein Dokument in den Einzug, während das Gerät scannt. Das kann zu einem Dokumentenstau führen.

5 Warten Sie, bis die Kontrollleuchte ① und STATUS nicht mehr blinken und STATUS dauerhaft leuchtet. Dies bedeutet, dass der Scanvorgang abgeschlossen ist und die Daten auf der Speicherkarte gespeichert wurden.

GEFAHR!

Dokumentenstau!

Warten Sie unbedingt, bis beide Kontrollleuchten nicht mehr blinken, bevor Sie das nächste Dokument einlegen, um einen Dokumentenstau zu verhindern.

6 Der Speichername wird gemäß dem DCF (Design Rule for Camera File System)-Standard vergeben.

Hinweis

Stand-by-Modus

Wird der Scanner ca. 15 Minuten lang nicht benutzt, schaltet er sich automatisch ab.

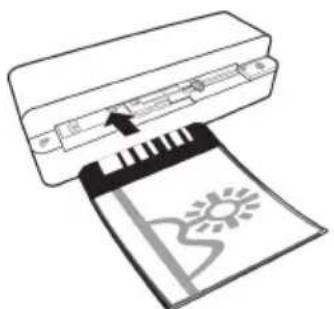

Schutzhülle verwenden

1 Öffnen Sie die Schutzhülle und legen Sie das Dokument mit der Schrift nach oben in die Schutzhülle ein.

2 Legen Sie die Schutzhülle mit der Schriftseite nach oben, der geschlossenen Seite (schwarzer Streifen) voran und den Seitenkopf in Richtung der Taste ① in den Dokumenteneinzug.

3 Schieben Sie die Schutzhülle mit dem Dokument waagrecht so weit in den Dokumenteneinzug, bis sie automatisch eingezogen wird und der Scanvorgang gestartet wird. Achten Sie darauf, das Dokument nicht zu knicken. Die Kontrollleuchte ① blinkt während dem Scanvorgang.

4 Warten Sie, bis die Kontrollleuchte ① und STATUS nicht mehr blinken und STATUS dauerhaft leuchtet. Dies bedeutet, dass der Scanvorgang abgeschlossen ist und die Daten auf der Speicherkarte gespeichert wurden.

Hinwels

Dokumente aus der Schutzhülle entnehmen

Entnehmen Sie nach dem Scanvorgang das Dokument aus der Schutzhülle, um ein eventuelles Verkleben des Dokuments mit der Schutzhülle zu vermeiden.

Filmstreifen / Dia einlegen

Hinweis

Geeignete Dokumente

• 35mm Farb-Negativstreifen
• Ungerahmte Dias
• 35mm Schwarz/Weiß-Negativstreifen
- Automatisches Drehen und Spiegeln des Fotos:

Der Scanner erkennt die Ausrichtung des Negativstreifens automatisch, wenn die Nummerierung am Rand die gleiche Ausrichtung wie das Bild hat. Kann die Nummerierung nicht erkannt werden, ist diese Funktion abgeschaltet.

VORSICHT!

Ungeeignete Dokumente

Auf den Negativstreifen dürfen sich keine Kleberreste, oder Aufkleber am Rand befinden. Dias dürfen nur ohne Rahmen eingelegt werden.

VORSICHT!

Beschädigte Anfänge der Negativstreifen

Sollten die Anfänge der Negativstreifen beschädigt sein (nicht gerade abgeschnitten, gefaltet) schneiden Sie die Anfänge der Negativstreifen gerade und entfernen Sie gefaltete Ecken.

1 Überprüfen Sie, ob sich keine Dokumente im Dokumenteneinzug befinden. Schieben Sie die Dokumentenführung ganz nach rechts.
2 Legen Sie die Filmführung auf die vorgesehenen Nuten des Dokumenteneinzuges.

3 Schieben Sie die Filmführung vorsichtig vollständig in den Dokumenteneizug. Beschädigen Sie nicht die Metallbahnen der Filmführung.
4 Ist die Filmführung korrekt eingesetzt, schnappt sie ein und das Gerät startet den Kalibriervorgang.
5 Warten Sie bis die Kontrolleuchten nicht mehr blinken.
6 Nehmen Sie den Negativstreifen/Dia aus der Schutzhülle/Tasche.
7 Beachten Sie die Einlegerichtung.
8 Halten Sie den Negativstreifen so, dass die Beschriftung (Nummer) des Negativs lesbar ist (nicht spiegelverkehrt) und die Oberseite des Bildes in Richtung der Einschalttaste weist.
9 Führen Sie den Negativstreifen / Dia in die Filmführung ein.

Negative vorsichtig behandeln

Behandeln Sie die Negative mit Vorsicht. Tragen Sie wenn möglich Baumwollhandschuhe.

10 Schieben Sie den Negativstreifen / Dia so weit in die Filmführung, bis er automatisch eingezogen wird und der Scanvorgang startet. Achten Sie darauf, den Negativstreifen / Dia nicht zu knicken. Die Kontrollleuchte ① blinkt während dem Scanvorgang.

Hinweis

Scangeschwindigkeit

Durch eine höhere Auflösung beim Scannen von Negativen / Dias, ist die Scangeschwindigkeit langsamer als beim Scannen von Fotos.

11 Warten Sie, bis die Kontrollleuchte ① und STATUS nicht mehr blinken und STATUS dauerhaft leuchtet. Dies bedeutet, dass der Scanvorgang abgeschlossen ist und die Daten auf der Speicherkarte gespeichert wurden.

12 Legen Sie den gescannten Negativstreifen / Dia wieder in die Schutzhülle/Tasche zurück um Beschädigungen oder Verschmutzungen zu vermeiden.

13 Der Speichername wird gemäß dem DCF (Design Rule for Camera File System)-Standard vergeben.

14 Entnehmen Sie nach dem alle Negativstreifen / Dias gescannt wurden die Filmführung. Ziehen Sie sie dazu behutsam und gleichmäßig aus dem Dokumenteneinzug heraus.

Hinweis

Stand-by-Modus

Wird der Scanner ca. 15 Minuten lang nicht benutzt, schaltet er sich automatisch ab.

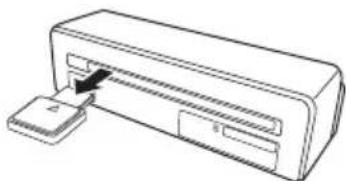

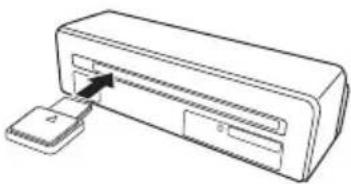

Scannerglas reinigen

Befinden sich auf dem gescannten Bild Linien oder das Bild ist unscharf, müssen Sie das Scannerglas reinigen.

1 Schalten Sie das Gerät aus.

2 Stecken Sie den Reinigungsstift in das linke Ende des Dokumentenauswurfes.

Hinweis

Hinweise für die Reinigung

Auf dem Reinigungsstift darf sich kein Staub befinden.

3 Bewegen Sie den Reinigungsstift vorsichtig zwei- bis dreimal zum anderen Ende des Dokumentenauswurfes.

4 Bewegen Sie zum Schluss den Reinigungsstift wieder zum linken Ende des Dokumentenauswurfes und entnehmen Sie den Reinigungsstift.

Sie können den Scanner auch als Speicherkartenleser in Verbindung mit einem Computer verwenden.

Ihr Computer muss über folgende Mindestvoraussetzungen verfügen:

Betriebssystem

Windows: Windows 2000 · XP · Vista · oder spätere Versionen · 32 bit oder 64 bit

Macintosh: Mass Storage Class Mac OS10.5 oder spätere Versionen

An den Computer anschließen

Das Gerät ist Hot-Plug-and-Play-fähig, das heißt Sie können das Gerät an Ihren Computer anschließen, während er läuft. Sie müssen den Computer nicht herunterfahren, um das Gerät anzuschließen.

1 Schließen Sie das Gerät mit dem USB-Kabel an Ihren Computer an.
2 Funktioniert der USB-Anschluss Ihres Computers einwandfrei, wird das Gerät automatisch erkannt. Jedem Speicherkartensteckplatz wird ein Laufwerksbuchstabe zugeordnet.

Hinweis

Anschluss an einen USB-Hub

Möchten Sie das Gerät an einen USB-Hub (= USB-Verteiler) anschließen, achten Sie darauf, das der USB-Hub mit dem Computer verbunden ist, bevor Sie das Gerät an den USB-Hub anschließen.

3 Sie können auf die Speicherkarte (Laufwerk) zugreifen und die gespeicherten Dateien bearbeiten.

Service

Reinigung

GEFAHR!

Gerät ausschalten!

Schalten Sie das Gerät mit der Taste ① aus, bevor Sie das USB Kabel oder den Anschluss des Netzteils vom Gerät trennen.

GEFAHR!

Hinweise für die Reinigung!

Verwenden Sie ein weiches, fusselfreies Tuch. Verwenden Sie keinesfalls flüssige oder leicht entflammbare Reinigungsmittel (Sprays, Scheuermittel, Polituren, Alkohol etc.). Es darf keine Feuchtigkeit in das Innere des Gerätes gelangen. Besprühen Sie das Gerät nicht mit Reinigungsflüssigkeit.

Wischen Sie sanft über die beschriebenen Flächen. Seien Sie vorsichtig, damit Sie nicht die Oberflächen zerkratzen.

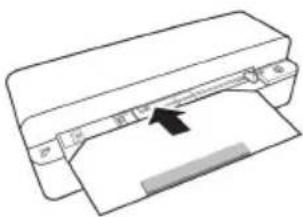

Einzugswalzen reinigen

1 Schalten Sie das Gerät aus.
2 Halten Sie die Taste ① so lange gedrückt, bis die Kontrollleuchte ① leuchtet.
3 Der Scanner befindet sich im Reinigungsmodus.
4 Schieben Sie das Reinigungsblatt in den Dokumenteneinzug.

Hinweise für die Reinigung

Beachten Sie die Einzugsrichtung. Der weiße Schwamm muss sich auf der Oberseite befinden.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reinigungsflüssigkeiten. Sie können die Einzugswalzen dauerhaft beschädigen.

5 Das Blatt wird automatisch eingezogen und der Reinigungsvorgang gestartet. Während der Reinigung blinken die Kontrollleuchten ① und STATUS.

6 Nach erfolgter Reinigung wird das Blatt ausgeworfen und die Kontrollleuchte ① erlischt.

Hinweis

Reinigungsblatt für die Einzugsrollen Bewahren Sie das Reinigungsblatt an einem staubfreien Platz auf.

Scanner kalibrieren

Eine Kalibrierung des Scanners ist erforderlich, wenn das gescannte Bild unscharf erscheint, oder Linien aufweist, die im Original nicht vorhanden sind. Durch das Kalibrieren können Abweichungen und Messfehler, die bei allen optischen Geräten nach einiger Zeit auftreten, nachjustiert und kompensiert werden.

1 Reinigen Sie zuerst das Scannerglas, bevor Sie den Scanner kalibrieren.
2 Stecken Sie eine Speicherkarte die nicht schreibgeschützt ist, in den entsprechenden Steckplatz auf der Rückseite des Gerätes.
3 Drücken Sie die Taste ①. Warten Sie bis die Kontrollleuchte STATUS dauerhaft leuchtet.
4 Legen Sie das Kalibrierungsblatt mit den Pfeilen in Richtung Einzugswalzen in den Dokumenteneinzug.

5 Das Blatt wird eingezogen und der Kalibriervorgang gestartet.

Hinweis

Scanner kalibrieren

Beachten Sie die Einzugsrichtung. Wird das Kalibrierungsblatt falsch eingelegt, kann der Kalibriervorgang nicht gestartet werden.

6 Nach erfolgter Kalibrierung wird das Blatt ausgeworfen.

Schnellhilfe

Sollte ein Problem auftreten, das sich mit den Beschreibungen in dieser Bedienungsanleitung nicht lösen lässt (siehe auch nachstehende Hilfe), gehen Sie folgendermaßen vor:

1 Betätigen Sie den Resettaster auf der Geräteunterseite mit einer aufgebogenen Büroklammer.

2 Tritt der Fehler wiederholt auf, wenden Sie sich bitte an unseren technischen Kundendienst oder an Ihren Fachhändler.

Probleme Lösungen
Das Gerät lässt sich nicht einschalten. Stellen Sie sicher, dass das Netzteil oder das USB Kabel ordnungsgemäß mit dem Gerät verbunden ist.
Das Gerät fühlt sich warm an • Nach einer bestimmten Betriebsdauer erreicht die Oberfläche ca. 30°C bis 45 °C. Dies ist normal.Sollten Sie einen ungewöhnlichen Geruch aus dem Gerät wahrnehmen, oder sollte die Oberfläche zu heiß werden, trennen Sie den Scanner unverzüglich vom Stromnetz und/oder vom Computer / digitalen Fotorahmen.
Auf dem gescannten Bild befinden sich Linien, oder das Bild ist unscharf	• Überprüfen Sie, ob die Vorlage verschmutzt oder zerkratzt ist.• Überprüfen Sie, ob die verwendete Schutzhülle verschmutzt oder zerkratzt ist.• Reinigen und kalibrieren Sie den Scanner nach längerer Nichtbenutzung.
Beim gescannten Bild sind Teile des Bildes abgeschnitten	• Der Scanner ist mit einer Funktion zum automatischen Abschneiden von schwarzen Rändern ausgestattet. Bei kleinen Bildern, wird dadurch nur das Bild, ohne Rand gespeichert. Durch diese Funktion kann es bei Bildern mit schwarzem Hintergrund (z.B: Nachtaufnahmen) zu einem Abschneiden von wichtigen Bildinformationen kommen.Drehen Sie in diesem Fall das Bild und scannen es erneut.
Das Dokument ist im Einzug stecken geblieben	• Drücken Sie die Taste 1.Das Dokument wird automatisch ausgeworfen.
Die Kontrollleuchte STATUS blinkt schnell, kein Scan möglich / Speicherkarte wird nicht erkannt	Überprüfen Sie, ob Sie eine kompatible Speicherkarte verwendet haben bzw. ob Sie die Speicherkarte richtig eingesetzt haben.Entfernen Sie die Speicherkarte und stecken Sie diese erneut in den SteckplatzSchalten Sie eine eventuell vorhandene Schreibsperre der Speicherkarte aus.Stellen Sie sicher, dass die Speicherkarte nicht beschädigt ist.Überprüfen Sie den freien Speicherplatz der Speicherkarte. Ist der verfügbare Platz weniger als 1MB, ist kein Scanvorgang möglichÜberprüfen Sie das Dateiformat der Speicherkarte.Es können nur Speicherkarten im Dateiformat FAT16 oder FAT32 beschrieben werdenÜberprüfen Sie, ob das nächste Dokument zu schnell eingelegt wurde.Warten Sie mit dem scannen von mehreren Dokumenten, bis die Datenübertragung des ersten Scans beendet wurde (Statusleuchte leuchtet ständig)Überprüfen Sie die Vorlagenlänge (siehe technische Daten)
Die Übertragung auf einen digitalen Fotorahmen funktioniert nicht	Diese Funktion ist nur mit bestimmten Fotorahmen möglich.

Anhang

Technische Daten

Typ...... Color Contact Image Sensor (CIS)

Abmessungen (B × H × T).... 158 × 45 × 55 mm

Gewicht 0,23 kg

Netzanschluss .....Eingang: 100 – 240V \~ (±10%) / 50 – 60Hz .....Ausgang: 5V == / 1A

Leistungsaufnahme

Betrieb ....../<9W

Empfohlene Geräteumgebung.... 15–35 °C

Relative Luftfeuchtigkeit .....20 – 70% (nicht kondensierend)

Scanner

Eingabeformat....48-Bit-Farbe

Ausgabeformat.... 24-Bit

Maximale Hardwareauflösung Foto... 300 × 300 dpi

Maximale Hardwareauflösung Film/Dia....1200×1200 dpi

Dokumenteneinzug

Maximale Dicke von Scheckkarten/Plastikkarten 1 mm

Unterstützte Papierformate

Minimum (B × L) 42 × 20 mm

Maximum (B × L)....105 × 304,8 mm

Papiergewicht....50 - 105 g/m²

Unterstützte Filmformate

35 mm Farbnegativstreifen .....6 Bilder ungerahmt

35 mm Diapositive ....ungerahmt

Erkennung der Filmart (Farb, S/W, Dia) ..... ....automatisch

Computeranschluss

Anschlussart.kompatibel mit USB 2.0 High Speed

Netzteil

Modell-Nr. ADS-5N-06 05005G

Hersteller....SHENZHEN HONOR ELECTRONIC CO.,LTD.

Änderungen an den technischen Spezifikationen ohne Vorankündigung vorbehalten.

AgfaPhoto wird unter Lizenz von Agfa-Gevaert NV & Co. KG oder Agfa-Gevaert NV verwendet. Weder Agfa-Gevaert NV & Co. KG noch Agfa-Gevaert NV stellen diese Produkte her oder bieten Gewährleistung oder Support.

Für Informationen zu Service, Support oder Gewährleistungen wenden Sie sich bitte an Ihren Händler oder den Hersteller.

Kontakt: AgfaPhoto Holding GmbH, www.agfaphoto.com

Die Konformität mit den für das Gerät relevanten EU-Richtlinien wird durch das CE-Zeichen bestätigt.

Die Erhaltung der Umwelt im Rahmen eines Konzepts nachhaltiger Entwicklung liegt AgfaPhoto sehr am Herzen. AgfaPhoto ist bestrebt, umweltfreundliche Systeme zu betreiben. Daher hat AgfaPhoto beschlossen, der ökologischen Leistung in allen Produktphasen, von der Herstellung über die Inbetriebnahme bis hin zum Gebrauch und zur Entsorgung, einen hohen Stellenwert beizumessen.

Verpackung: Das Logo (Grüner Punkt) drückt aus, dass eine anerkannte nationale Organisation eine Beitragszahlung erhält, um die Verpackungserfassung und die Recycling-Infrastrukturen zu verbessern. Bitte halten Sie sich bei der Entsorgung dieser Verpackung an die bei Ihnen geltenden Vorschriften zur Mülltrennung.

Batterlen: Sollte Ihr Produkt Batterien enthalten, müssen diese an den dafür vorgesehenen Sammelstellen entsorgt werden.

Produkt: Der durchgestrichene Mülleimer auf dem Produkt bedeutet, dass es sich bei diesem Produkt um ein elektrisches oder elektronisches Ge-

rät handelt. Die europäische Gesetzgebung schreibt hierfür eine gesonderte Entsorgung vor:

• An Verkaufsstellen, falls Sie ein ähnliches Gerät kaufen.
• An den örtlichen Sammelstellen (Wertstoffhof, Sonderabholdienste etc.).

So können auch Sie Ihren Beitrag zu Wiederverwendung und Recycling von elektronischen und elektrischen Altgeräten leisten, was sich auf die Umwelt und die Gesundheit der Menschen auswirken kann.

Die verwendeten Verpackungen aus Papier und Karton können wie Altpapier entsorgt werden. Die Plastikfolien und Styroporverpackungen geben Sie zum Recycling oder in den Restmüll, je nach den Anforderungen Ihres Landes.

Warenzeichen: Die im vorliegenden Handbuch genannten Referenzen sind Warenzeichen der jeweiligen Firmen. Das Fehlen der Symbole ® und ™ rechtfertigt nicht die Annahme, dass es sich bei den entsprechenden Begriffen um freie Warenzeichen handelt. Andere im vorliegenden Dokument verwendete Produktnamen dienen lediglich Kennzeichnungszwecken und können Warenzeichen der jeweiligen Inhaber sein. AgfaPhoto lehnt jegliche Rechte an diesen Marken ab.

Die Vervielfältigung bestimmter Dokumente (z. B. durch Scannen, Drucken, Kopieren) ist in manchen Ländern verboten. Die im Folgenden angeführte Liste solcher Dokumente erhebt keinen Anspruch auf Vollständigkeit, sondern dient lediglich als Übersicht. Fragen Sie im Zweifelsfall Ihren Rechtsbeistand um Rat.

• Reisepässe (Personalausweise)
• Einreise- und Ausreisepapiere (Einwanderungspapiere)
• Wehrdienstunterlagen
• Banknoten, Reiseschecks, Zahlungsanweisungen
• Briefmarken, Steuermarken (gestempelt oder ungestempelt)
• Anleihepapiere, Einlagenzertifikate, Schuldverschreibungen
• Urheberrechtlich geschützte Dokumente

Beachten Sie die gesetzlichen Richtlinien Ihres Landes in Bezug auf die Rechtswirksamkeit von Faxsendungen – vor allem in Zusammenhang mit der Gültigkeit von Unterschriften, termingerechten Zustellfristen oder auch Nachteilen aufgrund von Qualitätsverlusten bei der Übertragung und so weiter.

Sorgen Sie für die Wahrung des Fernmeldegeheimnisses und Einhaltung des Datenschutzes, wie es die Gesetzgebung Ihres Landes erfordert. Weder AgfaPhoto noch angeschlossene Gesellschaften sind gegenüber dem Käufer dieses Produktes oder Dritten haftbar in Bezug auf Schadenersatzansprüche, Verluste, Kosten oder Ausgaben, die dem Käufer oder Dritten in Folge eines Unfalles, des falschen Gebrauches oder Missbrauches dieses Produktes oder nicht autorisierten Modifikationen, Reparaturen, Veränderungen des Produktes oder der Nichteinhaltung der Betriebs- und Wartungshinweise von AgfaPhoto erwachsen.

AgfaPhoto übernimmt keine Haftung für Schadensersatzansprüche oder Probleme in Folge der Verwendung jeglicher Optionen oder Verbrauchsmaterialien, die nicht als Originalprodukte von AgfaPhoto oder von AgfaPhoto genehmigte Produkte gekennzeichnet sind.

AgfaPhoto übernimmt keine Haftung für Schadensersatzansprüche in Folge elektromagnetischer Interferenzen bedingt durch den Einsatz von Verbindungskabeln, die nicht als Produkte von AgfaPhoto gekennzeichnet sind.

Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung durch AgfaPhoto vervielfältigt, in einem Archivsystem gespeichert oder in irgendeiner Form oder auf sonstigem Wege – elektronisch, mechanisch, durch Fotokopie, Aufnahme oder anderweitige Möglichkeit – übertragen werden. Die im vorliegenden Dokument enthaltenen Informationen sind ausschließlich zur Verwendung mit diesem Produkt gedacht. AgfaPhoto übernimmt keine Verantwortung, wenn diese Informationen auf andere Geräte angewendet werden.

Diese Bedienungsanleitung ist ein Dokument ohne Vertragscharakter.

Irrtümer, Druckfehler und Änderungen vorbehalten.

Copyright © 2010

Introduction

Cher client

Papiergewicht....50 - 105 g/m²
