AXT 2000 HP - Μηχανή κιμά BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αθόρυβος θρυμματιστής κλαδιών
Μάρκα	Bosch
Μοντέλο	AXT 2000 HP
Κωδικός αναφοράς	0 600 851 4..
Απορροφούμενη ισχύς (S6)	2000 W
Απορροφούμενη ισχύς (S1)	1800 W
Ταχύτητα περιστροφής χωρίς φορτίο	260 tr/min
Μέγιστη παροχή	115 kg/h
Μέγιστη διάμετρος κλαδιών	38 mm
Βάρος	22 kg
Κλάση προστασίας	Κλάση Ι (γείωση)
Τάση τροφοδοσίας	230 V ~ 50 Hz
Προστασία κυκλώματος	Αυτόματος διακόπτης 10 A ελάχιστο
Μηχανισμός κοπής	Ρότορας με μαχαίρια
Φορά περιστροφής	Αναστρέψιμη (εμπρός/πίσω)
Λειτουργίες ασφαλείας	Προστασία επανεκκίνησης, αυτόματη διακοπή σε περίπτωση υπερφόρτωσης, διακόπτης Λειτουργίας/Στάσης, διακόπτης φοράς περιστροφής
Παρεχόμενα αξεσουάρ	Χωνί, πλαίσιο με τροχούς, γάντζος/νύχι (σακούλα συλλογής προαιρετική)
Συντήρηση	Τακτικός καθαρισμός των ανοιγμάτων αερισμού, μη χρήση πλυντηρίου υψηλής πίεσης, επεξεργασία ρότορα με αντισκωριακό σπρέι Bosch πριν από παρατεταμένη αποθήκευση
Τύπος αποβλήτων προς επεξεργασία	Ινώδη και ξυλώδη απόβλητα κήπου (κλαδιά, φύλλα)
Επίπεδο θορύβου (εγγυημένο)	92 dB(A) LWA
Έτος κατασκευής (εγχειρίδιο)	2003

Συχνές ερωτήσεις - AXT 2000 HP BOSCH

Τι είδους απόβλητα μπορούν να τεμαχιστούν με το Bosch AXT 2000 HP;

Αυτός ο θρυμματιστής κλαδιών έχει σχεδιαστεί για να τεμαχίζει ινώδη και ξυλώδη απόβλητα κήπου, όπως κλαδιά, φύλλα και μικρά κλαδιά έως 38 mm διαμέτρου. Δεν πρέπει να εισάγονται ξένα αντικείμενα όπως πέτρες, γυαλί ή μέταλλα.

Πώς ξεμπλοκάρω τον ρότορα αν η μηχανή μπλοκάρει;

Βάλτε τον διακόπτη Λειτουργίας/Στάσης στη θέση "O", περιμένετε την πλήρη ακινητοποίηση, στη συνέχεια γυρίστε τον διακόπτη φοράς περιστροφής στην αριστερή θέση (όπισθεν) και επανεκκινήστε. Αν δεν λειτουργήσει, επαναλάβετε. Μετά το ξεμπλοκάρισμα, επαναφέρετε τον διακόπτη στη δεξιά θέση.

Τι να κάνω αν ο κινητήρας δεν εκκινεί;

Ελέγξτε ότι το καλώδιο τροφοδοσίας και η πρίζα είναι σε καλή κατάσταση, καθώς και οι ασφάλειες του σπιτιού. Η συσκευή προστασίας από υπερφόρτωση μπορεί να έχει ενεργοποιηθεί: σβήστε, περιμένετε μερικά δευτερόλεπτα, στη συνέχεια περάστε σε όπισθεν πριν επανεκκινήσετε.

Πώς καθαρίζω τον θρυμματιστή AXT 2000 HP;

Πριν από κάθε καθαρισμό, αποσυνδέστε τη συσκευή. Καθαρίζετε τακτικά τα ανοίγματα αερισμού με ένα στεγνό πανί. Μη χρησιμοποιείτε ποτέ πλυντήριο υψηλής πίεσης ή λάστιχο ποτίσματος. Για παρατεταμένη αποθήκευση, επεξεργαστείτε τον ρότορα με αντισκωριακό σπρέι Bosch.

Μπορώ να χρησιμοποιήσω προέκταση με αυτόν τον θρυμματιστή;

Ναι, αλλά η διατομή του αγωγού πρέπει να είναι τουλάχιστον 3 x 1,5 mm² για μήκος μικρότερο από 25 m, και 2,5 mm² για μεγαλύτερο μήκος. Ξετυλίγετε πάντα πλήρως το καλώδιο προέκτασης.

Ο θρυμματιστής προστατεύεται από ακούσιες επανεκκινήσεις;

Ναι, η συσκευή διαθέτει προστασία επανεκκίνησης: μετά από διακοπή ρεύματος, δεν επανεκκινεί αυτόματα. Πρέπει να το θέσετε σε λειτουργία χειροκίνητα.

Ποια αξεσουάρ είναι διαθέσιμα για το Bosch AXT 2000 HP;

Μεταξύ των προαιρετικών αξεσουάρ περιλαμβάνονται η σακούλα συλλογής (κωδικός μη αναφερόμενος) και το σπρέι συντήρησης Bosch (κωδ. 1 609 200 399). Χρησιμοποιείτε αποκλειστικά γνήσια αξεσουάρ Bosch.

Πού μπορώ να βρω ανταλλακτικά για αυτό το μοντέλο;

Τα αναλυτικά σχέδια και οι πληροφορίες για ανταλλακτικά είναι διαθέσιμα στην ιστοσελίδα www.bosch-pt.com. Για παραγγελία, αναφέρετε τον δεκαψήφιο κωδικό αναφοράς της μηχανής.

Ποια είναι η σωστή διαδικασία εκκίνησης;

Βεβαιωθείτε ότι το χωνί είναι άδειο και ότι ο διακόπτης φοράς περιστροφής είναι στη δεξιά θέση (μπροστινή κίνηση). Συνδέστε τη συσκευή, στη συνέχεια θέστε τον διακόπτη Λειτουργίας/Στάσης στη θέση "I". Περιμένετε την πλήρη ακινητοποίηση πριν αλλάξετε φορά ή σταματήσετε.

Πώς συντηρώ τον θρυμματιστή για χειμερινή αποθήκευση;

Αφού καθαρίσετε τη συσκευή και την αφήσετε να στεγνώσει, επεξεργαστείτε τον ρότορα με αντισκωριακό σπρέι Bosch για να αποφύγετε τη διάβρωση. Αποθηκεύστε το σε ξηρό μέρος, προστατευμένο από τη βροχή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AXT 2000 HP BOSCH

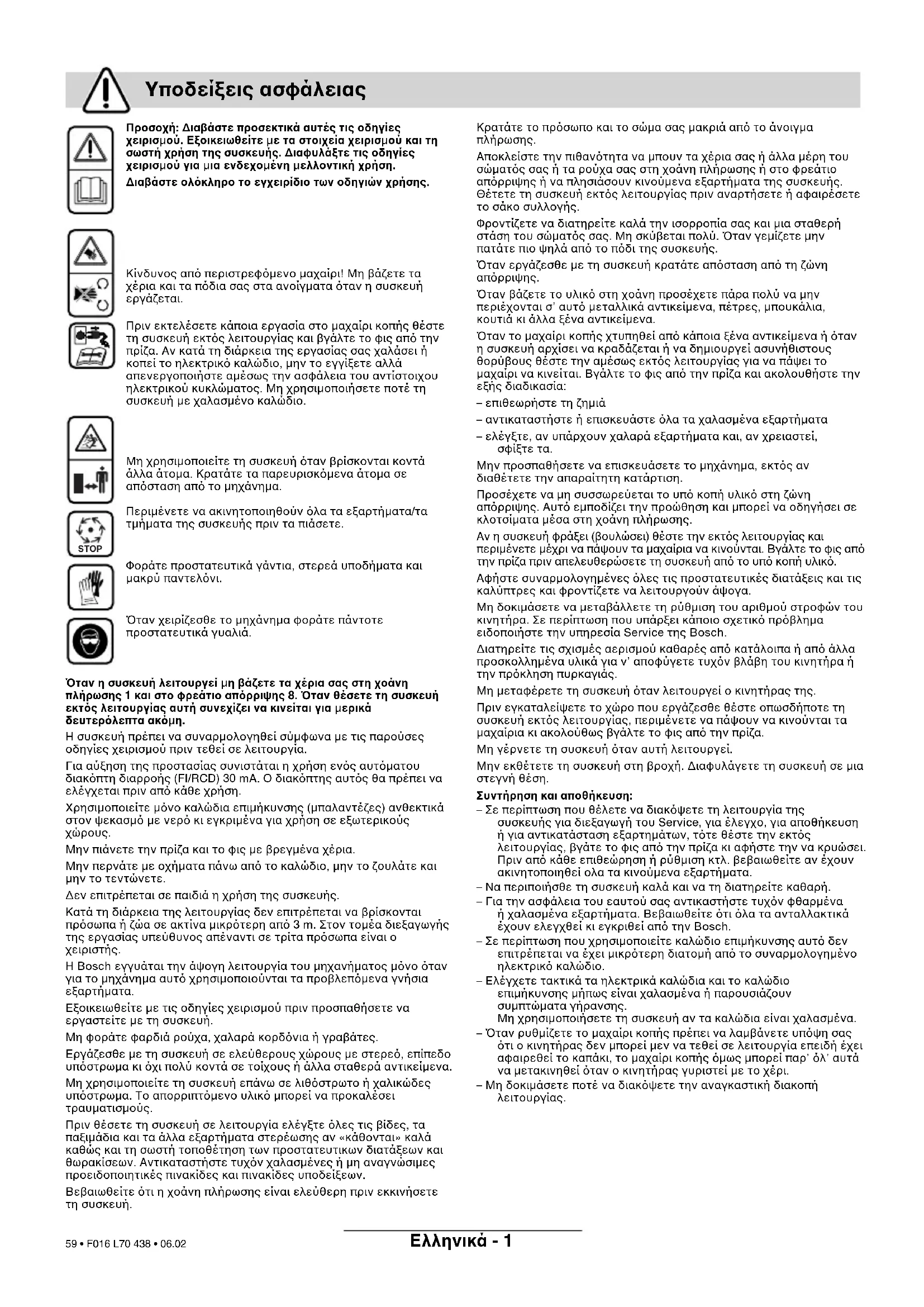

Υποδείξεις ασφάλειας

Προσοχή: Διαβάστε προσεκτικά αυτές τις οδηγίες χειρισμού. Εξοικειωθείτε με τα στοιχεία χειρισμού και τη σωστή χρήση της συσκευής. Διαφυλάξτε τις οδηγίες χειρισμού για μια ενδεχομένη μελλοντική χρήση.

Διαβάστε ολόκληρο το εγχειρίδιο των οδηγιών χρήσης.

Κίνδυνος από περιστρεφόμενο μαχαίρι! Μη βάζετε τα χέρια και τα πόδια σας στα ανοίγματα όταν η συσκευή εργάζεται.

Πριν εκτελέσετε κάποια εργασία στο μαχαίρι κοπής θέστε τη συσκευή εκτός λειτουργίας και βγάλτε το φις από την πρίζα. Αν κατά τη διάρκεια της εργασίας σας χαλάσει ή κοπεί το ηλεκτρικό καλώδιο, μην το εγγίξετε αλλά απενεργοποιήστε αμέσως την ασφάλεια του αντίστοιχου ηλεκτρικού κυκλώματος. Μη χρησιμοποιήσετε ποτέ τη συσκευή με χαλασμένο καλώδιο.

Μη χρησιμοποιείτε τη συσκευή όταν βρίσκονται κοντά άλλα άτομα. Κρατάτε τα παρευρισκόμενα άτομα σε απόσταση από το μηχάνημα.

Περιμένετε να ακινητοποιηθούν όλα τα εξαρτήματα/τα τμήματα της συσκευής πριν τα πιάσετε.

Φοράτε προστατευτικά γάντια, στερεά υποδήματα και μακρύ παντελόνι.

Όταν χειρίζεσθε το μηχάνημα φοράτε πάντοτε προστατευτικά γυαλιά.

Όταν η συσκευή λειτουργεί μη βάζετε τα χέρια σας στη χοάνη πλήρωσης 1 και στο φρεάτιο απόρριψης 8. Όταν θέσετε τη συσκευή εκτος λειτουργίας αυτή συνεχίζει να κινείται για μερικά δευτερόλεπτα ακόμη.

Η συσκευή πρέπει να συναρμολογηθεί σύμφωνα με τις παρούσες οδηγίες χειρισμού πριν τεθεί σε λειτουργία.

Για αύξηση της προστασίας συνιστάται η χρήση ενός αυτόματου διακόπτη διαρροής (FI/RCD) 30 mA. Ο διακόπτης αυτός θα πρέπει να ελέγχεται πριν από κάθε χρήση.

Χρησιμοποιείτε μόνο καλώδια επιμήκυνσης (μπαλαντέζες) ανθεκτικά στον ψεκασμό με νερό κι εγκριμένα για χρήση σε εξωτερικούς χώρους.

Μην πιάνετε την πρίζα και το φις με βρεγμένα χέρια.

Μην περνάτε με οχήματα πάνω από το καλώδιο, μην το ζουλάτε και μην το τεντώνετε.

Δεν επιτρέπεται σε παιδιά η χρήση της συσκευής.

Κατά τη διάρκεια της λειτουργίας δεν επιτρέπεται να βρίσκονται πρόσωπα ή ζώα σε ακτίνα μικρότερη από 3 m. Στον τομέα διεξαγωγής της εργασίας υπεύθυνος απέναντι σε τρίτα πρόσωπα είναι ο χειριστής.

Η Bosch εγγυάται την άψογη λειτουργία του μηχανήματος μόνο όταν για το μηχάνημα αυτό χρησιμοποιούνται τα προβλεπόμενα γνήσια εξαρτήματα.

Εξοικειωθείτε με τις οδηγίες χειρισμού πριν προσπαθήσετε να εργαστείτε με τη συσκευή.

Μη φοράτε φαρδιά ρούχα, χαλαρά κορδόνια ή γραβάτες.

Εργάζεσθε με τη συσκευή σε ελεύθερους χώρους με στερεό, επίπεδο υπόστρωμα κι όχι πολύ κοντά σε τοίχους ή άλλα σταθερά αντικείμενα.

Μη χρησιμοποιείτε τη συσκευή επάνω σε λιθόστρωτο ή χαλικώδες υπόστρωμα. Το απορριπτόμενο υλικό μπορεί να προκαλέσει τραυματισμούς.

Πριν θέσετε τη συσκευή σε λειτουργία ελέγξτε όλες τις βίδες, τα παξιμάδια και τα άλλα εξαρτήματα στερέωσης αν «κάθονται» καλά καθώς και τη σωστή τοποθέτηση των προστατευτικων διατάξεων και θωρακίσεων. Αντικαταστήστε τυχόν χαλασμένες ή μη αναγνώσιμες προειδοποιητικές πινακίδες και πινακίδες υποδείξεων.

Βεβαιωθείτε ότι η χοάνη πλήρωσης είναι ελεύθερη πριν εκκινήσετε τη συσκευή.

Κρατάτε το πρόσωπο και το σώμα σας μακριά από το άνοιγμα πλήρωσης.

Αποκλείστε την πιθανότητα να μπουν τα χέρια σας ή άλλα μέρη του σώματός σας ή τα ρούχα σας στη χοάνη πλήρωσης ή στο φρεάτιο απόρριψης ή να πλησιάσουν κινούμενα εξαρτήματα της συσκευής. Θέτετε τη συσκευή εκτός λειτουργίας πριν αναρτήσετε ή αφαιρέσετε το σάκο συλλογής.

Φροντίζετε να διατηρείτε καλά την ισορροπία σας και μια σταθερή στάση του σώματός σας. Μη σκύβεται πολύ. Όταν γεμίζετε μην πατάτε πιο ψηλά από το πόδι της συσκευής.

Όταν εργάζεσθε με τη συσκευή κρατάτε απόσταση από τη ζώνη απόρριψης.

Όταν βάζετε το υλικό στη χοάνη προσέχετε πάρα πολύ να μην περιέχονται σ' αυτό μεταλλικά αντικείμενα, πέτρες, μπουκάλια, κουτιά κι άλλα ξένα αντικείμενα.

Όταν το μαχαίρι κοπής χτυπηθεί από κάποια ξένα αντικείμενα ή όταν η συσκευή αρχίσει να κραδάζεται ή να δημιουργεί ασυνήθιστους θορύβους θέστε την αμέσως εκτός λειτουργίας για να πάψει το μαχαίρι να κινείται. Βγάλτε το φις από την πρίζα και ακολουθήστε την εξής διαδικασία:

• επιθεωρήστε τη ζημιά
• αντικαταστήστε ή επισκευάστε όλα τα χαλασμένα εξαρτήματα
• ελέγξτε, αν υπάρχουν χαλαρά εξαρτήματα και, αν χρειαστεί, σφίξτε τα.

Μην προσπαθήσετε να επισκευάσετε το μηχάνημα, εκτός αν διαθέτετε την απαραίτητη κατάρτιση.

Προσέχετε να μη συσσωρεύεται το υπό κοπή υλικό στη ζώνη απόρριψης. Αυτό εμποδίζει την προώθηση και μπορεί να οδηγήσει σε κλοτοίματα μέσα στη χοάνη πλήρωσης.

Αν η συσκευή φράξει (βουλώσει) θέστε την εκτός λειτουργίας και περιμένετε μέχρι να πάψουν τα μαχαίρια να κινούνται. Βγάλτε το φις από την πρίζα πριν απελευθερώσετε τη συσκευή από το υπό κοπή υλικό.

Αφήστε συναρμολογημένες όλες τις προστατευτικές διατάξεις και τις καλύπτρες και φροντίζετε να λειτουργούν άψογα.

Μη δοκιμάσετε να μεταβάλλετε τη ρύθμιση του αριθμού στροφών του κινητήρα. Σε περίπτωση που υπάρξει κάποιο σχετικό πρόβλημα ειδοποιήστε την υπηρεσία Service της Bosch.

Διατηρείτε τις σχισμές αερισμού καθαρές από κατάλοιπα ή από άλλα προσκολλημένα υλικά για ν' αποφύγετε τυχόν βλάβη του κινητήρα ή την πρόκληση πυρκαγιάς.

Μη μεταφέρετε τη συσκευή όταν λειτουργεί ο κινητήρας της.

Πριν εγκαταλείψετε το χώρο που εργάζεσθε θέστε οπωσδήποτε τη συσκευή εκτός λειτουργίας, περιμένετε να πάψουν να κινούνται τα μαχαίρια κι ακολούθως βγάλτε το φις από την πρίζα.

Μη γέρνετε τη συσκευή όταν αυτή λειτουργεί.

Μην εκθέτετε τη συσκευή στη βροχή. Διαφυλάγετε τη συσκευή σε μια στεγνή θέση.

Συντήρηση και αποθήκευση:

• Σε περίπτωση που θέλετε να διακόψετε τη λειτουργία της συσκευής για διεξαγωγή του Service, για έλεγχο, για αποθήκευση ή για αντικατάσταση εξαρτημάτων, τότε θέστε την εκτός λειτουργίας, βγάτε το φις από την πρίζα κι αφήστε την να κρυώσει. Πριν από κάθε επιθεώρηση ή ρύθμιση κτλ. βεβαιωθείτε αν έχουν ακινητοποιηθεί ολα τα κινούμενα εξαρτήματα.
• Να περιποιήσθε τη συσκευή καλά και να τη διατηρείτε καθαρή.
  – Για την ασφάλεια του εαυτού σας αντικαστήστε τυχόν φθαρμένα ή χαλασμένα εξαρτήματα. Βεβαιωθείτε ότι όλα τα ανταλλακτικά έχουν ελεγχθεί κι εγκριθεί από την Bosch.
• Σε περίπτωση που χρησιμοποιείτε καλώδιο επιμήκυνσης αυτό δεν επιτρέπεται να έχει μικρότερη διατομή από το συναρμολογημένο ηλεκτρικό καλώδιο.
• Ελέγχετε τακτικά τα ηλεκτρικά καλώδια και το καλώδιο επιμήκυνσης μήπως είναι χαλασμένα ή παρουσιάζουν συμπτώματα γήρανσης.
  Μη χρησιμοποιήσετε τη συσκευή αν τα καλώδια είναι χαλασμένα.
• Όταν ρυθμίζετε το μαχαίρι κοπής πρέπει να λαμβάνετε υπόψη σας ότι ο κινητήρας δεν μπορεί μεν να τεθεί σε λειτουργία επειδή έχει αφαιρεθεί το καπάκι, το μαχαίρι κοπής όμως μπορεί παρ' όλ' αυτά να μετακινθεί όταν ο κινητήρας γυριστεί με το χέρι.
• Μη δοκιμάσετε ποτέ να διακόψετε την αναγκαστική διακοπή λειτουργίας.

Χαρακτηριστικά μηχανήματος

Σιγανός κλαδοκόπτης ΑΧΤ 1 600 ΗΡ ΑΧΤ 2 000 ΗΡ

Κωδικός αριθμός 0 600 851 2.. 0 600 851 4..
Ονομαστική ισχύς, S 6 (4/6 min) ^1 [W] – 2 000
Ονομαστική ισχύς, S 1 [W] 1 600 1 800
Αριθ. στροφών χωρίς φορτίο [min ^-1 ] 260		260
Μέγ. ποσότητα διερχόμενουυλικού	[kg/h]	100 ^2)	115 ^2)
μέγ. Διάμετρος κλαδιών	[mm]	33 ^2)	38 ^2)
Σάκος υποδοχής		δε συμπαραδίνεται, Ειδικά εξαρτήματα
Βάρος, περ.	[kg]	21	22
Μόνωση		+/	+/

1) Ο τρόπος λειτουργίας S 6 (40 %) χαρακτηρίζει μια τομή φόρτου που σχηματίζεται εναλλακτικά από επιβάρυνση 4 min und 6 min λειτουργίας χωρίς φορτίο. Στην πράξη επιτρέπεται μόνο η διαρκής λειτουργία.
2) Ανάλογα με την ποιότητα του ξύλου.

Μέρη μηχανήματος

1 Χοάνη πλήρωσης

2 Διακόπτης ON/OFF

3 Διακόπτης αλλαγής φοράς περιστροφής

4 Ρευματολήπτης (φις)**

5 Ράβδος ώθησης/Αγκιστρο κένωσης

6 Τροχήλατος φορέας

7 Σακος υποδοχής/Καλύπτρα *

8 Φρεάτιο εκβολής

9 Αγκιστρα για το σάκο υποδοχής

10 Αριθ. σειράς

*Ειδικό εξάρτημα

**ανάλογα με την εκάστοτε χώρα

*Εξαρτήματα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δε συνοδεύουν πάντοτε το μηχάνημα!

Χρήση σύμφωνα με τον προορισμό

Το μηχάνημα προορίζεται για το θρυμματισμό και την προετοιμασία για λιπασματοποίηση απορριμάτων ινώδους και ξυλοειδούς σύνθεσης από το νοικοκυριό και τους ερασιτεχνικούς κήπους.

Συναρμολόγηση

Βγάλτε τη συσκευή από τη συσκευασία (βλέπε εικόνα A) .

Συναρμολογήστε τους τροχούς και το πλαίσιο (βλέπε εικόνα B) .

Πριν τη θέση σε λειτουργία

Δώστε προσοχή στην τάση του δικτύου! Η τάση της πηγής ρεύματος πρέπει να αντιστοιχεί πλήρως στην τάση μου αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο μηχάνημα. Μηχανήματα με αναγραμμένη τάση 230 Τ λειτουργούν επίσης και στα 220 Τ.

Το ηλεκτρικό κύκλωμα πρέπει να ασφαλιστεί τουλάχιστο 10 Α.

Σε περίπτωση που το μηχάνημα τροφοδοτείται με ρεύμα από γεννήτρια, τότε απαιτείται γεννήτρια απόδοσης 3.5 kVA/2800 W. (π. χ. ηλεκτρογεννήτριες της σειράς G-3600) της Bosch.

Ενα καλώδιο επιμήκυνσης με πολύ μικρή διατομή αγωγού προξενεί μια σηματική ελάττωση της αποδοτικότητας του μηχανήματος. Για καλώδια μήκους μέχρι 25 m απαιτούνται αγωγοί διατομής 3 x 1,5 mm², για καλώδια μήκους μεγαλύτερου των 25 m η διατομή πρέπειθ να ανέρχεται σε τουλάχιστο 2,5 mm².

Ξετυλίγετε ολοσχερώς τα τύμπανα καλωδίου.

Τοποθετείτε το μηχάνημα πάντοτε επάνω σε οριζόντιο και σταθερό έδαφος. Κατά τη λειτουργία μην το ανατρέπετε και μην το μετακινείτε.

Συσωρεύσεις ριζών πρέπει να καθαρίζονται από τα χώματα Ξένα σώματα όπως πέτρες, γυαλιά, μέταλλα, υφάσματα και πλαστικά δεν επιτρέπεται να καταλήγουν στη χοάνη πλήρωσης, γιατί διαφορετικά μπορεί να υποστεί βλάβη η διάταξη κοπής.

Θέση σε λειτουργία

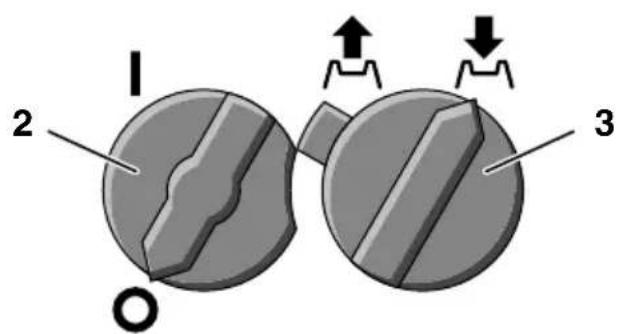

1 2 3 O

Ο διακόπτης αλλαγής περιστροφής 3 πρέπει να βρίσκεται στη δεξιά θεση. Η χοάνη πλήρωσης 1 πρέπει να είναι άδεια.

Θέση σε λειτουργία:

Θέστε το διακόπτη ON/OFF 2 στη θεση «Ι».

Θέση εκτός λειτουργίας:

Θέστε το διακόπτη ON/OFF 2 στη θεση «Ο».

Το μηχάνημα συνεχίζει να εργάζεται μετά τη διακοπή λειτουργίας (ιχνηλασία)!

Διακόπτης αλλαγής φοράς περιστροφής

Ο διακόπτης αλλαγής φοράς περιστροφής 3 μπορεί να μετακινηθεί μόνο όταν το μηχάνημα βρίσκεται εκτός λειτουργίας. Πριν επαναθέσετε το μηχάνημα σε λειτουργία περιμένετε να σταματήσει εντελώς να κινείται.

Δεξιὰ θεση (↓)

Ο κύλινδρος κοπής τραβάει και κόβει το υλικό.

Αριστερή θέση ( )

Ο κύλινδρος κοπής περιστρέφεται ανάποδα και απελευθερώνει τυχόν φρακαρισμένο υπό κοπή υλικό.

Υπό κοπή υλικό μεγάλου μήκους που προεξέχει από το μηχάνημα μπορεί να εκτιναχτεί με ορμή «απ' εδώ κι απ' εκεί» γι' αυτό πρέπει να κρατάτε επαρκή απόσταση ασφάλειας από το μηχάνημα.

Προστασία από υπερφόρτωση

Πολύ υψηλή καταπόνηση (π. χ. μπλοκάρισμα του κύλινδρου κοπής) οδηγεί μετά από μερικά δευτερόλεπτα σε διακοπή της λειτουργίας του μηχανήματος. Μετά από λίγη ώρα το μηχάνημα μπορεί να τεθεί και πάλι σε λειτουργία. Σε περίπτωση μπλοκαρίσματος του μηχανήματος θέστε το εκτός λειτουργίας. Θέστε το διακόπτη ON/OFF 2 στη θέση «Ο», περιμένετε λίγα δευτερόλεπτα κι ακολούθως θέστε τον πάλι στη θέση «Ι».

Αν δε λυθεί το μπλοκάρισμα, γυρίστε το διακόπτη αλλαγής φοράς περιστροφής 3 στην αριστερή θέση ( ) και θέστε το μηχάνημα σε λειτουργία για να το ξεμπλοκάρετε. Επαναλάβετε τη διαδικασία σε περίπτωση που το μπλοκάρισμα δε θα λυθεί.

Μόλις λυθεί το μπλοκάρισμα, θέστε το διακόπτη ON/OFF 2 στη θέση «Ο» και πριν θέσετε το μηχάνημα πάλι σε λειτουργία γυρίστε το διακόπτη αλλαγής φοράς περιστροφής 3 στη δεξιά θέση ( )

Προστασία από αθέλητη επανεκκίνηση

Μετά από μια τυχόν διακοπή του ηλεκτρικού ρεύματος το μηχάνημα δεν μπαίνει αυτόματα σε λειτουργία όταν το ηλεκτρικό ρύμα επανέλθει.

Υποδείξεις για την εκτέλεση εργασιών

'Отан χειρίζεσθε το μηχάνημα φοράτε πάντοτε προστατευτικά γυαλιά και προστατευτικά γάντια.

Για την περισυλλογή του κομμένου υλικού κρεμάστε τις θηλιές ανάρτησης του σάκου υποδοχής 7 (εξάρτημα) στα δυο άγκιστρα 9.

Εισάγετε το υπό κοπή υλικό (στη χοάνη πλήρωσης). Το εισαγόμενο υλικό τραβιέται αυτόματα προς τα μέσα από τον κύλινδρο κοπής.

Υπὸ κοπὴ υλικὸ μεγάλου μήκους που προεξέχει από το μηχάνημα μπορεί να εκτιναχτεί με ορμή «απ’ εδώ κι απ’ εκεί» γι’ αυτό πρέπει να κρατάτε επαρκή απόσταση ασφάλειας από το μηχάνημα.

Εσάγετε πάντα τόσο υλικό, όσο δεν οδηγεί στην έμφραξη της χοάνης πλήρωσης 1.

Κόβετε μαραμένα, υγρά και κηπουρικά απορρίματα, τα οποία ήταν ήταν πολλές μέρες συσσωρευμένα, εκ περιτροπής με κλαδιά. Αυτό

προστατεύει τον κλαδοκόπτη από ένα ενδεχόμνο «μπούκωμα» και επιτρέπει την ανάμιξη του υπό αποσύνθεση υλικού.

Μαλακά απορρίματα χωρίς στερεά συστατικά, π. χ. απορρίματα από την κουζίνα, δεν κόβονται αλλά λιπασματοποιούνται κατ' ευθείαν.

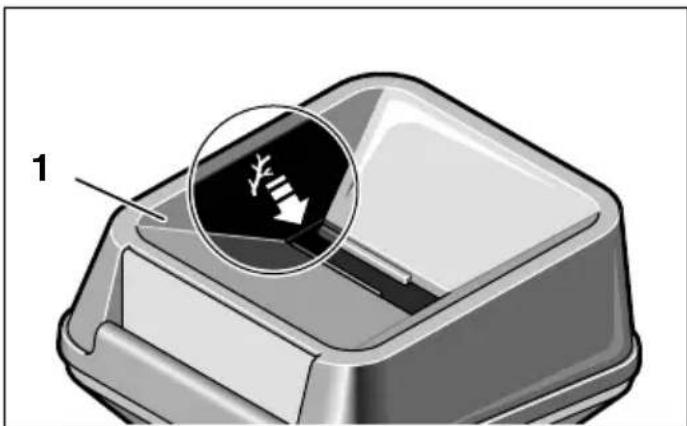

Εισάγετε το υπό κοπή υλικό πάντα από τη γωνία της χοάνης πλήρωσης 1 που είναι σημαδεμένη μ' ένα βέλος.

Δώστε προσοχή, ώστε το κομμένο υλικό να μπορεί να πέφτει ελεύθερα από τό φρεάιτο εκβολής 8 – κίνδυνος κλωτσήματος.

Οι σχισμές εξαερισμού δεν επιτρέπεται να καλύπτονται από το σάκο υποδοχής ή το κομμένο υλικό.

Υποδείξεις για τον τεμαχισμό

Η σκληρότητα των κλάδων που τεμαχίζονται εξαρτάται από το είδος τους, την ηλικία τους και το βαθμό ξήρανσης.

Άριστα αποτελέσματα επιτυγχάνονται όταν τεμαχίζετε φρέσκα κλαδιά λίγο μετά την κοπή τους.

Μαλακά κηπουρικά απορρίμματα τεραχίζονται πιο εύκολα σε μικρές ποσότητες, προ παντός όταν αυτά είναι υγρά. Τεραχίζοντας ενδιάμεσα και κλαδιά αποφεύγετε το "μπούκωμα" της συσκευής.

Ανωμαλίες

Ο κινητήρας δε δουλεύει:

■Εχει διεγερθεί η διάταξη προστασίας από υπερφόρτωση.
Θέστε το μηχάνημα εκτός λειτουργίας και περιμένετε μερικά δευτερόλεπτα.
Θέστε το διακόπτη αλλαγής φοράς περιστροφής 3 στην αριστερή θέση (όπισθεν) και θέστε το μηχάνημα μετά από ένα μικρό χρονικό διάστημα πάλι σε λειτουργία. Μετά την απεμπλοκή θέστε το διακόπτη αλλαγής φοράς περιστροφής 3 πάλι στη δεξιά θέση.

■Ελέγξτε το καλώδιο σύνδεσης, το φις και την ασφάλεια του σπιτιού.

Κηπουρικά απορρίμματα δεν τραβιούνται προς τα μέσα:

■Ο κύλινδρος κοπής περιστρέφεται ανάποδα. Θέστε τον κινητήρα εκτός λειτουργιας, Αλάξτε τη φορά περιστροφής.

■Το υπό κοπή υλικό σκαλώνει στη χοάνη πλήρωσης 1: Θέστε το διακόπτη αλλαγής φοράς περιστροφής 3 στην αριστερή θεση (όπισθεν) και θέστε παλι το μηχάνημα σε λειτουργια. Ú. Τραβήξτε το υπό κοπή υλικό

έξω από τη χοάνη πλήρωσης. Μετά την απεμπλοκή θέστε το διακόπτη αλλαγής φοράς περιστροφής 3 πάλι στη δεξιά θέση.

■Χοντρά κλαδιά που προκάλεσαν μπλοκάρισμα ξαναβάλτε τα μέσα κατά τέτοιο τρόπο, ώστε το εργαλεία κοπής να μήν ξαναμπούν στις ίδιες τομές.

Ο κύλινδρος κοπής μπλοκάρει:

■Τοποθετήστε το διακόπτη αλλαγής φοράς περιστροφής 3 στην αριστερή θέση και ξαναθέστε το μηχάνημα σε λειτορυγία. Ο κύλινδρος κοπής περιστρέφεται προς τα πίσω και απελευθερώνει φρακαρισμένο υπό κοπή υλικό (ἡ το ξένο σώμα). Μετά την απεμπλοκή θέστε το διακόπτη αλλαγής φοράς περιστροφής 3 πάλι στη δεξιά θέση.

Υπό κοπή υλικό μεγάλου μήκους που προεξέχει από το μηχάνημα μπορεί να εκτιναχτεί με ορμή «απ' εδώ κι απ' εκεί» γι' αυτό πρέπει να κρατάτε επαρκή απόσταση ασφάλειας από το μηχάνημα.

Φορά περιστροφής μετά τη μεταγωγή αμετάβλητη:

■Μετά την ολοσχερή ακινησία του μηχανήματος φέρετε τη φορά περιστροφής στην επιθυμητή θέση.

Συντήρηση και αποθήκευση

■Τραβάτε το φις από την πρίζα πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το μηχάνημα.

Διατηρείτε το μηχάνημα και τις σχισμές αερισμού πάντα καθαρές, για να μπορείτε να εργάζεσθε καλά και ασφαλώς.

Ο κλαδοκόπτης δεν επιτρέπεται να καθαρίζεται με πλυντικά υψηλής πίεσης ή με τρεχούμενο νερό.

Ελέγχετε από καιρο σε καιρό τη σταθερότητα των βιδών στερέωσης του τροχήλατου φορέα.

Πριν από τυχόν μακροχρόνια αποθήκευση ψεκάστε τα μαχαίρια του κυλίνδρου κοπής με το φιλικό προς το περιβάλλον και βιολογικά αποικοδομήσιμο σπρέι συντήρησης της Bosch (εξάρτημα, Κωδ. αριθ. 1 609 200 399) προστατεύοντάς τα έτσι από την οξείδωση.

Αν παρόλες τις επιμελημένες μεθόδους κατασκευής και ελέγχου σταματήσει κάποτε το μηχάνημα, τότε η επισκευή του πρέπει να ανατεθεί σ' ένα εξουσιοδοτημένο συνεργείο ηλεκτρικών μηχανημάτων της Bosch.

Οταν ζητάτε διασαφητικές πληροφορίες και όταν παραγγέλλετε ανταλλακτικά, παρακαλούμε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικό αριθμό που υπάρχει στην πινακίδα κατασκευαστή!

Προστασία περιβάλλοντος

Περιβαλλοντικό σήμα «Γαλάζιος Αγγελος».

Απονεμήθηκε για ιδιαίτερα χαμηλή δημιουργία θορύβου.

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της ΕΕ:

Μη ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/ΕΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και την μεταφορά της σε εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία δεν είναι υποχρεωτικό πλέον να συλλέγονται ξεχωριστά πριν να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Υπηρεσία εξυπηρέτησης πελατών (Service)

Αναλυτικά σχέδια και πληροφορίες για ανταλλακτικά θα βρείτε στην ηλεκτρονική διεύθυνση:

www.bosch-pt.com

Robert Bosch A.E.

Κηφισσού 162

12131 Περιστέρι-Αθήνα

📞......+30 210 57 01 200 KENTPO

📞......+30 210 57 70 081 - 083 KENTPO

Fax [phone]

Fax [phone]

www.bosch.gr

ABZ Service A.E.

📞 [phone] SERVICE

Fax [phone]

Δήλωση συμβατικότητας

Εξακρίβωση των τιμών μέτρησης σύμφωνα με 2000/14/ΕΚ (ὑψος 1,60 m, απόσταση 1 m).

Η σύμφωνα με την καμπύλη Α εκτιμηθείσα στάθμη θορύβου της συσκευής ανέρχεται σε: Στάθμη ακουστικής πίεσης 78 dB (Α). Στάθμη ηχητικής ισχύος 89 dB (Α).

Δηλούμε υπευθύνως ότι το προϊόν αυτό εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 60 335, pr EN 13683 σύμφωνα με τις διατάξεις των Οδηγιών 89/336/ΕΟΚ, 98/37/ΕΚ, 2000/14/ΕΚ.

2000/14/EK: Η εγγυημένη στάθμη ακουστικής πίεσης LWA είναι μικρότερη από 92 dB (A). Διαδικασία αποτίμησης της συμβατικότητας σύμφωνα με το παράρτημα V.

Leinfelden, 09.2003.

Τηρούμε το δικαιώμα αλλαγών
