AXT 2000 HP - Lihamylly BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hiljainen oksasilppuri
Merkki	Bosch
Malli	AXT 2000 HP
Viitenumero	0 600 851 4..
Ottoteho (S6)	2000 W
Ottoteho (S1)	1800 W
Tyhjäkäyntinopeus	260 rpm
Suurin syöttömäärä	115 kg/h
Oksien enimmäishalkaisija	38 mm
Paino	22 kg
Suojausluokka	Luokka I (maadoitettu)
Syöttöjännite	230 V ~ 50 Hz
Piirisuojaus	Pienin 10 A:n katkaisin
Leikkuumekanismi	Terien pitävä roottori
Pyörimissuunta	Kääntyvä (eteenpäin / taaksepäin)
Turvatoiminnot	Uudelleenkäynnistyksen esto, automaattinen sammutus ylikuormituksessa, käynnistys/pysäytyskytkin, pyörimissuunnan kytkin
Mukana tulevat lisävarusteet	Suppilo, runko pyörillä, koukku/naula (keräilypussi valinnainen)
Huolto	Tuuletusaukkojen säännöllinen puhdistus, älä käytä korkeapainepesuria, käsittele roottori Bosch-ruostesuojasuihkeella ennen pitkäaikaista varastointia
Käsiteltävät jätetyypit	Kuitumaiset ja puumaiset puutarhajätteet (oksat, lehdet)
Melutaso (taattu)	92 dB(A) LWA
Valmistusvuosi (käyttöohjeessa)	2003

Usein kysytyt kysymykset - AXT 2000 HP BOSCH

Mitä jätteitä Bosch AXT 2000 HP:llä voidaan silputa?

Tämä oksasilppuri on suunniteltu silppuamaan kuitu- ja puumaisia puutarhajätteitä, kuten oksia, lehtiä ja pieniä oksia halkaisijaltaan 38 mm asti. Älä työnnä vieraita esineitä, kuten kiviä, lasia tai metalleja.

Kuinka avata roottori, jos kone juuttuu?

Aseta käynnistys/pysäytyskytkin asentoon "O", odota täydellistä pysähtymistä, käännä pyörimissuunnan kytkin vasempaan asentoon (peruutus) ja käynnistä uudelleen. Jos tämä ei toimi, toista toimenpide. Avaamisen jälkeen palauta kytkin oikeaan asentoon.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että virtajohto ja pistorasia ovat hyvässä kunnossa, samoin kuin kodin sulakkeet. Ylikuormitussuojalaite on saattanut laueta: sammuta, odota muutama sekunti ja kytke sitten peruutusvaihde ennen uudelleenkäynnistystä.

Kuinka puhdistaa silppuri AXT 2000 HP?

Ennen puhdistusta irrota laite pistorasiasta. Puhdista tuuletusaukot säännöllisesti kuivalla liinalla. Älä koskaan käytä korkeapainepesuria tai puutarhaletkua. Pitkäaikaista varastointia varten käsittele roottori Bosch-ruostesuojasuihkeella.

Voiko tämän silppurin kanssa käyttää jatkojohtoa?

Kyllä, mutta johdon poikkipinta-alan on oltava vähintään 3 x 1,5 mm² alle 25 m pituisille johdoille ja 2,5 mm² sitä pidemmille. Kela jatkojohto aina täysin auki.

Onko silppuri suojattu odottamattomalta uudelleenkäynnistykseltä?

Kyllä, laite on varustettu uudelleenkäynnistyssuojalla: virtakatkon jälkeen se ei käynnisty automaattisesti. Sinun on käynnistettävä se manuaalisesti.

Mitä lisävarusteita on saatavana Bosch AXT 2000 HP:lle?

Valinnaisia lisävarusteita ovat keräilypussi (viitettä ei ilmoitettu) ja Bosch-huoltosuihke (viite 1 609 200 399). Käytä ainoastaan alkuperäisiä Bosch-lisävarusteita.

Mistä löydän varaosia tälle mallille?

Räjäytyskuvat ja varaosatiedot ovat saatavilla osoitteesta www.bosch-pt.com. Tilatessasi ilmoita koneen kymmennumeroinen viitenumero.

Mikä on oikea käynnistysmenettely?

Varmista, että suppilo on tyhjä ja pyörimissuunnan kytkin on oikeassa asennossa (eteenpäin). Kytke laite pistorasiaan ja aseta käynnistys/pysäytyskytkin asentoon "I". Odota täydellistä pysähtymistä ennen suunnan vaihtoa tai sammuttamista.

Kuinka huoltaa silppuria talvisäilytystä varten?

Puhdistettuasi ja kuivattuasi laitteen, käsittele roottori Bosch-ruostesuojasuihkeella korroosion estämiseksi. Säilytä sitä kuivassa ja sateelta suojatussa paikassa.

KÄYTTÖOHJE AXT 2000 HP BOSCH

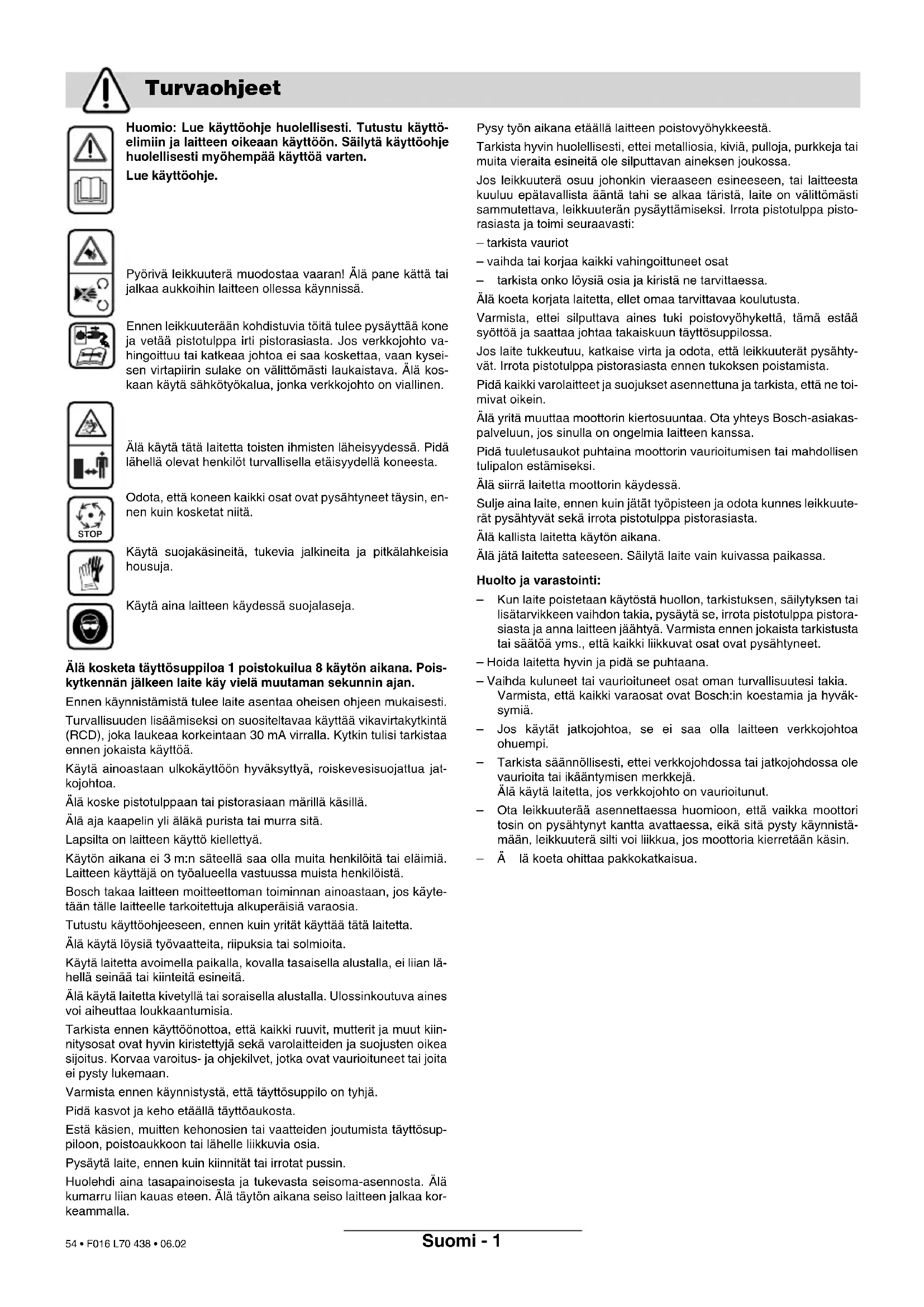

Huomio: Lue käyttöohje huolellisesti. Tutustu käyttöelimiin ja laitteen oikeaan käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten.

Lue käyttöohje.

Pyörivä leikkuuterä muodostaa vaaran! Älä pane kättä tai jalkaa aukkoihin laitteen ollessa käynnissä.

Ennen leikkuuterään kohdistuvia töitä tulee pysäyttää kone ja vetää pistotulppa irti pistorasiasta. Jos verkkojohto vahingoittuu tai katkeaa johtoa ei saa koskettaa, vaan kyseisen virtapiirin sulake on välittömästi laukaistava. Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen.

Älä käytä tätä laitetta toisten ihmisten läheisyydessä. Pidä lähellä olevat henkilöt turvallisella etäisyydellä koneesta.

Odota, että koneen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä.

Käytä suojakäsineitä, tukevia jalkineita ja pitkälahkeisia housuja.

Käytä aina laitteen käydessä suojalaseja.

Älä kosketa täyttösuppiloa 1 poistokuilua 8 käytön aikana. Poiskytkennän jälkeen laite käy vielä muutaman sekunnin ajan.

Ennen käynnistämistä tulee laite asentaa oheisen ohjeen mukaisesti. Turvallisuuden lisäämiseksi on suositeltavaa käyttää vikavirtakytkintä (RCD), joka laukeaa korkeintaan 30 mA virralla. Kytkin tulisi tarkistaa ennen jokaista käyttöä.

Käytä ainoastaan ulkokäyttöön hyväksyttyä, roiskevesisuojattua jatkojohtoa.

Älä koske pistotulppaan tai pistorasiaan märillä käsillä.

Älä aja kaapelin yli äläkä purista tai murra sitä.

Lapsilta on laitteen käyttö kiellettyä.

Käytön aikana ei 3 m:n säteellä saa olla muita henkilöitä tai eläimiä. Laitteen käyttäjä on työalueella vastuussa muista henkilöistä.

Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetään tälle laitteelle tarkoitettuja alkuperäisiä varaosia.

Tutustu käyttöohjeeseen, ennen kuin yrität käyttää tätä laitetta.

Älä käytä löysiä työvaatteita, riipuksia tai solmioita.

Käytä laitetta avoimella paikalla, kovalla tasaisella alustalla, ei liian lähellä seinää tai kiinteitä esineitä.

Älä käytä laitetta kivetyllä tai soraisella alustalla. Ulossinkoutuva aines voi aiheuttaa loukkaantumisia.

Tarkista ennen käyttöönottoa, että kaikki ruuvit, mutterit ja muut kiinnitysosat ovat hyvin kiristettyjä sekä varolaitteiden ja suojusten oikea sijoitus. Korvaa varoitus- ja ohjekilvet, jotka ovat vaurioituneet tai joita ei pysty lukemaan.

Varmista ennen käynnistystä, että täyttösuppilo on tyhjä.

Pidä kasvot ja keho etäällä täyttöaukosta.

Estä käsien, muiten kehonosien tai vaatteiden joutumista täyttösuppilion, poistoaukkoon tai lähelle liikkuvia osia.

Pysäytä laite, ennen kuin kiinnität tai irrotat pussin.

Huolehdi aina tasapainoisesta ja tukevasta seisoma-asennosta. Älä kumarru liian kauas eteen. Älä täytön aikana seiso laitteen jalkaa kor- keammalla.

Pysy työn aikana etäällä laitteen poistovyöhykkeestä.

Tarkista hyvin huolellisesti, ettei metalliosia, kiviä, pulloja, purkkeja tai muita vieraita esineitä ole silputtavan aineksen joukossa.

Jos leikkuuterä osuu johonkin vieraaseen esineeseen, tai laitteesta kuuluu epätavallista ääntä tahi se alkaa täristä, laite on välittömästi sammutettava, leikkuuterän pysäyttämiseksi. Irrota pistotulppa pistorasiasta ja toimi seuraavasti:

- tarkista vauriot

– vaihda tai korjaa kaikki vahingoittuneet osat

- tarkista onko löysiä osia ja kiristä ne tarvittaessa.

Älä koeta korjata laitetta, ellet omaa tarvittavaa koulutusta.

Varmista, ettei silputtava aines tuki poistovyöhykettä, tämä estää syöttöä ja saattaa johtaa takaiskuun täyttösuppilossa.

Jos laite tukkeutuu, katkaise virta ja odota, että leikkuuterät pysähtyvät. Irrota pistotulppa pistorasiasta ennen tukoksen poistamista.

Pidä kaikki varolaitteet ja suojukset asennettuna ja tarkista, että ne toimivat oikein.

Älä yritä muuttaa moottorin kiertosuuntaa. Ota yhteys Bosch-asiakas-palveluun, jos sinulla on ongelmia laitteen kanssa.

Pidä tuuletusaukot puhtaina moottorin vaurioitumisen tai mahdollisen tulipalon estämiseksi.

Älä siirrä laitetta moottorin käydessä.

Sulje aina laite, ennen kuin jätät työpisteen ja odota kunnes leikkuuterät pysähtyvät sekä irrota pistotulppa pistorasiasta.

Älä kallista laitetta käytön aikana.

Älä jätä laitetta sateeseen. Säilytä laite vain kuivassa paikassa.

Huolto ja varastointi:

- Kun laite poistetaan käytöstä huollon, tarkistuksen, säilytyksen tai lisätarvikkeen vaihdon takia, pysäytä se, irrota pistotulppa pistorasiasta ja anna laitteen jäähtyä. Varmista ennen jokaista tarkistusta tai säätöä yms., että kaikki liikkuvat osat ovat pysähtyneet.

– Hoida laitetta hyvin ja pidä se puhtaana.

– Vaihda kuluneet tai vaurioituneet osat oman turvallisuutesi takia. Varmista, että kaikki varaosat ovat Bosch:in koestamia ja hyväksymiä.

- Jos käytät jatkojohtoa, se ei saa olla laitteen verkkojohtoa ohuempi.

- Tarkista säännöllisesti, ettei verkkojohdossa tai jatkojohdossa ole vaurioita tai ikääntymisen merkkejä. Älä käytä laitetta, jos verkkojohto on vaurioitunut.

- Ota leikkuuterää asennettaessa huomioon, että vaikka moottori tosin on pysähtynyt kantta avattaessa, eikä sitä pysty käynnistämään, leikkuuterä silti voi liikkua, jos moottoria kierretään käsin.

- Ä lä koeta ohittaa pakkokatkaisua.

Tekniset tiedot

Eko-silppuri AXT 1 600 HP AXT 2 000 HP

Tilausnumero 0 600 851 2.. 0 600 851 4..
Ottoteho, S 6 (4/6 min)1	[W] – 2 000
Ottoteho, S 1 [W] 1 600	1 800
Tyhjäkäyntikierrosluku	[min-1]	260	260
Suoritusteho maks.	[kg/h]	1002)	1152)
maks. Oksan halkaisija	[mm]	332)	382)
Pussi		ei kuulu toimitukseen, Tarvikkeet
Paino, n.	[kg]	21	22
Suojausluokka		‡/I	‡/I

1) Käyttötapa S 6 (40 %) kuvaa kuormitusprofiilia, joka syntyy 4 minuutin käytöstä ja 6 minuutin tyhjäkäynnistä. Käytännössä on jatkuva käyttö sallittua.
2) Riippuu puun kovuudesta.

Koneen osat

1 Täyttösuppilo
2 Käynnistyskytkin
3 Suunnanvaihtokytkin
4 Pistotulppa**
5 Syötin/raivauskoukku
6 Kuljetusteline
7 Pussi/suojus *
8 Poistokuilu
9 Pussin pidikkeet
10 Valmistusnumero

*Lisätarvikkeet

**maakohtainen

*Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Asianmukainen käyttö

Laite on tarkoitettu kodista ja harrastepuutarhasta syntyvän kompostoitavan kuitu- ja puuaineksen silppumiseen.

Kokoonpano

Ota laite ulos pakkauksesta (katso kuvaa

Asenna pyörät ja kuljetusteline (katso kuvaa

Ennen käyttöönottoa

Tarkista verkkojännite! Virtalähteen jännitteen täytyy olla sama kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Virtapiirissä on oltava vähintään 10 A varoke.

Käytettäessä moottorigeneraattorin kanssa vaadi- taan vähintään 3.5 kVA/2800 W tehoista laitetta. (esim.: Bosch-moottorigeneraattori G-3600-sarja).

Pidennyskaapeli, jonka johdinhalkaisija on liian pieni johtaa laitteen tehokkuuden selvään alenemiseen. Alle 25 m:n pituisiin kaapeleihin tarvitaan vähintään 3 x 1,5 mm ^2 johdinhalkaisijaa, yli 25 m:n kaapeleihin on halkaisijan oltava vähintään 2,5 mm ^2 .

Kierrä aina kaapelirumpu täysin auki.

Aseta laite aina tukevalle vaakasuoralle alustalle. Älä kallista tai liikuta käytön aikana.

Poista multa juuripaakuista. Vieraat esineet kuten kivet, lasi, metalli, kankaat tai muovit eivät saa joutua täyttösuppilion. Kierukkaleikkuri saattaa vioittua niistä.

Käyttöönotto

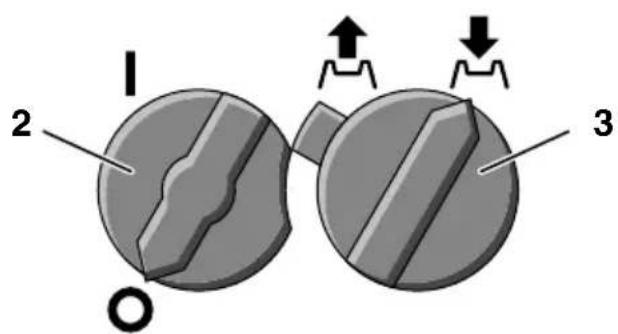

1 2 3 O

Suunnanvaihtokytkimen 3 tulee olla oikeassa asen- nossa. Täyttösuppilon 1 tulee olla tyhjä.

Käynnistys:

Aseta käynnistyskytkin 2 asentoon "I".

Pysäytys:

Aseta käynnistyskytkin 2 asentoon "O".

Terä pyörii vielä virran katkaisun jälkeen!

Suunnanvaihtokytkin

Suunnanvaihtokytkintä 3 voidaan käyttää vain virran ollessa katkaistuna laitteesta. Odota aina terän pysähtymistä ennen kuin käynnistät laitetta uudelleen.

Suunta oikealle (↓) :

Teräkierukka vetää sisään ja silppuaa.

Suunta vasemmalle (↑) :

Teräkierukka pyörii vasemmalle ja vapauttaa puristukseen jääneen silputtavan aineksen.

Laitteesta pitkällä ulkona olevat silputtavat oksat saattavat tällöin piiskata ympäriinsä, säilytä siis riittävä turvaetäisyys.

Ylikuormitussuoja

Liian suuri kuormitus (esim. teräkierukan tukkeutuminen) johtaa muutaman sekunnin kuluttua laitteen pysähtymiseen. Laite voidaan käynnistää uudelleen hetken kuluttua. Pysäytä laite jos se tukkeutuu. Käännä käynnistyskytkin 2 asentoon "O", odota muutama sekunti ja käännä se sitten takaisin asentoon "I".

Ellei tukos aukene, käännä suunnanvaihtokytkin 3 vasempaan asentoon ( ja käynnistä laite tukok-sen avaamiseksi. Ellei tukos vieläkään aukene, tu-lee menettely toistaa.

Käännä käynnistyskytkin 2 asentoon "O", kun tukos on auennut ja aseta suunnanvaihtokytkin 3 oikeaan asentoon (↓), ennen kuin käynnistät laitetta uudelleen.

Uudelleenkäynnistyssuoja

Jännitteen palattua, virtakatkoksen jälkeen, ei laite pysty käynnistymään uudelleen itsestään.

Työskentelyohjeita

Käytä aina laitteen käydessä suojalaseja ja suo- jakäsineitä.

Ripusta pussi 7 (tarvike) kantohihnoistaan kahteen pidikkeeseen 9 silputun aineen keräämiseksi.

Syötä silputtava aines. Teräkierukka vetää itse si- sään syötetyn aineksen.

Laitteesta pitkällä ulkona olevat silputtavat oksat saattavat tällöin piiskata ympäriinsä, säilytä siis riittävä turvaetäisyys.

Syötä aina vain niin paljon ainetta, että täyttösuppilo 1 ei tukkeudu.

Lakastuneet ja kosteat aineet sekä useita päiviä varastoitu puutarhajäte tulee silppua vuorottain oksien kanssa. Tämä suojaa silppuria tukoksilta ja mahdollistaa kompostiaineksen sekoittamisen.

Älä silppua pehmeitä jätteitä, joissa ei ole kinteää koostumusta, kuten esim. keittiöjätteitä, vaan kompostoi nämä suoraan.

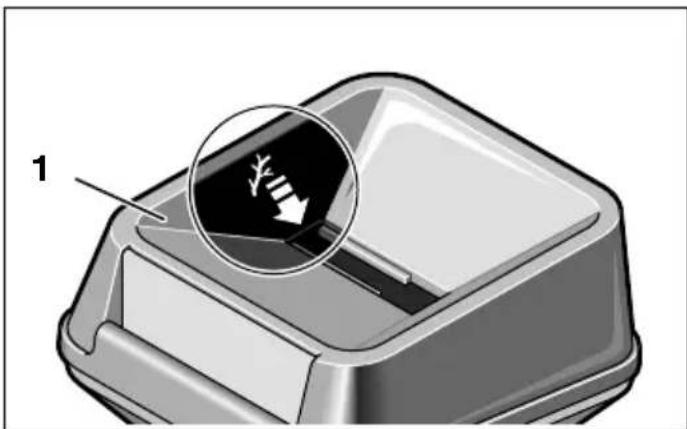

Täytä aina silputtava aine täyttösuppilon 1 nuolella merkitystä kulmasta.

Tarkista, että silputtu aine sopii putoamaan vapaasti poistokuilusta 8 – ulostulon tukkeutumisvaara.

Silppupussi tai silputtu aine ei saa peittää tuuletus-aukkoja.

Silppuamisohjeita

Silputtavien oksien kovuus riippuu niiden lajista, kui-vuusasteesta ja siitä miten vanhoja ne ovat.

Parhaan tuloksen saat, kun silppuat tuoreita oksia pian niiden leikkauksen jälkeen.

Pehmeät puutarha-ainekset silppuuntuvat parhaiten pienissä erissä, etenkin, jos ovat märkiä. Tukkeutuminen voidaan estää syöttämällä välillä oksia silppu-riin.

Häiriöt

Moottori ei pyöri:

■Ylikuormitussuoja on lauennut.

Katkaise virta ja odota muutama sekunti.

Käännä suunnanvaihtokytkin 3 vasemmalle (taaksepäin) ja käynnistä hetkeksi. Kun tukos on auennut voit taas kääntää suunnanvaihtokytkimen 3 oikealle.

■ Tarkista liitäntäjohto, pistotulppa ja varoke.

Laite ei vedä puutarhajätteitä sisään:

■ Teräkierukka pyörii taaksepäin.

Pysäytä moottori, vaihda kiertosuunta.

- Silputtava aines on tukkinut syöttösuppilon 1: Käännä suunnanvaihtokytkin 3 vasemmalle (taaksepäin) ja käynnistä laite uudelleen. Vedä ulos silputtava aines täyttösuppilosta. Kun tukos on auennut voit taas kääntää suunnanvaihtokytkimen 3 oikealle.

■ Syötä vahvat tukkivat oksat uudelleen niin, että leikkuri ei heti tartu samoihin jo leikattuihin uriin.

Teräkierukka tukkeutunut:

Käännä suunnanvaihtokytkin 3 vasemmalle ja käynnistä laite. Teräkierukka pyörii taaksepäin ja vapauttaa tukkivan silputtavan aineen (tai vieraan esineen). Käännä suunnanvaihtokytkin 3 takaisin oikealle kun tukos on auennut.

Laitteesta pitkällä ulkona olevat silputtavat oksat saattavat tällöin piiskata ympäriinsä, säilytä siis riittävä turvaetäisyys.

Kiertosuunta muuttumaton vaihtokytkennän jälkeen:

■Muuta koneen kiertosuunta haluttuun suuntaan koneen ollessa täysin pysähdyksissä.

Huolto ja varastointi

■Irrota pistotulppa pistorasiasta ennen kaikkia koneeseen kohdistuvia töitä.

Pidä aina laite ja tuuletusaukot puhtaina voidaksesi työskennellä hyvin ja turvallisesti.

Silppuria ei saa puhdistaa painepesurilla tai juokse-valla vedellä.

Tarkista silloin tällöin kuljetustelineen ruuvien kireys.

Suihkuta ennen pitkää varastointia teräkierukkaan ympäristöystävällistä, biologisesti hajoavaa Boschhuoltosuihketta (tarvike, til.n:o 1 609 200 399).

Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset.

Ilmoita ehdottomasti laitteen 10-numeroinen tilaus- numero kaikissa kyselyissä ja varaosatilauksissa!

Ympäristönsuojelu

Ympäristömerkki Blauer Engel.

Myönnetty, koska se on poikkeuksellisen hiljainen.

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee

käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Asiakaspalvelu Yhdenmukaisuusvakuutus

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta:

www.bosch-pt.com

Bosch-keskushuolto

Pakkalantie 21A

01510 Vantaa

📞 +358 (0)9 / 43 59 - 91

Faksi....+358 (0)9 / 8 70 23 18

Mitta-arvot annettu 2000/14/EY mukaan (korkeus 1,60 m, etäisyys 1 m).

Työkalun tyypillinen A-arvioitu melutaso: äänen pai- netaso 78 dB (A); äänentehotaso 89 dB (A).

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen

EN 60 335, pr EN 13683 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY.

2000/14/EY: Taattu äänentehotaso L _WA on alle 92 dB (A). Yhteensopivuuden arvostusmenetelmä liitteen V mukaan.

Leinfelden, 09.2003.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Pidätämme oikeuden muutoksiin
