AXT 2000 HP - Tritacarne BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trituratore di vegetali silenzioso
Marca	Bosch
Modello	AXT 2000 HP
Riferimento	0 600 851 4..
Potenza assorbita (S6)	2000 W
Potenza assorbita (S1)	1800 W
Velocità di rotazione a vuoto	260 giri/min
Portata max.	115 kg/h
Diametro max. dei rami	38 mm
Peso	22 kg
Classe di protezione	Classe I (messa a terra)
Tensione di alimentazione	230 V ~ 50 Hz
Protezione del circuito	Interruttore automatico 10 A minimo
Meccanismo di taglio	Rotore portacoltelli
Senso di rotazione	Reversibile (avanti/indietro)
Funzioni di sicurezza	Protezione di riavvio, arresto automatico in caso di sovraccarico, interruttore On/Off, commutatore del senso di rotazione
Accessori forniti	Imbuto, telaio con ruote, gancio/artiglio (sacco di raccolta opzionale)
Manutenzione	Pulizia regolare delle prese d'aria, non utilizzare idropulitrice, trattare il rotore con spray antiruggine Bosch prima di conservarlo a lungo
Tipo di rifiuti trattati	Rifiuti da giardino fibrosi e legnosi (ramaglie, foglie)
Livello sonoro (garantito)	92 dB(A) LWA
Anno di fabbricazione (manuale)	2003

Domande frequenti - AXT 2000 HP BOSCH

Che tipo di rifiuti si possono triturare con il Bosch AXT 2000 HP?

Questo trituratore di vegetali è progettato per triturare i rifiuti da giardino fibrosi e legnosi come ramaglie, foglie e piccoli rami fino a 38 mm di diametro. Non introdurre corpi estranei come pietre, vetro o metalli.

Come sbloccare il rotore se la macchina si blocca?

Portare l'interruttore On/Off su "O", attendere l'arresto completo, quindi ruotare il commutatore del senso di rotazione sulla posizione sinistra (retromarcia) e riaccendere. Se non funziona, ripetere l'operazione. Dopo lo sblocco, riportare il commutatore sulla posizione destra.

Cosa fare se il motore non si avvia?

Verificare che il cavo di alimentazione e la presa siano in buone condizioni, così come i fusibili domestici. Il dispositivo di protezione da sovraccarico potrebbe essersi attivato: spegnere, attendere qualche secondo, quindi passare in retromarcia prima di riavviare.

Come pulire il trituratore AXT 2000 HP?

Prima di qualsiasi pulizia, scollegare l'apparecchio. Pulire regolarmente le prese d'aria con un panno asciutto. Non utilizzare mai idropulitrici o tubi da giardino. Per una conservazione prolungata, trattare il rotore con spray antiruggine Bosch.

Si può usare una prolunga con questo trituratore?

Sì, ma la sezione del conduttore deve essere almeno 3 x 1,5 mm² per lunghezze inferiori a 25 m, e 2,5 mm² oltre. Svolgere sempre completamente la prolunga.

Il trituratore è protetto contro i riavvii accidentali?

Sì, l'apparecchio è dotato di protezione di riavvio: dopo un'interruzione di corrente, non si riavvierà automaticamente. È necessario riaccenderlo manualmente.

Quali accessori sono disponibili per il Bosch AXT 2000 HP?

Tra gli accessori opzionali si trovano il sacco di raccolta (riferimento non indicato) e lo spray di manutenzione Bosch (riferimento 1 609 200 399). Utilizzare esclusivamente accessori Bosch originali.

Dove trovare i ricambi per questo modello?

Le viste esplose e le informazioni sui ricambi sono disponibili sul sito www.bosch-pt.com. Per ordinare, specificare il numero di riferimento a dieci cifre della macchina.

Qual è la procedura di avvio corretta?

Assicurarsi che l'imbuto sia vuoto e che il commutatore del senso di rotazione sia sulla posizione destra (avanti). Collegare l'apparecchio, quindi portare l'interruttore On/Off su "I". Attendere l'arresto completo prima di cambiare senso o spegnere.

Come mantenere il trituratore per la conservazione invernale?

Dopo aver pulito l'apparecchio e averlo lasciato asciugare, trattare il rotore con spray antiruggine Bosch per evitare la corrosione. Conservarlo in un luogo asciutto e al riparo dalla pioggia.

MANUALE UTENTE AXT 2000 HP BOSCH

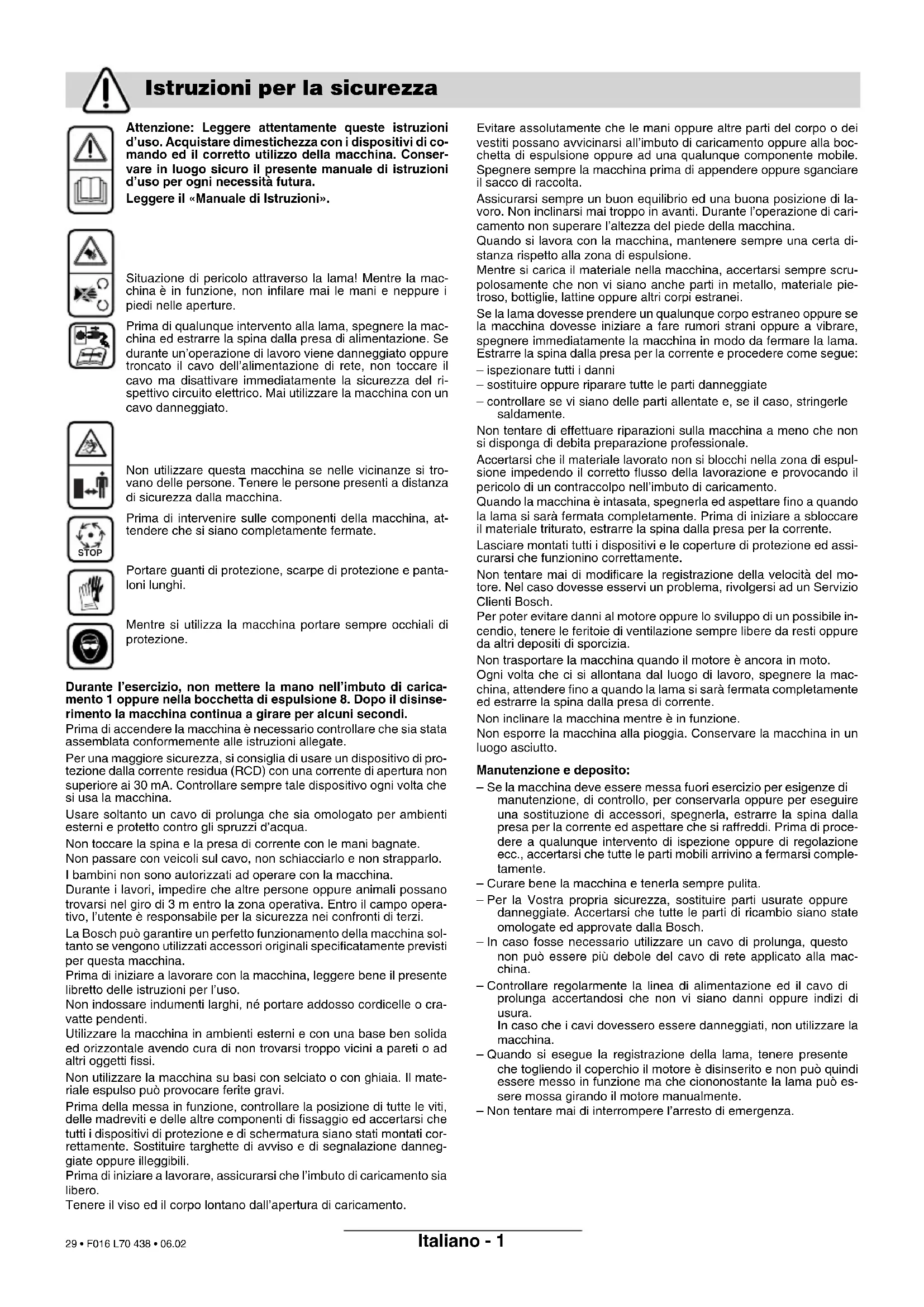

Istruzioni per la sicurezza

Attenzione: Leggere attentamente queste istruzioni d'uso. Acquistare dimestichezza con i dispositivi di comando ed il corretto utilizzo della macchina. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per ogni necessità futura.

Leggere il «Manuale di Istruzioni».

Situazione di pericolo attraverso la lama! Mentre la macchina è in funzione, non infilare mai le mani e neppure i piedi nelle aperture.

Prima di qualunque intervento alla lama, spegnere la macchina ed estrarre la spina dalla presa di alimentazione. Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo dell'alimentazione di rete, non toccare il cavo ma disattivare immediatamente la sicurezza del rispettivo circuito elettrico. Mai utilizzare la macchina con un cavo danneggiato.

Non utilizzare questa macchina se nelle vicinanze si trovano delle persone. Tenere le persone presenti a distanza di sicurezza dalla macchina.

Prima di intervenire sulle componenti della macchina, attendere che si siano completamente fermate.

Portare guanti di protezione, scarpe di protezione e pantaloni lunghi.

Mentre si utilizza la macchina portare sempre occhiali di protezione.

Durante l'esercizio, non mettere la mano nell'imbuto di caricamento 1 oppure nella bocchetta di espulsione 8. Dopo il disinserimento la macchina continua a girare per alcuni secondi.

Prima di accendere la macchina è necessario controllare che sia stata assemblata conformemente alle istruzioni allegate.

Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Controllare sempre tale dispositivo ogni volta che si usa la macchina.

Usare soltanto un cavo di prolunga che sia omologato per ambienti esterni e protetto contro gli spruzzi d'acqua.

Non toccare la spina e la presa di corrente con le mani bagnate.

Non passare con veicoli sul cavo, non schiacciarlo e non strapparlo.

I bambini non sono autorizzati ad operare con la macchina.

Durante i lavori, impedire che altre persone oppure animali possano trovarsi nel giro di 3 m entro la zona operativa. Entro il campo operativo, l'utente è responsabile per la sicurezza nei confronti di terzi.

La Bosch può garantire un perfetto funzionamento della macchina sol- tanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina.

Prima di iniziare a lavorare con la macchina, leggere bene il presente libretto delle istruzioni per l'uso.

Non indossare indumenti larghi, né portare addosso cordicelle o cravatte pendenti.

Utilizzare la macchina in ambienti esterni e con una base ben solida ed orizzontale avendo cura di non trovarsi troppo vicini a pareti o ad altri oggetti fissi.

Non utilizzare la macchina su basi con selciato o con ghiaia. Il materiale espulso può provocare ferite gravi.

Prima della messa in funzione, controllare la posizione di tutte le viti, delle madreviti e delle altre componenti di fissaggio ed accertarsi che tutti i dispositivi di protezione e di schermatura siano stati montati correttamente. Sostituire targhette di avviso e di segnalazione danneggiate oppure illeggibili.

Prima di iniziare a lavorare, assicurarsi che l'imbuto di caricamento sia libero.

Tenere il viso ed il corpo lontano dall'apertura di caricamento.

Evitare assolutamente che le mani oppure altre parti del corpo o dei vestiti possano avvicinarsi all'imbuto di caricamento oppure alla bocchetta di espulsione oppure ad una qualunque componente mobile. Spegnere sempre la macchina prima di appendere oppure sganciare il sacco di raccolta.

Assicurarsi sempre un buon equilibrio ed una buona posizione di lavoro. Non inclinarsi mai troppo in avanti. Durante l'operazione di caricamento non superare l'altezza del piede della macchina.

Quando si lavora con la macchina, mantenere sempre una certa distanza rispetto alla zona di espulsione.

Mentre si carica il materiale nella macchina, accertarsi sempre scrupolosamente che non vi siano anche parti in metallo, materiale pietroso, bottiglie, lattine oppure altri corpi estranei.

Se la lama dovesse prendere un qualunque corpo estraneo oppure se la macchina dovesse iniziare a fare rumori strani oppure a vibrare, spegnere immediatamente la macchina in modo da fermare la lama. Estrarre la spina dalla presa per la corrente e procedere come segue:

- ispezionare tutti i danni

- sostituire oppure riparare tutte le parti danneggiate

- controllare se vi siano delle parti allentate e, se il caso, stringerle saldamente.

Non tentare di effettuare riparazioni sulla macchina a meno che non si disponga di debita preparazione professionale.

Accertarsi che il materiale lavorato non si blocchi nella zona di espulsione impedendo il corretto flusso della lavorazione e provocando il pericolo di un contraccolpo nell'imbuto di caricamento.

Quando la macchina è intasata, spegnerla ed aspettare fino a quando la lama si sarà fermata completamente. Prima di iniziare a sbloccare il materiale triturato, estrarre la spina dalla presa per la corrente.

Lasciare montati tutti i dispositivi e le coperture di protezione ed assicurarsi che funzionino correttamente.

Non tentare mai di modificare la registrazione della velocità del motore. Nel caso dovesse esservi un problema, rivolgersi ad un Servizio Clienti Bosch.

Per poter evitare danni al motore oppure lo sviluppo di un possibile incendio, tenere le feritoie di ventilazione sempre libere da resti oppure da altri depositi di sporcizia.

Non trasportare la macchina quando il motore è ancora in moto.

Ogni volta che ci si allontana dal luogo di lavoro, spegnere la macchina, attendere fino a quando la lama si sarà fermata completamente ed estrarre la spina dalla presa di corrente.

Non inclinare la macchina mentre è in funzione.

Non esporre la macchina alla pioggia. Conservare la macchina in un luogo asciutto.

Manutenzione e deposito:

- Se la macchina deve essere messa fuori esercizio per esigenze di manutenzione, di controllo, per conservarla oppure per eseguire una sostituzione di accessori, spegnerla, estrarre la spina dalla presa per la corrente ed aspettare che si raffreddi. Prima di procedere a qualunque intervento di ispezione oppure di regolazione ecc., accertarsi che tutte le parti mobili arrivino a fermarsi completamente.

- Curare bene la macchina e tenerla sempre pulita.

- Per la Vostra propria sicurezza, sostituire parti usurate oppure danneggiate. Accertarsi che tutte le parti di ricambio siano state omologate ed approvate dalla Bosch.

- In caso fosse necessario utilizzare un cavo di prolunga, questo non può essere più debole del cavo di rete applicato alla macchina.

- Controllare regolarmente la linea di alimentazione ed il cavo di prolunga accertandosi che non vi siano danni oppure indizi di usura. In caso che i cavi dovessero essere danneggiati, non utilizzare la macchina.

- Quando si esegue la registrazione della lama, tenere presente che togliendo il coperchio il motore è disinserito e non può quindi essere messo in funzione ma che ciononostante la lama può essere mossa girando il motore manualmente.

- Non tentare mai di interrompere l'arresto di emergenza.

Dati tecnici

Biotrituratore silenzioso AXT 1 600 HP AXT 2 000 HP

Codice di ordinazione 0 600 851 2.. 0 600 851 4..
Potenza assorbita nominale, S 6 (4/6 min) ^1	[W] – 2 000
Potenza assorbita nominale, S 1 [W] 1 600 1 800
Numero di giri a vuoto	[g/min]	260	260
Capacità massima	[kg/h]	100^2)	115^2)
mass. Diametro rametti	[mm]	33^2)	38^2)
Sacco di raccolta		non fornito a corredo, Accessorio opzionale
Peso, ca.	[kg]	21	22
Classe protezione		+/	+/

1) La modalità di funzionamento S 6 (40 %) indica un profilo di carico basato su 4 min di carico e 6 min di funzionamento a vuoto. Per l'impiego pratico è ammesso il funzionamento continuo.
2) A seconda del tipo di legna.

Elementi della macchina

1 Imbuto di caricamento
2 Interruttore di avvio/arresto
3 Commutatore del senso di rotazione
4 Spina di rete**
5 Spingitore/gancio di sgombro
6 Carrello di trasporto
7 Sacco di raccolta/coperchio *
8 Bocchetta di espulsione
9 Ganci per sacco di raccolta
10 Numero di serie

*Accessorio speciale

**Varia secondo il Paese

*Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Uso conforme alle norme

La macchina è idonea per la frantumazione di rifiuti legnosi e fibrosi provenienti dal Vostro giardino rendendoli adatti per il compostaggio.

Montaggio

Estrarre la macchina dall'imballaggio (vedere figura A)

Montare rotelle e carrello di trasporto (vedere figura B)

Prima della messa in esercizio

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta della macchina. Gli apparecchi con l'indicazione di 230 V possono essere collegati alla rete di 220 V.

Il circuito di corrente deve essere protetto con almeno 10 A.

In caso di esercizio con un gruppo elettrogeno è necessario una macchina con una prestazione di 3.5 kVA/2800 W. (per esempio: gruppi elettrogeni Bosch della serie G-3600).

Un cavo di prolunga con una sezione trasversale troppo piccola implica una chiara riduzione della prestazione della macchina. In caso di cavi fino a 25 m di lunghezza è necessario una sezione trasversale di almeno 3 x 1,5 mm ^2 . In caso di cavi oltre 25 m di lunghezza, la sezione trasversale deve essere di almeno 2,5 mm ^2 .

Srotolare sempre completamente il tamburo per cavi.

Mettere in posa la macchina sempre su una base ben solida ed orizzontale. Non ribaltare oppure spostare la macchina durante l'esercizio.

Togliere resti di terra dalle radici. Evitare che corpi estranei come pietre, vetro, metalli, tessuti e materiali sintetici vadano a finire nell'imbuto di caricamento. La lama elicoidale potrebbe infatti essere danneggiata.

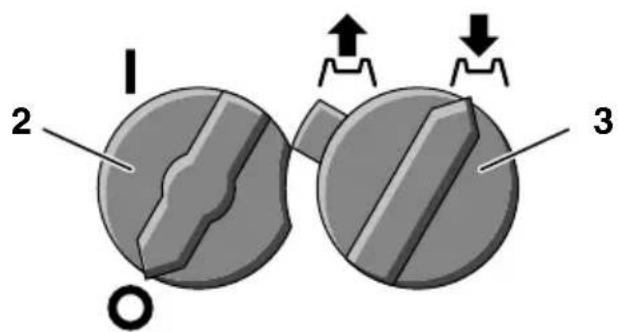

Avvio e Arresto

1 2 3 O

L'invertitore di rotazione 3 deve essere sulla destra. L'imbuto di caricamento 1 deve essere vuoto.

Avviare:

Posizionare l'interruttore di inserimento/disinserimento 2 su «I».

Arrestare:

Posizionare l'interruttore di inserimento/disinserimento 2 su «O».

Dopo il disinserimento la macchina continua a girare!

Invertitore di rotazione

L'invertitore di rotazione 3 può essere commutato soltanto a macchina disinserita. Prima di inserire nuovamente la macchina è necessario aspettare che la macchina si fermi completamente.

Posizione destra (↓) :

La fresa elicoidale fa presa e taglia.

Posizione sinistra (↑) :

La fresa elicoidale gira all'indietro e libera il materiale triturato rimasto incastrato.

Mantenere una sufficiente distanza di sicurezza quando si tritano rami lunghi che fuoriescono dalla macchina: essi potrebbero sbalzare all'improvviso.

Protezione contro sovraccarichi

Un carico troppo alto (p. es. blocco della fresa elicoidale) fa fermare la macchina dopo qualche secondo. La macchina può essere di nuovo inserita dopo qualche secondo. In caso di blocco, spegnere la macchina. Mettere l'interruttore di avvio/arresto 2 su «O», attendere alcuni secondi e rimettere di nuovo su «I» una volta terminata l'operazione.

Qualora non fosse possibile eliminare il blocco, ruotare verso sinistra il commutatore del senso di rotazione 3 sulla posizione sinistra ( ) ed accendere la macchina per sbloccarla. Qualora l'operazione non dovesse aver avuto esito positivo, ripetere l'intervento.

Una volta sbloccato il meccanismo, mettere l'interruttore di avvio/arresto 2 su «O» e ruotare il commutatore del senso di rotazione 3 sulla posizione ( prima di accendere nuovamente la macchina.

Protezione contro il riavviamento involontario

Dopo che è venuta a mancare l'alimentazione di rete non può capitare che la macchina si rimette in azione autonomamente.

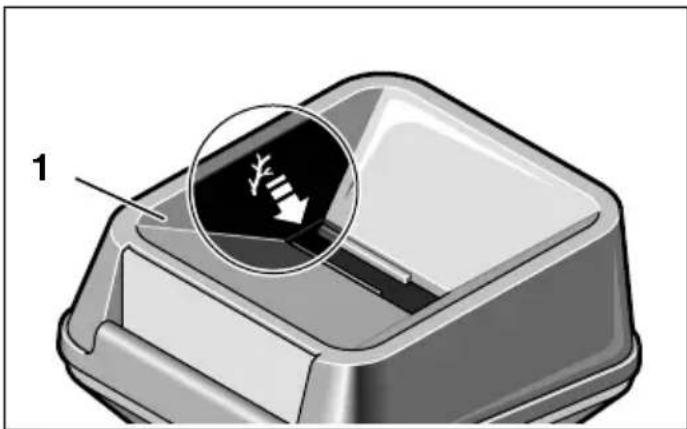

Istruzioni per il lavoro

Quando si utilizza la macchina portare sempre occhiali e guanti di protezione.

Per raccogliere il materiale triturato, applicare le cinghie di trasporto del sacco di raccolta 7 (accessorio opzionale) sui due ganci 9.

Inserire il materiale da triturare. Il materiale inserito viene tirato automaticamente dalla fresa elicoidale.

Mantenere una sufficiente distanza di sicurezza quando si tritano rami lunghi che fuoriescono dalla macchina: essi potrebbero sbalzare all'improvviso.

Introdurre sempre una quantità modica di materiale in maniera da non intasare l'imbuto di caricamento 1.

In caso di rifiuti da giardino appassiti, umidi e già centi già da qualche giorno, triturarli alternandoli a ramoscelli. In questo modo si protegge il biotrituratore da intasamento e si consente di miscelare il materiale da compostaggio.

Non triturare rifiuti morbidi e senza consistenza, come per es. rifiuti da cucina, ma metterli direttamente sul compostaggio.

Introdurre il materiale da triturare sempre nell'angolo dell'imbuto di caricamento 1 contrassegnato da una freccia.

Avere cura che il materiale triturato possa cadere liberamente dalla bocchetta di espulsione 8 – pericolo di ingorgo.

Le feritoie di ventilazione non devono essere coperte dal sacco di raccolta oppure dal materiale triturato.

Avvertenze per triturare

La durezza dei ramoscelli da triturare dipende dal loro tipo, dall'età e dal grado di essiccazione.

I migliori risultati si raggiungono triturando i ramoscelli freschi subito dopo averli tagliati.

Rifiuti da giardino morbidi possono essere triturati più facilmente a piccole porzioni ed in modo particolare quando essi sono bagnati. Per evitare possibili intasamenti è consigliabile triturare ogni tanto dei rami.

Disfunzioni

Il motore non funziona:

■È stata attivata la protezione contro sovraccari-chi.

Spegnere la macchina ed attendere alcuni secondi.

Spostare l'invertitore di rotazione 3 sulla sinistra (marcia inversa) e reinserire la macchina dopo pochi secondi. Una volta eliminato l'ingorgo, rimettere l'invertitore di rotazione 3 sulla destra.

■Controllare il cavo di collegamento, la spina e la valvola di sicurezza in casa.

Rifiuti da giardino non vengono tirati dalla fresa elicoidale:

■La fresa elicoidale gira all'inverso.
Arrestare il motore, cambiare la direzione di rotazione.
Il materiale è inceppato nell'imbuto di caricamento 1: Mettere l'invertitore di rotazione 3 sulla sinistra (marcia inversa) e reinserire la macchina. Estrarre il materiale da triturare dall'imbuto di caricamento. Una volta eliminato l'ingorgo, rimettere l'invertitore di rotazione 3 di nuovo sulla destra.
Inserire nuovamente rami spessi che abbiano bloccato la fresa elicoidale in maniera tale che la fresa elicoidale non faccia subito presa sull'intaglio precedente.

Fresa elicoidale bloccata:

■ Mettere l'invertitore di rotazione 3 sulla sinistra ed inserire la macchina. La fresa elicoidale gira all'inverso liberando il materiale inceppato (senza il corpo estraneo). Una volta eliminato l'ingorgo, rimettere l'invertitore di rotazione 3 sulla destra.

Mantenere una sufficiente distanza di sicurezza quando si tritano rami lunghi che fuoriescono dalla macchina: essi potrebbero sbalzare all'improvviso.

Senso di marcia invariato in seguito a commutazione:

■Attendere fino a quando la macchina sia completamente ferma ed impostare dunque il senso di rotazione che si desidera.

Manutenzione e deposito

■Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Mantenere la macchina e le fessure di ventilazione sempre in perfetto stato di pulizia per poter lavorare bene e sicuri.

Il biotrituratore non può essere pulito utilizzando idropulitrici ad alta pressione oppure acqua corrente.

Controllare regolarmente se le viti di fissaggio del carrello siano ben strette.

Prima di conservare la macchina per un lungo periodo di inattività, spruzzare le lame con lo spray di manutenzione Bosch (Accessorio opzionale, codic. ord. 1 609 200 399) a funzione anticorrosiva, non nocivo per l'ambiente ed a decomposizione biologica.

Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Simbolo ecologico: Angelo azzurro. Conferito perché il rumore è particolarmente ridotto.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del re-

cepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separata-mente ed essere inviati ad una riutilizzazione ecologica.

Centro di Assistenza Clienti Dichiarazione di conformità

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito:

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

📞 +39 02 / 36 96 26 63

Fax +39 02 / 36 96 26 62

©Filo diretto con Bosch...... +39 02 / 36 96 23 14

www.Bosch.it

Svizzera

Servizio....+41 (0)1 / 8 47 16 16

Fax +41 (0)1 / 8 47 16 57

①Consulente per la clientela ..... 0 800 55 11 55

Valori misurati conformemente alla norma

CE 2000/14 (1,60 m altezza, 1 m distanza).

La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 78 dB (A). Potenza della rumorosità 89 dB (A).

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 60 335, pr EN 13683 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.

CE 2000/14: Il livello della potenza sonora LWA garantito è minore di 92 dB (A). Procedimento di valutazione della conformità secondo appendice V.

Leinfelden, 09.2003.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Con riserva di modifiche
