AXT 2000 HP - Kødhakker BOSCH - Gratis brugsanvisning og manual

Produkttype	Støjsvag haveknuser
Mærke	Bosch
Model	AXT 2000 HP
Reference	0 600 851 4..
Optagen effekt (S6)	2000 W
Optagen effekt (S1)	1800 W
Tomgangshastighed	260 o/min
Maks. kapacitet	115 kg/h
Maks. grendiameter	38 mm
Vægt	22 kg
Beskyttelsesklasse	Klasse I (jordforbindelse)
Forsyningsspænding	230 V ~ 50 Hz
Kredsløbsbeskyttelse	Afbryder mindst 10 A
Skæremekanisme	Knivholderrotor
Omdrejningsretning	Reversibel (frem/tilbage)
Sikkerhedsfunktioner	Genstartssikring, automatisk stop ved overbelastning, tænd/sluk-kontakt, omskifter til omdrejningsretning
Medfølgende tilbehør	Tragt, chassis med hjul, krog/greb (opsamlingspose som ekstraudstyr)
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger, brug ikke højtryksrenser, behandl rotoren med Bosch anti-rustspray før længere opbevaring
Affaldstype	Fiberholdigt og træagtigt haveaffald (grene, blade)
Lydniveau (garanteret)	92 dB(A) LWA
Fremstillingsår (manuel)	2003

Ofte stillede spørgsmål - AXT 2000 HP BOSCH

Hvilken type affald kan man flise med Bosch AXT 2000 HP?

Denne haveknuser er designet til at flise fiberholdigt og træagtigt haveaffald som grene, blade og små grene op til 38 mm i diameter. Der må ikke indføres fremmedlegemer som sten, glas eller metal.

Hvordan frigør man rotoren, hvis maskinen sætter sig fast?

Sæt tænd/sluk-kontakten på "O", vent til fuldstændig standsning, drej derefter omskifteren til omdrejningsretning til venstre position (bak) og tænd igen. Hvis dette ikke virker, gentag operationen. Efter frigørelse sættes omskifteren tilbage til højre position.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller, at strømkablet og stikket er i god stand, samt husets sikringer. Overbelastningsbeskyttelsen kan være udløst: sluk, vent et par sekunder, skift derefter til bak, før du starter igen.

Hvordan rengør man knuseren AXT 2000 HP?

Før rengøring: tag stikket ud. Rengør regelmæssigt ventilationsåbningerne med en tør klud. Brug aldrig højtryksrenser eller haveslange. Ved længere opbevaring behandles rotoren med Bosch anti-rustspray.

Kan man bruge en forlængerledning med denne knuser?

Ja, men ledningens tværsnit skal være mindst 3 x 1,5 mm² for længder under 25 m, og 2,5 mm² for længder over. Rul altid forlængerledningen helt ud.

Er knuseren beskyttet mod utilsigtet genstart?

Ja, maskinen er udstyret med genstartssikring: efter strømafbrydelse starter den ikke automatisk. Du skal tænde den manuelt.

Hvilket tilbehør er tilgængeligt til Bosch AXT 2000 HP?

Blandt ekstraudstyr findes opsamlingsposen (reference ikke angivet) og Bosch vedligeholdelsesspray (ref. 1 609 200 399). Brug udelukkende originale Bosch-tilbehør.

Hvor finder man reservedele til denne model?

Eksploderede tegninger og oplysninger om reservedele findes på www.bosch-pt.com. Ved bestilling skal du angive maskinens 10-cifrede referencenummer.

Hvad er den korrekte startprocedure?

Sørg for, at tragten er tom, og at omskifteren til omdrejningsretning står i højre position (frem). Tilslut maskinen, og sæt tænd/sluk-kontakten på "I". Vent på fuldstændig standsning, før du skifter retning eller stopper.

Hvordan vedligeholder man knuseren til vinteropbevaring?

Efter rengøring og tørring behandles rotoren med Bosch anti-rustspray for at forhindre korrosion. Opbevar den et tørt sted beskyttet mod regn.

BRUGSANVISNING AXT 2000 HP BOSCH

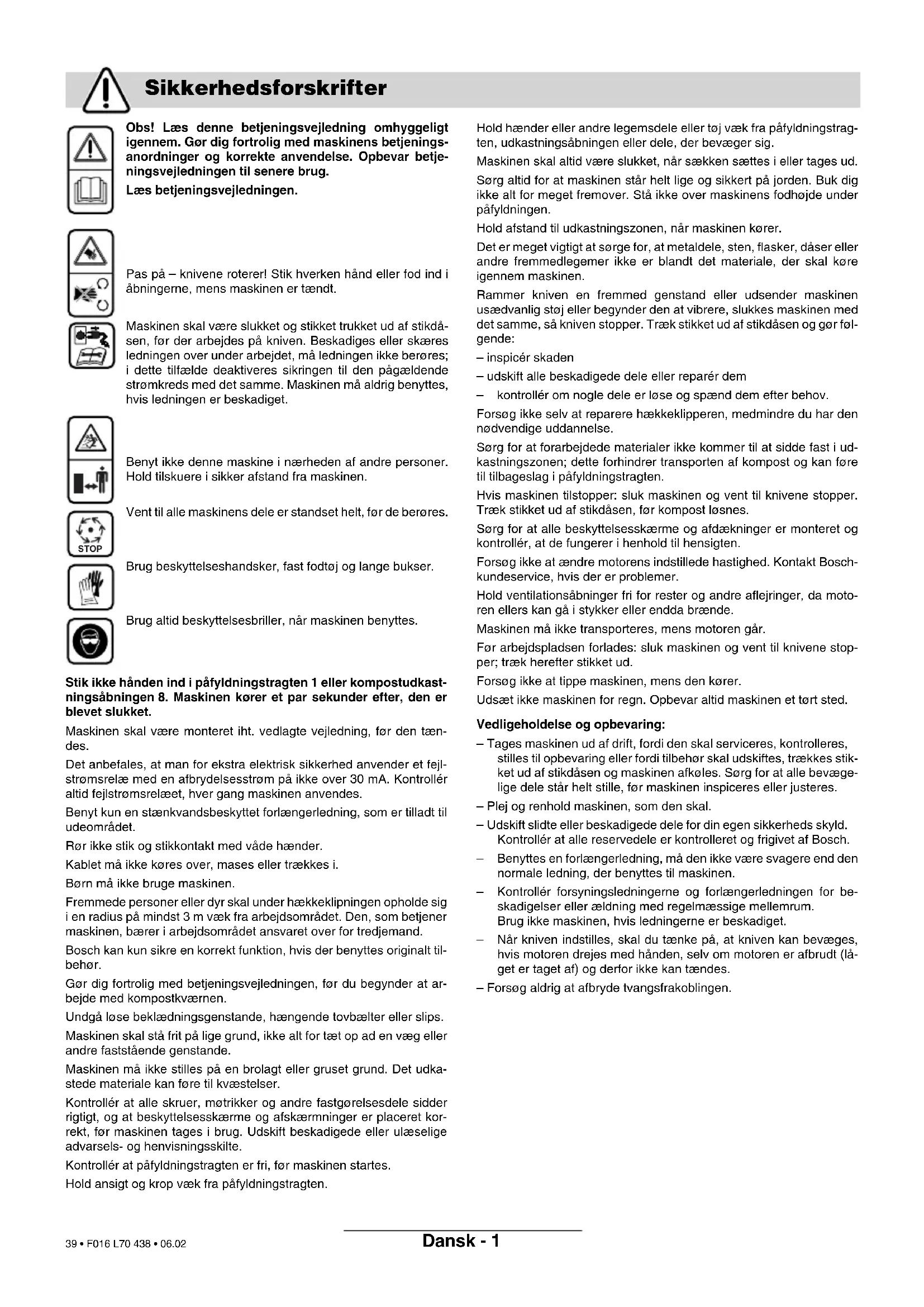

Sikkerhedsforskrifter

Obs! Læs denne betjeningsvejledning omhyggeligt igennem. Gør dig fortrolig med maskinens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug.

Læs betjeningsvejledningen.

Pas på – knivene roterer! Stik hverken hånd eller fod ind i åbningerne, mens maskinen er tændt.

Maskinen skal være slukket og stikket trukket ud af stikdåsen, før der arbejdes på kniven. Beskadiges eller skæres ledningen over under arbejdet, må ledningen ikke berøres; i dette tilfælde deaktiveres sikringen til den pågældende strømkreds med det samme. Maskinen må aldrig benyttes, hvis ledningen er beskadiget.

Benyt ikke denne maskine i nærheden af andre personer. Hold tilskuere i sikker afstand fra maskinen.

Brug beskyttelseshandsker, fast fodtøj og lange bukser.

Stik ikke hånden ind i påfyldningstragten 1 eller kompostudkastningsåbningen 8. Maskinen kører et par sekunder efter, den er blevet slukket.

Maskinen skal være monteret iht. vedlagte vejledning, før den tændes.

Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Kontrollér altid fejlstrømsrelæet, hver gang maskinen anvendes.

Benyt kun en stænkvandsbeskyttet forlængerledning, som er tilladt til udeområdet.

Rør ikke stik og stikkontakt med våde hænder.

Kablet må ikke køres over, mases eller trækkes i.

Børn må ikke bruge maskinen.

Fremmede personer eller dyr skal under hækkeklipningen opholde sig i en radius på mindst 3 m væk fra arbejdsområdet. Den, som betjener maskinen, bærer i arbejdsområdet ansvaret over for tredjemand.

Bosch kan kun sikre en korrekt funktion, hvis der benyttes originalt tilbehør.

Gør dig fortrolig med betjeningsvejledningen, før du begynder at arbejde med kompostkværnen.

Undgå løse beklædningsgenstande, hængende tovbælter eller slips.

Maskinen skal stå frit på lige grund, ikke alt for tæt op ad en væg eller andre faststående genstande.

Maskinen må ikke stilles på en brolagt eller gruset grund. Det udkastede materiale kan føre til kvæstelser.

Kontrollér at alle skruer, møtrikker og andre fastgørelsesdele sidder rigtigt, og at beskyttelsesskærme og afskærmninger er placeret korrekt, før maskinen tages i brug. Udskift beskadigede eller ulæselige advarsels- og henvisningsskilte.

Kontrollér at påfyldningstragten er fri, før maskinen startes.

Hold ansigt og krop væk fra påfyldningstragten.

Hold hænder eller andre legemsdele eller tøj væk fra påfyldningstragten, udkastningsåbningen eller dele, der bevæger sig.

Maskinen skal altid være slukket, når sækken sættes i eller tages ud. Sørg altid for at maskinen står helt lige og sikkert på jorden. Buk dig ikke alt for meget fremover. Stå ikke over maskinens fodhøjde under påfyldningen.

Hold afstand til udkastningszonen, när maskinen körer.

Det er meget vigtigt at sørge for, at metaldele, sten, flasker, dåser eller andre fremmedlegemer ikke er blandt det materiale, der skal køre igennem maskinen.

Rammer kniven en fremmed genstand eller udsender maskinen usædvanlig stoj eller begynder den at vibrere, slukkes maskinen med det samme, så kniven stopper. Træk stikket ud af stikdåsen og gør følgende:

- inspicér skaden

- udskift alle beskadigede dele eller reparér dem

- kontrollér om nogle dele er løse og spænd dem efter behov.

Forsøg ikke selv at reparere hækkeklipperen, medmindre du har den nødvendige uddannelse.

Sørg for at forarbejdede materialer ikke kommer til at sidde fast i ud-kastningszonen; dette forhindrer transporten af kompost og kan føre til tilbageslag i påfyldningstragten.

Hvis maskinen tilstopper: sluk maskinen og vent til knivene stopper. Træk stikket ud af stikdåsen, før kompost løsnes.

Sørg for at alle beskyttelsesskærme og afdækninger er monteret og kontrollér, at de fungerer i henhold til hensigten.

Forsøg ikke at ændre motorens indstillede hastighed. Kontakt Bosch-kundeservice, hvis der er problemer.

Hold ventilationsåbninger fri for rester og andre aflejringer, da motoren ellers kan gå i stykker eller endda brænde.

Maskinen må ikke transporteres, mens motoren går.

Før arbejdspladsen forlades: sluk maskinen og vent til knivene stopper; træk herefter stikket ud.

Forsøg ikke at tippe maskinen, mens den kører.

Udsæt ikke maskinen for regn. Opbevar altid maskinen et tørt sted.

– Tages maskinen ud af drift, fordi den skal serviceres, kontrolleres, stilles til opbevaring eller fordi tilbehør skal udskiftes, trækkes stikket ud af stikdåsen og maskinen afkøles. Sørg for at alle bevægelige dele står helt stille, før maskinen inspiceres eller justeres.

- Plej og renhold maskinen, som den skal.

- Udskift slidte eller beskadigede dele for din egen sikkerheds skyld. Kontrollér at alle reservedele er kontrolleret og frigivet af Bosch.

- Benyttes en forlængerledning, må den ikke være svagere end den normale ledning, der benyttes til maskinen.

- Kontrollér forsyningsledningerne og forlængerledningen for beskadigelser eller ældning med regelmæssige mellemrum. Brug ikke maskinen, hvis ledningerne er beskadiget.

- Når kniven indstilles, skal du tænke på, at kniven kan bevæges, hvis motoren drejes med hånden, selv om motoren er afbrudt (låget er taget af) og derfor ikke kan tændes.

- Forsøg aldrig at afbryde tvangsfrakoblingen.

Tekniske data

Lydsvag kompostkværn AXT 1 600 HP AXT 2 000 HP

Bestillingsnummer 0 600 851 2.. 0 600 851 4..
Optagen effekt, S 6 (4/6 min)1	[W] – 2 000
Optagen effekt, S 1 [W] 1 600 1 800
Omdrejningstal, ubelastet [/min] 260		260
Maks. kapacitet	[kg/h] 100	2)	1152)
maks. Grendiameter	[mm]	332)	382)
Kompostfang		ikke medleveret, Tilbehør
Vægt, ca.	[kg]	21	22
Isolationsklasse		±/I	±/I

1) Funktionen S 6 (40 %) indeholder en belastningsprofil, som accepterer en belastning på 4 min og et tomløb på 6 min. Konstant drift er tilladt i det praktiske arbejde.
2) Afhængigt af træets hårdhed.

Maskinelementer

1 Påfyldningstragt

2 Start-stop-kontakt

3 Retningsomskifter

4 El-stik**

5 Skubber/oprydningskrog

6 Chassis

8 Kompostudkastningsåbning

9 Krog til kompostfang

10 Serienummer

*Ekstratilbehør

**landsspecifk

*Tilbehør, som er illustreret og beskrevet i betjenings-vejledningen, er ikke altid indeholdt i leveringen.

Kværnen er beregnet til findeling af kompost af træagtige og fibrede materialer fra hus og have.

Samling

Tag maskinen ud af emballagen (se billede A

Montér hjul og kørestativ (se billede B

Før ibrugtagning

Bemærk netspændingen! Strømkildens spænding skal stemme overens med angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V.

Strømkredsen skal mindst være sikret med 10 A.

Hvis maskinen tilsluttes et strømaggregat, er der brug for et apparat med en kapacitet på 3.5 kVA/2800 W. (f.eks.: Bosch-strømaggregater G-3600-serie).

En forlængerledning med et for snævert ledningstværsnit reducerer apparatets ydeevne. Kabler på indtil 25 m kræver et ledningstværsnit på 3 x 1,5 mm ^2 , ved kabler på mere end 25 m skal ledningstværsnittet være mindst 2,5 mm ^2 .

Kabeltromler skal altid rulles helt af.

Maskinen skal altid placeres på et fast vandret underlag. Maskinen/apparatet må ikke vippes eller bevæges, så længe den er i gang.

Befri rodknolde for jord. Genstande så som sten, glas, metal, tøj og kunststof må ikke komme ned i påfyldningstragten, da knivvalsen derved beskadiges.

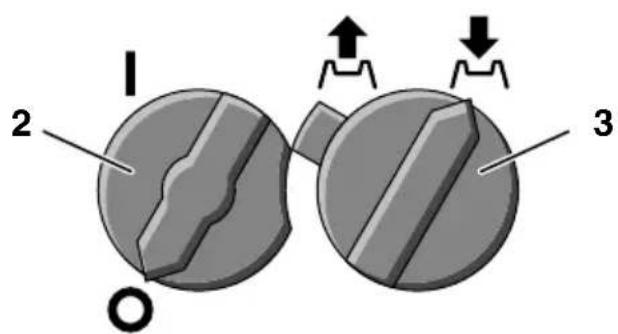

Start

1 2 3 O

Retningsomskifteren 3 skal stå i højre position. Påfyldningstragten 1 skal være tom.

Sådan startes maskinen:

Stil start-stop-kontakten 2 på „I“.

Sådan standses maskinen:

Stil start-stop-kontakten 2 på „O“.

Apparatet har et efterløb!

Retningsomskifter

Retningsomskifteren 3 kan kun aktiveres, när kværnen er slukket. Kværnen skal stå helt stille, för den startes igen.

Højre position (↓) :

Knivspiral trækker ind og skærer.

Venstre position (↑) :

Knivspiral løber baglæns og frigør indeklemt kompost.

Langt kompostaffald, som stikker ud af maskinen, kan slå ud til siden, når det trækkes ind i maskinen; sørg derfor for tilstrækkelig sikkerhedsafstand.

Overbelastningsbeskyttelse

For stor belastning (f.eks. blokering af knivspiral) medfører, at apparatet stopper efter nogle få sekunder. Kværnen kan tændes efter en kort pause. Sluk maskinen, hvis den blokerer. Stil start-stop-kontakten 2 på „O“, vent et par sekunder og stil den herefter på „I“ igen.

Hvis blokeringen ikke løsner sig, drejes retningsomskifteren 3 i venstre position (↑) og maskinen tændes for at løsne blokeringen. Hvis blokeringen ikke løsner sig, gentages processen.

Når blokeringen har løsnet sig, stilles start-stop-kontakten 2 på „O“ og retningsomskifteren 3 drejes i højre position ( før maskinen tændes igen.

Beskyttelse mod genstart

Efter et strømsvigt kan maskinen ikke gå i gang af sig selv, när strømmen vender tilbage.

Arbejdshenvisninger

Brug altid beskyttelsesbriller og beskyttelseshandsker, när apparatet bruges.

For at opfange komposten skal bæreremmene på kompostfanget 7 (tilbehør) hænges rigtigt ind i kro-gene 9.

Tilfør kompost. Den indførte kompost trækkes automatisk gennem knivspiralen.

Langt kompostaffald, som stikker ud af maskinen, kan slå ud til siden, när det trækkes ind i maskinen; sørg derfor for tilstrækkelig sikkerhedsafstand.

Tilfør altid kun så mange grene, at påfyldningstragten 1 ikke tilstoppes.

Vissent og fugtigt haveaffald samt affald, som allerede har ligget flere dage i haven, skal blandes med grene, når det køres igennem apparatet. Dette beskytter kompostkværnen mod tilstopning og gør det muligt at blande kompostmaterialet.

Blødt affald uden fast konsistens som f.eks. køkkenaffald må ikke hakkes, men kan bruges som kompost med det samme.

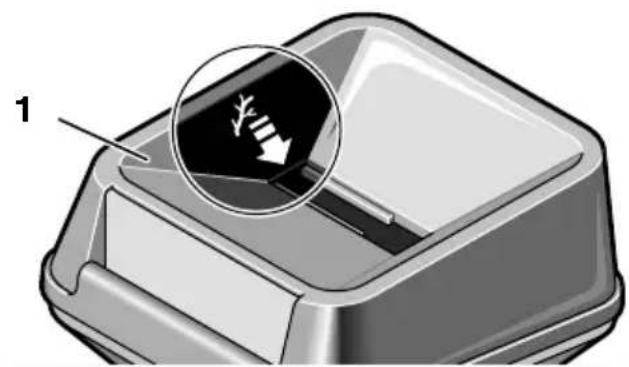

Kompost skal tilføres påfyldningstragten 1 i det hjørne, som er markeret med en pil.

Vær opmærksom på, at den kværnede kompost falder frit ud af udkastningsskakten 8 – fare for at kværnen sætter sig fast.

Ventilationsåbninger må ikke dækkes til at kompostfanget eller det kværnede materiale.

Arbejdshenvisninger

Grenenes hårdhed afhænger af grentype, grenenes alder og deres tørhedsgrad.

Det bedste resultat opnås ved at køre friske grene igennem kværnen, så snart de er klippet af.

Blødt haveaffald kværnes bedst, hvis det tilføres i små portioner, især hvis det er vådt. En tilstopning kan undgås ved at tilføre grene ind imellem.

Fejl Vedligeholdelse og opbevaring

Motor kører ikke:

■Beskyttelsen mod overbelastning har reageret. Sluk maskinen og vent et par sekunder. Indstil retningsomskifteren 3 til venstre (tilbage) og tænd for kværnen igen efter et kort stykke tid. Når tilstopningen er blevet løsnet, stilles retningsomskifteren 3 igen til højre.

■Kontrollér tilslutningskabel, stik og hussikring.

Haveaffald trækkes ikke ind:

■Knivspiralen løber baglæns. Sluk motoren, Ændre drejeretningen.
■ Grene og kvas sidder i klemme i påfyldningstragten 1: Stil retningsomskifteren 3 til venstre (tilbage) og tænd kværnen igen. Træk kvaset ud af tragten. Når tilstopningen har løsnet sig, stilles retningsomskifteren 3 igen til højre.
■ Blokerende tykke grene føres ind i kværnen igen, så skæreværket ikke med det samme griber ind i de samme forsnittede kærve igen.

Knivspiral blokerer:

■ Retningsomskifteren 3 stilles til venstre, hvorefter kværnen tændes. Knivspiralen går baglæns og frigiver de indeklemte grene og kvas (eller fremmedelementer). Når tilstopningen har løsnet sig, stilles retningsomskifteren 3 igen til højre.

Langt kompostaffald, som stikker ud af maskinen, kan slå ud til siden, när det trækkes ind i maskinen; sørg derfor for tilstrækkelig sikkerhedsafstand.

Omdrejningsretning forbliver uændret efter skift:

■ Omdrejningsretningen kan skiftes til den ønskede position, när apparatet står helt stille.

■ Træk stikket ud, før der arbejdes på maskinen.

Maskine og ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Kompostkværnen må ikke rengøres med højtryksmaskiner eller rindende vand.

Kontrollér med regelmæssige mellemrum, at køremekanismens fastgørelsesskruer er spændt rigigt fast.

Hvis kværnen tages ud af brug for et stykke tid, beskyttes knivspiralen bedst mod korrosion ved at sprøjte den ind med en miljøvenlig, bionedbrydelig Bosch-plejespray (tilbehør, bestill. nr. 1 609 200 399).

Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.

Miljøbeskyttelse

Miljøtegn „Blå Engel“.

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun for EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Bosch Service Center for el-værktøj

Telegrafvej 3

2750 Ballerup

Service: [phone]

Fax [phone]

Teknisk vejledning: [phone]

©Den direkte line: [phone]

Måleværdier beregnes iht. 2000/14/EF (1,60 m højde, 1 m afstand).

Værktøjets A-vurderede støjniveau er typisk: Lydtry-kniveau 78 dB (A), lydeffektniveau 89 dB (A).

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60 335, pr EN 13683 i henhold til bestemmelserne i direktiverne 89/336/E∅F, 98/37/EF og 2000/14/EF.

2000/14/EF: Det garanterede lydeffektniveau L _WA er lavere en 92 dB (A). Proceducerer for overensstem-melsesvurdering iht. bilag V.

Leinfelden, 09.2003.

Dr. Egbert Schneider Dr. Eckerhard Strötgen

Ret til ændringer forbeholdes

Säkerhetsanvisningar

Bruk vernehansker, solide sko og lange bukser.

Før start må du kontrollere om alle skruer, mutre og andre festedeler sitter godt fast og om beskyttelsesinnretninger og skjermer er korrekt plassert. Skift ut skadede eller ikke lesbare advarsels- og henvisningsskilt.

Ikke utsett maskinen for regn. Oppbevar maskinen kun på et tört sted.

Strømkretsen må være sikret med minst 10 A.

Ved drift med et strømaggregat er det nødvendig med en maskin som har en effekt på 3.5 kVA/2800 W. (for eksempel: Bosch-strømaggregater G-3600-serie).

En skjøteledning med for lite leder-tverrsnitt forårsaker en tydelig reduksjon av maskinens ytelsesevne. Ved ledninger opp til en lengde på 25 m er det nødvendig med et ledningstverrsnitt på minst 3 x 1,5 mm ^2 , ved ledninger med en lengde på over 25 m må tverrsnittet vúre minst 2,5 mm ^2 .

Rull kabeltromlene alltid helt ut.

■ Kontrollér koplingskabel, støpsel og strømsikring.

Elektroverktøy må ikke kastes i vanlig søppel!
