BEDIENUNGSANLEITUNG AXT 2000 HP BOSCH

F016 L70 438 - book.book Seite 2 Dienstag, 28. Februar 2006 3:26 153 • F016 L70 438 • 06.02

F016 L70 438 - book.book Seite 5 Dienstag, 28. Februar 2006 3:26 15Deutsch - 1 Achtung: Lesen Sie diese Bedienungsanleitung sorg- fältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch des Gerätes vertraut. Bewah- ren Sie die Bedienungsanleitung für eine spätere Ver- wendung sicher auf. Die Bedienungsanleitung durchlesen. Gefahr durch rotierendes Schneidemesser! Hände oder Füße nicht in die Öffnungen bringen, während das Gerät läuft. Vor der Arbeit am Schneidemesser, das Gerät ausschalten und den Stecker aus der Steckdose ziehen. Wird das Ka- bel während der Arbeit beschädigt oder durchgetrennt, das Kabel nicht berühren, sondern unverzüglich die Sicherung des betroffenen Stromkreises deaktivieren. Benützen Sie das Gerät nie mit einem beschädigten Kabel. Dieses Gerät nicht in der Nähe anderer Personen betrei- ben. In der Nähe stehende Personen auf sicheren Abstand zur Maschine halten. Warten Sie, bis alle Teile des Gerätes vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Schutzhandschuhe, festes Schuhwerk und lange Hosen tragen. Während der Benutzung des Gerätes immer Schutzbrille tragen. Während des Betriebes nicht in den Einfülltrichter 1 oder den Auswurfschacht 8 greifen. Nach dem Ausschalten läuft das Ge- rät noch einige Sekunden nach. Vor dem Einschalten muss das Gerät entsprechend der beiliegenden Anleitung montiert werden. Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI- Schalter sollte vor jeder Benutzung überprüft werden. Nur für den Außenbereich zugelassene, spritzwassergeschützte Ver- längerungskabel verwenden. Stecker und Steckdose nicht mit nassen Händen anfassen. Kabel nicht überfahren, quetschen, zerren. Kindern ist die Benutzung des Gerätes nicht gestattet. Während des Betriebes dürfen sich im Umkreis von 3 m keine ande- ren Personen oder Tiere aufhalten. Der Bedienende ist im Arbeitsbe- reich gegenüber Dritten verantwortlich. Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusi- chern, wenn das für dieses Gerät vorgesehene Original-Zubehör ver- wendet wird. Machen Sie sich mit der Bedienungsanleitung vertraut, bevor Sie ver- suchen mit diesem Gerät zu arbeiten. Tragen Sie keine weite Kleidung, hängende Kordeln oder Krawatten. Betreiben Sie das Gerät auf einem freien Platz mit festem ebenen Un- tergrund, nicht zu nah an einer Wand oder anderen feststehenden Gegenständen. Betreiben Sie das Gerät nicht auf einem gepflasterten oder kiesigem Untergrund. Das ausgeworfene Material kann Verletzungen verursa- chen. Prüfen Sie vor Inbetriebnahme alle Schrauben, Muttern und andere Befestigungsteile auf festen Sitz und die richtige Platzierung von Schutzvorrichtungen und Abschirmungen. Ersetzen Sie beschädigte oder unlesbare Warn- und Hinweisschilder. Stellen Sie vor dem Starten sicher, dass der Einfülltrichter frei ist. Halten Sie Gesicht und Körper auf Abstand zur Einfüllöffnung. Verhindern Sie, dass Ihre Hände oder andere Teile des Körpers oder der Kleidung in den Einfülltrichter oder die Auswurföffnung gelangen, oder sich bewegenden Teile nahe kommen. Schalten Sie das Gerät aus, bevor Sie den Fangsack einhängen oder aushängen. Sorgen Sie immer für ein gutes Gleichgewicht und einen guten Stand. Beugen Sie sich nicht zu weit vor. Während des Einfüllens nicht höher stehen als der Fuß des Gerätes. Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gerät arbeiten. Achten Sie äußerst sorgfältig darauf, dass keine Metallteile, Steine, Flaschen, Dosen oder andere Fremdkörper enthalten sind, wenn Sie Material in das Gerät einführen. Wenn das Schneidemesser irgend einen Fremdkörper trifft, oder das Gerät beginnt ungewöhnliche Geräusche zu machen oder zu vibrieren, Gerät unverzüglich ausschalten um das Schneidemesser anzuhalten. Den Stecker aus der Steckdose ziehen und wie folgt vorgehen: – den Schaden inspizieren – alle beschädigten Teile auswechseln oder reparieren –überprüfen, ob Teile lose sind und diese ggf. festziehen. Nicht versuchen das Gerät zu reparieren, es sei denn, Sie besitzen die notwendige Ausbildung. Achten Sie darauf, dass sich verarbeitetes Material nicht in der Aus- wurfzone staut; dies behindert die Förderung und kann zu einem Rückschlag im Einfülltrichter führen. Wenn das Gerät verstopft, ausschalten und abwarten bis die Schnei- demesser stoppen. Vor dem Freimachen von Häckselgut den Stecker aus der Steckdose ziehen. Lassen Sie alle Schutzvorrichtungen und Abdeckungen montiert und achten Sie auf korrekte Funktionsweise. Versuchen Sie nicht die Drehzahleinstellung des Motors zu ändern. Falls ein Problem besteht, einen Bosch-Kundendienst verständigen. Halten Sie die Lüftungsschlitze frei von Rückständen oder anderen Ablagerungen, um eine Beschädigung des Motors oder möglichen Brand zu vermeiden. Das Gerät nicht bei laufendem Motor transportieren. Immer wenn Sie den Arbeitsplatz verlassen, Gerät ausschalten, war- ten bis die Schneidemesser stoppen und den Netzstecker ziehen. Das Gerät während des Betriebes nicht kippen. Das Gerät nicht dem Regen aussetzen. Gerät nur an einem trockenen Ort aufbewahren. Wartung und Lagerung: – Wenn das Gerät wegen Service, Überprüfung, Aufbewahrung oder Zubehörwechsel außer Betrieb genommen wird, ausschal- ten, den Stecker aus der Steckdose ziehen und abkühlen lassen. Vor jeder Inspektion oder Justierung etc. sicherstellen, dass alle sich bewegenden Teile stillstehen. – Das Gerät gut pflegen und sauber halten. – Ersetzen Sie abgenutzte oder beschädigte Teile zu ihrer eigenen Sicherheit. Vergewissern Sie sich, dass alle Ersatzteile durch Bosch geprüft und freigegeben sind. – Falls ein Verlängerungskabel verwendet wird, darf es nicht schwä- cher als das am Gerät angebrachte Netzkabel sein. –Überprüfen Sie die Versorgungsleitungen und das Verlängerungs- kabel regelmäßig auf Beschädigung oder Zeichen von Alterung. Benutzen Sie das Gerät nicht, wenn die Kabel beschädigt sind. – Denken Sie beim Einstellen des Schneidemessers daran, dass we- gen des abgenommenen Deckels zwar die Stromzufuhr zum der Mo- tor unterbrochen ist und der Motor nicht eingeschaltet werden kann, das Schneidemesser sich aber trotzdem bewegt, wenn der Motor mit der Hand gedreht wird. – Versuchen Sie nie die Zwangsabschaltung zu unterbrechen. Sicherheitshinweise STOP F016 L70 438 - book.book Seite 1 Dienstag, 28. Februar 2006 3:26 15 4 • F016 L70 438 • 06.02Deutsch - 2

Die Betriebsart S 6 (40 %) bezeichnet ein Belastungsprofil, das 4 min Belastung und 6 min Leerlauf annimmt. Für den praktischen Einsatz ist Dauerbetrieb zulässig.

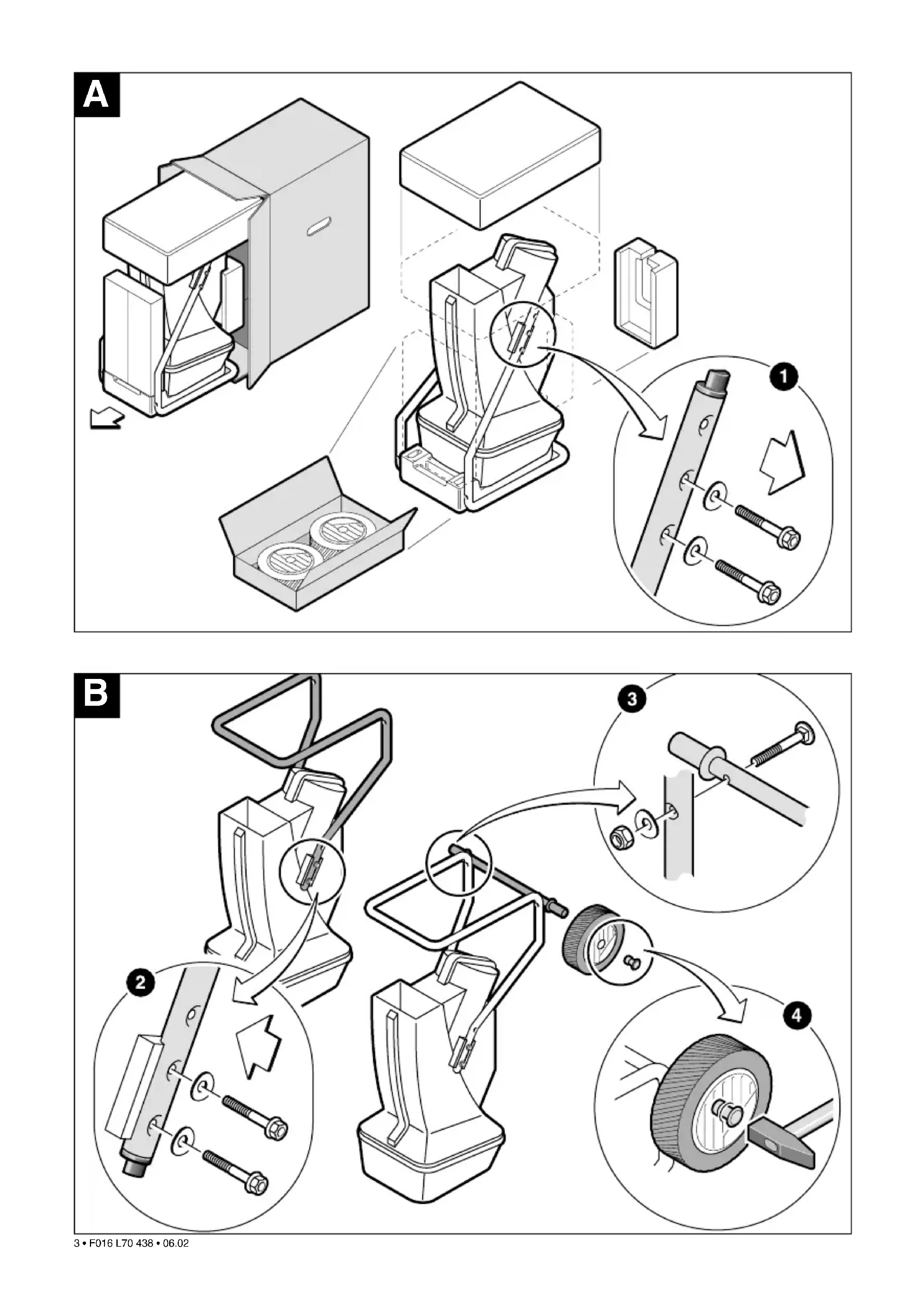

je nach Beschaffenheit des Häckselgutes. 1 Einfülltrichter 2 Ein-/Ausschalter 3 Drehrichtungsumschalter 4 Netzstecker** 5 Nachschieber/Räumhaken 6 Fahrgestell 7 Fangsack/Abdeckhaube * 8 Auswurfschacht 9 Haken für Fangsack 10 Seriennummer *Sonderzubehör **länderspezifisch *Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Das Gerät ist bestimmt zum kompostgerechten Zer- kleinern von faserigen und holzigen Abfällen aus Haus- und Hobbygärten. Gerät aus der Verpackung nehmen (siehe Bild ). Räder und Fahrgestell montieren (siehe Bild ). Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typ- schild des Gerätes übereinstimmen. Mit 230 V ge- kennzeichnete Geräte können auch an 220 V betrie- ben werden. Der Stromkreis muss mindestens mit 10 A abgesi- chert sein. Bei Betrieb an einem Stromerzeugeraggregat ist ein Gerät mit einer Leistung von 3.5 kVA/2800 W erfor- derlich. (zum Beispiel: Bosch-Stromerzeugeraggre- gate G-3600-Serie) Ein Verlängerungskabel mit zu kleinem Leiterquer- schnitt verursacht eine deutliche Verringerung der Leistungsfähigkeit des Gerätes. Bei Kabeln bis 25 m Länge ist ein Leiterquerschnitt von mindestens 3 x 1,5 mm

erforderlich, bei Kabeln über 25 m Länge muss der Querschnitt mindestens 2,5 mm

betragen. Kabeltrommeln immer vollständig abrollen.

Gerät immer auf festem waagerechtem Un- tergrund aufstellen. Während des Betriebes nicht kippen oder bewegen. Wurzelballen von Erde befreien. Fremdkörper wie Steine, Glas, Metalle, Textilien und Kunststoffe dür- fen nicht in den Einfülltrichter gelangen. Das Wen- delschneidwerk kann sonst beschädigt werden. Gerätekennwerte Leise-Häcksler AXT 1 600 HP AXT 2 000 HP Bestellnummer 0 600 851 2.. 0 600 851 4.. Leistungsaufnahme, S 6 (4/6 min)

[W] – 2 000 Leistungsaufnahme, S 1 [W] 1 600 1 800 Leerlaufdrehzahl [min

Fangsack nicht mitgeliefert, Zubehör Gewicht, ca. [kg] 21 22 Schutzklasse / I / I Geräteelemente Bestimmungsgemäßer Gebrauch Montage

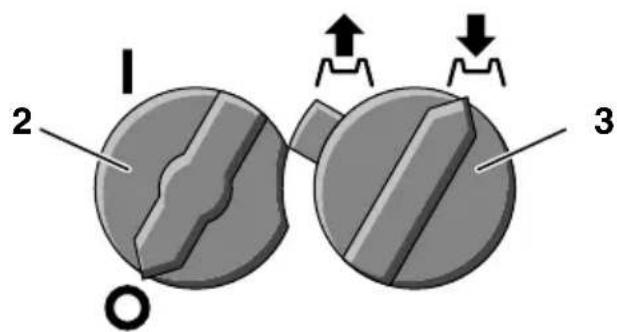

Vor der Inbetriebnahme F016 L70 438 - book.book Seite 2 Dienstag, 28. Februar 2006 3:26 15 5 • F016 L70 438 • 06.02Deutsch - 3 Der Drehrichtungsumschalter 3 muss in der rechten Position stehen. Der Einfülltrichter 1 muss leer sein. Einschalten: Ein-/Ausschalter 2 auf „I“ stellen. Ausschalten: Ein-/Ausschalter 2 auf „O“ stellen. Das Gerät läuft nach dem Ausschalten nach! Drehrichtungsumschalter Der Drehrichtungsumschalter 3 kann nur bei ausge- schaltetem Gerät umgestellt werden. Vor dem Wie- dereinschalten immer Stillstand abwarten. Rechte Position (): Messerwendel zieht ein und schneidet. Linke Position (): Messerwendel läuft rückwärts und gibt eingeklemm- tes Häckselgut frei. Aus dem Gerät ragendes längeres Häckselgut kann beim Einziehen rutenar- tig ausschlagen; daher ausreichenden Si- cherheitsabstand einhalten. Überlastungschutz Zu hohe Belastung (z. B. Blockieren der Messer- wendel) führt nach einigen Sekunden zum Stillstand des Gerätes. Nach kurzer Zeit kann das Gerät wie- der eingeschaltet werden. Falls das Gerät blockiert, ausschalten. Den Ein-/Ausschalter 2 auf “O” stellen, einige Sekunden warten und anschließend wieder auf “I” stellen. Falls sich die Blockierung nicht löst, den Drehrich- tungsumschalter 3 in die linke Position ( ) drehen und das Gerät einschalten, um die Blockierung zu lösen. Falls sich die Blockierung nicht löst, den Vor- gang wiederholen. Nachdem sich die Blockierung gelöst hat, den Ein-/ Ausschalter 2 auf "O" stellen und den Drehrich- tungsumschalter 3 in die rechte Position ( ) dre- hen, bevor das Gerät wieder eingeschaltet wird. Wiederanlauf-Schutz Nach einem Netzausfall kann bei Wiederkehr der Netzspannung das Gerät nicht selbsttätig wieder an- laufen. Während der Benutzung des Gerätes immer Schutzbrille und Schutzhandschuhe tragen. Um das Häckselgut aufzufangen, die Tragschlaufen des Fangsackes 7 (Zubehör) in die beiden Haken 9 einhängen. Häckselgut zuführen. Eingeschobenes Material wird durch die Messerwendel selbsttätig eingezogen. Aus dem Gerät ragendes längeres Häckselgut kann beim Einziehen rutenar- tig ausschlagen; daher ausreichenden Si- cherheitsabstand einhalten. Immer nur soviel Material einführen, dass der Ein- fülltrichter 1 nicht verstopft. Welke, feuchte, bereits mehrere Tage gelagerte Gartenabfälle im Wechsel mit Ästen häckseln. Dies schützt den Häcksler vor Verstopfung und ermög- licht das Kompostmaterial zu mischen. Weiche Abfälle ohne feste Konsistenz, wie z. B. Kü- chenabfälle, nicht häckseln, sondern direkt kompos- tieren. Häckselgut immer in der mit Pfeil markierten Ecke des Einfülltrichters 1 einführen. Darauf achten, dass das gehäckselte Material frei aus dem Auswurfschacht 8 fallen kann – Rückstau- gefahr. Die Lüftungsschlitze dürfen nicht durch den Fangsack oder das gehäckselte Material abgedeckt werden. Inbetriebnahme

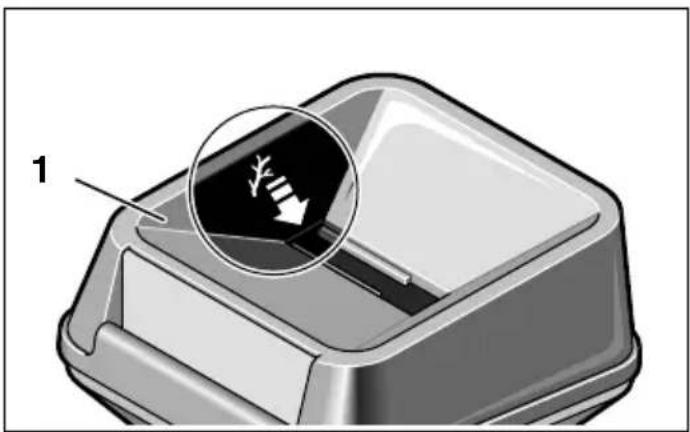

F016 L70 438 - book.book Seite 3 Dienstag, 28. Februar 2006 3:26 15 6 • F016 L70 438 • 06.02Deutsch - 4 Die Härte der zu häckselnden Äste ist abhängig von ihrer Art, dem Alter und dem Trocknungsgrad. Optimale Ergebnisse erzielen Sie, wenn Sie frische Äste kurz nach dem Schnitt häckseln. Weiche Gartenabfälle lassen sich in kleinen Portio- nen besser häckseln, vor allem wenn sie nass sind. Eine Verstopfung kann vermieden werden, wenn zwischendurch Äste gehäckselt werden. Motor läuft nicht: ■ Überlastschutz hat angesprochen. Ausschalten und einige Sekunden warten. Drehrichtungsumschalter 3 in die linke Position (rückwärts) schalten und nach kurzer Zeit Gerät wieder einschalten. Nachdem die Verstopfung gelöst ist, Drehrichtungsumschalter 3 wieder in die rechte Position stellen. ■ Anschlusskabel, Stecker und Haussicherung überprüfen. Gartenabfälle werden nicht eingezogen: ■ Messerwendel läuft rückwärts: Motor ausschalten, Drehrichtung umschalten. ■ Das Häckselgut klemmt im Einfülltrichter 1: Dreh- richtungsumschalter 3 in die linke Position (rück- wärts) und Maschine wieder einschalten. Häck- selgut aus dem Einfülltrichter ziehen. Nachdem die Verstopfung gelöst ist, Drehrichtungsum- schalter 3 wieder in die rechte Position stellen. ■ Blockierende starke Äste so neu einführen, dass das Schneidwerk nicht sofort wieder in die glei- chen vorgeschnittenen Kerben greift. Messerwendel blockiert: ■ Drehrichtungsumschalter 3 auf linke Position stellen, dann einschalten. Die Messerwendel läuft rückwärts und gibt das eingeklemmte Häck- selgut (oder den Fremdkörper) frei. Nachdem die Verstopfung gelöst ist, Drehrichtungsumschal- ter 3 wieder in die rechte Position stellen. Aus dem Gerät ragendes längeres Häckselgut kann beim Einziehen rutenar- tig ausschlagen; daher ausreichenden Si- cherheitsabstand einhalten. Drehrichtung nach Umschalten unverändert: ■ Drehrichtung nach vollständigem Stillstand des Gerätes in die gewünschte Position ändern. ■ Vor allen Arbeiten am Gerät Netzstecker zie- hen.

Gerät und Lüftungsschlitze stets sauber hal- ten, um gut und sicher zu arbeiten. Der Häcksler darf nicht mit Hochdruckreinigern oder fließendem Wasser gereinigt werden. Festen Sitz der Befestigungsschrauben des Fahrge- stells von Zeit zu Zeit überprüfen. Zum Korrosionsschutz vor längerer Lagerung die Messerwendel mit dem umweltschonenden, biolo- gisch abbaubaren Bosch-Pflegespray (Zubehör, Best.-Nr. 1 609 200 399) einsprühen. Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben. Umweltzeichen Blauer Engel. Verliehen, weil besonders lärmarm. Elektrowerkzeuge, Zubehör und Verpackungen sol- len einer umweltgerechten Wiederverwertung zuge- führt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elek- tronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- wertung zugeführt werden. Hinweise zum Häckseln Störungen Wartung und Lagerung Umweltschutz Entsorgung

F016 L70 438 - book.book Seite 4 Dienstag, 28. Februar 2006 3:26 15 7 • F016 L70 438 • 06.02Deutsch - 5 Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ Service:........................................... 01 80 - 3 35 54 99 Fax: ............................................... +49 (0) 55 53 / 20 22 37 ✆ Kundenberater:........................... 01 80 - 3 33 57 99 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien ✆ Service:......................................... +43 (0)1 / 61 03 80 Fax: ................................................... +43 (0)1 / 61 03 84 91 ✆ Kundenberater:................. +43 (0)1 / 797 22 3066 E-Mail: abe@abe-service.co.at Schweiz ✆ Service:..................................... +41 (0)1 / 8 47 16 16 Fax: ..................................................... +41 (0)1 / 8 47 16 57 ✆ Kundenberater ................................... 0 800 55 11 55 Luxemburg ✆ ........................................................ +32 (0)70 / 22 55 65 Fax: ....................................................... +32 (0)70 / 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1 m Abstand). Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 78 dB (A); Schallleistungspegel 89 dB (A). Wir erklären in alleiniger Verantwortung, dass die- ses Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60 335, pr EN 13683 gemäß den Bestimmungen der Richtli- nien 89/336/EWG, 98/37/EG, 2000/14/EG. 2000/14/EG: Der garantierte Schallleistungspegel

ist niedriger als 92 dB (A). Bewertungsverfah- ren der Konformität gemäß Anhang V. Leinfelden, 09.2003. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division

Änderungen vorbehalten Kundendienst Konformitätserklärung F016 L70 438 - book.book Seite 5 Dienstag, 28. Februar 2006 3:26 15 8 • F016 L70 438 • 06.02English - 1
