Produkttyp	Tyst trädgårdskross
Märke	Bosch
Modell	AXT 2000 HP
Referens	0 600 851 4..
Upptagen effekt (S6)	2000 W
Upptagen effekt (S1)	1800 W
Tomgångsvarvtal	260 varv/min
Max. genomströmning	115 kg/tim
Max. gren diameter	38 mm
Vikt	22 kg
Skyddsklass	Klass I (jordad)
Matningsspänning	230 V ~ 50 Hz
Kretskydd	Minst 10 A jordfelsbrytare
Klippmekanism	Rotor med knivar
Rotationsriktning	Reversibel (framåt/bakåt)
Säkerhetsfunktioner	Återstartsskydd, automatiskt stopp vid överbelastning, På/Stopp-omkopplare, rotationsriktningsomkopplare
Medföljande tillbehör	Tratt, chassi med hjul, krok/klove (uppsamlingssäck tillval)
Underhåll	Regelbunden rengöring av ventilationsöppningarna, använd inte högtryckstvätt, behandla rotorn med Bosch rostskyddsspray före lång lagring
Typ av behandlat avfall	Fiberrika och vedartade trädgårdsavfall (kvistar, löv)
Ljudnivå (garanterad)	92 dB(A) LWA
Tillverkningsår (manual)	2003

Vanliga frågor - AXT 2000 HP BOSCH

Vilken typ av avfall kan krossas med Bosch AXT 2000 HP?

Denna trädgårdskross är designad för att krossa fiberrika och vedartade trädgårdsavfall som kvistar, löv och små grenar upp till 38 mm i diameter. Främmande föremål som stenar, glas eller metaller får inte införas.

Hur lossar man rotorn om maskinen fastnar?

Sätt På/Stopp-omkopplaren på "O", vänta tills den stannat helt, vrid sedan rotationsriktningsomkopplaren till vänster läge (back) och starta igen. Om det inte fungerar, upprepa proceduren. Efter lossning, sätt omkopplaren tillbaka till höger läge.

Vad gör jag om motorn inte startar?

Kontrollera att nätsladden och kontakten är i gott skick, samt säkringarna i hemmet. Överbelastningsskyddet kan ha löst ut: stäng av, vänta några sekunder, växla sedan till back innan du startar om.

Hur rengör jag krossen AXT 2000 HP?

Innan rengöring, drag ut stickkontakten. Rengör ventilationsöppningarna regelbundet med en torr trasa. Använd aldrig högtryckstvätt eller trädgårdsslang. Vid lång lagring, behandla rotorn med Bosch rostskyddsspray.

Kan jag använda förlängningssladd med denna kross?

Ja, men ledarens tvärsnitt måste vara minst 3 x 1,5 mm² för längder under 25 m, och 2,5 mm² för längre. Linda alltid ut förlängningssladden helt.

Är krossen skyddad mot oavsiktlig återstart?

Ja, apparaten är utrustad med återstartsskydd: efter strömavbrott startar den inte automatiskt. Du måste starta den manuellt.

Vilka tillbehör finns för Bosch AXT 2000 HP?

Bland valfria tillbehör finns uppsamlingssäcken (referens ej angiven) och Bosch underhållsspray (ref. 1 609 200 399). Använd endast originaltillbehör från Bosch.

Var hittar jag reservdelar till denna modell?

Sprängskisser och information om reservdelar finns på www.bosch-pt.com. Vid beställning, ange maskinens tiosiffriga referensnummer.

Vilken är korrekt startprocedur?

Se till att tratten är tom och att rotationsriktningsomkopplaren är i höger läge (framåt). Anslut apparaten, sätt sedan På/Stopp-omkopplaren på "I". Vänta tills den stannat helt innan du ändrar riktning eller stänger av.

Hur underhåller jag krossen för vinterförvaring?

Efter rengöring och torkning, behandla rotorn med Bosch rostskyddsspray för att förhindra korrosion. Förvara den på en torr plats skyddad från regn.

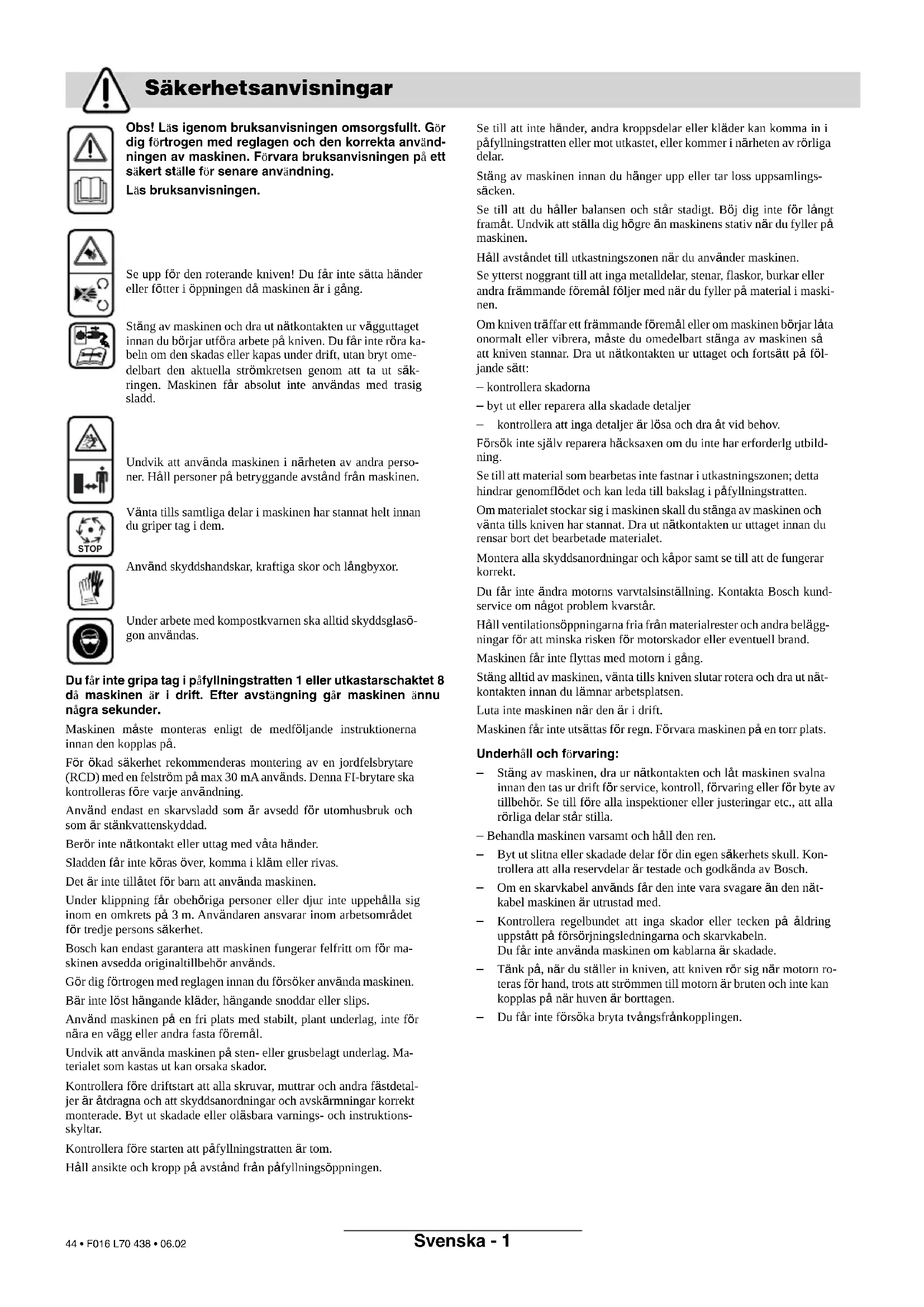

BRUKSANVISNING AXT 2000 HP BOSCH

Brug altid beskyttelsesbriller, när maskinen benyttes.

Obs! Läs igenom bruksanvisningen omsorgsfullt. Gör dig förtrogen med reglagen och den korrekta användningen av maskinen. Förvara bruksanvisningen på ett säkert ställe för senare användning.

Läs bruksanvisningen.

Se upp för den roterande kniven! Du får inte sätta händer eller fötter i öppningen då maskinen är i gång.

Stäng av maskinen och dra ut nätkontakten ur vägguttaget innan du börjar utföra arbete på kniven. Du får inte röra kabeln om den skadas eller kapas under drift, utan bryt ome-delbart den aktuella strömkretsen genom att ta ut säkringen. Maskinen får absolut inte användas med trasig sladd.

Undvik att använda maskinen i närheten av andra personer. Håll personer på betryggande avständ från maskinen.

Vänta tills samtliga delar i maskinen har stannat helt innan du griper tag i dem.

Använd skyddshandskar, kraftiga skor och långbyxor.

Under arbete med kompostkvarnen ska alltid skyddsglasögon användas.

Du får inte gripa tag i påfyllningstratten 1 eller utkastarschaktet 8 då maskinen är i drift. Efter avstängning går maskinen ännu några sekunder.

Maskinen måste monteras enligt de medföljande instruktionerna innan den kopplas på.

För ökad säkerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felström på max 30 mA används. Denna FI-brytare ska kontrolleras före varje användning.

Använd endast en skarvsladd som är avsedd för utomhusbruk och som är stänkvattenskyddad.

Berör inte nätkontakt eller uttag med våta händer.

Sladden får inte köras över, komma i kläm eller rivas.

Det är inte tillåtet för barn att använda maskinen.

Under klippning får obehöriga personer eller djur inte uppehålla sig inom en omkrets på 3 m. Användaren ansvarar inom arbetsområdet för tredje persons säkerhet.

Bosch kan endast garantera att maskinen fungerar felfritt om för maskinen avsedda originaltillbehör används.

Gör dig förtrogen med reglagen innan du försöker använda maskinen.

Bär inte löst hängande kläder, hängande snoddar eller slips.

Använd maskinen på en fri plats med stabilt, plant underlag, inte för nära en vägg eller andra fasta föremål.

Undvik att använda maskinen på sten- eller grusbelagt underlag. Materialet som kastas ut kan orsaka skador.

Kontrollera före driftstart att alla skruvar, muttrar och andra fästdetaljer är åtdragna och att skyddsanordningar och avskärmningar korrekt monterade. Byt ut skadade eller oläsbara varnings- och instruktionsskyltar.

Kontrollera före starten att påfyllningstratten är tom.

Håll ansikte och kropp på avständ från påfyllningsöppningen.

Se till att inte händer, andra kroppsdelar eller kläder kan komma in i påfyllningstratten eller mot utkastet, eller kommer i närheten av rörliga delar.

Stäng av maskinen innan du hänger upp eller tar loss uppsamlingssäcken.

Se till att du håller balansen och står stadigt. Böj dig inte för långt framåt. Undvik att ställa dig högre än maskinens stativ när du fyller på maskinen.

Håll avståndet till utkastningszonen när du använder maskinen.

Se ytterst noggrant till att inga metalldelar, stenar, flaskor, burkar eller andra främmande föremål följer med när du fyller på material i maskinen.

Om kniven träffar ett främmande föremål eller om maskinen börjar låta onormalt eller vibrera, måste du omedelbart stänga av maskinen så att kniven stannar. Dra ut nätkontakten ur uttaget och fortsätt på följande sätt:

- kontrollera skadorna

- kontrollera att inga detaljer är lösa och dra åt vid behov.

Försök inte själv reparera häcksaxen om du inte har erforderlg utbildning.

Se till att material som bearbetas inte fastnar i utkastningszonen; detta hindrar genomflödet och kan leda till bakslag i påfyllningstratten.

Om materialet stockar sig i maskinen skall du stänga av maskinen och vänta tills kniven har stannat. Dra ut nätkontakten ur uttaget innan du rensar bort det bearbetade materialet.

Montera alla skyddsanordningar och käpor samt se till att de fungerar korrekt.

Du får inte ändra motorns varvtalsinställning. Kontakta Bosch kundservice om något problem kvarstår.

Håll ventilationsöppningarna fria från materialrester och andra beläggningar för att minska risken för motorskador eller eventuell brand.

Maskinen får inte flyttas med motorn i gång.

Stäng alltid av maskinen, vänta tills kniven slutar rotera och dra ut nätkontakten innan du lämnar arbetsplatsen.

Luta inte maskinen när den är i drift.

Maskinen får inte utsättas för regn. Förvara maskinen på en torr plats.

Underhåll och förvaring:

- Stäng av maskinen, dra ur nätkontakten och låt maskinen svalna innan den tas ur drift för service, kontroll, förvaring eller för byte av tillbehör. Se till före alla inspektioner eller justeringar etc., att alla rörliga delar står stilla.

- Behandla maskinen varsamt och håll den ren.

- Byt ut slitna eller skadade delar för din egen säkerhets skull. Kontrollera att alla reservdelar är testade och godkända av Bosch.

- Om en skarvkabel används får den inte vara svagare än den nätkabel maskinen är utrustad med.

- Kontrollera regelbundet att inga skador eller tecken på åldring uppstått på försörjningsledningarna och skarvkabeln. Du får inte använda maskinen om kablarna är skadade.

- Tänk på, när du ställer in kniven, att kniven rör sig när motorn roteras för hand, trots att strömmen till motorn är bruten och inte kan kopplas på när huven är borttagen.

- Du får inte försöka bryta tvångsfrånkopplingen.

Tekniska data

Tystgående kompostkvarn AXT 1 600 HP AXT 2 000 HP

Artikelnummer 0 600 851 2.. 0 600 851 4..
Upptagen effekt, S 6 (4/6 min)1	[W] – 2 000
Upptagen effekt, S 1 [W] 1 600 1 800
Tomgångsvarvtal	[r/min]	260	260
Max. kapacitet	[kg/h]	1002)	1152)
max. Kvistdiameter	[mm]	332)	382)
Uppsamlingssäck		ingår ej i leverans, Tillbehör
Vikt, ca.	[kg]	21	22
Skyddsklass		±/I	±/I

1) Driftsättet S 6 (40 %) motsvarar en belastningsprofil som baserar på 4 minuters belastning och 6 minuters tomgång. För praktisk användning är kontinuerlig drift tillåten.
2) Alltefter trädets beskaffenhet.

Maskinens komponenter

1 Påfyllningstratt

2 Strömställare Till/Från

7 Uppsamlingssäck/täckkåpa *

8 Utkastarschakt

9 Hake för uppsamlingssäck

10 Serienummer

*Extra utrustning

**krav i vissa land

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen!

Ändamålsenlig användning

Maskinen är avsedd för kompostanpassad finfördelning av trädgårdsavfall bestående av fiber eller trä.

Montage

Ta maskinen ur förpackningen (se bild A

Montera hjul och underrede (se bild B

Före driftstart

Kontrollera nätspänningen! Kontrollera att ström-källans spänning överensstämmer med uppgifterna på sugens typskylt. Sugar märkta med 230 V kan även anslutas till 220 V.

Nätströmskretsen bör ha en säkring på minst 10 A.

Om maskinen drivs med ett generatoraggregat skall aggregatet ha en effekt på 3.5 kVA/2800 W. (t ex: Bosch-generatoraggregat G-3600-serie).

En förlängningskabel med för liten ledningsarea reducerar tydligt maskinens kapacitet. Kablar upp till en längd på 25 m skall ha en ledararea på minst 3 x 1,5 mm ^2 , kablar över 25 m skall ha en ledararea på minst 2,5 mm ^2 .

Rulla alltid helt ut kabeln från trumman.

Ställ alltid upp maskinen på stadigt och vågrätt underlag. Under drift får maskinen inte tippas eller förflyttas.

Avlägsna jord och sand från rötterna. Främmande föremål såsom sten, glas, metall, textil och plast får inte matas in i påfyllningstratten. Dylika föremål kan skada spiralskärverket.

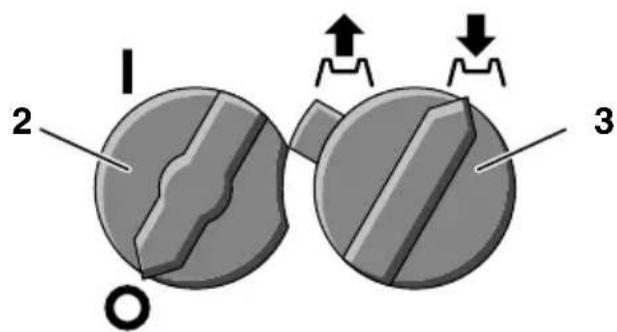

Start

1 2 3 O

Rotationsomkopplaren 3 måste stå i höger läge. Påfyllningstratten 1 måste vara tom.

Inkoppling:

Ställ strömställaren 2 i läge "I".

Urkoppling:

Ställ strömställaren 2 i läge "O".

Maskinen roterar en stund innan den stannar!

Riktningsomkopplare

Riktningsomkopplaren 3 kan endast påverkas på avstängd maskin. Maskinen måste stå stilla innan den återinkopplas.

Höger läge (↓):

Knivspiralen drar in och skär.

Vänster läge (↑):

Knivspiralen roterar bakåt för frigivning av avfall som fastnat.

Se upp för längre kvistar e dyl som vid indragning kan ge upphov till spörapp; stå alltid på betryggande avständ.

Överbelastningsskydd

En för hög belastning (t ex om knivspiralen blokkeras) stoppar maskinen efter ett par sekunder. Efter en kort stund kan maskinen återinkopplas. Om kvarnen blockerar, koppla genast ifrån. Ställ strömställaren Till/Från 2 i läge "O", vänta några sekunder och ställ sedan åter i läge "I".

Om blockeringen inte lossar, vrid riktningsomkopplaren 3 till vänstra läget (↑) och koppla på kvarnen för att lossa blockeringen. Lossar inte blockeringen, upprepa proceduren.

Sedan blockeringen lossat, ställ strömställaren Till/ Från 2 i läge "O" och riktningsomkopplaren 3 till hö- gra läget ( )innan kvarnen åter kopplas in.

Skydd mot oavsiktlig återstart

När nätspänningen återkommer efter ett avbrott startar inte kvarnen av sig själv.

Arbetsanvisningar

Under arbete med kompostkvarnen ska alltid skyddsglasögon användas och skyddshandskar användas.

Häng upp säcken 7 (tillbehör) i handtagen på de båda hakarna 9 för uppsamling av malet material.

Mata in avfallet i tratten varifrån det automatiskt dras in av knivspiralen.

Se upp för längre kvistar e dyl som vid indragning kan ge upphov till spörapp; stå alltid på betryggande avständ.

Fyll inte på mer avfall än maskinen kan dra in utan att påfyllningstratten 1 täpps till.

gårdsavfall skall malas turvis med kvistar Detta skyddar kompostkvarnen mot tilltäppning och möjliggör en blandning av kompostmaterialet.

Mjukt avfall utan fasta substanser som t. ex. köksavfall skall inte malas i kvarnen utan komposteras direkt.

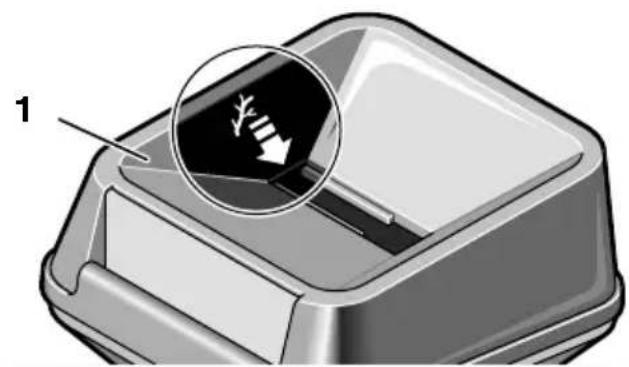

Mata alltid in avfallet i det hörn på inmatningstratten 1 som märkts med en pil.

Se till att färdighackat avfall fritt kan falla ned ur utkastarschaktet 8 – i annat fall finns risk för tilltäppning.

Se till att ventilationsöppningarna inte täcks över med uppsamlingssäcken eller färdigt hackat avfall.

Instruktioner för arbete med kvarnen

Hårdheten hos de kvistar som skall behandlas är be- roende av typ, ålder och hur torra de är.

Optimalt resultat uppnås om färska kvistar behandlas i kvarnen inom en kort tid efter att de skurits av.

Mjukt trädgårdsavfall behandlas bättre i små portioner, särskilt om materialet är fuktigt. Risken för tilltäppning minskar om man matar in i kvistar i kvarnen då och då.

Störningar Underhåll och förvaring

Motor startar ej:

■Överbelastningsskyddet har löst ut.

Koppla ifrån och vänta några sekunder.

Ställ riktningsomkopplaren 3 i vänster läge (bakåt) och återinkoppla maskinen efter en kort stund. När tilltäppningen åtgärdats ställ riktningsomkopplaren 3 åter i höger läge.

■ Kontrollera nätsladden, stickkontakten och säkringen i huset.

Trädgårdsavfallet dras ej in:

■Knivspiralen roterar bakåt.

Fränkoppla motorn, Koppla om rotationsriktningen.

■ Avfallet har fastnat i påfyllningstratten 1: Ställ riktningsomkopplaren 3 i vänster läge (bakåt) och återinkoppla maskinen. Dra kompostmaterialet ur påfyllningstratten. När tilltäppningen åtgärdats ställ riktningsomkopplaren 3 åter i höger läge

■ Mata in kvistar som blockerat så att skärverket inte griper in i tidigare skärspår.

Knivspiralen blockerar:

■ Ställ riktningsomkopplaren 3 i vänster läge och koppla därefter in maskinen. Knivspiralen roterar nu bakåt och friger avfallet (eller föremålet) som fastnat. När tilltäppningen åtgärdats ställ riktningsomkopplaren 3 åter i höger läge.

Se upp för längre kvistar e dyl som vid indragning kan ge upphov till spörapp; stå alltid på betryggande avständ.

Vid oförändrad rotationsriktning:

■ Koppla om till önskad rotationsriktning först sedan motorn stannat helt.

■ Innan arbeten utförs på trimmern ska stickproppen dras ur eluttaget.

Håll sugen och ventilationsöppningarna rena för bra och säkert arbete.

Kompostkvarnen får inte rengöras med högtryck-saggregat eller under rinnande vatten.

Kontrollera då och då att underredets fästskruvar sitter stadigt.

Innan maskinen lagras under en längre tid spreja knivspiralen med miljövänligt och biologiskt nedbrytbart Bosch-vårdsprej (tillbehör, artikelnr. 1 609 200 399).

Om i apparaten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktens artikelnummer som består av 10 tecken.

Miljöhänsyn

Miljömärket Blå ängel.

Har tilldelats maskinen eftersom den är ytterst tystgående.

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Kundtjänst Försäkran om

En sprängskiss och informationer om reservdelar lämnas under: www.bosch-pt.com

📞 [phone]

Fax [phone]

överensstämmelse

Mätvärdena har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1 m avständ).

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 78 dB (A); ljudeffektnivå 89 dB (A).

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande nor- mer och harmoniserade standarder: EN 60 335, pr EN 13683 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektnivå L _WA är lägre än 92 dB (A). Beräkningsmetod för konformitet enligt bilaga V.

Leinfelden, 09.2003.

Ändringar förbehålles
