| Tipo de producto | Trituradora de jardín silenciosa |
| Marca | Bosch |
| Modelo | AXT 2000 HP |
| Referencia | 0 600 851 4.. |
| Potencia absorbida (S6) | 2000 W |
| Potencia absorbida (S1) | 1800 W |
| Velocidad de rotación en vacío | 260 rpm |
| Caudal máx. | 115 kg/h |
| Diámetro máx. de las ramas | 38 mm |
| Peso | 22 kg |
| Clase de protección | Clase I (con conexión a tierra) |
| Tensión de alimentación | 230 V ~ 50 Hz |
| Protección del circuito | Disyuntor 10 A mínimo |
| Mecanismo de corte | Rotor portacuchillas |
| Sentido de giro | Reversible (marcha adelante/atrás) |
| Funciones de seguridad | Protección de rearranque, parada automática por sobrecarga, interruptor Encendido/Apagado, conmutador de sentido de giro |
| Accesorios incluidos | Embudo, chasis con ruedas, gancho/garra (bolsa de recogida opcional) |
| Mantenimiento | Limpieza regular de las rejillas de ventilación, no usar limpiador de alta presión, tratar el rotor con spray antioxidante Bosch antes de almacenamiento prolongado |
| Tipo de residuos tratados | Residuos de jardín fibrosos y leñosos (ramas, hojas) |
| Nivel de ruido (garantizado) | 92 dB(A) LWA |
| Año de fabricación (manual) | 2003 |
Preguntas frecuentes - AXT 2000 HP BOSCH
Preguntas de los usuarios sobre AXT 2000 HP BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Picadora de carne en formato PDF gratis! Encuentra tus instrucciones AXT 2000 HP - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AXT 2000 HP de la marca BOSCH.
MANUAL DE USUARIO AXT 2000 HP BOSCH

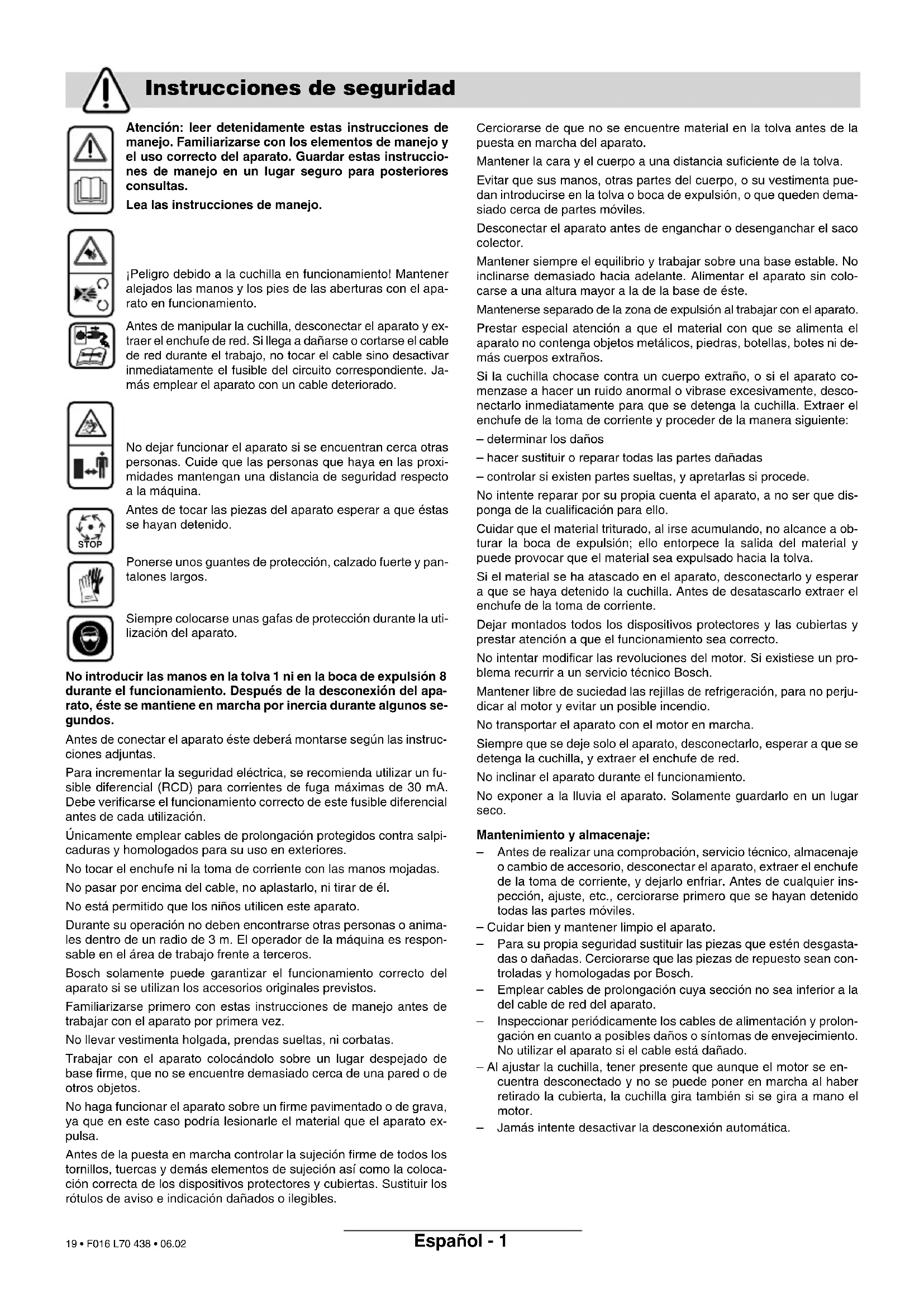

Instrucciones de seguridad
Atención: leer detenidamente estas instrucciones de manejo. Familiarizarse con los elementos de manejo y el uso correcto del aparato. Guardar estas instrucciones de manejo en un lugar seguro para posteriores consultas.
Lea las instrucciones de manejo.
¡Peligro debido a la cuchilla en funcionamiento! Mantener alejados las manos y los pies de las aberturas con el aparato en funcionamiento.
Antes de manipular la cuchilla, desconectar el aparato y extraer el enchufe de red. Si llega a dañarse o cortarse el cable de red durante el trabajo, no tocar el cable sino desactivar inmediatamente el fusible del circuito correspondiente. Jamás emplear el aparato con un cable deteriorado.
No dejar funcionar el aparato si se encuentran cerca otras personas. Cuide que las personas que haya en las proximidades mantengan una distancia de seguridad respecto a la máquina.
Antes de tocar las piezas del aparato esperar a que éstas se hayan detenido.
Ponerse unos guantes de protección, calzado fuerte y pantalones largos.
Siempre colocarse unas gafas de protección durante la utilización del aparato.
No introducir las manos en la tolva 1 ni en la boca de expulsión 8 durante el funcionamiento. Después de la desconexión del aparato, éste se mantiene en marcha por inercia durante algunos segundos.
Antes de conectar el aparato éste deberá montarse según las instrucciones adjuntas.
Para incrementar la seguridad eléctrica, se recomienda utilizar un fusible diferencial (RCD) para corrientes de fuga máximas de 30 mA. Debe verificarse el funcionamiento correcto de este fusible diferencial antes de cada utilización.
Únicamente emplear cables de prolongación protegidos contra salpicaduras y homologados para su uso en exteriores.
No tocar el enchufe ni la toma de corriente con las manos mojadas.
No pasar por encima del cable, no aplastarlo, ni tirar de él.
No está permitido que los niños utilicen este aparato.
Durante su operación no deben encontrarse otras personas o animales dentro de un radio de 3 m. El operador de la máquina es responsable en el área de trabajo frente a terceros.
Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos.
Familiarizarse primero con estas instrucciones de manejo antes de trabajar con el aparato por primera vez.
No llevar vestimenta holgada, prendas sueltas, ni corbatas.
Trabajar con el aparato colocándolo sobre un lugar despejado de base firme, que no se encuentre demasiado cerca de una pared o de otros objetos.
No haga funcionar el aparato sobre un firme pavimentado o de grava, ya que en este caso podría lesionarle el material que el aparato expulsa.
Antes de la puesta en marcha controlar la sujeción firme de todos los tornillos, tuercas y demás elementos de sujeción así como la colocación correcta de los dispositivos protectores y cubiertas. Sustituir los rótulos de aviso e indicación dañados o ilegibles.
Cerciorarse de que no se encuentre material en la tolva antes de la puesta en marcha del aparato.
Mantener la cara y el cuerpo a una distancia suficiente de la tolva.
Evitar que sus manos, otras partes del cuerpo, o su vestimenta puedan introducirse en la tolva o boca de expulsión, o que queden demasiado cerca de partes móviles.
Desconectar el aparato antes de enganchar o desenganchar el saco colector.
Mantener siempre el equilibrio y trabajar sobre una base estable. No inclinarse demasiado hacia adelante. Alimentar el aparato sin colocarse a una altura mayor a la de la base de éste.
Mantenerse separado de la zona de expulsión al trabajar con el aparato.
Prestar especial atención a que el material con que se alimenta el aparato no contenga objetos metálicos, piedras, botellas, botes ni demás cuerpos extraños.
Si la cuchilla chocase contra un cuerpo extraño, o si el aparato comenzase a hacer un ruido anormal o vibrase excesivamente, desconectarlo inmediatamente para que se detenga la cuchilla. Extraer el enchufe de la toma de corriente y proceder de la manera siguiente:
– determinar los daños
- hacer sustituir o reparar todas las partes dañadas
- controlar si existen partes sueltas, y apretarlas si procede.
No intente reparar por su propia cuenta el aparato, a no ser que disponga de la cualificación para ello.
Cuidar que el material triturado, al irse acumulando, no alcance a ob-turar la boca de expulsión; ello entorpece la salida del material y puede provocar que el material sea expulsado hacia la tolva.
Si el material se ha atascado en el aparato, desconectarlo y esperar a que se haya detenido la cuchilla. Antes de desatascarlo extraer el enchufe de la toma de corriente.
Dejar montados todos los dispositivos protectores y las cubiertas y prestar atención a que el funcionamiento sea correcto.
No intentar modificar las revoluciones del motor. Si existiese un problema recurrir a un servicio técnico Bosch.
Mantener libre de suciedad las rejillas de refrigeración, para no perjudicar al motor y evitar un posible incendio.
No transportar el aparato con el motor en marcha.
Siempre que se deje solo el aparato, desconectarlo, esperar a que se detenga la cuchilla, y extraer el enchufe de red.
No inclinar el aparato durante el funcionamiento.
No exponer a la lluvia el aparato. Solamente guardarlo en un lugar seco.
Mantenimiento y almacenaje:
- Antes de realizar una comprobación, servicio técnico, almacenaje o cambio de accesorio, desconectar el aparato, extraer el enchufe de la toma de corriente, y dejarlo enfriar. Antes de cualquier inspección, ajuste, etc., cerciorarse primero que se hayan detenido todas las partes móviles.
- Cuidar bien y mantener limpio el aparato.
- Para su propia seguridad sustituir las piezas que estén desgastadas o dañadas. Cerciorarse que las piezas de repuesto sean controladas y homologadas por Bosch.
- Emplear cables de prolongación cuya sección no sea inferior a la del cable de red del aparato.
- Inspeccionar periódicamente los cables de alimentación y prolongación en cuanto a posibles daños o síntomas de envejecimiento. No utilizar el aparato si el cable está dañado.
- Al ajustar la cuchilla, tener presente que aunque el motor se encuentra desconectado y no se puede poner en marcha al haber retirado la cubierta, la cuchilla gira también si se gira a mano el motor.
- Jamás intente desactivar la desconexión automática.
Características técnicas
Desmenuzadora silenciosa AXT 1 600 HP AXT 2 000 HP
| Número de pedido 0 600 851 2.. 0 600 851 4.. | |||
| Potencia absorbida, S 6 (4/6 min)1 | [W] - 2 000 | ||
| Potencia absorbida, S 1 [W] 1 600 1 800 | |||
| Revoluciones en vacío [min | -1] | 260 | 260 |
| Rendimiento máx. | [kg/h] | 1002) | 1152) |
| máx. Diámetro de las ramas | [mm] | 332) | 382) |
| Saco colector | no se adjunta, Accesorios | ||
| Peso, aprox. [kg] | 21 | 22 | |
| Clase de protección | ±/I | ±/I | |
1) El modo de operación S 6 (40 %) viene determinado por la solicitación que resulta de una operación con 4 min bajo carga y 6 min en vacío. En la práctica es admisible la operación con régimen de trabajo permanente.
2) Dependiendo de la clase de madera.
Elementos de la máquina
1 Tolva
2 Interruptor de conexión/desconexión
3 Conmutador del sentido de giro
4 Enchufe de red**
5 Empujador/extractor
6 Bastidor
7 Saco colector/caperuza *
8 Boca de expulsión
9 Gancho para el saco colector
10 Número de serie
*Accesorios especiales
**específico de cada país
*¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!
Utilización reglamentaria
El aparato se proyectó para desmenuzar desperdicios fibrosos y leñosos domésticos y del jardín.
Montaje
Sacar el aparato del embalaje (ver figura A Montar las ruedas y el bastidor (ver figura B
Antes de la puesta en funcionamiento
Cerciorarse de que la tensión de la red sea correcta! La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230 V pueden funcionar también a 220 V.
El circuito debe protegerse con un fusible de 10 A, como mínimo.
Al conectarse a un grupo electrógeno, éste debe tener una potencia de 3.5 kVA/2800 W. (por ejemplo: grupos electrógenos Bosch de la serie G-3600).
Un cable de prolongación con una sección de cable demasiado pequeña reduce considerablemente la potencia del aparato. En los cables con una longitud de hasta 25 m se requiere una sección mínima de 3 x 1,5 mm ^2 y en cables cuya longitud sea superior a los 25 m, la sección debe ser de 2,5 mm ^2 como mínimo.
Desenrollar siempre completamente el cable del tambor.
Colocar el aparato siempre sobre una base horizontal y firme. Durante su funcionamiento, no inclinarlo ni moverlo.
Dejar las raíces limpias de tierra. Cuidar de que no penetren cuerpos extraños como piedras, vidrio, metales, textiles y materiales sintéticos, ya que podrían dañar las cuchillas.
Puesta en marcha


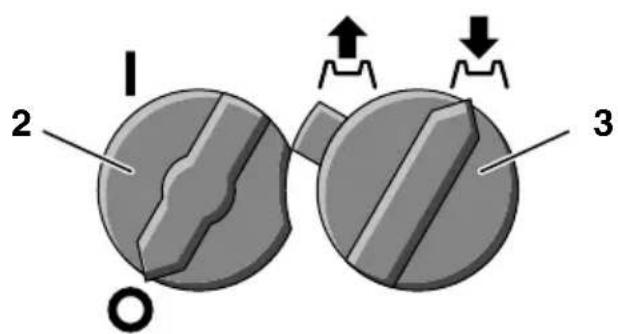

1 2 O 3El selector de sentido de giro 3 debe encontrarse en la posición derecha. La tolva 1 debe estar vacía.
Conexión:
Colocar el interruptor de conexión/desconexión 2 en "1".
Desconexión:
Colocar el interruptor de conexión/desconexión 2 en "O".
¡El aparato se continúa en marcha por inercia después de su desconexión!
Selector de sentido de giro
El selector de sentido de giro 3 solamente puede conmutarse con el aparato desconectado. Antes de volver a conectarlo esperar a que se detenga.
Posición derecha (↓) :
El cilindro de cuchillas atrae el material y lo corta.
Posición izquierda (↑) :
El cilindro de cuchillas gira al revés y libera el material atascado.
El material largo que sobresale del aparato puede llegar a cimbrear al ser atraído, por lo que debe mantenerse una distancia de seguridad suficiente.
Protección contra sobrecarga
Una sobrecarga (p. ej. el bloqueo del cilindro de cuchillas) causa la detención del aparato tras unos segundos. Transcurrido un tiempo breve, el aparato puede volverse a conectar. Desconectar el aparato si éste se bloquea. Colocar el interruptor de conexión/desconexión 2 en la posición "O", esperar unos segundos, y a continuación colocarlo nuevamente en la posición "I".
Si no fuese posible desbloquear el aparato de esta manera, colocar el selector del sentido de giro 3 hacia la izquierda ( ) y conectar el aparato, para desbloquearlo. En caso negativo repetir nuevamente este procedimiento.
Una vez desbloqueado el aparato, girar a "O" el interruptor de conexión/desconexión 2 y colocar el selector de sentido de giro 3 hacia la derecha ( ) antes de volver a conectar el aparato.
Protección contra un arranque accidental
Si tras un corte del fluido eléctrico, el aparato fuese abastecido nuevamente con tensión, éste no puede ponerse en marcha por sí solo.
Indicaciones de trabajo
Siempre llevar puestos unas gafas y guantes de protección al utilizar el aparato.
Para recoger el material triturado, enganchar las asas de transporte del saco de colector 7 (accesorio) en ambos ganchos 9.
Introducir el material. El material se retiene automáticamente en el interior por el cilindro de cuchillas.
El material largo que sobresale del aparato puede llegar a cimbrear al ser atraído, por lo que debe mantenerse una distancia de seguridad suficiente.
Introducir el material en la tolva 1 en unas cantidades adecuadas que no lleguen a obstruirla.
De vez en cuando, triturar los desperdicios de jardín ablandados, húmedos o que llevan recogidos ya un par de días en lugar de ramas. Esto protege la des- menuzadora de atascamientos y permite mezclar el material de compostaje.
No triturar los desperdicios blandos de poca consistencia, como p. ej. los desperdicios de cocina, sino compostizarlos directamente.

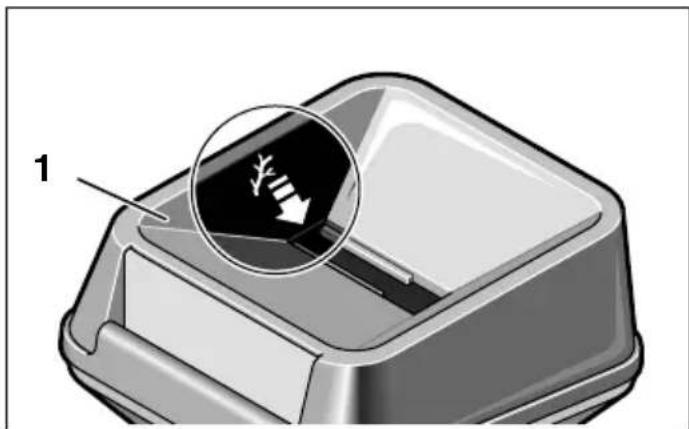

Introducir el material siempre por la esquina de la tolva 1 marcada con una flecha.
Cuidar que el material triturado pueda salir libremente por la boca de expulsión 8 para evitar atascos.
Las rejillas de refrigeración no deben quedar tapadas por el saco colector o el material triturado.
Consejos para triturar
La dureza de las ramas a triturar varía según el tipo de madera, edad y grado de sequedad.
Los mejores resultados se obtienen triturando las ramas poco tiempo después de haberlas cortado.
Es conveniente triturar en pequeñas cantidades desperdicios de jardín blandos, especialmente si están húmedos. Para evitar obstrucciones es conveniente entremedias triturar algunas ramas.
Fallos
El motor no funciona:
■Se activó la protección contra sobrecarga.
Desconectarlo y esperar unos segundos.
Colocar el selector de sentido de giro 3 en la posición izquierda (retroceso) y conectar el aparato tras transcurrir un breve tiempo. Después de haber eliminado la obstrucción, colocar el selector de sentido de giro 3 nuevamente hacia la derecha.
■ Verificar el cable de conexión, el enchufe y el fusible de la casa.
Los desperdicios de jardín no son succionados:
■El cilindro de cuchillas gira en sentido contrario. Apagar el motor, invertir la dirección de giro.
El material triturado se ha atascado en la tolva 1: Colocar el selector de sentido de giro 3 en la posición izquierda (retroceso) y conectar el aparato nuevamente. Sacar el material de triturado de la tolva de alimentación. Tras desobturarlo, colocar el selector de sentido de giro 3 en la posición derecha.
■Introducir de nuevo las ramas que causaron la obstrucción, observando que las cuchillas no penetren en los mismos los puntos de corte anteriores.
El cilindro de cuchillas se bloquea:
Colocar el selector de sentido de giro 3 en la posición izquierda y conectarlo después. El cilindro de cuchillas gira al revés y libera el material (o el cuerpo extraño) atascado. Después de eliminar la obstrucción, colocar el selector de sentido de giro 3 nuevamente en la posición derecha.
El material largo que sobresale del aparato puede llegar a cimbrear al ser atraído, por lo que debe mantenerse una distancia de seguridad suficiente.
Se mantiene el sentido de giro tras la conmutación:
■ Cambiar el sentido de giro a la otra posición, no antes de que el aparato se haya detenido totalmente.
Mantenimiento y almacenaje
■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.
Mantener siempre limpios el aparato y las ventanas de refrigeración para poder trabajar bien y seguro.
Para limpiar la desmenuzadora no deben emplearse limpiadoras de alta presión ni aplicarse agua a chorro.
Verificar de vez en cuando que los tornillos de sujeción del bastidor estén correctamente apretados.
Como protección anticorrosiva para el almacenaje prolongado del cilindro de cuchillas, aplicar el spray de mantenimiento Bosch (accesorio, n° de pedido 1 609 200 399) que es ecológico y biodegradable.
Si a pesar de los esmerados procesos de fabricación y control, la máquina llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.
Al realizar consultas o solicitar piezas de repuesto, ¡es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato!
Protección del medio ambiente
Distintivo ecológico “Ángel Azul”. Otorgado, por ser especialmente silenciosa.
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán
acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Servicio de asistencia técnica Declaración de conformidad
Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo:
www.bosch-pt.com
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
©Asesoramiento al cliente...... +34 901 11 66 97
Fax +34 91 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
📞 +58 (0)2 / 207 45 11
México
Robert Bosch S.A. de C.V.
Interior....+52 (0)1 / 800 627 1286
D.F....+52 (0)1 / 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Córdoba 5160
1414 Buenos Aires (Capital Federal)
Atención al Cliente
📞 +54 (0)810 / 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
📞 +51 (0)1 / 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
📞 +56 (0)2 / 520 3100
E-Mail: emasa@emasa.cl
Determinación de los valores de medición según norma 2000/14/CE (a 1,60 m de altura y 1 m de distancia).
El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 78 dB (A); nivel de potencia de sonido 89 dB (A).
Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 60 335, pr EN 13683 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE.
2000/14/CE: El nivel de potencia acústica L_WA que se garantiza, es inferior a 92 dB (A). Procedimiento para evaluación de la conformidad según apéndice V.
Leinfelden, 09.2003.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Reservado el derecho de modificaciones
Trituradores silenciosos AXT 1 600 HP AXT 2 000 HP
**específico de cada país
Concedido por ser especialmente silencioso.
