HE 2300 Control - Θερμικό πιστόλι METABO - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Θερμικό πιστόλι
Μάρκα	Metabo
Μοντέλο	HE 2300 Control
Βάρος	750 g
Ισχύς (230 V)	2300 W
Ισχύς (120 V)	1500 W
Θερμοκρασία αέρα	Επίπεδο 1: 50 °C; Επίπεδο 2: 50-650 °C; Επίπεδο 3: 50-650 °C
Ροή αέρα	Επίπεδο 0: Διακοπή; Επίπεδο 1: 250 l/min; Επίπεδο 2: 270 l/min; Επίπεδο 3: 500 l/min
Οθόνη θερμοκρασίας	Οθόνη υγρών κρυστάλλων (LCD)
Ρυθμίσεις	Ξεχωριστές για θερμοκρασία (κόκκινος δρομέας) και ροή αέρα (μαύρος δρομέας)
Στάθμη ηχητικής πίεσης	< 70 dB (A)
Δονήσεις	< 2,5 m/s²
Κύριες λειτουργίες	Αφαίρεση χρώματος, στέγνωμα, απόψυξη, πλαστική διαμόρφωση, συγκόλληση (χαλκός), θερμοκολλητική συγκόλληση, συγκόλληση πλαστικών
Περιλαμβανόμενα αξεσουάρ	Ακροφύσιο ευρείας δέσμης, ακροφύσιο εκτροπής, ακροφύσιο αντανάκλασης, ακροφύσιο σχισμής, ακροφύσιο κοπής, ακροφύσιο συγκόλλησης, ακροφύσιο μείωσης, καθρέπτης συγκόλλησης, θερμοσυστελλόμενα καλύμματα, ράβδοι συγκόλλησης, σετ ξύστρας
Συντήρηση και καθαρισμός	Καθαρίζετε τακτικά το φίλτρο αέρα με ζεστό νερό και βούρτσα. Αφήστε το να στεγνώσει πριν από την επανατοποθέτηση.
Ασφάλεια	Ηλεκτρονική παρακολούθηση θερμοκρασίας. Προστασία από υπερθέρμανση. Αντιολισθητικές επιφάνειες στήριξης. Μην κατευθύνετε σε εύφλεκτα υλικά. Χρησιμοποιείτε σε αεριζόμενο χώρο. Φοράτε γυαλιά και γάντια.
Ανταλλακτικά και επισκευασιμότητα	Επισκευές μόνο από εξειδικευμένους ηλεκτρολόγους. Χρησιμοποιείτε αυθεντικά αξεσουάρ Metabo.
Γενικές πληροφορίες	Συμμορφώνεται με τα ευρωπαϊκά πρότυπα. Συσκευασία 100% ανακυκλώσιμη. Μην πετάτε στα οικιακά απορρίμματα.

Συχνές ερωτήσεις - HE 2300 Control METABO

Πώς ρυθμίζω τη θερμοκρασία και την παροχή αέρα στο HE 2300 Control;

Η ρύθμιση γίνεται με δύο δρομείς: ο μαύρος δρομέας ελέγχει την παροχή αέρα (3 επίπεδα + διακοπή) και ο κόκκινος δρομέας επιτρέπει συνεχή ρύθμιση της θερμοκρασίας από 50 έως 650 °C. Η προεπιλεγμένη θερμοκρασία εμφανίζεται στην οθόνη LCD μετά από 3 δευτερόλεπτα.

Ποια είναι τα διαθέσιμα επίπεδα θερμοκρασίας;

Επίπεδο 1: 50 °C (ψυχρός αέρας); Επίπεδο 2 και 3: συνεχής ρύθμιση από 50 έως 650 °C. Ο θερμός αέρας είναι διαθέσιμος από το επίπεδο 2.

Μπορώ να χρησιμοποιήσω το θερμικό πιστόλι για απόψυξη σωλήνων νερού;

Ναι, το HE 2300 Control προορίζεται για απόψυξη παγωμένων σωλήνων νερού. Ωστόσο, φροντίστε να τηρείτε ελάχιστη απόσταση 4 εκ. και να μην κατευθύνετε τη ροή αέρα κάθετα.

Πώς καθαρίζω το φίλτρο αέρα;

Ξεκλειδώστε το φίλτρο αέρα με ένα κατσαβίδι επίπεδης κεφαλής, αφαιρέστε το, καθαρίστε το με ζεστό νερό και βούρτσα, και στη συνέχεια αφήστε το να στεγνώσει τελείως πριν το τοποθετήσετε ξανά.

Τι κάνω αν η συσκευή δεν θερμαίνει;

Ελέγξτε πρώτα ότι το φίλτρο αέρα δεν είναι φραγμένο. Εάν το πρόβλημα επιμένει, το ηλεκτρονικό σύστημα παρακολούθησης θερμοκρασίας μπορεί να έχει ενεργοποιήσει προστασία. Επικοινωνήστε με εξουσιοδοτημένο σέρβις Metabo για επισκευή.

Ποια αξεσουάρ είναι συμβατά με το HE 2300 Control;

Πολλά αξεσουάρ είναι διαθέσιμα: ακροφύσιο ευρείας δέσμης, εκτροπής, αντανάκλασης, σχισμής, κοπής, συγκόλλησης, μείωσης, καθρέπτης συγκόλλησης, θερμοσυστελλόμενα καλύμματα και ράβδοι συγκόλλησης. Χρησιμοποιείτε αποκλειστικά αυθεντικά αξεσουάρ Metabo.

Πώς χρησιμοποιώ το πιστόλι σε στατική λειτουργία;

Τοποθετήστε τη συσκευή στις αντιολισθητικές επιφάνειες στήριξής της που προβλέπονται για αυτό το σκοπό. Το πιστόλι μπορεί τότε να χρησιμοποιηθεί χωρίς να το κρατάτε, για παράδειγμα για θέρμανση ενός σταθερού τεμαχίου.

Ποιες είναι οι βασικές οδηγίες ασφαλείας;

Μην κοιτάτε ποτέ μέσα στο ακροφύσιο. Μην κατευθύνετε τον θερμό αέρα προς εύφλεκτα υλικά. Μην το χρησιμοποιείτε ως πιστολάκι μαλλιών. Φοράτε γυαλιά και γάντια. Εργάζεστε σε αεριζόμενο χώρο. Μην αφήνετε ποτέ τη συσκευή χωρίς επιτήρηση. Αφήστε την να κρυώσει πριν την αποθηκεύσετε.

Μπορεί το πιστόλι να χρησιμοποιηθεί από παιδιά;

Όχι, αυτό το εργαλείο δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες ικανότητες χωρίς επιτήρηση. Τα παιδιά πρέπει να επιτηρούνται για να διασφαλιστεί ότι δεν παίζουν με τη συσκευή.

Πώς απορρίπτω τη συσκευή στο τέλος της ζωής της;

Μην το πετάτε στα οικιακά απορρίμματα. Σύμφωνα με την οδηγία ΑΗΗΕ, μεταφέρετέ το σε σημείο συλλογής για ανακύκλωση. Η συσκευασία Metabo είναι 100% ανακυκλώσιμη.

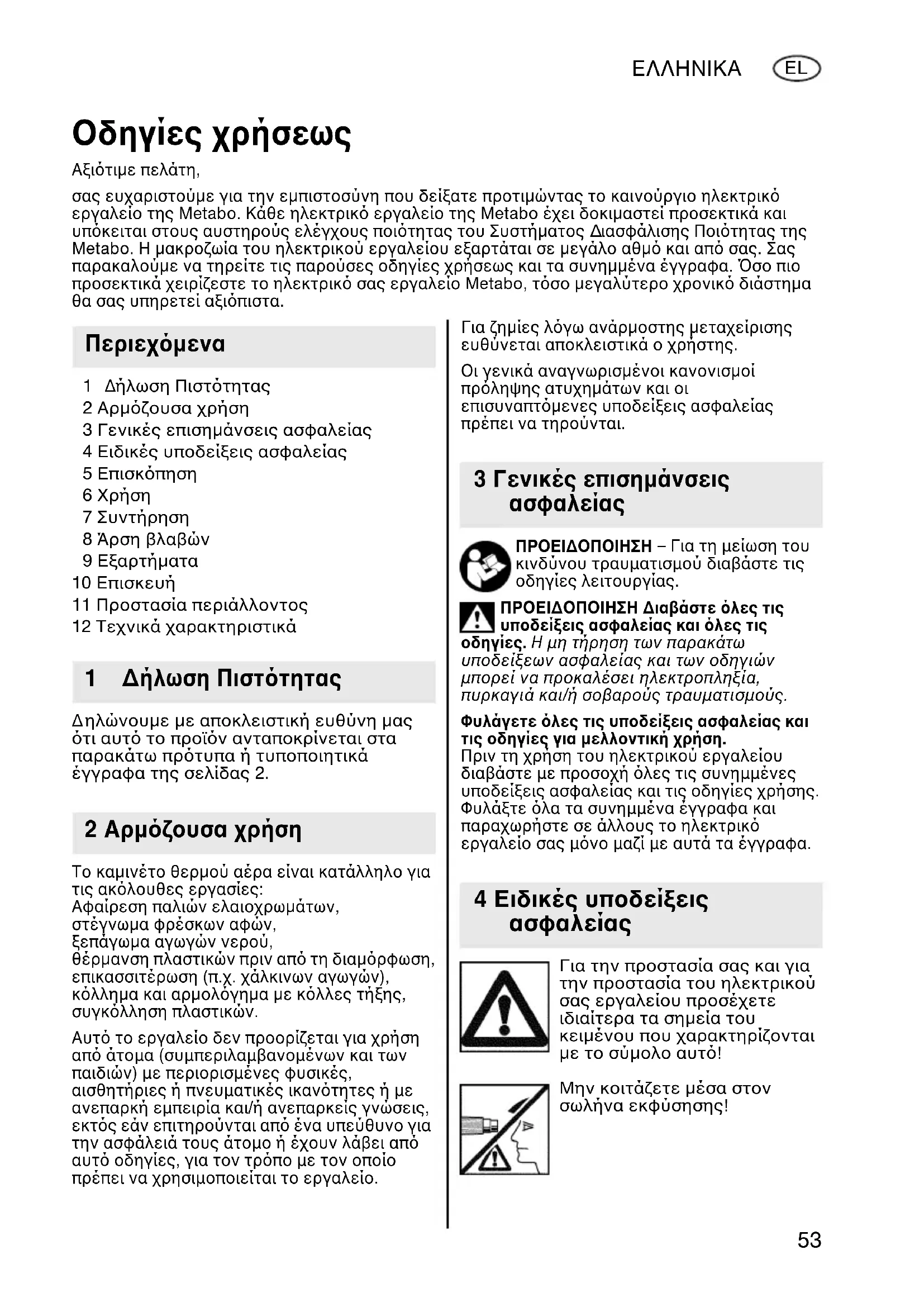

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HE 2300 Control METABO

σας ευχαριστούμε για την εμπιστοσύνη που δείξατε προτιμώντας το καινούργιο ηλεκτρικό εργαλείο της Metabo. Κάθε ηλεκτρικό εργαλείο της Metabo έχει δοκιμαστεί προσεκτικά και υπόκειται στους αυστηρούς ελέγχους ποιότητας του Συστήματος Διασφάλισης Ποιότητας της Metabo. Η μακροζωία του ηλεκτρικού εργαλείου εξαρτάται σε μεγάλο αθμό και από σας. Σας παρακαλούμε να τηρείτε τις παρούσες οδηγίες χρήσεως και τα συνημμένα έγγραφα. Όσο πιο προσεκτικά χειρίζεστε το ηλεκτρικό σας εργαλείο Metabo, τόσο μεγαλύτερο χρονικό διάστημα θα σας υπηρετεί αξιόπιστα.

Περιεχόμενα

1 Δήλωση Πιστότητας
2 Αρμόζουσα χρήση
3 Γενικές επισημάνσεις ασφαλείας
4 Ειδικές υποδείξεις ασφαλείας
5 Επισκόπηση
6 Χρήση
7 Συντήρηση
8 Άρση βλαβών
9 Εξαρτήματα
10 Επισκευή
11 Προστασία περιάλλοντος
12 Τεχνικά χαρακτηριστικά

1 Δήλωση Πιστότητας

Δηλώνουμε με αποκλειστική ευθύνη μας ότι αυτὸ το προϊόν ανταποκρίνεται στα παρακάτω πρότυπα ή τυποποιητικά έγγραφα της σελίδας 2.

2 Αρμόζουσα χρήση

Το καμινέτο θερμού αέρα είναι κατάλληλο για τις ακόλουθες εργασίες:

Αφαίρεση παλιών ελαιοχρωμάτων, στέγνωμα φρέσκων αφών, ξεπαγωμα αγωγών νερού, θέρμανση πλαστικών πριν από τη διαμόρφωση, επικασσιτέρωση (π.χ. χάλκινων αγωγών), κόλλημα και αρμολόγημα με κόλλες τήξης, συγκόλληση πλαστικών.

Αυτό το εργαλείο δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων και των παιδιών) με περιορισμένες φυσικές, αισθητήριες ή πνευματικές ικανότητες ή με ανεπαρκή εμπειρία και/ή ανεπαρκείς γνώσεις, εκτός εάν επιτηρούνται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν λάβει από αυτό οδηγίες, για τον τρόπο με τον οποίο πρέπει να χρησιμοποιείται το εργαλείο.

Για ζημίες λόγω ανάρμοστης μεταχείρισης ευθύνεται αποκλειστικά ο χρήστης.

Οι γενικά αναγνωρισμένοι κανονισμοί προληψης ατυχημάτων και οι επισυναπτόμενες υποδείξεις ασφαλείας πρέπει να τηρούνται.

3 Γενικές επισημάνσεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις

οδηγίες. Η μη τήρηση των παρακάτω υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε με προσοχή όλες τις συνημμένες υποδείξεις ασφαλείας και τις οδηγίες χρήσης. Φυλάξτε όλα τα συνημμένα εγγραφα και παραχωρήστε σε άλλους το ηλεκτρικό εργαλείο σας μόνο μαζί με αυτά τα έγγραφα.

4 Ειδικές υποδείξεις ασφαλείας

Για την προστασία σας και για την προστασία του ηλεκτρικού σας εργαλείου προσέχετε ιδιαίτερα τα σημεία του κειμένου που χαρακτηρίζονται με το σύμολο αυτό!

Μην κοιτάζετε μέσα στον σωλήνα εκφύσησης!

Μη στρέφετε το καμινέτο θερμού αέρα προς υλικά που παίρνουν εύκολα φωτιά!

Απρόσεκτος χειρισμς του καμινέτου θερμού αέρα μπορεί να έχει σαν αποτέλεσμα πυρκαγιά!

Μη χρησιμοποιείτε το καμινέτο θερμού αέρα για στέγνωμα μαλλιών!

Φοράτε πάντα προστατευτικά ματογυάλια και γάντια εργασίας!

Απαιτείται ιδιαίτερη προσοχή όταν το καμινέτο θερμού αέρα χρησιμοποιείται κοντά σε εύφλεκτα υλικά ή εκρηκτικά αέρια!

Μη κρατάτε το καμινέτο θερμού αέρα για πολύ χρόνο στραμμένο στο ίδιο σημείο!

Η θερμότητα μπορεί να καταλήξει σε εὐφλεκτα υλικά που ρίσκονται εκτς του οπτικού πεδίου.

Χρησιμοποιείτε το καμινέτο θερμού αέρα μόνο σε χώρους που αερίζονται καλά!

Μην εισπνέετε τους σχηματιζόμενους ατμούς!

Μην αφήνετε ανεπιτήρητο το καμινέτο θερμού αέρα όσο ρίσκεται σε λειτουργία.

Μετά από τη χρήση τοποθετείτε το καμινέτο θερμού αέρα στις επιφάνειες τοποθέτησης και αφήστε το να κρυώσει προτού το συμμαζέψετε!

Κίνδυνος εγκαυμάτων: Μην ακουμπάτε το ζεστό σωλήνα εκφύσησης.

Τα παιδιά πρέπει να επιβλέπονται, για να εξασφαλίζεται, ότι δεν παίζουν με το εργαλείο.

5 Επισκόπηση

Βλέπε σελίδα 3.

1 (HE 2300 Control) ἐνδειξη θερμοκρασίας LCD
2 Αντιολισθητικές επιφάνειες τοποθέτησης
3 Φίλτρο αέρα
4 (HE 2000, HE 2300 Control) Διακόπτης (διαιρεμένος στα δύο). Θερμοκρασία και διέλευση αέρα μπορούν να ρυθμιστούν ανεξάρτητα μεταξύ τους. (Η 1600)
Συρταρώτός διακόπτης για ρύθμιση της θερμοκρασίας και της διέλευσης αέρα.

6 X ρ ἡ σ η

Πριν την αρχική θέση σε λειτουργία εαιωθείτε, ότι η ηλεκτρική τάση και η συχνότητα της πινακίδας τύπου της συσκευης συμφωνούν με τα χαρακτηριστικά του ηλεκτρικού δικτύου.

Αποφεύγετε την υπερθέρμανση: - Μην εργάζεστε με φραγμένα τα φίλτρα του αέρα. Καθαριζετε τα φίλτρα του αέρα έγκαιρα. - Μην μπλοκάρετε το σωλήνα ξεφυσήματος. Κρατήστε μια ελάχιστη απόσταση 4 cm από το επεξεργαζόμενο κομμάτι και μην κατευθύνετε την ακτίνα του αέρα κάθετα πάνω στο επεξεργαζόμενο κομμάτι.

Λειτουργία σε σταθερή άση

Για τη χρήση του καμινέτου θερμού αέρα σε σταθερή αση αποθέστε το πάνω στις αντιολισθητικές επιφάνειες (2).

H 1600

Με το συρταρωτό διακόπτη (4) τίθεται η συσκευή σε και εκτός λειτουργίας και επιλέγεται η εκφύσηση και η θέρμανση μεταξύ 3 αθμίδων.

HE 2000, HE 2300 Control

Με το διακόπτη (4) που είναι διαιρεμένος στα δύο, η θερμοκρασία και η διέλευση αέρα μπορούν να ρυθμιστούν ανεξάρτητα μεταξύ τους.

Με το μαύρο συρταρωτό διακ?πτη τίθεται η συσκευή σε και εκτος λειτουργίας και επιλέγεται η εκφύσηση και η θέρμανση μεταξύ 3 αθμίδων.

Με τον κόκκινο συρταρωτό ρυθμιστή ρυθμίζεται η θερμοκρασία του αέρα χωρίς δια?αθμίσεις.

Το ηλεκτρονικό σύστημα χρησιμεύει για την παρακολούθηση της θερμοκρασίας και έτσι για την προστασία του θερμαντικού στοιχείου.

HE 2300 Control

Κατά τη ρύθμιση της θερμοκρασίας του αέρα με τον κόκκινο συρταρωτό ρυθμιστή εμφανίζεται στην ένδειξη θερμοκρασίας LCD (1) προς ανάγνωση η προεπιλεγμένη θερμοκρασία αέρα.

3 δευτερόλεπτα μετά την προεπιλογή της θερμοκρασίας εμφανίζεται στην ένδειξη η θερμοκρασία του εξερχόμενου αέρα (ένδειξη ανά 10 °C).

Βαθμίδα εκφύσησης I:

Βαθμίδα εκφύσησης ψυχρού αέρα. Για ταχύτερη ψύξη ενός τεμαχίου που έχει προηγουμένως θερμανθεί. Για ταχύτερη ψύξη της συσκευής (μετά το πέρας της εργασίας).

Βαθμίδα εκφύσησης II:

Πρώτη αθμίδα εκφύσησης θερμού αέρα (με μειωμένο αριθμό στροφών). Για την προσεκτική θέρμανση τεμαχίων προς επεξεργασία.

Με τη θέρμανση ο αέρας εξαπλώνεται (αὐξηση όγκου), γεγονός που οδηγεί σε αὐξηση της ροής του.

Βαθμίδα εκφύσησης III:

Δεύτερη αθμίδα εκφύσησης θερμού αέρα.

Για μέγιστη ροή αέρα.

7 Συντήρηση

Καθαρισμός φίλτρου

Απασφαλίστε το φίλτρο (3) με κατσαίδι με επίπεδη μύτη και αφαιρέστε το από τη συσκευή. Κατόπι καθαρίστε το με ζεστό νερό και με μια οὐρτσα.

Αφήστε το να στεγνώσει καλά και περάστε το στη συσκευή.

8 ́A ρ σ η β λ α β ὡ

HE 2300 Control: Οι διαδικασίες ενεργοποίησης προκαλούν σύντομες πτώσεις της τάσης. Σε περίπτωση δυσμενών συνθηκών στο δίκτυο του ρεύματος μπορούν να εμφανιστούν προβλήματα σε άλλα εργαλεία. Σε περίπτωση εμπεδήσεων δικτύου μικρότερες από 0,4 Ω δεν αναμένονται προβλήματα.

9 Εξαρτήματα

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα Metabo.

Αν χρειάζεστε εξαρτήματα, απευθυνθείτε στα ειδικά καταστήματα.

Για την επιλογή του σωστού εξαρτήματος γνωστοποιείστε στα ειδικά καταστήματα τον ακριή τύπο του ηλεκτρικού σας εργαλείου.

Σειρά εξαρτημάτων μπορείτε να δείτε στις απεικονίσεις της σελίδας 4.

Α Πλατύ στόμιο Στέγνωμα, αφαίρεση παλιών ελαιοχρωμάτων
Β Στόμιο σκέδασης Αφαίρεση παλιών ελαιοχρωμάτων από κάσες παραθύρων
C Αντανακλαστικό στόμιο Θέρμανση πλαστικών πριν από τη διαμόρφωση, συρρίκνωση εὐκαμπτων σωλήνων
D Σχισμοειδές στόμιο Συγκολλητικές εργασίες αλληλοεπικαλυπτόμενων στα άκρα τεντών και λεπτών φύλλων από PVC
Ε Στόμιο κοπής Ευθείες και καμπυλόγραμμες τομές σε σκληρά αφρώδη (π.χ. στιροπόρ)
F Στόμιο συγκολλήσεων
G Στόμιο συστολής (μόνο για HE 2000, HE 2300 Control) Για θέρμανση ακριείας (π.χ. σημείων επικασσιτέρωσης και συγκόλλησης)
Η Καθρέφτης συγκολλήσεων Στομωμένη συγκόλληση πλαστικών. Τα προς συγκολληση μέρη πιέζονται στον καθρέφτη συγκολλήσεων, έως ότου στο υλικό επιτευχθεί η θερμοκρασία τήξης. Κατόπι αφαιρούνται και πιέζονται το ένα επάνω στο άλλο.
Ι Συρρικνούμενοι εὐκαμπτοι σωλήνες Συρρίκνωση ἀκρων καλωδίων, πλεξούδων καλωδίων κλπ. θερμαίνοντας με το αντανακλαστικό στόμιο
J Πλαστικό σύρμα συγκολλήσεων Για εργασίες συγκόλλησης
ΚΣετ ξύστρων χρωμάτων

Πλήρες πρόγραμμα εξαρτημάτων, λέπε www.metabo.com ή στον κύριο κατάλογο.

10 Επισκευή

Επισκευές σε ηλεκτρικά εργαλεία επιτρέπεται να εκτελούνται μόνον από ειδικούς ηλεκτρολόγους!

Ηλεκτρικά εργαλεία της Metabo που επιδέχονται επισκευής μπορούν να αποστέλλονται στις διευθύνσεις που αναφέρονται στη λίστα ανταλλακτικών. Παρακαλείσθε να περιγράψετε κατά την αποστολή προς επισκευή το διαπιστωμένο λάθος.

11 Προστασία περιάλλοντος

Οι συσκευασίες Metabo είναι 100% ανακυκλώσιμες.

Ηλεκτρικά εργαλεία και εξαρτήματα που δε χρησιμοποιούνται πλέον, περιέχουν μεγάλες ποσότητες πολύτιμων πρώτων υλών και πλαστικά που επίσης μπορούν να υποστούν κατεργασία ανακύκλωσης.

Οι παρούσες οδηγίες χρήσεως έχουν τυπωθεί σε χαρτί που λευκάνθηκε χωρίς χλώριο.

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία

2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιάλλον.

12 Τεχνικά χαρακτηριστικά

H 1600

Ισχύς	= 1600 W
Θερμοκρασία	= Βαθμίδα 1: 50 °C
αέρα Βαθμίδα	2: 350 °C
	Βαθμίδα 3: 550 °C
Διέλευση αέρα	= Βαθμίδα 0: OFF
	Βαθμίδα 1: 250 l/min
	Βαθμίδα 2: 350 l/min
	Βαθμίδα 3: 500 l/min

'Evδειξη

ερμοκρασίας	= -
Βάρος	=	700
Στάθμη
ακουστικής πίεσης	=< 70 dB (A)
Κραδασμοί	=< 2,5 m/s ^2

HE 2000

Ισχύς	= 2000 W
Θερμοκρασία	= Βαθμίδα 1: 50 °C
αέρα Βαθμίδα	2: 50-600 °C
	Βαθμίδα 3: 50-600 °C
Διέλευση αέρα	= Βαθμίδα 0: OFF
	Βαθμίδα 1: 250 l/min
	Βαθμίδα 2: 270 l/min
	Βαθμίδα 3: 500 l/min

'Evδειξη

θερμοκρασίας	= -
Βάρος	=	750

Στάθμη

ακουστικής πίεσης = < 7 0 d B ( A )

Κραδασμοί = < 2,5 m/s ^2

HE 2300

Ισχύς	= 2300 W
Θερμοκρασία	= Βαθμίδα 1: 50 °C
αέρα Βαθμίδα	2: 50-650 °C
	Βαθμίδα 3: 50-650 °C
Διέλευση αέρα	= Βαθμίδα 0: OFF
	Βαθμίδα 1: 250 l/min
	Βαθμίδα 2: 270 l/min
	Βαθμίδα 3: 500 l/min

'Evδειξη

θερμοκρασίας	=	'Ενδειξη LCD
Βάρος	=	7

Στάθμη

ακουστικής πίεσης = < 7 0 d B ( A )

Κραδασμοί = < 2,5 m/s ^2

Με την επιφύλαξη αλλαγών που υπηρετούν την τεχνική πρόοδο.

Οι τιμές μετρήθηκαν σύμφωνα με την EN 60745. Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικες προδιαγραφες).
