РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HE 2300 Control METABO

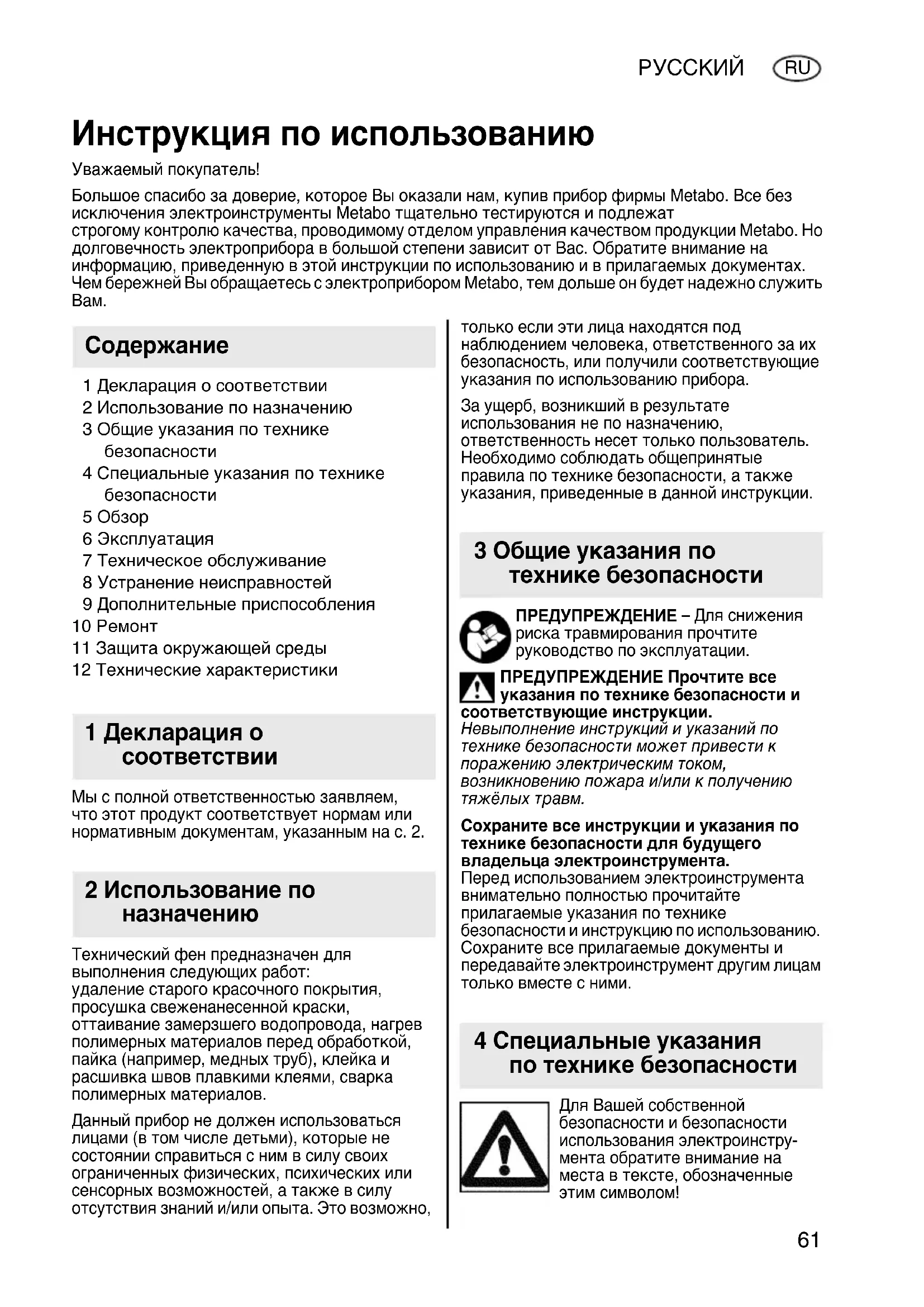

Инструкция по использованию

Уважаемый покупатель!

Большое спасибо за доверие, которое Вы оказали нам, купив прибор фирмы Metabo. Все без исключения электроинструменты Metabo тщательно тестируются и подлежат строгому контролю качества, проводимому отделом управления качеством продукции Metabo. Но долговечность электроприбора в большой степени зависит от Вас. Обратите внимание на информацию, приведенную в этой инструкции по использованию и в прилагаемых документах. Чем бережней Вы обращаетесь с электроприбором Metabo, тем дольше он будет надежно служить Вам.

Содержание

1 Декларация о соответствии
2 Использование по назначению
3 Общие указания по технике безопасности
4 Специальные указания по технике безопасности
5 Обзор
6 Эксплуатация
7 Техническое обслуживание
8 Устранение неисправностей
9 Дополнительные приспособления
10 Ремонт
11 Защита окружающей среды
12 Технические характеристики

1 Декларация о соответствии

Мы с полной ответственностью заявляем, что этот продукт соответствует нормам или нормативным документам, указанным на с. 2.

2 Использование по назначению

Технический фен предназначен для выполнения следующих работ: удаление старого красочного покрытия, просушка свеженанесенной краски, оттаивание замерзшего водопровода, нагрев полимерных материалов перед обработкой, пайка (например, медных труб), клейка и расшивка швов плавкими клеями, сварка полимерных материалов.

Данный прибор не должен использоваться лицами (в том числе детьми), которые не состоянии справиться с ним в силу своих ограниченных физических, психических или сенсорных возможностей, а также в силу отсутствия знаний и/или опыта. Это возможно, только если эти лица находятся под наблюдением человека, ответственного за их безопасность, или получили соответствующие указания по использованию прибора.

За ущерб, возникший в результате использования не по назначению, ответственность несет только пользователь. Необходимо соблюдать общепринятые правила по технике безопасности, а также указания, приведенные в данной инструкции.

3 Общие указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ – Для снижения риска травмирования прочтите руководство по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ Прочтите все указания по технике безопасности и ветствующие инструкции.

Невыполнение инструкций и указаний по технике безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжёлых травм.

Сохраните все инструкции и указания по технике безопасности для будущего владельца электроинструмента.

Перед использованием электроинструмента внимательно полностью прочитайте прилагаемые указания по технике безопасности и инструкцию по использованию. Сохраните все прилагаемые документы и передавайте электроинструмент другим лицам только вместе с ними.

4 Специальные указания по технике безопасности

Для Вашей собственной безопасности и безопасности использования электроинструмента обратите внимание на места в тексте, обозначенные этим символом!

Не заглядывайте в сопло!

Не направляйте технический фен на легковоспламеняющиеся материалы!

Ненадлежащее обращение с техническим феном может привести к пожару.

Не используйте технический фен для сушки волос!

Всегда надевайте защитные очки и рабочие перчатки!

Соблюдайте осторожность при эксплуатации технического фена вблизи легковоспламеняющихся материалов или взрывоопасных газов.

Не направляйте технический фен в течение длительного времени на одну точку!

Тепло может дойти до горючих материалов, находящихся вне зоны видимости.

Эксплуатируйте технический фен только в хорошо вентилируемых помещениях!

Не вдыхайте образующиеся пары!

Не оставляйте технический фен без присмотра, пока он находится в действии.

По окончании использования установите технический фен на опоры и дайте ему остыть, прежде чем убрать его на хранение!

Опасность ожога: не дотрагивайтесь до нагретого сопла.

Дети должны находиться под постоянным наблюдением, чтобы они не использовали прибор в качестве игрушки.

5 0 6 3 o p

Cm. c. 3.

1 (HE 2300 Control) ЖК индикатор температуры
2 Нескользящие опоры
ЗВоздушные фильтры
4 (HE 2000, HE 2300 Control)
Переключатель (двойной)
Температура воздуха и воздушный поток регулируются независимо друг от друга. (Н 1600)
Ползунковый переключатель для регулировки температуры воздуха и воздушного потока

6 Эксплуатация

Перед вводом в эксплуатацию проверьте, соответствуют ли напряжение и частота сети, указанные на заводской табличке, параметрам сети электропитания.

Не допускайте перегрева: - Не работайте с засорившимися воздушными фильтрами. Регулярно очищайте воздушные фильтры.

- Не блокируйте сопло.

Выдерживайте минимальное расстояние 4 см от обрабатываемой детали и не направляйте воздушный поток перпендикулярно поверхности.

Стационарный режим

Для стационарного использования технического фена его следует устанавливать на несколькощие опоры (2).

H 1600

С помощью ползункового переключателя (4) Вы можете включать и выключать инструмент, а также выбрать одну из 3 ступеней работы и нагрева.

HE 2000, HE 2300 Control

С помощью двойного переключателя (4) можно регулировать температуру воздуха и воздушный поток независимо друг от друга.

С помощью ползункового переключателя черного цвета Вы можете включать и выключать инструмент, а также выбрать одну из 3 ступеней работы.

С помощью ползункового регулятора красного цвета Вы можете производить бесступенчатую регулировку температуры воздуха.

Электронный блок служит для контроля температуры, а также для защиты нагревательной спирали.

HE 2300 Control

При установке температуры воздуха с помощью красного ползункового регулятора можно считать предварительно выбранное значение температуры воздуха на ЖК индикаторе температуры (1).

Через 3 секунды после установки температуры индикатор станет показывать температуру выходящего воздуха. (Она отображается с округлением до десятков градусов.)

Ступень работы I:

Работа фена без нагрева. Для ускоренного охлаждения предварительно нагретой обрабатываемой детали. Для ускоренного

охлаждения инструмента (по окончании работы).

Ступень работы I:

Первая ступень работы фена (с уменьшенной частотой вращения). Для осторожного нагревания обрабатываемой детали. При нагреве объем воздуха увеличивается (объемное расширение), что приводит к увеличению воздушного потока.

Ступень работы III:

Вторая ступень работы фена. Для создания максимального воздушного потока.

7 Техническое обслуживание

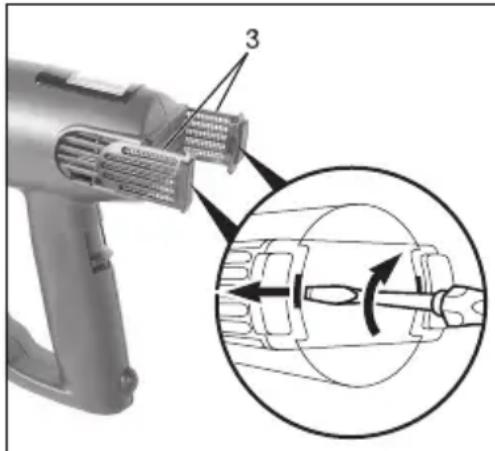

Очистка воздушных фильтров

Откройте воздушный фильтр (3) с помощью плоской отвертки и извлеките его из инструмента.

Промойте его теплой водой и щеткой. Хорошенько просушите и установите в инструмент.

8 Устранение неисправностей

НЕ 2300 Control: Процессы включения вызывают краткосрочные падения напряжения. При неблагоприятных параметрах сети могут выйти из строя другие приборы. При полном сопротивлении сети менее 0,4 Ом повреждения маловероятны.

9 Принадлежности

Используйте только оригинальные принадлежности Metabo.

Если у Вас возникнет необходимость в принадлежностях, просим обращаться в Вашу торговую организацию.

Для выбора нужной принадлежности сообщите в Вашу торговую организацию точный тип Вашего электроинструмента.

Варианты принадлежностей представлены на рисунках на с. 4.

А Широкое прямоточное сопло Для сушки, удаления слоев старой краски
В Струйное сопло Для удаления старой краски с оконных рам

С Рефлекторное сопло Для нагрева полимерных материалов перед обработкой; для снятия усадочных оболочек

D Щелевое сопло Для сварки внахлестку ПВХ-пластин и пленок

Е Отрезное сопло Для прямых и изогнутых резов в твердых вспененных полимерах (таких как пенополистирол)

F Сварочное сопло

G Редукционное сопло (только НЕ 2000, НЕ 2300 Control) для точечного нагревания (например, мест пайки и сварки)

Н Сварочное зеркало Для сварки встык деталей из полимерных материалов Свариваемые детали прижимаются к сварочному зеркалу до тех пор, пока не будет достигнута точка плавления материала. После этого они отводятся и прижимаются друг к другу.

I Усадочные шланги Для усадки изоляции на концах кабелей, кабельных жил и т.д. посредством нагревания рефлекторным соплом

J Полимерная сварочная проволока Для сварочных работ

К Комплект скребков для удаления краски

Полный ассортимент принадлежностей смотрите на сайте www.metabo.com или в главном каталоге.

10 Ремонт

К ремонту электроинструмента допускаются только квалифицированные специалисты-электрики!

Для ремонта электроинструмента производства Metabo отправьте его по адресу из списка запасных частей.

К инструменту приложите краткое описание установленной неисправности.

11 Защита окружающей среды

Упаковки изделий Metabo полностью пригодны для переработки и вторичного использования.

Отслужившие свой срок электроинструменты и принадлежности содержат большое количество ценных сырьевых и полимерных материалов, которые также могут быть направлены на повторную переработку.

Инструкция по использованию напечатана на бумаге, отбеленной без применения хлора.

Только для стран ЕС: не утилизируйте электроприборы и электроинструменты вместе с бытовыми отходами! Согласно европейской директиве 2002/96/EG об

использовании старых электроприборов и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

12 Технические характеристики

H 1600

Мощность = 1600 Вт

Температура

воздуха = ступень 1: 50 °C

ступень 2: 350 °C

ступень 3: 550 °C

Скорость = ступень

воздушного потока ступень 1: 250 л/мин

ступень 2: 350 л/мин

ступень 3: 500 л/мин

Индикатор = - температуры

Macca = 700

Уровень звукового = < 70 дБ (А) давления

Вибрация = < 2,5 м/с 2

HE 2000

Мощность = 2000 Вт

Температура

воздуха = ступень 1: 50 °C

воздушного потока ступень 1: 250 л/мин

ступень 2: 270 л/мин

ступень 3: 500 л/мин

Индикатор = - температуры

Macca = 750

Уровень звукового = < 70 дБ (А) давления

Вибрация = < 2,5 м/с 2

HE 2300 Control

Мощность = 2300 Вт

Температура

воздуха = ступень 1: 50 °C

воздушного потока ступень 1: 250 л/мин

ступень 2: 270 л/мин

ступень 3: 500 л/мин

Индикатор = ЖК индикатор температуры

Macca = 750

Уровень звукового = < 70 дБ (А) давления

Оставляем за собой право на технические изменения.

Измеряемые значения получены в соответствии со стандартом EN 60745.

Приведенные технические характеристики содержат допуски (в соответствии с соответствующим действующим стандартом).
