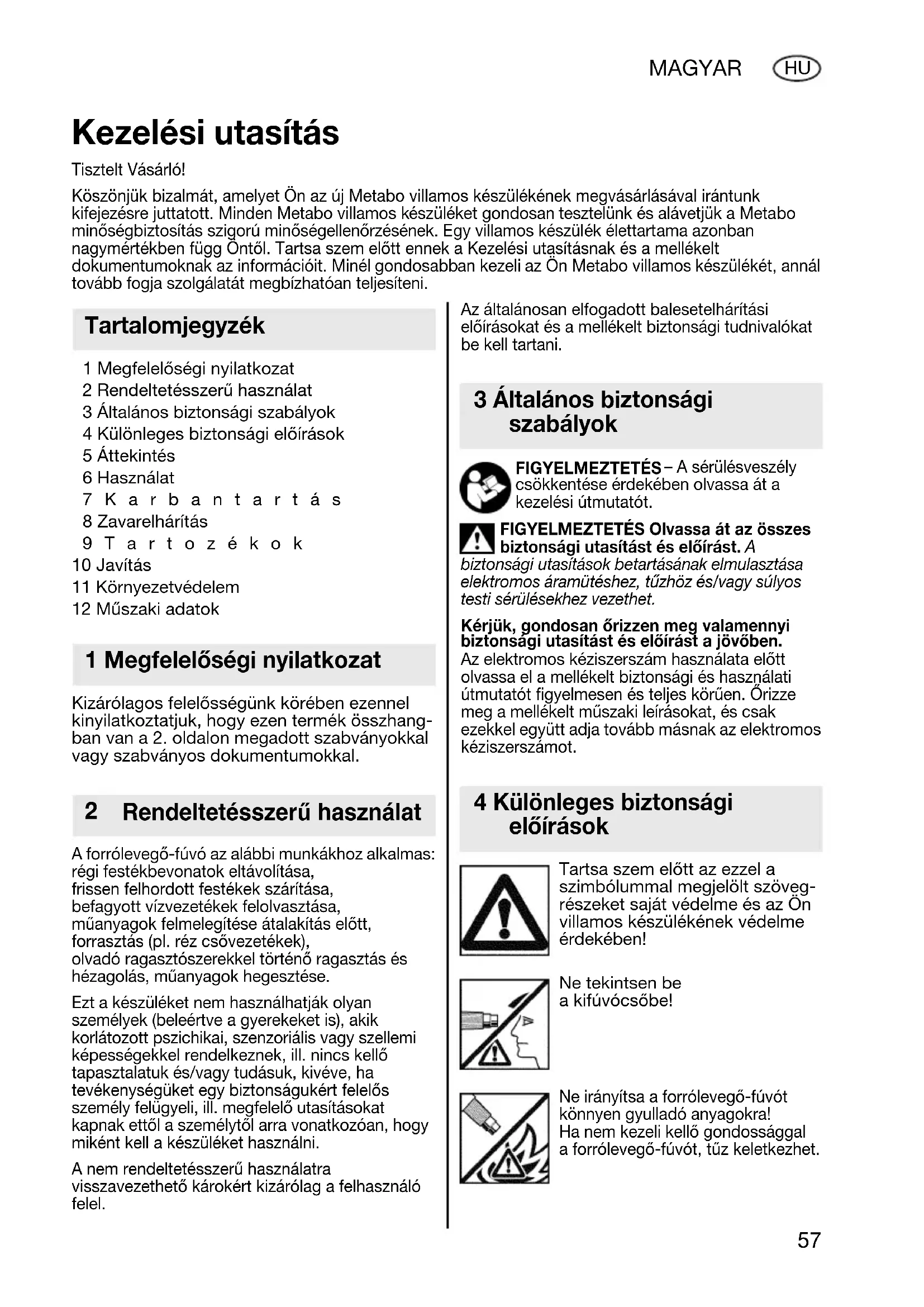

HASZNÁLATI ÚTMUTATÓ HE 2300 Control METABO

Köszönjük bizalmát, amelyet Ön az új Metabo villamos készülékének megvásárlásával irántunk kifejezésre juttatott. Minden Metabo villamos készüléket gondosan tesztelünk és alávetjük a Metabo minőségbiztosítás szigorú minőségellenőrzésének. Egy villamos készülék élettartama azonban nagymértékben függ Öntöl. Tartsa szem előtt ennek a Kezelési utasításnak és a mellékelt dokumentumoknak az információit. Minél gondosabban kezeli az Ön Metabo villamos készülékét, annál tovább fogja szolgálatát megbízhatóan teljesíteni.

Tartalomjegyzék

1 Megfelelőségi nyilatkozat
2 Rendeltetésszerű használat
3 Általános biztonsági szabályok
4 Különleges biztonsági előírások
5 Áttekintés
6 Használat
7 Karbantartás
8 Zavarelhárítás
9 Tartozékok
10 Javítás
11 Környezetvédelem
12 Müszaki adatok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk körében ezennel kinyilatkoztatjuk, hogy ezen termék összhangban van a 2. oldalon megadott szabványokkal vagy szabványos dokumentumokkal.

2 Rendeltetésszerű használat

A forrólevegő-fúvó az alábbi munkákhoz alkalmas: régi festékbevonatok eltávolítása, frissen felhordott festékek szárítása, befagyott vízvezetékek felolvasztása, műanyagok felmelegítése átalakítás előtt, forrasztás (pl. réz csővezetékek), olvadó ragasztószerekkel történő ragasztás és hézagolás, műanyagok hegesztése.

Ezt a készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott pszichikai, szenzoriális vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk és/vagy tudásuk, kivéve, ha tevékenységüket egy biztonságukért felelős személy felügyeli, ill. megfelelő utasításokat kapnak ettől a személytől arra vonatkozóan, hogy miként kell a készüléket használni.

A nem rendeltetésszerű használatra visszavezethető károkért kizárólag a felhasználó felel.

Az általánosan elfogadott balesetelhárítási előírásokat és a mellékelt biztonsági tudnivalókat be kell tartani.

3 Általános biztonsági szabályok

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési útmutatót.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A

biztonsági utasítások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg valamennyi biztonsági utasítást és előírást a jövőben.

Az elektromos kéziszerszám használata előtt olvassa el a mellékelt biztonsági és használati útmutatót figyelmesen és teljes körüen. Örizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot.

4 Különleges biztonsági előírások

Tartsa szem előtt az ezzel a szimbóllummal megjelölt szövegrészeket saját védelme és az Ön villamos készülékének védelme érdekében!

Ne tekintsen be a kifúvócsőbe!

Ne irányítsa a forrólevegő-fúvót könnyen gyulladó anyagokra! Ha nem kezeli kellő gondossággal a forrólevegő-fúvót, tűz keletkezhet.

Ne használja a forrólevegő-fúvót hajszárításra!

Mindig hordjon védőszemüveget és munkakesztyűt!

Legyen óvatos, ha gyúlékony anyagok vagy robbanóképes gázok közelében használja a forrólevegő-fúvót.

Ne irányítsa a forrólevegő-fúvót hosszabb időn át egy helyre!

A hő elérhet olyan éghető anyagokat, amelyek látótávolságon kívül vannak.

A forrólevegő-fúvót kizárólag jól szellőztetett helyiségekben használja!

Ne lélegezze be a keletkező gözöket!

Ne hagyja felügyelet nélkül a forrólevegő-fúvót, ameddig az üzemben van!

Használat után állítsa le a forrólevegő-fúvót az alapfelületekre és hagyja lehűlni, mielőtt tárolná!

Megégés veszélye: ne érintse meg a forró kifúvócsövet.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

5 Áttekintés

Lásd. a 3. oldalt.

1 (HE 2300 Control) LCD-hőmérsékletkijelző (LCD = folyadékkristályos)
2 Csúszásgátló alapfelületek Levegőszűrő
3 (HE 2000, HE 2300 Control) Kapcsoló (kétrészes)
4 A levegő-hőmérséklet és az átfolyó levegőmennyiség egymástól függetlenül állítható be. (H 1600) Tolókapcsoló a levegő-hőmérséklet és az átfolyó levegőmennyiség beállítására.

6 Használat

Üzembe helyezés előtt hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség és hálózati frekvencia megegyezik-e az Ön villamos hálózatának adataival.

A túlmelegedés elkerüléséhez:

• Ne dolgozzon eltömödött légszürővel.
  A légszürő idejekorán tisztítsa meg.
• A kifujócsövet ne tömitse el. Tartson legalább 4 cm-es távolságot a munkadarabtól, és emellett ne irányítsa a légsugarat merőlegesen a munkadarabra

Egy helyben történő üzemeltetés

Egy helyben történő üzemeltetés alkalmazásához állítsa le a forrólevegőfúvót a csúszásgátló alapfelületekre (2).

H 1600

A tolókapcsolóval (4) lehet a készüléket beés kikapcsolni és 3 fúvó- és fűtőfokozat között választani.

HE 2000, HE 2300 Control

A kétrészes kapcsolóval (4) a levegőhőmérséklet és az átfolyó levegőmennyiség egymástól függetlenül állítható be. A fekete tolókapcsolóval lehet a készüléket be- és kikapcsolni és 3 fúvófokozat között választani.

A piros tolószabályozóval a levegő hőmérsékletét fokozat nélkül tudja beállítani.

Az elektronika a hömérséklet ellenőrzésére és a hömegfutás elleni védelemre szolgál.

HE 2300 Control

A levegő-hőmérsékletnek a piros tolókapcsolóval történő beállításakor az előre beállított levegő-hőmérséklet az LCD-hőmérsékletkijelzőn (1) leolvasható.

Miután a hőmérsékletet előre beállította, a kijelző 3 másodperc után a kilépő levegő hőmérsékletét jelzi ki. (10°C-os lépésekben kerül kijelzésre)

I. fúvófokozat:

Hideglégfúvó fokozat. Egy előzőleg felmelegített munkadarab gyorsabb lehűtésére.

A készülék gyorsabb lehütésére (a munkadarab befejezését követően).

II. fúvófokozat:

Első meleglevegő-fúvó fokozat (csökkentett fordulatszámmal).

A munkadarab óvatos felmelegítéséhez.

A levegő felmelegítve kitágul térfogatnövekedeés), ezáltal nagyobb levegőátfolyás adódik.

III. fúvófokozat:

Második meleglevegő-fúvó fokozat. Maximális levegőátfolyáshoz.

7 Kar b a n t a r

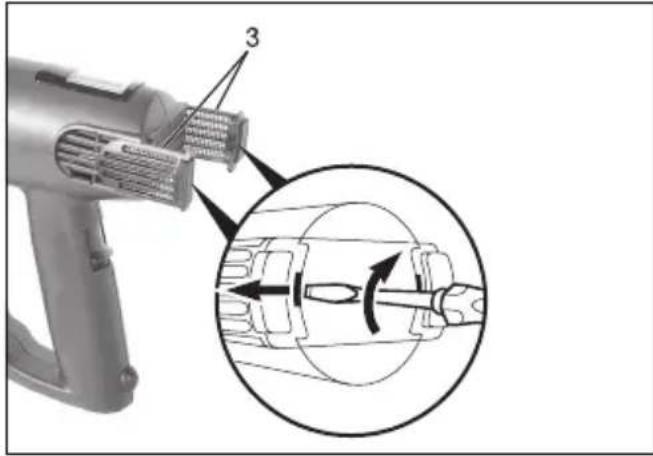

Levegúszűrő tisztítása

Oldja meg a levegőszűrő (3) reteszelését egy lapos csavarhúzóval és húzza ki a készülékből. Majd tisztítsa meg meleg vízzel és kefével. Jól szárítsa meg és helyezze be a készülékbe.

8 Zavarelhárítás

HE 2300 Control: A bekapcsolási folyamat rövid feszültségcsökkenést okoz. Ez kedvezőtlen hálózati viszonyok esetén más készülékeket károsan befolyásolhat. 0,4 Ohmnál kisebb hálózati impedancia esetén nem várható zavar.

9 T a r t o z é k o

Csak eredeti Metabo tartozékokat használjon.

Ha tartozékokra van szüksége, kérjük, forduljon az Ön kereskedőjéhez.

A megfelelő tartozék kiválasztása érdekében adja meg kereskedőjének az Ön villamos készüléke pontos típusát.

A lehetséges tartozékokat lásd a 4. oldalon lévő ábrán.

A Széles sugarú fúvóka szárítás, régi festékbevonatok eltávolítása

B Szükített sugarú fúvóka régi festékbevonatok eltávolítása ablakkeretekről

C Reflektor-fúvóka műanyagok felmelegítése alakítás előtt; zsugorodó tömlők felzsugarítása

D Hézagfúvóka PVC-ponyvák és fóliák átfedéses összehegesztése

E Vágó fúvóka egyenes és íves vágások kemény habanyagokban (pl. styroporban)

F Hegesztő fúvóka

Garedskáló fúvókák (csak HE 2000-hez, HE 2300 Control-hoz) igen pontos hevítésekhez (pl. forrasztási és hegesztési pontok)

H Hegesztő tükör műanyag-részek tompahegesztéséhez. Az összehegesztendő részeket a hegesztő tükörhöz kell szorítani, amíg az anyag el nem éri az olvadáspontját. Azután le kell húzni és össze kell nyomni.

I Zsugortömlök kábelvégek, kábelpászmák stb. összezsugarítása a reflektor-fúvókával történő felmelegítés révén.

J Műanyag-hegesztő drót hegesztési munkákhoz

K Festék-lekaparó készlet

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust.

10 Javítás

Villamos készülékeken javításokat csak villamos szakember végezhet!

A meghibásodott Metabo elektromos szerszámot a pátalkatrész-jegyzékben felsorolt címek egyikére lehet beküldeni javításra.

Kérjük, ha készüléket küld be javításra, írja meg a megállapított hibát.

k

11 Környezetvédelem

A Metabo-csomagolóanyagok 100 %-ban újrafeldolgozásra alkalmasak.

Az elhasználódott villamos készülékek és tartozékaik nagy mennyiségben tartalmaznak értékes nyers- és műanyagokat, amelyek ugyancsak újrahasznosítási eljárásba adhatók.

Ez a Kezelési utasítás klórmentesen fehéritett papírra van nyomtatva.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések

hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

12 Müszaki adatok

H 1600

Teljesítmény = 1600 W

Levegő- = fokozat 1: 50 °C
hőmérséklet fokozat 2: 350 °C
fokozat 3: 550 °C

Átfolyó = fokozat 0: ki
levegőmennyiség fokozat 1: 250 l/min
fokozat 2: 350 l/min
fokozat 3: 500 l/min

Hőmérséklet-kijelző = -

Súly = 700

Hangnyomás- szint = < 7 0 d B ( A )

Rezgés = < 2,5 m/s ^2

HE 2000

Teljesítmény = 2000 W

Levegő- = fokozat 1: 50 °C
hőmérséklet fokozat 2: 50-600 °C
fokozat 3: 50-600 °C

Átfolyó = fokozat 0: ki
levegőmennyiség fokozat 1: 250 l/min
fokozat 2: 270 l/min
fokozat 3: 500 l/min

Hőmérséklet-kijelző = -

Súly = 750

Hangnyomás-
= < 7 0 d B ( A )
szint
Rezgés = < 2,5 m/s
2

HE 2300

Teljesítmény = 2300 W

Levegő- = fokozat 1: 50 °C
hőmérséklet fokozat 2: 50-650 °C
fokozat 3: 50-650 °C

Átfolyó = fokozat 0: ki
levegőmennyiség fokozat 1: 250 l/min
fokozat 2: 270 l/min
fokozat 3: 500 l/min

Hömérséklet-kijelző = LCD-kijelző

Súly = 750

Hangnyomás-
= < 7 0 d B ( A )
szint
Rezgés = < 2,5 m/s
2

A müszaki fejlődést szolgáló változtatások jogát fenntartjuk magunknak.

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. A fenti adatoknak tűrése van (lásd a mindenkor érvényes szabványt).
