HE 2300 Control - Kuuma-ilmapuhallin METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpöpistooli
Merkki	Metabo
Malli	HE 2300 Control
Paino	750 g
Teho (230 V)	2300 W
Teho (120 V)	1500 W
Ilman lämpötila	Taso 1: 50 °C ; Taso 2: 50-650 °C ; Taso 3: 50-650 °C
Ilmavirta	Taso 0: Pysäytys ; Taso 1: 250 l/min ; Taso 2: 270 l/min ; Taso 3: 500 l/min
Lämpötilan näyttö	Nestekidenäyttö (LCD)
Säädöt	Erilliset lämpötilalle (punainen liukusäädin) ja ilmavirralle (musta liukusäädin)
Äänenpainetaso	< 70 dB (A)
Tärinä	< 2,5 m/s²
Päätoiminnot	Maalinpoisto, kuivaus, sulatus, muovin muovaus, juottaminen (kupari), kuumaliimaus, muovihitsaus
Mukana tulevat lisävarusteet	Leveä suutin, ohjaussuutin, heijastinsuutin, rakosuutin, leikkaussuutin, hitsaussuutin, supistussuutin, hitsauspeili, kutisteputket, hitsauslangat, kaapimissarja
Huolto ja puhdistus	Puhdista ilmansuodatin säännöllisesti lämpimällä vedellä ja harjalla; anna kuivua ennen takaisin asennusta
Turvallisuus	Elektroninen lämpötilan valvonta; ylikuumenemissuoja; liukumattomat tukipinnat; älä suuntaa syttyviin materiaaleihin; käytä tuuletetussa tilassa; käytä suojalaseja ja -käsineitä
Varaosat ja korjattavuus	Korjaukset vain pätevien sähköasentajien toimesta; käytä vain Metabo-alkuperäisvarusteita
Yleistä tietoa	Euroopan normien mukainen; 100 % kierrätettävä pakkaus; älä hävitä kotitalousjätteenä

Usein kysytyt kysymykset - HE 2300 Control METABO

Kuinka säätää lämpötilaa ja ilmavirtaa HE 2300 Control -laitteella?

Säätö tapahtuu kahdella liukusäätimellä: musta liukusäädin ohjaa ilmavirtaa (3 tasoa + pysäytys) ja punainen liukusäädin mahdollistaa jatkuvan lämpötilan säädön 50–650 °C. Esivalittu lämpötila näkyy LCD-näytöllä 3 sekunnin kuluttua.

Mitkä lämpötilatasot ovat saatavilla?

Taso 1: 50 °C (kylmä ilma); Tasot 2 ja 3: jatkuva säätö 50–650 °C. Kuuma ilma on saatavilla tasosta 2 alkaen.

Voinko käyttää lämpöpistoolia vesijohtojen sulattamiseen?

Kyllä, HE 2300 Control on tarkoitettu jäätyneiden vesijohtojen sulatukseen. Varmista kuitenkin vähintään 4 cm:n etäisyys ja älä suuntaa ilmavirtaa pystysuoraan.

Kuinka puhdistaa ilmansuodatin?

Avaa ilmansuodattimen lukitus litteällä ruuvimeisselillä, irrota se, puhdista se lämpimällä vedellä ja harjalla, anna kuivua täysin ennen takaisin asennusta.

Mitä tehdä, jos laite ei kuumene?

Tarkista ensin, ettei ilmansuodatin ole tukossa. Jos ongelma jatkuu, elektroninen lämpötilanvalvontajärjestelmä on saattanut laukaista suojauksen. Ota yhteyttä valtuutettuun Metabo-huoltoon korjausta varten.

Mitkä lisävarusteet ovat yhteensopivia HE 2300 Control -laitteen kanssa?

Lukuisia lisävarusteita on saatavana: leveä suutin, ohjaussuutin, heijastinsuutin, rakosuutin, leikkaussuutin, hitsaussuutin, supistussuutin, hitsauspeili, kutisteputket ja hitsauslangat. Käytä ainoastaan Metabo-alkuperäisvarusteita.

Kuinka käyttää pistoolia paikallaanolotilassa?

Aseta laite sitä varten tarkoitetuille liukumattomille tukipinnoille. Pistoolia voidaan sitten käyttää ilman käsissä pitämistä, esimerkiksi kiinteän kappaleen lämmittämiseen.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Älä koskaan katso suuttimeen; älä suuntaa kuumaa ilmaa syttyviin materiaaleihin; älä käytä hiustenkuivaajana; käytä suojalaseja ja -käsineitä; työskentele tuuletetussa tilassa; älä koskaan jätä laitetta valvomatta; anna sen jäähtyä ennen varastointia.

Voivatko lapset käyttää pistoolia?

Ei, tätä työkalua eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on heikentyneet kyvyt ilman valvontaa. Lapsia on valvottava, jotta he eivät leiki laitteella.

Kuinka hävittää laite käyttöiän päätyttyä?

Älä hävitä sitä kotitalousjätteenä. Noudata WEEE-direktiiviä, vie se kierrätyspisteeseen. Metabo-pakkaus on 100 % kierrätettävä.

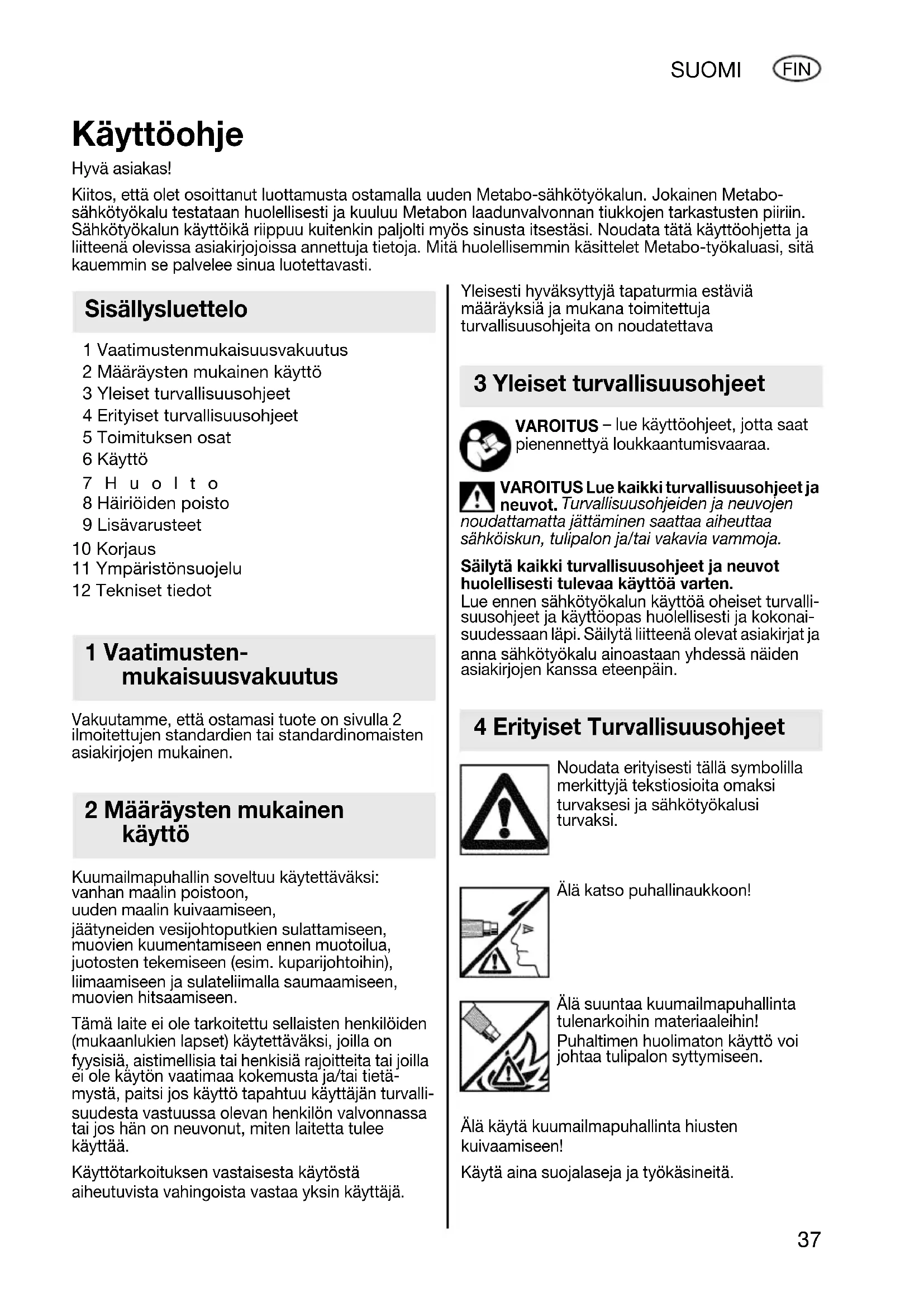

KÄYTTÖOHJE HE 2300 Control METABO

Kiitos, että olet osoittanut luottamusta ostamalla uuden Metabo-sähkötyökalun. Jokainen Metabo-sähkötyökalu testataan huolellisesti ja kuuluu Metabon laadunvalvonnan tiukkojen tarkastusten piiriin. Sähkötyökalun käyttöikä riippuu kuitenkin paljolti myös sinusta itsestäsi. Noudata tätä käyttöohjetta ja liitteenä olevissa asiakirjojoissa annettuja tietoja. Mitä huolellisemmin käsittelet Metabo-työkaluasi, sitä kauemmin se palvelee sinua luotettavasti.

Sisällysluettelo

1 Vaatimustenmukaisuusvakuutus
2 Määräysten mukainen käyttö
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5 Toimituksen osat
6 Käyttö
7 Huolto
8 Häiriöiden poisto
9 Lisävarusteet
10 Korjaus
11 Ympäristönsuojelu
12 Tekniset tiedot

1 Vaatimusten- mukaisuusvakuutus

Vakuutamme, että ostamasi tuote on sivulla 2 ilmoitettujen standardien tai standardinomaisten asiakirjojen mukainen.

2 Määräysten mukainen käyttö

Kuumailmapuhallin soveltuu käytettäväksi: vanhan maalin poistoon, uuden maalin kuivaamiseen, jäätyneiden vesijohtoputkien sulattamiseen, muovien kuumentamiseen ennen muotoilua, juotosten tekemiseen (esim. kuparijohtoihin), liimaamiseen ja sulateliimalla saumaamiseen, muovien hitsaamiseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaanlukien lapset) käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietä-mystä, paitsi jos käyttö tapahtuu käyttäjän turvalli-suudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

Käyttötarkoituksen vastaisesta käytöstä aiheutuvista vahingoista vastaa yksin käyttäjä. Yleisesti hyväksyttyjä tapaturmia estäviä määräyksiä ja mukana toimitettuja turvallisuusohjeita on noudatettava

3 Yleiset turvallisuusohjeet

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4 Erityiset Turvallisuusohjeet

Noudata erityisesti tällä symbolilla merkittyjä tekstiosioita omaksi turvaksesi ja sähkötyökalusi turvaksi.

Älä katso puhallinaukkoon!

Älä suuntaa kuumailmapuhallinta tulenarkoihin materiaaleihin! Puhaltimen huolimaton käyttö voi johtaa tulipalon syttymiseen.

Älä käytä kuumailmapuhallinta hiusten kuivaamiseen!

Käytä aina suojalaseja ja työkäsineitä.

Noudata puhaltimen käytössä erityistä varovaisuutta palavien materiaalien ja räjähtävien kaasujen läheisyydessä.

Älä suuntaa puhallinta pitkäksi aikaa samaan kohtaan!

Lämpö saattaa levitä helposti syttyviin materiaaleihin, jotka eivät ole näköetäisyydellä.

Käytä kuumailmapuhallinta vain hyvin tuuletetuissa tiloissa.

Älä hengitä kuumailmapuhaltimen käytön yhteydessä syntyviä höyryjä!

Älä jätä puhallinta käytön aikana vaille huomiota.

Anna kuumailmapuhaltimen jäähtyä käytön jälkeen alustalla!

Palovammojen vaara: älä koske kuumaan puhallinaukkoon.

Huolehdi siitä, että lapset eivät pääse leikkimään koneen kanssa.

5 Toimituksen osat

(Ks. sivu 3)

1 (HE 2300 Control) LCD-lämpötilannäyttö
2 Pitävä alusta
3 Ilmansuodatin
4 (HE 2000, HE 2300 Control) Katkaisin (kaksiosainen)

Ilman lämpötila ja määrä voidaan säätää toisistaan riippumatta.

(H 1600)

Liukukytkin ilman lämpötilan ja määrän säätämiseksi

6 Käyttö

Varmista ennen käyttöönottoa, että laitteen tyyppikilpeen merkitty verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Estä ylikuumeneminen:

• Älä työskentele jos ilmasuodattimet ovat tukossa. Puhdista ilmasuodatin ajoissa.
• Älä tuki poistoilman putkea. Pidä vähintään 4 cm etäisyys työstettävään kappaleeseen äläkä kohdista ilmasuihkua pystysuoraan työstettävään kappaleeseen.

Paikalliskäyttö

Aseta kuumailmapuhallin tukevalle alustalle (2) paikalliskäyttöä varten.

H 1600

Liukukytkimellä (4) laite voidaan kytkeä päälle ja pois päältä sekä valita kolmen puhallin- ja lämpöasteen välillä.

HE 2000, HE 2300 Control

Kahdella liukukytkimellä (4) ilman määrä ja lämpötila voidaan säätää toisitaan riippumatta. Mustalla liukukytkimellä laite kytketään päälle ja pois päältä sekä valitaan kolmen puhallintehon välillä.

Punaisella liukukytkimellä voidaan säätää lämpötila portaattomasti.

Elektroniikka valvoo lämpötilaa ja suojaa kuumennuskierukkaa.

HE 2300 Control

Puhalluslämpö säädetään punaisella liukukytkimellä. Esivalittu lämpötila voidaan lukea nestekidenäytöstä (1).

Lämpötilan ésivalinnan jälkeen näyttöön ilmestyy kolmen sekunnin kuluttua puhallusilman senhetkinen lämpötila. (Lämpötila näytetään 10 asteen tarkkuudella.)

Puhallusasento I:

Kylmäpuhallus. Nopeuttaa lämmitetyn työstökappaleen jäähtymistä. Nopeuttaa työkalun jäähtymistä (työskentelyn päätyttyä).

Puhallusasento II:

Lämmitysteho 1 (alennettu pyörimisnopeus). Työstökappaleiden varovaiseen lämmitykseen. Lämmetessään ilma laajenee (tilavuus kasvaa), jolloin sen virtaus voimistuu.

Puhallusasento III:

Lämmitysteho 2. Voimakkain mahdollinen ilman virtaus.

7 Huolto

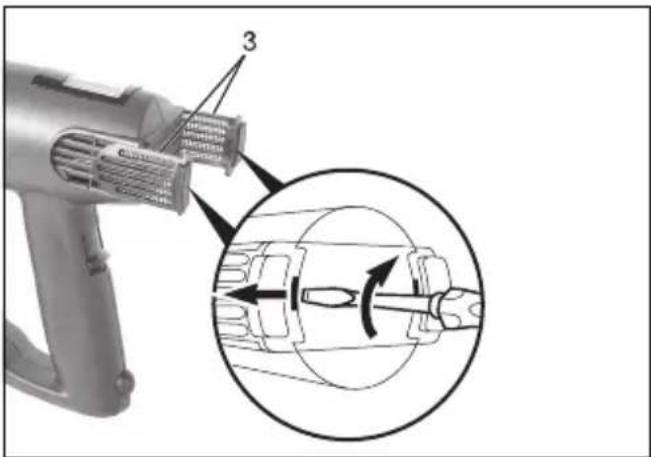

Ilmansuodattimen puhdistus

Irrota ilmansuodatin (3) ruuvitaltalla ja vedä ulos puhaltimesta. Puhdista lämpimällä vedellä ja

harjalla.

Anna suodattimen kuivua hyvin ennen takaisin asettamista.

8 Häiriöiden poisto

HE 2300 Control: Käynnistysten yhteydessä jännite voi laskea tilapäisesti. Epäedullisissa verkko-olosuhteissa verkon muissa laitteissa saattaa esiintyä häiriöitä. Häiriöitä ei esiinny, mikäli impedanssi on alle 0,4 ohmia.

9 Lisävarusteet

Käytä ainoastaan Metabon lisävarusteita.

Tarvitessasi lisävarusteita käänny jälleenmyyjäsi puoleen.

Oikeiden lisävarusteiden löytämiseksi ilmoita myyjälle sähkötyökalusi tarkka malli.

Ks. lisävarusteiden kuvat sivulta 4.

A Tasosuulake kuivaus, vanhan maalin poisto
B Heijastava suulake vanhan maalin poisto ikkunakehyksistä
C Heijastinsuulake muovin esilämmitys ennen muotoilua; kutistemuhvien kuumakutistus
D Rakosuulake PVC-levyjen ja -kalvojen limihitsaus

E Leikkuusuulake kovien vaahtomuovien (esim. styroxin) suora ja kaareva leikkuu

F Hitsaussuulake

G Supistussuulake (vain HE 2000 ja HE 2300 Control) kohdetarkka kuumentaminen (esim. juotos- tai hitsauskohta)

H Hitsauspeil muoviosien päittäishitsaus; hitsattavat osat painetaan hitsauspeiliä vasten, kunnes materiaali saavuttaa sulamispisteen; tämän jälkeen osat vedetään irti ja painetaan yhteen

I Kutistemuhvit kaapelipäiden ja -vyyhtien jne. kuumakutistus heijastinsuulakkeella

J Muovihitsauslanka hitsaustöihin

K Maalikaavinsarja

Lisätarvikkeiden täydellinen ohjelma katso www.metabo.com tai pääluettelo.

10 Korjaus

Sähkölaitteiden korjaukset saa suorittaa vain sähköalan ammattimies.

Korjauksen tarpeessa olevat Metabo- sähkötyökalut voidaan lähettää varaosalistalla annettuihin osoitteisiin.

Olkaa hyvät ja kuvatkaa lähetyksen yhteydessä havaittu vika.

11 Ympäristönsuojelu

Metabon pakkausmateriaalit soveltuvat sataprosenttisesti uusiokäyttöön.

Loppuunkäytetyt sähkötyökalut ja lisävarusteet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan kierrättää uusiokäyttöön.

Tämä käyttöohje on painettu kloorittomasti valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! EU-direktiivin 2002/96/EG mukaan koskien käytettyjä sähkö- ja elektroniikkalaitteita, käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöä säästävään kierrätykseen.

12 Tekniset tiedot

H 1600

Teho = 1600 W

Puhallusilman = Asento 1: 50 °C

Asento 2: 350 °C

Asento 3: 550 °C

Puhallusilman määrä = Asento 0: pois päältä

Asento 1: 250 l/min

Asento 2: 350 l/min

Asento 3: 500 l/min

Lämpötilannäyttö = -

Paino = 700

Tärinä = < 2,5 m/s ^2

HE 2000

Teho = 2000 W

Puhallusilman = Asento 1: 50 °C

Asento 2: 50-600 °C

Asento 3: 50-600 °C

Puhallusilman määrä = Asento 0: pois päältä

Asento 1: 250 l/min

Asento 2: 270 l/min

Asento 3: 500 l/min

Lämpötilannäyttö = -

Paino = 750

Tärinä = < 2,5 m/s ^2

g

HE 2300 Control

Teho = 2300 W

Puhallusilman = Asento 1: 50 °C

Asento 2: 50-650 °C

Asento 3: 50-650 °C

Puhallusilman määrä = Asento 0: pois päältä

Asento 1: 250 l/min

Asento 2: 270 l/min

Asento 3: 500 l/min

Lämpötilannäyttö = nestekidenäyttö

Paino = 750

Tärinä = < 2,5 m/s ^2

g

Oikeudet teknisiin muutoksiin pidätetään.

Mittausarvot ilmoitettu EN 60745 mukaan. Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
