HE 2300 Control - Pistolet termiczny METABO - Bezpłatna instrukcja obsługi

Typ produktu	Pistolet termiczny
Marka	Metabo
Model	HE 2300 Control
Waga	750 g
Moc (230 V)	2300 W
Moc (120 V)	1500 W
Temperatura powietrza	Poziom 1 : 50 °C ; Poziom 2 : 50-650 °C ; Poziom 3 : 50-650 °C
Przepływ powietrza	Poziom 0 : Wyłączony ; Poziom 1 : 250 l/min ; Poziom 2 : 270 l/min ; Poziom 3 : 500 l/min
Wyświetlacz temperatury	Wyświetlacz ciekłokrystaliczny (LCD)
Ustawienia	Oddzielne dla temperatury (suwak czerwony) i przepływu powietrza (suwak czarny)
Poziom ciśnienia akustycznego	< 70 dB (A)
Drgania	< 2,5 m/s²
Główne funkcje	Usuwanie farby, suszenie, odmrażanie, formowanie tworzyw sztucznych, lutowanie (miedzi), klejenie na gorąco, zgrzewanie tworzyw sztucznych
Dołączone akcesoria	Dysza szerokostrumieniowa, dysza deflektorowa, dysza reflektorowa, dysza szczelinowa, dysza do cięcia, dysza do zgrzewania, dysza redukcyjna, lustro do zgrzewania, rurki termokurczliwe, pręty do zgrzewania, zestaw skrobaków
Konserwacja i czyszczenie	Regularnie czyścić filtr powietrza ciepłą wodą za pomocą szczotki ; pozostawić do wyschnięcia przed ponownym montażem
Bezpieczeństwo	Elektroniczna kontrola temperatury ; ochrona przed przegrzaniem ; antypoślizgowe powierzchnie podparcia ; nie kierować na materiały łatwopalne ; używać w wentylowanym pomieszczeniu ; nosić okulary i rękawice
Części zamienne i naprawialność	Naprawy wyłącznie przez wykwalifikowanych elektryków ; używać oryginalnych akcesoriów Metabo
Informacje ogólne	Zgodny z normami europejskimi ; w 100% nadające się do recyklingu opakowanie ; nie wyrzucać do odpadów domowych

Często zadawane pytania - HE 2300 Control METABO

Jak ustawić temperaturę i przepływ powietrza w HE 2300 Control?

Regulacja odbywa się za pomocą dwóch suwaków: suwak czarny steruje przepływem powietrza (3 poziomy + wyłączenie), a suwak czerwony umożliwia płynną regulację temperatury od 50 do 650 °C. Wstępnie ustawiona temperatura pojawia się na wyświetlaczu LCD po 3 sekundach.

Jakie są dostępne poziomy temperatury?

Poziom 1: 50 °C (zimne powietrze); Poziom 2 i 3: płynna regulacja od 50 do 650 °C. Gorące powietrze dostępne od poziomu 2.

Czy mogę używać pistoletu termicznego do odmrażania rur wodnych?

Tak, HE 2300 Control jest przeznaczony do odmrażania zamarzniętych rur wodnych. Należy jednak zachować minimalną odległość 4 cm i nie kierować strumienia powietrza pionowo.

Jak wyczyścić filtr powietrza?

Odblokuj filtr powietrza za pomocą płaskiego śrubokrętu, wyjmij go, wyczyść ciepłą wodą za pomocą szczotki, a następnie pozostaw do całkowitego wyschnięcia przed ponownym zamontowaniem.

Co zrobić, jeśli urządzenie nie grzeje?

Najpierw sprawdź, czy filtr powietrza nie jest zatkany. Jeśli problem nadal występuje, elektroniczny system kontroli temperatury mógł włączyć zabezpieczenie. W przypadku napraw skontaktuj się z autoryzowanym serwisem Metabo.

Jakie akcesoria są kompatybilne z HE 2300 Control?

Dostępnych jest wiele akcesoriów: dysza szerokostrumieniowa, deflektorowa, reflektorowa, szczelinowa, do cięcia, do zgrzewania, redukcyjna, lustro do zgrzewania, rurki termokurczliwe i pręty do zgrzewania. Używaj wyłącznie oryginalnych akcesoriów Metabo.

Jak używać pistoletu w trybie stacjonarnym?

Umieść urządzenie na jego antypoślizgowych powierzchniach podparcia przeznaczonych do tego celu. Pistolet może być wtedy używany bez trzymania go w ręce, na przykład do podgrzewania nieruchomego elementu.

Jakie są podstawowe zasady bezpieczeństwa?

Nigdy nie patrz w dyszę; nie kieruj gorącego powietrza na materiały łatwopalne; nie używaj go jako suszarki do włosów; noś okulary i rękawice; pracuj w wentylowanym pomieszczeniu; nigdy nie pozostawiaj urządzenia bez nadzoru; pozostaw do ostygnięcia przed schowaniem.

Czy pistolet może być używany przez dzieci?

Nie, to narzędzie nie powinno być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach bez nadzoru. Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.

Jak utylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj go do odpadów domowych. Zgodnie z dyrektywą WEEE, oddaj go do punktu zbiórki w celu recyklingu. Opakowanie Metabo w 100% nadaje się do recyklingu.

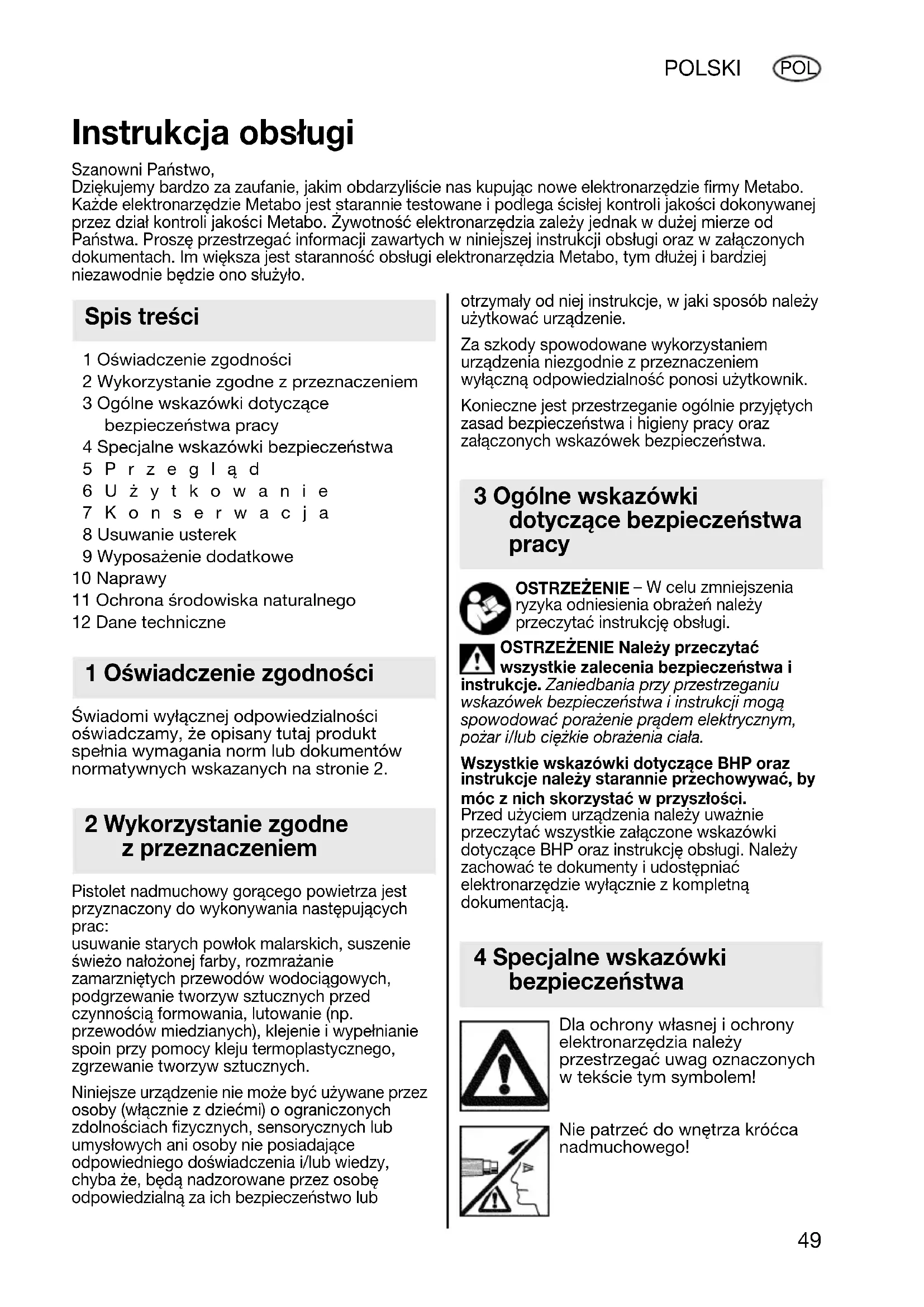

INSTRUKCJA OBSŁUGI HE 2300 Control METABO

Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im większa jest staranność obsługi elektronarzędzia Metabo, tym dłużej i bardziej niezawodnie będzie ono służyło.

Spis treści

1 Oświadczenie zgodności
2 Wykorzystanie zgodne z przeznaczeniem
3 Ogólne wskazówki dotyczące bezpieczeństwa pracy
4 Specjalne wskazówki bezpieczeństwa
5 Pr z e g l a d
6 Użytkowanie
7 Konserwacja
8 Usuwanie usterek
9 Wyposażenie dodatkowe
10 Naprawy
11 Ochrona środowiska naturalnego
12 Dane techniczne

1 Oświadczenie zgodności

Świadomi wyłącznej odpowiedzialności oświadczamy, że opisany tutaj produkt spełnia wymagania norm lub dokumentów normatywnych wskazanych na stronie 2.

2 Wykorzystanie zgodne z przeznaczeniem

Pistolet nadmuchowy gorącego powietrza jest przyznaczony do wykonywania następujących prac: usuwanie starych powłok malarskich, suszenie świeżo nałożonej farby, rozmrażanie zamarzniętych przewodów wodociągowych, podgrzewanie tworzyw sztucznych przed czynnością formowania, lutowanie (np. przewodów miedzianych), klejenie i wypełnianie spoin przy pomocy kleju termoplastycznego, zgrzewanie tworzyw sztucznych.

Niniejsze urządzenie nie może być używane przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osoby nie posiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że, będą nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje, w jaki sposób należy użytkować urządzenie.

Za szkody spowodowane wykorzystaniem urządzenia niezgodnie z przeznaczeniem wyłączną odpowiedzialność ponosi użytkownik.

Konieczne jest przestrzeganie ogólnie przyjętych zasad bezpieczeństwa i higieny pracy oraz załączonych wskazówek bezpieczeństwa.

3 Ogólne wskazówki dotyczące bezpieczeństwa pracy

OSTRZEŻENIE – W celu zmniejszenia ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie zalecenia bezpieczeństwa i

instrukcje. Zaniedbania przy przestrzeganiu wskazówek bezpieczeństwa i instrukcji mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia ciała.

Wszystkie wskazówki dotyczące BHP oraz instrukcje należy starannie przechowywać, by móc z nich skorzystać w przyszłości.

Przed użyciem urządzenia należy uważnie przeczytać wszystkie załączone wskazówki dotyczące BHP oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją.

4 Specjalne wskazówki bezpieczeństwa

Dla ochrony własnej i ochrony elektronarzędzia należy przestrzegać uwag oznaczonych w tekście tym symbolem!

Nie patrzeć do wnętrza króca nadmuchowego!

Pistoletu nadmuchowego gorącego powietrza nie należy kierować na materiały łatwopalne! Niestrożne wykorzystanie pistoletu nadmuchowego grozi pożarem.

Pistoletu nadmuchowego gorącego powietrza nie należy używać do suszenia włosów!

W czasie pracy należy stale nosić okulary ochronne i rękawice robocze!

Przy wykorzystaniu pistoletu nadmuchowego gorącego powietrza w pobliżu palnych materiałów lub wybuchowych gazów należy zachować ostrożność.

Strumień gorącego powietrza nie powinien być kierowany zbyt długo w jedno miejsce!

Ciepło może ulec przeniesieniu na materiały palne, pozostające poza zasięgiem wzroku.

Pistolet nadmuchowy gorącego powietrza należy użytkować wyłącznie w dobrze przewietrzanych pomieszczeniach!

Nie należy wdychać wydzielających się par!

Włączonego pistoletu nadmuchowego gorącego powietrza nie wolno pozostawiać bez nadzoru.

Po zakończeniu pracy należy ustawić pistolet nadmuchowy na powierzchniach podporowych i pozostawić do ochłodzenia przed umieszczeniem w miejscu przechowywania!

Groźba oparzenia: Nie dotykać gorącego króćca nadmuchowego.

Dzieci powinny znajdować się pod nadzorem, aby zagwarantować, że nie będą bawiły się tym urządzeniem.

5 Pr z e g l a d

Patrz strona 3.

1 (HE 2300 Control) ciekłokrystaliczny wyświetlacz temperatury
2 Przeciwpoślizgowe powierzchnie do odstawiania
3 Filtr powietrza
4 (HE 2000, HE 2300 Control) przełącznik (dwudzielny) Temperaturę i natężenie przepływu powietrza można regulować niezależnie od siebie. (H 1600) przełącznik suwakowy regulacji temperatury i natężenia przepływu powietrza

6 Uży t k o w a n i

Przed uruchomieniem urządzenia sprawdzić, czy napięcie i częstotliwość sieci wskazane na tabliczce znamionowej są zgodne z wartościami lokalnej sieci zasilającej.

Unikanie przegrzania: – Nie wolno pracować przy zatkanych filtrach powietrza. Filtry powietrza należy czyścić we właściwym czasie. – Nie blokować rury wydmuchowej. Zachowywać minimalną odległość 4 cm od obrabianego elementu i nie kierować strumienia powietrza prostopadle na obrabiany element.

Wykorzystanie stacjonarne

W przypadku stacjonarnego wykorzystania pistoletu nadmuchowego gorącego powietrza należy ustawić pistolet na przeciwpoślizgowych powierzchniach do odstawiania (2).

H 1600

Przy pomocy przełącznika suwakowego (4) można włączyć i wyłączyć urządzenie oraz dobrać jeden z 3 stopni wydajności dmuchawy i mocy grzania.

HE 2000, HE 2300 Control

Przy pomocy przełącznika dwudzielnego (4) można regulować temperaturę i natężenie przepływu powietrza niezależnie od siebie. Przy pomocy czarnego przełącznika suwakowego można włączyć i wyłączyć urządzenie oraz dobrać jeden z 3 stopni wydajności dmuchawy. Przy pomocy czerwonego suwaka regulacyjnego można regulować bezstopniowo temperaturę powietrza. Układ elektroniczny służy do kontrolowania temperatury, a tym samym do ochrony spirali grzewczej.

HE 2300 Control

W czasie regulowania temperatury powietrza przy pomocy czerwonego suwaka regulacyjnego można odczytać wstępnie dobraną temperaturę powietrza na ciekłokrystalicznym wyświetlaczu temperatury (1). Z chwilą dokonania wstępnego wyboru temperatury, wyświetlacz pokazuje po 3 sekundach temperaturę powietrza wylotowego (temperatura jest wskazywana w stopniach co 10°C).

Stopień dmuchawy I:

Stopień zimnego nadmuchu. Do szybkiego

ochłodzenia uprzednio ogrzanego przedmiotu. Do szybkiego ochłodzenia pistoletu (po zakończeniu pracy).

Stopień dmuchawy II:

Pierwszy stopień podgrzewania (przy zmniejszonej prędkości obrotowej). Do ostrożnego podgrzewania przedmiotów. Na skutek podgrzania powietrze rozszerza się (zwiększa objętość), co zapewnia wzrost natężenia przepływu.

Stopień dmuchawy III:

Drugi stopień podgrzewania. Zapewnia maksymalny przepływ powietrza.

7 Konserwacja

Czyszczenie filtra powietrza

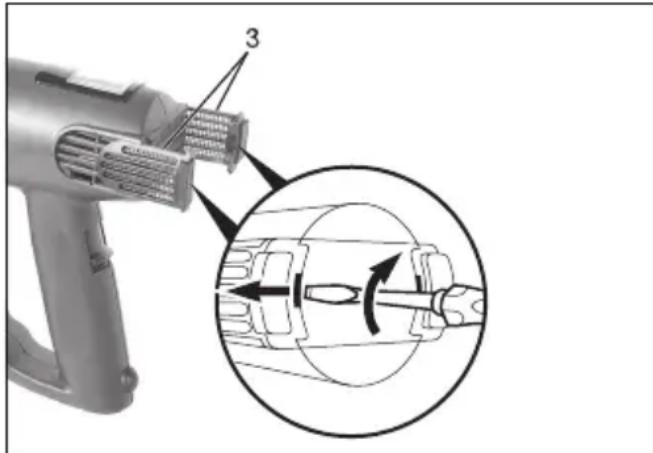

Zwolnić filtr powietrza (3) przy pomocy płaskiego wkrętaka i wyjąć go z urządzenia. Oczyscić filtr przy pomocy ciepłej wody i szczoteczki. Pozostawić do dokładnego wysuszenia i na powrót włożyć filtr do pistoletu nadmuchowego.

8 Usuwanie usterek

HE 2300 Control: Procesy włączania powodują krótkotrwałe spadki napięcia. Przy niekorzystnych warunkach zasilania sieciowego mogą wystąpić niekorzystne oddziaływania na inne urządzenia. Przy impedancjach sieciowych mniejszych niż 0,4 om nie należy oczekiwać żadnych zakłóceń.

9 Wyposażenie dodatkowe

Należy stosować wyłącznie oryginalne wyposażenie dodatkowe firmy Metabo.

Wyposażenie dodatkowe jest dostępne w specjalistycznych placówkach handlowych.

W celu wyboru właściwego wyposażenia dodatkowego należy podać sprzedawcy dokładny typ posiadanego elektronarzędzia.

Dostępne wyposażenie dodatkowe przedstawiono na rysunkach na stronie 4.

A Dysza szerokostrumieniowa suszenie powłok lakierniczych, usuwanie starych powłok

B Dysza promieniująca usuwanie starych powłok lakieru z powierzchni ram okiennych

C Dysza odchylająca podgrzewanie tworzyw sztucznych przed formowaniem, zaciskanie węży termokurczliwych

D Schlitzdüse zgrzewanie nakładkowe plandek i folii PVC

E Dysza do przecinania cięcie prostoliniowe i kształtowe sztywnych tworzyw piankowych (np. styropianu)

F Dysza do zgrzewania

G Dysza zweekowa (tylko HE 2000, HE 2300 Control) do precyzyjnego, punktowego podgrzewania (np. miejsc lutowania i zgrzewania)

H Lusterko do zgrzewania Zgrzewanie kształtek z tworzywa sztucznego metodą na styk. Kształtki przeznaczone do zgrzania są dociskane do lusterka aż do osiągnięcia temperatury topnienia materiału. Kształtki należy wówczas zsunąć z lusterka i docisnąć do siebie.

I Węże termokurczliwe do zaciskania na końcówkach przewodów, wiązkach kablowych itp. przez podgrzanie przy pomocy dyszy odchylającej

J Drut do zgrzewania z tworzywa sztucznegodo zgrzewania

K Zdzierak do lakieru

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.

10 Naprawy

Naprawy elektronarzędzi mogą być wykonywane wyłącznie przez specjalistów elektryków!

Elektronarzędzia Metabo wymagające naprawy mogą zostać przesłane na adresy podane na liście części zamiennych.

Przy każdej przesyłce do naprawy prosimy o podanie stwierdzonych usterek.

11 Ochrona środowiska naturalnego

Opakowania stosowane przez firmę Metabo nadają się w 100% do powtórnego zagospodarowania.

Zużyte elektronarzędzia i wyposażenie dodatkowe zawierają duże ilości wartościowych surowców i tworzyw sztucznych, które można również zagospodarować powtórnie.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów domowych! Zgodnie z wytyczną

europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

12 Dane techniczne

H 1600

Moc = 1600 W

Temperatura powietrza = stopień 1: 50 °C stopień 2: 350 °C stopień 3: 550 °C

Natężenie = stopień 0: wyłączony przepływu stopień 1: 250 l/min stopień 2: 350 l/min stopień 3: 500 l/min

Wyświetlacz = - temperatury

Masa = 700

Poziom ciśnienia = < 70 dB (A) akustycznego

Drgania = < 2,5 m/s ^2

HE 2000

Moc = 2000 W

Temperatura powietrza = stopień 1: 50 °C stopień 2: 50-600 °C stopień 3: 50-600 °C

Natężenie = stopień 0: wyłączony przepływu stopień 1: 250 l/min stopień 2: 270 l/min stopień 3: 500 l/min

Wyświetlacz = - temperatury

Masa = 750

Poziom ciśnienia = < 70 dB (A) akustycznego

Drgania = < 2,5 m/s ^2

HE 2300

Moc = 2300 W

Temperatura powietrza = stopień 1: 50 °C stopień 2: 50-650 °C stopień 3: 50-650 °C

Natężenie = stopień 0: wyłączony przepływu stopień 1: 250 l/min stopień 2: 270 l/min stopień 3: 500 l/min

Wyświetlacz = wyświetlacz temperatury ciekłokrystaliczny

Masa = 750

Poziom ciśnienia = < 70 dB (A) akustycznego

Drgania = < 2,5 m/s ^2

Zmiany podyktowane potrzebami postępu technicznego zastrzeżone.

Wartości pomiarów ustalone w oparciu o EN 60745. Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).
