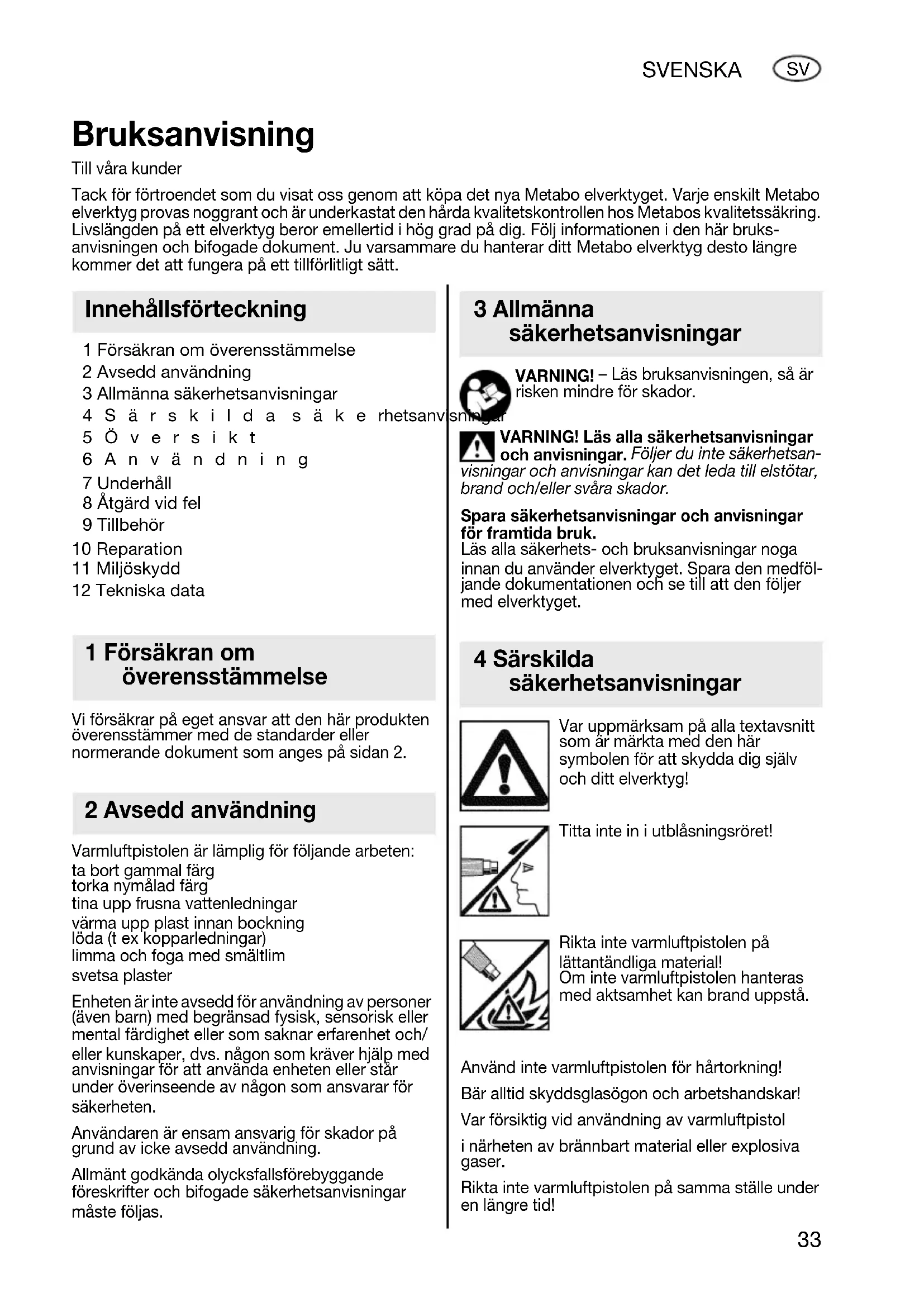

BRUKSANVISNING HE 2300 Control METABO

Tack för förtroendet som du visat oss genom att köpa det nya Metabo elverktyget. Varje enskilt Metabo elverktyg provas noggrant och är underkastat den härda kvalitetskontrollen hos Metabos kvalitetssäkring. Livslängden på ett elverktyg beror emellertid i hög grad på dig. Följ informationen i den här bruksanvisningen och bifogade dokument. Ju varsammare du hanterar ditt Metabo elverktyg desto längre kommer det att fungera på ett tillförlitligt sätt.

Innehållsförteckning

1 Försäkran om överensstämmelse
2 Avsedd användning
3 Allmänna säkerhetsanvisningar
4 S ä r s k i l d a s ä k e rhetsanv
5 Ö versikt
6 An v ä nd n i n g
7 Underhåll
8 Åtgärd vid fel
9 Tillbehör
10 Reparation
11 Miljöskydd
12 Tekniska data

1 Försäkran om överensstämmelse

Vi försäkrar på eget ansvar att den här produkten överensstämmer med de standarder eller normerande dokument som anges på sidan 2.

2 Avsedd användning

Varmluftpistolen är lämplig för följande arbeten: ta bort gammal färg

torka nýmålad färg

tina upp frusna vattenledningar

värma upp plast innan bockning löda (t ex kopparledningar)

limma och foga med smältlim

svetsa plaster

Enheten är inte avsedd för användning av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda enheten eller står under överinseende av någon som ansvarar för säkerheten.

Användaren är ensam ansvarig för skador på grund av icke avsedd användning.

Allmänt godkända olycksfallsförebyggande föreskrifter och bifogade säkerhetsanvisningar måste följas.

3 Allmänna säkerhetsanvisningar

WARNING! – Läs bruksanvisningen, så är risken mindre för skador.

WARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs alla säkerhets- och bruksanvisningar noga innan du använder elverktyget. Spara den medföljande dokumentationen och se till att den följer med elverktyget.

4 Särskilda säkerhetsanvisningar

Var uppmärksam på alla textavsnitt som är märkta med den här symbolen för att skydda dig själv och ditt elverktyg!

Titta inte in i utblåsningsröret!

Rikta inte varmluftpistolen på lättantändliga material! Om inte varmluftpistolen hanteras med aktsamhet kan brand uppstå.

Använd inte varmluftpistolen för hårtorkning!

Bär alltid skyddsglasögon och arbetshandskar!

Var försiktig vid användning av varmluftpistol

i närheten av brännbart material eller explosiva gaser.

Rikta inte varmluftpistolen på samma ställe under en längre tid!

Värme kan nå brännbart material som finns utom synhåll.

Använd varmluftpistolen endast i väl ventilerade utrymmen!

Andas inte in de ångor som bildas!

Lämna inte varmluftpistolen utan uppsikt så länge den är i gång.

Ställ varmluftpistolen på ställytan efter användning och låt den svalna innan den ställs undan!

Risk för brännskada: vidrör inte det heta utblåsningsröret.

Håll barnen under uppsikt, så att de inte leker med enheten.

5 Översikt

Se sidan 3.

1 (HE-2300 control)

LCD-temperaturindikator

2 Glidsäkra ställytor

3 Luftfilter

4 (HE 2000, HE 2300 Control)

Brytare (tvådelad)

Lufttemperatur och luftgenomströmning kan ställas in oberoende av varandra.

(H 1600)

Skjutbrytare för att ställa in lufttemperatur och luftgenomströmning

6 An v ä n d n i n

Innan start ska du jämföra nätspänning och nätfrekvens som står på typskylten om de överensstämmer med ditt elnät.

Undvik överhettning:

- Arbeta inte med igensatta luftfilter.

Rengör luftfiltret i god tid.

- Blockera inte utblåsningsröret. Håll ett minsta avständ på 4 cm till arbetsstycket och rikta inte luftstrålen lodrätt mot arbetsstycket.

Stationär användning

Ställ varmluftpistolen på de glidsäkra ställytorna (2) vid stationär användning.

H 1600

Med skjutbrytaren (4) kan du sätta på och stänga av apparaten och välja mellan 3 fläkt- och värmelägen.

HE 2000, HE 2300 Control

Med den tvådelade brytaren (4) går det att ställa in lufttemperaturen och luftgenomströmningen

oberoende av varandra. Med den svarta skjutbrytaren kan du sätta på och stänga av apparaten och välja mellan 3 fläktlägen. Du kan ställa in lufttemperaturen steglöst med det röda skjutreglaget.

Elektroniken är avsedd för temperatur-övervakning och skyddar värmespiralen.

HE 2300 Control

När lufttemperaturen ställs in med det röda skjutreglaget kan den förinställda lufttemperaturen avläsas i LCD-temperaturindikatorn (1). Sedan temperaturen förinställts visar displayen temperaturen på den utströmmande luften efter 3 sekunder. (Den visas i 10°C steg.).

Fläktsteg I:

Kallblåsningssteg. För att snabbt kyla ned ett arbetsstycke som har värmts upp. För att snabbt kyla ned apparaten (efter att arbetet har avslutats).

Fläktsteg II:

Första varmblåsningssteget (med reducerat varvtal). För att försiktigt värma arbetsstycken. Eftersom luften värms upp, tänjs den ut (större volym), vilket innebär större luftgenomflöde.

Fläktsteg III:

Andra varmblåsningssteget. För maximalt luftgenomflöde.

7 Wartung

Rengöra luftfilter

Lossa luftfiltret (3) med en spårskruvmejsel och dra ut det ur apparaten. Rengör det därefter med varmt vatten och en borste.

Låt det torka ordentligt och sätt in det i apparaten.

8 Åtgärder vid fel

HE 2300 Control: När du slår på maskinen kan den ge korta spänningsfall. Om elanslutningen inte är så bra, kan det påverka andra maskiner. Om nätimpedansen är lägre än 0,4 bör det inte vara några problem.

9 Tillbehör

Använd endast originaltillbehör från Metabo.

Vänd dig till din återförsäljare när du behöver tillbehör.

Meddela återförsäljaren ditt elverktygs exakta typ för rätt val av tillbehör.

Möjliga tillbehör, se fig. på sidan 4.

A Bredstrålemunstycke Torkning, borttagning av gammal färg
B Riktat munstycke Borttagning av gammal färg på fönsterkarmar

C Reflekterande munstycke Uppvärmning av plaster innan bockning; Krympning av t ex krympslangar

D Bredslitsmunstycke Överlappsvetsning av presenningar och folier av PVC

E Skärmunstycke Raka snitt och kurvsnitt i hård skumplast (t ex frigolit)

F Svetsmunstycke

G Reducermunstycke (endast HE 2000, HE 2300 Control) För koncentrerad uppvärmning (t ex på löd- och svetsställen)

H Svetsspegel Stumsvetsning av plastdetaljer. De detaljer som ska svetsas samman trycks mot svetsspegeln tills materialets smältpunkt uppnås. Sedan tas de bort från spegeln och trycks ihop.

I Kry mpslangar Krympning av kabeländar, kabelknippen osv genom uppvärmning med reflekterande munstycke

J Plastsvetstråd För svetsning

K Färgskrapningssats

Det kompletta tillbehörssortimentet hittar du på www.metabo.com eller i huvudkatalogen.

10 Reparation

Endast behörig elektriker får utföra reparationer på elverktyg!

Metabo elverktyg som behöver repareras kan sändas in till de adresser som anges i reservdelslistan.

Glöm inte att även ange felet när du skickar in ett verktyg för reparation.

11 Miljöskydd

Metabos förpackningar kan återvinnas till 100%.

Uttjänta elverktyg innehåller stora mängder värdefulla råmaterial och plaster, som även kan tillföras en återvinningsprocess.

Den här bruksanvisningen är tryckt på papper med klorfri blekning.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EUdirektiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt hármoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

12 Tekniska data

H 1600

Effekt = 1600 W

Lufttemperatur = Läge 1: 50 °C

Läge 2: 350 °C

Läge 3: 550 °C

Luftgenomströmning = Läge 0: Från

Läge 1: 250 l/min

Läge 2: 350 l/min

Läge 3: 500 l/min

Temperaturindikator = -

Vikt = 700

Ljudtrycksnivå = < 70 dB (A)

Vibration = < 2,5 m/s ^2

HE 2000

Effekt = 2000 W

Lufttemperatur = Läge 1: 50 °C

Läge 2: 50-600 °C

Läge 3: 50-600 °C

Luftgenomströmning = Läge 0: Från

Läge 1: 250 l/min

Läge 2: 270 l/min

Läge 3: 500 l/min

Temperaturindikator = -

Vikt = 750

Ljudtrycksnivå = < 70 dB (A)

Vibration = < 2,5 m/s ^2

HE 2300 Control

Effekt = 2300 W

Lufttemperatur = Läge 1: 50 °C

Läge 2: 50-650 °C

Läge 3: 50-650 °C

Luftgenomströmning = Läge 0: Från

Läge 1: 250 l/min

Läge 2: 270 l/min

Läge 3: 500 l/min

Temperaturindikator = LCD-display

Vikt = 750

Ljudtrycksnivå = < 70 dB (A)

Vibration = < 2,5 m/s ^2

Med förbehåll för ändringar i enlighet med tekniska framsteg.

Mätvärden fastställda enligt EN 60745. Angivna tekniska data tar även hänsyn till toleranser (motsvarande respektive gällande standard).
