Produkttyp	Heißluftpistole
Marke	Metabo
Modell	HE 2300 Control
Gewicht	750 g
Leistung (230 V)	2300 W
Leistung (120 V)	1500 W
Lufttemperatur	Stufe 1: 50 °C; Stufe 2: 50-650 °C; Stufe 3: 50-650 °C
Luftdurchsatz	Stufe 0: Aus; Stufe 1: 250 l/min; Stufe 2: 270 l/min; Stufe 3: 500 l/min
Temperaturanzeige	Flüssigkristallanzeige (LCD)
Einstellungen	Getrennt für Temperatur (roter Schieber) und Luftdurchsatz (schwarzer Schieber)
Schalldruckpegel	< 70 dB (A)
Vibrationen	< 2,5 m/s²
Hauptfunktionen	Entfernen von Farbe, Trocknen, Enteisen, Kunststoffverformung, Löten (Kupfer), Schmelzkleben, Kunststoffschweißen
Im Lieferumfang enthaltene Zubehörteile	Breitstrahldüse, Ablenkdüse, Reflektordüse, Schlitzdüse, Schneidedüse, Schweißdüse, Reduzierdüse, Schweißspiegel, Schrumpfschläuche, Schweißstäbe, Kratzset
Wartung und Reinigung	Reinigen Sie den Luftfilter regelmäßig mit einer Bürste unter heißem Wasser; vor dem Wiedereinbau trocknen lassen
Sicherheit	Elektronische Temperaturüberwachung; Überhitzungsschutz; rutschfeste Standflächen; nicht auf brennbare Materialien richten; in belüftetem Raum verwenden; Schutzbrille und Handschuhe tragen
Ersatzteile und Reparierbarkeit	Reparaturen nur durch qualifizierte Elektriker; Original-Metabo-Zubehör verwenden
Allgemeine Informationen	Entspricht den europäischen Normen; 100% recyclingfähige Verpackung; nicht im Hausmüll entsorgen

Häufig gestellte Fragen - HE 2300 Control METABO

Wie stelle ich Temperatur und Luftdurchsatz am HE 2300 Control ein?

Die Einstellung erfolgt mit zwei Schiebern: Der schwarze Schieber regelt den Luftdurchsatz (3 Stufen + Aus) und der rote Schieber ermöglicht eine stufenlose Temperatureinstellung von 50 bis 650 °C. Die vorgewählte Temperatur wird nach 3 Sekunden auf dem LCD-Display angezeigt.

Welche Temperaturstufen sind verfügbar?

Stufe 1: 50 °C (Kaltluft); Stufe 2 und 3: stufenlose Einstellung von 50 bis 650 °C. Heißluft ist ab Stufe 2 verfügbar.

Kann ich die Heißluftpistole zum Enteisen von Wasserleitungen verwenden?

Ja, der HE 2300 Control ist zum Enteisen von gefrorenen Wasserleitungen vorgesehen. Achten Sie jedoch auf einen Mindestabstand von 4 cm und richten Sie den Luftstrom nicht senkrecht.

Wie reinige ich den Luftfilter?

Entriegeln Sie den Luftfilter mit einem Schlitzschraubendreher, nehmen Sie ihn heraus, reinigen Sie ihn mit einer Bürste unter heißem Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zuerst, ob der Luftfilter verstopft ist. Wenn das Problem weiterhin besteht, hat möglicherweise die elektronische Temperaturüberwachung einen Schutz ausgelöst. Wenden Sie sich für Reparaturen an einen autorisierten Metabo-Kundendienst.

Welches Zubehör ist mit dem HE 2300 Control kompatibel?

Es ist zahlreiches Zubehör erhältlich: Breitstrahldüse, Ablenkdüse, Reflektordüse, Schlitzdüse, Schneidedüse, Schweißdüse, Reduzierdüse, Schweißspiegel, Schrumpfschläuche und Schweißstäbe. Verwenden Sie ausschließlich Original-Metabo-Zubehör.

Wie verwende ich die Pistole im stationären Modus?

Stellen Sie das Gerät auf die dafür vorgesehenen rutschfesten Standflächen. Die Pistole kann dann ohne Festhalten verwendet werden, z. B. zum Erhitzen eines festen Werkstücks.

Welche grundlegenden Sicherheitshinweise gibt es?

Blicken Sie niemals in die Düse; richten Sie die Heißluft nicht auf brennbare Materialien; verwenden Sie sie nicht als Haartrockner; tragen Sie Schutzbrille und Handschuhe; arbeiten Sie in einem belüfteten Raum; lassen Sie das Gerät nie unbeaufsichtigt; lassen Sie es vor dem Verstauen abkühlen.

Darf die Pistole von Kindern verwendet werden?

Nein, dieses Werkzeug darf nicht von Personen (einschließlich Kindern) mit eingeschränkten Fähigkeiten ohne Aufsicht verwendet werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Gemäß der WEEE-Richtlinie geben Sie es an einer Sammelstelle zum Recycling ab. Die Metabo-Verpackung ist zu 100 % recyclingfähig.

BEDIENUNGSANLEITUNG HE 2300 Control METABO

Erhard Krauß, Geschäftsführung

© 2009 Metabowerke GmbH, 72622 Nürtingen, Germany

HE 2300 Control 1 2 3 4 2 metabo 650°C

HE 2000

metabo 2 3 4 2

H 1600

metabo 2 3 4 2

A

l=50 mm: 6.30001 l=75 mm: 6.30002

B

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, um so länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Benutzung
7 Wartung
8 Störungsbeseitigung
9 Z u b e h ö r
10 Reparatur
11 Umweltschutz
12 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen oder normativen Dokumenten übereinstimmt.

2 Bestimmungsgemäße Verwendung

Das Heißluftgebläse ist für folgende Arbeiten geeignet:

Entfernen alter Farbanstriche, Trocknen frisch aufgetragener Farbe, Auftauen gefrorener Wasserleitungen, Erwärmen von Kunststoffen vor dem Verformen, Löten (z.B. von Kupferleitungen), Kleben und Verfugen mit Schmelzklebstoffen, Schweißen von Kunststoffen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein

anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Schauen Sie nicht in das Ausblasrohr!

Richten Sie das Heißluftgebläse nicht auf leicht entflammbare Materialien! Wenn mit dem Heißluftgebläse nicht sorgsam umgegangen wird, kann ein Brand entstehen.

Verwenden Sie das Heißluftgebläse nicht zum Haaretrocknen!

Tragen Sie stets Schutzbrille und Arbeitshandschuhe!

Vorsicht bei Gebrauch des Heißluftgebläses in der Nähe brennbarer Materialien oder explosiver Gase.

Richten Sie das Heißluftgebläse nicht längere Zeit auf eine Stelle!

Wärme kann zu brennbaren Materialien gelangen, die sich außer Sichtweite befinden.

Benutzen Sie das Heißluftgebläse nur in gut belüfteten Räumen!

Atmen Sie entstehende Dämpfe nicht ein!

Lassen Sie das Heißluftgebläse nicht unbeaufsichtigt, solange es in Betrieb ist.

Stellen Sie das Heißluftgebläse nach Gebrauch auf den Standflächen ab und lassen Sie es abkühlen, ehe es aufbewahrt wird!

Verbrennungsgefahr: Berühren Sie nicht das heiße Ausblasrohr.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

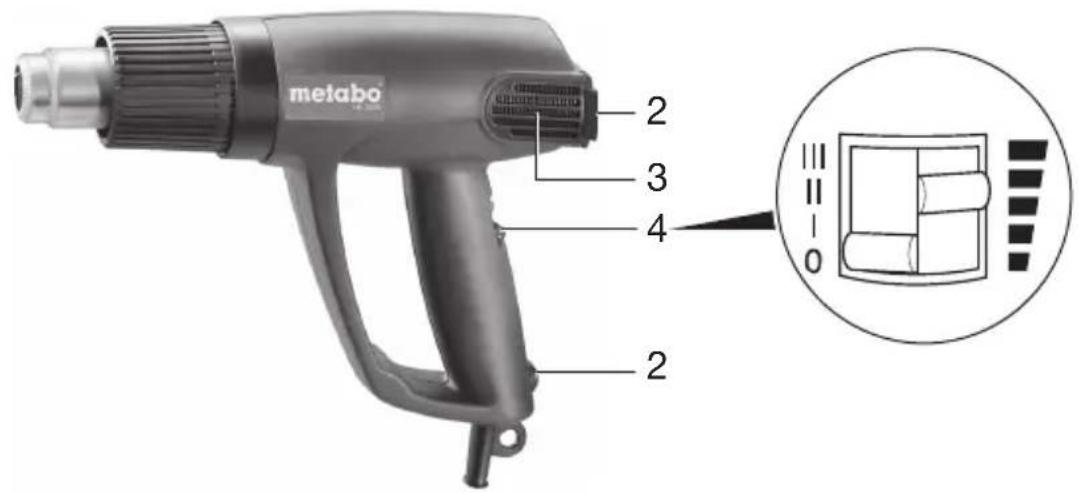

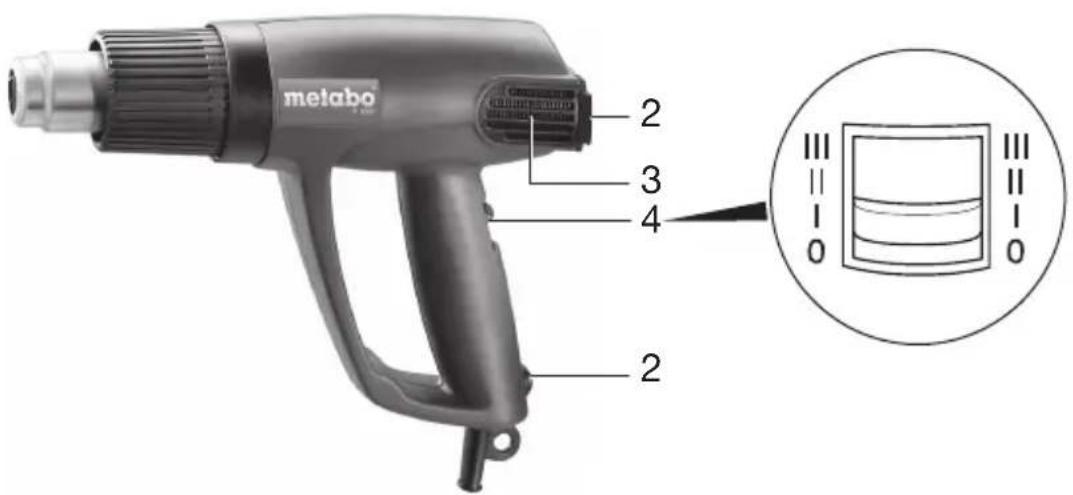

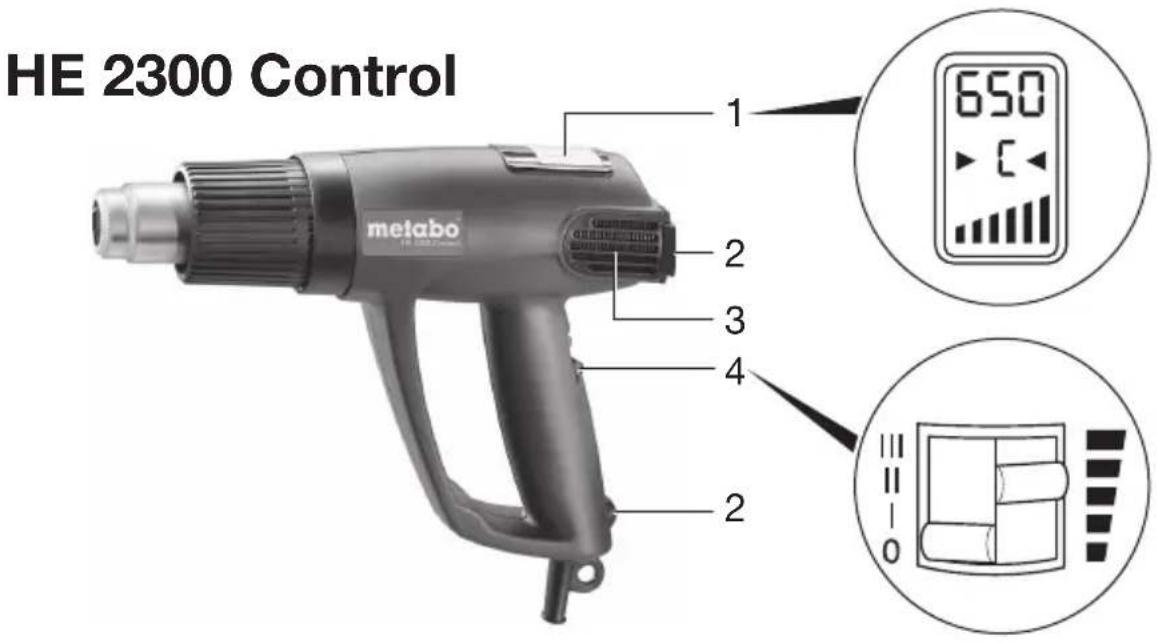

5 Überblick

Siehe Seite 3.

1 (HE 2300 Control) LCD-Temperaturanzeige
2 Rutschfeste Standflächen
3 Luftfilter
4 (HE 2000, HE 2300 Control)
Schalter (zweigeteilt)
Lufttemperatur und Luftdurchfluss können unabhängig voneinander eingestellt werden. (H 1600)
Schiebeschalter zur Einstellung von
Lufttemperatur und Luftdurchfluss

6 Benutzung

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Überhitzung vermeiden:

- Nicht mit verstopften Luftfiltern arbeiten. Luftfilter rechtzeitig reinigen.

- Ausblasrohr nicht blockieren.

Einen Mindestabstand von 4 cm zum Werkstück einhalten und dabei den Luftstrahl nicht senkrecht auf das Werkstück richten.

Standbetrieb

Zur Verwendung im Standbetrieb das Heißluftgebläse auf den rutschfesten Standflächen (2) abstellen.

H 1600

Mit dem Schiebeschalter (4) können Sie das Gerät ein- und ausschalten und zwischen 3 Gebläse- und Heizstufen wählen.

HE 2000, HE 2300 Control

Mit dem zweigeteilten Schalter (4) lassen sich die Lufttemperatur und der Luftdurchfluss unabhängig voneinander einstellen.

Mit dem schwarzen Schiebeschalter können Sie das Gerät ein- und ausschalten und zwischen 3 Gebläsestufen wählen.

Mit dem roten Schieberegler können Sie die Lufttemperatur stufenlos einstellen.

Die Elektronik dient zur Temperaturüberwachung und somit zum Schutz der Heizspirale.

HE 2300 Control

Beim Einstellen der Lufttemperatur mit dem roten Schieberegler kann die vorgewählte Lufttemperatur in der LCD-Temperaturanzeige (1) abgelesen werden.

Nachdem die Temperatur vorgewählt wurde, zeigt die Anzeige nach 3 Sekunden die Temperatur der austretenden Luft- an. (Sie wird in 10 °C Schritten angezeigt).

Gebläsestufe I:

Kaltblasstufe. Zum schnelleren Abkühlen eines zuvor erwärmten Werkstücks. Zum schnelleren Abkühlen des Gerätes (nach Beendigung der Arbeit).

Gebläsestufe II:

Erste Warmblasstufe (mit reduzierter Drehzahl). Zum vorsichtigen Erwärmen von Werkstücken. Durch die Erwärmung der Luft dehnt sie sich aus (Volumenvergrößerung) wodurch sich ein größerer Luftdurchfluss ergibt.

Gebläsestufe III:

Zweite Warmblasstufe. Für maximalen Luftdurchfluss.

7 Wartung

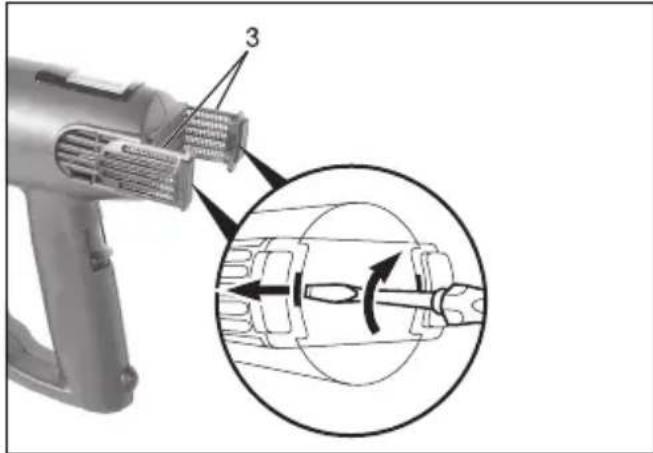

Luftfilter reinigen

Luftfilter (3) mit flachem Schraubendreher entriegeln und aus dem Gerät herausziehen. Anschließend mit warmem Wasser und einer Bürste reinigen. Gut trocknen lassen und in das Gerät einsetzen.

8 Störungsbeseitigung

HE 2300 Control: Einschaltvorgänge erzeugen kurzzeitige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,4 Ohm sind keine Störungen zu erwarten.

9 Z u b e h ö r

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

Zur Auswahl des richtigen Zubehörs teilen Sie dem Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

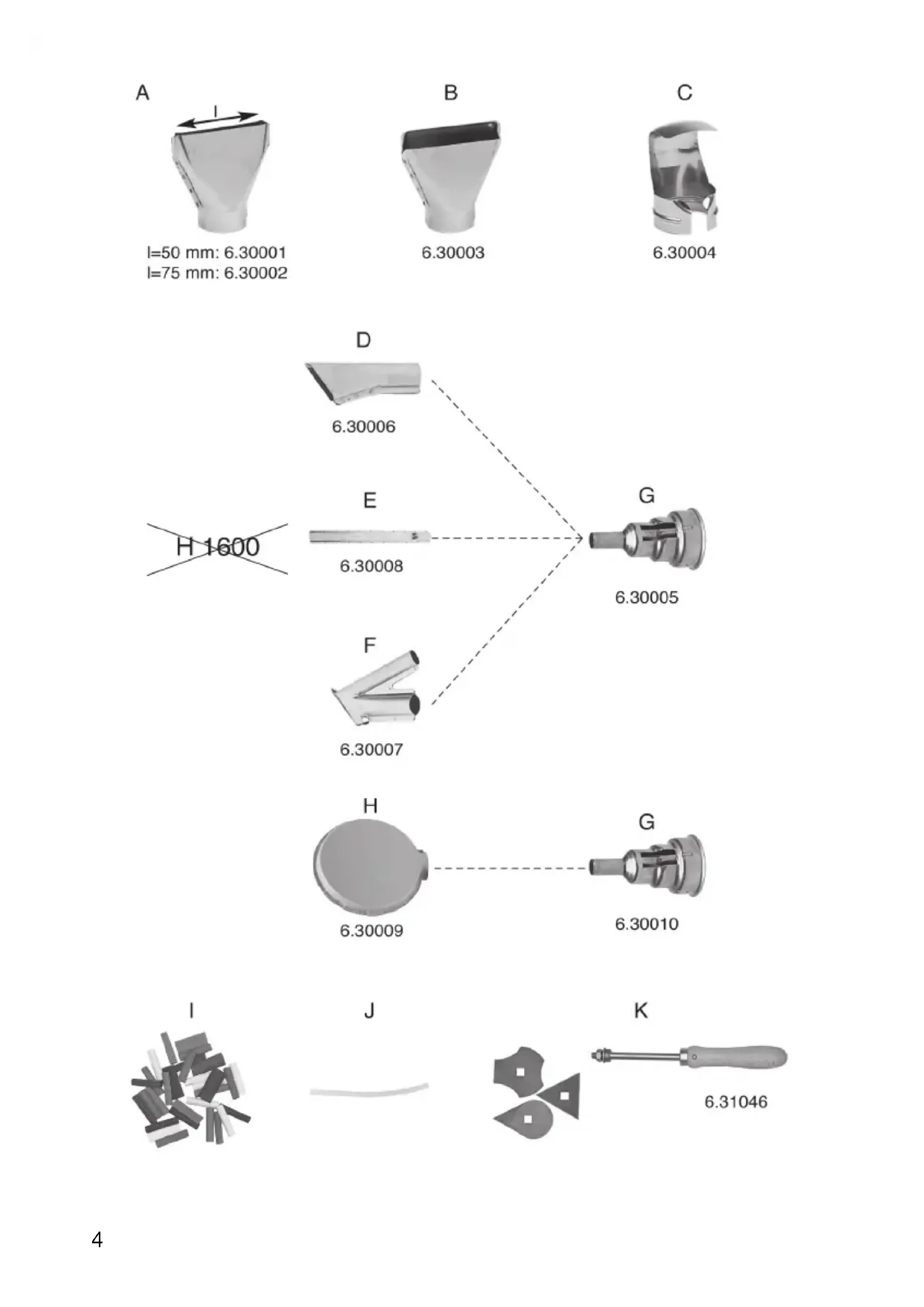

Mögliches Zubehör siehe Abbildungen auf Seite 4.

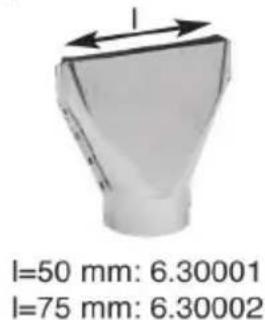

A Breitstrahldüse Trocknen, Entfernen alter Farbanstriche

B Abstrahldüse Entfernen alter Farbanstriche an Fensterrahmen

C Reflektordüse Erwärmen von Kunststoffen vor dem Verformen; Aufschrumpfen von Schrumpfschläuchen

D Schlitzdüse Überlapp-Verschweißen von PVC-Planen und Folien

E Schneiddüse gerade und geschweifte Schnitte in Hartschäumen (z. B. Styropor)

F Schweißdüse

G Reduzierdüse (nur HE 2000, HE 2300 Control) zum punktgenauen Erhitzen (z. B. von Löt- und Schweißstellen)

H Schweißspiegel Stumpfschweißen von Kunststoff-teilen Die zu verschweißenden Teile werden an den Schweißspiegel gedrückt, bis das Material den Schmelzpunkt erreicht. Dann werden sie abgezogen und zusammengedrückt.

I Schrumpfschläuche Einschrumpfen von Kabelenden, Kabelsträngen usw. durch Erwärmen mit der Reflektordüse

J Kunststoffschweißdraht für Schweißarbeiten

K Farbschaber-Set

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

10 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

11 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

12 Technische Daten

H 1600

Leistung = 1600 W

Lufttemperatur = Stufe 1: 50 °C

Stufe 2: 350 °C

Stufe 3: 550 °C

Luftdurchfluss = Stufe 0: Aus

Stufe 1: 250 l/min

Stufe 2: 350 l/min

Stufe 3: 500 l/min

Temperaturanzeige = -

Gewicht = 700

Schalldruckpegel = < 70 dB (A)

Vibration = < 2,5 m/s ^2

HE 2000

Leistung = 2000 W

Lufttemperatur = Stufe 1: 50 °C

Stufe 2: 50-600 °C

Stufe 3: 50-600 °C

Luftdurchfluss = Stufe 0: Aus

Stufe 1: 250 l/min

Stufe 2: 270 l/min

Stufe 3: 500 l/min

Temperaturanzeige = -

Gewicht = 750

Schalldruckpegel = < 70 dB (A)

Lufttemperatur = Stufe 1: 50 °C

Stufe 2: 50-650 °C

Stufe 3: 50-650 °C

Luftdurchfluss = Stufe 0: Aus

Stufe 1: 250 l/min

Stufe 2: 270 l/min

Stufe 3: 500 l/min

Temperaturanzeige = LCD-Anzeige

Gewicht = 750

Schalldruckpegel = < 70 dB (A)

Vibration = < 2,5 m/s ^2

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).
