WG711E - χλοοκοπτικό WORX - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρική χορτοκοπτική μηχανή με καλώδιο
Μάρκα	Worx
Μοντέλο	WG711E
Ονομαστική τάση	220-240 V ~ 50/60 Hz
Ταχύτητα χωρίς φορτίο	3500 min⁻¹
Πλάτος κοπής	40 cm
Ύψος κοπής	20-70 mm
Αριθμός θέσεων κοπής	6
Χωρητικότητα κάδου συλλογής	50 L
Βάρος μηχανήματος	18,3 kg
Στάθμη ηχητικής πίεσης	83 dB(A)
Στάθμη ηχητικής ισχύος	96 dB(A)
Μετρούμενη τιμή δόνησης	5,0 m/s²
Τύπος λεπίδας	Περιστρεφόμενη μεταλλική λεπίδα
Λειτουργία τεμαχισμού (mulching)	Ναι (χωρίς κάδο, κλειστό κάλυμμα)
Αναδιπλούμενη λαβή	Ναι, για αποθήκευση
Ένδειξη πλήρωσης κάδου	Παράθυρο προβολής
Παρεχόμενα αξεσουάρ	Κάδος, κλειδί, γάντζος καλωδίου, σφιγκτήρας καλωδίου, κουμπί λαβής
Κλάση προστασίας	II (διπλή μόνωση)
Συνιστώμενο μήκος καλωδίου επέκτασης	≤ 10 m, διατομή ≥ 1,0 mm²

Συχνές ερωτήσεις - WG711E WORX

Πώς να συναρμολογήσετε τη χορτοκοπτική μηχανή Worx WG711E;

Στερεώστε το στήριγμα της κάτω λαβής στο σασί, στη συνέχεια βιδώστε την κάτω λαβή. Τοποθετήστε την πάνω λαβή και σφίξτε τις βίδες. Χρησιμοποιήστε τους σφιγκτήρες καλωδίου για να στερεώσετε το καλώδιο. Συναρμολογήστε τον κάδο συλλογής συνδέοντας τα δύο μισά και στερεώνοντας τη λαβή. Τέλος, σηκώστε το κάλυμμα ασφαλείας και τοποθετήστε τον κάδο.

Πώς να ρυθμίσετε το ύψος κοπής;

Πριν από οποιαδήποτε ρύθμιση, περιμένετε την πλήρη διακοπή της λεπίδας. Πιέστε το εξωτερικό χειριστήριο ρύθμισης (6) σηκώνοντας ή χαμηλώνοντας τη χορτοκοπτική μηχανή για να φτάσετε το επιθυμητό ύψος. Οι 6 θέσεις κυμαίνονται από 20 mm (θέση 6) έως 70 mm (θέση 1).

Πώς να ξεκινήσετε και να σταματήσετε τη χορτοκοπτική μηχανή;

Συνδέστε πρώτα το καλώδιο επέκτασης στη χορτοκοπτική μηχανή και στη συνέχεια στην πρίζα. Για να ξεκινήσετε, πατήστε και κρατήστε πατημένο το κουμπί ασφαλείας (2), στη συνέχεια ωθήστε τον μοχλό διακόπτη (1) προς τη λαβή. Αφήστε το κουμπί ασφαλείας. Για να σταματήσετε, αφήστε τον μοχλό διακόπτη.

Ποιες προφυλάξεις ασφαλείας πρέπει να ληφθούν;

Φοράτε κλειστά παπούτσια και μακρύ παντελόνι. Επιθεωρήστε την περιοχή κοπής για να αφαιρέσετε πέτρες ή αντικείμενα. Μην κουρεύετε ποτέ ξυπόλυτοι. Κρατήστε παιδιά και ζώα σε απόσταση. Αποσυνδέστε τη χορτοκοπτική μηχανή πριν από οποιαδήποτε συντήρηση. Περιμένετε την πλήρη διακοπή της λεπίδας πριν αγγίξετε το κάτω μέρος.

Ποια είναι η χωρητικότητα του κάδου συλλογής και πώς να τον αδειάσετε;

Ο κάδος έχει χωρητικότητα 50 L. Για να τον αδειάσετε, σηκώστε το κάλυμμα ασφαλείας (9) και κρατήστε το, στη συνέχεια βγάλτε τον κάδο (8). Αδειάστε τον και τοποθετήστε τον ξανά σηκώνοντας ξανά το κάλυμμα.

Πώς να συντηρήσετε τη λεπίδα;

Αποσυνδέστε τη χορτοκοπτική μηχανή και φορέστε γάντια. Χρησιμοποιήστε ένα κλειδί για να ξεβιδώσετε το μπουλόνι (7) αριστερόστροφα. Αντικαταστήστε τη λεπίδα αν είναι ραγισμένη ή μετά από 50 ώρες κοπής (ή 2 χρόνια). Σφίξτε το νέο μπουλόνι σταθερά χωρίς να το παραβιάσετε.

Η χορτοκοπτική μηχανή κάνει mulching;

Ναι. Αφαιρέστε τον κάδο συλλογής και χαμηλώστε το κάλυμμα ασφαλείας. Η χορτοκοπτική μηχανή τεμαχίζει το γρασίδι λεπτά και το αποθέτει ξανά στο γκαζόν. Μην σηκώνετε ποτέ το κάλυμμα όταν η χορτοκοπτική μηχανή λειτουργεί χωρίς κάδο.

Ποια αξεσουάρ παρέχονται με τη χορτοκοπτική μηχανή;

Το κουτί περιέχει: τον κάδο συλλογής, ένα κλειδί, ένα γάντζο καλωδίου, δύο σφιγκτήρες καλωδίου και ένα κουμπί λαβής. Η λεπίδα είναι ήδη τοποθετημένη.

Πώς να αποθηκεύσετε τη χορτοκοπτική μηχανή;

Καθαρίστε τη χορτοκοπτική μηχανή με μια μαλακή βούρτσα (όχι νερό). Αφαιρέστε τα υπολείμματα κάτω από το σασί. Χαλαρώστε τη βίδα της πάνω λαβής για να διπλώσετε το τιμόνι. Μπορείτε να μεταφέρετε τη χορτοκοπτική μηχανή από τις κεντρικές και μπροστινές λαβές. Φυλάξτε την σε στεγνό μέρος.

Τι να κάνετε αν η χορτοκοπτική μηχανή δονείται ασυνήθιστα;

Σταματήστε αμέσως τη χορτοκοπτική μηχανή και αποσυνδέστε την. Ελέγξτε αν η λεπίδα είναι κατεστραμμένη ή ανισόρροπη. Επιθεωρήστε τα μπουλόνια της λεπίδας και σφίξτε τα αν χρειαστεί. Αντικαταστήστε τη λεπίδα αν είναι φθαρμένη ή ραγισμένη.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WG711E WORX

1. ΔΙΑΚΟΠΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
2. ΚΟΥΜΠΙ ΑΣΦΑΛΕΙΑΣ
3. ANΩ ΛΑΒΗ
4. ΚΟΥΜΠΙ ΑΝΩ ΛΑΒΗΣ
5. ΚΑΛΥΜΜΑ ΚΙΝΗΤΗΡΑ
6. ΥΨΟΣ ΜΟΧΛΟΥ ΚΟΠΗΣ
7. ΜΑΝΔΑΛΟ ΛΕΠΙΔΑΣ (ΔΕΙΤΕ L)
8. ΔΟΧΕΙΟ ΣΥΛΛΟΓΗΣ ΓΚΑΖΟΝ
9. ΠΤΕΡΥΓΙΟ ΑΣΦΑΛΕΙΑΣ
10. ΛΑΒΗ ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ ΓΚΑΖΟΝ
11. ΜΕΣΑΙΟ ΧΕΡΟΥΛΙ ΜΕΤΑΦΟΡΑΣ
12. ΜΠΡΟΣΤΙΝΟ ΧΕΡΟΥΛΙ ΜΕΤΑΦΟΡΑΣ
13. ΛΕΠΙΔΑ (ΔΕΙΤΕ L)
14. ΕΓΚΟΠΕΣ ΚΑΛΩΔΙΟΥ (ΔΕΙΤΕ Ε).
15. ΚΑΤΩ ΛΑΒΗ (ΔΕΙΤΕ Β)
16. ΚΟΥΜΠΙΑ ΚΑΤΩ ΛΑΒΗΣ (ΔΕΙΤΕ D)
17. ΣΤΗΡΙΓΜΑ ΚΑΤΩ ΛΑΒΗΣ (ΔΕΙΤΕ Β)
18. ΠΑΡΑΘΥΡΟ ΕΠΙΘΕΩΡΗΣΗΣ (ΔΕΙΤΕ Ι)

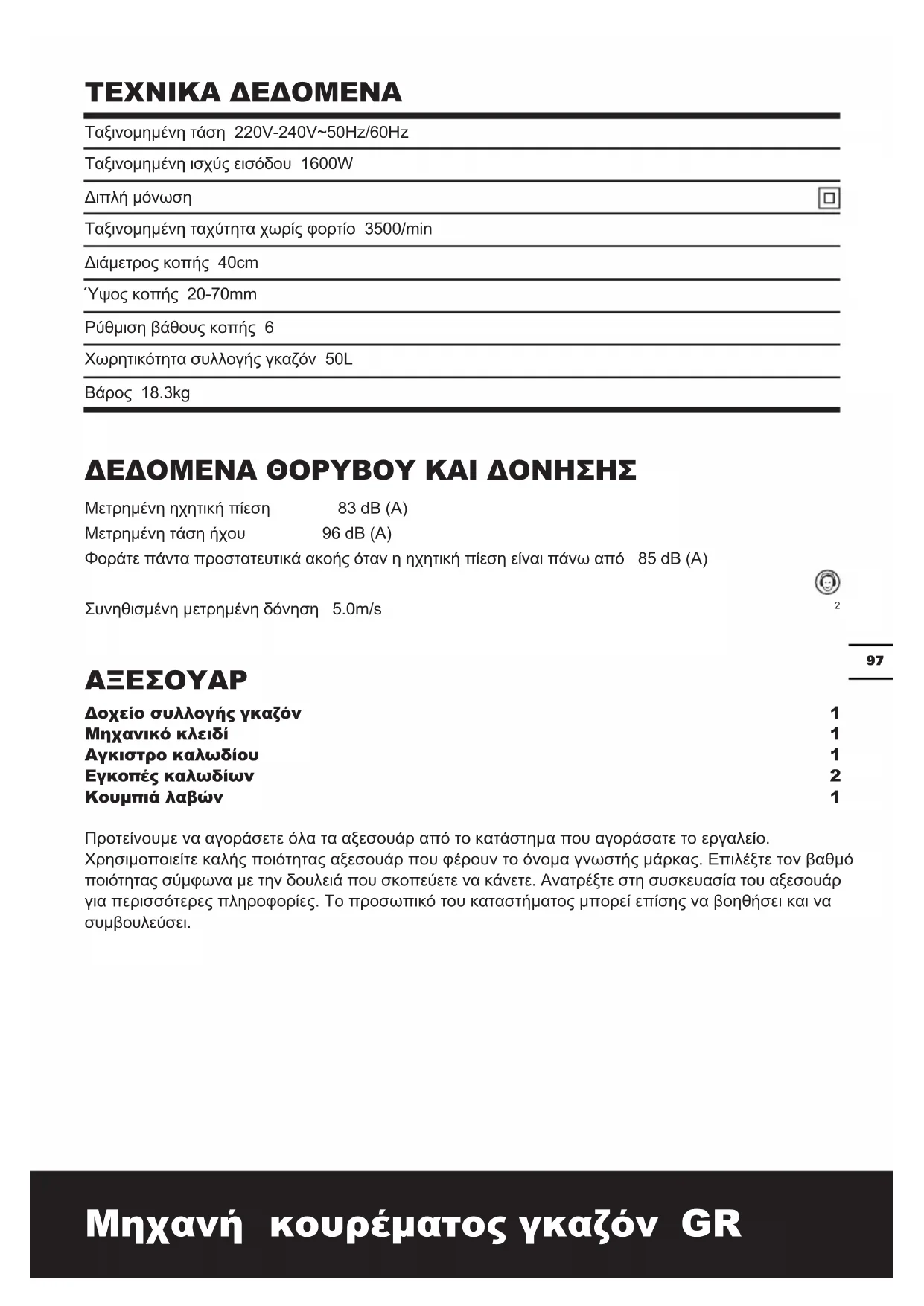

TEXNIKA ΔΕΔΟΜΕΝΑ

Ταξινομημένη τάση 220V-240V~50Hz/60Hz
Ταξινομημένη ισχύς εισόδου 1600W
Διπλή μόνωση
Ταξινομημένη ταχύτητα χωρίς φορτίο 3500/min
Διάμετρος κοπής 40cm
Ύψος κοπής 20-70mm
Ρύθμιση βάθους κοπής 6
Χωρητικότητα συλλογής γκαζόν 50L
Βάρος 18.3kg

ΔΕΔΟΜΕΝΑ ΘΟΡΥΒΟΥ ΚΑΙ ΔΟΝΗΣΗΣ

Μετρημένη ηχητική πίεση 83 dB (A)

Μετρημένη τάση ήχου 96 dB (A)

Φοράτε πάντα προστατευτικά ακοής όταν η ηχητική πίεση είναι πάνω από 85 dB (A)

Συνηθισμένη μετρημένη δόνηση 5.0m/s

2

ΑΞΕΣΟΥΑΡ

Δοχείο συλλογής γκαζόν	1
Μηχανικό κλειδί	1
Αγκιστρο καλωδίου	1
Εγκοπές καλωδίων	2
Κουμπιά λαβών	1

Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τον βαθμό ποιότητας σύμφωνα με την δουλειά που σκοπτεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις οδηγίες. Αν δεν ακολουθήσετε

τις οδηγίες που αναφέρονται παρακάτω ενδέχεται να προκληθεί ηλεκτροσόκ, πυρκαγιά ή/και σοβαρός τραυματισμός.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΧΡΗΣΗ

Εάν δεν χρησιμοποιηθεί σωστά η παρούσα μηχανή κουρέματος γκαζόν μπορεί να γίνει επικίνδυνη! Η παρούσα μηχανή κουρέματος γκαζόν μπορεί να προκαλέσει σοβαρό τραυματισμό στο χειριστή και σε άλλους, πρέπει να ακολουθήσετε τις οδηγίες ασφάλειας και τις προειδοποιήσεις για να διασφαλίσετε ικανοποιητική ασφάλεια και αποτελεσματική χρήση. Ο χειριστής είναι υπεύθυνος για την τήρηση των προειδοποιήσεων και οδηγιών ασφάλειας που αναφέρονται στο παρόν εγχειρίδιο και πάνω στη μηχανή κουρέματος γκαζόν. Μην χρησιμοποιείτε ποτέ τη μηχανή εάν δεν έχουν τοποθετηθεί σωστά το δοχείο συλλογής γκαζόν ή τα προστατευτικά.

ΕΚΠΑΪΔΕΥΣΗ

1. Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και τη σωστή χρήση της συσκευής.
2. Μην επιτρέπετε ποτέ σε παιδιά ή άτομα μη εξοικειωμένα με τις παρούσες οδηγίες να χρησιμοποιούν τη μηχανή. Οι τοπικοί κανονισμοί ενδέχεται να επιβάλλουν περιορισμούς στην ηλικία των χειριστών.
3. Μην κουρεύετε ποτέ το γκαζόν όταν υπάρχουν κοντά άνθρωποι, ειδικά παιδιά ή κατοικίδια ζώα.
4. Ο χειριστής ή ο χρήστης είναι υπεύθυνος για πιθανά ατυχήματα ή κινδύνους που συμβαίνουν σε άλλα άτομα ή στην περιουσία τους.

ΠΡΟΕΤΟΙΜΑΣΓΑ

1. Να χρησιμοποιείτε αυτή τη μηχανή κουρέματος γκαζόν μόνο όταν υπάρχει διάταξη προστασίας ρεύματος διαρροής (RCD) με ρεύμα απεμπλοκής έως 30mA.

2. Όταν κουρεύετε το γκαζόν, να φοράτε πάντα γερά παπούτσια και μακρύ παντελόνι.

3. Μην χρησιμοποιείτε τη μηχανή με γυμνά πόδια ή με ανοιχτά πέδιλα ή σανδάλια.
4. Επιθεωρήστε με προσοχή την περιοχή στην οποία πρόκειται να χρησιμοποιηθεί η συσκευή και απομακρύνετε όλες τις πέτρες, κλαδάκια, σύρματα, κόκαλα και άλλα ξένα αντικείμενα.
5. Πριν τη χρήση, να επιθεωρείτε πάντα οπτικά για να δείτε αν οι λεπίδες, τα μάνδαλα των λεπίδων και το εξάρτημα κοπης δεν έχουν υποστεί φθορά ή βλάβη. Αντικαταστήστε φθαρμένες ή κατεστραμμένες λεπίδες και μάνδαλα ταυτόχρονα ώστε να υπάρχει ισορροπία.

ΛΕΙΤΟΥΡΓΙΑ

1. Να κουρεύετε το γκαζόν μόνο με το φως της ημέρας ή με καλό τεχνητό φως.
2. Να αποφεύγετε τη λειτουργία σε υγρό γκαζόν όταν αυτό είναι δυνατόν.
3. Να προσέχετε πάντα τα βήματα σας όταν βαδίζετε σε πλαγιές με κλίση.
4. Μην περπατάτε με κατεύθυνση προς τα πίσω ενώ χρησιμοποιείτε τη μηχανή, μπορεί να παραπατήσετε. Να περπατάτε και να μην τρέχετε ποτέ.
5. Να κουρεύετε το γκαζόν κατά μήκος όχι πάνω και κάτω.
6. Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε κατεύθυνση στις πλαγιές.
7. Μην κουρεύετε πολύ απόκρημνες πλαγιές.
8. Να είστε ιδιαίτερα προσεκτικοί όταν στρέφετε ή τραβάτε τη συσκευή προς το μέρος σας.
9. Σταματήστε τη(τις) λεπίδα(-ες) αν η συσκευή πρέπει να λάβει κλίση για μεταφορά, όταν συναντάτε επιφάνειες άλλες από γρασίδι και όταν μεταφέρετε τη συσκευή από και προς την περιοχή προς κούρεμα.
10. Μην λειτουργείτε ποτέ τη συσκευή με ελαττωματικά προστατευτικά ή θωρακίσεις ή χωρίς διατάξεις ασφαλείας, π.χ. αν δεν βρίσκονται στη θέση τους εκτροπείς ή/και κλείθρα χορταριών.
11. Ανάψτε τη μηχανή σύμφωνα με τις οδηγίες και έχοντας τα πόδια σας μακριά από τις λεπίδες.
12. Μην γέρνετε τη μηχανή όταν ανάβετε τον κινητήρα, εκτός αν η μηχανή πρέπει να γείρει για να εκκινήσει. Σε αυτήν την περίπτωση, μην τη γείρετε περισσότερο απ' όσο είναι

απολύτως απαραίτητο και ανασηκώστε μόνο το τμήμα το οποίο βρίσκεται μακριά από τον χειριστή. Να διασφαλίζετε πάντα ότι και τα δύο σας χέρια βρίσκονται στη θέση λειτουργίας πριν επιστρέψετε τη μηχανή στο έδαφος.

1. Μην τοποθετείτε χέρια ή πόδια κοντά ή κάτω από περιστρεφόμενα μέρη. Για περιστροφικές μηχανές κουρέματος γκαζόν, να κρατάτε πάντα καθαρό το άνοιγμα αδειάσματος.
2. Μην σηκώνετε ποτέ ή μεταφέρετε μια συσκευή όταν ο κινητήρας είναι σε λειτουργία.
3. Αφαιρέστε το φις από την πρίζα του ρεύματος:

-- Όποτε αφήνετε το μηχάνημα

-- Πριν το καθαρίσετε από ένα μπλοκάρισμα,

-- Πριν κάνετε έλεγχο, καθάρισμα ή εργαστείτε στο ηλεκτρικό εργαλείο,

-- Αφού χτυπήσετε ένα άγνωστο αντικείμενο. Επιθεωρήστε τη συσκευή για βλάβες και επισκευάστε ανάλογα με τις ανάγκες.

-- Εάν η συσκευή αρχίσει να δονείται ασυνήθιστα (ελέγξτε αμέσως).

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

1. Να κρατάτε όλες τις βίδες και τα παξιμάδια σφιχτά ώστε να διασφαλίσετε ότι η συσκευή είναι σε ασφαλή λειτουργία.
2. Να ελέγχετε το κλείθρο του γκαζόν συχνά για φθορές ή απώλειες.
3. Να αντικαταστείτε τα φθαρμένα ή με βλάβη εξαρτήματα για λόγους ασφάλειας.
4. Μην επιχειρείτε να επισκευάστε τη μηχανή ή να αποκτήσετε πρόσβαση στα εσωτερικά εξαρτήματα. Να χρησιμοποιείτε μόνο τα εξουσιοδοτημένα κέντρα γι' αυτό.
5. Να χρησιμοποιείτε μόνο τη λεπίδα αντικατάστασης, το μάνδαλο της λεπίδας , τα διαχωριστικά και τις πτερωτές που καθορίζονται γι' αυτό το προϊόν.
6. Να είστε προσεχτικοί κατά τη διάρκεια των ρυθμίσεων της μηχανής κουρέματος γκαζόν ώστε να μην εγκλωβιστούν τα δάχτυλα σας ανάμεσα στις κινούμενες λεπίδες κοπής και τα σταθερά εξαρτήματα της μηχανής.
7. Εάν χρησιμοποιείτε μπαλαντέζα σιγουρευτείτε ότι προορίζεται για εξωτερική χρήση και διαθέτει αυτή τη σήμανση. Το μέγεθος του καλωδίου προέκτασης που συνιστάται δεν είναι μικρότερο από 1.0mm2 και έχει μέγιστο μήκος 10 μέτρα.
8. Όλα τα ηλεκτρικά εργαλεία πρέπει να

είναι κατάλληλα μονωμένα και το καλώδιο προέκτασης πρέπει να είναι πορτοκαλί έτσι ώστε να ξεχωρίζει όταν βρίσκεται στον κήπο.

1. Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο χειρός, περάστε το καλώδιο πάνω από τον ώμο σας, αυτό θα σας προστατεύσει από το να το κόψετε κατά λάθος.

ΠΡΟΣΟΧΗ: Αν η κατάσταση του δικτύου τροφοδοσίας του ηλεκτρικού ρεύματος δεν είναι καλή, ενδέχεται να εμφανιστούν μικρές πτώσεις της τάσης όταν εκκινείτε τη ΜΗΧΑΝΗ. Αυτό μπορεί να επηρεάσει και άλλες συσκευές (π.χ. να αναβοσβήνει μια λάμπα). Αν η ΗΛΕΚΤΡΙΚΗ ΑΝΤΙΣΤΑΣΗ Ζmax=0.38+0.24JOΗΜ, δεν αναμένονται παρόμοιες αναταράξεις. (Αν χρειαστεί μπορείτε να επικοινωνήσετε με την τοπική αρχή παροχής ηλεκτρικού ρεύματος για περισσότερες πληροφορίες).

ΠΕΡΙΓΡΑΦΗ ΣΥΜΒΟΛΩΝ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Προειδοποίηση.

Διαβάστε προσεκτικά τις οδηγίες χρήστη και σιγουρευτείτε ότι έχετε κατανοήσει όλα τα χειριστήρια και το ρόλο τους.

Να κρατάτε πάντα τη μηχανή κουρέματος γκαζόν σταθερά πάνω στο έδαφος όταν κουρεύετε το γκαζόν. Η κλίση ή ανύψωση της μηχανής κοπής γκαζόν ενδέχεται να προκαλέσει την εκτόξευση πετρών.

Να κρατάτε τους ανθρώπους σε απόσταση. Μην κουρεύετε το γκαζόν όταν υπάρχουν άνθρωποι ιδιαίτερα παιδιά ή κατοικίδια στην περιοχή κουρέματος του γκαζόν.

Προσέχετε τα δάχτυλα των χεριών και των ποδιών σας. Μην τοποθετείτε χέρια ή πόδια κοντά ή κάτω από την περιστρεφόμενη λεπίδα.

Διακοπή! Αφαιρέστε το φις από την πρίζα πριν κάνετε ρυθμίσεις, ή καθαρισμό ή αν το καλώδιο έχει μπερδευτεί ή έχει πάθει ζημιά. Να κρατάτε το καλώδιο μακριά από την λεπίδα κοπής.

Η λεπίδα συνεχίζει να περιστρέφεται και μετά τη διακοπή της μηχανής. Περιμένετε μέχρι να σταματήσουν όλα τα εξαρτήματα της μηχανής πριν τα αγγίξετε.

Μην κουρεύετε το γκαζόν όταν βρέχει ή μην αφήνετε τη μηχανή έξω όταν βρέχει.

ΣΗΜΑΝΤΙΚΟ! Πριν συναρμολογήσετε τη μηχανή κουρέματος γκαζόν, ελέγξτε τα υάρ με βάση τις παραπάνω πληροφορίες τουρευτείτε ότι είναι πλήρη.

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΚΑΤΩ ΛΑΒΗΣ (Δείτε Α, Β, Β, Β)

Η μηχανή κουρέματος γκαζόν μοιάζει τώρα με το σχ. Α. Τοποθετήστε τα στηρίγματα της κάτω λαβής (17) στις υποδοχές όπως στο σχήμα Β και ευθυγραμμίστε τη λαβή όπως στο σχήμα Κ. Σιγουρευτείτε ότι είναι σωστά τοποθετημένα πριν εισάγετε τα κουμπιά της κάτω λαβής και σφίξτε δεξιόστροφα (Δείτε Ο). Σηκώστε την άνω λαβή στη θέση που φαίνεται στο Ε. Ευθυγραμμίστε τη λαβή και σφίξτε δεξιόστροφα τα κουμπιά. Ελέγξτε αν η πάνω και κάτω λαβή είναι τοποθετημένες με ασφάλεια. Σιγουρευτείτε ότι τα καλώδια δεν σκαλώνουν όταν διπλώνετε/ ξεδιπλώνετε την κάτω λαβή.

ΣΗΜΕΙΩΣΗ: Σιγουρευτείτε ότι οι εγκοπές καλωδίων (14) (Δείτε Ε) που παρέχονται χρησιμοποιούνται για να στερεώνουν το καλώδιο στην Κάτω Λαβή (15). (Δείτε Β) Προσαρμόστε τις εγκοπές καλωδίων και σιγουρευτείτε ότι υπάρχει αρκετός 'αέρας' για το καλώδιο.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΧΕΡΟΥΛΙΟΥ ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ ΓΚΑΖΟΝ (Δείτε F.1)

Αρχικά συνδέστε το χερούλι του δοχείου συλλογής γκαζόν (10) στην πάνω πλευρά του δοχείου χρησιμοποιώντας τις τέσσερις βίδες που παρέχονται.

ΜΗΝ ΣΦΙΓΓΕΤΕ ΥΠΕΡΒΟΛΙΚΑ ΤΙΣ ΒΙΔΕΣ.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΧΕΡΟΥΛΙΟΥ ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ ΓΚΑΖΟΝ (Δείτε F.2 και G)

Στη συνέχεια, ‘κουμπώστε’ μεταξύ τους τα δύο τμήματα του δοχείου συλλογής γκαζόν σπρώχνοντας όλα τα εξαρτήματα μαζί γύρω από τις αιχμές, ξεκινώντας από πίσω και προχωρώντας προς τα εμπρός.

ΔΟΧΕΙΟ ΣΥΛΛΟΓΗΣ ΓΚΑΖΟΝ ΤΟΠΟΘΕΤΗΣΗ

Ανασηκώστε το πτερύγιο ασφαλείας (9) και εισάγετε το δοχείο συλλογής γκαζόν (8) (Δείτε Η)

Καθώς το δοχείο συλλογής γκαζόν γεμίζει, το γκαζόν θα φαίνεται καθαρά μέσα από το παράθυρο επιθεώρησης (18) (Δείτε Ι) Όταν το παράθυρο είναι γεμάτο είναι η ώρα να αδειάσετε το δοχείο συλλογής γκαζόν.

ΑΦΑΙΡΕΣΗ/ΑΔΕΙΑΣΜΑ

Σηκώστε το πτερύγιο ασφαλείας (9) και κρατήστε το επάνω. Αφαιρέστε το δοχείο συλλογής γκαζόν (8).

ΛΕΙΤΟΥΡΓΙΑ ΣΥΓΚΕΝΤΡΩΣΗΣ

Για συλλογή άλλων ειδών εκτός από γκαζόν, η μηχανή κουρέματος γκαζόν μπορεί να χρησιμοποιηθεί χωρίς το δοχείο συλλογής γκαζόν (8) στη θέση του, με το πτερύγιο ασφαλείας (9) στην κάτω θέση.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να ελέγχετε πάντα γιατί το πτερύγιο ασφαλείας μπορεί να κλείσει την έξοδο αποφόρτισης ερμητικά πριν τη χρήση. Μην ανασηκώνετε ποτέ το πτερύγιο ασφαλείας (9) όταν η μηχανή κουρέματος γκαζόν χρησιμοποιείται χωρίς το δοχείο συλλογής γκαζόν στη θέση του.

ΛΕΙΤΟΥΡΓΙΑ

ΕΚΚΙΝΗΣΗ ΚΑΙ ΔΙΑΚΟΠΗ (ΔεΙΤΕ Χ) ΕΝΑΡΞΗ

Συνδέστε το θηλυκό τμήμα του καλωδίου επέκτασης στην υποδοχή (Δείτε J). Συνδέστε το φις στην πρίζα και ανάψτε τη μηχανή (ON).

Ο πίνακας χειρισμού παρέχεται με κουμπί ασφαλείας για προστασία από τυχαία ακούσια εκκίνηση της μηχανής.

Με το ένα χέρι πατήστε και κρατήστε το κουμπί ασφαλείας (2) με το άλλο χέρι γυρίστε το διακόπτη (1) προς τη λαβή και απελευθερώστε το κουμπί κλειδώματος ασφάλειας. Η μηχανή τώρα ξεκινά, περιμένετε μέχρι να βρεθεί σε πλήρη ταχύτητα πριν κουρέψετε το γκαζόν.

Στη συνέχεια χρησιμοποιήστε και τα δύο χέρια σας για να κρατήσετε το διακόπτη για να συνεχίσει να δουλεύει.

ΔΙΑΚΟΠΗ

Αφήστε το διακόπτη (1).

ΡΥΘΜΙΣΗ ΤΟΥ ΥΨΟΥΣ ΚΟΠΗΣ (Δείτε Κ) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν ρυθμίσετε το ύψος κοπής, περιμένετε να σταματήσει τελείως η μηχανή. Οι λεπίδες κοπής συνεχίζουν να περιστρέφονται και αφού η μηχανή έχει απενεργοποιηθεί και μπορεί να προκαλέσουν τραυματισμό. Περιμένετε μέχρι να σταματήσουν όλα τα εξαρτήματα της μηχανής πριν τα αγγίξετε.

Πριν κουρέψετε για πρώτη φορά, ρυθμίστε το βάθος κοπής του γκαζόν στην επιθυμητή θέση. Η μηχανή μπορεί να ρυθμιστεί σε έξι ύψη κοπής, μεταξύ 20 mm και 70 mm. Για να προσαρμόσετε το ύψος κοπής πατήστε το ύψος του μοχλού κοπής (6) προς τα έξω και ταυτόχρονα ανυψώστε ή πιέστε προς τα κάτω τη μηχανή μέχρι να επιλεγεί το επιθυμητό ύψος.

Θέση Ύψος κοπής
6 20mm
5 28.7mm
4 39.3mm
3 50mm
2 60.4mm
1 70mm

KOYPEMA TOY ΓΚΑΖΟΝ

Για πιο βολικό κούρεμα, πιθανόν να είναι καλύτερο να ξεκινήσετε το κούρεμα από ένα σημείο κοντά στην τροφοδοσία του ρεύματος και να απομακρύνεστε από την τροφοδοσία. Κουρέψτε το γκαζόν σε δεξιά γωνία από την τροφοδοσία του ρεύματος και τοποθετήστε το καλώδιο ρεύματος στην πλευρά που έχετε ήδη κουρέψει.

! ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν κουρεύετε το γκαζόν μην αφήνετε τη μηχανή να ζορίζεται ιδιαίτερα σε κακές συνθήκες. Όταν ο κινητήρας ζορίζεται η ταχύτητα του κινητήρα πέφτει και θα ακούσετε μια αλλαγή στον ήχο του κινητήρα, όταν συμβεί αυτό σταματήστε το κούρεμα, απελευθερώστε το διακόπτη και ανεβάστε το ύψος κοπής. Αν δεν το κάνετε μπορεί να προκαλέσετε βλάβη στη μηχανή.

ΣΥΝΤΗΡΗΣΗ

Αφαιρέστε το φις από την πρίζα πριν να πραγματοποιήσετε ρυθμίσεις, επισκευές ή συντήρηση.

Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση.

Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Κρατάτε όλα τα σημεία που ελέγχουν την εργασία καθαρά από σκόνη. Αν δείτε κάποιες σπίθες μέσα στα σημεία εξαερισμού, είναι φυσικό και δεν θα βλάψουν το εργαλείο σας.

Αν έχει καταστραφεί το καλώδιο τροφοδοσίας, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, το προσωπικό του σέρβις ή εξουσιοδοτημένους τεχνικούς για να αποφευχθούν οι κίνδυνοι.

ΣΥΝΤΗΡΗΣΗ ΛΕΠΙΔΑΣ (Δείτε L)

Μην εκτελείτε ποτέ λειτουργίες συναρμολόγησης ή ρυθμίσεις με τη μηχανή συνδεδεμένη στην παροχή τροφοδοσίας. Να διασφαλίζετε πάντα ότι το κουμπί λειτουργίας είναι στη θέση απενεργοποίησης και το φις είναι αποσυνδεδεμένο από την τροφοδοσία.

Να χειρίζεστε πάντα τη λεπίδα με προσοχή – οι κοφτερές αιχμές της μπορούν να προκαλέσουν τραυματισμό – να χρησιμοποιείτε γάντια.

Ακολουθήστε τις παρακάτω διαδικασίες για να αφαιρέσετε και να αντικαταστήσετε τη λεπίδα.

Θα χρειαστείτε γάντια κήπου (δεν παρέχονται) και κλειδί με άγκιστρο (δεν παρέχεται) για να αφαιρέσετε τη λεπίδα. Κρατήστε τη λεπίδα (13) και ξεβιδώστε το μάνδαλο της λεπίδας (7) αριστερόστροφα χρησιμοποιώντας το κλειδί με άγκιστρο. Αφαιρέστε τη λεπίδα και εφαρμόστε μια καινούρια στο μάνδαλο της λεπίδας.

Σιγουρευτείτε ότι η λεπίδα είναι σωστά τοποθετημένη όπως φαίνεται στο Σχ. Τ και στη συνέχεια σφίξτε το μάνδαλο. ΜΗΝ ΣΦΙΓΓΕΤΕ ΥΠΕΡΒΟΛΙΚΑ.

Να ανανεώνετε τη μεταλλική λεπίδα μετά από 50 ώρες κούρεμα ή μετά από 2 χρόνια, οποιοδήποτε από τα δύο συμβεί νωρίτερα ανεξάρτητα από τις συνθήκες.

Αν η λεπίδα έχει ραγίσει ή έχει πάθει ζημιά

αντικαταστήστε την με μια καινούργια.

ΑΠΟΘΗΚΕΥΣΗ

Περιστρέψτε το κουμπί της Άνω Λαβής για να απελευθερώσετε τον χαμηλό κόμβο πίεσης.

Καθαρίστε το εξωτερικό της μηχανής εξονυχιστικά με μια απαλή βούρτσα και πανί. Μην χρησιμοποιείτε νερό, διαλυτικά υγρά ή γυαλιστικά. Αφαιρέστε όλες τις λιπαρές ουσίες και τα υπολείμματα από τις σχισμές αερισμού.

Γυρίστε τη μηχανή στο πλάι και καθαρίστε την περιοχή της λεπίδας. Εάν έχουν συσσωρευτεί υπολείμματα από γκαζόν στην περιοχή της λεπίδας, αφαιρέστε τα με ξύλινο ή πλαστικό εργαλείο. Αποθηκεύετε τη μηχανή σας σε ξηρό μέρος. Μην τοποθετείτε αντικείμενα πάνω στη μηχανή.

Περιστρέψτε το κουμπί της Άνω Λαβής (4) για να απελευθερώσετε τον σύνδεσμο του χερουλιού και να μπορέσει να διπλωθεί. Μπορείτε να μεταφέρετε τη μηχανή κουρέματος από το μεσαίο χερούλι μεταφοράς (11) και το μπροστινό χερούλι μεταφοράς (12). (Δείτε Μ.1 ,Μ.2)

Για να διευκολύνετε την αποθήκευση χαλαρώστε τα παξιμάδια των φτερών και διπλώστε τις λαβές. Σιγουρευτείτε ότι τα καλώδια δεν σκαλώνουν ή μαγκώνουν όταν διπλώνετε/ξεδιπλώνετε τις πάνω λαβές. Μην ρίχνετε κάτω τις λαβές.

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα απορρίμματα ηλεκτρικών προϊόντων δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απόβλητα. Παρακαλείσθε να ανακυκλώνετε όπου υπάρχουν ειδικοί κάδοι ανακύκλωσης. Συμβουλευτείτε τις Τοπικές Αρχές ή έμπορο λιανικής της περιοχής σας για την ανακύκλωση.

ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ

Εμείς,

POSITEC Germany GmbH

Neuer Höltigbaum 6

22143 Hamburg

Δηλώνουμε ότι το προϊόν,

Περιγραφή WORX Μηχανή κουρέματος

γκαζόν

Τύπος WG711E

Συμμορφώνεται με τις παρακάτω Οδηγίες,

ΕC Μηχανολογική Οδηγία 98/37/EC

ΕC Οδηγία Χαμηλού Βολτάζ 2006/95/EC

ΕС Οδηγία Ηλεκτρομαγνητικής Συμβατότητας

2004/108/EC

Οδηγία περί εκπομπών θορύβου στο

περιβάλλον από εξοπλισμό για χρήση σε

εξωτερικούς χώρους

2000/14/ΕΟΚ τροποποιήθηκε από την

2005/88/EOK

- Διαδικασία Αξιολόγησης Συμβατότητας

σύμφωνα με Παράρτημα VI

- Μετρημένο επίπεδο τάσης ήχου 93 dB

- Δηλωμένο εγγυημένο επίπεδο τάσης ήχου

96 dB

- Ο εμπλεκόμενος αναγνωρισμένος οργανισμός

Διεύθυνση: ITS Testing & Certification,

Τα πρότυπα προσαρμόζονται με

EN 60335-1

EN 60335-2-77

EN 55014-1

EN 55014-2

EN 61000-3-3

EN 61000-3-2

ISO 11094

EN ISO 3744

EN 836

EN 50366

Jaiky Zhou

2008/01/09

Jacky Zhou

POSITEC Διευθυντής Ποιότητας

CE

Μηχανή κουρέματος γκαζόν GR

WORX

it's your nature
