| Ürün Tipi | Elektrikli Kablolu Çim Biçme Makinesi |
| Marka | Worx |
| Model | WG711E |
| Anma Gerilimi | 220-240 V ~ 50/60 Hz |
| Boşta Dönüş Hızı | 3500 min⁻¹ |
| Kesme Genişliği | 40 cm |
| Kesme Yüksekliği | 20-70 mm |
| Kesme Pozisyonu Sayısı | 6 |
| Toplama Sepeti Kapasitesi | 50 L |
| Makine Ağırlığı | 18,3 kg |
| Ses Basıncı Seviyesi | 83 dB(A) |
| Ses Gücü Seviyesi | 96 dB(A) |
| Ölçülen Titreşim Değeri | 5,0 m/s² |
| Bıçak Tipi | Metal Döner Bıçak |
| Malçlama (Mulching) Fonksiyonu | Evet (sepetsiz, kapak kapalı) |
| Katlanabilir Tutamak | Evet, depolama için |
| Sepet Doluluk Göstergesi | Görüş Penceresi |
| Verilen Aksesuarlar | Sepet, anahtar, kablo kancası, kablo kelepçesi, tutamak düğmesi |
| Koruma Sınıfı | II (çift yalıtımlı) |
| Önerilen Uzatma Kablosu Uzunluğu | ≤ 10 m, kesit ≥ 1,0 mm² |
Sık sorulan sorular - WG711E WORX
Kullanıcıların soruları hakkında WG711E WORX
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin çim biçme makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun WG711E - WORX ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. WG711E markasının WORX.
KULLANIM KILAVUZU WG711E WORX
Nominatif yüksüz hız 3500/min
Kesme çapı 40cm
Kesim yüksekliği 20-70mm
Kesim derinliği ayarı 6
Çim toplama kapasitesi 50L
Ağırlık 18.3kg
GÜRÜLTÜ VE TITREME BILGILERI
Ağırlıklı ses basıncı 83 dB (A)
Ağırlıklı ses gücü 96 dB (A)
Ses basıncı 85dB(A)'dan fazla olduğunda kulak koruyucusu takın
Tipik ağırlıklı titreşim 5.0m/s
2
AKSESUARLAR
Çim haznesi 1
Mandal 1
Kablo kancası 1
Kablo klipsleri 2
Kulp başlığı 1
Bütün Aksesuarlarınızu bu cihazı aldığınız mağazadan almanızı tavsiye ederiz. Tanınmış markalı iyi kalite aksesuar kullanınız. Seçeceğiniz uçlar giriştiğiniz işle bağlantılıdır. Daha fazla bilgi için aksesuar paketini tetkik ediniz. Mağaza personeli size yardımcı olacak ve önerilerini getireceklerdir.
GÜVENLİK TALİMATLARI
UYARI! Tüm talimatları okuyun.
Aşağıdaki talimatlara uyulmaması
elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.
TALİMATLARI İLERİDE KULLANMAK ÜZERE MUHAZAFA EDİNİZ.
Doğru kullanılmaması halinde bu çim biçme makinesi tehlikeli olabilir! Bu çim biçme makinesi operatör ve başkalarında ciddi yaralanmalara sebebiyet verebilir, çim biçme makinesinin güvenli ve etkin kullanımını sağlamak için uyarı ve güvenlik talimatlarına uyulmalıdır.
Bu kılavuzdaki çim biçme makinesına dair uyarılar ve güvenlik talimatlarına uyulmasından operatör sorumludur. Çim haznesi ve emniyet tertibatı doğru şekilde takılmadan kesinlikle kullanmayın.
EĞİTİM
- Talimatları dikkatle okuyun. Kontrolleri ve cihazın özel kullanımını tanıyın.
- Çocukların ve talimatları bilmeyen kişilerin cihazı kullanmasına engel olun. Ulusal mevzuatlar operatörün yaşına kısıtlama getirebilir.
- Yakında insanlar, özellikle çocuklar veya hayvanlar varken çimleri biçmeyin.
- Operatör veya kullanıcı başkalarına veya başkalarının mülklerine verilecek zararlardan kendileri sorumludur.
HAZIRLIK
- Çim biçme makinesini sadece devrede 30 mA'den düşük dalgalanmalı bir rezidüel akım cihazı bağlıysa kullanın.
- Çimleri biçimken daima ayakkabı ve uzun pantolon giyin.
- Cihazı çıplak ayakla veya terlikle kullanmayın.
- Cihazın kullanılacağı alanı dikkatle inceleyin ve tüm taş, sopa, kablo, kemik ve benzeri yabancı maddeleri temizleyin.
- Kullanmadan önce bıçaklarda, bıçak cívatalarında ve kesme düzeneğinde aşınma
ve hasarı olup olmadığını kontrol edin. Dengeyi korumak için dizilerdeki aşınmış biçak ve civataları değiştirin.
ÇALIŞTIRMA
- Sadece gündüz saatlerinde veya yeterli ışıklandırma altında çim biçim.
- Makineyi mümkün olduğu sürece ıslak çimde kullanmaktan kaçının.
- Tümseklerde adımınıza daima dikkat edin.
- Ürünü kullanırken kesinlikle geri geri yürümeyin, takılıp düşebilirsiniz – Koşarak kullanmayın.
- Tümseklerin üstündeki çimleri boylamasına biçim, yukarı ve aşağı hareket ettirmeyin.
- Tümsekler üzerinde yön değiştirirken son derece dikkatli olun.
- Dik tümseklerin üzerindeki çimleri fazla biçmeyin.
- Cihazı çevirirken veya kendinize doğru çekerken çok dikkatli olun.
- Makine taşınmak amacıyla çim dışındaki yüzeylerde götürülecekse ve çim biçmeye götürülüyorsa bileçakları durdurun.
- Makineyi asla kusurlu civatalar, somunlarla, deflektör ve/veya çim toplayıcı güvenlik tertibatı olmaksızın kullanmayın.
- Motoru talimatlara uygun olarak çalıştırın ve ayaklarını bıçaklardan uzak tutun.
- Makineyi, çalıştırırken, yatırmayın, eğer makinenin çalıştırılması için yatırılması gerekiyorsa bu geçerli değildir. Bu durumda gerekenden fazla itmeyin ve sadece operatörden uzak kısmı kaldırın. Makineyi yere geri indirirken iki elin de çalışır pozisyonda olmasına dikkat edin.
- Ellerinizi ver ayaklarını zı döner parçalardan uzak tutun. Döner biçme makinelerinde, deşarj kapaklarını her zaman açık tutun.
- Motor çalışırken makineyi kesinlikle kaldırmayın.
- Fişi prizden çekmeyi gerektiren durumlar:
- Cihaz bırakıldığında
- Tıkanıklık açılırken
- Makineyi kontrol ederken, temizlerken yada bakımı yapılırken
- Yabancı maddeye çarptığında.Makineyi inceleyin ve gereken tamirati yapın.
- ğer makine anormal şekilde sallanıyorsa (derhal kontrol edin).

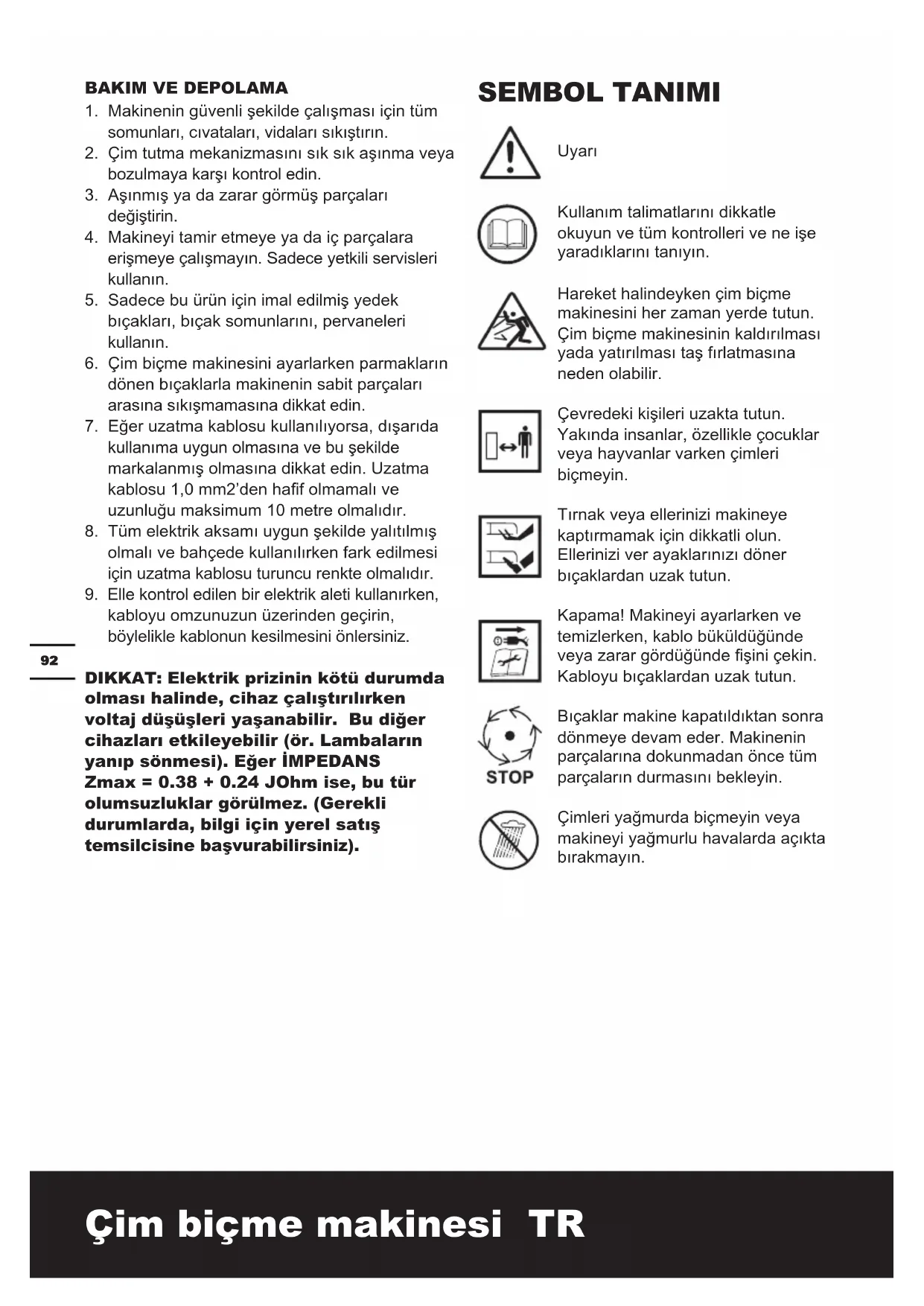

BAKIM VE DEPOLAMA
- Makinenin güvenli şekilde çalışması için tüm somunları, civataları, vidaları sıkıştırın.
- Çim tutma mekanizmasını sık sık aşınma veya bozulmaya karşı kontrol edin.
- Aşınmış ya da zarar görmüş parçaları değiştirin.
- Makineyi tamir etmeye ya da iç parçalara erişmeye çalışmayın. Sadece yetkili servisleri kullanın.
- Sadece bu ürün için imal edilmiş yedek bıçakları, bıçak somunlarını, pervaneleri kullanın.
- Çim biçme makinesini ayarlarken parmakların dönen bıçaklarla makinenin sabit parçaları arasına sıkışmamasına dikkat edin.
- Eğer uzatma kablosu kullanılıyorsa, dışarıda kullanıma uygun olmasına ve bu şekilde markalanmış olmasına dikkat edin. Uzatma kablosu 1,0 mm2'den hafif olmamalı ve uzunluğu maksimum 10 metre olmalıdır.
- Tüm elektrik aksamı uygun şekilde yalıtılmış olmalı ve bahçede kullanılırken fark edilmesi için uzatma kablosu turuncu renkte olmalıdır.
- Elle kontrol edilen bir elektrik aleti kullanırken, kabloyu omzunuzun üzerinden geçirin, böylelikle kablonun kesilmesini önlersiniz.
DIKKAT: Elektrik prizinin kötü durumda olması halinde, cihaz çalıştırılırken voltaj düşüşleri yaşanabilir. Bu diğer cihazları etkileyebilir (ör. Lambaların yanıp sönmesi). Eğer İMPEDANS Zmax = 0.38 + 0.24 JOhm ise, bu tür olumsuzluklar görülmez. (Gerekli durumlarda, bilgi için yerel satış temsilcisine başvurabilirsiniz).
SEMBOL TANIMI
Uyarı
Kullanım talimatlarını dikkatle okuyun ve tüm kontrolleri ve ne işe yaradıklarını tanıyın.
Hareket halindeyken çim biçme makinesini her zaman yerde tutun. Çim biçme makinesinin kaldırılması yada yatırılması taş fırlatmasına neden olabilir.
Çevredeki kişileri uzakta tutun. Yakında insanlar, özellikle çocuklar veya hayvanlar varken çimleri biçmeyin.
Tırnak veya ellerinizi makineye kaptırmamak için dikkatli olun. Ellerinizi ver ayaklarını zı döner bıçaklardan uzak tutun.
Kapama! Makineyi ayarlarken ve temizlerken, kablo)büküldüğünde veya zarar gördüğünde fişini çekin. Kabloyu bıçaklardan uzak tutun.
Bıçaklar makine kapatıldıktan sonra dönmeye devam eder. Makinenin parçalarına dokunmadan önce tüm parçaların durmasını bekleyin.
Çimleri yağmurda biçmeyin veya makineyi yağmurlu havalarda açıkta bırakmayın.
MONTAJ
ÖNEMLİ: Çim biçme makinesini monte etmeden önce, yukarıdaki bilgilere göre aksesuarları kontrol edin, tam olduklarıından emin olun.
ALT KOLUN TAKILMASI (A, B, C, D'ye bakın)
Çim biçme makinesi şekil A'daki gibi görünmelidir. Alt kol kenetlerini (17) şekil B'deki gibi gövdeye takın ve kolu şekil C'deki gibi hizalayın. Alt kol vidalarını takmadan önce doğru takıldıklarını kontrol edin ve saat yönünde sıkıştırın (D'ye bakın) Üst kolu E'deki pozisyonda kaldırın, kolu hizalayın ve kol vidasını saat yönünde sıkıştırın. Üst ve alt kolların sağlam olup olmadığını kontrol edin. Alt kolu açıp kaparken kabloların sıkışmamasına dikkat edin.
NOT: Kabloları alt kola (15) takmak için kablo klipslerini (14) (E'ye bakın) kullanın (B'ye bakın). Kablo klipslerini bağlayın ve yeteri kadar gevşek kablo bırakın.
ÇIM HAZNESI KOLU MONTAJI (F1'ye bakiniz)
Çim haznesi kolunu (10) beraberinde verilen vidalarla gövdenin üstüne takın. VİDALARI ÇOK SIKMAYIN.
ÇİM HAZNESİ MONTAJI (F2 ve G'ye bakınız)
Daha sonra üst ve alt çim haznelerini, tüm "yuvaları" birbirine geçirerek kapayın; arkadan başlayıp öne doğru devam edin.
ÇIM HAZNESI YERINE TAKM
Emniyet kapağını kaldırın (9) ve çim haznesini yerine takın (8) (H'ye bakınız).
Çim haznesi dolarken, içindeki çimler gözlem penceresinden görünecektir (18) (l'ya bakınız) Pencere tamamen dolduğunda, çim haznesini boşaltın.
SÖKME/BOŞALTMA
Emniyet kapağını kaldırın (9). Çim haznesini çıkarın (8)
YAPRAK TOPLAMA ÖZELLIĞI
Çim dışındaki toplama işlerinde, çim biçme makinesi çim haznesi (8) olmadan, güvenlik
kapağı (9) aşağı pozisyonda kullanılabilir.
UYARI: Kullanmadan önce daima emniyet kapağını kontrol edin, çünkü boşaltma çıkışıını kapatabilir. Çim biçme makinesi çim haznesi takılı değilken kullanıldığında emniyet kapağını (9) asla kaldırmayın.
OPERASYON
ÇALIŞTIRMA VE KAPAMA (J'ye bakınız) ÇALIŞTIRMA
Dişi uzatma kablosunu sokete takın (J'ye bakın). Fişi prize takın ve ON anahtarına basın.
Şalter kutusunda kazara çalışmasını önlemek için bir kilitleme düğmesi bulunur.
Bir elle güvenlik butonuna basın ve basılı tutarken (2) diğer elinizle de anahtar kolunu (1) kola doğru sıkın ve butonun emniyet kilidini açın. Makine çalışmaya başlar, çimleri kesmeye başlamadan önce makinenin tam hıza ulaşmasını bekleyin. Daha sonra çalışır halde tutmak için iki elinizle anahtar koluna bastırın.
KAPAMA
Anahtar kolunu bırakın (1).
KESME YÜKSEKLIĞINI AYARLAMA (K'ya bakınız)
UYARI: Çim biçme yüksekliğini ayarlamadan önce, makinenin tamamen durmasını bekleyin. Çim biçme makinesinin bıçakları makine kapatıldıktan sonra dönmeye devam eder ve dönen bir biçak yaralanmaya sebep olabilir. Makinenin parçalarına dokunmadan önce tüm parçaların durmasını bekleyin.
İlk kesime başlamadan önce, çim biçme makinesinin kesme derinliğini istenen konuma ayarlayın. Çim biçme makinesi, 20 mm ile 70 mm arasında altı kesim yüksekliğinden birine ayarlanabilir. Kesme yüksekliğini ayarlamak için, kesme kolu (6) yüksekliğini dışarı doğru itin, aynı zamanda istenen yükseklik seçilene kadar çim biçme makinesini kaldırın veya aşağı itin.
| Konum Kesme yüksekliği | |
| 6 20mm | |
| 5 28.7mm | |
| 4 39.3mm | |
| 3 50mm | |
| 2 60.4mm | |
| 1 70mm | |
ÇIM BÇIME
Doğru şekilde kesmek için, en iyisi güç kaynağına yakın bir noktada kesime başlamak ve güç kaynağından uzaklaşarak çalışmak olacaktır. Biçme makinesini güç kaynağına dik açı yapacak şekilde sürün ve kabloyu kesilmiş olan zemine yerleştirin.
DIKKAT: Çim biçerken, motorun zor koşullarda çalışmasına engel olun. Motor çalışırken, motorun hızı düşer ve motor sesinde bir değişiklik fark ederseniz çim biçmeyi durdurun, anahtar kolu bırakın ve kesim yüksekliğini artırın. Bunun yapılmaması makineye zarar verebilir.
BAKIM
Herhangi bir ayarlama, servis veya bakım yapmadan önce fişi prizden çıkarın.
Sizin elektrikli aletinizin ilave yağa ve bakıma ihtiyacı yoktur.
Aletinizin içinde servis gerektiren aksam bulunmamaktadır. Aletinizi temizlerken asla su veya kimyasal kullanmayınız. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller tozdan uzak ortamda yapılmalıdır. Havalandırma yarıklarında kıvılcımlar görebilirsiniz. Bu normaldir ve aletinize zarar vermez.
Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak için üretici, servis yetkilisi veya benzeri nitelikli kişiler tarafından değiştirilmelidir.
BIÇAKLARIN BAKIMI (L'ye bakınız)
Makine elektrik akımına bağlıyken kesinlikle montaj veya ayarlama yapmayın.
Açma/kapama düğmesinin kapalı konumda olmasına ve güç kablosunun prizden çekili olmasına dikkat edin. Bıçakların bakımını yaparken daima dikkat edin – keskin uçlar yaralanmaya sebebiyet verebilir, eldiven kullanın. Bıçakları çıkarmak ve değiştirmek için şu prosedürü izleyin: Bıçağı çıkarmak için bahçe eldiveni (makineyle beraber verilmemiştir) ve İngiliz anahtarı gerekecektir. Bıçağı tutun (13) bıçağın civatasını İngiliz anahtarı ile saat yönünün tersine çevirerek çıkarın (7) Bıçağı sökün ve yenisini taktıktan sonra civatasını takın. Bıçağın Şekil L'daki gibi doğru yerleştirildiğinden emin olun ve civatayı iyice sıkıştırın. VİDALARI ÇOK SIKMAYIN.
Bıçaklarınızı, durumuna bakılmaksızın, 50 saat kullanımdan sonra veya 2 yılda bir, hangisi daha erken ise, değiştirin.
Bıçak kırılır veya zarar görürse yenisi ile değiştirin.
DEPOLAMA
Üst kol vidasını çevirerek alt itme kolunu serbest bırakın.
Yumuşak bir fırça ve bezle cihazın dışını iyice temizleyin. Su, solvent veya cila kullanmaktan kaçının. Tüm çim ve kalıntıları, özellikle havalandırma ızgarasındakileri, çıkarın.
Makineyi yan çevirin ve bıçakları temizleyin. Eğer bıçakların olduğu kısımda çimenler sıkışmışsa, tahta veya plastik bir aletle çıkarın.
Makineyi rutubetsiz ortamda muhafaza edin. Makinenin üzerine başka nesneler koymayın
Üst kol vidasını (4) çevirerek alt itme kolunu serbest bırakın, kol katlanabilirdir. Çim biçme makinesini orta taşıma kolu (11) ve ön taşıma kolu (12) ile taşıyabilirsiniz (M.1 ve M.2'ye bakınız)
Depolamada kolaylık açısından, kanat vidalarını gevşetin ve kolları katlayın.
Üst kolu açıp kaparken kabloların sıkışmamasına dikkat edin. Kolları düşürmeyin.
ÇEVRE KORUMASI
Atık elektrikli ürünler, ev atıklarıyla birlikte bertaraf edilememelidir.
Tesislerin bulunduğu yerlerde lütfen
geri kazandırmaya tabi tutun. Geri kazanım konusunda tavsiye için yerel yetkililerinize veya perakendecinize danışabilirsiniz.
UYGUNLUK BEYANI
Biz,
POSITEC Germany GmbH
Neuer Höltigbaum 6
22143 Hamburg
Ürünümüzün aşağıdaki Direktiflere uygun olduğunu beyan ederiz,
Tanım WORX Çim biçme makinesi
Tip WG711E
Aşağıdaki direktiflere uygundur:
EC Makine Direktifi 98/37/EC
EC Alçak Voltaj Direkifi 2006/95/EC
EC Elektromanyetik Uygunluk Direktifi
2004/108/EC
Açık Alanda Kullanılan Teçhizat
Tarafından Oluşturulan Çevredeki
Gürültü Emisyonu Direktifi
2005/88/EC ile yeniden düzenlenen
2000/14/EC
- Ek VI uyarınca Uygunluk Değerlendirme
Prosedürü Annex VI
- Ölçülen Ses Gücü Seviyesi 93 dB
- Beyan Edilen Garanti Edilen Ses Gücü Seviyesi
96 dB
-Yetkili kurum:
Standartlar aşağıdaki dilere uygundur:
EN 60335-1
EN 60335-2-77
EN 55014-1
EN 55014-2
EN 61000-3-3
EN 61000-3-2
ISO 11094
EN ISO 3744
EN 836
EN 50366
Jaiky Zhou
2008/01/09
Jacky Zhou
POSITEC Kalite sorumlusu
CE
