Ürün tipi	Akülü çim biçme makinesi
Marka	Worx
Model	WG783E
Nominal gerilim	24 V
Kesme çapı	33 cm
Kesme yüksekliği	20‑60 mm (3 kademe)
Toplama haznesi kapasitesi	30 L
Pil tipi	Kurşun asit (24 V)
Pil modeli	WA3216
Şarj süresi	5‑7 saat
Şarj cihazı modeli	WA3720
Makine ağırlığı	13,6 kg
Ses basıncı seviyesi (turbo mod)	73 dB(A)
Ses basıncı seviyesi (sessiz mod)	64 dB(A)
Ses gücü seviyesi	88 dB(A)
Ölçülen titreşim	3,0 m/s² (K=1,5 m/s²)
Çalışma modları	Sessiz ve turbo
Doluluk göstergesi	Evet (şamandıralı kapak)
Arkadan boşaltma fonksiyonu	Evet
Kesme yüksekliği ayarı	Manuel, 3 kademe (20‑60 mm)
Bıçak tipi	Döner metal bıçak
Emniyet anahtarı	Evet
Dahil aksesuarlar	Pil, şarj cihazı, toplama torbası, 2 kam kolu
Pil bakımı	Depolamada her 2 ayda bir ve her kullanımdan sonra şarj edin
Önerilen şarj sıcaklığı	18‑24 °C

Sık sorulan sorular - WG783E WORX

Worx WG783E model çim biçme makinesinin tutamağı nasıl monte edilir?

Alt tutamağı gövde deliklerine yerleştirin ve vidaları sıkın. Üst tutamağı cıvatalar ve kam kolları ile sabitleyin. Kilitlemek için kam kollarını sıkın. Kablo bağlantılarını gevşek bırakarak sabitleyin.

WG783E'de kesme yüksekliği nasıl ayarlanır?

Çim biçme makinesini durdurun, emniyet anahtarını çıkarın ve bıçağın tamamen durmasını bekleyin. Bir tekerleği kavrayın, yuvasından çıkarın ve istenen yüksekliğe ayarlayın. 3 kademe 20 mm ila 60 mm arasındadır. Tüm tekerlekler aynı yükseklikte olmalıdır.

Worx WG783E model çim biçme makinesinin pili nasıl şarj edilir?

Pil takılıyken veya çıkarılmış halde şarj edilebilir. Şarj cihazının konektörünü pilin prizine takın, ardından şarj cihazını bir duvar prizine takın. Şarj cihazındaki düğmeye basın; kırmızı ışık şarj olduğunu, yeşil ışık şarjın bittiğini gösterir (5‑7 saat). 5°C'nin altında veya 40°C'nin üzerinde sıcaklıklarda şarj etmeyin.

Çim biçme makinesi anormal şekilde titreşiyorsa ne yapmalı?

Çim biçme makinesini hemen kumanda kolunu bırakarak durdurun, ardından emniyet anahtarını çıkarın. Bıçağı kontrol edin: dengesiz, bükülmüş veya hasarlı bir bıçak titreşime neden olabilir. Servis kontrolü yapılmadan çim biçme makinesini kullanmayın.

WG783E model bıçak nasıl bilenir ve dengelenir?

Çim biçme makinesini durdurup anahtarı çıkardıktan sonra bıçağı çıkarın. Bir mengenede sabitleyin ve ince bir eğe ile kesici kenarları orijinal açıyı koruyarak eğeleyin. Dengeyi korumak için her iki uçtan eşit miktarda alın. Dengeyi kontrol etmek için ortadaki deliği bir çiviye yerleştirin; bir uç düşerse, denge sağlanana kadar o ucu eğeleyin.

Worx WG783E model çim biçme makinesi nasıl temizlenir?

Çim biçme makinesini durdurun ve emniyet anahtarını çıkarın. Dışını temizlemek için yumuşak bir fırça ve bez kullanın. Asla su veya kimyasal madde kullanmayın. Makineyi yan yatırın ve gövdenin altındaki çimleri tahta veya plastik bir aletle çıkarın. Havalandırma yuvalarını temiz tutun.

Pil şarj süresi nedir ve dolu olduğu nasıl anlaşılır?

Tamamen boşalmış bir pil için şarj süresi yaklaşık 5 ila 7 saattir. Şarj sırasında şarj cihazındaki gösterge kırmızıdır; şarj bittiğinde 15 saniye yeşil olur ve sonra söner. Pil arızalıysa kırmızı ışık yanıp söner.

Sessiz mod ve turbo mod nasıl kullanılır?

Çim biçme makinesindeki çalışma modu kadranını çevirin. Konum 1 = normal kullanım için sessiz mod (yaklaşık 20 mm çim kesimi). Konum 2 = kalın veya aşırı büyümüş çim için turbo mod. Turbo mod daha yüksek ses seviyesi üretir.

Çim torbası doluysa ne yapmalı?

Torbanın üstündeki doluluk göstergesi durumu belirtir: kapak yüzüyorsa torba boştur; aşağı indiğinde torba doludur. Çim biçme makinesini durdurun, emniyet anahtarını çıkarın, emniyet kapağını kaldırın ve torbayı çıkarın. Boşaltın ve iyice kilitlendiğinden emin olarak yerine takın.

Worx WG783E model çim biçme makinesi nasıl saklanır?

Çim biçme makinesini kuru bir yerde saklayın. Tutamağın kam kollarını gevşetin ve üst tutamağı katlayarak kompakt bir şekilde saklayın. Üzerine ağır nesneler koymayın. Pil için, kullanılmadığında her iki ayda bir tamamen şarj edin. -10°C'nin altındaki sıcaklıklarda saklamayın.

KULLANIM KILAVUZU WG783E WORX

Asıl talimatların çevirisi TR

* Tasvir edilen veya açıklanan aksesuarların hepsi standard paketlemelerde dahil değildir.

TEKNİK BİLGİLER

Ra Anma Girdisi	24V ---
Kesme çapı	33cm
Kesim yüksekliği	20-60mm
Kesme yüksekliği pozisyonları	3
Çim toplama kapasitesi	30L
Batarya tipi	Kurşun asidi
Batarya Modeli	WA3216
Şarj süresi	5-7 hrs
Şarj Cihazı Modeli	WA3720
Şarj Cihazı Sınıfı	Giriş: AC 220-240V, 50/60Hz, Çıkış: 29.5V --- , 1.0A
Ağırlık	13.6kg

GÜRÜLTÜ VE TİTREŞM VERİLERİ

Ağırlıklı Ses Basıncı L	_pA : 73dB(A) — Turbo modu K_pA : 3dB(A)
	L_pA : 64dB(A) — SESSİZ modu K_pA : 3dB(A)
Ağırlıklı Ses Gücü L	_wA : 88dB(A)
Ses basıncı 80dB(A) aşarsa kulaklık kullanınız
Tipik ağırlıklı titreşim 3.0m/s	^2 K=1.5m/s ^2

AKSESUARLAR

Batarya kutusu 1

Şarj aleti 1

Çim toplama torbası 1

Dirsek kilidi kolu 2

Bütün Aksesuarlarınızu bu cihazı aldığınız mağazadan almanızı tavsiye ederiz. Tanınmış markalı iyi kalite aksesuar kullanınız. Seçeceğiniz uçlar giriştiğiniz işle bağlantılıdır. Daha fazla bilgi için aksesuar paketini tetkik ediniz. Mağaza personeli size yardımcı olacak ve önerilerini getireceklerdir.

GENEL ELEKTRİKLI ALET GÜVENLİK UYARILARI

DİKKAT! Bu talimatın bütün hükümlerini okuyun. Aşağıdaki

talimat hükümlerine uyarken hata yapılacak olursa, elektrik çarpmaları, yangın ve/veya ağır yaralanmalara neden olunabilir.

Makinenin güvenli çalışması için talimatları dikkatli bir şekilde okuyun. İleride bakmak için tüm uyarıları ve talimatları saklayın.

• Bu cihazın düşük fiziksek, algısal veya zihinsel yeteneklere sahip veya tecrübesi ve bilgisi olmayan insanlar tarafından kullanılması, onların güvenliğinden sorumlu olan bir kişi tarafından denetlenmedikçe veya cihazın kullanımıyla ilgili talimat verilmedikçe, zararlıdır.
• Çocukların cihazla oynamadıklarından emin olmak için göz kulak olunmalıdır.

EĞİTİM

1) Talimatları dikkatle okuyun. Kontrolleri ve cihazın özel kullanımını tanıyın;
2) Çocukların ve talimatları bilmeyen kişilerin cihazı kullanmasına engel olun. Ulusal mevzuatlar operatörün yaşına kısıtlama getirebilir;
3) Yakında insanlar, özellikle çocuklar veya hayvanlar varken çimleri biçmeyin;
4) Operatör veya kullanıcı başkalarına veya başkalarının mülklerine verilecek zararlardan kendileri sorumludur.

HAZIRLIK

1) Çimleri diğerken daima ayakkabı ve uzun pantolon giyin. Cihazı çıplak ayakla veya terlikle kullanmayın;
2) Cihazın kullanılacağı alanı dikkatle inceleyin ve tüm taş, sopa, kablo, kemik ve benzeri yabancı maddeleri temizleyin;
3) Kullanmadan önce bıçaklarda, bıçak cívatalarında ve kesme düzeneğinde aşınma ve hasarı olup olmadığını kontrol edin. Dengeyi korumak için dizilerdeki aşınmış bıçak ve cívataları değiştirin;
4) Çok biçaklı makinelerde, bir bıçağın döndürülmesi diğer bıçakların dönmesine

neden olacağı için dikkatli olun.

ÇALIŞTIRMA

1) Sadece gündüz saatlerinde veya yeterli ışıklandırma altında çim biçim;
2) Makineyi mümkün olduğu sürece ıslak çimde kullanmaktan kaçının;
3) Tümseklerde adımınıza daima dikkat edin;
4) Koşarak kullanmayın;
5) Tekerlekli döner makineler için eğimli bölgelerde aşağı ya da yukarı hareket etmek yerine eğim üzerinde yatay olarak hareket edin;
6) Tümsekler üzerinde yön değiştirirken son derece dikkatli olun;
7) Dik tümseklerin üzerindeki çimleri fazla biçmeyin;
8) Cihazı çevirirken veya kendinize doğru çekerken çok dikkatli olun;
9) Makine taşınmak amacıyla çim dışındaki yüzeylerde götürülecekse ve çim biçimeye götürülüyorsa bıçakları durdurun;
10) Makineyi asla kusurlu civatalar, somunlarla, deflektör ve/veya çim toplayıcı güvenlik tertibatı olmaksızın kullanmayın;
11) Motoru talimatlara uygun olarak çalıştırın ve ayaklarını bıçaklardan uzak tutun;
12) Makineyi, çalıştırırken, yatırmayın, eğer makinenin çalıştırılması için yatırılması gerekiyorsa bu geçerli değildir. Bu durumda gerekenden fazla itmeyin ve sadece operatörden uzak kısmı kaldırın.;
13) Ellerinizi ver ayaklarını zı döner parçalardan uzak tutun. Döner biçme makinelerinde, deşarj kapaklarını her zaman açık tutun;
14) Makine devreden çıkarılmadan ve bıçaklar tamamıyla durmadan önce bıçaklara kesinlikle dokunmayın;
15) Devreden çıkarma mekanizmasını çıkarmak için:
- Makine kullanılmadan bırakıldığında;
- Tıkanıklık açılırken;
- Makineyi kontrol ederken, temizlerken ya da bakımı yapılırken;
- Yabancı maddeye çarptığında.;
- Çim biçme makinesi anormal biçimde titremeye baularsa

BAKIM VE DEPOLAMA

1. Makinenin güvenli şekilde çalışması için tüm

somunları, cívataları, vidaları sıkıştırın.

1. Çim tutma mekanizmasını sık sık aşınma veya bozulmaya karşı kontrol edin.
2. Aşınmış ya da zarar görmüş parçaları değiştirin.

AKÜLÜ ALETLERLE DIKKATLI ÇALIŞMAK VE ALETLERİ DOĞRU KULLANMAK

1) Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Belirli bir t.r akü için geliştirilmiş bir şarj cihazının değişik bir akü için kullanılması yangın tehlikesine yol açar.
2) Elektrikli el aletlerinde sadece o alet için öngörülen aküleri kullanın. Başka akülerin kullanılması yaralanmalara ve yangın tehlikesinin ortaya çıkmasına neden olabilir.
3) Kullanım dışında bulunan aküleri, kontaklar arasında köprüleme yapma olasılığı bulunan büro ataçları, madeni paralar, anahtarlar, çiviler, vidalar veya diğer k.ç.k metal eşya ve cisimlerden uzak tutun. Ak. Kontakları arasındaki bir kısa devre yanmalara veya yangın çıkmasına neden olabilir.
4) Yanlış kullanım durumunda akünün dışına sıvılar sizabilir. Bu sıvılarata temas etmeyin. Yanlışlıkla aküden sızan sıvılarata temas ederseniz, temas yerini hemen su ile yıkayın. Eğer söz konusu sıvı gözünüze kaçacak olursa hemen bir hekime başvurun. Aküden dışarı sızan sıvılar cildinizde tahrişlere veya yanmalara neden olabilir.

BATARYA ŞARJ ALETINIZ İÇIN ILAVE GÜVENLIK TALIMATLARI

1. Şarj etmeden önce, talimatları okuyun.
2. Besleme kablosu hasar görürse tehlikeli bir duruma sebep olmamak için üretici, servis yetkilisi veya benzeri nitelikli kişiler tarafından değiştirilmelidir.
3. Şarj ettikten sonra, batarya şarj aletini ana beslemeden çıkarın. Ardından şasi bağlantısını çıkarın ve ardından batarya bağlantısını

çıkarın.

1. Sızan pili şarj etmeyin.
2. Tasarlandığı amacının dışındaki çalışmalarda şarj aletlerini kullanmayın.
3. Şarj aygıtını sadece AC beslemesine bağlayın.
4. Şarj aygıtı nemden korunmalıdır.
5. Şarj aletini dışarıda kullanmayın.
6. Pilin veya şarj aletini kısa devre yaptırmayın.

7. Şarj ederken “+/-” kutuplara dikkat edin.

8. Üniteyi açmayın ve çocukların ulaşamayacağı yerde tutun.

9. Diğer üretici firmaların bataryalarını şarj etmeyin.
10. Batarya şarj aleti ve batarya arasındaki bağlantının doğru yerleştirildiğinden ve yabancı cisimler tarafından engellenmediğinden emin olun.
11. Batarya şarj aletinin yuvalarını yabancı maddelerden uzak tutun ve kire ve neme karşı koruyun. Kuru ve buz tutmayan bir yerde saklayın.
12. Bataryaları şarj ederken, batarya şarj aletinin iyi havalandırılmış bir alanda ve alev alabilen materyallerden uzakta olduğundan emin olun. Bataryalar şarj olurken ısınabilir. Herhangi bir bataryayı aşırı şarj etmeyin. Bataryaları ve şarj aletlerini şarj sırasında denetimsiz bırakmayın.
13. Şarj edilemeyen bataryaları tekrar şarj etmeyin, aşırı ısınabilir ve kırılabilir.
14. Batarya paketi hava sıcaklı 18 ila 24°C arasındayken şarj edilirse daha uzun batarya ömrü ve performansı elde edilebilir. Batarya paketini hava sıcaklığı 4,5°C'nin altında veya 40,5°C'nin üstündeyken şarj etmeyin. Bu, önemlidir, çünkü batarya paketinin ciddi derecede hasar görmesini önleyebilir.

SEMBOLLER

Bu makineyi çalıştırmadan önce talimat kılavuzunu okuyun

Uyarı

Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte atılmamalıdır. Mümkün olduğu ölçüde yeniden dönüşüm imkanlarından yararlanınız. Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız

Çevredeki kişileri uzakta tutun.

şarj cihazını sadece kuru ortamda kullanın

Bıçaklar makine kapatıldıktan sonra dönmeye devam eder. Makinenin parçalarına dokunmadan önce tüm parçaların durmasını bekleyin.

Keskin bıçaklara dikkat edin. Motor kapatıldıktan sonra bıçaklar dönmeye devam eder- Bakım işinden önce veya kablo hasarlıysa fışı prizden çekin.

Bağlantı Kablosunu kesici bıçaklardan uzak tutun.

Yağmura veya suya maruz birakmayınız

Yakmayınız

Bataryaları atmayın. Bitmiş bataryaları bölgenizdeki toplama ya da geri dönüşüm noktasına verin.

Kurşun içeren batarya muhteva eder. Pil doğru bir şekilde geri dönüştürülmeli ya da imha edilmelidir.

USULÜNE UYGUN KULLANIM

Bu ürün evlerde ve özel alanlarda çim biçme için geliptirilmiutir.

ŞARJ CİHAZINA İLİŞKİN ĞÜVENLİK KURALLARI

1. Şarj cihazını direkt olarak bir elektrik prizine takın. KORDONU EZMEYİN. Şarj cihazını asla kordonundan tutarak taşımayın. Şarj cihazını, elektrik prizinden ya da çim biçme makinesinden çıkarmak için asla kordonundan çekmeyin.
2. DIKKAT: Yangın tehlikesini, elektrik çarpmalarını ve kişisel yaralanmaları engellemek için söz konusu şarj cihazını diğer ürünler ile birlikte kullanmayı denemeyin. Benzer şekilde çim biçme makinesini başka herhangi bir şarj cihazı ile şarj etmeye çalışmayın.
3. Şarj cihazı takılmış durumda ilen ya da güvenlik anahtarı takılı haldeyken çim biçme makinesi üzerinde herhangi bir bakım işlemi yapmayın.
4. Zarar görmüş bir şarj cihazını kullanmayın. Yetkili bir WORX servis deposu vasıtasıyla hasar görmüş olan kabloları ya da şarj cihazını derhal değiştirin.
5. Çim biçme makinesini daima dış hava koşullarından korunmuş kuru bir yerde şarj edin. Şarj cihazını ya da çim biçme makinesini yağmura maruz bırakmayın. Nemli ya da ıslak alanlarda şarj etmeyin. Çim biçme makinesini sıcaklığın 104°F (40°C) üzerinde ya da 41°F (5°C) altında olduğu durumlarda şarj etmeyin.
6. Çim biçme makinesini ve şarj cihazını yağmurdan, ısı kaynaklarından (Radyatör, ısıtıcı, soba, vb) ateşten ya da kimyasal maddelerden koruyun. Şarj cihazının kordonuna zarar vermemek için dikkatli olun ve kordonu keskin kenarlara temas ettirmeyin.

ŞARJ İŞLEMİNE İLİŞKİN PROSEDÜR

1. Şarj işlemi, batarya makineye TAKILMIŞ

haldeyken (A1 'ye bakınız) ya da makineden ÇIKARILMIŞ haldeyken (A2 'ye bakınız) gerçekleştirilebilir.

1. Şarj cihazının konektörünü batarya üzerindeki yuvalara takın. ('ye bakınız A1,A2).
2. Şarj cihazının fişini duvar üzerinde bulunan elektrik prizinin yuvalarına sokun.
3. Şarj cihazı düğmesine basın, güç olduğunu ve akünün şarj edildiğini gösteren kırmızı ışık yanar.
4. Şarj tamamlandığında kırmızı ışık sönecek ve yeşil ışık yanacaktır (Tamamıyla kullanılmış bir çim biçme makinesinin şarj işlemi yaklaşık 5-7 saat sürecektir)
5. Akü tamamen şarj olduktan sonra yeşil ışık yanacak ve tam şarji göstermek için 15 saniye süreyle yanmayı sürdürecektir. 15 saniye sonra güç tasarrufu için yeşil ışık ve şarj kapanacaktır.

NOT: Akü arızalıysa, kırmızı ışık yanıp sönecektir.

Lambalar sadece şarj cihazı hem aküye hem de duvar prizine bağlıyken çalışır.

1. Şarj cihazı akıllı bir şarj aletidir ve akü veya şarj cihazının hasar görme korkusu olmaksızın uzun süre akü ve duvar prizine bağlı kalabilir. Şarj cihazı aküyü tamamen şarj olduğundan emin olmak için otomatik olarak açılacaktır.

BATARYANIN BAKIMI

Kablosuz çim biçme makinenizin içinde bulunan batarya 24 voltluk kapalı uçlu bir asit sistemidir. Çim biçme makinesi, akıntı korkusu olmaksızın istenilen pozisyonda depolanabilir.

• Pil ömrünü ve pil performansını optimum düzeyde tutmak için, pil kullanılmadığı sürece 2 ayda bir tam olarak şarj edilmelidir.
• Pil ömrünü ve pil performansını optimum düzeyde tutmak için, her kullanımdan sonra pil tamamen şarj edilmelidir
• Pili serin ve kuru bir yerde saklayın.
• Batarya 14°F (-10°C) sıcaklığına kadar güvenle muhafaza edilebilir.
• Bataryanın yeniden şarj edilmeden önce tamamıyla bitmesinin beklenmesine gerek yoktur.
• Maksimum çalışma süresi kapasitesinin elde edilmesi için cihazın satın alınmasının ardından 2 ya da 3 defa başlangıç şarjı

işleminin gerçekleştirilmesi gerekebilir. Müşteri Destek Servisinden EKSTRA BATARYA temin edilebilir.

MONTAJ

ÖNEMLİ! Önce, çim biçme makinesi monte emin olun aksesuarları

tamamlandığında bilgi yukarıda göre aksesuarları onay.

1. TUTACAK MONTAJI (B1, B2, B3 'ye bakınız)

1. Alt tutma yerini bulunan çıkıntının (9) üzerindeki deliklere yerleştirin.
2. Ürünle birlikte verilen vidalarla sabitleyin.(Fig B1)
3. Üst tutma yerini (1) civatalarla takın ve kam levyesini (8) alt tutma yerine (9) kilitleyin. (Fig B2)
4. Her iki kilit kam levyesini de sıkın. Tutma yerinin TAMAMEN sabitlenip sabitlenmediğini kontrol edin.
   Kam levyesinin baskısı kilit kam levyesi (8) saat yönünde/saatın aksi istikametinde ayarlanarak düzenlenebilir. GEREĞİNDEN FAZLA SIKİŞTIRMAYIN.

Not: Tutma yeri topuzlarını takmadan önce civataların tutma yerilerine tamamiyle takıldığından emin olun.

1. Birlikte verilen kablo klipslerini (3) üst ve alt tutma yerine takın. Yeterli kablo gevşekliği bırakarak kabloyu klipslerin içerisinde yerleştirin

2. ÇİM TORBASININ TAKILMASI

Adım1.Tutma yerinin önüne hafifçe bastırın. (Fig C2)

Adım 2. Daha sonra ileri doğru itin. (Fig C2)

Adım 3. Tutma yerinin arkasını aşağıya itin. (Fig C2)

Adım 4. Son olarak, plastic klipsleri metal gövdenin üzerine mandallayın. (Fig C3)

UYARI: Tutma yerini ters yönde takmayın. Tutma yerini Şek C1'de erildiği igib takın.

3. ÇİM TORBASININ TAKILMASI (D1, D2, D3 'ye bakınız)

1. Çim biçme makinesini kapatın, birçok durana kadar bekleyin ve ardından güvenlik anahtarını

çıkarın.

1. Güvenlik kanadını kaldırın ve yukarıda tutun; saman girişinin çıkartıldığından emin olun.
2. Çim torbasını tutacağından kaldırmak suretiyle alın ve çim torbasını çim biçme makinesinin üzerinde bulunan alt kancaların (a) üzerine yerleştirin. (Fig D2)
3. Çim torbasını getirdiğiniz konumda sabitlemek için güvenlik mekanizmasını serbest bırakın. Çim torbasının tamamıyla sabitlendiğinden emin olun. (Fig D3)

NOT: Çim torbasının tamamıyla sabitlendiğinden emin olmak için çim torbasının üzerine hafifçe bastırın.

4. SÖKME/BOŞALTMA

Çim torbasını tutun, emniyet kapağını kaldırın (10). Çim torbasını çıkarın (5).

UYARI! Kullanmadan önce emniyet kapağının tahliye deliğini sıkıca kapattığından daima emin olun. Çim biçme makinesi çim tobası takılı olmadan kullanılırken kesinlikle güvenlik kapağını (10) kaldırmayın

5. BATARYANIN TAKILMASI/ ÇIKARILMASI (E1, E2'ye Bakınız) BATARYANIN ÇIKARILMASI

Akü tutma yerini kullanarak aküyü direkt çekip çıkarın. (E1'ye bakınız)

NOT: Bataryayı çıkartırken bataryayı ayağınıza ya da yere düşürmemek için dikkatli olun.

BATARYANIN TAKILMASI

Aküyü akü kutusuna yerleştirin, akünün doğru şekilde yerleştirildiğinden emin olun. (E2'ye bakınız)

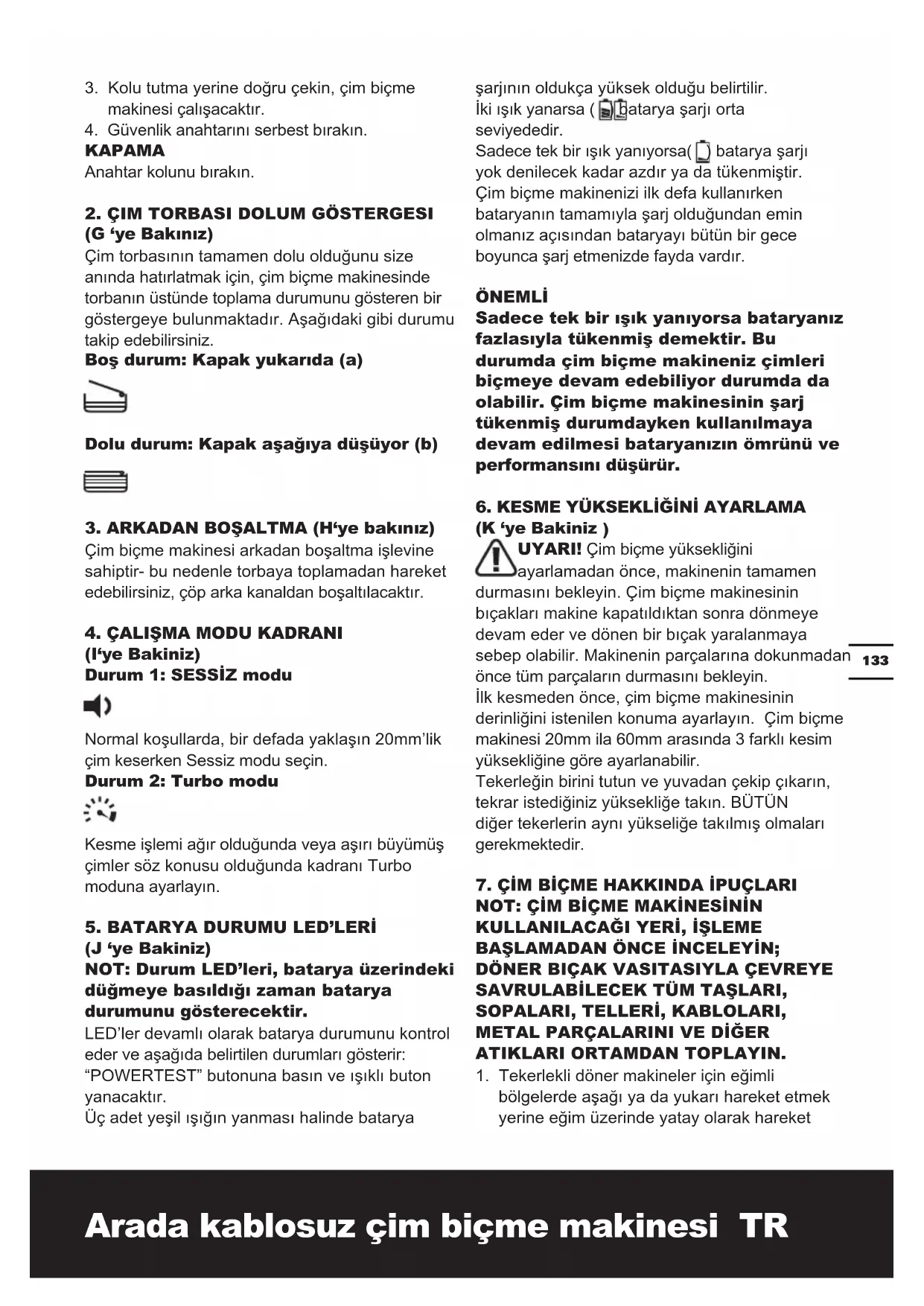

OPERASYON

1. ÇALIŞTIRMA VE KAPAMA (F1, F2 'ye Bakiniz)

UYARI! Makine kapatıldıktan sonra bıçak birkaç saniye boyunca dönmeye devam eder. Makineyi yeniden "açmadan" önce motorun/bıçağın dönmesinin durmasını bekleyin. Makineyi anında açıp kapatmayın.

ÇALIŞTIRMA

1. Güvenlik anahtarını açma kapama kutusunun muhafazasına takın.

2. Anahtarı sağ kaydırıp burada tutun.

3. Kolu tutma yerine doğru çekin, çim biçme makinesi çalışacaktır.

4. Güvenlik anahtarını serbest bırakın.

KAPAMA

Anahtar kolunu bırakın.

2. ÇIM TORBASI DOLUM GÖSTERGESI (G 'ye Bakınız)

Çim torbasının tamamen dolu olduğunu size anında hatırlatmak için, çim biçme makinesinde torbanın üstünde toplama durumunu gösteren bir göstergeye bulunmaktadır. Aşağıdaki gibi durumu takip edebilirsiniz.

Boş durum: Kapak yukarıda (a)

Dolu durum: Kapak aşağıya düşüyor (b)

3. ARKADAN BOŞALTMA (H'ye bakınız)

Çim biçme makinesi arkadan boşaltma işlevine sahiptir- bu nedenle torbaya toplamadan hareket edebilirsiniz, çöp arka kanaldan boşaltılacaktır.

4. ÇALIŞMA MODU KADRANI

(I'ye Bakiniz)

Durum 1: SESSİZ modu

Normal koşullarda, bir defada yaklaşın 20mm'lik çim keserken Sessiz modu seçin.

Durum 2: Turbo modu

Kesme işlemi ağır olduğunda veya aşırı büyümüş çimler söz konusu olduğunda kadranı Turbo moduna ayarlayın.

5. BATARYA DURUMU LED'LERİ

(J 'ye Bakiniz)

NOT: Durum LED'leri, batarya üzerindeki düğmeye basıldığı zaman batarya durumunu gösterecektir.

LED'ler devamlı olarak batarya durumunu kontrol eder ve aşağıda belirtilen durumları gösterir:

"POWERTEST" butonuna basın ve ışıklı buton yanacaktır.

Üç adet yeşil ışığın yanması halinde batarya

şarjının oldukça yüksek olduğu belirtilir.

İki ışık yanarsa ( batarya şarji orta seviyededir.

Sadece tek bir ışık yanıyorsa( batarya şarj yok denilecek kadar azdır ya da tükenmiştir. Çim biçme makinenizi ilk defa kullanırken bataryanın tamamıyla şarj olduğundan emin olmanız açısından bataryayı bütün bir gece boyunca şarj etmenizde fayda vardır.

ÖNEMLİ

Sadece tek bir ışık yanıyorsa bataryanız fazlasıyla tükenmiş demektir. Bu durumda çim biçme makineniz çimleri biçmeye devam edebiliyor durumda da olabilir. Çim biçme makinesinin şarj tükenmiş durumdayken kullanılmaya devam edilmesi bataryanızın ömrünü ve performansını düşürür.

6. KESME YÜKSEKLİĞİNİ AYARLAMA (K 'ye Bakiniz)

UYARI! Çim biçme yüksekliğini ayarlamadan önce, makinenin tamamen durmasını bekleyin. Çim biçme makinesinin bıçakları makine kapatıldıktan sonra dönmeye devam eder ve dönen bir biçak yaralanmaya sebep olabilir. Makinenin parçalarına dokunmadan önce tüm parçaların durmasını bekleyin.

İlk kesmeden önce, çim biçme makinesinin derinliğini istenilen konuma ayarlayın. Çim biçme makinesi 20mm ila 60mm arasında 3 farklı kesim yüksekliğine göre ayarlanabilir.

Tekerleğin birini tutun ve yuvadan çekip çıkarın, tekrar istediğiniz yüksekliğe takın. BÜTÜN diğer tekerlerin aynı yükseliğe takılmış olmaları gerekmektedir.

1. ÇİM BİÇME HAKKINDA İPUÇLARI NOT: ÇİM BİÇME MAKİNESİNİN KULLANILACAĞI YERİ, İŞLEME BAŞLAMADAN ÖNCE İNCELEYİN; DÖNER BIÇAK VASITASIYLA ÇEVREYE SAVRULABİLECEK TÜM TAŞLARI, SOPALARI, TELLERİ, KABLOLARI, METAL PARÇALARINI VE DİĞER ATIKLARI ORTAMDAN TOPLAYIN.

2. Tekerlekli döner makineler için eğimli bölgelerde aşağı ya da yukarı hareket etmek yerine eğim üzerinde yatay olarak hareket

edin. Tümsekler üzerinde yön değiştirirken son derece dikkatli olun.

1. Taşlı bir alan üzerinden geçilmesi sırasında çim biçme makinesini "KAPATMAK" için açma/kapama kolunu serbest bırakın. Aksi takdirde bıçak nedeniyle taşlar etrafa savrulabilir.
2. Engebeli alanlarda ya da çok uzun çimlerin bulunduğu bölgelerde kesin yaparken en yüksek kesim yüksekliğini seçin. Aynı anda çok fazla çimin kesilmesi devre kesiciyi devreye sokacak ve otomatik olarak çim biçme makinesini kapatacaktır.
3. Bir çim torbasının hızlı büyüme döneminde kullanılması halinde çimler boşaltma açıklığında sıkışma eğiliminde olacaklardır. Çim biçme makinesini "KAPATMAK" için açma/kapama kolunu serbest bırakın ve güvenlik anahtarını çıkarın. Çim torbasını çıkarın ve torbayı baş aşağı çevirim sallamak suretiyle içerisindeki çimleri dökün. Boşaltma açıklığının çevresinde toplanmış olan diğer maddeleri ve atıkları da çıkarın. Çim torbasını yerine yerleştirin.
4. Bir çim biçme makinesinin anormal şekilde titremesi halinde çim makinesini "KAPATMAK" için açma/kapama kolunu serbest bırakın ve güvenlik anahtarını çıkarın. En kısa zamanda durumun nedenini araştırın. Titreme, belirli bir soruna ilişkin uyarıdır. Bir servis kontrolü yapılana kadar çim biçme makinesini çalıştırmayın.
5. KISA BİR ZAMAN DİLİMİ İÇİN OLSA BİLE ÇİM BİÇME MAKİNESİNİN BAŞINDAN HER AYRILDIĞINIZDA ÇİM BİÇME MAKİNESİNİ KAPATMAK İÇİN AÇMA/KAPAMA KOLUNU SERBEST BIRAKIN VE GÜVENLİK ANAHTARINI ÇIKARIN.

BAKIM

UYARI: Çim torbasını çıkarmadan önce çim biçme makinesini

durdurun ve güvenlik anahtarını çıkarın.

NOT: Uzun ve güvenli kullanımın elde edilebilmesi için aşağıda belirtilen bakım işlemlerini düzenli aralıklarla uygulayın. Gevşek, yerinden çıkmış ya da hasar görmüş bıçaklar, gevşek bağlantılar ve aşınmış ya da hasar görmüş parçalar gibi belirgin arızalara karşı

kontrol edin. Kapakların ve mekanizmaların hasar görmemiş olduğundan ve çim biçme makinesine doğru bir şekilde takıldığından emin olun. Çim biçme makinesini çalıştırmadan önce tüm gerekli bakımları ve tamir işlemlerini gerçekleştirin. Düzenli bakım yapıyor olmanıza rağmen çim biçme makinesinin bozulması halinde lütfen öneri almak için müşteri destek servisimizi arayın.

BIÇAK BİLEME

EN İYİ ÇİM BİÇME MAKİNESİ PERFORMANSI İÇİN BIÇAKLARIN KESKİN OLDUĞUNDAN EMİN OLUN. KÖRELMİŞ BİR BIÇAK ÇİMİ DÜZGÜN KESMEZ.

BIÇAĞI ÇIKARIRKEN, BİLERKEN VE TAKARKEN UYGUN GÖZ KORUYUCU DONANIMLAR KULLANIN. GÜVENLİK ANAHTARININ ÇIKARILDIĞINDAN EMİN OLUN. Normal şartlar altında bir çim biçme işlemi sırasında bıçağın iki kere bilenmesi gayet yeterli olacaktır. Kum, bıçağın kısa zamanda körelmesine neden olur. Çimlerinizin arasında kum da varsa daha sık bileme gerekebilir. BÜKÜLMÜŞ YA DA HASAR GÖRMÜŞ BIÇAĞI EN KISA ZAMANDA DEĞİŞTİRİN.

BIÇAK BİLENİRKEN:

1. Bıçağın dengede olduğundan emin olun.
2. Bıçağı orijinal kesim açısına göre bileyin.
3. Bıçağın kesici kenarlarını her iki yönden de bileyin. Her iki yönden de eşit miktarda bileme yapın.

BIÇAĞI MENGENE İÇİNDE BİLEMEK İÇİN (L 'ye Bakiniz)

1. Açma/kapama kolunun serbest bırakıldığından, bıçağın durduğundan ve bıçak çıkarılmadan önce güvenlik anahtarının çıkarıldığından emin olun.
2. Bıçağı çim biçme makinesinden çıkarın. Bıçağın çıkarılması ve takılmasına ilişkin talimatları inceleyin.
3. L-1 bıçağını L-2 mengenesine sabitleyin.
4. Koruyucu gözlük kullanın ve kendinizi kesmemeye özen gösterin.
5. Bıçağın keskin kenarlarını dikkatli bir şekilde ince dişli bir L-3 törpü ile ya da bileme taşıyla törpüleyin.

6. Bıçağın dengesini kontrol edin. Bıçak dengelemeye ilişkin talimatları inceleyin.

7. Bıçağı tekrar çim biçme makinesine takın ve sıkıca sabitleyin. Aşağıdaki talimatları inceleyin.

BIÇAK DENGELEME (M 'ye Bakiniz)

M-1 bıçağının merkezinde bulunan deliği M-3 mengenesine yatay olarak tutturulmuş olan bir vidaya ya da M-2 tornavidasının metal kısmına takmak suretiyle bıçağın dengesini kontrol edin. Bıçağın yanlarından herhangi birinin aşağı doğru hareket etmesi durumunda söz konusu ucu törpüleyin. Bıçak, herhangi bir kenarı aşağı inmediği zaman dengelenmiş demektir.

BIÇAKLARIN BAKIMI (N1, N2 'ye Bakınız)

Bıçaklarını, durumuna bakılmaksızın, 50 saat kullanımdan sonra veya 2 yılda bir, hangisi daha erken ise, değiştirin.

Bıçakları çıkarmak ve değiştirmek için şu prosedürü izleyin: Bıçağı çıkarmak için bahçe eldiveni (makineyle beraber verilmemiştir) ve İngiliz anahtarı gerekecektir. Bıçağı tutun (15) bıçağın cıvatasını İngiliz anahtarı ile saat yönünün tersine çevirerek çıkarın (14), ve daha sonra bıçağı sökün.

Tekrar takmak için, bıçağı (15) kesme kenarları yere bakacak şekilde yerleştirin Ardından birçok somununu sıkıca sabitleyin.

DEPOLAMA: (O 'ye Bakiniz)

Çim biçme makinesini durdurun ve daima güvenlik kilidini çıkarın. Makinenin dış yüzünü yumuşak bir fırça ve bez yardımıyla iyice temizleyin. Su, deterjan ya da cila kullanmayın. Tüm çimleri ve birikintileri özellikle havalandırma deliklerinden temizleyin.

Makineyi yan çevirin ve bıçakları temizleyin. Eğer bıçakların olduğu kısımda çimenler sıkışmışsa, tahta veya plastik bir aletle çıkarın.

Makineyi rutubetsiz ortamda muhafaza edin. Makinenin üzerine başka nesneler koymayın. Depolama yardımcı olmak için, tutma yeri kam levyesini serbest bırakın ve üst tutma yerini döndürün veya katlayın.

ÇEVREYİ KORUMA

Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte

atılmamalıdır. Mümkün olduğu ölçüde

yeniden dönüşüm imkanlarından yararlanınız.

Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız

EC UYGUNLUK BEYANNAMESI

Ürünümüzün aşağıdaki Direktiflere uygun olduğunu beyan ederiz, Tanım WORX Arada kablosuz çim biçme makinesi Tip WG783E İşlev çim biçme

Aşağıdaki direktiflere uygundur: EC Makine Direktifi 2006/42/EC EC Alçak Voltaj Direkifi 2006/95/EC EC Elektromanyetik Uygunluk Direktifi 2004/108/EC Açık Alanda Kullanılan Teçhizat Tarafından Oluşturulan Çevredeki Gürültü Emisyonu Direktifi 2005/88/EC ile yeniden düzenlenen 2000/14/EC

- Ek VI uyarınca Uygunluk Değerlendirme Prosedürü Annex VI - Ölçülen Ses Gücü Seviyesil 85dB(A) Turbo modu 76dB(A) SESSİZ modu

Beyan Edilen Garanti Edilen Ses Gücü Seviyesi 88dB(A) - Yetkili kurum: Adı: Intertek Testing & Certification Ltd Adres: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL

Standartlar aşağıdaki dilere uygundur: EN 60335-1 EN 60335-2-77 EN ISO 3744 EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 62233 EN 60335-2-29

Teknik dosyayı oluşturmaya yetkili kişi, Adı: Russell Nicholson Ilgi: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

Jaiky Zhou

2011/09/13 Jacky Zhou POSITEC Kalite Yöneticisi
