РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WG783E WORX

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности с указанием общеизвестной торговой марки. За более подробной информацией обратитесь к разделу «Рекомендации по использованию перфоратора» в этой инструкции или сведениям на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца.

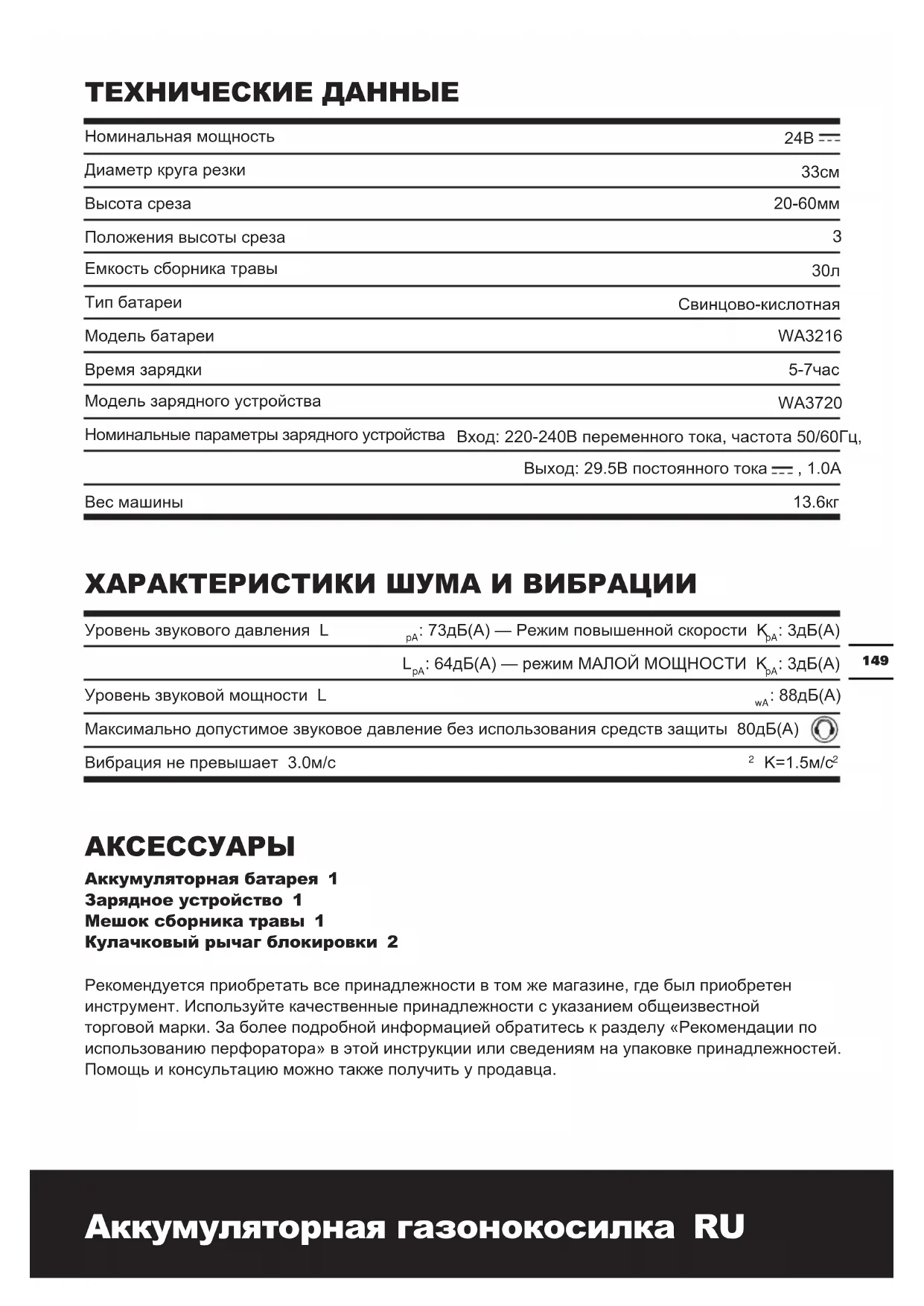

Уровень звукового давления L

: 73дБ(A) — Режим повышенной скорости K

: 3дБ(A) Уровень звуковой мощности L

: 88дБ(A) Максимально допустимое звуковое давление без использования средств защиты 80дБ(А) Вибрация не превышает 3.0м/с

Номинальная мощность Диаметр круга резки Высота среза Положения высоты среза Емкость сборника травы Тип батареи Модель батареи Время зарядки Модель зарядного устройства Номинальные параметры зарядного устройства

30л Свинцово-кислотная WA3216 5-7час WA3720 Вход: 220-240В переменного тока, частота 50/60Гц, Выход: 29.5В постоянного тока , 1.0A 13.6кг150

Невыполнение всех нижеприведенных инструкций и рекомендаций может привести к поражению электрическим током, пожару и серьезным травмам.

- Данный аппарат не предназначен для использования людьми (включая детей) с недостаточными физическими, психическими или умственными способностями, необученными или неосведомленными лицами. В случае использования аппарата упомянутыми лицами необходим надзор за ними (или прямые указания по применению) со стороны лица, отвечающего за их безопасность. - Дети в таких случаях должны находиться под наблюдением во избежание баловства или игр с данным аппаратом.

1) Внимательно прочитайте инструкции.

Ознакомьтесь с регуляторами и правильным использованием оборудования;

2) Никогда не позволяйте детям или лицам,

не ознакомленными с этими инструкциями, работать с газонокосилкой. Местные нормы могут ограничивать возраст оператора;

3) Никогда не выполняйте скашивание

вблизи людей и, в особенности, детей или домашних животных;

4) Помните, что оператор или пользователь

несет ответственность за несчастные случаи или опасность для других людей или их собственности.

1) При скашивании, всегда носите надежную

обувь и длинные брюки. Не работайте с оборудованием босиком или в открытых

2) Тщательно проверьте место, где

предполагается использование оборудования, и удалите все объекты, которые могут отбрасываться машиной;

3) Перед использованием всегда проводите

осмотр, чтобы убедиться, что лезвие, болты лезвия и режущий узел не изношены или повреждены. Заменяйте изношенные или поврежденные лезвия и болты в комплектах для сохранения балансировки;

4) При работе с косилкой, имеющей несколько

ножей, соблюдайте осторожность, так как вращение одного ножа может привести к вращению остальных ножей.

1) Косите только в дневное время или при

хорошем искусственном освещении;

2) Избегайте работы с оборудованием в

мокрой траве там, где возможно;

3) Всегда проверяйте свою точку опоры на

4) Ходите, никогда не бегайте;

5) В случае колесных роторных машин

скашивайте поперек лица склонов, но никогда не скашивайте вверх и вниз;

6) Проявляйте исключительную осторожность

при смене направления на склонах;

7) Не проводите скашивание на слишком

8) Будьте предельно осторожны при

реверсировании направления или подтягивании газонокосилки к себе;

9) Остановите лезвие, если газонокосилку

нужно наклонить для перемещения при пересечении поверхностей без травы, а также при перевозке газонокосилки к месту кошения и от него;

10) Никогда не управляйте газонокосилкой с

неисправным защитным кожухом или без установленных устройств безопасности, например отражателей и/или уловителей;

11) Осторожно включайте мотор в соответствии

с указаниями и положении ног достаточно далеко от лезвия;151

включении мотора, за исключением случаев, когда она должна быть наклонена для пуска. В этом случае не наклоняйте её больше, чем абсолютно необходимо, и поднимайте только ту часть, которая удалена от оператора;

13) Не ставьте руки или ноги вблизи

вращающихся деталей или под ними. Всегда держитесь вдали от выпускного

14) Не касайтесь лезвия до съема

блокирующего устройства. А лезвия не остановятся полностью; - o) снимайте блокирующее устройство: - Когда вы оставляете машину без

- Перед очисткой засорения; - Перед проверкой, чисткой или работой на

- После удара о посторонний объект; - При возникновении непривычной

1) Следите за затяжкой всех гаек, болтов и

винтов для того, чтобы быть уверенным в том, что устройство находится в безопасном рабочем состоянии.

2) Периодически проверяйте улавливатель

травы на износ или повреждение.

3) В целях безопасности заменяйте

изношенные или поврежденные детали.

устройство, которое подходит для одного типа аккумуляторной батареи, может привести к пожару, когда используется с другим типом аккумуляторной батареи.

Использование любого другого типа аккумулятора может привести к травме или

контактов аккумуляторной батареи может привести к ожогам или пожару.

Жидкость, вытекшая из аккумулятора, может вызвать раздражение

1. Прочитайте инструкции перед выполнением

2. Если сетевой шнур поврежден, то,

воизбежании опасности поражения током, он должен быть заменен изготовителем, его сервисным агентом или уполномоченным квалифицированные лицом.

3. По окончании зарядки сначала отключите

зарядное устройство от электросети, а затем выньте аккумулятор.

4. Не заряжайте негерметичные

5. Не используйте зарядное устройство для

других работ, кроме тех для которых они предназначены.

6. Зарядное устройство должно подключаться

только к сети переменного тока.

7. Зарядное устройство должно быть

8. Не используйте зарядное устройство в

9. Не замыкайте накоротко контакты

аккумулятора или зарядного устройства.

10. Соблюдайте полярность “+/-“ при зарядке.

11. Не вскрывайте зарядное устройство и

храните его вне досягаемости от детей.

12. Не заряжайте аккумуляторы других

13. Убедитесь, что никакие посторонние

предметы не мешают правильной установке аккумулятора в зарядном устройстве.

14. Не закрывайте вентиляционные щели

зарядного устройства посторонними предметами и очищайте их от загрязнения и влаги. Храните в сухом теплом месте.

15. При зарядке аккумулятора убедитесь,

что зарядное устройство находится в хорошо проветриваемом месте и вдали от легковоспламеняющихся предметов. Аккумуляторы могут нагреваться в процессе зарядки.. Не оставляйте без присмотра аккумулятор и зарядное устройство во время зарядки.

16. Не заряжайте не заряжаемые батарей.

17. Увеличить время работы аккумулятора и

повысить производительность можно путем зарядки аккумулятора при температуре 18-24º. Не заряжайте аккумулятор при температуре воздуха ниже 4,5º или выше 40,5º. Несоблюдение этого требования может привести к повреждению аккумулятора. Перед эксплуатацией этой машины прочитайте сборник инструкций Предупреждение Не подпускайте посторонних лиц. Лезвие продолжает вращаться после выключения машины. Перед касанием компонент машины подождите, пока все они не остановятся полностью. Остерегайтесь острых лезвий. Лезвия продолжают вращаться после выключения мотора. Снимите блокирующее устройство перед обслуживанием. Избегайте соприкосновения гибкого кабеля с лезвиями. Не оставляйте под дождем или

Не сжигайте Не выбрасывайте батареи. Возвращайте разряженные батареи на местное место сбора или утилизации. Содержит свинцовую батарею. Батарея должна перерабатываться или утилизироваться надлежащим образом.153

Настоящий продукт представляет собой бытовой тип газонокосилки.

1. Включайте зарядное устройство

непосредственно в электрическую розетку. ПРАВИЛЬНО ПОЛЬЗУЙТЕСЬ ШНУРОМ. Никогда не переносите зарядное устройство за шнур. Не отключайте зарядное устройство от розетки или газонокосилки вытягивая его за шнур.

снижения риска пожара, поражения электрическим током или травмирования не пытайтесь использовать это зарядное устройство с любым другим изделием. Аналогично, не пытайтесь заряжать газонокосилку с помощью зарядного устройства другого типа.

3. Не обслуживайте газонокосилку с

установленным зарядным устройством или ключом безопасности.

4. Не пользуйтесь неисправным зарядным

устройством. Немедленно заменяйте поврежденный шнур или зарядное устройство в авторизованном сервисном центре WORX.

5. Всегда заряжайте косилку в сухом и

закрытом помещении. Не выставляйте косилку или зарядное устройство под дождь. Не проводите зарядку в местах с повышенной влажностью. Не заряжайте косилку при температуре свыше 104°F (40°C) или ниже 41°F (5°C).

6. Держите косилку и зарядное устройство

вдали от воды, источников тепла (подобных радиаторам, нагревателям, печам и т.д.), пламени или химикатов. Будьте осторожны и держите шнур вдали от острых кромок, чтобы избежать повреждения шнура зарядного устройства. Отходы электрических изделий не должны выбрасываться вместе с бытовыми отходами. Утилизируйте их там, где существуют центры по переработке. Проконсультируйтесь с вашими местными властями или продавцом по вопросу утилизации. Применяйте зарядное устройство только в сухих помещениях. Сертификат соответствия ГОСТ154

1. Зарядка может проводиться либо при

установленной батарее (См. A1) или при снятой батарее (См. A2).

2. Включите разъем зарядного устройства в

гнездо на батарее. (См. A1,A2).

3. Вставьте вилку зарядного устройства в

4. Нажмите кнопку на зарядном устройстве,

при этом должен загореться красный индикатор, который будет показывать, что подается питание и происходит зарядка

5. После завершения зарядки красный

индикатор погаснет и загорится зеленый(примерно через 5-7 часов для зарядки полностью разряженной косилки)

6. Когда батарея будет полностью заряжена,

загорится зеленый индикатор, который будет гореть 15 секунд, сообщая о полной зарядке батареи. Через 15 секунд зеленый индикатор и подача нагрузки отключатся в целях экономии энергии.

7. Данное зарядное устройство является

интеллектуальным и может оставаться подключенным к батарее и настенной розетке в течение длительного времени без опасения, что это приведет к повреждению батареи или самого зарядного устройства. Зарядное устройство включится автоматически, чтобы произвести полную зарядку батареи.

Батарея в вашей беспроводной газонокосилке представляет собой герметичную свинцово- кислотную систему с рабочим напряжением 24 В. Косилка может храниться в любом положении без опасения утечки.

• Для оптимального действия батареи и ее работы, батарея должна быть полностью заряжена каждые два месяца во время

• Для оптимального действия батареи и ее работы, батарея должна быть полностью заряжена каждый раз после использования

• Храните батарею в прохладном сухом

• Батарея может безопасно храниться при пониженных температурах до 14°F (-10°C).

• Батарея не обязательно должна полностью разряжаться перед зарядкой.

• После покупки могут потребоваться от 2 до 3 циклов для достижения максимального времени работы. ДОПОЛНИТЕЛЬНЫЕ БАТАРЕИ можно приобрести от службы поддержки клиентов.

Перед сборкой газонокосилки проверьте прилагаемые принадлежности в соответствии с приведенной выше информацией и убедитесь в комплектности поставки.

1. Вставьте нижнюю рукоятку (9) в отверстия в

крышке, предусмотренные для этого.

2. Зафиксируйте с помощью имеющихся

3. Прикрепите верхнюю рукоятку (1)

с помощью болтов и запорного криволинейного рычага (8) к нижней рукоятке (9). (рис. B2)

4. Затяните оба запорных криволинейных

рычага. Убедитесь, что рукоятка зафиксирована НАДЛЕЖАЩИМ ОБРАЗОМ. Давление прижима запорных криволинейных рычагов можно отрегулировать с помощью запорного криволинейного рычага (8), вращая его по часовой стрелке или против часовой стрелки. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ

Прежде чем установить ручки рукояток, убедитесь, что болты полностью вставлены в рукоятки.

5. Установите прилагаемые кабельные

зажимы (3) на верхней и нижней рукоятке.155

Закрепите кабель в кабельных зажимах, оставив достаточный запас висячего кабеля.( Рис. B3)

Установите ручку травосборника в верхней части сборника, как показано на рис. C1-C4. Шаг 1: Слегка нажмите на переднюю часть ручки. (Рис. C2) Шаг2. Затем нажмите ручку вперед. (Рис. C2) Шаг3. Опустите заднюю часть ручки. (Рис. C2) Шаг4. В завершение защелкните пластмассовые зажимы на металлической раме. (Рис. C3)

1. Выключите косилку, дождитесь остановки

лезвия и снимите ключ безопасности.

2. Поднимите предохранительную заслонку

и, удерживая её поднятой, убедитесь, что была удалена вставка для мульчирования.

3. Возьмите мешок для травы за ручку и

разместите его на нижних крючках (е) на деке косилки. (Рис.D2)

4. Освободите защитный кожух для

замыкания мешка для травы в нужном положении. Проверьте надежность установки мешка для травы. (Pис. D3) Слегка отожмите мешок для травы для того, чтобы убедиться, что он установлен полностью.

Возьмите травосборник, Поднимите и зафиксируйте предохранительную заслонку (10). Снимите ящик (5) для травы.

использованием газонокосилки убедитесь в том, что предохранительная заслонка надежно закрывает выходное отверстие. Категорически запрещается поднимать предохранительную заслонку (10), если газонокосилка используется без травосборника.

Извлеките батарею, поднимая ее за ручку вверх. (См. E1) Избегайте падения батареи на ваши ноги или на пол при съеме.

Установите батарею в предназначенный для нее контейнер; убедитесь, что батарея установлена правильно. (См. E2)

продолжает вращаться в течение нескольких секунд после выключения машины. Дождитесь остановки вращения мотора/лезвия перед повторным включением. Не допускайте быстрых включений и выключений.

1. Вставьте ключ безопасности в корпус

коробки переключений.

2. Переместите ключ защиты вправо и

удерживайте в этом положении.

3. Прижмите рычаг к рукоятке – газонокосилка

4. Отпустите ключ безопасности.

Отпустите рычаг выключателя.

. G) Индикатор в верхней части травосборника сообщает о степени его заполнения, напоминая о необходимости немедленного опорожнения, когда он будет заполнен. Ниже показано положение индикатора:

Газонокосилка позволяет производить выброс скашиваемой травы с задней стороны, не помещая ее в травосборник. Мусор удаляется156

Выберите режим МАЛОЙ МОЩНОСТИ при работе в обычных условиях для скашивания примерно 20мм травы за один проход.

Установите переключатель в положение режима повышенной скорости, если необходимо скосить густую или переросшую

Индикатор постоянно регистрирует и отображает состояние батареи следующим

Нажмите кнопку «POWERTEST», светится кнопка с подсветкой. При высвечивании трех зеленых индикаторов аккумулятор находится в полностью заряженном состоянии. При высвечивании двух индикаторов ( ) аккумулятор находится в достаточно заряженном состоянии. При высвечивании только одного зеленого индикатора ( ), заряд батареи истощен. Перед первым использованием вашей новой газонокосилки рекомендуется, чтобы устройство заряжалось в течение суток для обеспечения его полной зарядки.

Для первого в данном сезоне скашивания необходимо выбирать высокую регулировки

Газонокосилка может настраиваться на 3 высот резки между 20мм и 60мм. Возьмитесь за одно колесо, извлеките его из паза и установите на нужной высоте. ВСЕ остальные колеса необходимо установить на такой же высоте.

1. Косите поперек поверхности склонов

и никогда вверх и вниз. Проявляйте исключительную осторожность при смене направления на склонах; Не проводите скашивание на слишком крутых склонах; Всегда находитесь в устойчивом

2. Отпускайте рычаг выключателя для

выключения косилки («OFF») при пересечении любой гравийной территории (камни могут отбрасываться лезвием).

3. Настройте косилку на наивысшую высоту

резания при перемещении через неровную местность или высокие бурьяны. Удаление слишком большого количества травы может вызывать срабатывание выключателя цепи, что приведет к остановке косилки.157

4. Если мешок для травы используется

в течение сезона быстрого роста, то трава может скапливаться в выпускном отверстии. Отпустите рычаг выключателя для выключения косилки и вытащите ключ безопасности. Снимите мешок для травы и стряхните траву в дальний конец мешка. Также удалите траву или мусор, которые могут скопиться вокруг выпускного отверстия. Поставьте мешок для травы на

5. Если косилка начнет ненормально

вибрировать, то отпустите рычаг выключателя для выключения косилки и выньте ключ безопасности. Немедленно выясните причину. Вибрация - это предупреждение о проблеме. Не управляйте косилкой до проведения сервисной проверки.

Для обеспечения продолжительной и надежной службы, регулярно выполняйте следующие процедуры по обслуживанию. Убедитесь, что отсутствуют заметные дефекты, как например свободное, смещенное или поврежденное лезвие, болтающаяся арматура или изношенные или поврежденные компоненты. Убедитесь, что все крышки и ограждения не повреждены и правильно закреплены на косилке. Проводите все необходимые обслуживания или ремонты перед эксплуатацией косилки. Если косилка будет неисправной несмотря на регулярное обслуживание, пожалуйста обратитесь в наш центр обслуживания клиентов за помощью.

ПОДДЕРЖИВАЙТЕ ЛЕЗВИЕ ОСТРЫМ ДЛЯ ЛУЧШЕГО СКАШИВАНИЯ. ЗАТУПЛЕННОЕ ЛЕЗВИЕ НЕ БУДЕТ СРЕЗАТЬ ТРАВУ ЧИСТО ИЛИ МУЛЬЧИРОВАТЬ НАДЛЕЖАЩИМ

НОСИТЕ СООТВЕТСТВУЮЩИЕ СРЕДСТВА ЗАЩИТЫ ГЛАЗ ПРИ СЪЕМЕ, ЗАТОЧКЕ И УСТАНОВКЕ ЛЕЗВИЯ. УБЕДИТЕСЬ, ЧТО ВЫНУТ КЛЮЧ БЕЗОПАСНОСТИ. Заточка лезвия дважды в течение сезона скашивания обычно достаточна в нормальных условиях. Песок приводит к быстрому затуплению лезвия. Если ваш газон имеет песчаную почву, то может потребоваться более частая заточка. НЕМЕДЛЕННО ЗАМЕНЯЙТЕ ИЗОГНУТОЕ ИЛИ ПОВРЕЖДЕННОЕ ЛЕЗВИЕ.

1. Убедитесь, что лезвие остается

2. Затачивайте лезвие под оригинальным

3. Затачивайте режущие кромки на обеих

концах лезвия, удаляя равные количества материала с обеих концов.

1. Убедитесь, что до съема лезвия отпущен

рычаг выключателя, остановлено лезвие и вынут ключ безопасности.

2. Снимите лезвие с косилки. Ознакомьтесь с

указаниями для съема и крепления лезвия.

3. Закрепите лезвие L-1 в тисках L-2.

4. Носите защитные очки и избегайте порезов.

5. Осторожно затачивайте режущие кромки

лезвия с помощью тонкого напильника L-3 или шлифовального камня.

6. Проверьте балансировку лезвия.

Ознакомьтесь с указаниями по балансировке лезвия.

7. Установите лезвие на косилку и надежно

затяните его. Обращайтесь к инструкциям, которые приведены ниже.

Проверьте балансировку лезвия устанавливая центральное отверстие в лезвии M-1 над гвоздем или стержнем отвертки M-2, зажатым158

горизонтально в тисках M-3.Если один из концов лезвия будет вращаться вниз, то подшлифуйте этот конец. Лезвие правильно отбалансировано, когда ни один из концов не

Обновляйте ваше лезвие после 50 часов скашивания или 2 лет, что бы ни было первым, независимо от состояния. Придерживайтесь этих процедур для съема и замены лезвия. Для съема лезвия вам потребуются садовые рукавицы (не поставляются) и накидной ключ (не поставляется). Удерживайте лезвие (15) и отвинтите гайку лезвия (14) против часовой стрелки с помощью накидного ключа, и затем удалите нож. При сборке установите нож (15) режущими кромками к земле. Затем надежно затяните гайку лезвия (14). . o) Остановите косилку и всегда вынимайте ключ безопасности. Тщательно очищайте внешнюю поверхность машины с помощью мягкой щетки и ткани. Не используйте воду, растворители или полироли. Удалите всю траву и мусор, в особенности из вентиляционных щелей. Переверните машину на её бок и очистите область лезвия. Если обрезки травы собираются в области лезвия, то удалите их с помощью деревянного или пластикового приспособления. Храните машину в сухом месте. Не ставьте другие объекты на верх машины. Для удобства хранения ослабьте запорный криволинейный рычаг рукоятки и поверните или сложите верхнюю рукоятку.

Отходы электрических изделий не должны выбрасываться вместе с бытовыми отходами. Утилизируйте их там, где существуют центры по переработке. Проконсультируйтесь с вашими местными властями или продавцом по вопросу утилизации.

Соответствует следующим директивам, Директива ЕС по машинам и механизмам 2006/42/eC Директива ЕС по низковольтному оборудованию 2006/95/eC Директива ЕС по электромагнитной совместимости 2004/108/eC

- Процедура оценки соответствия в соответствии с - Измеренный уровень звуковой мощности:

Заявленный гарантированный уровень звуковой мощности - Уполномоченный орган, имеющий отношение Наименование:

Стандарты соответствуют следующему

Лицо с правом компилирования данного технического файла,
