MANUALE UTENTE WG783E WORX

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.43 Falciatrice per prato senza fili I SPECIFICHE TECNICHE Potenza nominale 24V Diametro di taglio 33cm Altezza di taglio 20-60 mm Posizioni altezza di taglio 3 positions Capacità contenitore erba 30L Tipo di batteria Acido-piombo Modello batteria WA3216 Tempo di ricarica 5-7 ore Modello caricatore WA3720 Potenza caricabatteria Ingresso: AC 220-240V, 50/60Hz, Uscita: 29.5V , 1.0A Peso macchina 13.6kg DATI RELATIVI AL RUMORE E ALLA VIBRAZIONE Pressione acustica ponderata A L

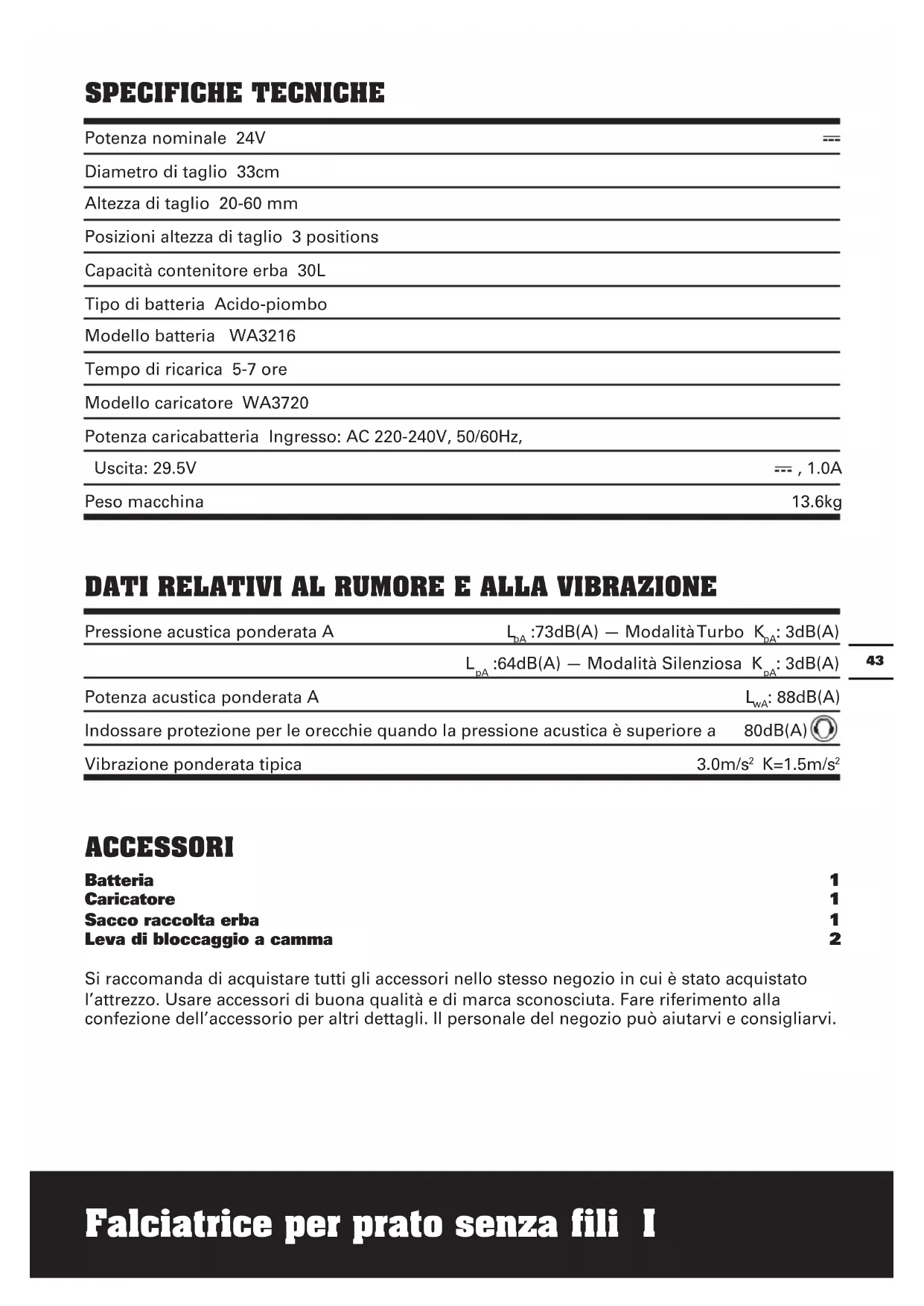

:73dB(A) — Modalità Turbo K

:64dB(A) — Modalità Silenziosa K

: 88dB(A) Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A) Vibrazione ponderata tipica 3.0m/s

ACCESSORI Batteria 1 Caricatore 1 Sacco raccolta erba 1 Leva di bloccaggio a camma 2 Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.44 Falciatrice per prato senza fili I

ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Leggere accuratamente queste istruzioni per usare la macchina in sicurezza. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. - Questo dispositivo non è inteso per l’uso da parte di persone (inclusi i bambini) con capacità fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato sotto la supervisione da parte di persone responsabili per la loro sicurezza. - I bambini devono essere controllati per garantire che non giochino con il dispositivo. ADDESTRAMENTO

1) Leggere con attenzione le istruzioni.

Acquisire familiarità con i comandi e il corretto funzionamento dell’apparecchio.

2) Non permettere mai ai bambini o alle

persone sprovviste delle necessarie competenze di utilizzare l’attrezzo. L’età minima di utilizzo dello stesso può variare a seconda delle diverse normative locali.

3) Non usare il tosaerba in presenza di altre

persone, in particolar modo di bambini o di animali domestici.

4) Ricordare che l’operatore o l’utente sono

responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà. OPERAZIONI PRELIMINARI

1) Durante il lavoro, indossare sempre

calzature robuste e pantaloni lunghi. Non utilizzare l’apparecchio scalzi o indossando sandali aperti.

2) Ispezionare con attenzione l’area in cui si

deve utilizzare l’apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall’apparecchiatura;

3) Prima dell’uso, verificare visivamente che

le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere l’equilibrio.

4) Su macchine con più lame, prestare

attenzione perché ruotando una lama si provoca la rotazione dell’altra lama. FUNZIONAMENTO

1) Usare il tosaerba solo nelle ore diurne o

in buone condizioni di luce artificiale.

2) Se possibile, evitare di utilizzare

l’apparecchio su erba bagnata.

3) Sui terreni in pendenza, è necessario

mantenere sempre la stabilità.

4) Camminare, non correre mai;

5) Per le apparecchiatura rotative dotate

di ruote, effettuare il taglio in senso trasversale a superfici inclinati, mai dall’alto verso il basso;

6) Prestare estrema attenzione ai cambi di

direzione nelle suddette condizioni di pendenza.

7) Non usare il tosaerba su pendii

estremamente scoscesi.

8) Prestare la massima attenzione tirando a

sé l’apparecchio o invertendo la direzione dello stesso.

9) Arrestare la/e lama/e ove sia necessario

inclinare l’attrezzo ai fini del trasporto da o verso un’altra area di tosatura e su superfici diverse da quelle erbose.

10) Non utilizzare mai il tosaerba se le

protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza, come i deflettori e/o il dispositivo di raccolta erba.

11) Azionare il motore attenendosi alle

istruzioni e mantenendo i piedi a distanza di sicurezza dagli attrezzi da taglio.

12) Avviando il motore, evitare di ribaltare

lateralmente il tosaerba. Tuttavia, qualora ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano dall’operatore.45 Falciatrice per prato senza fili I

13) Non avvicinare mani o piedi accanto o

sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costantemente libere le aperture di scarico.

14) Non toccare le lame prima che il

dispositivo per la disattivazione sia stato rimosso e prima del completo arresto delle lame;

15) Rimuovere il dispositivo di disattivazione

– Ogni volta che si lascia l’apparecchiatura incustodita, – Prima di eliminare un’ostruzione, – Prima di controllare, pulire o effettuare lavori sulla apparecchiatura, – Dopo avere colpito un oggetto estraneo, – Ogni volta che l’apparecchio inizia a vibrare in modo anomalo.

MANUTENZIONE E CONSERVAZIONE

1) Ai fini della sicurezza delle operazioni,

accertarsi che tutti i dadi, i bulloni e le viti dell’apparecchio siano saldamente avvitati;

2) Controllare frequentemente il grado di

usura e deterioramento del dispositivo di raccolta erba;

3) Per maggiore sicurezza, sostituire le parti

usurate o danneggiate.

esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.

2) Utilizzare negli utensili elettrici solo

ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi.

3) Tenere l’accumulatore non utilizzato

lontano da graffette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi.

4) In caso di impiego sbagliato,

potranno insorgere fuoriuscite di liquido dall’accumulatore.Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature.

1. Prima di effettuare la carica delle batterie

leggere le istruzioni.

2. Se il cavo d’alimentazione è danneggiato,

deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli.

3. Una volta completata la carica, scollegare

il caricature dalla rete elettrica. Staccare quindi il collegamento al telaio e poi quello alla batteria.

4. Non caricare batterie con perdita di

5. Non utilizzare caricatori per operazioni

diversi da quelli per i quali sono stati realizzati.

6. Collegare il caricatore solo ad

7. Il caricatore deve essere protetto

8. Non usare il caricatore all’esterno.

9. Non cortocircuitare i contatti della batteria

10. Rispettare la polarità “+/-” durante la

11. Non aprire l’apparecchiatura. Tenerla fuori

dalla portata dei bambini.

12. Non ricaricare le batterie di altri

13. Verificare che il collegamento tra

caricabatteria e la batteria sia posizionato in modo corretto, e che non ci siano corpi estranei.46 Falciatrice per prato senza fili I

14. Evitare che le aperture di ventilazione del

caricabatterie siano ostruite da oggetti. Proteggere la macchina da polvere e umidità. Riporre il caricabatteroe in un luogo asciutto e temperato.

15. Durante la ricarica delle batterie, verificare

che il caricabatterie si trovi in un’area ben ventilata e distante da materiali infiammabili. Le batterie possono scaldarsi durante la ricarica. Non lasciare incustoditi batterie e caricatori durante la ricarica.

16. Non ricaricare batterie che non

siano ricaricabili, perché potrebbero surriscaldarsi ed esplodere.

17. Una maggior durata nel tempo e

prestazioni migliori possono essere ottenute se le batterie vengono caricate a una temperatura dell’aria compresa tra i 18º e i 24º. Non caricare le batterie a temperature inferiori a 4,5º o superiori a 40,5º. Questo dettaglio è importante in quanto può evitare danni seri alle batterie. LEGENDA SIMBOLI Leggere attentamente il manuale d’istruzione ed assicurarsi di aver compreso completamente i comandi descritti e il relativo funzionamento Avvertenza Tenere gli astanti a distanza di sicurezza. Le lame continuano a ruotare anche dopo lo spegnimento dell’attrezzo. Prima di toccarle, attendere fino a quando le parti in movimento della macchina si sono completamente arrestate. Fare attenzione alle lame affilate. Le lame continuano a ruotare dopo che il motore è stato spento. Togliere la spina dalla rete elettrica prima di eventuali interventi di manutenzione o se il cavo di alimentazione risulta danneggiato. Non avvicinare il cavo di collegamento alla lama da taglio. Non esporre alla pioggia o all’acqua Non bruciare Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta Contiene batteria Pb. Bisogna riciclare o smaltire correttamente la batteria47 Falciatrice per prato senza fili I

NORME Questo prodotto è stato progettato per tosare l’erba di prati domestici.

1. Collegare il caricatore direttamente ad

una presa elettrica. NON SOTTOPORRE IL CAVO A TENSIONE ECCESSIVA. Non trascinare mai il caricatore dal cavo. Non scollegare il caricatore dalla presa o dal tagliaerba tirandolo dal cavo.

ATTENZIONE: Per ridurre il rischio di incendio, folgorazione elettrica, o lesione personale non utilizzare questo caricatore con altri prodotti. Non provare a ricaricare il tagliaerba con altri caricatori.

3. Non effettuare operazioni di

manutenzione sul tagliaerba se il caricatore o la chiavetta di sicurezza sono inseriti.

4. Non utilizzare il caricatore se è

danneggiato. Sostituire immediatamente i cavi o il caricatore se danneggiati rivolgendosi ad un centro assistenza autorizzato WORX.

5. Caricare il tagliaerba sempre in una zona

asciutta, al riparo dalle intemperie. Non esporre il caricatore o il tagliaerba alla pioggia. Non eseguire la ricarica in luoghi umidi. Non ricaricare il tagliaerba se la temperature è superiore a 104°F (40°C) o inferiore a 41°F (5°C).

6. Conservare il tagliaerba e il caricatore

distante da acqua e fonti di calore, (quali ad esempio radiatori, stufe, cucine...ecc.) fiamme o agenti chimici. Fare attenzione a non danneggiare il cavo del caricatore, prestando attenzione a tenere il cavo distanti da bordi acuminati e taglienti. I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Utilizzare il dispositivo di carica esclusivamente in ambienti asciutti.48 Falciatrice per prato senza fili I

1. La ricarica può essere effettuata sia

con la batteria MONTATA (Vedere A1) o SMONTATA dall’apparecchiatura (Vedere A2).

2. Collegare il caricatore alla presa presente

sulla batteria. (Vedere A1,A2)

3. Inserire la spina a del caricatore nella

4. Premere il tasto sul caricatore, la luce

rossa dovrebbe accendersi indicando che c’è alimentazione e che la batteria si sta caricando.

5. La luce rossa si spegne e si accende

quella verde quando la procedura di caricamento è completata (sono necessarie circa 5-7 ore per caricare un tagliaerba completamente scarico)

6. Quando la batteria è completamente

carica, la luce verde si accenderà e resterà accesa per 15 secondi ad indicare che carica completa. Dopo 15 secondi la luce verde ed il caricatore si spegneranno per risparmiare energia. NOTA: Se la batteria è difettosa, la luce rossa lampeggerà. Le luci funzionano solo quando il caricatore è collegato alla batteria ed alla prese a muro.

7. Il caricatore è intuitivo e può restare

collegato alla batteria ed alla presa a muro per periodi prolungati senza pericolo di danneggiare né la batteria, né il caricatore. Il caricatore si accenderà automaticamente per garantire che la batteria sia completamente carica.

La batteria del tagliaerba è una batteria sigillata a 24-volt con acido e piombo. Il tagliaerba può essere riposte in qualsiasi posizione senza alcun timore di perdite.

• ฀Per฀una฀durata฀e฀delle฀prestazioni฀ottimali฀ della batteria, quest’ultima, quando viene riposta, deve essere caricata completamente ogni due mesi.

• ฀Per฀una฀durata฀e฀delle฀prestazioni฀ottimali฀ della batteria, quest’ultima, dovrebbe essere ricaricata completamente dopo ogni utilizzo.

• ฀Conservare฀la฀batteria฀in฀un฀luogo฀fresco฀ e asciutto.

• ฀La฀batteria฀può฀essere฀conservata฀in฀ modo sicuro fino a 14°F (-10°C).

• ฀Non฀è฀necessario฀attendere฀che฀la฀batteria฀ si sia scaricata completamente prima di ricaricarla.

• ฀Per฀riuscire฀ad฀avere฀la฀massima฀ autonomia potrebbe essere necessario completare dai 2 ai 3 cicli di ricarica dopo l’acquisto. PER ALTRE BATTERIE contattare il supporto clienti chiamando il numero. MONTAGGIO IMPORTANTE! Prima di assemblare la tosaerba, controllare gli accessori sulla base delle precedenti informazioni, ed accertarsi che siano presenti tutti gli accessori.

che ci sono sulla copertura.

2) Fissare usando le viti fornite in dotazione.

usando i bulloni e bloccare la leva della camma (8) sull’impugnatura inferiore (9). (Fig B2)

4) Stringere le due leve della camma.

Verificare che l’impugnatura sia TOTALMENTE bloccata. La pressione della leva della camma può essere messa a punto regolando il senso orario o antiorario il blocco della leva della camma (8). NON SERRARE ECCESSIVAMENTE. NOTA: Assicurarsi che i bulloni siano inseriti completamente attraverso le impugnature prima di installare le manopole dell’impugnatura.

5) Attaccare all’impugnatura superiore

ed inferiore i fermacavi (3) forniti in dotazione. Inserire il cavo nei fermagli49 Falciatrice per prato senza fili I assicurandosi che abbia gioco sufficiente .(Fig B3)

2. MONTAGGIO DEL SACCO RACCOLTA

ERBA Collegare l’impugnatura del raccoglitore sulla parte superiore del raccoglitore, come mostrato nella Figura C1-C4. Fase 1. Premere brevemente la parte frontale dell’impugnatura. (Fig C2) Fase 2. Poi spingere avanti. (Fig C2) Fase 3. Abbassare la parte posteriore dell’impugnatura. (Fig C2) Fase 4. Infine, mettere i fermagli di plastica sulla struttura metallica. (Fig C3) AVVERTENZA: Non installare l’impugnatura al contrario. Installare l’impugnatura come mostrato nella Figura C1.

1) Spegnere il tagliaerba, attendere fino a

quando le lame si arrestano e togliere la chiavetta di sicurezza.

2) Sollevare l’aletta di sicurezza e tenerla

sollevata, verificare che l’attacco del decespugliatore sia stato tolto.

3) Prendere la sacca raccolta erba

dell’impugnatura, e posizionare la sacca raccolta erba sui ganci inferiori (a) nella scocca del tagliaerba. (Fig. D2)

4) Rilasciare la protezione di sicurezza

per bloccare la sacca raccolta erba in posizione. Verificare che la sacca sia bloccata bene. (Fig. D3) NOTA: Rilasciare leggermente la sacca raccolta erba per controllare che sia stata installata bene.

4. SMONTAGGIO/COME SVUOTARE

Afferrare il raccoglitore, sollevare l’aletta di sicurezza (10) ed inserire il raccoglitore per erba (5). AVVERTENZA! Verificare sempre che l’aletta di sicurezza riesca sempre a chiudere bene la bocchetta di scarico. Non scollegare mai l’aletta di protezione (10) quando la tosaerba è in uso senza avere installato il raccoglitore.

5. MONTAGGIO/SMONTAGGIO DELLA

BATTERIA (Vedere E1, E2)

SMONTAGGIO DELLA BATTERIA

Estrarre direttamente la batteria usando l’impugnatura della batteria. (Vedere E1) NOTA: Fare attenzione a non far cadere la batteria sui piedi o a terra.

MONTAGGIO DELLA BATTERIA

Mettere la batteria nel contenitore; assicurarsi che la batteria sia installata correttamente. (Vedere E2) FUNZIONAMENTO

1. AVVIAMENTO ED ARRESTO (Vedere

F1, F2) AVVERTENZA! La lama continua a ruotare per alcuni secondi anche dopo che l’apparecchiatura è stata spenta. Lasciare che il motore/lama si arrestino completamente prima di accendere di nuovo. Non accendere e spegnere troppo rapidamente. AVVIAMENTO

1) Inserire la chiavetta di sicurezza nel suo

alloggiamento nella scatola comandi.

2) Fare scorrere il tasto verso destra e

tenerlo in posizione.

3) Tirare la barra della leva verso

l’impugnatura e la tosaerba si avvierà.

4) Rilasciare la chiavetta di sicurezza.

ARRESTO Rilasciare la leva di avviamento.

2. INDICATORE DI RIEMPIMENTO DEL

RACCOGLITORE (Vedere G) La tosaerba fornisce un indicatore, in alto sul raccoglitore, che mostra lo stato di raccolta e ricorda di eseguire lo svuotamento quando il raccoglitore è pieno. L’indicazione si segue così: Vuoto: Aletta aperta (a) Pieno: Aletta chiusa (b)

3. SCARICO POSTERIORE (Vedere H)

La tosaerba ha la funzione di scarico posteriore, così che si può falciare il prato50 Falciatrice per prato senza fili I senza raccoglitore. I residui saranno scaricati dallo scarico posteriore.

4. GHIERA DELLA MODALITÀ

OPERATIVA (Vedere I) Stato 1: Modalità Silenziosa Selezionare la modalità Silenzioso quando si falcia quotidianamente, rimuovendo circa 20 mm d’erba per volta. Stato 2: Modalità Turbo Impostare la ghiera sulla Modalità Turbo quando si falciano prati densi o cresciuti.

5. LED DI STATO DELLA BATTERIA

(Vedere J) NOTA: Il LED di stato indica la condizione della batteria quando si premere il pulsante sulla batteria. Il LED rileva e visualizza le condizioni della batteria come indicato di seguito: Premere il pulsante “POWERTEST” (Premere), si illumina il pulsante. Quando si illuminano le luci verdi, la batteria è in una condizione di carica completa. Quando si illuminano le due luci ( ) la batteria è in una condizione di carica moderata. Quando è illuminata solo una lice verde ( ) la carica della batterie è esaurita. Prima del primo utilizzo del tagliaerba, si raccomanda di caricare l’unità per una notte intera per assicurarsi che la batteria sia completamente carica. IMPORTANTE Quando è illuminata solo una lice verde, la batteria è scarica, anche se il tagliaerba potrebbe essere ancora in grado di tagliare l’erba. Se si continua ad utilizzare il tagliaerba con la batteria così scarica si rischia di ridurre la durata e le prestazioni della batteria.

6. REGOLAZIONE DELL’ALTEZZA DI

TAGLIO (Vedere K) AVVERTENZA! Prima di regolare l’altezza del tosaerba, attendere che l’apparecchio si arresti completamente. Le lame del tosaerba continuano a ruotare anche dopo lo spegnimento della macchina creando quindi una situazione di pericolo. Attendere che tutti i componenti dell’apparecchio si arrestino completamente prima di toccarli. Prima di eseguire il primo taglio, regolare la profondità di taglio del tosaerba. Il tagliaerba può essere regolato su 3 altezze di taglio tra 20mm e 60mm. Afferrare una ruota, estrarla dalla guida e riposizionarla all’altezza richiesta. TUTTE le altre ruote devono essere riposizionate alla stessa altezza.

terreni scoscesi muovendosi in senso trasversale, e mai dall’alto verso il basso. Prestare molta attenzione quando si cambia direzione sulle superfici inclinate. Non utilizzare su terreni molto scoscesi. Fare attenzione a mantenere sempre una presa ben salda per i piedi.

2) Rilasciare la leva interruttore per

spegnere il tagliaerba quando si attraversano aree con ciotoli (le pietre possono essere lanciate dalla lama).

3) Impostare il tagliaerba sull’altezza

massima di taglio quando si effettuano tagli su terreni non lisci o se l’erba è alta. Se si taglia troppa erba potrebbe scattare l’interruttore di protezione, e il tagliaerba si arresta.

4) Se durante la stagione con crescita

rapida dell’erba si usa un sacco raccolta erba, l’erba potrebbe ostruire l’apertura di scarico. Rilasciare la leva interruttore per spengere il tagliaerba e togliere la chiavetta di sicurezza. Smontare la sacca per l’erba e agitarla in modo che l’erba si deposito sul fondo. Pulire qualsiasi residuo di erba o altri detriti che possano essersi formati intorno all’apertura di51 Falciatrice per prato senza fili I scarico. Sostituire la sacca per i clienti nuovi.

5) Se il tagliaerba inizia a vibrare in modo

anomalo, rilasciare la leva interruttore per spegnerlo e togliere la chiavetta di sicurezza. Controllare immediatamente la causa della vibrazione. Le vibrazioni sono sempre un’indicazione di problemi. Non utilizzare il tagliaerba fino a quando non si è eseguito un controllo.

TEMPO. MANUTENZIONE AVVERTENZA: Arrestare la falciatrice e togliere la chiave di sicurezza prima di asportare il sacco di raccolta dell’erba. NOTA: Per garantire una vita di servizio più lunga ed affidabile, è necessario attenersi con regolarità alle seguenti procedure di manutenzione. Verificare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, fissaggi lenti e componenti usurati o guasti. Accertarsi che tutte le coperture e le protezioni siano in buon ordine e correttamente agganciate al tosaerba. Eseguire ogni necessaria operazione di manutenzione o riparazione prima di utilizzare l’apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e suggerimenti.

AFFILATURA DELLA LAMA

PER AVERE PRESTAZIONI OTTIMALI

IDONEA PER GLI OCCHI. VERIFICARE CHE LA CHIAVETTA DI SICUREZZA SIA STATA TOLTA. L’affilatura della lama due volte nella stagione in cui si taglia l’erba è solitamente sufficiente in condizioni normali di utilizzo. La sabbia consuma rapidamente il filo della lama. Se il suo prato ha un terreno ricco di sabbia potrebbe essere necessario dover affilare la lama con una frequenza maggiore.

1. Verificare che la lama rimanga equilibrata.

3. Affilare i bordi di taglio su entrambe le

estremità della lama, togliendo la stessa quantità di materiale da entrambi i lati.

1. Prima di togliere la lama, verificare che la

leva dell’interruttore sia rilasciata, che la lama abbia interrotto il movimento e che la chiavetta di sicurezza sia stata tolta.

2. Smontare la lama dal tagliaerba. Vedere

le istruzioni per lo smontaggio e per rimontare la lama.

3. Fissare la lama L-1 in una morsa L-2.

4. Indossare occhiali di sicurezza e prestare

attenzione a non tagliarsi.

5. Affilare i bordi taglienti con attenzione

utilizzando una lima fine L-3 o una pietra per affilare.

6. Controllare l’equilibratura della lama.

Vedere le istruzioni per l’equilibratura della lama.

7. Rimontare la lama sul tagliaerba e serrare

bene. Fare riferimento alle istruzioni riportate di seguito.

EQUILIBRATURA DELLA LAMA

(Vedere M) Verificare l’equilibratura della lama posizionando il foro centrale della lama M-1 su un chiodo o su un giravite M-2, bloccati in orizzontale su una morsa M-3. Se una delle estremità della lama ruota verso il basso deve essere limata. La lama è bene equilibrate quando nessuna delle due estremità va in basso.52 Falciatrice per prato senza fili I

MANUTENZIONE DELLA LAMA (Vedere N1, N2) Sostituire la lama metallica dopo 50 ore di taglio o 2 anni, quale delle due condizioni si verifica prima, indipendentemente dalle condizioni. Per smontare e rimontare la lama seguire queste procedure. Sono necessari guanti da giardinaggio (non in dotazione) ed una chiave (non in dotazione) per smontare la lama. Tenere la lama (15) e svitare il bullone della lama (14) ruotandolo in senso antiorario conla chiave, poi rimuovere la lama. Per rimontare, mettere la lama (15) con il lato affilato verso il basso. Serrare bene il dado della lama (14). IMMAGAZZINAMENTO: (Vedere O) Arrestare il tagliaerba e togliere sempre la chiavetta di sicurezza. Pulire a fondo la parte esterna della macchina usando un panno o una spazzola morbida. Non usare acqua, solventi o prodotti lucidanti. Rimuovere ogni traccia di grasso e detriti, soprattutto dalle fessure di ventilazione. Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere dalla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica. Conservare la macchina in un posto asciutto. Non accatastare sopra di essa altri oggetti. Per conservare spazio, sbloccare la leva della camma dell’impugnatura e ruotare o piegare l’impugnatura superiore. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

CONFORMITÀ Noi POSITEC Germany GmbH Theodor-Heuss-Ring 1-3 50668 Köln Dichiara che l’apparecchio, Descrizione WORX Falciatrice per prato senza fili Codice WG783E Funzione Falciatura prati È conforme alle seguenti direttive, Direttiva macchine 2006/42/EC Direttiva sulla bassa tensione 2006/95/EC Direttiva sulla compatibilità elettromagnetica 2004/108/EC Direttiva sulla rumorosità delle macchine ed attrezzature funzionanti all’aperto 2000/14/EC modificata dalla 2005/88/EC - Procedura di conformità come da Annex VI Potenza acustica pesata 85dB(A) POWER mode 76dB(A) Modalità Silenziosa Massima potenza di rumore garantita 88dB(A) - L’organismo competente: Denominazione: Intertek Testing & Certification Ltd Indirizzo: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Conforme a, EN 60335-1 EN 60335-2-77

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 62233 EN 60335-2-29 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome: Russell Nicholson Indirizzo: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2011/09/13 Jacky Zhou POSITEC Direttore Qualità5353 Cortacésped sin cables ES
