| Type de produit | Producttype |
| Tondeuse à gazon sans fil | Draadloze grasmaaier |
| Marque | Merk |
| Worx | Worx |
| Modèle | Model |
| WG783E | WG783E |
| Tension nominale | Nominale spanning |
| 24 V | 24 V |
| Diamètre de coupe | Snijdiameter |
| 33 cm | 33 cm |
| Hauteur de coupe | Snijhoogte |
| 20-60 mm (3 positions) | 20-60 mm (3 standen) |
| Capacité du bac de collecte | Capaciteit opvangbak |
| 30 L | 30 L |
| Type de batterie | Batterijtype |
| Acide de plomb (24 V) | Loodzuur (24 V) |
| Modèle de batterie | Batterijmodel |
| WA3216 | WA3216 |
| Temps de charge | Oplaadtijd |
| 5-7 heures | 5-7 uur |
| Modèle de chargeur | Lader model |
| WA3720 | WA3720 |
| Poids de la machine | Gewicht machine |
| 13,6 kg | 13,6 kg |
| Niveau de pression acoustique (mode turbo) | Geluidsdrukniveau (turbo modus) |
| 73 dB(A) | 73 dB(A) |
| Niveau de pression acoustique (mode silencieux) | Geluidsdrukniveau (stille modus) |
| 64 dB(A) | 64 dB(A) |
| Niveau de puissance acoustique | Geluidsvermogen |
| 88 dB(A) | 88 dB(A) |
| Vibration mesurée | Gemeten trilling |
| 3,0 m/s² (K=1,5 m/s²) | 3,0 m/s² (K=1,5 m/s²) |
| Modes de fonctionnement | Werkingsmodi |
| Silencieux et turbo | Stil en turbo |
| Indicateur de remplissage du bac | Vulindicator opvangbak |
| Oui (couvercle flotteur) | Ja (drijvend deksel) |
| Fonction déchargement arrière | Achteruitwerpfunctie |
| Oui | Ja |
| Réglage de hauteur de coupe | Snijhoogte-instelling |
| Manuel, 3 crans (20-60 mm) | Handmatig, 3 standen (20-60 mm) |
| Type de lame | Mes type |
| Lame métallique rotative | Roterend metalen mes |
| Clé de sécurité | Veiligheidssleutel |
| Oui | Ja |
| Accessoires inclus | Inbegrepen accessoires |
| Batterie, chargeur, sac de collecte, 2 leviers de came | Batterij, lader, opvangzak, 2 klemhendels |
| Entretien de la batterie | Batterijonderhoud |
| Charger tous les 2 mois en stockage, après chaque utilisation | Opladen elke 2 maanden bij opslag, na elk gebruik |
| Température de charge recommandée | Aanbevolen oplaadtemperatuur |
| 18-24 °C | 18-24 °C |
Veelgestelde vragen - WG783E WORX
Gebruikersvragen over WG783E WORX
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding WG783E - WORX en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. WG783E van het merk WORX.
GEBRUIKSAANWIJZING WG783E WORX
Vertaling van de oorspronkelijke instructies NL
* Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

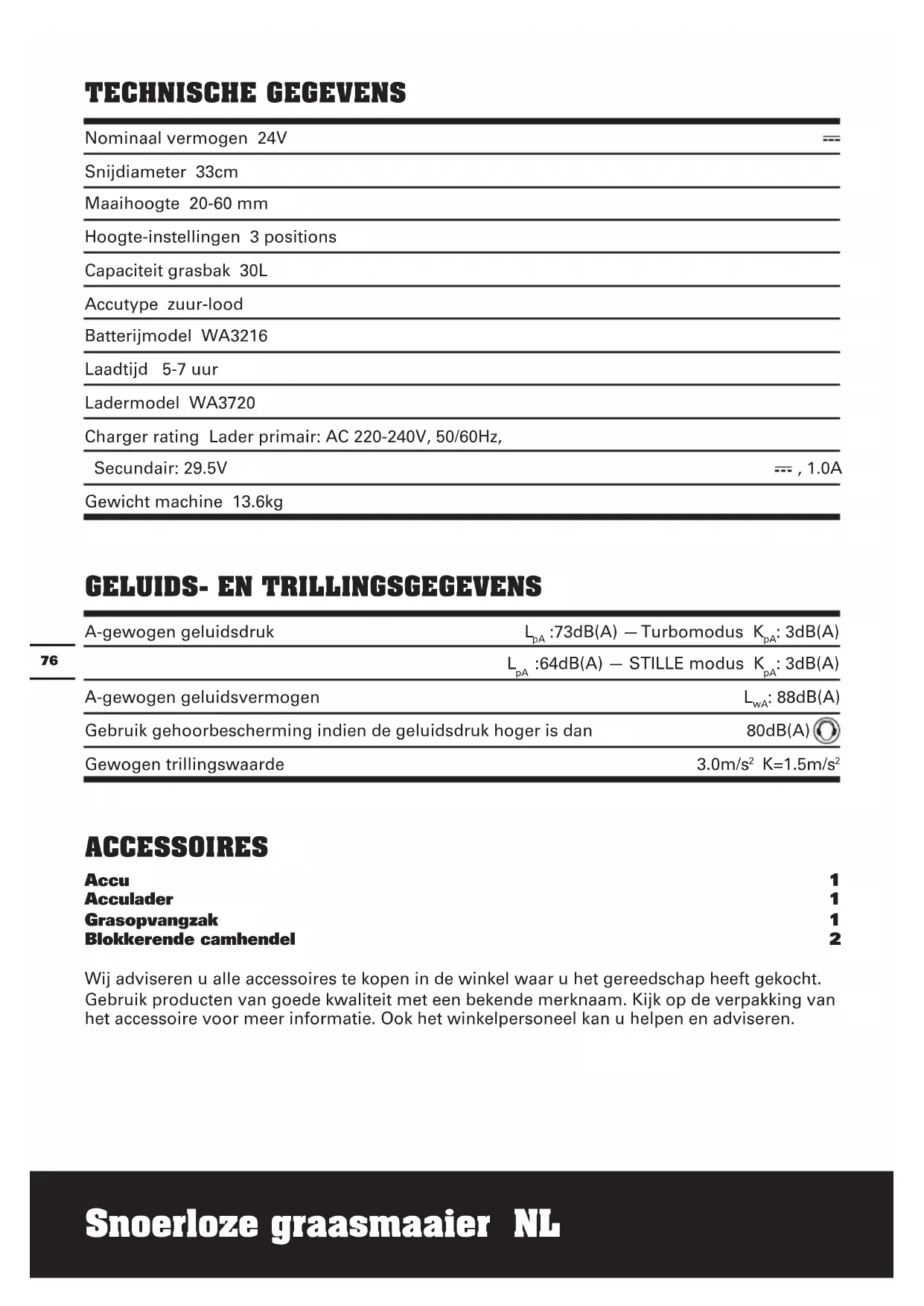

TECHNISCHE GEGEVENS
| Nominaal vermogen 24V | --- |
| Snijdiameter 33cm | |
| Maaihoogte 20-60 mm | |
| Hoogte-instellingen 3 positions | |
| Capaciteit grasbak 30L | |
| Accutype zuur-lood | |
| Batterijmodel WA3216 | |
| Laadtijd 5-7 uur | |
| Ladermodel WA3720 | |
| Charger rating Lader primair: AC 220-240V, 50/60Hz, | |
| Secundair: 29.5V | --- , 1.0A |
| Gewicht machine 13.6kg |
GELUIDS- EN TRILLINGSGEGEVENS
| A-gewogen geluidsdruk | L_pA :73dB(A) - Turbomodus K_pA : 3dB(A) |
| L_pA :64dB(A) - STILLE modus K_pA : 3dB(A) | |
| A-gewogen geluidsvermogen | L_wA : 88dB(A) |
| Gebruik gehoorbescherming indien de geluidsdruk hoger is dan | 80dB(A) [IMAGE] |
| Gewogen trillingswaarde | 3.0m/s^2 K=1.5m/s^2 |
ACCESSOIRES
| Accu | 1 |
| Acculader | 1 |
| Grasopvangzak | 1 |
| Blokkerende camhendel | 2 |
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.
WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien
u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.
Lees de instructies aandachtig voor een veilig gebruik van de machine.
Bewaar alle waarschuwingen en instructies voor latere naslag.
- Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
- Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen.
TRAINING
a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat.
b) Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.
VOORBEREIDING
a) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten of op open sandalen/slippers loopt.
b) Inspecteer de omgeving van de gebruikte apparatuur en verwijder alle voorwerpen
die door de machine weggeworpen zouden kunnen worden;
c) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren.
d) Wees voorzichtig wanneer u werkt met machines met meerdere bladen, omdat de rotatie van één blad, de rotatie van de andere bladen kan veroorzaken.
BEDIENING
a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover mogelijk, niet in nat gras.
c) Zorg er op hellingen altijd voor dat u stevig staat.
d) Loop, ren niet;
e) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, niet op en neer;
f) Wees extra voorzichtig wanneer u op hellingen van richting verandert.
g) Maai niet op zeer steile hellingen.
h) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.
i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het apparaat van en naar het gebied dat gemaaid wordt getransporteerd.
j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn.
k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
I) Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker
wijst.
m) Plaats uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening.
n) Raak het mes niet aan voordat de machine uitgeschakeld is en de messen volledig tot stilstand zijn gekomen;
o) Schakel de machine uit
- Als u de machine onbeheerd laat,
- Voordat u een blokkade verwijdert,
- Voordat u de machine controleert, schoonmaakt of eraan werkt,
- Als u in aanraking bent gekomen met een vreemd voorwerp,
- Als de machine abnormaal trilt.
ONDERHOUD EN OPSLAG
a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden;
b) Controleer de grasbak regelmatig op slijtage of achteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid;
GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
1) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack.
2) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.
3) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.
4) Onder extreme omstandigheden kan
er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.
AANVULLENDE VEILIGHE-IDSVOORSCHRIFTEN VOOR UW ACCULADER
- Lees de instructies voor u begint met laden
- Als de stroomkabel van dit apparaat beschadigd is moet deze worden vervangen door een speciaal vervaardigde kabel, die bij onze onderhoudsorganisatie verkrijgbaar is.
- Na het laden, maak de batterijlader van de leveringsleidingen los. Dan verwijder de chassisverbinding en toen de batterijverbinding.
- Lekkende batterijen niet verwisselen.
- Gebruik acculaders niet voor andere doelen dan die waarvoor ze ontworpen zijn.
- De lader alleen aansluiten op een wisselstroomvoeding.
- De acculader mag niet blootgesteld worden aan water en vocht.
- De lader niet buiten gebruiken.
- De contacten van de batterij of de lader niet kortsluiten.
- De polariteit respecteren bij het opladen.
- Open de acculader niet en houdt hem buiten bereik van kinderen.
- Laad geen accu's van andere merken op.
- Zorg ervoor dat de connectie tussen de acculader en de accu juist is gepositioneerd en dat er geen vreemde voorwerpen de connectie verstoren.
- Houd de aansluitingen van de acculader vrij van vreemde voorwerpen en bescherm deze tegen vuil en vocht. Bewaar de acculader in een droge en
vorstvrije ruimte.
- Tijdens het laadproces, zorg ervoor dat de acculader zich in een goed geventileerde ruimte bevind, uit de buurt van licht ontvlambare materialen. Accu's kuunen heet worden tijdens het laden. Overlaad accu's niet. Laat accu's en acculaders niet onbewaakt tijdens het laadproces.
- Probeer geen niet-oplaadbare accu's te laden, deze kunnen oververhit raken.
- U krijgt een langere levensduur en betere prestaties als de batterij wordt geladen met een luchttemperatuur tussen 18° en 24°. Laad de batterij niet bij een luchttemperatuur onder 4,5° of boven 40,5°. U kunt daarmee ernstige schade aan de batterij veroorzaken.
SYMBOLLEN
Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt
Waarschuwing
Houd omstanders op afstand.
De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt.
Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht of als de kabel beschadigd is.
Houd de aansluitkabel uit de buurt van de snijmessen.
Niet blootstellen aan regen of water
Niet in brand steken
Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt
Bevat een Pb-batterij. De batterij moet worden gerecycled of op de correcte manier worden weggegooid.
Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.
Gebruik het oplaadapparaat alleen in een droge ruimte.
GEBRUIK VOLGENS BESTEMMING
Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).
VEILIGHEIDSREGELS VOOR DE LADER
- Steek de lader direct in het stopcontact. MISHANDEL HET SNOER NIET. Draag de lader niet aan het snoer. Trek de lader niet uit het stopcontact of de maaier door aan het snoer te trekken.
- LETOP: Om het gevaar van brand, elektrische schok of persoonlijk letsel te verminderen, mag de lader niet met een ander product worden gebruikt.
- Repareer de maaier niet terwijl de lader of de veiligheidssleutel aanwezig is.
- Gebruik een beschadigde lader niet. Een beschadigd snoer en een beschadigde lader moeten direct vervangen worden door een bevoegd servicedepot van WORX.
- Laad de maaier op in een droge plaats, buiten weersinvloeden. Stel de maaier of de lader niet bloot aan regen. Niet laden op een vochtige plaats. Laad de maaier niet op bij een temperatuur boven 104°F (40°C) of onder 41°F (5°C).
- Houd de maaier en de lader uit de buurt van water, warmtebronnen (zoals radiatoren, verwarmingen, ovens enz.), vuur en chemicaliën. Beschadig het snoer van de lader niet en houd het snoer uit de buurt van scherpe randen.
LAADPROCEDURE
- Laden is mogelijk met de accu IN de machine (Zie A1) of LOS (Zie A2).
- Steek de connector van de lader in de aansluiting op de accu. (Zie A1,A2)
- Steek de van de lader in het stopcontact aan de muur.
- Druk op de knop op de lader. Het rode
lampje moet oplichten om aan te geven dat u stroom krijgt en dat de batterij wordt opgeladen.
- Wanneer het opladen voltooid is, dooft het rode lampje en licht het groene lampje op (het opladen van een volledig ontladen maaier duurt ongeveer 5-7 uur)
- Nadat de batterij volledig is opgeladen, blijft het groene lampje gedurende 15 seconden opgelicht om een volle lading aan te geven. Na 15 seconden dooft het groene lampej en de lader wordt uitgeschakeld om stroom te sparen.
OPMERKING: Als de batterij defect is, zal het rode lampje knipperen.
De lampjes zullen alleen werken wanneer de lader is aangesloten op de batterij en de wandcontactdoos.
- De lader is een intelligente lader en kan verbonden blijven met de batterij en de wandcontactdoos gedurende langere perioden, zonder het risico op schade aan de lader. De lader wordt automatisch ingeschakeld zodat u zeker bent dat de batterij altijd volledig is opgeladen.
VERZORGING VAN DE ACCU
De accu van uw snoerloze grasmaaier is een verzegelde loodaccu van 24 volt. De maaier kan in elke positie worden opgeslagen zonder dat de accu gaat lekken.
moet de batterij bij opslag eens in de twee maanden opgeladen worden.
moet de batterij steeds na gebruik opgeladen worden.
plaats.
14^(-10^)
worden voor hij herladen wordt.
na aankoop om de maximale capaciteit te bereiken.
EXTRA ACCU's zijn verkrijgbaar bij de Klantenhulplijn.
MONTAGE
BELANGRIJK! Voordat u de grasmaaier monteren, controleert de accessoires volgens bovenstaande gegevens, controleert u of de accessoires zijn afgerond.
1. DE DUWSTANG MONTEREN (Zie Fig. B1, B2, B3)
1) Stop het onderste deel van de handgreep (9) in de openingen op de voorziene klep.
2) Maak deze vast met de bijgeleverde schroeven.(Fig B1)
3) Bevestig het bovenste deel van de handgreep (1) met de bouten en vergrendel de nokhendel (8) op het onderste deel van de handgreep (9). (Fig B2)
4) Maak de twee vergrendelingen van de nokhendel vast. Controleer of de handgreep VOLLEDIG is vastgemaakt.
De druk van de nokhendel kan worden geregeld door de vergrendeling van de nokhendel (8) rechtsom/linksom af te stellen. ZET HEM NIET TE VAST.
OPMERKING: Zorg dat de bouten volledig in de handgrepen zitten voordat u het handgreepknoppen bevestigt
5) Bevestig de bijgeleverde kabelclips (3) aan het bovenste en onderste deel van de handgreep. Stop de kabel in de clips en zorg dat er voldoende speling is op de kabel.(Fig B3)
2. MONTAGE VAN DE GRASZAK
Monteer de handgreep van de grasbak op de bovenkant van de bak zoals weergegeven in Fig C1-C4.
Stap 1. Duw kort op de voorkant van de handgreep. (Fig C2)
Stap 2. Duw deze vervolgens naar voor. (Fig C2)
Stap 3. Duw omlaag op de achterkant van de handgreep. (Fig C2)
Stap 4. Klik vervolgens de plastic clips over het metalen frame. (Fig C3)
WAARSCHUWING: Plaats de handgreep niet in omgekeerde richting. Monteer de handgreep zoals getoond in Fig C1.
3. MONTAGE AN DE GRASZAK (Zie Fig D1, D2, D3)
1) Zet de maaier uit, wacht tot het mes stilstaat en verwijder de veiligheidssleutel.
2) Til de veiligheidsklep op, houd hem vast en zorg ervoor dat het insteekdeel voor grasbemesting verwijderd is.
3) Pak de graszak op met het handvat en zet de graszak op de onderste haken (a) van het dek van de maaier. (Fig. D2)
4) Laat de veiligheidskap los zodat de graszak op zijn plaats blijft. Controleer of de graszak stevig bevestigd is. (Fig. D3)
OPMERKING: Druk de graszak iets naar beneden om te controleren of hij volledig gemonteerd is.
4. VERWIJDEREN/LEEGMAKEN
Houd de graszak vast, til de veiligheidsflap (10) op en monteer de grasbak (5).
WAARSCHUWING: Controleer altijd of de veiligheidsflap de uitwerpopening goed kan afsluiten voor u het apparaat gebruikt. Til de veiligheidsflap (10) nooit op wanneer de grasmaaier wordt gebruikt zonder dat de graszak is gemonteerd.
5. DE ACCU MONTEREN EN VERWIJDEREN (Zie E1, E2) DE ACCU VERWIJDEREN
Trek de batterij direct uit bij de batterijhandgreep. (Zie E1)
OPMERKING: Laat de accu niet op uw voet of op de grond vallen terwijl u hem verwijdert.
DE ACCU MONTEREN
Stop de batterij in de batterijhouder; zorg dat de batterij correct is geplaatst. (Zie E2)
BEDIENING
WAARSCHUWING! Het mes draait een paar seconden door nadat de machine uitgeschakeld is. Wacht tot de motor en het mes stilstaan voorduit u weer "in" schakelt. Schakel niet snel uit en weer aan.
STARTEN
1) Steek de veiligheidsleutel in de behuizing van de schakelkast.
2) Schuif de sleutel naar rechts en houd deze op zijn plaats.
3) Trek de hefboomstaaf naar de handgreep en de maaier wordt gestart.
4) Laat de veiligheidssleutel los.
STOPPEN
Laat de schakelhendel los.
2. INDICATOR VULNIVEAU GRASZAK (Zie G)
Om uw onmiddellijk te waarschuwen wanneer de graszak vol is, beschikt de maaier over een indicator op de bovenkant van de zak om de vulstatus aan te geven. Dit ziet er als volgt uit:
Lege status: Flap zwevend (a)
Volle status: Flap omlaag (b)
De grasmachine beschikt over een achterafvoer zodat u het gras kunt maaien zonder dat u een opvangbak nodig hebt. Het afval wordt aan via de achterafvoer verwijderd.
4. WERKMODUSSCHAKELAAR (Zie I) Status1: STILLE modus
Selecteer de STILLE modus wanneer u in gewone omstandigheden maait, waarbij ongeveer 20mm gras per keer wordt gemaaid.
Status2: Turbomodus
Stel de knop in op de Turbomodus wanneer u dicht en hoog gras maait.
5. LAMPJES VOOR DE ACCUTOESTAND (Zie J)
OPMERKING: De lampjes geven de toestand van de accu aan als de knop van de accu wordt ingedrukt.
De lampjes tonen constant de toestand en de conditie van de accu, en wel als volgt:
Druk op de knop "POWERTEST" en het verlichtingsknopje wordt verlicht.
Als de drie groene lichten branden, is de
batterij zeer sterk opgeladen.
Als twee groene lichten ( Branden, is de batterij matig opgeladen. .
Als slechts één licht (☐) brandt, is de batterij leeg.
Voordat u de nieuwe maaier voor het eerst gebruikt, is het aan te bevelen dat de accu een nacht aan de lader wordt gelegd om zeker te weten dat de accu volledig opgeladen is.
BEANGRIJK
Als slechts één licht brandt, dan is de accu te ver ontladen, zelfs al kan er nog gras gemaaid worden. Gaat u verder met grasmaaien terwijl de accu in deze toestand is, dan vermindert u de levensduur en de prestaties van de accu.
6. DE SNIJHOOGTE INSTELLEN (Zie K)
WAARSCHUWING! Wacht tot de grasmaaier volledig tot stilstand is gekomen voordat u de maaihoogte afstelt. De maaimessen blijven nog even doordraaien nadat de machine is uitgeschakeld, en een draaiend mes kan ernstig letsel veroorzaken. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt.
Voordat u begint, stelt u de snijhoogte in op de gewenste positie. De grasmaaier kan worden ingesteld op 3 maaihoogtes tussen 20mm en 60mm
Neem één wiel vast, trek het uit de groef en plaats het terug op de gewenste hoogte. ALLE andere wielen moeten op dezelfde hoogte worden geplaatst.
7. MAAITIPS
OPMERKING: INSPECTEER DE OPPERVLAKTE WAAR DE MAAIER GEBRUIKT MOET WORDEN EN VERWIJDER ALLE STENEN, STOKKEN, DRAAD, BOTTEN EN ANDER AFVAL DAT DOOR HET DRAAIENDE MES WEGGEWORPEN ZOU KUNNEN WORDEN.
1) Maai evenwijdig aan hellingen, niet op en neer. Wees zeer zorgvuldig als u op een helling van richting verandert. Maai geen steile hellingen. Zorg ervoor dat uw voeten stevig staan.
2) Laat de schakelaar los om de maaier
"UIT" te schakelen als u over grind gaat (steentjes kunnen door het mes worden weggeworpen).
3) Zet de maaier op de hoogste snijhoogte als u maait door ruwe grond of hoog onkruid. Zou u te veel gras tegelijk verwijderen, dan kan dat resulteren in het doorslaan van een zekering, waardoor de maaier stopt.
4) Gebruikt u een graszak in het seizoen waarin het gras snel groeit, dan kan het gras zich ophopen in de uitwerpopening. Laat de schakelaar los om de maaier "UIT" te zetten en verwijder de veiligheidssleutel. Verwijder de graszak en schud het gras tot achterin de zak. Verwijder gras en ander afval dat zich heeft opgehoopt bij de uitwerpopening. Zet de graszak weer terug.
5) Mocht de maaier abnormaal trillen, laat dan de schakelaar los om de maaier "UIT" te zetten en verwijder de veiligheidssleutel. Zoek naar de oorzaak. Trilling is een waarschuwing voor een probleem. Gebruik de maaier niet voordat er een controle is uitgevoerd.
6) LAAT DE SCHAKELAAR ALTIJD LOS OM DE MAAIER "UIT" TE SCHAKELEN EN VERWIJDER DE VEILIGHEIDSSLEUTEL ALS U DE MACHINE ONBEHEERD ACHTER LAAT, ZELFS ALS HET MAAR EVEN IS.
ONDERHOUD
WAARSCHUWING: Stop de maaier en verwijder de veiligheidspin voordat u de graszak verwijdert.
OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel
noodzakelijk onderhoud of noodzakelijke reparaties uit voordat u de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies.
HET MES SLIJPEN
HOUD HET MES SCHERP VOOR DE BESTE PRESTATIES. MET EEN BOT MES KUNT U HET GRAS NIET GOED SNIJDEN EN NIET GOED BEMESTEN.
DRAAG GOEDE OOGBESCHERMING ALS U HET MES VERWIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE VEILIGHEIDSSLEUTEL VERWIJDERD IS.
Het is meestal voldoende het mes twee keer tijdens het maaiseizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden.
VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.
ALS U HET MES SLIJPT:
- Zorg ervoor dat het mes gebalanceerd blijft.
- Slijp het mes op de oorspronkelijke snijhoek.
- Slijp de randen aan beide kanten van het mes en verwijder dezelfde hoeveelheid materiaal van weerszijden.
HET MES SLIJPEN IN EEN BANKSCHROEF (Zie L)
- Laat de schakelhendel los, wacht tot het mes gestopt is en verwijder de veiligheidssleutel voordat u het mes demonteert.
- Verwijder het mes van de maaier. Zie de instructies voor het verwijderen en monteren van het mes.
- Monteer mes L-1 in een bankschroef L-2.
- Draag een veiligheidsbril en pas op dat u zichzelf niet snijdt.
- Vijl zorgvuldig de randen van het mes met een fijne vijl L-3 of op een slijpsteen.
- Controleer de balancering van het mes. Zie de instructies voor de balancering.
- Zet het mes terug op de maaier en zet het
stevig vast. Zie de instructies hieronder.
HET MES BALANCEREN (Zie M)
Controleer de balancering van het mes door het centrale gat van het mes M-1 over een spijker of schroevendraaier M-2 te zetten, horizontaal in een bankschroef geklemd M-3. Als het mes niet in elke stand blijft staan, vijl dan aan het einde dat naar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.
ONDERHOUD VAN HET MES (Zie N1, N2)
Vernieuw het metalen mes na 50 uur maaien met een minimum vanaf 2 jaar, ongeacht de conditie waarin het mes verkeert.
Volg deze werkwijze voor het verwijderen en vervangen van het mes. Draag tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Houd het mes (15) vast en schroef de bout (14) linksom met de moersleutel, en verwijder vervolgens het blad. Om opnieuw te monteren, plaatst u het blad (15) met de snijranden naar de grond gericht. Zet daarna de moer stevig vast (14).
OPSLAG: (Zie 0)
Stop de maaier en verwijder de veiligheidssleutel. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen.
Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.
Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.
Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.
Voor een gemakkelijke opslag maakt u de nokhendel van de handgreep los en draait of vouwt u het bovenste deel van de handgreep dicht.
BESCHERMING VAN HET MILIEU
Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.
EC CONFORMITEITVERK- LARING
Wij,
POSITEC Germany GmbH
Verklaren dat het product
Beschrijving
WORX Snoerloze grasmaaier
Type WG783E
Functie Gras maaien
Overeenkomt met de volgende richtlijnen,
Richtlijn Machines EG 2006/42/EG
Laagspanningsrichtlijn EG 2006/95/EG
Richtlijn Elektronische Compatibiliteit EG
2004/108/EG
Geluidsemissie in het milieu door materieel voor gebruik buitenshuis
2000/14/EG gewijzigd door2005/88/EG
- Procedure beoordeling conformiteit volgens: Annex VI
- Niveau gemeten geluidsvermogen
85dB(A) Turbomodus
76dB(A) STILLE modus
Opgegeven, gegarandeerde niveau geluidsvermogen 88dB(A)
- De betrokken aangemelde instantie:
De persoon die bevoegd is om het technische bestand te compileren,
Naam: Russell Nicholson
Adres: Positec Power Tools (Europe)
POSITEC Kwaliteitsmanager
- ∅VERSTE HÅNDTAG
- KONTAKTHÅNDTAG
- KABELKLEMME
- INDIKATOR FOR FYLDT GRÅESFANGER
- GRÆSOPSAMLER
- DREJEKNAP TIL ARBEJDSTILSTAND
- SIKKERHEDSN∅GLE
- LÅSEGREB
- NEDERSTE HÅNDTAG
- SIKKERHEDSKLAP
- BATTERIPAKKE *
- MOTORDÄEKSEL
- OPLADER* (Se A2)
- FASTG∅RINGSSKRUE TIL KNIV (Se N1)
- KNIV (Se N1)
