Tuotetyyppi	Langaton ruohonleikkuri
Merkki	Worx
Malli	WG783E
Nimellisjännite	24 V
Leikkuuleveys	33 cm
Leikkuukorkeus	20-60 mm (3 asentoa)
Keräysastian tilavuus	30 L
Akkutyyppi	Lyijyakku (24 V)
Akun malli	WA3216
Latausaika	5-7 tuntia
Laturin malli	WA3720
Koneen paino	13,6 kg
Äänenpainetaso (turbo-tila)	73 dB(A)
Äänenpainetaso (hiljainen tila)	64 dB(A)
Äänitehotaso	88 dB(A)
Mitattu tärinä	3,0 m/s² (K=1,5 m/s²)
Toimintatilat	Hiljainen ja turbo
Keräysastian täyttöilmaisin	Kyllä (kelluva kansi)
Takaapurkutoiminto	Kyllä
Leikkuukorkeuden säätö	Manuaalinen, 3 askelta (20-60 mm)
Terätyyppi	Pyörivä metalliterä
Turva-avain	Kyllä
Mukana tulevat lisävarusteet	Akku, laturi, keräyssäkki, 2 nokkavipua
Akun huolto	Lataa säilytyksessä 2 kuukauden välein, jokaisen käytön jälkeen
Suositeltu latauslämpötila	18-24 °C

Usein kysytyt kysymykset - WG783E WORX

Kuinka koota Worx WG783E -ruohonleikkurin kahva?

Aseta alakahva kotelon reikiin ja kiristä ruuvit. Kiinnitä yläkahva pulteilla ja nokkavivuilla. Kiristä nokkavivut lukitaksesi. Kiinnitä kaapelikiinnikkeet jättäen hieman löysää.

Kuinka säätää leikkuukorkeutta WG783E:ssä?

Pysäytä leikkuri, poista turva-avain ja odota terän täydellistä pysähtymistä. Tartu pyörään, vedä se urasta ja aseta se haluttuun korkeuteen. 3 asentoa ovat 20 mm:stä 60 mm:iin. Kaikkien pyörien on oltava samalla korkeudella.

Kuinka ladata Worx WG783E -ruohonleikkurin akku?

Akku voidaan ladata joko paikallaan tai irrotettuna. Kytke laturin liitin akun liitäntään ja kytke laturi pistorasiaan. Paina laturin painiketta; punainen valo osoittaa latauksen, vihreä valo osoittaa latauksen valmistumista (5-7 tuntia). Älä lataa lämpötiloissa, jotka ovat alle 5°C tai yli 40°C.

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Pysäytä leikkuri välittömästi vapauttamalla kytkinvipu ja poista sitten turva-avain. Tarkasta terä: epätasapainoinen, taipunut tai vaurioitunut terä voi aiheuttaa tärinää. Älä käytä leikkuria ennen kuin huoltotarkastus on suoritettu.

Kuinka teroittaa ja tasapainottaa WG783E:n terä?

Irrota terä pysäytettyäsi leikkurin ja poistettuasi avaimen. Kiinnitä se ruuvipenkkiin ja viilaa leikkuureunat hienolla viilalla alkuperäisen kulman mukaan. Poista yhtä paljon molemmista päistä tasapainon säilyttämiseksi. Tarkista tasapaino asettamalla keskireikä naulan päälle; jos toinen pää putoaa, viilaa sitä päätä, kunnes se on tasapainossa.

Kuinka puhdistaa Worx WG783E -ruohonleikkuri?

Pysäytä leikkuri ja poista turva-avain. Käytä pehmeää harjaa ja liinaa ulkopinnan puhdistamiseen. Älä koskaan käytä vettä tai kemikaaleja. Aseta kone kyljelleen ja poista ruoho kotelon alta puisella tai muovisella työkalulla. Pidä tuuletusaukot puhtaina.

Mikä on akun latausaika ja miten tietää, kun se on täynnä?

Latausaika on noin 5-7 tuntia täysin tyhjentyneelle akulle. Latauksen aikana laturin merkkivalo on punainen; kun lataus on valmis, se muuttuu vihreäksi 15 sekunniksi ja sammuu sitten. Jos akku on viallinen, punainen valo vilkkuu.

Kuinka käyttää hiljaista tilaa ja turbotilaa?

Käännä leikkurissa olevaa toimintatilan valitsinta. Asento 1 = hiljainen tila normaaliin käyttöön (leikkaa noin 20 mm ruohoa). Asento 2 = turbotila paksulle tai umpeenkasvaneelle ruoholle. Turbotila tuottaa korkeamman äänitason.

Mitä tehdä, jos ruohosäkki on täynnä?

Säkin yläosassa oleva täyttöilmaisin ilmaisee tilan: kun kansi kelluu, säkki on tyhjä; kun se laskee, säkki on täynnä. Pysäytä leikkuri, poista turva-avain, nosta turvasuojus ja irrota säkki. Tyhjennä se ja aseta takaisin varmistaen, että se on kunnolla lukittu.

Kuinka varastoida Worx WG783E -ruohonleikkuri?

Säilytä leikkuri kuivassa paikassa. Löysää kahvan nokkavivut ja taita yläkahva kokoon tiiviiksi säilytykseksi. Älä aseta raskaita esineitä sen päälle. Akku: lataa se täyteen joka toinen kuukausi, jos sitä ei käytetä. Älä säilytä alle -10°C lämpötiloissa.

KÄYTTÖOHJE WG783E WORX

Alkuperäisten ohjeiden käännös FIN

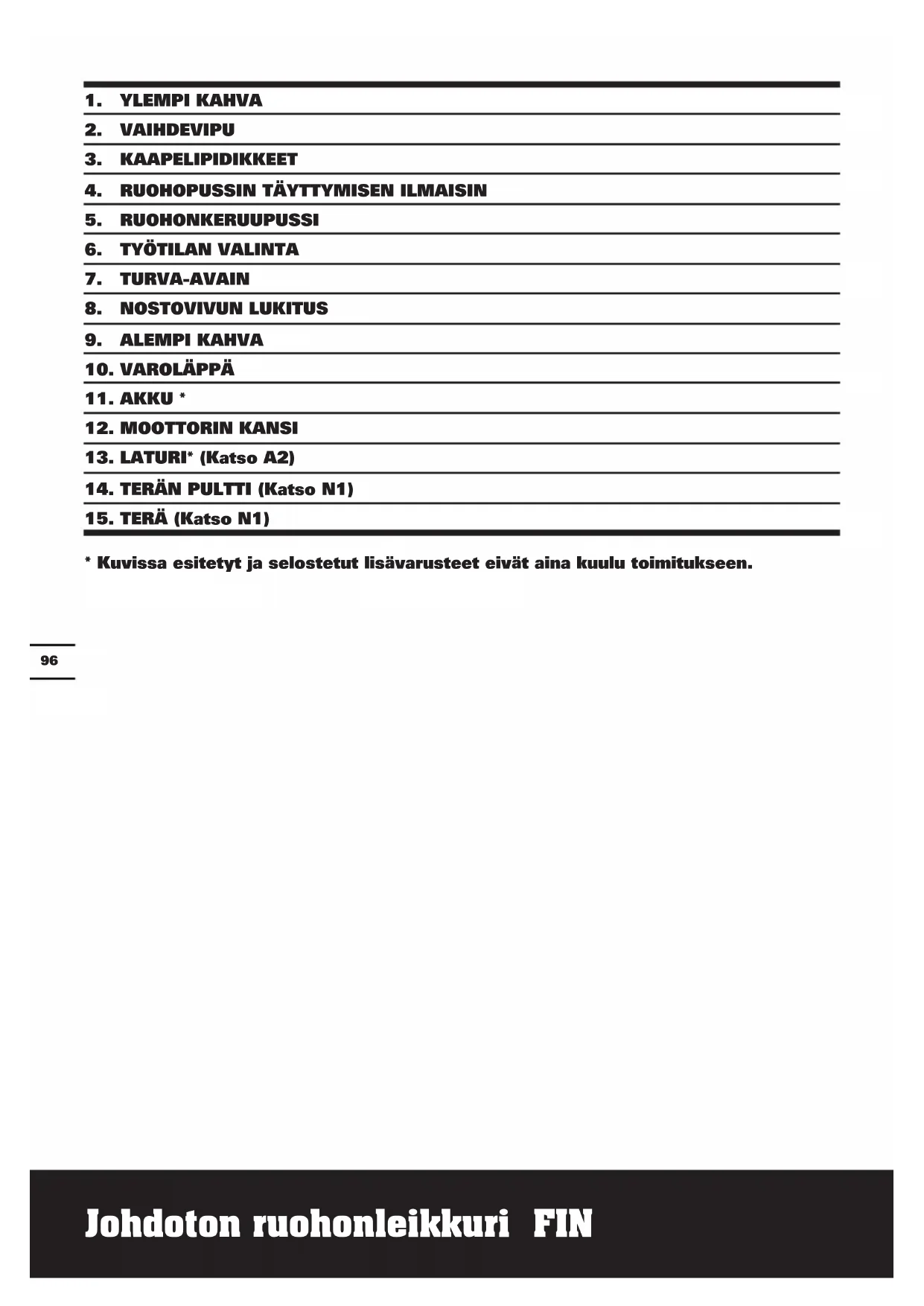

* Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

Nimellisteho	24V ---
Leikkuuleveys	33cm
Leikkuukorkeus	20-60mm
Leikkuukorkeuden säätötasot	3
Ruohosäiliön tilavuus	30L
Akun tyyppi	Lyijyhappo
Akun malli	WA3216
Latausaika	5-7 tunti
Laturin malli	WA3720
Laturin teho	tuloteho: AC 220-240V, 50/60Hz, lähtöteho: 29.5V --- , 1.0A
Koneen paino	13.6kg

MELU- JA TÄRINÄARVOT

A-painotettu äänenpaine L	_pA : 73dB(A) — Turbo-tila K_pA : 3dB(A)
	L_pA : 64dB(A) — HILJAINEN-tila K_pA : 3dB(A)
A-painotettu ääniteho L	_wA : 88dB(A)
Käytä kuulonsuojaimia, kun äänenpaine on yli 80dB(A)
Tyypillinen painotettu tärinä 3.0m/s	^2 K=1.5m/s ^2

VARUSTEET

Akkuyksikkö 1

Laturi 1

Ruohonkeruupussi 1

Nostovivun lukitus 2

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen.

Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.

MOOTTORITYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS! Lue kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättämisestä voi olla seurauksena sähköisku, tulipalo ja/tai vakava tapaturma.

Lue ohjeet koneen turvallisesta käytöstä huolellisesti.

Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten.

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaanlukien), jotka ovat fyysisesti, aisteiltaan tai henkisiltä kyvyiltään heikkoja, tai joilta puuttuu kokemusta ja tietämystä, ellei heitä ole valvomassa tai ohjaamassa laitteen käyttöön heidän turvallisuudestaan vastaava henkilö.
• Lapsia tulee valvoa, jotteivät he leiki laitteella.

HARJOITTELU

1) Lue ohjeet huolellisesti. Tutustu laitteen ohjaimiin ja oikeaan käyttötapaan.
2) Älä koskaan anna lasten tai sellaisten ihmisten, jotka eivät tunne näitä ohjeita, käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.
3) Älä koskaan leikkaa ruohoa, kun lähistöllä on ihmisiä, erityisesti lapsia, tai kotieläimiä.
4) Käyttäjä on vastuussa muille ihmisille tai näiden omaisuudelle sattuvista tapaturmista tai vaaroista.

VALMISTELU

1) Käytä ruohoa leikatessasi aina tukevia kenkiä ja pitkiä housuja. Älä käytä laitetta paljain jaloin tai avonaiset kengät jalassa.
2) Tarkasta alue, jossa laitetta aiotaan käyttää ja poista kaikki kivet, kepit, johdot, luut ja muut vierasesineet.
3) Tarkasta aina silmämääräisesti ennen käyttöä, että terät, teräpultit ja leikkuukokonaisuus eivät ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vaurioituneet terät ja pultit sarjoissa, jotta

tasapaino säilyy.

4) Moniteräisillä koneilla ole varovainen, koska yhden terän pyöriminen voi aiheuttaa muiden terien pyörimisen.

KÄYTTÖ

1) Leikkaa ruohoa vain päivänvalossa tai hyvässä keinovalossa.
2) Vältä mahdollisuuksien mukaan laitteen käyttöä märällä nurmella.
3) Asettele aina jalat tukevasti rinteissä.
4) Kävele, älä koskaan juokse.
5) Kun käytät pyörillä ja pyörivillä terillä varustettuja koneita, leikkaa ruoho rinteistä sivusuunnassa, ei koskaan siirtyen suoraan ylämäkeen tai alamäkeen.
6) Ole erittäin varovainen, kun muutat suuntaa rinteessä.
7) Älä leikkaa ruohoa liian jyrkistä rinteistä.
8) Ole erittäin varovainen, kun peruutat tai vedät laitetta kohti itseäsi.
9) Pysäytä terä(t), jos laite täytyy kallistaa siirtoa varten, kun kuljet muiden pintojen kuin nurmen yli, ja kun siirrät laitteen käsiteltävälle alueelle ja pois sieltä.
10) Älä koskaan käytä laitetta, jos suojukset ovat vialliset tai jos suojalaitteet, esim. deflektorit ja/tai ruohosiepparit, eivät ole paikoillaan.
11) Käynnistä moottori ohjeiden mukaisesti ja pitäen jalat kaukana teristä.
12) Älä käynnistä laitetta käynnistäessäsi moottoria, paitsi jos laitetta on kallistettava käynnistystä varten. Tässä tapauksessa älä kallista sitä enempää kuin on ehdottoman välttämätöntä ja kallista vain sitä osaa, joka on kaukana käyttäjästä.
13) Älä laita käsiä tai jalkoja pyörivien osien lähelle tai alle. Pyörivätelaisten leikkurien tapauksessa pysy aina kaukana poistoaukosta.
14) Älä kosketa terää, ennen kuin käynnistymisenesto on päällä ja terät ovat täysin pysähtyneet;
15) Kytke käynnistymisenesto päälle:
- Aina kun kone jää ilman valvontaa;
- Ennen tukkeuman poistoa;
- Ennen laitteen tarkastamista,

puhdistamista tai huoltamista;

• Törmättyäsi vierasesineeseen.
• Jos ruohonleikkuri alkaa täristä poikkeuksellisella tavalla

KUNNOSSAPITO JA SÄILYTYS

1) Pidä kaikki mutterit, pultit ja ruuvit kireällä varmistaaksesi että laite on turvallisessa käyttökunnossa.
2) Tarkasta ruohosieppari usein kulumisen tai rappeutumisen varalta.
3) Vaihda kuluneet tai vaurioituneet osat turvallisuussyistä.

AKKUTYÖKALUN KÄYTTÖ JA HOITO

1) Lataa vain valmistajan määrittelemällä laturilla. Tietylle akkupakkaukselle sopiva laturi voi aiheuttaa tulipalon vaaran käytettäessä toisen akkupakkauksen kanssa.
2) Käytä sähkötyökaluja vain määriteltyjen akkupakkausten kanssa. Muiden akkupakkausten käyttö voi aiheuttaa loukkaantumisen ja tulipalon vaaran.
3) Kun akkupakkaus ei ole käytössä, pidä se erossa metalliesineistä kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä jotka mahtuvat akun napojen väliin. Akun napojen oikosulkeminen voi aiheuttaa palovammoja tai tulipalon.
4) Väärinkäytettynä akusta voi roiskua nestettä; vältä koskettamasta sitä. Jos kosketus tapahtuu vahingossa, huuhtele vedellä. Jos nestettä menee silmiin, hakeudu lisäksi lääkärinhoitoon. Akkunesteen roiskeet voivat aiheuttaa ärsytystä tai palovammoja.

AKKULATURIA KOSKEVIA LISÄTURVALLISUUSOHJEITA

1. Lue ohjeet ennen lataamista.
2. Jos virtajohto on vahingoittunut, se on sähköiskun välttämiseksi jätettävä valmistajan, valtuutetun huoltoedustajan

tai vastaavan pätevän sähköteknikon vaihdettavaksi.

1. Irrota akkulaturi virtalähteestä latauksen jälkeen. Irrota sen jälkeen liitäntä runkoon sekä liitäntä akkuun.

2. Älä lataa vuotavaa akkua.

3. Käytä latureita ainoastaan niille suunniteltuun tarkoitukseen.

4. Liitä latauslaite ainoastaan verkkovirtaan.

5. Latauslaite tulee suojata kosteudelta.

6. Älä käytä laturia ulkona.

7. Älä lyhennä akun tai laturin liittimiä.

8. Noudata ladattaessa “+/-” napaisuutta.

9. Älä avaa yksikköä ja pidä se lasten ulottumattomissa.

10. Älä lataa muiden valmistajien akkuja.

11. Varmista, että akkulaturi on liitetty oikein akkuun ja että se on muilta esineiltä vapaa.

12. Varmista, että akkulaturin aukot ovat tyhjät ja suojaa ne lialta ja kosteudelta. Säilytä laturi kuivassa ja pakkaselta suojassa olevassa paikassa.

13. Akkua ladatessa varmista, että laturi on hyvin ilmastoidussa paikassa ja ettei lähistöllä ole tulenarkoja materiaaleja. Akku saattaa kuumeta latauksen aikana. Älä lataa akkua liikaa. Älä jätä akkua ja laturia varomattomasti latauksen aikana.

14. Älä lataa uudelleen akkuja, jotka eivät ole uudelleen ladattavia. Ne saattavat ylikuumeta tai mennä rikki.

15. Pidempi kestoikä ja parempi suorituskyky voidaan saavuttaa, jos akkuyksikkö ladataan ilman lämpötilan ollessa välillä 18° ja 24°. Älä lataa akkuyksikköä ilman lämpötilojen ollessa alle 4,5°, tai yli 40,5°. Tämä on tärkeää, koska se voi estää vakavan vaurion akkuyksikölle.

SYMBOLIT

Lue ohjekirja ennen kuin käytät tätä konetta

Varoitus

Pidä sivulliset loitolla.

Terän pyöriminen jatkuu, kun koneesta on katkaistu virta. Odota että kaikki koneen osat ovat pysähtyneet kokonaan, ennen kuin kosketat niitä

Varo teräviä teriä. Terät pyörivät senkin jälkeen, kun moottori on sammutettu. Irrota pistoke sähköverkosta ennen huoltoa tai jos johto on vahingoittunut.

Pidä verkkojohto kaukana leikkuuteristä.

Älä jätä laitetta sateeseen tai veteen

Ei avotuleen

Älä hävitä paristoja tai akkuja. Palauta loppuun käytetyt akut ja paristot paikalliseen keräys- tai kierrätyspisteeseen.

Sisältää Pb-akun. Akku on kierrätettävä tai hävitettävä oikein.

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

Käytä latauslaitetta ainoastaan kuivassa tilassa.

ASIANMUKAINEN KÄYTTÖ

Tämä tuote on tarkoitettu ruohonleikkaukseen kotitalouksissa.

LATURIN TURVAOHJEET

1. Kytke laturi suoraan seinäpistokkeeseen. ÄLÄ VAURIOITA JOHTOA. Älä milloinkaan kanna laturia johdosta. Älä irrota laturia seinäpistokkeesta tai ruohonleikkurista vetämällä johdosta.

2. ⚠️HUOMIO: Tulipalon, sähköiskun ja loukkaantumisen vaaran vähentämiseksi älä käytä tätä laturia muiden tuotteiden kanssa.

Älä yritä ladata ruohonleikkuria millään toisella laturilla.

1. Älä huolla ruohonleikkuria, jos laturi tai turva-avain on kytkettynä.

2. Älä käytä vaurioitunutta laturia. Vaihda vaurioituneet johdot tai laturi uusiin välittömästi valtuutetussa WORX-huoltopisteessä.

3. Lataa ruohonleikkuri aina kuivassa paikassa säältä suojassa. Älä altista ruohonleikkuria tai laturia sateelle. Älä lataa ruohonleikkuria märissä olosuhteissa. Älä lataa ruohonleikkuria ympäristössä, jonka lämpötila on yli 40°C (104°F) tai alle 5°C (41°F).

4. Pidä ruohonleikkuri ja laturi etäällä vedestä, lämmönlähteistä (kuten lämpöpatterit, lämmityslaitteet, uunit, jne.), liekeistä ja kemikaaleista. Ole huolellinen, ettei laturin johto vaurioidu ja pidä se aina etäällä terävistä kulmista.

LATAAMINEN

1. Ruohonleikkuri voidaan ladata joko akun ollessa ASENNETTUNA (katso A1) koneeseen tai POISTETTUNA koneesta (Katso A2).

2. Kytke laturin johdin akun liittimeen. (Katso A1,A2).

3. Asenna laturin pistoke seinäpistokkeeseen.

4. Paina laturilla olevaa painiketta, punainsen valon tulisi syttyä osoittamaan, että tehoa on ja akkua ladataan.

5. Punainen valo sammuu ja vihreä valo syttyy, kun lataaminen on valmis (ruohonleikkurin lataaminen täyteen kestää noin 5-7 tuntia)

6. Sen jälkeen kun akku on täysin ladattu, vihreä valo syttyy ja pysyy 15 sekuntia osoittaen täyden latauksen. 15 sekunnin kuluttua vihreä valo ja varaukset sammuvat tehon säästämiseksi..

HUOMAUTUS: Jos akku on Viallinen, punainen valo vilkkuu. Valot toimivat vain, kun laturi on liitetty sekä akkuun että seinäpistorasiaan.

1. Laturi on älykäs laturi, ja se voi pysyä liitettynä akkuun sekä seinäpistorasiaan jäljellä olevat ajanjaksot ilman pelkoa akun tai laturin vaurioitumisesta. Laturi käynnistyy automaattisesti, jotta varmistetaan akun täysi latautuminen.

AKUN KÄSITTELY

Johdottoman ruohonleikkurisi akku on 24-volttinen tiivistetty akkuhappoakku. Ruohonleikkuri voidaan varastoida mihin tahansa asentoon ilman pelkoa akkunesteen vuotamisesta.

suorituskykyä varten akku tulisi ladata täyteen 2 kuukauden välein säilytyksen aikana.

suorituskykyä varten akku tulisi ladata täyteen jokaisen käyttökerran jälkeen

(14°F) lämpötilassa.

purkaa ennen uudelleen lataamista.

saavuttaminen saattaa alkuvaiheessa vaatia 2 - 3 latauskertaa. LISÄAKKUJA voit hankkia asiakaspalvelumme kautta.

ASENNUS

TÄRKEÄÄ! Ennen kuin asennat nurmikkoleikkurin, tarkasta varusteet ylläolevien tietojen mukaisesti. Varmista, että varusteet ovat täydelliset.

1. KAHVAN ASENTAMINEN (katso B1, B2,B3)

1. Laita alempi kahva (9) sisään kanteen järjestettyihin reikiin.
2. Varmista toimitetuilla ruuveilla. (Fig B1)
3. Liitä ylempi kahva (1) pulteilla ja lukolla sekä nokkavivulla (8) alempaan kahvaan (9) (9). (Fig B2)
4. Kahden lukkonokkavivun kiristäminen. Tarkasta, että kahva on TÄYSIN kiinnitetty. Nokkavivun paine voidaan asettaa säätämällä lukituksen nokkavipua (8) myötäpäivään/vastapäivään.ÄLÄ KIRISTÄ LIIKAA.

HUOMAUTUS: Varmista, että pultit on laitettu kokonaan sisään kahvojen läpi ennen kahvan nuppien sovittamista.

1. Liitä toimitetut kaapelinpuristimet (2) ylempään ja alempaan kahvaan. Laita kaapeli sisään puristimiin varmistamaan, että kaapelin holkkumaa on riittävästi.(Fig B3)

2. RUOHOPUSSIN ASENTAMINEN

Liitä ruoholaatikon kahva laatikon huippuun Kuvan C1-C4 mukaisesti.

Vaihe 1. Paina kahvan etuosaa lyhyesti. (Fig C2)

Vaihe 2. Sen jälkeen paina sitä eteenpäin. (Fig C2)

Vaihe 3. Paina kahvan alaosa alas. (Fig C2)

Vaihe 4. Lopuksi, kiinnitä muovipidikkeet metallisen rungon yli. (Fig C3)

VAROITUS: Älä sovita kahvaa vastakkaiseen suuntaan. Sovita

kahva Kuvan Fig C1 mukaisesti.

3. RUOHOSÄILIÖN ASENNUS (Katso D1, D2, D3)

1. Kytke ruohonleikkuri pois päältä, odota, kunnes terä pysähtyy ja irrota turva-avain.
2. Nosta varoläppää, pidä sitä ylhäällä ja varmista, että leikkuujätteen liitososa on irrotettu.
3. Nosta ruohopussi kahvasta ja aseta

ruohopussi ruohonleikkurin kannen alakoukkuihin (a). (Fig D2)

1. Vapauta varoläppä, jotta ruohopussi lukittuu paikoilleen. Varmista, että ruohopussi on asennettu varmasti. (Fig D3)

HUOMAUTUS: Paina ruohopussia hiukan alas varmistaaksesi, että se on asennettu oikein.

4. POISTAMINEN/TYHJENTÄMINEN

Pidä ruohopussia, nosta varoläppää (10) ja pidä sitä ylhäällä. Irrota ruohopussi (5).

VAROITUS! Tarkasta aina, että varoläppä voi sulkea purkuaukon (discharge outlet) tiukasti ennen käyttöä. Älä milloinkaan nosta turvaläppää (10), kun ruohonleikkuria käytetään ilman kiinnitettyä ruohopussia.

5. AKUN ASENTAMINEN/POISTAMINEN (Katso E1, E2)

AKUN POISTAMINEN

Vedä akku ulos suoraan akun kahvaan nähden. (Katso E1)

HUOMAUTUS: Varo, ettet pudota akkua jalallesi tai maahan, kun irrotat sitä.

AKUN ASENTAMINEN

Laita akku akkukoteloon; varmista, että akku on kiinnitetty oikein. (Katso E2)

KÄYTTÖ

1. KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN (Katso F1, F2)

VAROITUS! Terä jatkaa pyörimistään muutaman sekunnin ajan sen jälkeen, kun kone on kytketty pois päältä. Odota, kunnes moottorin/terän pyöriminen pysähtyy, ennen kuin kytket koneen taas "Päälle". Älä kytke konetta nopeasti päälle ja pois päältä.

KÄYNNISTÄMINEN

1. Aseta turva-avain kytkinkoteloon.
2. Käännä avainta oikealle ja pidä paikallaan.
3. Vedä vipukahvaa kohden ja ruohonleikkuri käynnistyy.
4. Vapauta turva-avain.

PYSÄYTTÄMINEN

Vapauta vaihdevipu.

2. RUOHOPUSSIN TÄYTTYMISEN ILMAISIN (Katso G)

Jotta sinua muistutetaan tyhjentämään ruohopussi välittömästi sen ollessa täysi, ruohonleikkurissa on pussin huipussa oleva ilmaisin keräystilan näyttämiseksi. Ja voit jatkaa alla esitetyn mukaisesti:

Tyhjä-tila: läpän kelluminen (a)

Täysi-tila: läpän putoaminen alas (b)

3. TAAKSEPURKU (Katso H)

Ruohonleikkuri tarjoaa taaksepurkutoiminnon niin, että voit leikata ruohoa ilman pussiin keräämistä. jätteet puretaan takakourusta.

4. TYÖTILAN VALINTA (Katso I) Tila 1: HILJAINEN-tila

Valitse HILJAINEN-tila, kun leikkaat ruohoa normaaleissa olosuhteissa poistaen ruohoa kerrallaan noin 20 mm.

Tila 2: Turbo-tila

Aseta valinta Turbo-tilaan leikatessasi läpitunkematonta tai ylikasvanutta ruohoa

5. AKUN TILAN LED-VALOT (Katso J) HUOMAUTUS: Tilan LED-valot ilmoittavat akun tilan, kun akun painiketta painetaan.

LED-valot ilmoittavat akun tilan seuraavasti: Paina painiketta "POWERTEST" (Paina), niin valopainike syttyy.

Kun kolme vihreää valoa palaa, akussa on paljon virtaa.

Kun kaksi valoa (☐) palaa, akussa on kohtalaisesti virtaa.

Kun vain yksi vihreä valo (☐ palaa, akun virta on lopussa.

Ennen kuin käytät uutta ruohonleikkuriasi ensimmäistä kertaa, suosittelemme, että lataat akkua yön yli, jotta se latautuu täyteen.

TÄRKEÄÄ

Kun vain yksi vihreä valo palaa, akun virta on liian vähissä, vaikka ruohonleikkuri voisikin yhä leikata ruohoa. Ruohonleikkurin käytön jatkaminen tällaisessa alilataustilassa saattaa lyhentää akun käyttöikää ja heikentää akun suorituskykyä.

6. LEIKKUUKORKEUDEN SÄÄTÄMINEN (Katso K)

VAROITUS! Odota että ruohonleikkuri pysähtyy kokonaan ennen leikkurin korkeuden säätämistä. Ruohonleikkurin terät jatkavat pyörimistä sen jälkeen, kun kone on sammutettu, ja pyörivä terä voi aiheuttaa vamman. Odota kunnes kaikki koneen osat ovat pysähtyneet kokonaan, ennen kuin kosket niihin. Ennen ensimmäistä leikkaamista säädä leikkurin leikkuusyvyys haluttuun paikkaan. Ruohonleikkuriin voidaan asettaa 3 eri leikkuukorkeutta 20mm - 60mm välille. Tartu yhteen pyörään ja vedä se ulos urasta sekä sijoita se uudestaan tarvittavaan korkeuteen. KAIKKI muut pyörät ulee sijoittaa samalle korkeudelle.

7. OHJEITA RUOHONLEIKKAUKSEEN HUOMAUTUS: TARKASTA AINA ALUE, JOSSA RUOHONLEIKKURIA AIOTAAN KÄYTTÄÄ. POISTA KAIKKI KIVET, OKSAT, VAIJERIT, METALLI JA MUUT ROSKAT, JOIHIN PYÖRIVÄ TERÄ SAATTAA OSUA.

1. Leikkaa ruoho rinteissä sivusuunnassa, älä milloinkaan suoraan ylä- tai alamäkeen. Ole erityisen varovainen, kun vaihdat suuntaa rinteellä. Älä leikkaa ruohoa ruohonleikkurilla erittäin jyrkiltä rinteiltä. Pidä jalkasi aina tukevassa asennossa.
2. Vapauta vaihdevipu ja kytke ruohonleikkuri "Pois päältä", kun ylität sora-alueita (terä saattaa osua kiviin ja heittää niitä ilmaan).
3. Kun leikkaat ruohoa vaikeassa maastossa tai ruoho on pitkää, aseta ruohonleikkurin leikkuukorkeus ylimmälle tasolle. Jos leikkaat liikaa ruohoa kerrallaan, suojakytkin saattaa laueta ja pysäyttää

ruohonleikkurin.

1. Jos ruohopussia käytetään, kun ruohoa leikataan usein, ruoho saattaa tukkia poistoaukon. Vapauta vaihdevipu kytkeäksesi ruohonleikkurin "Pois päältä" ja irrota turva-avain. Irrota ruohopussi ja ravista ruoho pussin pohjalle. Puhdista myös kaikki ruoho tai muut roskat, joita on kerääntynyt poistoaukoon. Kiinnitä ruohopussi paikoilleen.
2. Jos ruohonleikkuri alkaa täristä epänormaalisti, vapauta vaihdevipu kytkeäksesi ruohonleikkurin "Pois päältä" ja irrota turva-avain. Tarkasta heti tärinän syy. Tärinä on merkki ongelmasta. Älä käytä ruohonleikkuria, ennen kuin huoltotarkastus on suoritettu.
3. VAPAUTA VAIHDEVIPU KYTKEÄKSESI RUOHONLEIKKURIN "POIS PÄÄLTÄ" JA IRROTA TURVA-AVAIN AINA, KUN JÄTÄ KONEEN VALVOMATTA LYHYEKSIKIN AJAKSI.

HUOLTO

VAROITUS: Pysäytä ruohonleikkuri ja irrota turva-avain, ennen kuin at ruohopussin.

HUOMAUTUS: Koneen pitkäaikaisen ja luotettavan toiminnan varmistamiseksi suorita seuraavat huoltotyöt säännöllisesti. Tarkasta kone ilmeisten vikojen varalta, kuten löysän, irronneen tai vaurioituneen terän, löysien asennusten ja kuluneiden tai vaurioituneiden komponenttien varalta. Tarkasta, että suojat ja varoläpät ovat kunnossa ja kiinnitetynä ruohonleikkuriin oikein. Suorita kaikki tarvittavat huolto- ja korjaustyöt ennen kuin käytät ruohonleikkuria. Jos ruohonleikkuriin tulee säännöllisestä huollosta huolimatta toimintahäiriöitä, ota yhteys asiakaspalveluumme saadaksesi ohjeita.

TERÄN TEROITTAMINEN

PIDÄ TERÄ TERÄVÄNÄ, JOTTA RUOHONLEIKKURI TOIMII TÄYDELLÄ TEHOLLAAN. TYLSÄ TERÄ EI LEIKKAA RUOHOA KUNNOLLA. KÄYTÄ SOVELTUVAA SILMÄSUOJUSTA,

KUN IRROTAT, TEROITAT JA ASENNAT TERÄÄ. VARMISTA, ETTÄ TURVA-AVAIN ON IRTI.

Terän teroittaminen kahdesti ruohonleikkauskauden aikana on normaaleissa käyttöolosuhteissa tavallisesti riittävä määrä. Hiekka tylsyttää terän nopeasti. Jos leikattavan nurmikon maaperä on hiekkainen, terää saatetaan joutua teroittamaan useammin.

VAIHDA VÄÄNTYNYT TAI VAURIOITUNUT TERÄ VÄLITTÖMÄSTI UUTEEN.

KUN TEROITAT TERÄÄ:

1. Varmista, että terä pysyy tasapainoisena.
2. Teroita terä alkuperäisen leikkauskulman suuntaisesti.
3. Teroita leikkuureunat terän molemmin puolin poistamalla molemmista päistä yhtä paljon leikkuujätettä.

TERÄN TEROITTAMINEN RUUVIPENKISSÄ (Katso L)

1. Varmista, että vaihtovipu on vapautettu, terä on pysähtynyt ja turva-avain on irti, ennen kuin irrotat terän.
2. Irrota terä ruohonleikkurista. Katso terän poisto- ja asennusohjeet.
3. Kiinnitä terä L-1 ruuvipenkkiin L-2.
4. Pidä silmäsuojusta ja varo, ettet leikkaa itseäsi.
5. Viilaa terän leikkuureunoja varovaisesti hienohampaisella viilalla L-3 tai teroituskivellä.
6. Tarkasta terän tasapainoisuus. Katso terän tasapainotusohjeet.
7. Kiinnitä terä ruohonleikkuriin ja kiristä tiukasti. Katso alla olevat ohjeet.

TERÄN TASAPAINOTTAMINEN (Katso M)

Tarkasta terän tasapaino asettamalla terän M-1 keskiaukko naulaan tai ruuviavaimen varteen M-2, joka on kiinnitetty vaakatasossa ruuvipenkkiin M-3. Jos terän toinen pää pyörii alaspäin, viilaa kyseistä päätä. Terä on oikein tasapainotettu, kun kumpikaan pää ei putoa alaspäin.

TERÄN KUNNOSSAPITO (Katso N1, N2)

Vaihda metalliterä uuteen 50 tunnin leikkuun tai 2 vuoden välein, riippuen siitä kumpi on

aiemmin – terän kunnosta riippumatta.

Noudata näitä menettelytapoja kun poistat ja vaihdat terän. Tarvitset terän poistamiseen puutarhakäsineet (ei kuulu toimitukseen) ja mutteriavaimen (ei kuulu toimitukseen). Pidä terää (15) ja avaa teräpultti (14) vastapäivään käyttäen mutteriavainta, ja sen jälkeen poista terä.

Uudestaan asentamista varten paikoita terä (15) leikkuureunojen kanssa maata kohden. Kiristä sitten terän mutteri tiukasti (14).

SÄILYTYS: (KATSO 0)

Pysäytä ruohonleikkuri ja irrota aina turva-avain. Puhdista koneen ulkopuoli perusteellisesti pehmeällä harjalla ja kankaalla. Älä käytä vettä, liuotinaineita tai kiillotusaineita. Poista kaikkia ruoho ja roskat, erityisesti tuuletusaukoista.

Käännä kone kyljelleen ja puhdista teräalue. Jos teräalueelle on paakkuuntunut leikattua ruohoa, poista se puisella tai muovisella välineellä.

Säilytä konetta kuivassa paikassa. Älä aseta muita esineitä koneen päälle.

Tallentamisen auttamiseksi vapauta kahvan nokkavipu, ja pyöritä tai taita ylempi kahva.

YMPÄRISTÖN SUOJELU

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja

kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

EC VAATIMUSTENMUKAI-SUUSVAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme täten, että tuote

Selostus WORX Johdoton ruohonleikkuri Tyyppi WG783E

Toiminto ruohon leikkaaminen

Täyttää seuraavien direktiivien määräykset:

EU:n konedirektiivi 2006/42/EC

EU:n pienjännitedirektiivi 2006/95/EC

EU:n direktiivi sähkömagneettisesta yhdenmukaisuudesta 2004/108/EC

Ulkona käytettävien laitteiden ympäristömeludirektiivi 2000/14/EY ja sen lisäys 2005/88/EC

- Yhdenmukaisuuden arviointi perusteilla Liite VI

- Mitattu äänenvoimakkuuden taso

85dB(A) Turbo-tila

76dB(A) HILJAINEN-tila

- Ilmoitettu taattu äänenvoimakkuuden taso 88dB(A)

Asiaankuuluva viranomainen

Yhdenmukaisuusstandardit

EN 60335-1 EN 60335-2-77

EN ISO 3744 EN 55014-1

EN 55014-2 EN 61000-3-2

EN 61000-3-3 EN 62233

EN 60335-2-29

Henkilö valtuutettu kääntämään teknisen tiedoston,

Nimi: Russell Nicholson

Osoite: Positec Power Tools (Europe)

POSITEC Laatupäällikkö

CE

1. ∅VRE HÅNDTAK
2. BRYTERHÅNDTAK
3. KABELKLEMMER
4. GRESSPOSE FYLLINGSINDIKATOR
5. GRESSAMLEPOSE
6. ARBEIDSMODUS-INNSTILLING
7. SIKKERHETSN∅KKEL
8. LÅSE CAM HÅNTAK
9. NEDRE HÅNDTAK
10. SIKKERHETSKLAFF
11. BATTERIPAKKE *
12. MOTORDEKSEL
13. LADER *(Se A2)
14. KNIVBOLT (Se N1)
15. KNIV (Se N1)
