| Tuotetyyppi | Sähkökäyttöinen johdollinen ruohonleikkuri |
| Merkki | Worx |
| Malli | WG707E |
| Nimellisjännite | 220-240 V ~ 50/60 Hz |
| Nimellisteho | 1400 W |
| Leikkuuleveys | 36 cm |
| Leikkuukorkeusalue | 20–70 mm (6 asentoa) |
| Keräyssäiliön tilavuus | 40 L |
| Paino | 12,4 kg |
| Kaksoiseristys | Kyllä |
| Äänenpainetaso (turbo-tila) | 79 dB(A) |
| Äänenpainetaso (hiljainen tila) | 69,8 dB(A) |
| Äänitehotaso | 93 dB(A) |
| Mitattu tärinä | 2,67 m/s² (K=1,5 m/s²) |
| Käyttötilat | Hiljainen ja Turbo |
| Leikkuutoiminnot | Keruu, silppuaminen, takapoisto |
| Säiliön täyttymisen ilmaisin | Kyllä (mekaaninen ilmaisin säiliössä) |
| Leikkuukorkeuden säätö | Keskivipu (6 porrasta) |
| Kahva | Taitettava nokkavivulla, korkeussäädettävä |
| Turvalaitteet | Turva-avain, lukituspainike, suojaläppä |
| Terän tyyppi | Teräs, vaihto suositellaan 50 h tai 2 vuoden välein |
| Terän huolto | Säännöllinen puhdistus, pulttien tarkistus |
| Mukana tulevat lisävarusteet | Keräyssäkki, silppuamisinsertti, turva-avain, kaapelinkiinnikkeet, teräavain |
| Käyttötarkoitus | Yksityiskäyttäjien nurmikot |
| Takuu | 2 vuotta (lakisääteisten ehtojen mukaisesti) |
Usein kysytyt kysymykset - WG707E WORX
Käyttäjien kysymyksiä aiheesta WG707E WORX
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruohonleikkuri PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi WG707E - WORX ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. WG707E merkiltä WORX.

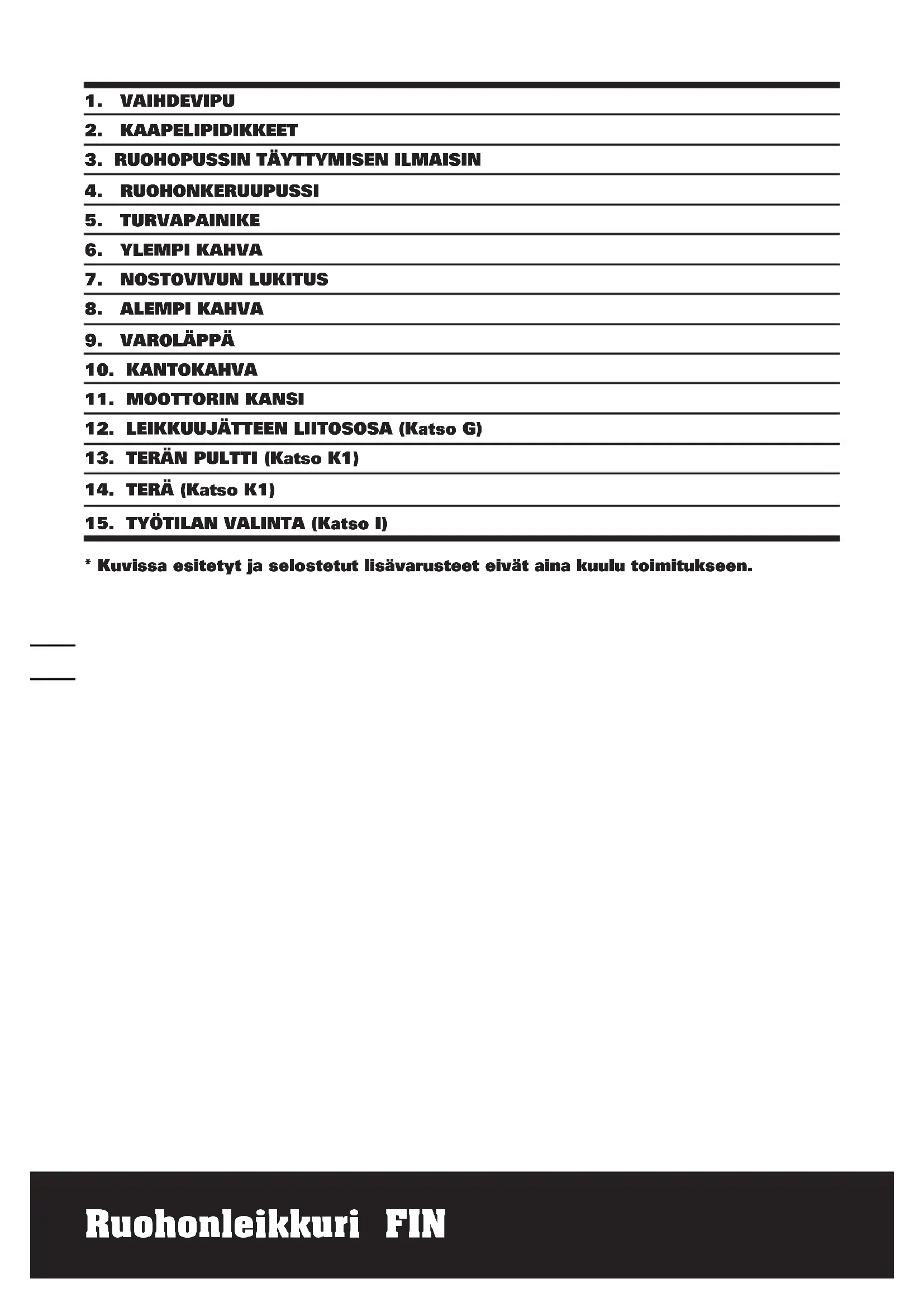

KÄYTTÖOHJE WG707E WORX
- VAIHDEVIPU
- KAAPELIPIDIKKEET
- RUOHOPUSSIN TÄYTTYMISEN ILMAISIN
- RUOHONKERUUPUSSI
- TURVAPAINIKE
- YLEMPI KAHVA
- NOSTOVIVUN LUKITUS
- ALEMPI KAHVA
- VAROLÄPPÄ
- KANTOKAHVA
- MOOTTORIN KANSI
- LEIKKUUJÄTTEEN LIITOSOSA (Katso G)
- TERÄN PULTTI (Katso K1)
- TERÄ (Katso K1)
-
TYÖTILAN VALINTA (Katso I)
-
Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.
TEKNISET TIEDOT
Selostus wORX Ruohonleikkuri
Tyyppi wG707E(705-719-koneen määritykset, esimerkki Ruohonleikkuri)
| Nimellisjännite 220-240V~50/60Hz |
| Nimellisteho 1400W |
| Leikkuuleveys 36cm |
| Leikkuukorkeus 20-70mm |
| Leikkuukorkeuden säätötasot 6 |
| Ruohosäiliön tilavuus 40L |
| Sujoausluokka |
| Koneen paino 12.4kg |
MELU- JA TÄRINAARVOT
| A-painotettu äänenpaine L | pA: 79dB(A) Turbo-tila KpA: 3dB(A) |
| LpA: 69.8dB(A) HILJAINEN-tila KpA:3dB(A) | |
| A-painotettu ääniteho L | wA: 93dB(A) |
| Käytä kuulonsuojaimia, kun äänenpaine on yli | 80dB(A) |
| © | |
| Tyypillinen painotettu tärinä | 2.67m/s2 K=1.5m/s2 |
VARUSTEET
Ruuviavain 1
Ruohonkeruupussi 1
Leikkuujatteen liitososa 1
Nostovivun Iukitus 2
Kaapelipidikkeet 2
Suosittelemme ostamaan kaikki tarvikkeet samasta likkeestä, josta hankit koneen.
Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja nuvoja myös myymälän henkilökunnalta accessory packaging for further details. Store personnel can assist you and offer advice.
MOOTTORITYÖKALUN YLEISET TURVALLI SUUSVAROITUKSET
VAROITUS! Lue kaikki ohjeet.
Varoitusten ja ohjeiden noudattamatta jattamisestä voi olla seurauksena sahköisku, tulipalo ja/taivakava tapaturma.
Tallenna kaikki varoitukset ja ohjeet myöhempää käyttoä varten.
- Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttoän (lapset mukaanlukien), jotka ovat fyysisesti, aisteiltaan tai henkisiltä kyvyiltään heikkoja, tai joilta puuttuu kokemusta ja tietämystä, elleiheitä ole valvomassa tai ohjaamassa laitteen käyttoän heidän turvallisuudestaan vastaava henkilö.
- Lapsia tulee valvoa, jotteivat he leiki laitteella.
Jos sahkjoho to vahingoittunut, joko valmistajan, huoltoedustajan tai muun patevan huoltohenkiloston on vaihdtava se vaaran valtamiseksi.
HARJOITTELU
a) Lue ohjeet huolellisesti. Tutustu laitteen ohjaimiin ja oikeaan kayttotapaan.
b) Alä koskaan anna lasten tai sellaisten ihmisten, jotka eivat tunne naita ohjeita, käyttaa laitetta. Paikalliset märäykset saattav rajoittaa käytäjan ikäa.
c) Alä koskaan leikkaa ruohoa, kun lahistöllä on ihmisä, erityisesti lapsia, tai kotieläimiä.
d) Kayttäja on vastuussa muille ihmisille tai näden omaisuudelle sattuvista tapaturmista tai vaaroista.
VALMISTELU
a) Käytä ruohoia leikatessasi aina tukevia kenkiä ja pitkiä housuja. Alä käytä laitetta paljain jaloin tai avonaiset kengät jalassa.
b) Tarkasta alue, jossa laitetta aiotaan kayttaa ja poista kaikkikivet, kepit, johdot, luut ja muut vierasesineet.
c) Tarkasta aina silmamäräisesi ennen kaytöa, etta terat, terapultit ja leikkuukokonaisuus eivat ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vaurioituneet erat ja pultit sarjoissa, jotta
tasapainosailyy
d) Moniteräisillä koneilla ole varovainen, koska yhden terän pyöriminen voi aiheuttaa muiden terien pyörismisen.
KÄYTTÖ
a) Leikkaa ruohoa vain paivänvalossa tai hyvässä keinovalossa.
b) Välta mahdollisuuksien mukaan laitteen käytöä marallnurmella.
c) Asettele aina jalat tukevasti rinteissä.
d) Kävele, äla koskaan juokse.
e) Kun kaytät pyörillä ja pyörivillä terillä varustettuja koneita, leikkaa ruoho rinteistä sivusuunnassa, ei koskaan siirtyen suoraan ylamäkeen tai alamäkeen.
f) Ole erittäin varovainen, kun muutat suuntaa rinteessä.
g) Älä leikkaa ruohoia liian jyrkistä rinteista.
h) Ole erittäin varovainen, kun peruutat tai vedät laitetta kohti itseasi.
i) Pysaytata (t), jos laite taytyk kallistaa siirtoa varten, kun kuljet muiden pintojen kuin nurmen yli, ja kun sirrat laitteen kasitetavalle alueelle ja pois sieltä.
j) Alä koskaan käytä laitetta,Jos suojukset ovat vialiset tai jos suojalaitteet, esim. deflektorit ja/tai ruohosiepparit, eivat ole paikoillaan.
k) Kaynnista moottori ohjeiden mukaisesti ja pitaen jalat kaukana terista.
I) Alä kaynnista laitetta kaynnistaessasi moottoria, paitsi jos laitetta on callistettava kaynnistysta varten. Tassa tapauksessa alakallista sita enempaa kuin on ehdottoman valttamatontja ja kallista vain sita osaa, joka on kaukana kayttajasta.
m) Alä laita kasiä tai jalkoja pyörivien osien lahelle tai alle. Pyörivatelaisten leikkurien tapaukssaa pysy aina kaukanapoistoaukosta.
n) Alä koskaan nosta tai kanna laitetta, kun moottori on käynissä;
o) Irrota pistoke pistorasiasta
- Ennen laitteen tarkastamista, puhdistamista tai huoltamista;
Tormattyasi vierasesineeseen. Tarkasta onko laite vaurioitunut ja korjaa tarvittaessa;
- Jos laite alkaa täristä epanormaalisti
(tarkasta välittömästi);
d) Ole varovainen, kun teet koneelle saatjja, etteivat sormet jaa likkuvien terien ja koneen kiinteiden osien valiin.
KUNNOSSAPITO JA SällTyS
a) Pidä kaikki mutterit, pultit ja ruuvit kireällä varmistaaksesi etta laite on turvallisessa käytökunnossa;
b) Tarkasta ruohosieppari usein kulumisen tai rappeutumisen varalta;
c) Vaihda kuluneet tai vaurioituneet osat turvallisuussyista;
d) Ole varovainen, kun teet koneelle saatj, etteivat sormet jaa likkuvien terien ja koneen kiinteiden osien valiin.
VAROITUS:
- Älä käytä ruhonleikkuria, jos johdot ovat vaurioituneita tai kuluneita.
- Älä liitta vaurioitunutta johtoa syöttöön tai kosketa vaurioitunutta johtoa ennen kuin se on irrotetu syötosta. Vaurioitunut johto voi johtaa kosketukseen jännitteellisten osien kanssa.
- Älä kosketa teräa, ennen kuin käynnistymisenesto on paällä ja terät ovat tāysin pysahtyneet.
- Jatkojohdot on pidettäva poissa terista. Terät voivat aiheuttaa vahingon johtoin ja johtaa kosketukseen jannitteellisten osien kanssa.
- Irrota aina laite virtalähteesti (irrota esim. Verkkopistotulppa pistorasiasta tai aktiviokaynnistysvarmistin)
-Aina kun kone jaa ilman valvontaa, - Ennen tukkeuman poistoa,
- Ennen laitteen tarkastamista, puhdistamasta. tai huoltamista,
- Törmättyäsi vierasesineeseen,
- Jos laite alkaa tärista epanormaalisti.
- Ohjeet on luettava huolellisesti koneen turvallista kayttöä varten;
- Suositellaan laitteiden käytämista jäännösvirralla (RCD) laukaisuvirran ollesa enintään 30mA.
SYMBOLIT
Lue ohjekirja ennen kuin kaytät tata konetta.
Pidä sivulliset loitolla.
STOP
Terän pyöriminen jatkuu, kun koneesta on katkaistu virta. Odota etta kaikki koneen osat ovat pysähtyneet kokonaan, ennen kuin kosketat niitta.
Varo teräviä teria. Terat pyörivat senkin jälkeen, kun moottori on sammutetu. Irrota pistoke sahköverkosta ennen huoltoa tai jos johto on vahingoittunut.
Pidä verkkojohto kaukana leikkuutterista.
Sujoausluokka
Romutetuja sahkolaitteita ei saa heittaa pos talousjatteen mukana. Toimita ne kierratyspisteeseen. Lisatietoja kierratyksesta saa paikallisilva viranomaisilta tai jalleenmyyjalta.
ASIANMUKAINEN KÄYTTÖ
Tämä tuote on tarkoitetti ruohonleikkaukseen kotitalouksissa.
ASENNUS
TARKEAA! Ennen kuin asennat nurmikkoleikkurin, tarkasta varusteet yllaolevien tietojen mukaisesti. Varmista, etta varusteet ovat taydelliset.
1. KAHVAN ASENTAMINEN (Katso A1-A5)
1) Irrota ruuvit (X 2) kannen molemmilta puolelta. (Katso A1)
2) Laita alempi kahva (8) sisään kanteen järjestettyihin reikiin.(Katso A2)
3) Varmista toimitetuilla ruuveilla.(Katso A2)
4) Liitä ylempi kahva (6) pulteilla ja lukolla sekä nokkavivulla (7) alempaan kahvaan (9). (Katso A3)
5) Kahden lukkonokkavivun kiristäminen. Tarkasta, etta kahva on TÄYSIN kiinnitety. Nokkavivun paine voidaan asettaa saätamalla lukituksen nokkavipua (7) myotapäivän/vastapäivän. ALA KIRISTÄ LIIKAA. (Katso. A4)
HUOMAUTUS: Varmista, etta pultit on laitettu kokonaan sisaan kahvojen lapi ennen kahvan nuppien sovittamista.
6) Liitta toimitetut kaapelinpuristimet (2) ylempaan ja alempaan kahvaan. Laita kaapeli sisaaun puristimiin varmistamaan, etta kaapelin holkkumaa on riittavasti. (Katso A5)
2. RUOHOPUSSIN ASENTAMINEN
Liitta ruoholaatikon kahva laatikon huippuun Kuyan B1-B4 mukaisesti.
Vaihe 1. Paina kahvan etuosa lyhyesti. (Katso B2)
Vaihe 2. Sen jälkeen paina sitä eteenpään. (Katso B2)
Vaihe 3. Paina kahvan alaosa alas. (Katso B2)
Vaihe 4. Lopuksi, kiinnitä muovipidikkeet metallisen rungon yli. (Katso B3)
VAROITUS: Älä sovita kahvaa vastakkaiseen suuntaan. Sovita
kahva Kuvan Katso B1 mukaisesti.
3. RUOHOSÄILION ASENNUS (Katso C1, C2, C3)
1) Kytke ruohonleikkuri pois paälta, odota, kunnes terä pysahtyy ja irrota turva-avain
2) Nosta varolappaa, pidà sitá ylhaallä ja varmista, etta leikkuujatteen liitososa on irrotetu.
3) Nosta ruohopussi kahvasta ja aseta ruohopussi ruohonleikkurin kannen alakoukkuihin (a) (Katso. C2).
4) Vapauta varoläppä, jotta ruohopussi lukittuu paikoilleen. Varmista, että ruohopussi on asennettu varmasti (Katso. C3).
HUOMAUTUS: Paina ruohopussia hiukan.
alias varmistaaksesi, etta se on asennetu oikein.
4. POISTAMINEN/TYHJENTÄMINEN
Pida ruohopussia, nosta varolappaa (9) ja pidasita ylhaalla. Irrota ruohopussi (4).
VAROITUS! Tarkasta aina, etta
varolappä voi sulkea purkaukon
(discharge outlet) tiukasti ennen käyttoä.
Alä milloinkaan nosta turvalappää (9), kun ruohonleikkuria käytetään ilman kiinnitettyä ruohopussia.
KÄYTTÖ
1. KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN (Katso D, E) KÄYNNISTÄMINEN
Liitä pistoke sahköverkoon ja kytke pälle.
Kytkinkotelo on varustettu lukituspainikkeellata
tahattoman käynistyksen ehkäsemiseksi.
Paina ja pidä turvapainiketta (5) yhdellä
kädellä, purista toisella kädellä vaihdevipua (1)
kohti kahvaa ja vapauta turvalukituspainike.
Kone on nyt käynissä, odota kunnes laite on
saavuttanut tayden nopeuden ennen ruohon
leikkaamista.Pidä vaihdevipua molemmilla
käsillä, jotta kone pysyy käynissä.
PYSÄYTTÄMINEN
Vapauta vaihdevipu.
Leikkuumukavuuden kannalta voi olla parasta aloittaa ruohonleikkuu laheltä virtalahdettä ja liikkua poispain virtalähteesti. Leikkaa ruho
suorassa kulmassa virtalähteseen nahden ja aseta virtajohto sille puolelle, josta on jo leikattu.
HUOMAUTUS: Moottori on suojattuturvakatkaisulla, joka aktivoidaan, kun terä juuttuu tai moottori on
ylikuormittunut. Kun tämä tapahtuu, pysaytä, irrota pistoke leikkurin syöts
Vapauta kytkinvipu, Poista kaikki tutokset, sen jälkeen käynistä kone uudestaan. Jos leikkuri katkaisee uudestaan, lisäleikkausken korkeutta vähentäaksesi moottorilla olevaa kuormaa.
VAROITUS! Alä anna moottorin
ponnistella ruohonleikkuun aikana,
erityisesti raskaisa olosuheissa. Kun
moottori ponnistelee, sen nopeus laskee ja
sen käntyäani muuttuu. Kun nain kay, lopeta
ruohonleikkuu, vapauta vaihdevipu ja nods
leikkuukorkeutta. Muuten kone voi vauroitua.
3. RUOHOPUSSIN TÄYTTYMISEN ILMAISIN (Katso F)
Jotta sinua muistutetaan tyhjentamaaan ruohopussi valittomasti sen ollessa taysi, ruohonleikkurissa on pussin hupussa oleva ilmaisin keraystilan nayttamiseksi. Ja voit jatkaa alla esitetyn mukaisesti:
Tyhja-tila: lapan kelluminen (a)
Täysi-tila: län putoaminen alas (b)
4. LEIKKUUJATTEEN LIITOSOSAN ASENTAMINEN (Katso G)
1) Sammuta ruohonleikkuri, odota kunnes terä pysahtyy ja irrota turvaavain.
2) Nosta varolappaa ja pidä sitä ylhaallä.
3) Liu'uta leikkuujätteen liitososa poistoaukkoon, kunnes se on tiukasti kiinni kannessa.
4) Vapauta varoläppä ja varmista, etta se sulkeutuu kunnolla.
5. LEIKKUUJATTEEN LIITOSOSAN POISTAMINEN (Katso G)
Poistaksesi viherlannoitesuksen niin, etta voit keratruohon, seuraa alla lueteltuja vaiheita:
1) Sammuta ruohonleikkuri, odota kunnes terä pysähtyy ja irrota turvaavain.
2) Nosta varolappaa ja pidaa sita ylhaalla.
3) Tartu liitososan keskiosaan, nosta ja vedä liitososa kokonaan irti.
4) Varolapassà on jousi. Kun vapautat sen, lappa sulkeutuu itsesta'an.
6. TAAKSEPURKU (Katso H)
Ruohonleikkuri tarjoaa taaksepurkutoiminnon niin, etta voit leikata ruhooa ilman pssiin keräämista. jatteet puretaan takakourusta.
7. TYÖTILAN VALINTA (Katso I) Tila 1: HILJAINEN-tila
Valitse HILJAINEN-tila, kun leikkaat ruohoanormaaleissa olosuheissa poistaen ruhoakerrallaan noin 20mm
Tila 2: Turbo-tila
Aseta valinta Turbo-tilaan leikatessasi lapitunkematonta tai ylikasvanutta ruohoa.
TARKEAAI TURBO-toiminto aktivoidaan vain leikatessa. Kun valitaan TURBO - tai HILJAINEN -tila, moottorin nopeus muuttuu leikatessa.
8. LEIKKUUKORKEUDEN SÄTÄMINEN (Katso J)
VAROITUS! Pysaytä kone, vapauta vaihdevipu ja odota, kunnes moottori pysahtyy, ennen kuin saadat korkeutta. Terat jatkavat pyorimistaanjonkin aikaa koneen irtikytkennän jäldeen, pyorivä terä aiheuttaa loukkaantumisvaaran.
HUOMIO: Ålä koske pyöriviin teriin.
Ruohonleikkuriin voidaan asettaa 6 eri leikkuukorkeutta 20mm -70mm valille.
Säadä korkeutta siirtämällä leikkuukorkeuden saatövipua ulospain ja säädä korkeus halutulle tasolle.
Uudella ruohonleikkurillasi voit leukata ruohon pieniki karikepaloiksji levittaa sen takaisin nurmikolle. Normaaleissa olosuheissa leikkuujate hajoa nopeasti ja tuo nurmikkoon ravinteita.
Lue seuraavat ohjeet, jotta kone toimii taydellataehollaan.
1) Välta ruohon leikkaamista, kun ruoho on markaa sateesta tai kasteesta. Marka ruho saattaa muodostaa ruohotukkoja, jotka hairitsevat leikkuujatteen paloittelua ja vahentavat kayttoaikaa.
Paras aika leikata ruoho on myöhäinen iltapäivä, kun ruoho on kuivaa ja juuri leikattu alue ei altistu suoralle auringonvalolle.
2) Jotta leikkuujäte leikkautuu karikkkeksi parhaiten, aseta leikkuukorkeus poistamaan noin 1/3 ruohosta, ihanteellisesti ei yli 38 mm:ä kerrallaan. Jos ruoho on erittäin pitkää, leikkuukorkeutta saatetaan joutua nostalgiaan, jotta konetta ei tarvitse tyontäa niin voimakkaasti ja moottorin ylikuormitus estetäan. Jos leikkuujätettä tulee erittäin paljon, on suositeltavaa leikata ruoho ensin suurella leikkuukorkeudella ja leikata ruoho sitten uudestaan lopulliseen mittaan. Muussa tapauksessa leikkaa pienempiä aloja kerrallaan ja leikkaa hitaasti.
3) Jotta kone toimii taydellä tehollaan, pidä ruohonleikkurin kotelo puhtaana keräantvastruohosta. Sammuta ruohonleikkuri aika ajoin ja odota, kunnes terä pysahtyy taysin. Irrota sitten turvaavain ja kännä ruohonleikkuri kyljelleen. Poista terän alueelle kertynyt ruho sosipivalla valineellä, esim. tikulla. Varo terän teräviä reunoja. Poista keräantynyt ruoho usein, jos leikkaat markä tai pitkäruhooa sekä aina jokaisen kayton jälkeen.
4) Tietyntyyppinen ruoho tai tietynlaiset olosuhte saattavat edellyttä, etta ruho leikataan kahteen kertaan, jotta leikkuujate saadaan levitetyä kauttaaltaan nurmikolle. Jos leikkaat ruhoa toista kertaan, on suositeltavaa leikata kohtisuoraan (poikittain) ensimmäista leikkausjälkea vastaan. AL MUUTA LEIKKAUSSUUNTAA SITEN, ETTA LEIKKAAT RUHOHA RINNETTA ALASPAIN.
5) Vaihda leikkaussuntaa viikoittain. Se estaa ruohonkorsien samansuntaista kasvua ja pitaa nurmikon kauniimman nakoisena.
HUOLTO
VAROITUS: Pysäytä ruohonleikkuri ja irrota turva-avain, ennen kuin poistat ruohopussin.
HUOMAUTUS: Koneen pitkäikaisen ja luotettavan toiminnan varmistamiseksi suorita seuraavat huoltotyöt saannollisesti. Tarkasta kone ilmeisten vikojen varalta, kuten loysän, irronneen tai vaurioituneen terän, loysien asennusten ja kuluneiden tai vaurioituneiden componenttien varalta. Tarkasta, etta suojat ja varolapät ovat kunnossa ja kiinnitettna ruohonleikkuriin oikein. Suorita kaikki tarvittavat huolto- ja korjaustyöt ennen kuin käytat ruohonleikkuria. Jos ruohonleikkuriin tulee saannollisestä huollostahuolimatta toimintahäiriöitä, ota yhteys asiakspalveluumme saadaksesi ohjeita.
TERÄN KUNNOSSAPITO (Katso K1, K2)
VAROITUS! Alä koskaan tee mitään kokoamista tai sääöä, kun ruohonleikkuriin on kytketty virta. Varmista aina, etta virtapainike on off-asennossa (pois pälä) ja etta virtapistoke on irrotetu virtualähteestä.
Käsitte kahvaa aina varoen - teravat reunat voivat aiheuttaa vammoja. Käytä suojakänineita.
Noudata naita menettelytapoja kun poistat ja vaihdat teran. Tarvitset teran poistamiseen puutarhakasineet (ei kuulu toimitukseen) ja mutteriavaimen. Pida teraa (14) ja avaa terapultti (13) vastapaivaan kayttäen mutteriavainta. Poista tera ja kiinnita uusi tera terapulttiin.
Varmista, etta tera on oikealla paikallaan, kuten kuvassa K1, ja kiristä sitten pultti. ALA KIRISTÄ LIKAA.
Vaihda metalliterä uuteen 50 tunnin leikkuun tai 2 vuoden valein, riippuen siitta kumpi on aiemmin - terän kunnosta riippumatta.
Jos terässä on säröjä tai se on vaurioitunut, vaihda se uuteen.
SÄLYTYS: (Katso L)
Pysaytaruohonleikkuri ja irrota ainaturvaavain.
Puhdista koneen ulkopuoli perusteellisesti pehmeallā harjalla ja kankaalla. Alä kaytā vetta, liuotinaineita tai kiillotusaineita.
Poista kaikkia ruoho ja roskat, erityisesti tuuletusaukoista.
Kännä kone kyljelleen ja puhdista terävalue. Jos terävalueelle on paakkuuntunut leikattua ruohoa, poista se pusella tai muovisella välineellä.
Säilytä konetta kuiivassa paikassa. Älä aseta muita esineitä koneen paälle.
Tallentamisen auttamiseksi vapauta kahvan nokkavipu, ja pyoritta tai taita ylempi kahva. Voit kantaa leikkuria cantokahvasta (10).
Varmista etta kaapelit eivat jaa jumiin tai sotkuun, kun taitat tai avaat ylakahvoja. Ala pudota kahvoja.
| Oire Mahdolset syyt Korjaustoimenpide | ||
| Ruohonleikkuri ei toimi | Verkkojännite puuttuu Verkkopistorasia on vialinen Jatkojohto vauroitunut Varoke on palanut Ruoho on liian piktäa Moottorinsuoja on lauennut | Tarkista ja liitä jännite Käytä toista pistorasiaa Tarkista jatkojohto, vaihda tarvittaessa uuteen Vaihda varoke Aseta suurempi leikkuukorkeus ja kallista ruohonleikkuria Vapauta kytkinvipu, Poista kaikki tukokset, sen jälkeen käynnistä kone udestaan. Anna moottorin jäahtyä ja aseta leikkuri suuremmalle leikkuukorkeudelle |
| Ruohonleikkuri toimii katkonaisesti | Jatkojohto vauroitunut Koneen sisäinen johdotus on vialinen Moottorinsuoja on lauennut | Tarkista jatkojohto, vaihda tarvittaessa uuteen Ota yhteys huoltopisteeseen Vapauta kytkinvipu, Poista kaikki tukokset, sen jälkeen käynnistä kone udestaan. Anna moottorin jäahtyä ja aseta leikkuri suuremmalle eikkuukorkeudelle |
| Leikkuujällk on epatasainen tai moottori käy raskaasti | Leikkuukorkeus on liian pieni Terät ovat tylsiä Koneen alasivu pahasti sukossa Terä on asennettu väärinpäin | Säädä leikkuukorkeus (katso "Leikkuukorkeuden säätäminen") Vaihda terä uuteen (katso "Terän sääö") Puhdista kone (katso "Ruohonleikkuun jälkeen/säilytys") Asenna terä oikeinpäin (katso "Terän sääö") |
| Leikkuuterä ei pyörì, kun laite käynnistetään | Teräslinteri ruohon tukkima Avaa terän pultti/ruuvi | Poista ruoho Kiristä terän pultti/ruuvi |
| Voimakas tärinä/melu | Avaa terän pultti/ruuvi Terät vaurioituneet | Kiristä terän pultti/ruuvi Terän vaihto |
YMPÄRISTÖN SUOJELU
Romutetuja sahkolaitteita ei saa heittä pois talousjatteen mukana. Toimitane kierratyspisteeseen. Lisatietoja
kierratyksesta saa paikallisila viranomaisilta tai jalleenmyyjälta.
EC VAATIMUSTEN MUKAISUUSVAKUUTUS
Me,
POSITEC Germany GmbH
Vakuutamme taten, etta tuote
Selostus WORX Ruohonleikkuri
Typpi WG707E(705-719-koneen
määritykset, esimerkki Ruohonleikkuri)
Toiminto Ruohon leikkaaminen
Täytäa seuraavien direktiivien märäykset:
EU:n konedirektiivi 2006/42/EC
EU:n pienjannitedirektiivi 2006/95/EC
EU:n direktiivi sähkömagneettisesta
yhdenmukaisuudesta 2004/108/EC
Ulkona kaytettavien laitteiden
ymparistomeludirektiivi
2000/14/EY ja sen lisäys 2005/88/EC
- Yhdenmukaisuuden arvointi perusteilla:
Liite VI
- Mitattu äenvoimakkuudens taso
90.9dB(A) Turbo-tila
80.3dB(A) HILJAINEN-tila
- Ilmoitetti taattu aenenvoimakkuudens taso
93dB(A)
Asiaankuuluva viranomainen
Yhdenmukaisusstandardit
EN 60335-1 EN 60335-2-77
EN 62233 EN ISO 3744
EN 55014-1 EN 55014-2
EN 61000-3-2 EN 61000-3-3
Henkilo valtuutettu käantämän teknisen tiedoston,
Nimi Russell Nicholson
Osoite Positec Power Tools (Europe)Ltd,
P0 Box 152, Leeds, LS10 9DS, UK
2011/12/14
Leo Yue
POSITEC Laupäällikkö
| 1. BRYTERHÄNDTAK |
| 2. KABELKLEMMER |
| 3. GRESSPOSE FYLLINGSINDIKATOR |
| 4. GRESSAMLEPOSE |
| 5. SIKKERHETSKNAPP |
| 6. ØVRE HÄNDTAK |
| 7. LASE CAM HÄNTAK |
| 8. NEDRE HÄNDTAK |
| 9. SIKKERHETSKLAFF |
| 10. BÄREHÄNDTAK |
| 11. MOTORDEKSEL |
| 12. KOMPOSTERINGS SETT INN (Se G) |
| 13. KNIVBOLT (Se K1) |
| 14. KNIV (Se K1) |
| 15. ARBEIDSMODUS-INNSTILLING (Se I) |
- Illustriert aller beskrevet tilbehör inngår delvis/DDke i leveransen.
