Tipo di prodotto	Tosaerba elettrica con cavo
Marca	Worx
Modello	WG707E
Tensione nominale	220-240 V ~ 50/60 Hz
Potenza nominale	1400 W
Larghezza di taglio	36 cm
Gamma di altezza di taglio	20-70 mm (6 posizioni)
Capacità del sacco di raccolta	40 L
Peso	12,4 kg
Doppio isolamento	Sì
Livello di pressione acustica (modalità turbo)	79 dB(A)
Livello di pressione acustica (modalità silenziosa)	69,8 dB(A)
Livello di potenza acustica	93 dB(A)
Vibrazione misurata	2,67 m/s² (K=1,5 m/s²)
Modalità di funzionamento	Silenziosa e Turbo
Funzioni di taglio	Raccolta, pacciamatura, scarico posteriore
Indicatore di riempimento del sacco	Sì (indicatore meccanico sul sacco)
Regolazione dell'altezza di taglio	Leva centrale (6 tacche)
Manico	Pieghevole con leva a camma, altezza regolabile
Dispositivo di sicurezza	Chiave di sicurezza, pulsante di blocco, sportello di protezione
Tipo di lama	Acciaio, sostituzione consigliata dopo 50 ore o 2 anni
Manutenzione della lama	Pulizia regolare, controllo dei bulloni
Accessori inclusi	Sacco di raccolta, inserto per pacciamatura, chiave di sicurezza, fermacavi, chiave per lama
Uso previsto	Prati domestici
Garanzia	2 anni (soggetto alle condizioni legali)

Domande frequenti - WG707E WORX

Come avviare il tosaerba WG707E?

Collegare il tosaerba a una presa di corrente. Premere il pulsante di sicurezza (5) e tenerlo premuto, quindi spingere la leva interruttore (1) verso l'impugnatura. Rilasciare il pulsante di sicurezza. La macchina si avvia. Lasciare che il motore raggiunga il regime massimo prima di tagliare.

Come regolare l'altezza di taglio?

Fermare il tosaerba e scollegare la chiave di sicurezza. Spostare la leva di regolazione dell'altezza di taglio verso l'esterno, quindi selezionare una delle 6 posizioni (da 20 a 70 mm). Rilasciare la leva.

Cosa fare se il tosaerba non si avvia?

Verificare che la presa di corrente funzioni e che la prolunga non sia danneggiata. Assicurarsi che la chiave di sicurezza sia inserita. Se il motore è in sovraccarico (erba troppo alta), aumentare l'altezza di taglio e rilasciare la leva interruttore, quindi riavviare.

Come svuotare il sacco di raccolta?

Fermare il tosaerba e attendere l'arresto completo della lama. Rimuovere la chiave di sicurezza. Sollevare lo sportello di sicurezza (9) e rimuovere il sacco (4). Svuotarlo. Reinstallare il sacco agganciandolo ai ganci inferiori e abbassando lo sportello.

A cosa serve l'indicatore di riempimento del sacco?

L'indicatore si trova sulla parte superiore del sacco. Quando il sacco è vuoto, il coperchio galleggia. Quando è pieno, il coperchio si abbassa, segnalando che è necessario svuotare il sacco.

Come installare l'inserto per pacciamatura?

Fermare il tosaerba, scollegare la chiave di sicurezza. Sollevare lo sportello di sicurezza. Far scorrere l'inserto per pacciamatura nell'apertura di scarico fino a quando non è a contatto con il riparo. Abbassare lo sportello. Per rimuoverlo, invertire l'operazione.

Quando sostituire la lama?

Si consiglia di sostituire la lama in metallo dopo 50 ore di taglio o 2 anni di utilizzo, anche se sembra in buone condizioni. Sostituirla immediatamente se è incrinata o danneggiata.

Come pulire il tosaerba?

Scollegare la chiave di sicurezza. Utilizzare una spazzola morbida e un panno per pulire l'esterno. Non utilizzare mai acqua o prodotti chimici. Pulire regolarmente l'area della lama rimuovendo l'erba con uno strumento in legno o plastica.

Perché il mio tosaerba vibra eccessivamente?

Le possibili cause sono un dado della lama allentato o una lama danneggiata. Fermare il tosaerba, scollegare la chiave di sicurezza, verificare il serraggio del dado e lo stato della lama. Sostituire la lama se necessario.

Posso usare il tosaerba senza sacco di raccolta?

Sì, il tosaerba ha una funzione di scarico posteriore. Rimuovere il sacco e inserire l'inserto per pacciamatura se si desidera la pacciamatura. Altrimenti, è possibile tagliare senza sacco e senza inserto: l'erba verrà espulsa posteriormente (assicurarsi che lo sportello di sicurezza sia abbassato).

MANUALE UTENTE WG707E WORX

1. LEVA DI AVVIAMENTO
2. SERRACAVO
3. INDICATORE DI RIEMPIMENTO DEL RACCOGLITORE
4. SACCO RACCOLTA ERBA
5. PULSANTE DI SICUREZZA
6. IMPUGNATURA SUPERIORE
7. LEVA DI BLOCCAGGIO A CAMMA
8. IMPUGNATURA INFERIORE
9. ALETTA DI SICUREZZA
10. MANIGLIA PER IL TRASPORTO
11. CARTER MOTORE
12. ATTACCO DECESPUGLIATORE (Vedere G)
13. BULLONE DELLA LAMA (Vedere K1)
14. LAMA (Vedere K1)

15. GHIERA DELLA MODALITA OPERativa (Vedere I)

16. Accessori illustrati o descritti non fanno necessariamente parte del volume di segna.

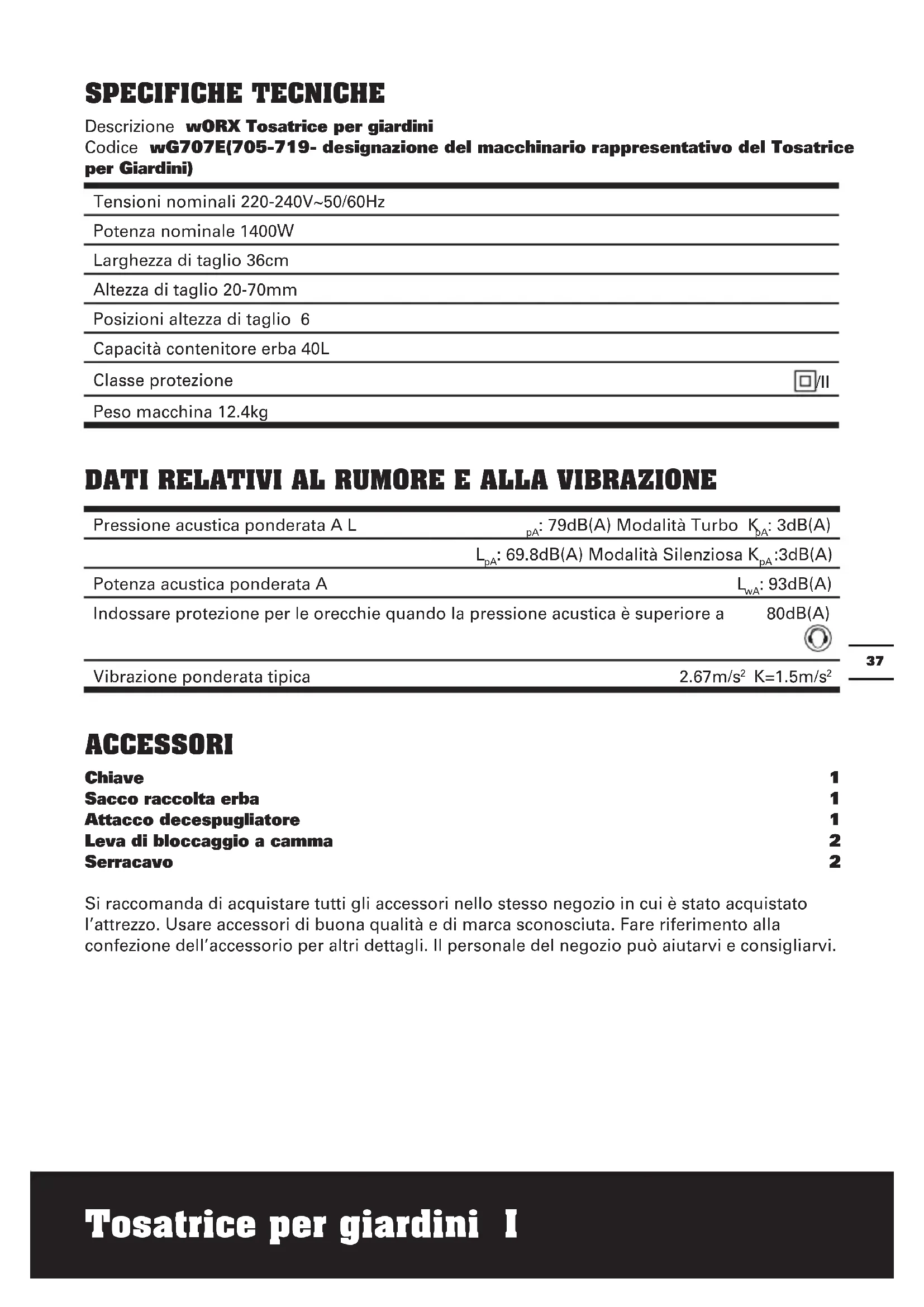

SPECIFICHE TECNICHE

Descrizione wORX Tosatrice per giardini

Codice wG707E(705-719- designazione del macchinario rappresentativo del Tosatrice per Giardini)

Tensioni nominali 220-240V~50/60Hz

Potenza nominale 1400W

Larghezza di taglio 36cm

Altezza di taglio 20-70mm

Posizioni altezza di taglio 6

Capacità contentitore erba 40L

Classe protezione

Peso macchina 12.4kg

DATI RELATIVI AL RUMORE E ALLA VIBRAZIONE

Pressione acustica ponderata A L	pA: 79dB(A) Modalità Turbo KpA: 3dB(A)
	LpA: 69.8dB(A) Modalità Silenziosa KpA:3dB(A)
Potenza acustica ponderata A	LwA: 93dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a 80dB(A)
Vibrazione ponderata tipica	2.67m/s2K=1.5m/s2

ACCESSORI

Chiave	1
Sacco raccolta erba	1
Attacco decespugliatore	1
Leva di bloccaggio a camma	2
Serracavo	2

Si raccomanda di-acquistare tutti gli accessori nella stesso negazio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e dimarca sconosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negazio può aiutarvi e consigliarvi.

AVVISI GENERALI PER LA SICUREZZA DEGLI UTENSILI A MOTORE

ATTENZIONE! è assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali errorsi nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/ol lesions gravi.

Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.

• Questo dispositivo non è inteso per l'uso da parte di persona (inclusi i bambini) con capacità fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato nelle supervisione da parte di persone responsabili per la loro sicurezza.
• I bambini devono essere controllati per garantire che non giochino con il disposativo.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal centro servizi o da personale qualificato in modo da evitare rischi.

ADDESTAMENTO

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzare l'attrezzo. L'èta minima di utilizzo dello stesso può variare a seconda delle diverse normative locali.
c) Non usare il tosaerba in presenza di altre persona, in particolar modo di bambini o di animali domestici.
d) Ricordare che l'operaatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprieta.

OPERAZIONI PRELIMINARI

a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzato l'apparecchio scalzi o indossando sandali aperti.

b) Ispezionare con attenzione l'area in cui si deve utilizzare l'apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall'apparecchiatura;
c) Prima dell'uso, verificare visamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostuire le lame o i bulloni in blocco permantere l'equilibrio;
d) Su machine con più lame, prestare attenzione perché ruotando una lama si provoca la rotazione dell'altra lama.

FUNZIONAMENTO

a) Usare il tosaerba solo nelle ore diurne o in buone condizioni di luce artificiale.
b) Se possibile, evitare di utilizzato l'apparecchio su erba bagnata.
c) Sui terreni in pendenza, è necessario mantenere sempre la stabilità.
d) Camminare, non correre mai;
e) Per le apparecchiatura rotative dotate di ruote, effettuare il taglio in senso trasversale a superfici inclinati, mai dall'alto verso il basso;
f) Prestare estrema attenzione aiambi di direzione nelle suddette condizioni di pendenza.
g) Non usare il tosaerba su pendii estremamente scoscesi.
h) Prestare la massima attenzione tirando a se l'apparecchio o invertendo la direzione dello stesso.
i) Arrestare la/e lama/e ove sia necessario inclinare I'attrezzo ai fini del trasporto da o verso un'altra area di tosatura e su superfici diverse da quale erbose.
j) Non utilizzato mai il tosaerba se le protezioni o i ripari sono danneggiati o alla gli apposti apparati di sicurezza, come i deflettori e/o il dispositivo di raccolta erba.
k) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distanza di sicurezza dagli attrezzi da taglio.
I) Avviando il motore, evitare di ribaltare lateralmente il tosaerba. Tuttavia, qualora ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano

dall'opereatore.

m) Non avvincare mani o piedi accanto o除去 le parti rotanti. Nel caso di falciatrici rotative, mantenere costamente libere le aperture di scarico.
n) Non raccogliere, né trasportare il tosaerba a motore in funzione;
o) Togliere la spina alla presa di corrente
- Prima di rimuovere un'eventuale ostruzione
- Dopo aver individuato un corpo estraneo. Ispezionare l'apparecchio in circa di danni ed eventualmente provvedere alle necessarie riparazioni;
- Qualora l'attrezzo inizi a vibrare in maniera anomala (verificare immediatamente);

mANUTENzIONE E CONSERVAZIONE

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell'apparecchio siano saldamente avvitati;
b) Controllare frequentlymente il grado di usura e deterioramento del dispositivo di raccolta erba;
c) Per maggiore sicurezza, sostuire le parti usurate o danneggiate;
d) Prestare attenzione durante la regolazione della macchina per evitare di intrappolarsi le dita tra le lame in movimento e le parti fisse della macchina.

AVVERTENzA:

• Non utilizzato il tosaerba se i cavi sono danneggiati o usurati.
  Non collegare cavi danneggiati alla rete elettrica o non maneggiare un cavodanneggiato prima che sia stato scollegatoalla rete elettrica. Se si maneggiano cavi danneggiati, si cui venire a contatto con parti scoperte del cavo.
• Non toccare le lame prima che l'apparecchio sia stato scollegato alla rete elettrica e prima che le lame si siano arrestate completamente.
• Tenere i cavi di prolunga distanti delle lame. Le lame possono danneggiare i cavi e venire a contatti con parti scoperte del cavo.

• Togliere l'alimentazione (p.e, staccando la spina alla presa di corrente)

• Ogni volta che si lascia l'apparecchiatura incustodita,

• Prima di eliminare un'ostruzione,
• Prima di controllare, pulire o effettuare lavori sulla apparecchiatura,
• Dopo avere colpito un oggetto estraneo,
• Ogni volta che l'apparecchio inizia a vibrare in modo anomalo.
• Leggere attendamente le istruzioni per poter utilizzato in modo sicuro l'apparecchio;
  Raccomandazioni:
• Collegare l'apparecchio solo a un circuito di alimentazione protetto da un dispositivo per correnti residue (RCD) con corrente di intervento non superiore a 30mA .

LEGENDA SIMBOLI USO CONFORME ALLE

NORME

Leggere attentamente il manuale d'istruzione ed assicurarsi di aver compreso completenessi comandi descritti e il relative funzionamento.

Questo prodotto è stato progettato per tosare l'erba di prati domestici.

Tenere gli astanti a distance di sicurezza.

MONTAGGIO

! Importante! Prima di assemblare la tosaerba, controllare gli accessori sulla base delle precedenti informazioni, ed accertarsi che siano presenti tutti gli accessori.

Le lame continuano a ruotare nde.
dopo lo spegnimento dell'attrezzo.
Prima di toccarle, attendere fino a
quando le parti in movimento della
macchina si sono complemente
arrestate.

Fare attenzione alle lame affiliate. Le lame continuano a ruotare,anchekipo che il motore è stato spento. Togliere la spina alla rete elettrica prima di eventuali interventi di manutenzione o se il cavo di alimentazione risulta danneggiato.

Non avvincare il cavo di collegamento alla lama da taglio.

Doppio isolamento

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di ricericlaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricericlaggio più vicino.

1. mONTAGGIO DEL MANUbRIO (Vedere A1-A5)

1) Rimuovere le viti (x2) su entrambi i lati della copertura. (Vedere A1)
2) Inserire l'impugnatura inferiore (8) nei fori che ci sono sulla copertura.(Vedere A2)
3) Fissare usingo le viti fornite in dotazione. (Vedere A2)
4) Attaccare l'impugnatura superiore (6) using o bulloni e bloccare la leva della camma (7) sull'impugnatura inferiore (9). (Vedere A3)
5) Stringere le due leve della camma. Verificare che l'impugnatura sa TOTALMENTE bloccata.

La pressione della leva della camma
può essere messa a punto regolando il senso orario o antiorario il blocco della leva della camma (7) NON SERRARE

ECCESSIVAmENTE. (Vedere . A4)

NOTA: Assicurarsi che i bulloni siano inserti completamente attaverso le impugnature prima di installare le manopole dell'impugnatura.

6) Attaccare all'impugnatura superiore ed inferiore i fermacavi (2) forniti in dotazione. Inserire il cavo nei fermagli assicurandosi che abbia gioco sufficiente. (Vedere A5)

2. mONTAGGIO DEL SACCO RACCOLTA ERbA

Collegare l'impugnatura del raccoglitore sulla parte superiore del raccoglitore, come molto nella Vedere ura B1-B4.

Fase 1. Premere brevamente la parte

frontale dell'impugnatura. (Vedere B2)

Fase 2. Poi spingere avanti. (Vedere B2)
Fase 3. Abbassare la parte posteriore dell'impugnatura. (Vedere B2)
Fase 4. Infine, mettere i fermagli di plastica sulla struttura metallica. (Vedere B3)

AVVERTENZA: Non installare l'impugnatura al contrario.

Installare I'impugnatura come molto nella Vedere ura B1.

3. MONTAGGIO DEL SACCO RACCOLTA ERBA (Vedere C1, C2, C3)

1) Spagnere il tagliaerba, attendere fino a quando le lame si arrestano e togliere la chiavetta di sicurezza.
2) Sollevare l'alletta di sicurezza e tenerla sollevata, verificare che l'attacco del decespugliatore sia stato molto.
3) Prendere la sacca raccolta erba dell'impugnatura, e posizionare la sacca raccolta erba sui ganci inferiori (a) nella scocca del tagliaerba (Vedere. C2).
4) Rilasciare la protezione di sicurezza per bloccare la sacca raccolta erba in posizione. Verificare che la sacca sia bloccata bene (Vedere, C3).

NOTA: Rilasciare leggermente la sacca raccolta erba per controllare che sia stata installata bene.

4. SMONTAGGIO/COME SVUOTARE

Afferrare il raccoglitore, sollevare l'alletta di sicurezza (9) ed insere il raccoglitore per erba (4).

AVVERTENZA! Verificare sempre che l'alletta di sicurezza riesca sempre a chiudere bene la bocchetta di scarico. Non scollegare mai l'alletta di protezione (9) quando la tosaerba è in uso senza avere installato il raccoglitore.

FUNZIONAMENTO

Collegare la spina alla rete elettrica ed accendere l'apparecchio.

La scatola dell'interruttore è

provista di un pulsante di blocco che impedisce l'avviamento occidentale dell'apparecchio.

Tener premuto il pulsante di sicurezza (5) con una mano, spingendo con l'altra la leva di avviamo (1) in direzione dell'impugnatura; rilasciare infine il pulsante di blocco di sicurezza. A quello punto, il tosaerba entra in funzione fino al raggiungimento della massima velocità che precede il taglio dell'erba.

Per mantenere l'apparecchio in funzione, tenere la leva di avviamento con entrambé le mani.

ARRESTO

Rilasciare la leva di avviamento.

2. SUGGERIMENTI PER IL TAGLIO DEL'ERBA

Per comodità di taglio, potrebbe essere necessario iniziare a tosare l'erba in prossimità di un punto di alimentazione elettrica e procedere via via allontanandosi alla presa di corrente. Tosare il prato procedendo ad angolo retto partendo alla fonte di energia, mantenendo il cavo di alimentazione sul lato più tagliato.

NOTA: Il motore è protetto da un erruttore di sicurezza che viene attivato quando la lama si inceppa o in caso di sovraccarico del motore. In questi casi, togliere la spina alla presa di corrente. Rilasciare la leva dell'interruttore. Eliminare l'interruzione e riavviare l'apparecchio. Se il tagliaerba si esclude di nuovo, augmentare l'altezza del taglio per ridurre il carico sul motore.

AVVERTENZA! Fare attenzione a non sforzare il motore del tosaerba con servizi particolarmente pesanti. Una diminuzione di velocità ed una variazione del suono del motore indicano che quest'ultimo è quello sforzo; in quello caso, è necessario interrompere il lavoro, rilasciare la leva di avviamento ed augmentare l'altezza di taglio. Un'eventuale inottemperanza in quello senso, potrebbe danneggiare l'apparecchio.

3. INDICATORE DI RIEMPIMENTO DEL RACCOGLITORE (Vedere F)

La tosaerba fornisce un indicatore, in alto sul raccoglitore, che mystra lo stato di raccolta e ricorda di eseguire lo svuotamento quando il raccoglitore è pieno. L'indicazione si segue così:

Vuoto: Aletta aperta (a)

Piano: Aletta chiusa (b)

4. MONTAGGIO DELL'ATTACCO DECESPUGLIATORE (Vedere G)

1) Spagnere il tagliaerba, attendere forn o all'arresto complete della lama e togliere la chiavetta di sicurezza.
2) Tenere sollevata la protezione.
3) Far scorrere l'attacco decespugliatore nell'apertura di scarico fino a quando non viene bene a contatto con la scocca.
4) Rilasciare la protezione di sicurezza e verificare che sua chiusa in modo corretto.

5. SMONTAGGIO DELL'ATTACCO DECESPUGLIATORE (Vedere G)

Attenersi alle istruzioni che seguono per rimuovere l'inserto per la pacciamatura e raccogliere l'erba:

1) Spagnere il tagliaerba, attendere forn all'arresto complete della lama e togliere la chiavetta di sicurezza.
2) Tenere sollevata la protezione.
3) Afferrare l'attacco sulla meta, sollevare ed estrarre completamente l'attacco decespugliatore.
4) La protezione di sicurezza è a molla.
Quando la si rilascia, la protezione torna sulla posizione di chiusura.

6. SCARICO POSTERIORE (Vedere H)

La tosaerba ha la funzione di scarico posteriori,osi che si può falciare il prato除去 raccoglitore.I residui saranno scaricati dallo scarico posteriore.

7. GHIERA DELLA MODALITA OPERativa (Vedere I)

Stato 1: Modalità Silenziosa

Selezionare la modalità Silenzioso quando si falcia quotidianamente, rimuovendo circa 20 mm d'erba perolta.

Stato 2: Modalità Turbo

Impostare la ghiera sulla Modalità Turbo quando si falciano prati densi o cresciuti. IMPORTANTE! La funzione TURBO viene attivata solo durante il taglio dell'erba. Quando si selezione la modalità TURBO o Silenziosa, la velocità del motore cambia durante il taglio dell'erba

8. REGOLAZIONE DELL'ALTEZZA DI TAGLIO (Vedere J)

AVVERTENZA! Arresto, rilasciare la leva interrottore e attendere che il motore si arresti prima di regolare l'altezza. Le lame continuano a ruotare una volta spenta l'apparecchiatura, una lama in rotazione cui provocare ferite.

ATTENZIONE: Non toccare le lame in rotazione.

Il tagliaerba può essere regolato su 6 altezze di taglio tra 20mm e 70mm . Per farecisioni, spostare la leva di regolazione dell'altezza di taglio verso l'esterno, quando regolarlo sulla posizione desiderata.

9. SUGGERIMENTI PER IL TAGLIO CON DECESPUGLIATORE

Quando si utilizza il decespugliatore, il tagliaerba è stato realizzato per tagliare l'erba in parti molto piccolo e per distribuirla sul prato. In condizioni normali, l'erba tagliata si biodegrada rapidamente e si trasforma in concime per il prato.

Si raccomanda di seguire le raccomandazioni seguenti per avere prestazioni ottimali di taglio.

1) Evitare di tagliare quando l'erba è umida per pioggia o rugiada. L'erba bagnata può formare dei grossi grumi che rendono difficoltoso il taglio e possono ridurre

l'autonomia.

Il momento migliorie per tagliare l'erba è il tardo pomeriggio quando l'erba è asciutta e l'area dove si è tagliata l'erba non viene esposta alla luce diretta del sole.
2) Per averere le prestazioni migliorieri, impostare l'altezza di taglio in modo che si tagli circa un terzo della lunghezza delle foglie del prato, la situazione ideale è di non tagliare più di 38mm alla volta. Se il prato è troppo cresciuto, potrebbe essere necessario augmentare l'altezza di taglio per ridurre la spinta ed evitare di sovraccaricare il motore. Nel caso di taglio intensivo, si consiglia prima di tagliare utilizzato un'altezza maggiore e poi eseguire un secondo taglio all'altezza desiderata. Altrimenti, fare dei tagli più profondi e muoversi con lentezza.
3) Per prestazioni ottimali, evitare che l'erba si accumuli nell'alloggiamento. Di tanto in tanto spegnere il tagliaerba ed attendere che la lama si arresti completamente. Quindi togliere la chiavetta di sicurezza e capovolgere il tagliaerba. Aiutandosi con un bastoncino, eliminare eventuali accumuli di erba nell'area della lama. Fare attenzione ai bordi affiliati della lama. Eseguire spesso esta pulizia in caso di prati primaverili ed umidi, e dopo agli utilizzato.
4) Alcuni tipi di prato o di condizioni del prato potrebbero renderere necessario un secondo passaggio del decespugliatore per poter dispersere completeness l'erba sul prato.

Se si rendesse necessario un secondo taglio, si raccomanda di procedere ad un taglio perpendicolare al primo taglio. NON CAMIARE IL TIPO/ORIENTAMENTO DEL TAGLIO SE QUESTO COSTRINGE AD EFFETTUARE UN TAGLIO VERSO IL BASSO DI UNA SUPERFICIE COLLINARE.
5) Cambiare agli settimana il tipo di taglio. In questo modo si evita di rovinare il prato.

MANUTENZIONE

AVVERTENZA: Arrestare la Dofalciatrice e togliere la chiave di

sicurezza prima di asportare il sacco di raccolta dell'erba.

NOTA: Per garantire una vita di servizio più lunga ed affidabile, è necessario attenersi con regolarità alle seguenti procedure di manutenzione. Verificare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, fissaggi lenti e componenti usurati o guasti. Accertarsi che tutte le copertura e le protezioni siano in buon ordine e correttamente agganciate al tosaerba. Eseguire agli necessaria operazione di manutenzione o riparazione prima di utilizzato l'apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e suggerimenti.

MANUTENZIONE DELLA LAMA (Vedere K1, K2)

AVVERTENZA! Non eseguire per nessun motivo operazioni di assemblaggio o messa a punto sul tosaerba ad alimentazione inserita. Accertarsi sempre che il pulsante di accensione si trovi sulla posizione OFF e che la spina di alimentazione sua scollegata alla rete elettrica. Maneggiare sempre la lama indossando dei quanti di protezione, onde evitare di ferirsi con i bordi acuminati.

Per procedere alla rimozione e alla sostituzione delle lame, è necessario atteneri alle seguenti procedure. Rimuovere la lama del tosaerba utilizzando quanti da giardinaggio (non inclusi) e una chiave per dadi cilindrici. Tenendo la lama (14), svitare in senso antiorario il relative bullone (13) per mezzo della chiave. Togliere la lama e agganciarne una nuova allo stesso bullone. Posizionare la lama in maniera corretta, come molto nella Vedere. K1 e infine stringere saldamente il bullone. NON STRINGERE ECCESSIVAMENTE.

Sostituire la lama in metallo del tosaerba\ dopo 50 ore, oppure dato 2 anni di servizio,\ a prescindere dallo stato di conservazione.

Sostituire la lama spezzata o danneggiata con una nuova.

IMMAGAZZINAMENTO: (Vedere L)

Arrestare il tagliaerba e togliere sempre la chiavetta di sicurezza.

Pulire a fondo la parte esterna della macchina usando un panno o una spazzola morbida. Non usare acqua, solventi o prodotti lucidanti. Rimuovere agli traccia di grasso e detriti, soprattutto delle fissure di ventilazione.

Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere alla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica.

Conservare la macchina in unippo asciutto. Non accatastare sopra di esta altre oggetti. Per conservare spazio, sbloccare la leva della camma dell'impugnatura e ruotare o jegare l'impugnatura superiore.

Il tagliaerba può essere trasportato usando l'apposita impugnatura (10).

Nel piegare o distendere le impugnature,
fare attenzione a non impigliare o
aggirovigliare i cavi. Evitare di far cadere le impugnature.

INDIVIDUAZIONE DEI GUASTI E RIMEDI

Problema Possi	bili cause Rimedi
Tosaerba non funziona	Alimentazione elettrica disattivata Presa elettrica difettosa Cavo di prolonga danneggiato Fusabile difettoso/bruciato Erba troppo lunga La protezione del motore è scattata	Controllare ed attivare l'alimentazione elettrica Provare un'altra presa Controllare il cavo e, se il caso, sostituirlo Sostituire il fusibile Impostare un'altezza di taglio maggiore e ribaltare il tosaerba Rilasciare la leva dell'interruttore. Eliminare l'interruzione e riavviare l'apparecchio. Aspettare che si raffreddi il motore e regolare una magiore altezza di taglio
Funziona in maniera intermittente	Cavo di prolunga danneggiato Cablaggio interno danneggiato La protezione del motore è scattata	Controllare il cavo e, se il caso, sostiturio Contattare il Centro assistenza Clienti Rilasciare la leva dell'interruttore. Eliminare l'interruzione e riavviare l'apparecchio. Aspettare che si raffreddi il motore e regolare una magiore altezza di taglio
Il tosaerba lascia traccé di taglio irregulari oppure funziona con dificoltà	Altezza di taglio troppo bassa Lame smussate Parte inferiore della macchina molto intasata Lama montata in posizione errata	Regolare l'altezza di taglio (vedere «Aumentare l'altezza di taglio») Sostituire le lame (cfr. «Regolazione delle lame») Pulire la macchina (cfr. «Dopo la tosatura/Rimessaggio») Montare la lamna nella posizione corretta (cfr. «Regolazione delle lame»)
La lamda da taglio non ruota dopo aver accesso la macchina	Clindro portalame ostruito da erba Dado/vite della lamda allentato/allentata	Eliminare l'ostruzione Avvitare il dato/la vite della lamda
Vibrazioni e rumoreccessivi	Dado/vite della lamda allentato/allentata Lame danneggiate	Avvitare il dato/la vite della lamda Sostituire le lame

TUTELA AMBIENTALE

prodotti elettrici non possono
sessere gettati tra i rifiuti domestici.

L'apparecchio da rottamare deve essere portato al centro di ricericlaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di ricericlaggio più vicino.

EC DICIHIARAZIONE DI CONFORMITA

Noi

POSITEC Germany GmbH

Dichiara che I'apparecchio,

Descrizione WORX Tosatrice per giardini

Codice WG707E(705-719-designazione del macchinario rappresentativo del Tosatrice per Giardini)

Funzione Falciatura prati

conforme alle seguenti direttive,

Direttiva machine 2006/42/EC

Direttiva sulla bassa tensione 2006/95/EC

Direttiva sulla compatibilità elettromagnetica

2004/108/EC

Direttiva sulla rumorosità delle machine ed attrezzature funzionanti all'aperto

2000/14/EC modificata alla 2005/88/EC

Procedura di conformità come da Annex VI

Potenza acustica pesata

90.9dB(A) Modalità Turbo

80.3dB(A) Modalità Silenziosa

Massima potenza di rumore garantita 93dB(A)

L'organismo competente:

Denominazione: Intertek Testing & Certification Ltd

Indirizzo: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL

Conformera,

EN 60335-1 EN 60335-2-77

EN 62233 EN ISO 3744

EN 55014-1 EN 55014-2

EN 61000-3-2 EN 61000-3-3

Il responsabile autorizzato alla compilation della documentazione tecnica,
Nome Russell Nicholson
Indirizzo Positec Power Tools (Europe)Ltd, PO Box 152, Leeds,LS10 9DS,UK

2011/12/14

Leo Yue

POSITEC Direttore Qualità
