BRUKSANVISNING WG707E WORX

oppe og kontroller, at bioklipindsatsen er fjernet.

• Illustrert eller beskrevet tilbehør inngår delvis ikke i leveransen.9998

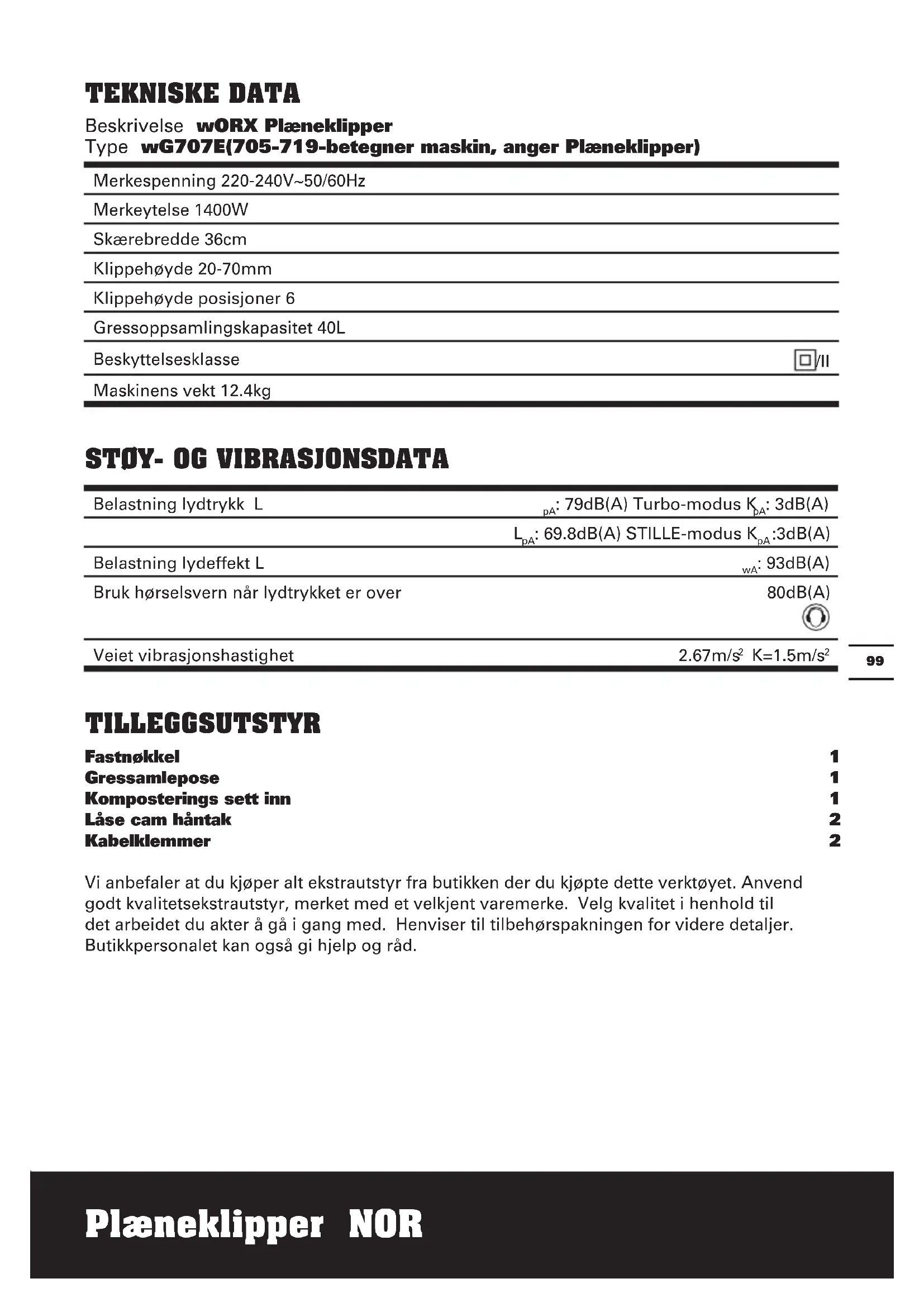

: 93dB(A) Bruk hørselsvern når lydtrykket er over 80dB(A) Veiet vibrasjonshastighet 2.67m/s

TILLEGGSUTSTyR Fastnøkkel 1 Gressamlepose 1 Komposterings sett inn 1 Låse cam håntak 2 Kabelklemmer 2 Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.101100 Plæneklipper NOR

GENERELLE SIKKERHETS- ADVARSLER fOR ELEKTROVERKTØy ADVARSEL! Les alle instruksjoner. Hvis du unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade. Ta vare på alle advarsler og veiledninger for fremtidig referanse. - Denne maskinen skal ikke brukes av personer (inkludert barn) med reduserte fysiske, sanse- eller sinnsevner, eller som ikke har erfaring eller kunnskap, med mindre de har tilsyn eller har hatt opplæring i hvordan maskinen skal brukes av noen som er ansvarlig for deres sikkerhet. - Barn bør ha tilsyn for å sørge for at de ikke leker med maskinen. Skadede skjøteledninger må erstattes av produsenten, service agenten eller personer med lignende autorisasjoner for å unngå fare. OPPLæRING a) Les anvisningene grundig. Bli kjent med kontrollene og bruken av maskinen. b) La aldri barn eller andre som ikke har lest denne manualen bruke maskinen. Lokale forskrifter kan sette grenser for brukerens alder. c) Ikke bruk klipperen når spesielt barn eller husdyr er i nærheten. d) Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer. FORbEREDELSER a) Ha på skikkelig skotøy og langbukser under klippingen. Ikke bruk maskinen når du er barbent eller har på deg åpne sandaler. b) Undersøk området hvor maskinen skal brukes grundig og fjern alle steiner, grener, bein og andre fremmedlegemer. c) Før bruk må du alltid undersøke maskinen for å se om skjærekniven, knivboltene og skjæremonteringen ikke er slitt eller skadet. Bytt slitte eller skadede kniver og bolter i par for å beholde balansen; d) På maskiner med flere blad må du være forsiktig fordi ett blad som roterer kan føre til andre blader begynner å rotere. DRIFT a) Klipp kun i dagslys eller ved god kunstig belysning. b) Unngå om mulig å bruke maskinen i våt gress. c) Pass alltid på at du står støtt i skråninger. d) Gå, løp aldri. e) For roteringshjul maskiner, klipp på tvers av skråningen, aldri opp eller ned; f) Vær ekstra forsiktig når du endrer retning i skråninger. g) Ikke bruk klipperen i meget bratte skråninger. h) Vær ekstra forsiktig når du kjører i revers, eller når du trekker maskinen mot deg.

i) Stans kviven(e) hvis maskinen må stilles

på skrå for transportering eller når du skal over et annet dekke enn gress, og når maskinen transporteres til eller fra området som skal klippes. j) Bruk aldri maskinen med skadede vern eller beskyttere, eller uten sikkerhetsanordninger, for eksempel deflektorer og/eller gressoppsamler. k) Slå på motoren ifølge bruksanvisningen og hold føttene unna kniven(e). l) Ikke still maskinen på skrå når du slår på motoren, untatt når maksinen må stilles litt på skrå for å starte. I dette tilfellet bør den ikke stilles mer på skrå enn absolutt nødvendig, og løft bare opp den delen som er lengst borte fra brukeren. m) Hold hender og føtter unna roterende deler. Ved rotasjonsgressklippere bør man alltid holde seg unna utkasteråpningen. n) Løft aldri opp eller bær klipperen mens motoren går; o) Ta støpselet ut av stikkontakten - Når du skal sjekke, rengjøre eller arbeide på maskinen; - Etter at du har kjørt på et fremmedlegeme. Undersøk maskinen på skader og reparer om nødvendig; - Om maskinen begynner å riste unormalt (sjekk med en gang);101100

Plæneklipper NOR VEDLIKEhOLD OG LAGRING a) Sørg for at alle skruer, muttere og bolter sitter godt fast slik at maskinen er i god bruksmessig stand; b) Sjekk gressoppsamleren regelmessig for slitasje og skader; c) Slitte eller skadede deler skal byttes ut for sikkerhets skyld; d) Vær forsiktig når du justerer maskinen og pass fingrene slik at de ikke blir klemt mellom faste maskindeler og bevegelige skjæreblader. ADVARSEL: - Ikke bruk gressklipperen dersom ledningene er skadet eller slitt. - Ikke koble en skadet ledning til veggkontakten eller ta på en skadet ledning før den er frakoblet fra strømmen. En skadet kabel kan føre til kontakt med ubskyttede ledninger. - Ta ikke på knivet før løsrivelses enheten har blitt fjernet og kniven har fullstendig stoppet. - Hold skjøteledninger unna knivene. Knivene kan skade kabelen og føre til kontakt med ubskyttede ledninger. - Du må alltid adskille verktøyet fra strømtilførselen (f. eks. trekke ut støpselet eller trykke på innkoplingssperren) - Alltid når maskinen blir forlatt uten overvåkning, - Før du fjerner en blokkering, - Når du skal sjekke, rengjøre eller arbeide på maskinen, - Etter at du har kjørt på et fremmedlegeme, - Hvis verktøyet plutselig begynner å vibrere unormalt. - Les instruksjonene nøye for sikker drift av maskinen. - Bare bruk denne gressklipperen når en 30mA-jordfeilbryter (RCD) finnes i strømkretsen. SyMBOLER Les instruksjonsveiledningen før du tar i bruk denne maskinen. Hold tilskuere på avstand. Kniven fortsetter å rotere etter at maskinen er slått av. Vent til samtlige av maskinens deler har stoppet helt før du rører dem. Pass deg for skarpe kniver. Knivene fortsetter å rotere selv etter at motoren er slått av. Fjern strømledningen fra strømmen før vedlikehold eller hvis ledningen er skadet. Hold ledningen unna knivene. Beskyttelsesklasse Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.103102 Plæneklipper NOR

fORMåLSMESSIG BRUK Dette produktet er beregnet for gressklipping på private eiendommer. MONTERING VIKTIG! Før du monterer gressklipperen, se tilbehør ifølge informasjonen ovenfor, må du kontrollere at tilbehør er fullført.

1) Fjern skruene (X 2) på begge sider av

3) Fest med skruene som følger med.(Se A2)

4) Fest det øvre håndtaket (6) med bolter og

at håndtaket er HELT sikret. Kamlåstrykket kan justeres ved å justere kamlåsspaken (7) med klokken / mot klokken. STRAM IKKE FOR MYE.(Se. A4) MERK: Sørg for at boltene er satt helt inn gjennom håndtakene før montering av håndtaksknottene.

6) Fest de medfølgende kabelklipsene (2) til

øvre og nedre håndtaket. Sett kabelen inn i kabelklipsene slik det er nok slakk i kabelen. (Se A5)

og fjern sikkerhetsnøkkel.

2) Rett opp sikkerhets klaff og hold den oppe,

forsikr at komposterings sett inn har blitt fjernet.

3) Ta opp gressposen ved håndtaket og sett

på plass gressposen på det nedre hooks (a) på gressklipper dekket (Se C2).

4) Løsgjør sikkerhets funksjonen for å låse

gressposen i dens stilling. Forsikr at gressposen er forsvarlig innstallert (Se C3). MERK: Trykk lett på gressposen for å forsikre at den er fullstendig innstallert.

Hold gressposen, Løft opp sikkerhetsklaffen (9) og hold den oppe. Fjern gressposen (4). ADVARSEL! Kontroller at sikkerhetsklaffen lukker utkastertrakten ordentlig før du bruker gressklipperen. Løft aldri sikkerhetsklaffen (9) når gressklipperen brukes uten at gressposen er montert. OPERASJON

1. START OG STOPP (Se D, E)

START Sett støpselet i stikkontakten og slå PÅ. Bryterboksen har en låseknapp for å unngå starting ved et uhell. Trykk med en hånd på sikkerhetsknappen (5) og press med den andre hånden bryterhåndtaket (1) mot håndtaket, og slipp sikkerhetsknappen. Maskinen er nå på, vent til den har kommet opp i full fart før du klipper gresset. Bruk så begge hendene for å holde bryterhåndtaket slik at maskinen fortsetter å være på. STOPP Slipp opp bryterhåndtaket.

2. GRESSKLIPPNINGS TIPS

Den greieste måten å klippe på er å begynne klippingen nær stikkontakten og fortsette bortover fra stikkontakten. Klipp plenen i en 90 graders vinkel fra stikkontakten og plasser ledningen på den siden som allerede er klippet.103102

Plæneklipper NOR MERK: Motoren er beskyttet av en sikkerhetsfrakobling som aktiveres når kniven setter seg fast eller hvis motoren er overbelastet. Når dette skjer, stans og ta støpselet ut av kontakten. Slipp bryterspaken, ta bort eventuelle hindringer og start den på nytt. Hvis klipperen kobles fra igjen kan du øke klippehoyden for å redusere belastningen på motoren. ADVARSEL! Pass på at du ikke lar motoren jobbe under spesielt tunge forhold. Når motoren arbeider tungt går farten på motoren ned og du hører en endring i motorlyden. Når dette skjer er det bedre å stoppe klippingen, slippe opp bryterhåndtaket og justere klippehøyden opp. Hvis du ikke gjør dette kan det skade maskinen.

3. GRESSPOSE FYLLINGSINDIKATOR

(Se F) indikator på toppen av posen for å vise oppsamlingsstatus. Og du kan følge som nedenfor: Tom status: klaff åpen (a) Full status: klaff ned (b)

stopper og fjern sikkerhetsnøkkel.

3) Skli komposterings sett inn i utløser

åpningen inntil den er i nær kontakt med dekket.

4) Frigjør sikkerhetsbeskyttelsen og forsikr at

INN (Se G) For å fjerne bioklippinnsatsen slik at du kan samle opp gresset kan du følge fremgangsmåten nedenfor:

1) Skru av gressklipper, vent til knivet

stopper og fjern sikkerhetsnøkkelen.

3) Ta tak i midtstykke av midten på sett

inn, løft og dra det fullstendig ut av komposterings sett inn.

4) Sikkerhetsbeskyttelsen er ladet spring

loaded. Når du løsgjør den vil beskyttelsen gå tilbake til den lukkede innstilling.

Klipperen har en bakutkast-funksjon, slik at du kan uten klippe uten oppsamlingspose. Gresset vil bli kastet ut av bakutkastet.

ADVARSEL! Stopp, løsgjør skiftbryter og vent inntil motoren stopper før justering av høyde. Knivene fortsetter å rotere etter at maskinen er slått av, et roterende kniv kan forårsake skade. ADVARSEL: Ta ikke på de roterende knivene. Gressklipperen kan bli innstilt på 6 ulike klippehøyder mellom 20mm og 70mm. Med hensikt til å bevege klippehøyden juster lever utover og deretter juster til den foretrukne instilling.

9. KOMPOSTERING GRESSKLIPPER TIPS

Når du komposterer er din nye gressklipper utviklet for å klippe gresset til små biter og fordele dem tilbake på plenen. Under normale omstendigheter vil det komposterte gresset brytes ned og bidra med økologisk næringer til plenen. Vennligst ta til ettersyn følgende anbefalinger105104 Plæneklipper NOR

1) Unngå å klippe gress som er vått fra regn

eller dugg. Vått gress kan danne klumper som kan blande seg med komposterings handling og reduserer operasjonstiden. Det beste tidspunktet for å klippe gresset er sen ettermiddag når gresset er tørt og det nylig klipte området vil ikke bli eksponert for direkte sol.

2) For best komposterings ytelse still inn

klippehøyde på omtrent en tredjedel av gressknivens lengde, idealt sett ikke mer enn 38mm på en gang. Hvis plenen er overgrodd kan det være nødvendig å øke klippehøyden for å redusere krefter for dytting og forhindre overbelastning av motoren. For ekstremt tung kompostering er det hensiktsmessig å først klippe på en høy klippehøyde innstilling og deretter klippe en gang til for endelig klippehøyde. Ellers, mindre og saktere klipping.

3) For best ytelse, hold gressklipper housing

fri fra gressrester. Frat id til annen skru av gressklipper og vent til kniven har fullstendig stoppet. Deretter frigjør sikkerhetsnøkkel og legg gressklipper over på en side. Ved bruk av en gjenstand som for eksempel en pinne, skrap ut eventuelle gressoppsamlinger i kniv området. Vær forsiktig med de skarpe endene til kniven. Rengjør ofte når brukt i vått, nytt gress og alltid etter hver bruk.

4) Visse typer av gress og gress

omstendigheter kan kreve at et område blir kompostert en gjentatt gang for å fullstendig distribuere gresset over plenen. Hvis gresset blir klipt en gang til er det hensiktsmessig å klippe perpendikulært (på tverst av) det første klippe mønsteret. ENDR IKKE KLIPPE MØNSTER PÅ NOEN MÅTE SOM KAN FORÅRSAKE KLIPPING NEDOVER EN BAKKE.

5) Endr ditt klippe monster fra uke til uke.

Dette kan hjelpe til å forhindre mattelse og frøing av plenen. VEDLIKEHOLD ADVARSEL: Stopp gressklipper og fjern sikkerhetsnøkkel før fjerning av gressekken. MERK: For å forsikre lang og pålitelig bruk, utfør følgende vedlikeholds prosedyrer med jevne mellomrom. Sjekk for åpenbare feil slik som en løs, feilplassert eller skadet kniv, løse tilbehør og utbrukte eller skadede deler. Sjekk at deksel og beskyttelse ikke er skadet og korrekt montert til gressklipper. Utfør det nødvendige vedlikehold eller reperasjoner før bruk av gressklipper. Hvis gressklipper skulle feile selv om vedlikehold har blitt utført vennligst kontakt vår kunde hjelpline for råd. KNIV-VEDLIKEHOLD (Se K1, K2) ADVARSEL! Utfør aldri montering eller justering når klipperen er tilkoblet strømledningen. Kontroller alltid at AV/PÅ- knappen er i AV-posisjon og at støpselet er tatt ut av stikkontakten. Vær alltid forsiktig nå du håndterer kniven - skarpe kanter kan forårsake skader. Bruk hansker. For å bytte kniven kan du følge disse anvisninger. Du trenger hagehansker (medfølger ikke) og en skrunøkkel for å fjerne kniven. Hold kniven (14) og skru opp knivbolten (13) mot klokken ved å bruke skrunøkkelen. Fjern kniven og sett knivbolten gjennom en ny kniv. Kontroller at kniven er riktig anbrakt som vist i Se. K1, og stram bolten godt til. IKKE STRAM TIL FOR MYE. Skift ut metallkniven etter 50 timers drift eller annethvert år, avhengig av hva som kommer først - uansett forfatning. Hvis kniven er sprukket eller skadet må den skiftes ut med en ny.105104

Plæneklipper NOR LAGRING (Se L) Stopp gressklipper og fjern alltid sikkerhetsnøkkel. Rengjør utsiden av maskinen omstendig ved bruk av en myk børste eller klut. Bruk ikke vann, løsningsmiddel eller polerende middle. Fjern alt gress og annet rusk spesielt fra ventilasjons slusene. Legg maskinen på siden og rengjør knivområdet. Hvis det finnes gress som er presset sammen i knivområdet bør du fjerne det med et redskap av tre eller plast. Oppbevar maskinen på et tørt sted. Ikke sett andre ting oppå maskinen. Som en hjelp ved lagringen kan du løse opp kamlåshåndtaket, og rotere og folde det øvre håndtaket sammen. Du kan bære klipperen med bærehåndtaket (10). Sjekk at ledningene ikke er kommet i klemme eller er floket sammen når du folder det øvre håndtaket sammen/ut. Ikke slipp håndtakene i bakken.107106 Plæneklipper NOR

fEILSØKING Symptomer Mulig årsak Utbedring Gressklipperen går ikke Nettspenning mangler Stikkontakten er defekt Skjøteledningen er skadet Sikringen er utløst For høyt gress Motorvernet er utløst Kontrollér og slå på Bruk en annen stikkontakt Kontrollér kabelen, skift eventuelt ut Skift ut sikringen Innstill større klippehøyde og vipp gressklipperen Slipp bryterspaken, ta bort eventuelle hindringer og start den på nytt. La motoren avkjøle og innstill store klippehøyder Gressklipperen går rykkvis Skjøteledningen er skadet Interne ledninger I ressklipperen er defekt Motorvernet er utløst Kontrollér kabelen, skift eventuelt ut Henvend deg til kundeservice Slipp bryterspaken, ta bort eventuelle hindringer og start den på nytt. La motoren avkjøle og innstill store klippehøyder Gressklipperen gir et uregelmessig klipperesultat eller motoren arbeider tungt Klippehøyden er for lav Kniven er butt Undersiden av gressklipperen er tettet Kniven er montert gal vei Innstill klippehøyden (se «Innstilling av klippehøyden») Skift ut kniven (se «Innstilling av kniven») Rengjør gressklipperen (se «Etter klipping/oppbevaring») Montér kniven riktig vei (se «Innstilling av kniven») Kniven dreier seg ikke når gressklipperen slås på Spindelkniven blokkert av gress Knivmutteren/-skruen er løs Fjern gresset Trekk til knivmutteren/-skruen Sterke vibrasjoner/ lyder Nivmutteren/-skruen er løs Kniven er skadet Trekk til knivmutteren/-skruen Utskifting av kniven107106
