Merke	WORX
Modell	WG730E
Produkttype	Trådløs gressklipper
Strømforsyning	Lithium-ion batteri 20 V maks (18 V nominelt)
Tomgangshastighet	3500 tr/min
Klippebredde	30 cm
Dekkbredde	32 cm
Klippehøyde	30-70 mm (3 posisjoner)
Oppsamlingskurvkapasitet	30 L
Forhjul diameter	140 mm
Bakhjul diameter	160 mm
Vekt (standardmodell)	9,3 kg
Ladetid	Omtrent 125 min
Medfølgende batteritype	Lithium-ion (WA3014)
Medfølgende lader	WA3880
Hovedfunksjoner	Klipping, gressoppsamling, mulching (valgfritt)
Lydtrykknivå (LpA)	81,3 dB(A) (usikkerhet 3 dB)
Lydeffektnivå (LwA)	94,9 dB(A) (usikkerhet 1 dB)
Sikkerhet	Låseknapp, sikkerhetsnøkkel, sikkerhetsklaff, automatisk stopp
Vedlikehold	Sliping og balansering av bladet, regelmessig rengjøring, inspeksjon av festemidler
Reservedeler og reparerbarhet	Bruk originale WORX-deler; reparasjon anbefales hos autorisert servicesenter
Pakkeinnhold	Gressklipper, batteri, lader, oppsamlingssekk, sikkerhetsnøkkel
Oppbevaring	På et tørt sted, i vertikal stilling, uten gjenstander plassert på toppen

Ofte stilte spørsmål - WG730E WORX

Hva gjør jeg hvis gressklipperen ikke starter?

Kontroller at sikkerhetsnøkkelen er satt inn og at låseknappen er trykket inn. Sørg for at batteriet er ladet (grønt lys på laderen). Hvis problemet vedvarer, inspiser bladet: det må rotere fritt. Se feilsøkingsveiledningen.

Hvordan justere klippehøyden?

Fjern batteriet og nøkkelen. Snu gressklipperen. Ta tak i et hjul og trekk det fremover for å låse opp, skyv det deretter opp eller ned til ønsket posisjon (3 posisjoner). Gjenta for alle fire hjul, still dem i samme høyde.

Hvorfor stopper motoren under klipping?

Dette kan skyldes overbelastning (for høyt eller tett gress), utladet batteri eller blokkert blad. Slipp håndtaket, fjern nøkkelen og batteriet. Kontroller at bladet roterer fritt og øk klippehøyden om nødvendig.

Hvordan slipe bladet?

Fjern batteriet og nøkkelen. Ta av bladet (skru av bolten mot klokken). Fest bladet i en skrustikke og fil skjærekantene med en finfil mens du bevarer den originale vinkelen. Sjekk balansen ved å plassere senterhullet på en skrutrekker: hvis den ene siden tipper, fil den til den er i balanse.

Hvordan rengjøre gressklipperen?

Stopp gressklipperen, fjern nøkkelen og batteriet. Bruk en myk børste og en tørr klut (ikke vann eller kjemikalier). Rengjør undersiden av dekket og ventilasjonssporene. Fjern gress under bladet med et tre- eller plastredskap.

Hva gjør jeg hvis oppsamlingssekken ikke fylles?

Kontroller at mulchingplaten er fjernet (hvis montert). Sørg for at utløpskanalen ikke er tett. Hvis sekken er full, tøm den oftere. Reduser klippehøyden hvis gresset er for langt.

Hvordan bytte bladet?

Etter å ha fjernet batteriet og nøkkelen, blokker bladet med en trekloss. Skru av bladbolten (mot klokken) med en nøkkel. Monter det nye bladet med skjærekantene mot bakken og stram bolten godt.

Hvorfor vibrerer gressklipperen unormalt?

Stopp umiddelbart, fjern nøkkelen og batteriet. Inspiser bladet: hvis det er skadet eller bøyd, bytt det. Hvis det virker intakt, roter det 180° og installer det på nytt. Hvis vibrasjonene vedvarer, lever gressklipperen til et autorisert servicesenter.

Hvordan lade batteriet?

Bruk utelukkende den medfølgende laderen (WA3880). Koble laderen til en stikkontakt, sett inn batteriet. Rødt lys indikerer lading; grønt lys indikerer fulladet batteri (omtrent 125 min). Hvis lyset blinker rødt, er batteriet for varmt: la det kjøle seg ned.

Hvordan oppbevare gressklipperen?

Stopp gressklipperen, fjern nøkkelen og batteriet. Rengjør den. Plasser den i vertikal posisjon (stående oppbevaring) på et tørt sted. Ikke plasser gjenstander oppå den. Oppbevar batteriet på et kjølig og tørt sted, utilgjengelig for barn.

BRUKSANVISNING WG730E WORX

pinde, tråd, ben, og andre fremmedlegemer.

ADVARSEL! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis du unnlater å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade.

Les instruksjonene nøye for sikker drift av maskinen.

Ta vare på advarsler og instruksjoner for fremtidig referanse.

- Denne maskinen er ikke tiltenkt brukt av personer (inkludert barn) med svekkede fysiske, sanse- eller mentale evner, eller som ikke har erfaring eller kunnskaper, med mindre de gis veiledning eller er under tilsyn när det gjelder bruk av maskinen, av en person som er ansvarlig for sikkerheten deres.

• Barn må være under tilsyn for å sikre at de ikke leker med maskinen.
• Maskinen skal bare brukes med den medleverte strømforsyningen.

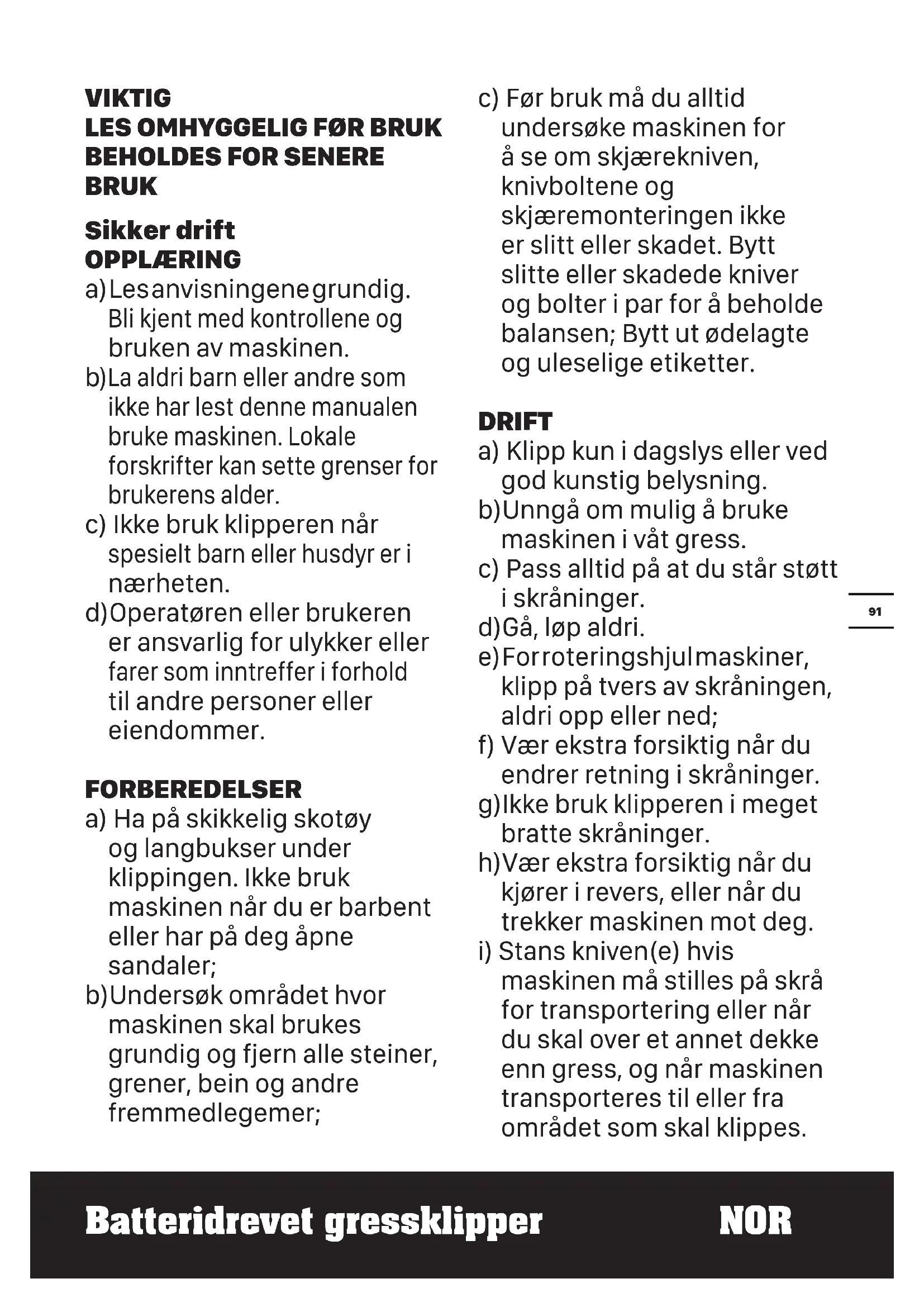

VIKTIG

LES OMHYGGELIG F∅R BRUK BEHOLDES FOR SENERE BRUK

Sikker drift OPPLÆRING

a) Lesanvisningenegrundig. Bli kjent med kontrollene og bruken av maskinen.
b) La aldri barn eller andre som ikke har lest denne manualen bruke maskinen. Lokale forskrifter kan sette grenser for brukerens alder.
c) Ikke bruk klipperen när spesielt barn eller husdyr er i nærheten.
d)Operatøren eller brukeren er ansvarlig for ulykker eller farer som inntreffer i forhold til andre personer eller eiendommer.

FORBEREDELSER

a) Ha på skikkelig skotøy og langbukser under klippingen. Ikke bruk maskinen når du er barbent eller har på deg åpne sandaler;
b) Undersøk området hvor maskinen skal brukes grundig og fjern alle steiner, grener, bein og andre fremmedlegemer;

c) Før bruk må du alltid undersøke maskinen for å se om skjærekniven, knivboltene og skjæremonteringen ikke er slitt eller skadet. Bytt slitte eller skadede kniver og bolter i par for å beholde balansen; Bytt ut ødelagte og uleselige etiketter.

DRIFT

a) Klipp kun i dagslys eller ved god kunstig belysning.
b) Unngå om mulig å bruke maskinen i våt gress.
c) Pass alltid på at du står støtt i skråninger.
d)Gå, løp aldri.
e) Forroteringshjulmaskiner, klipp på tvers av skråningen, aldri opp eller ned;
f) Vær ekstra forsiktig när du endrer retning i skråninger.
g)Ikke bruk klipperen i meget bratte skråninger.
h)Vær ekstra forsiktig når du kjører i revers, eller når du trekker maskinen mot deg.
i) Stans kniven(e) hvis maskinen må stilles på skrå for transportering eller når du skal over et annet dekke enn gress, og når maskinen transporteres til eller fra området som skal klippes.

j) Bruk aldri maskinen med skadede vern eller beskyttere, eller uten sikkerhetsanordninger, for eksempel deflektorer og/eller gressoppsamler.
k) Slå på motoren ifølge bruksanvisningen og hold føttene unna kniven(e).
I) Ikke still maskinen på skrå når du slår på motoren, untatt når maksinen må stilles litt på skrå for å starte. I dette tilfellet bør den ikke stilles mer på skrå enn absolutt nødvendig, og løft bare opp den delen som er lengst borte fra brukeren.
m) Hold hender og føtter unna roterende deler. Ved rotasjonsgressklippere bør man alltid holde seg unna utkasteråpningen.
n) Ta ikke på knivet før løsrivelses enheten har blitt fjernet og kniven har fullstendig stoppet;
o) Ikke start gressklipperen når du står foran avfallsåpningen.
p)Ikke transporter gressklipperen när strømmen er på.
q) Stopp gressklipperen og fjern deaktiveringsenheten. Forsikre deg om at alle

bevegelige deler har stoppet helt opp.

– Alltid när maskinen blir forlatt uten overvåkning,
– Før du fjerner en blokkering,
– Når du skal sjekke, rengjøre eller arbeide på maskinen,
- Etter at du har kjørt på et fremmedlegeme. Undersøk maskinen på skader og reparer om nødvendig.

Om maskinen begynner å riste unormalt (sjekk med en gang):

• inspiser for skader.
• Bytt ut eller reparer ødelagte deler.
  – Sjekk og stram til løse deler.

a) Sørg for at alle skruer, muttere og bolter sitter godt fast slik at maskinen er i god bruksmessig stand;
b) Sjekk gressoppsamleren regelmessig for slitasje og skader;
c) Slitte eller skadede deler skal byttes ut for sikkerhets skyld. Bruk kun originale reservedeler og tilleggsutstyr.
d)Vær forsiktig under justering av maskinen for å unngå at fingrene blir klemt mellom de bevegelige bladene og de

faste delene av maskinen.

e) La gressklipperen kjøle seg ned før lagring.
f) Når du utfører service på bladene, vær oppmerksom på at bladene rører på seg selv om strømmen er av.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander.

Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler

eller batteripakke for mekanisk støt.

e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.
g) Hold batteripakken ren og tørr.
h) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
i) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
j) Ikke ha batteripakken til ladning når den ikke er i bruk.
k) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.
I) Bruk kun batterilader spesifisert av Worx. Bruk

ikke andre ladere enn de som er levert for bruk med utstyret.

m)Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.

n) Hold batteripakken utenfor barns rekkevidde.
o) Ta vare på den originale bruksanvisningen for fremtidig bruk
p) Ta ut batteriene fra utstyret når det ikke er i bruk
q) Kvitt deg med produktet på forsvarlig måte.
r) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
s) Ikke fjern batteripakken fra originalemballasjen med mindre du trenger å bruke den.
t) Vær oppmerksom på de positive (+) og negative (-) skiltene på batteriet, og sørg for at de brukes riktig.

SYMBOLER

	Les instruksjonsveiledningen før du tar i bruk denne maskinen
	Hold tilskuere på avstand.
	Pass deg for skarpe kniver. Knivene fortsetter å rotere selv etter at motoren er slått av - Fjern deaktiveringsenheten før vedlikehold.
	Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Ikke brenn
	Litium-ion-batteri. Dette produktet er merket med symbolet "samlet separat" med alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
	Bruk vernehansker

Fjern batteriet fra holderen før det utføres noen form for justering, service eller vedlikehold.

Fjern nøkkelen

Knivene fortsetter å rotere selv etter at motoren er slått av. Ikke berør noen av delene på hageredskapet før de er helt stanset.

APPARATELEMENTER

1. SIKKERHETSLÅSKNAPP

2. R∅MNINGSHÅNDTAK

3. TOPPHÅNDTAK

4. KNAPP PÅ TOPPHÅNDTAK

5. BAGHÅNDTAK

6. SIKKERHETSFLAPP

7. GRESS-SAMLER

8. KNAPP PÅ BUNNHÅNDTAK

9. BÆREHÅNDTAK

10. DEKSEL, BATTERIPAKKE

11. GRESS-SAMLER, INDIKATOR

12. BUNNHÅNDTAK

13. BATTERIPAKKE* (SE FIG. E1)

14. SIKKERHETSN∅KKEL (SE FIG. E1)

15. SKJÆREKLINGEBOLT (SE FIG. M1)

16. SKJÆREKLINGE (SE FIG. M1)

*Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

TEKNISKE DATA

Type WG730E WG730E.9 (7 - betegner maskin, representerer batteridrevet gressklipper)

	WG730E WG730E.9
Merkespenning 20 V	—— Max. **

Nominell Tomgangshastighet	3500 /min
Diameter av dekket	32 cm
Skjærediameter	30 cm
Forhjuls diameter 140 mm
Bakhjuls diameter 160 mm
Klippehøyde	30 – 70 mm
Klippehøyde 3
Gressoppsamlingskapasitet	30 L
Batteri type	Litium
Ladings tid (Omtrent.)	125 mins	/
Maskinens vekt	9.3 kg	8.6 kg

** Spenning målt uten belastning. Batterispenningen när maksimum 20 V ved oppstart. Merkespenningen er 18 V.

TILLEGGSUTSTYR

	WG730E	WG730E.9
Batteripakke (WA3014)	1	/
Lader (WA3880)	1	/
Gressamlepose	1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Les på tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

ST∅YINFORMASJON

Belastning lydtrykk	L_pA = 81.3 dB(A)
K_pA	3.0 dB (A)
Belastning lydeffekt	L_wA = 94.9 dB(A)
K_wA	1.0 dB (A)
Bruk hørselsvern.

VIBRASJONSINFORMASJON

Vanlig belastningsvibrasjon a

_h < 2.5 m/s^2

Usikkerhet K K = 1.5 m/s ^4

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig

av måten verktøyet brukes på og følgende eksempler og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjons-syndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold

også tas med i betraktning i alle deler av driftssyklusen, slik som när verktøyet er skrudd av og när det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering. Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig). Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager

BRUKSVEILEDNING

MERK: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

FORMÅLSMESSIG BRUK

Dette produktet er beregnet for gressklipping på private eiendommer.

MONTERING & BRUK

HÄNDTERING FIGUR
MONTERING
Montering av håndtaket Se figur A1-A4
Montering av gressamleposen Se figur B1-B3

Montering av gressamleposen på gressklipperenMERK: Trykk lett på gressposen for å forsikre at den er fullstendig innstallert.	Se figur C1, C2
Kontrollere batteriladingenMERK: Fig. D1 gjelder bare for batteripakken med batterilampentent.	Se figur D1
Lading av batteripakkenLad alltid de to batteriene samtidig.Mer detaljer finnes i håndboken.	Se figur D2
Tilpassing/fjerning av batterietSett inn sikkerhetsnøkkelen før du installerer batteripakken.	Se figur E1, E2
DRIFT
Start & Stopp Se figur F
Justering av klippehøydFjern batteripakken. Tippegressklipperen over på siden. Grip det ene hjulet og trekk eller dytt det fremover. Sørg for at du trekker det langt nok fremover at det kan beveges opp eller ned i hjulbraketten.Når hjulet er så langt fremme som det er mulig, skyv det opp eller ned i ønsket posisjon. Gjenta de ovenstående trinnene for alle de fire hjulene. Sørg for at alle hjulene står i samme skjærehøyde.	Se figur G1, G2
ADVARSEL! Stopp, slippDriftsbøyle og vent til motoren stopper før du justerer høyden.Knivene fortsetter å rotere etter at maskinen er slått av, et roterende kniv kan forårsake skade. Ta ikke på de roterende knivene.
Gresspose fyllingsindikatorTom status: klaff åpen (a)Full status: klaff ned (b)	Se Fig. J1
Fjerning/tømming av gressamleposen ADVARSEL! Kontroller at sikkerhetsklaffen lukker utkastertrakten ordentlig før du bruker gressklipperen. Løft aldri sikkerhetsklaffen når gressklipperen brukes uten at gressposen er montert.	Se Fig. J2
Gresspose fyllingsindikatorTom status: klaff åpen (a)Full status: klaff ned (b)	Se figur H
Fjerning/tømming av gressamleposen ADVARSEL! Kontroller at sikkerhetsklaffen lukker utkastertrakten ordentlig før du bruker gressklipperen. Løft aldri sikkerhetsklaffen når gressklipperen brukes uten at gressposen er montert.	Se figur I
Lagring Se figur J1,J2

GRESSKLIPPNINGS TIPS MERK: INSPECT ALLTID OMRÅDET HVOR GRESSKLIPPER SKAL BLI BRUKT OG FJERN ALLE STEINER, GREINER, LEDNINGER, METALL OG ANDRE GJENSTANDER SOM KAN UTSETTE DEN ROTERENDE KNIVEN FOR SKADE.

1. Klipp gresset mot face of slopes, aldri opp-og-ned. Utøv ekstrem forsiktighet under endring av retning på slopes. Klipp ikke for mye i bakker. Oppretthold alltid godt fotfeste.
2. Når du passerer gjennom et gruset område, må du slippe kausjonshåndtaket for å "AV" klipperen (bladet kan kaste stein).
3. Innstill gressklipper på dens høyeste klippehøyde under klipping på grov bakken eller høye ugress. Fjerning av for mye gress på en gang kan forårsake en bremse til å feile, hvilket stopper gressklipperen.
4. Hvis gressekken blir brukt under sesongen for hurtig vekst har gresset tendens til å samles ved utløser åpningen. Løsne håndtaket på bjelken for å "AV" klipperen og trekk ut sikkerhetsnøkkelen. Fjern gressekken og rist gresset ned til enden av sekken. Rengjør i tillegg for gress eller gjenstander som kan ha blitt oppsamlet rundt utløser åpning. Erstatt gressekken.
5. Hvis slåmaskinen skulle begynne å vibrere unormalt, løsner du håndtaket på bjelken for å "AV" klipperen og fjerne sikkerhetsnøkkelen. Sjekk umiddelbart for årsak. Vibrering er en advarsel for at noe er galt. Bruk ikke gressklipper før service sjekk har blitt utført.

6. SLIPT ALLTID BAIL HÄNDTAK FOR Å SLÅ KLIPPEN "AV" OG FJERN SIKKERHETSN∅KKEL NÅR DU LADER DET UANSATT SELV FOR EN KORT TID.

KLIPPEOMRÅDE

Klippeområdet kan påvirkes av flere faktorer, som skjærehøyde, plenens fuktighet, samt lengden og tettheten til gresset. I tillegg kan ofte start og stopp av gressklipperen for mange ganger under bruk redusere kippeområdet. Tabellen nedenfor viser forholdet mellom klippeforhold og klippeområdet.

Skjærehøyde Klippeområde (maksimalt)

klipp 7 cm til 5 cm 200 m

2

TIPS:

1) Det anbefales at du klipper plenen oftere. Gå med normal fart, og ikke start/stopp klipperen for ofte i løpet av bruk.
2) For best mulig ytelse må du bruke to fulladede batteripakker samtidig, og alltid klippe 1/3 eller mindre av gresshøyden.
3) Gå sakte når du klipper langt gress slik at klippingen blir mer effektiv og det avklippede gresset kastes riktig.
4) Unngå å klippe vått gress, det vil kleve seg til undersiden av maskinen og avklippet kan ikke samles eller kastes skikkelig.
5) En høyere klippehøyde skal brukes på nytt eller tykt gress, og dette vil forlenge batterivarigheten.

VEDLIKEHOLD

Advarsel: Stopp gressklipperen, fjern sikkerhetsnøkkelen og batteriene før du fjerner mlingsposen for gress.

Merk: For å forsikre lang og pålitelig bruk, utfør følgende vedlikeholds prosedyrer med jevne mellomrom. Sjekk for åpenbare feil slik som en løs, feilplassert eller skadet kniv, løse tilbehør og utbrukte eller skadede deler. Sjekk at deksel og beskyttelse ikke er skadet og korrekt montert til gressklipper. Utfør det nødvendige vedlikehold eller reperasjoner før bruk av gressklipper. Hvis gressklipper skulle feile selv om vedlikehold har blitt utført vennligst kontakt vår kunde hjelpline for råd.

SKARPING AV KNIV

OPPRETTHOLD KNIVEN SKARP FOR BEST MULIG GRESSKLIPPINGS YTELSE. EN SL∅V KNIV KLIPPER IKKE RENT GRESSET OG KOMPOSTERER IKKE OMSTENDIG.

BRUK KORREKT ∅YE BESKYTTELSE UNDER FJERNING, SKAR-PGIN OG MONTERING AV KNIV. S∅RG FOR AT SIKKERHET-SN∅KKELEN og BATTERIENE er FJERNET.

Skarping av kniven to ganger under en gressklippings sesong er vanligvis tilstrekkelig under normale omstendigheter. Sand kan årsake at kniven blir hurtigere sløv. Hvis plenen din har jord med sand i kan det være nødvendig med en hyppigere skarping av kniv.

ERSTATT B∅YD ELLER SKADET KNIV ∅YEBLIKKELIG.

UNDER SKARPING AV KNIV

1. Forsikr av kniven forblir balansert.
2. Skarp kniven etter den opprinnelige klippe vinkel.
3. Skarp klippe endene på begge endene av kniven, fjern lik mengde materiale fra begge sider.
4. Påse at klipperen er skrudd av .Fjern nøkkelen og batteriene.
5. Plasser klipperen stående i lagringsmodus.

MERK:

FOR Å SKARPE KNIVEN I EN SKRUSTIKKE (Se Fig. K)

1. For å sikre at håndtaks garantiene frigjøres, stoppes kniven og sikkerhetsnøkkelen fjernes før oppløsningen av bladet.
2. Fjern kniv fra gressklipper. Se instruksjon for fjerning og montering av kniv.
3. Forsikr kniv K-1 i en skrustikke K-2.
4. Bruk sikkerhets briller og vær forsiktig for ikke å kutte deg

selv.

1. Fil forsiktig endene på kniven med en fin tannfil K-3 eller en skarpingsstein.
2. Sjekk balansen til kniv. Se instruksjonene for kniv balansering.
3. Monter kniv på gressklipper og stram omstendig. Referanse til instruksjoner nedenfor.

KNIV BALANSERING (Se figur L)

Sjekk balansen til kniv ved å plassere sentrums hullet til kniv L-1 over skrujernsskaft L-2, fast spent horisontalt i en skrustikke L-3. Hvis en ende av kniven roterer nedover, fil den enden. Kniven er korrekt balansert hvis ingen av enden faller nedover.

Skift ut kniven etter 50 timers drift eller annethvert år,avhengig av hva som kommer først - uansett forfatning. For å bytte kniven kan du følge disse anvisninger. Du trenger hagehansker (medfølger ikke) og en skrunøkkel (medfølger ikke) for å fjerne kniven. Sørg for at sikkerhetsnøkkelen og batteriene ikke er satt inn. Sett inn en trekloss mellom bladet og kutteenheten for å forhindre at bladet snur og skru opp knivbolten mot klokken ved å bruke skrunøkkelen, og så fjerne bladet.

For å montere igjen kan du plassere bladet med skjærekantene mot bakken. Deretter stramm forsiktig kniv mutteren

LAGRING (Se figur J1,J2)

Stopp gressklipperen, og fjern alltid sikkerhetsnøkkelen og batteriene. Rengjør utsiden av maskinen omstendig ved bruk av en myk børste eller klut. Bruk ikke vann, løsningsmiddel eller polerende middle. Fjern alt gress og annet rusk spesielt fra ventilasjons slusene.

Legg maskinen på siden og rengjør knivområdet. Hvis det finnes gress som er presset sammen i knivområdet bør du fjerne det med et redskap av tre eller plast.

Oppbevar maskinen på et tört sted. Ikke sett andre ting oppå maskinen.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler

avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

FEILS∅KING

Problemer Feilrettende tiltak
1. Gressklipperen kjører ikke når driftsbøylen er aktivert.	A. Kontroller at sikkerhetsnøkkelen er installert og at den sitter helt og at nødstoppknappen er trykket helt inn.B. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene, legg gressklipperen på siden, og kontroller at bladet kan rotere fritt. Hvis den ikke kan rotere fritt, lever klipperen til et autorisert verksted. Bladet skal kunne rotere fritt.C. Er batteriet ladet helt opp? Sett inn kontakten til laderen og vent til det grønne lyset tennes.
2. Motoren stopper under klipping.	A. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene, legg gressklipperen på siden, og kontroller at bladet kan rotere fritt. Hvis den ikke kan rotere fritt, lever klipperen til et autorisert verksted. Bladet skal kunne rotere fritt.B. Hev hjulenes klippehøyde til høyeste posisjon, og start gressklipperen.C. Er batteriet ladet helt opp? Sett inn kontakten til laderen og vent til det grønne lyset tennes.D. Ikke overbelast gressklipperen. Senk farten, eller hev klippehøyden. Eller begge deler.
3. Gressklipperen er i gang, men klippeytelsen er utilfredstillende, eller klipper ikke hele plenen.	A. Er batteriet ladet helt opp? Sett inn kontakten til laderen og vent til det grønne lyset tennes.B. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Legg gressklipperen på siden og kontroller: at bladet er skarpt – hold bladet skarpt om undersiden og utmatingen er tilstoppet.C. Innstillingen av hjulhøyden kan være for lav for gressforholdene. Hev klippehøyden.
4. Det er unormalt tungt å skyve gressklipperen.	A. Hev klippehøyden for å hindre at gressklipperen sleper i bakken. Kontroller at hvert hjul roterer fritt.
5. Gressklipperen bråker unormalt mye og vibrerer.	A. Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Legg gressklipperen på siden, og kontroller at bladet ikke har blitt bøyd eller skadet. Hvis bladet er skadet, skifter du det ut med et nytt blad fra. Hvis gressklipperens underside er skadet, leverer du inn gressklipperen til et autorisert servicesenter.B. Hvis det ikke er noen synlig skade på bladet og gressklipperen fremdeles vibrerer: Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Roter bladet 180 grader, og monter det igjen. Hvis gressklipperen fremdeles vibrerer, leverer du inn gressklipperen til et autorisert servicesenter.
6. Batteriladerens LED-lys er ikke på.	A. Sjekk kontaktkoblingen.B. Bytt ut laderen.
7. LED-lampen veksler ikke til grønt lys.	A. Batteriet må sjekkes. Lever klipperen til et autorisert servicesenter.
8. Gressklipperen samler ikke opp gresset.	A. Ta av oppsamlingsplaten når du samler i pose.B. Utmatingen er tilstoppet.Slipp driftsbøylen for å slå gressklipperen av. Fjern sikkerhetsnøkkelen og batteriene. Fjern gress fra utmatingen.C. For mye avklippet gress. Hev hjulenes klippehøyde for å klippe mindre gress.D. Gressoppsamleren er full. Tøm gressoppsamleren oftere.
9. Når du samler opp gress, er avklippet synlig.	A. Det klippes for mye gress. Hev hjulenes klippehøyde for å klippe mindre gress. Ikke klipp mer enn 1/3 av total lengde.B. Sjekk om bladet er skarpt. Bladet må alltid holdes skarpt.
10. Liten eller redusert kjøretid etter mye bruk.	A. Lever til autorisert serviceverksted – den kan trenge nytt batteri.
11. LED-lampen på batteriladeren blinker rødt og batteriet kan ikke lades.	A. Batteriet overopphetes etter fortsatt bruk. Ta ut batteriet fra laderen og la det avkjøles til 42°C eller lavere.

Type WG730E WG730E.9 (7 - betegner maskin, representerer batteridrevet gressklipper)

Funksjon gressklipping

- Tilpassningsbedømmelse Utført ifølge Anneks VI

Den notifiserte gruppen involvert

Navn: Intertek, Deutschland GmbH (teknisk kontrollorgan 0905)

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Adresse Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M C E

2021/1/4

Allen Ding

Visesjefsingeniør, Testing og Sertifisering

Positec Technology (China) Co., Ltd

Beskrivelse Worx batteridrevet gressklipper

PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR
