MANUAL DE UTILIZARE WG730E WORX

Mért hangerő-szint 94.9 dB(A) Garantált hangerő-szint 96 dB(A) Tanúsítási szervezet Név: Intertek, Deutschland GmbH (tanúsítási szervezet: 0905) Cím:Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Az alábbi normáknak: EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 A műszaki dokumentáció összeállítására jogosult személy: Név Marcel Filz Cím Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2021/1/4 Allen Ding Helyettes főmérnök, Tesztelés és minősítés Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China143 0DüLQăGHWXQVLDUEDIăUăILU 52 SECURITATEA PRODUSULUI AVERTISMENTE GENERALE DE SIGURANŢĂ AVERTISMENT Citiţi toate avertismentele de siguranţă şi toate instrucţiunile. În caz de nerespectare a avertismentelor şi instrucţiunilor, există riscul electrocutării, izbucnirii incendiilor şi/sau al accidentării grave. Citiţi cu atenţie instrucţiunile pentru utilizarea în siguranţă a maşinii. Păstraţi toate avertismentele şi instrucţiunile pentru consultări ulterioare. - Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau mintale reduse sau care nu au experienţa şi cunoştinţele necesare, cu excepţia cazului când sunt supravegheate sau au fost instruite în ceea ce priveşte utilizarea echipamentului de către o persoană răspunzătoare de siguranţa lor. - Supravegheaţi copiii pentru a vă asigura că nu se joacă cu echipamentul. - Această instalaţie poate fi utilizată doar cu unitatea de alimentare care a fost livrată cu această instalaţie. IMPORTANT

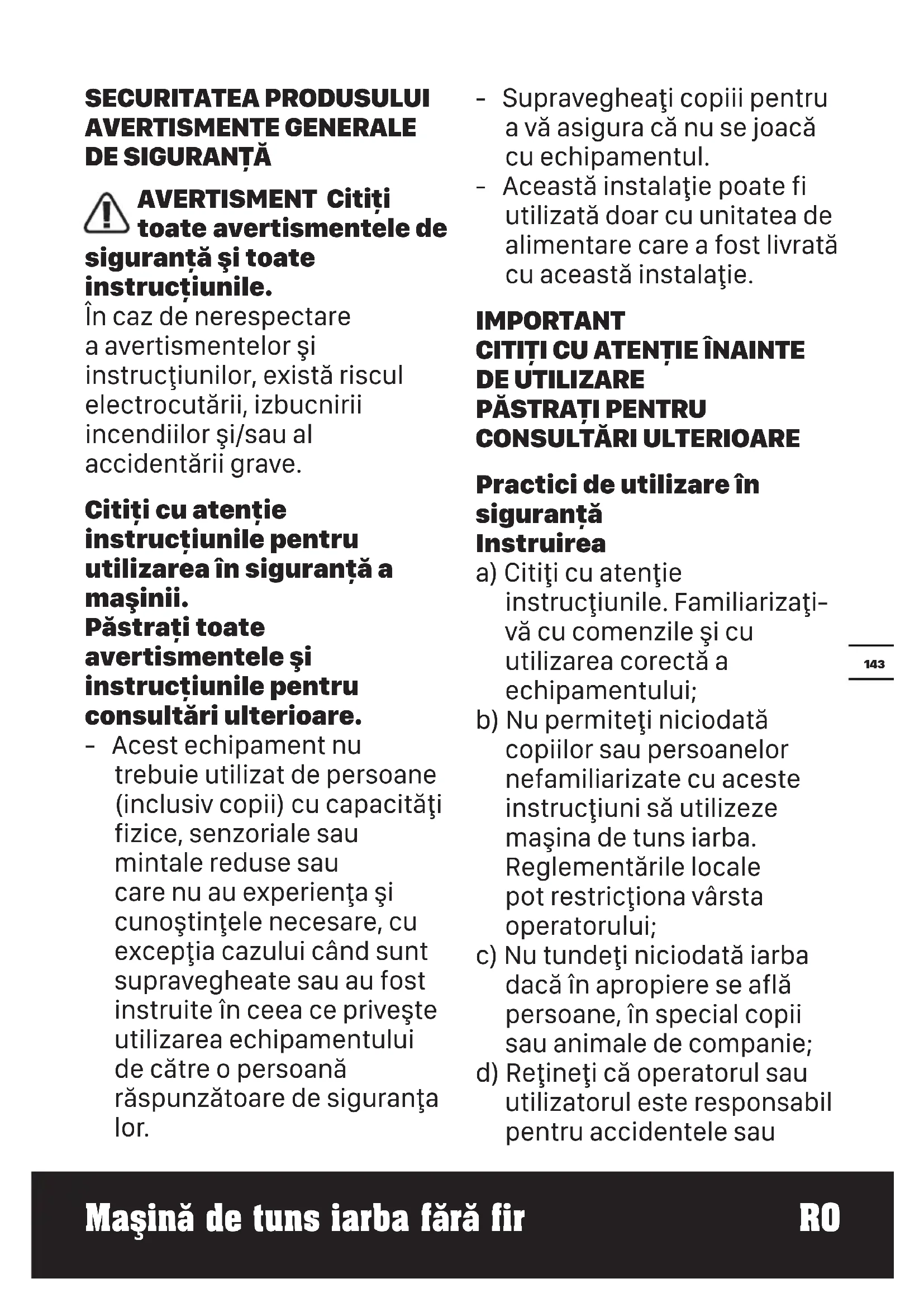

Practici de utilizare în siguranţă Instruirea a) Citiţi cu atenţie instrucţiunile. Familiarizaţi- vă cu comenzile şi cu utilizarea corectă a echipamentului; b) Nu permiteţi niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucţiuni să utilizeze maşina de tuns iarba. Reglementările locale pot restricţiona vârsta operatorului; c) Nu tundeţi niciodată iarba dacă în apropiere se află persoane, în special copii sau animale de companie; d) Reţineţi că operatorul sau utilizatorul este responsabil pentru accidentele sau144 0DüLQăGHWXQVLDUEDIăUăILU 52 pericolele care implică alte persoane sau proprietatea acestora. Pregătirea a) În timp ce tundeţi iarba, purtaţi întotdeauna încălţăminte solidă şi pantaloni lungi. Nu acţionaţi echipamentul cu picioarele goale sau cu sandale; b) Inspectaţi cu atenţie zona în care va fi utilizat echipamentul şi îndepărtaţi toate obiectele care pot fi proiectate de către maşină; c) Înainte de utilizare, inspectaţi întotdeauna vizual lamele, şuruburile de lamă şi ansamblul de cuţite pentru a vă asigura că nu sunt uzate sau deteriorate. Înlocuiţi toate lamele şi şuruburile deteriorate sau uzate pentru a menţine echilibrarea maşinii.; Înlocuiţi etichetele deteriorate sau ilizibile. Funcţionarea a) Operaţi maşina doar la lumina zilei sau la o lumină artificială puternică; b) Evitaţi utilizarea echipamentului pe iarbă udă, dacă acest lucru este posibil; c) Acordaţi întotdeauna atenţie atunci când vă deplasaţi pe suprafeţe înclinate; d) Mergeţi, nu alergaţi niciodată; e) În cazul maşinilor rotative cu roţi, tundeţi iarba de-a lungul pantei, niciodată în sus sau în jos; f) Acordaţi atenţie maximă când schimbaţi direcţia pe pante; g) Nu tundeţi iarba pe pante excesiv de abrupte; h) Acordaţi atenţie maximă când vă deplasaţi în marşarier sau când trageţi maşina de tuns iarba către dvs.;

i) Opriţi lama(ele) dacă maşina

de tuns iarba trebuie înclinată pentru transport la traversarea unor suprafeţe fără iarbă şi atunci când transportaţi maşina de tuns iarba la sau de la locul de tuns iarba; j) Nu utilizaţi niciodată maşina de tuns iarba cu dispozitive de protecţie defecte sau fără dispozitivele de siguranţă, de exemplu, deflectoare şi/sau separatoare de iarbă; k) Porniţi cu atenţie motorul145 0DüLQăGHWXQVLDUEDIăUăILU 52 conform instrucţiunilor, cu picioarele la distanţă de lamă; l) Nu înclinaţi maşina de tuns iarba când porniţi motorul, cu excepţia situaţiilor în care maşina de tuns iarba trebuie înclinată pentru a porni. În acest caz, nu înclinaţi maşina mai mult decât este necesar şi ridicaţi numai partea care este la distanţă de operator; m)Nu aşezaţi mâinile sau picioarele în apropierea sau sub piesele rotative. Păstraţi permanent distanţa faţă de orificiul de descărcare; n) Nu atingeţi lamele înainte ca dispozitivul de dezactivare să fie îndepărtat şi ca lamele să se oprească de tot; o) Nu porniţi maşina de tuns iarba când vă aflaţi în faţa orificiului de descărcare. p) Nu transportaţi maşina de tuns iarba când sursa de alimentare funcţionează. q) Opriţi maşina de tuns iarba şi demontaţi dispozitivul de dezactivare. Asiguraţi-vă că toate piesele mobile s-au oprit complet. – de fiecare dată când lăsaţi maşina nesupravegheată, – înainte de eliberarea unui blocaj, – înainte de a controla, curăţa sau lucra cu maşina, – după ce aţi lovit un obiect străin. Verificaţi maşina pentru a detecta eventualele deteriorări şi efectuaţi reparaţiile necesare înainte de a o repune în funcţiune sau de a o utiliza. Dacă maşina de tuns iarba începe să vibreze în mod neobişnuit (verificaţi imediat). – verificaţi-o cu privire la deteriorări. – înlocuiţi sau reparaţi orice piese deteriorate. – verificaţi şi strângeţi orice piese slăbite. Întreţinerea şi depozitarea a) Menţineţi toate piuliţele, bolţurile şi şuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcţionare; b) Controlaţi frecvent ca separatorul de iarbă să nu fie uzat sau deteriorat; c) Pentru siguranţă, înlocuiţi componentele defecte sau uzate. Utilizaţi doar piese de schimb şi accesorii146 0DüLQăGHWXQVLDUEDIăUăILU 52 originale. d) Aveţi grijă în timpul reglării maşinii de tuns iarba pentru a preveni prinderea degetelor între lamele în mişcare şi piesele fixe ale maşinii de tuns iarba.. e) Lăsaţi întotdeauna maşina de tuns iarba să se răcească înainte de a o depozita. f) Când efectuaţi operaţiuni de service asupra lamelor, reţineţi că, deşi sursa de alimentare este oprită, lamele pot fi mişcate în continuare.. AVERTISMENTE DE

SIGURANŢĂ PENTRU ACUMU

LATOR a) Nu demontaţi, deschideţi sau rupeţi celulele sau acumulatorul.

Nu scurtcircuitaţi un acumulator. Nu depozitaţi acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când acumulatorul nu este utilizat, ţineţi-l la distanţă de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii. c) Nu expuneţi acumulatorul la căldură sau foc. Evitaţi depozitarea în lumina directă a soarelui. d) Nu supuneţi acumulatorul la şocuri mecanice. e) În cazul scurgerii acumulatorului, aveţi grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălaţi zona afectată cu apă din belşug şi solicitaţi asistenţă medicală. f) Consultaţi medicul imediat dacă aţi înghiţit o celulă sau un acumulator. g) Menţineţi acumulatorul curat şi uscat. h) Ştergeţi bornele acumulatorului cu o cârpă curată şi uscată dacă se murdăresc.

i) Acumulatorul trebuie

încărcat înainte de utilizare. Consultaţi întotdeauna aceste instrucţiuni şi utilizaţi procedura de încărcare147 0DüLQăGHWXQVLDUEDIăUăILU 52 corectă. j) Nu lăsaţi acumulatorul la încărcat dacă nu îl utilizaţi. k) După perioade extinse de depozitare, poate fi necesară încărcarea şi descărcarea acumulatorului de mai multe ori pentru a obţine performanţe maxime. l) Reîncărcaţi folosind doar încărcătorul specificat de Worx. Nu utilizaţi niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament. m)Nu utilizaţi acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament. n)Nu lăsaţi acumulatorul la îndemâna copiilor. o)Păstraţi documentaţia originală a produsului pentru consultări ulterioare. p) Scoateţi acumulatorul din echipament dacă nu îl utilizaţi. q) Depuneţi acumulatorul la deşeuri în mod corespunzător. r) Nu introduceţi în aparat acumulatoare care provin de la producători diferiţi sau cu capacităţi, dimensiuni sau tipuri diferite. s) Nu scoateţi pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia. t) Ţineţi cont de polaritatea (+) și (–) indicate pe acumulator pentru asigura o utilizare corectă a acestuia. SZIMBÓLUMOK Citiţi manualul de instrucţiuni înainte de utilizarea acestei maşini Instruiţi persoanele aflate în zonă să păstreze distanţa. Aveţi grijă la lamele ascuţite. Lamele continuă să se rotească după oprirea motorului. Îndepărtaţi dispozitivul de dezactivare înainte de lucrările de întreţinere. Bateriile pot intra în circuitul apei, dacă sunt lichidate incorect, fapt ce poate fi periculos pentru ecosistem. Nu lichidaţi deșeurile de baterii la fel ca deșeuri comunale nesortate.148 0DüLQăGHWXQVLDUEDIăUăILU 52 Nu ardeţi Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conţin substanţe periculoase. Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneţi produsele electrice la unităţile de reciclare existente. Consultaţi-vă cu autorităţile locale sau cu distribuitorul pentru sfaturi privind reciclarea. Purtaţi mănuşi de protecţie Deconectaţi acumulatorul de la priza de alimentare înainte de a efectua orice operaţiuni de reglare, service sau întreţinere. Scoateţi cheia A kések a kerti kisgép kikapcsolása után még tovább forognak és sérüléseket okozhatnak. Mielőtt az alkatrészekhez hozzáérne, várja meg, míg a berendezés minden alkatrésze leáll.

• Nu toate accesoriile ilustrate sau descrise sunt incluse în livrarea standard. DATE TEHNICE Tip WG730E WG730E.9 (7- denumirea echipa- mentului, reprezentând Maşină de tuns iarba cu acumulator) WG730E WG730E.9 Tensiune 20 V Max. ** Turaţie nominală fără sarcină 3500 /min Dimensiunea de pe punte 32 cm Diametru de tăiere 30 cm Diametru roată faţă 140 mm Diametru roată spate 160 mm Înălţime de tăiere 30 – 70 mm Poziţii înălţime de tăiere

Capacitate colectare iarbă 30 L Tip acumulator Litiu-ion Timp încărcare (aprox.) 125 mins

Greutate maşină 9.3 kg 8.6 kg149 0DüLQăGHWXQVLDUEDIăUăILU 52 ** Tensiune măsurată în gol. Tensiunea iniţială a bateriei atinge maximum 20 volţi. Tensiunea nominală este de 18 volţi. ACCESORII WG730E WG730E.9 Acumulator (WA3014) 1 / Încărcător (WA3880) 1 / Sac de colectare iarbă 1 Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Alegeţi tipul în funcţie de lucrarea pe care urmează să o efectuaţi. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.

ZGOMOTUL Presiune sonoră ponderată A L

Putere sonoră ponderată A L

Purtaţi echipament de protecţie pentru urechi.

VIBRAŢIILE Vibraţie ponderată tipică a

< 2.5 m/s Marjă de eroare K = 1.5 m/s AVERTISMENT: Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care este utilizată unealta şi materialele tăiate sau găurite. Unealta să fie într-o stare bună şi întreţinută corespunzător. Utilizarea accesoriului corect pentru unealtă, fiind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu- zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Utilizaţi ÎNTOTDEAUNA dălţi, burghie şi lame ascuţite. Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubrifiată (dacă este cazul). Dacă unealta va fi utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Planificaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai multor zile.

NOTĂ: Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni. Destinaţia de utilizare Acest produs este destinat pentru tunderea ierbii în sectorul domestic.

ASAMBLARE Asamblarea barei de ghidare Consultaţi fig. A1,-A4 Asamblarea sacului de colectare a ierbii Consultaţi fig. B1-B3 Asamblarea sacului de colectare a ierbii la maşina de tuns iarba NOTĂ Apăsaţi uşor sacul pentru iarbă pentru a vă asigura de instalarea sa completă. Consultaţi fig. C1, C2 Verificarea stării de încărcare a acumulatorului NOTĂ Fig. D1 se referă numai la acel pachet de acumulatoare care are şi indicator luminos al nivelului de încărcare. Consultaţi fig.D1 Încărcarea acumulatorului Mai multe detalii în ghidul de utilizare al încărcătorului. Consultaţi fig. D2150 0DüLQăGHWXQVLDUEDIăUăILU 52 Fixarea/îndepărtarea acumulatorului Introduceţi cheia de siguranţă înainte de a instala acumulatorul. Consultaţi fig. E1, E2 OPERAŢIUNE Pornire & Oprire Consultaţi fig. F Reglarea înălţimii de tăiere Scoateţi acumulatorul. Întoarceţi mașina de tuns iarba. Apucaţi o roată și trageţi-o sau împingeţi-o înainte. Asiguraţi-vă că o trageţi înainte suficient de departe încât să poată fi deplasată în sus/în jos în suportul roţii. Cu roata în poziţia cea mai înaintată, glisaţi-o în sus sau în jos în poziţia dorită. Repetaţi pașii de mai sus pentru toate cele patru roţi. Asiguraţi-vă că toate cele patru roţi sunt la aceeași înălţime de tăiere. AVERTISMENT! Opriţi, eliberaţi piedica de funcţionare și așteptaţi până când motorul se oprește înainte de a regla înălţimea.. Lamele continuă să se rotească după oprirea maşinii, o lamă în mişcare poate provoca accidentare. Nu atingeţi lamele în mişcare. Consultaţi fig. G1, G2 Indicator umplere sac pentru iarbă Stare goală: clapă plutitoare (a) Stare plină: clapă orizontală (b) Consultaţi fig. H Îndepărtarea/golirea sacului de colectare a ierbii AVERTISMENT! Înainte de utilizare, verificaţi întotdeauna clapeta de siguranţă aflată în apropierea nişei de evacuare. Nu ridicaţi niciodată clapeta de siguranţă dacă maşina de tuns iarba este utilizată fără sacul de colectare a ierbii. Consultaţi fig. I Depozitare Consultaţi fig. J1, J2

1. Cosiţi de-a lungul pantelor, niciodată în sus sau în jos.

Procedaţi cu atenţie maximă când schimbaţi direcţia pep ante. Nu cosiţi pante excesiv de abrupte. Asiguraţi- vă întotdeauna o poziţie stabilă.

2. Când treceţi prin orice zonă de pietriș, eliberaţi mânerul

de balustradă pentru a “OPRIT “ cositorul (lama poate arunca pietre).

3. Setaţi maşina de tuns iarba la înălţimea de tăiere

maximă când cosiţi pe teren accidentat sau cu buruieni înalte. Îndepărtarea a prea multă iarbă o dată poate cauza decuplarea disjunctorului şi oprirea maşinii de tuns iarba.

4. Dacă sacul pentru iarbă este utilizat în sezonul de

creştere rapidă, iarba poate înfunda orificiul de descărcare. Slăbiţi mânerul braţului pentru a “OPRIT “ cositorul și scoateţi cheia de siguranţă. Îndepărtaţi sacul pentru iarbă şi scuturaţi iarba din capătul din spate al sacului. Curăţaţi iarba sau alte resturi care se pot afla în orificiul de descărcare. Reaşezaţi sacul pentru iarbă.

5. În cazul în care cositorul începe să vibreze excesiv,

slăbiţi mânerul braţului pentru a “OPRIT “cositorul și scoateţi cheia de siguranţă. Verificaţi imediat cauza. Vibraţia este un avertisment de pericol. Nu acţionaţi maşina de tuns iarba până la efectuarea unei verificări de service.

TUNSE Mărimea suprafeţei tunse poate fi influenţată de câţiva factori, cum sunt înălţimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii și densitatea ierbii. Pornirea și oprirea prea frecventă a mașinii de tuns gazon în cursul operaţiei de tundere a gazonului cauzează în plus micșorarea suprafeţei tunse. Raportul între condiţiile de tundere și mărimea suprafeţei tunse este descris în tabelul de mai jos. Înălţimea de tăiere Suprafaţa tunsă (maximă) Tăiaţi 7 cm până la 5 cm 200 m

1) Vă recomandăm să efectuaţi tunderea gazonului la

intervale scurte, pentru a putea umbla în tempoul normal și a nu porni/opri prea frecvent mașina de tuns gazon în cursul lucrului.

2) Vă rugăm să asiguraţi întotdeauna utilizarea simultană

a două acumulatoare încărcate complet să și tundeţi întotdeauna maximum la 1/3 din înălţimea gazonului pentru a fi asigurată puterea optimă a mașinii de tuns gazon.

3) În cazul cosirii ierbii înalte, umblaţi încet, pentru a se

asigura o cosire mai eficientă și evacuarea reglementară a ierbii cosite.

4) Evitaţi cosirea ierbii umede, deoarece aceasta s-ar lipi pe

partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea fi captată corect și evacuată.151 0DüLQăGHWXQVLDUEDIăUăILU 52

5) În cazul unui gazon nou sau des, alegeţi o înălţime de

tundere mai mare, prelungind astfel durata de utilizare a bateriei. ÎNTREŢINEREA AVERTISMENT: Opriţi mașina de tuns gazonul, scoateţi cheia de siguranţă și bateriile înainte de a scoate sacul de colectare a ierbii. NOTĂ: Pentru asigurarea unei durate de funcţionare prelungite şi fiabile, efectuaţi următoarele proceduri de întreţinere în mod regulat. Verificaţi existenţa unor defecte evidente, cum ar fi o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Verificaţi ca dispozitivele de protecţie şi capacele să nu fie deteriorate şi să fie ataşate corect pe maşina de tuns iarba. Efectuaţi lucrările de întreţinere şi reparaţiile necesare înainte de acţionarea maşinii de tuns iarba. Dacă maşina de tuns iarba se defectează în ciuda întreţinerii normale, contactaţi linia de asistenţă pentru clienţi.

PĂSTRAŢI LAMA ASCUŢITĂ PENTRU O PERFORMANŢĂ DE COSIRE OPTIMĂ. O LAMĂ TOCITĂ NU TAIE IARBA CORECT ŞI NU ACOPERĂ CU UN STRAT PROTECTOR ÎN MOD ADECVAT. PURTAŢI OCHELARI DE PROTECŢIE ADECVAŢI ÎN TIMPUL ÎNDEPĂRTĂRII, ASCUŢIRII ŞI INSTALĂRII LAMEI. ASIGURAŢI ÎNDEPĂRTAREA CHEII DE SIGURANŢĂ ȘI A BATERIILOR. Ascuţirea lamei de două ori în timpul sezonului de cosire este suficientă de obicei, în circumstanţe normale. Nisipul cauzează tocirea rapidă a lamei. Dacă gazonul conţine sol nisipos, poate fi necesară ascuţirea mai frecventă. ÎNLOCUIŢI IMEDIAT LAMA ÎNDOITĂ SAU DETERIORATĂ.

1. Asiguraţi-vă de menţinerea echilibrului lamei.

2. Ascuţiţi lama la unghiul de tăiere iniţial.

3. Ascuţiţi marginile de tăiere de pe ambele capete ale

lamei, îndepărtând cantităţi egale de material de pe ambele capete. NOTĂ:

1. Asiguraţi-vă că aţi oprit maşina de tuns iarba.Scoateţi

2. Aşezaţi maşina în modul vertical de depozitare.

PENTRU ASCUŢIREA LAMEI ÎN MENGHINĂ (Consultaţi fig. K)

1. Înainte de a scoate lama, eliberaţi mânerul mânerului,

lama s-a oprit și cheia de siguranţă a fost scoasă.

2. Îndepărtaţi lama de pe maşina de tuns iarba. Vedeţi

instrucţiunile pentru îndepărtarea şi ataşarea lamei.

3. Fixaţi lama K-1 în menghină K-2.

4. Purtaţi ochelari de protecţie şi aveţi grijă să nu vă tăiaţi.

5. Piliţi cu atenţie marginile de tăiere ale lamei cu o pilă

fină K-3 sau cu o piatră de ascuţit.

6. Verificaţi echilibrul lamei. Vedeţi instrucţiunile pentru

7. Reaşezaţi lama pe maşina de tuns iarba şi strângeţi

ferm. Consultaţi instrucţiunile de mai jos. ECHILIBRAREA LAMEI (Consultaţi fig. L) Verificaţi echilibrul lamei prin amplasarea orificiului central al lamei N-1 în mânerul unui cui unei şurubelniţe N-2, fixată orizontal într-o menghină N-3. Dacă oricare capăt al lamei se roteşte în jos, piliţi acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt. ÎNTREŢINEREA LAMEI (Consultaţi fig. M1, M2) Înlocuiţi lama de după 50 de ore de cosit sau după 2 ani, oricare situaţie survine prima – indiferent de stare. Urmaţi aceste proceduri pentru îndepărtarea şi înlocuirea lamei. Aveţi nevoie de mănuşi de grădinărit (nu sunt furnizate) şi de o cheie pentru piuliţe (nu este furnizată) pentru îndepărtarea lamei. Asiguraţi-vă că bateriile și cheia de siguranţă nu sunt instalate. Așezaţi un bloc de lemn între lama și puntea mașinii de tuns gazonul pentru a împiedica rotirea lameişi deşurubaţi piuliţa lamei în sens contrar acelor de ceasornic, utilizând cheia pentru piuliţe. Scoateţi lama şi montaţi una nouă pe şurubul lamei. Asiguraţi-vă că lama este poziţionată corect şi apoi strângeţi ferm şurubul. DEPOZITAREA (Consultaţi fig. J1 şi J2) Opriţi mașina de tuns gazonul și îndepărtaţi întotdeauna cheia de siguranţă și bateriile.Curăţaţi bine exteriorul maşinii utilizând o perie moale şi o cârpă. Nu utilizaţi apă, solvenţi sau substanţe de lustruit. Îndepărtaţi toată iarba şi resturile, în special din fantele de ventilaţie. Răsturnaţi maşina pe o parte şi curăţaţi zona lamei. Dacă iarba tunsă este acumulată în zona lamei, îndepărtaţi-o cu un obiect din plastic sau lemn. Depozitaţi maşina într-un loc uscat. Nu amplasaţi alte obiecte pe maşină.

ÎNCONJURĂTOR Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclaţi acolo unde există instalaţii de reciclare. Consultaţi autorităţile locale sau vânzătorul pentru recomandări privind reciclarea.152 0DüLQăGHWXQVLDUEDIăUăILU 52

Mașina de tuns gazonul nu funcţionează când este activată piedica de funcţionare. A. Verificaţi dacă cheia de siguranţă a fost instalată și strânsă până la capăt și dacă butonul de blocare a siguranţei este apăsat complet. B. Eliberaţi piedica de funcţionare pentru a opri mașina de tuns gazonul. Scoateţi cheia de siguranţă și bateriile, răsturnaţi maşina şi verificaţi dacă lama se poate roti liber. Dacă lama este blocată, duceţi maşina la un service autorizat. Lama trebuie să se rotească liber. C. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED- ului verde.

2. Motorul se opreşte în

timpul operaţiunii de tuns iarba. A. Eliberaţi piedica de funcţionare pentru a opri mașina de tuns gazonul. Scoateţi cheia de siguranţă și bateriile, răsturnaţi maşina de tuns iarba şi verificaţi dacă lama se poate roti liber. Dacă lama este blocată, duceţi maşina la un service autorizat. Lama trebuie să se rotească liber. B. Ridicaţi roţile până la cea mai înaltă poziţie de tăiere şi porniţi maşina. C. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED- ului verde. D. Evitaţi suprasolicitarea maşinii. Reduceţi capacitatea de tăiere a ierbii prin împingerea mai înceată a maşinii sau măriţi înălţimea de tăiere. Sau efectuaţi ambele corecţii.

3. Maşina de tuns iarba

funcţionează, dar performanţa de tundere este nesatisfăcătoare sau nu poate tunde toată iarba. A. Acumulatorul a fost încărcat complet? Conectaţi încărcătorul şi aşteptaţi aprinderea LED- ului verde. B. Eliberaţi piedica de funcţionare pentru a opri mașina de tuns gazonul. Scoateţi cheia de siguranţă și bateriile. Răsturnaţi maşina şi verificaţi următoarele: tăişul lamei – păstraţi lama ascuţită. Verificaţi şi destupaţi glisiera maşinii. C. Înălţimea roţii nu trebuie să fie niciodată prea mică din cauza stării gazonului. Măriţi înălţimea de tăiere.

4. Împingerea maşinii

de tuns iarba este foarte dificilă. A. Măriţi înălţimea de tăiere pentru a reduce frecarea dintre puntea inferioară şi iarbă. Verificaţi rotirea liberă a fiecărei roţi.

iarba este anormal de zgomotoasă şi vibrează. A. Eliberaţi piedica de funcţionare pentru a opri mașina de tuns gazonul. Scoateţi cheia de siguranţă și bateriile. Răsturnaţi maşina pe o parte şi verificaţi lama de tăiere pentru a vă asigura că nu este îndoită sau deteriorată. Dacă lama prezintă deteriorări, înlocuiţi-o cu o lamă de rezervă. Dacă partea de jos a punţii inferioare este deteriorată, trimiteţi/ duceţi maşina la un service autorizat. B. Dacă lama nu prezintă niciun semn vizibil de deteriorare, dar maşina de tuns continuă să vibreze: Eliberaţi piedica de funcţionare pentru a opri mașina de tuns gazonul. Scoateţi cheia de siguranţă și bateriile . Rotiţi lama cu 180 de grade şi fixaţi-o din nou. Dacă maşina continuă să vibreze şi acum, trimiteţi maşina la un service autorizat.

6. LED-ul încărcătorului

acumulatorului este stins. A. Verificaţi conectarea ştecherului. B. Înlocuiţi încărcătorul.

7. LED-ul încărcătorului

acumulatorului nu vrea să ardă cu lumină verde. A. Acumulatorul trebuie verificat. Duceţi-l la un service autorizat.153 0DüLQăGHWXQVLDUEDIăUăILU 52

8. Maşina de tuns iarba

nu reuşeşte să colecteze firele de iarbă tăiate cu ajutorul sacului de colectare a ierbii. A. Scoateţi placa de acoperire când utilizaţi sacul. B. Glisiera s-a înfundat. Eliberaţi piedica de funcţionare pentru a opri mașina de tuns gazonul. Scoateţi cheia de siguranţă și bateriile. Curăţaţi glisiera de firele de iarbă tăiate. C. Prea multă iarbă tăiată. Măriţi înălţimea de tăiere prin înălţarea roţilor deoarece astfel scurtaţi lungimea de tăiere. D. Sacul este plin. Goliţi sacul mai des.

9. La curăţarea terenului

există decupaje vizibile. A. Prea multă iarbă tăiată. Măriţi înălţimea de tăiere prin înălţarea roţilor deoarece astfel scurtaţi lungimea de tăiere. Nu tăieţi mai mult de 1/3 din lungimea totală a firelor. B. Verificaţi tăişul lamei. Păstraţi întotdeauna lama ascuţită.

10. Durată de funcţionare

scăzută sau redusă după mai multe utilizări. A. Trimiteţi/duceţi maşina la un service autorizat – s-ar putea să aibă mevoie de un acumulator nou.

11. LED-ul încărcătorului

acumulatorului pâlpâie cu lumină roşie şi acumulatorul nu poate fi încărcat. A. În timpul unei reîncărcări neîntrerupte acumulatorul se poate supraîncălzi. Scoateţi acumulatorul din încărcător şi aşteptaţi până se răceşte la o temperatură de maxim 42°Csau la una mai scăzută de atât.

CONFORMITATE Noi, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany În numele Positec declarăm că produsul Descriere Maşină de cosit iarba fără cordon Worx TIp WG730E WG730E.9 (7 - denumirea echipamentului, reprezentând Maşină de tuns iarba cu acumulator) Funcţie tunderea ierbii Este conform cu următoarele Directive, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC modificată prin 2005/88/EC 2000/14/EC modificată prin 2005/88/EC Procedură de evaluare a conformităţii conformă cu Anexa VI Nivel de putere sonoră măsurat 94.9 dB(A) Nivel de putere sonoră garantat declarat 96 dB(A) Organismul notificat implicat Nume: Intertek, Deutschland GmbH(organism notificat 0905) Adresa:Stangenstraße 1, 70771 LEINFELDEN- ECHTERDINGEN Standardele sunt conforme cu, EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Persoana autorizată să compileze fişierul tehnic, Denumire Marcel Filz Adresă Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2021/1/4 Allen Ding Adjunct Inginer şef, Testare si certificare Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China154 %H]GUiWRYiWUDYQtVHNDĀND
