MANUAL DE USUARIO WG730E WORX

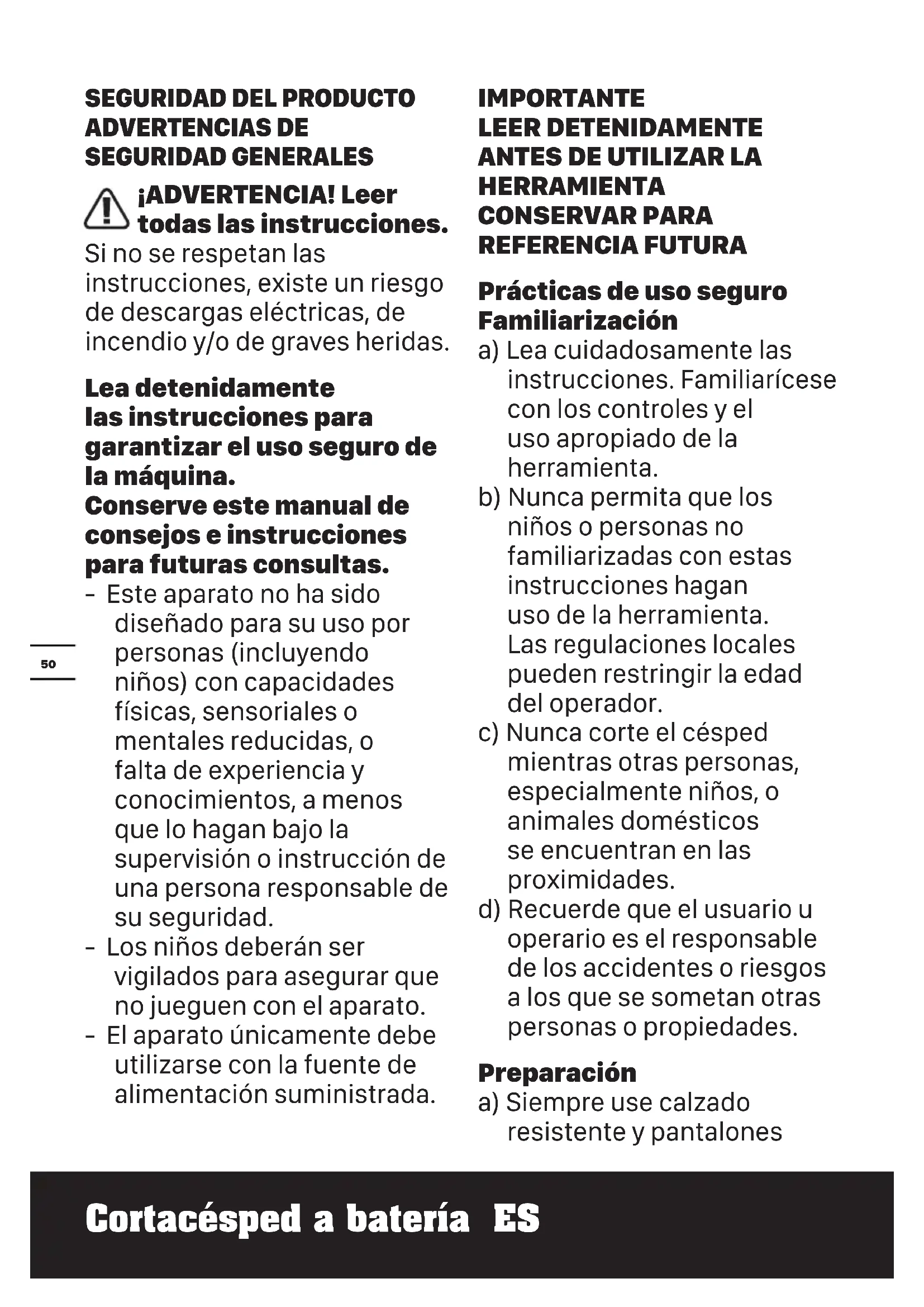

SEGURIDAD DEL PRODUCTO ADVERTENCIAS DE SEGURIDAD GENERALES

¡ADVERTENCIA! Leer todas las instrucciones.

Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas.

Lea detenidamente las instrucciones para garantizar el uso seguro de la máquina. Conserve este manual de consejos e instrucciones para futuras consultas.

- Este aparato no ha sido diseñado para su uso por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, a menos que lo hagan bajo la supervisión o instrucción de una persona responsable de su seguridad.

• Los niños deberán ser vigilados para asegurar que no jueguen con el aparato.
• El aparato únicamente debe utilizarse con la fuente de alimentación suministrada.

IMPORTANTE LEER DETENIDAMENTE ANTES DE UTILIZAR LA HERRAMIENTA CONSERVAR PARA REFERENCIA FUTURA

Prácticas de uso seguro Familiarización

a) Lea cuidadosamente las instrucciones. Familiarícese con los controles y el uso apropiado de la herramienta.
b) Nunca permita que los niños o personas no familiarizadas con estas instrucciones hagan uso de la herramienta. Las regulaciones locales pueden restringir la edad del operador.
c) Nunca corte el césped mientras otras personas, especialmente niños, o animales domésticos se encuentran en las proximidades.
d) Recuerde que el usuario u operario es el responsable de los accidentes o riesgos a los que se sometan otras personas o propiedades.

Preparación

a) Siempre use calzado resistente y pantalones

largos cuando efectúe el corte de césped. No utilice la herramienta cuando esté descalzo o use sandalias.

b) Inspeccione bien toda la zona en la que desee utilizar el equipo, y retire todos los objetos que pudieran ser lanzados por la máquina;
c) Antes del uso, siempre examine visualmente la herramienta a fin de comprobar que las cuchillas, los pernos de las cuchillas y la unidad de corte no estén desgastados o dañados. A fin de evitar posibles desequilibrios, las cuchillas y los pernos desgastados o dañados deben ser reemplazados por juegos completos; Sustituya las etiquetas dañadas o ilegibles.

Funcionamiento

a) Trabaje únicamente de día o con buena luz artificial.
b) Cuando sea posible, evite manejar la herramienta sobre césped mojado.
c) Asegúrese de no perder el equilibrio en las pendientes.
d) Camine, no corra;
e) En máquinas giratorias con ruedas, corte en

dirección perpendicular a la pendiente, nunca hacia arriba y hacia abajo;

f) Observe extrema precaución al cambiar de dirección en las pendientes.
g) No trabaje sobre pendientes excesivamente empinadas.
h) Tenga mucho cuidado al invertir la marcha de la herramienta o al desplazarla hacia Ud.
i) Detenga la/s cuchilla/s en los casos en que la herramienta deba ser inclinada para el transporte, o para atravesar superficies donde no hay césped, o al transportar la herramienta a y desde el área a cortar.
j) Nunca utilice la herramienta con protectores defectuosos, o sin los dispositivos de seguridad en su lugar, por ejemplo deflectores y/o colectores de césped.
k) Encienda el motor según las instrucciones y con los pies bien alejados de la/s cuchilla/s.
I) No incline la herramienta para encender el motor, a menos que la misma requiera de ello para arrancar. En este caso,

no la incline más de lo absolutamente necesario y levante únicamente la parte que está más alejada del operador.

m) No coloque manos ni pies cerca o bajo las piezas en rotación. En el caso de cortadoras rotatorias de césped, no se acerque a la abertura de descarga en ningún momento.

n) No toque la cuchilla antes de quitar el dispositivo de desactivación. Las cuchillas deben haberse detenido por completo;

o) No arranque el cortacésped cuando esté de pie frente a la apertura de descarga.

p) No transporte el cortacésped mientras la fuente de alimentación está funcionando.

q) Pare el cortacésped y extraiga el dispositivo de desactivación. Asegúrese de que todas las partes movibles se han detenido completamente.

- si se deja la máquina desatendida,

- antes de eliminar una obstrucción,

- antes de realizar comprobaciones,

operaciones de limpieza o trabajar con la máquina,

• Después de chocar con un objeto extraño. Examine la herramienta para comprobar si hay daño y repare si es necesario. Si comienza a vibrar en forma anormal (verifique inmediatamente)
• Inspeccione daños.
• Sustituya o repare cualquier parte dañada.
• Compruebe y apuntale cualquier parte aflojada.

Mantenimiento y almacenamiento

a) Mantenga tuercas, pernos y tornillos ajustados para cerciorarse de que la herramienta está en condiciones seguras de trabajo n;
b) Verifique periódicamente el colector de césped para comprobar si hay desgaste o deterioro;
c) Para su seguridad, reemplace las piezas gastadas o dañadas. Utilice solamente partes sustituibles y accesorios genuinos.
d) Tenga cuidado durante el ajuste de la máquina

para evitar que sus dedos queden atrapados entre las cuchillas móviles y las partes fijas de la máquina.

e) Deje que el cortacésped se enfríe antes de guardarlo.
f) Cuando revise las cuchillas tenga en cuenta que aunque la fuente de alimentación esté apagado, las cuchillas pueden aún moverse.

ADVERTENCIAS DE SEGURIDAD PARA LA BATERÍA

a) No desmonte, abra o destruya las pilas o las baterías recargables.
b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos.

Cuando la batería no esté siendo utilizada, manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.

c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol.
d) No exponga las baterías a impactos mecánicos.
e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.
f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería.
g) Mantenga las baterías limpias y secas.
h) Limpie los bornes de la batería con un paño limpio si se ensucian.
i) Cargue la batería antes de utilizarla. Consulte siempre estas instrucciones y aplique el procedimiento de carga

adecuado.

j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice.

k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento.

I) Recargue solo con el cargador indicado por Worx. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo.

m) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato.

n) Mantenga la batería fuera del alcance de los niños.

o) Conserve la documentación original del producto por si tuviera que consultarla en otro momento.

p) Extraiga la batería del aparato cuando no lo utilice.

q) Deshágase del producto correctamente.

r) No se deben mezclar pilas de diferentes fabricantes, capacidad, tamaño o tipo en un mismo dispositivo.
s) Las pilas no se deben quitar del embalaje original hasta que se vayan a utilizar.
t) Se deben observar y respetar las marcas positiva (+) y negativa (−) de la pila.

SÍMBOLOS

	Lea cuidadosamente el manual del usuario y cerciórese de entender todos los controles y la función que cumple cada uno
	Mantenga alejados a los visitantes.
	Tenga cuidado con las cuchillas. Las cuchillas continúan rotando después de apagar el motor. Extraiga el enchufe de la toma de suministro eléctrico antes de realizar operaciones de mantenimiento.
	Si no se eliminan correctamente, las baterías podrían interferir en el ciclo del agua, una situación que pondría en riesgo el ecosistema. Por este motivo, las baterías no deben eliminarse junto con los residuos municipales sin clasificar.
	No incinerar
Li-Ion	Batería de iones de litio. Este producto tiene una marca que lo designa para la recogida selectiva, junto con otras pilas y baterías. Una vez recogido, se reciclará o se desmontará con el fin de reducir el impacto en el medioambiente. Las baterías contienen sustancias peligrosas y pueden ser perjudiciales para el medioambiente y para la salud de las personas.
	Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos.
	Utilizar guantes de protección
	Antes de realizar cualquier trabajo de ajuste, reparación o mantenimiento, desenchufe la batería de la toma.
	Extraiga la llave
STOP	La cuchilla continúa rotando después de apagar la máquina. Espere hasta que todos los componentes de la misma se hayan detenido antes de tocarlos.

LISTA DE COMPONENTES

1. BOTÓN DE BLOQUEO DE SEGURIDAD

2. ASIDERO DE FIJACIÓN

3. ASIDERO SUPERIOR

4. MANDO DEL ASIDERO, SUPERIOR

5. ASIDERO DE BOLSA

6. ALETA DE SEGURIDAD

7. BOLSA DE RECOGIDA DE CÉSPED

8. MANDO DEL ASIDERO, INFERIOR

9. ASIDERO DE TRASPORTE

10. CUBIERTA DEL GRUPO DE BATERÍAS

11. INDICADOR DE BOLSA DE CÉSPED

12. ASIDERO INFERIOR

13. GRUPO DE BATERÍAS* (VER FIG. E1)

14. LLAVE DE SEGURIDAD (VER FIG. E1)

15. PERNO DE CUCHILLAS (VER FIG. M1)

16. CUCHILLA (VER FIG. M1)

*Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.

DATOS TÉCNICOS

Modelo WG730E WG730E.9(7 - denominaciones de maquinaria, representantes de Cortacésped sin cables)

	WG730E WG730E.9
Potencia nominal 20V	--- Max.**
Velocidad sin carga 3500 /min
Diámetro de la plataforma	32 cm
Diámetro de corte	30 cm
Diámetro de la rueda delantera	140 mm
Diámetro de la rueda trasera	160 mm
Altura de corte	30 – 70 mm
Posiciones de altura de corte	3
Capacidad de colección de césped	30 L
Tipo de batería Litio
Tiempo de carga (aprox.) 125 mins		/
Peso de la máquina 9.3 kg 8.6 kg

**Voltaje medido sin carga. El voltaje inicial máximo de la batería es de 20 voltios. El voltaje nominal es de 18 voltios.

ACCESORIOS

	WG730E	WG730E.9
Batería (WA3014) 1/
Cargador (WA3880) 1/
Bolsa de recolección de hierba	1

Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta. Elija los accesorios de acuerdo con el trabajo que pretende realizar. Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.

INFORMACIÓN SOBRE EL RUIDO

Nivel de presión acústica de ponderación	L_pA = 81.3 dB(A)
K_pA 3.0 dB (A)
Nivel de potencia acústica de ponderación	L_wA = 94.9 dB(A)
K_wA	1.0 dB (A)
Utilice protección auditiva.

INFORMACIÓN SOBRE LAS VIBRACIONES

Frecuencia de vibración típica a	_h < 2.5 m/s^2
Incertidumbre K = 1.5 m/s ^2

ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría ser distinto al valor declarado dependiendo de la forma en que se use la herramienta según las condiciones siguientes, y otras variaciones sobre el uso de la herramienta:

El modo de uso de la herramienta y los materiales que se cortan o perforan.

El estado general y las condiciones de mantenimiento de la herramienta.

La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y en buenas condiciones. La firme sujeción de las empuñaduras y la utilización de accesorios antivibración.

El uso de la herramienta conforme a su diseño y estas instrucciones.

Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza correctamente.

ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del ciclo de uso, como los tiempos durante los que la

herramienta está apagada o el tiempo que está funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de exposición durante el periodo completo de trabajo.

Cómo minimizar el riesgo de exposición a la vibración.

Utilice SIEMPRE cinceles, brocas y cuchillas afiladas.

Mantenga esta herramienta de acuerdo con estas

instrucciones y bien lubricada (si es necesario).

Si la herramienta se utiliza regularmente, invierta en accesorios antivibración.

Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.

INSTRUCCIONES DE

FUNCIONAMIENTO

NOTA: Antes de utilizar la herramienta, lea detenidamente el manual de instrucciones

Utilización reglamentaria

Este producto ha sido proyectado para utilizarse en el área doméstica.

ACCIÓN ILUSTRACIÓN
MONTAJE
Montaje de la barra del mango Véase la hierba	fig.A1-A4
Montaje de la bolsa de recolección de hierba	Véase la fig.B1-B3
Montaje de la bolsa de recolección de hierba en el cortacéspedNOTA:Presione ligeramente la bolsa para pasto para asegurarse de que se encuentra completamente instalada.	Véase la fig.C1, C2
Comprobación del nivel de carga de la bateríaNOTA:La Fig. D1 solo es aplicable a la batería con indicador de la batería.	Véase la fig.D1
Cargar la bateríaEncontrará más información en el manual del cargador.	Véase la fig.D2
Instalar/extraer la batería Véase la fig.	E1, E2
FUNCIONAMIENTO
Arranque & Parada Véase la fig.F
Ajuste de la altura de corteRetirar el grupo de baterías. Voltearla segadora. Agarrar una rueda ytirar o empujar de ella hacia delante.Asegurarse de tirar de ella hacadelante suficientemente como parase pueda subir/bajar en la escuadrade rueda. Con la rueda su posiciónmás adelantada, deslizarla arriba oabajo hasta la posición que se desee.Repetir los pasos anteriores para lascuatro ruedas. Asegurarse de que lascuatro ruedas estén a la misma alturade corte.¡ADVERTENCIA!Parar, liberarel fiador de funcionamientoy esperar a que el motor sedetenga antes de ajustar la altura.Las cuchillas continuarán girandodespués de apagar la máquina. Unacuchilla en movimiento podría causaruna lesión. No toque las cuchillas enmovimiento.	Véase la fig.G1, G2
Indicador de llenado del saco decéspedSaco vacío: aleta flotante (a)Saco lleno: aleta descendida (b)
Desmontaje y vaciado de la bolsa derecolección de hierba¡ADVERTENCIA! Compruebesiempre que la tapa deseguridad cierre la salida de descargaantes del uso. No levante nunca latapa de seguridad cuando se estéutilizando el cortacésped sin la bolsade hierba instalada.
Almacenamiento Véase la fig.	J1,J2

SUGERENCIAS DE CORTE

ATENCIÓN: INSPECCIONE SIEMPRE EL ÁREA EN LA QUE DESEE UTILIZAR EL CORTACÉSPED Y RETIRE TODAS LAS PIEDRAS, RAMAS, CABLES, HUESOS Y DEMÁS RESIDUOS QUE PUDIERAN SER LANZADOS POR LA CUCHILLA GIRATORIA.

1. En las pendientes, corte en dirección perpendicular, nunca hacia arriba y hacia abajo. Extreme la precaución al cambiar de dirección en las pendientes. No corte sobre pendientes excesivamente pronunciadas. Mantenga siempre un apoyo firme.
2. Suelte el mango de la fianza para apagar la cortadora cuando cruce cualquier área con gravas (la cuchilla podría arrojar piedras).
3. Coloque el cortacésped en el punto de corte más alto si

desea cortar sobre suelos altos. Cortar demasiada hierba de una vez podría hacer saltar el interruptor de circuito y detener el cortacésped.

1. Si se utiliza una bolsa de hierba durante la temporada de crecimiento rápido, la hierba podría tender a atascarse en la abertura de descarga. Suelte el mango de la fianza para apagar el cortacésped y retire la llave de seguridad. Extraiga la bolsa de hierba y sacuda la hierba para acumularla en la parte trasera de la bolsa. Limpie también la hierba y demás residuos que pudieran haberse acumulado en la abertura de descarga. Cambie la bolsa de hierba.
2. Si el cortacésped comienza a vibrar de manera anormal, suelte el mango de la fianza para apagar el cortacésped y retire la llave de seguridad. Extraiga la llave de seguridad. Compruebe la causa inmediatamente. La vibración suele ser señal de problemas. No utilice el cortacésped hasta realizar una comprobación del sistema.
3. SIEMPRE LIBERE EL MANGO DE LA FIANZA PARA APAGAR EL CORTACÉSPED Y QUITE LA LLAVE DE SEGURIDAD AL DEJARLA SIN ATENDER AUNQUE SEA POR UN CORTO PERÍODO DE TIEMPO.

ZONA DE CORTE

La zona de corte puede verse afectada por varios factores, como la altura de corte, la humedad y la longitud y la densidad de la hierba. Además, encender y apagar el cortacésped demasiadas veces durante el funcionamiento también podría reducir la zona de corte.

En la siguiente tabla se indica la relación entre el estado de la hierba y la zona de corte.

Altura del corte Zona de corte (máximo)
Corte de 7 cm a 5 cm 200 m	^2

CONSEJOS:

1) Se recomienda incrementar la frecuencia de corte del césped, andar a velocidad normal y no encender y apagar el cortacésped demasiadas veces durante el funcionamiento.
2) Para lograr el mejor rendimiento, asegúrese de que se utilicen simultáneamente dos baterías completamente cargadas y corte siempre 1/3 o menos de la altura de la hierba.
3) Ande lentamente para cortar la hierba larga, con el fin de mejorar la efectividad del corte y permitir que los restos se descarguen correctamente.
4) No corte la hierba cuando esté mojada, ya que se adheriría a la parte inferior y los restos no podrían recogerse o descargarse correctamente.
5) Puede aumentarse la altura de corte para cortar hierba nueva o gruesa, y alargar así la duración de la batería.

MANTENIMIENTO

ADVERTENCIA: Detener la segadora, retirar la llave de seguridad y las baterías antes de retirar la bolsa de ida de césped.

ATENCIÓN: Para asegurarse de un servicio prolongado

y confiable, realice regularmente los siguientes procedimientos de mantenimiento. Verifique si hay defectos obvios tales como una cuchilla suelta, fuera de lugar o dañada, accesorios sueltos y componentes desgastados o dañados. Compruebe que las cubiertas y guardas protectoras no se hayan dañado y estén correctamente unidas a la cortadora de césped. Realice todo mantenimiento o reparación necesarios antes de utilizar la cortadora de césped. Si a pesar del mantenimiento regular la cortadora llegara a presentar fallas, por favor llame a nuestra línea de ayuda al cliente para asesoramiento.

AFILAR LA CUCHILLA

MANTENGA LAS CUCHILLAS AFILADAS PARA CONSEGUIR EL MEJOR RENDIMIENTO DEL CORTACÉSPED. A UTILICE PROTECCIÓN OCULAR AL DESINSTALAR, AFILAR E INSTALAR LA CUCHILLA. ASEGURARSE DE QUE LA LLAVE DE SEGURIDAD y LAS BATERÍAS estén QUITADAS.

Afilar la cuchilla dos veces durante una sesión de corte suele ser suficiente en circunstancias normales. La arena hace que la cuchilla se desafile rápidamente. Si el suelo de su jardín es arenoso, necesitará afilar las cuchillas con más frecuencia. CAMBIE INMEDIATAMENTE LAS CUCHILLAS SI ESTÁN DOBLADAS O DETERIORADAS.

AL AFILAR LA CUCHILLA

1. Asegúrese de que la cuchilla permanece equilibrada.
2. Afile la cuchilla con el ángulo de corte original.
3. Afile los bordes de corte a ambos extremos de la cuchilla, retirando cantidades iguales de material de ambos bordes.

NOTA:

1. Asegúrese de que el cortacésped esté apagado.Retirar la llave y las baterías.
2. Coloque el cortacésped en el modo de almacenamiento vertical.

PARA AFILAR LA CUCHILLA EN UN TORNO (Véase la fig. K)

1. Asegúrese de que se ha solstado el mango de la fianza, la cuchilla se ha detenido y se ha quitado la llave de seguridad antes de retirar la cuchilla.
2. Extraiga la cuchilla del cortacésped. Consulte las instrucciones para desinstalar e instalar la cuchilla.
3. Fije la cuchilla K-1 en un torno K-2.
4. Utilice gafas de seguridad y tenga cuidado de no cortarse.
5. Afile con cuidado los bordes de corte de la cuchilla con un diente fino K-3 o una piedra de afilado.
6. Compruebe que la cuchilla esté equilibrada. Consulte las instrucciones para equilibrar la cuchilla.
7. Vuelva a colocar la cuchilla en el cortacésped y fijela firmemente. Consulte las instrucciones siguientes.

EQUILIBRAR LA CUCHILLA (Véase la fig. L)

Compruebe que la cuchilla se encuentre equilibrada colocando el orificio central de la cuchilla L-1 sobre un destornillador L-2 sostenido horizontalmente en un torno L-3. Si alguno de los extremos de la cuchilla gira hacia abajo, afile ese extremo. La cuchilla se encuentra equilibrada correctamente cuando no cae ningún extremo.

MANTENIMIENTO DE LAS CUCHILLAS (Véase la fig. M1, M2)

Cambie la cuchilla después de 50 horas de corte o 2 años, lo que ocurra antes, independientemente de la condición de las mismas.

Siga el procedimiento siguiente para extraer y reemplazar

la cuchilla. Necesitará guantes de jardín (no suministrados) y una llave (no suministrada) para extraer la cuchilla. Asegurarse de que la llave y las baterías no estén instaladas. Calzar un bloque de madera entre la cuchilla y la cubierta de la segadora para impedir que la cuchilla gire y desenrosque el perno de la cuchilla hacia la izquierda utilizando una llave, y extraiga la cuchilla a continuación. Para volver a montarla, coloque la cuchilla con los bordes cortantes orientados hacia el suelo. Apriete entonces firmemente la tuerca de la cuchilla.

ALMACENAMIENTO (Véase la fig. J1, J2)

Detener la segadora, y retirar siempre la llave de seguridad y las baterías. Limpie a fondo las partes exteriores de la máquina usando una escobilla suave y un paño. No utilice agua, solventes ni lustradores. Deje su máquina libre de césped y deshechos, especialmente en las ranuras de ventilación. Coloque la máquina de costado y limpie el área de la cuchilla. Si encuentra residuos de césped compactados en el área de la cuchilla, retírelos con un implemento de madera o plástico. Guarde la máquina en un lugar seco. No coloque otros objetos encima de la máquina.

PROTECCIÓN AMBIENTAL

Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas. Se recogen para reciclarse en centros especializados.

Consulte las autoridades locales o su distribuidor para obtener información sobre la organización de la recogida.

SOLUCIÓN DE PROBLEMAS

Problemas Acción correctora
1. La segadora no funciona cuando el fiador de funcionamiento está activado.	A. Asegúrese de que la llave de seguridad ha sido instalada y está completamente asentada y que el botón de bloqueo de seguridad está completamente pulsado.B. Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías, voltee el cortacésped y compruebe que la cuchilla gire libremente. Si no lo hace, envíe el cortacésped a un taller autorizado. La cuchilla debe girar libremente.C. ¿La batería está completamente cargada?Conecte el cargador y espere hasta que se ilumine la luz verde.
2. El motor se detiene mientras está cortando el césped.	A.Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías, voltee el cortacésped y compruebe que la cuchilla gire libremente. Si no lo hace, envíe el cortacésped a un taller autorizado. La cuchilla debe girar libremente.B. Eleve la altura de corte de las ruedas a la posición más alta y encienda el cortacésped.C. ¿La batería está completamente cargada?Conecte el cargador y espere hasta que se ilumine la luz verde.D. No sobrecargue el cortacésped. Disminuya la velocidad de corte o aumente la altura de corte. O ambos.
3. El cortacésped funciona pero el corte no es satis-factorio, o no se corta todo el césped.	A. ¿La batería está completamente cargada?Conecte el cargador y espere hasta que se ilumine la luz verde.B.Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Voltee el cortacésped y compruebe lo siguiente: Asegúrese de que la cuchilla esté siempre afilada.Que no haya obstrucciones en la cubierta ni en el conducto de descarga.C. Es probable que la altura de las ruedas se haya fijado en una posición demasiado baja para el estado del césped. Eleve la altura de corte.
4. El cortacésped resulta difícil de empujar.	A. Eleve la altura de corte para reducir el rozamiento de la cubierta contra el césped.Compruebe que cada rueda gire libremente.

5. El cortacésped produce vibraciones y ruidos de una manera inusual.	A. Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Voltee el cortacésped sobre uno de los lados y revise la cuchilla para asegurarse de que no esté curvada o dañada. Si la cuchilla está dañada, sustitúyala por una cuchilla de repuesto. Si la parte inferior de la cubierta está dañada, envíe el cortacésped a un centro de mantenimiento autorizado.B. Si no hay daños visibles en la cuchilla y el cortacésped todavía vibra: Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Gire la cuchilla 180 grados y vuelva a colocarla. Si el cortacésped sigue vibrando, envíelo a un centro de mantenimiento autorizado.
6. Los LEDs del cargador de batería no se encienden.	A. Compruebe el enchufe de conexión.B. Sustituya el cargador.
7. El LED de carga de la batería no se vuelve verde.	A. Es necesario revisar la batería. Llévela a un centro de servicio autorizado.
8. El cortacésped no recoge los recortes en la bolsa.	A. Extraiga la placa de mantillo al embolsar.B. Conducto obstruido. Liberar el fiador de funcionamiento para apagar la segadora. Retirar la llave de seguridad y las baterías. Limpie el conducto de recortes de hierba.C. Demasiada hierba cortada. Eleve la altura de corte de las ruedas para reducir la longitud del corte.D. Bolsa llena. Vacíe la bolsa con más frecuencia.
9. Se ven recortes en el mantillo.	A. Se está cortando demasiado césped. Eleve la altura de corte de las ruedas para reducir la longitud del corte. No corte más de 1/3 de la longitud total.B. Compruebe que la cuchilla esté afilada. La cuchilla debe mantenerse siempre afilada.
10. El tiempo de funcionamiento se acorta tras varios usos.	A. Lleve la máquina a un centro de servicio autorizado; es posible que se tenga que instalar una batería nueva.
11. El LED del cargador de baterías parpadea en rojo y la batería no se puede cargar.	A. La batería se sobrecalienta cuando funciona de forma continua. Extraiga la batería del cargador y deje que se enfríe a 42 °C o menos.

DECLARACIÓN DE CONFORMIDAD

Los que reciben,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

En nombre de Positec declaran que el producto

Descripción Cortacésped sin cables Worx

Modelo WG730E WG730E.9 (7 - denominaciones de maquinaria, representantes de Cortacésped sin cables)

Función Corte de césped

Cumple con las siguientes Directivas,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificada por 2005/88/EC

2000/14/EC modificada por 2005/88/EC

Procedimiento de evaluación de la conformidad de

acuerdo con Annex VI

Nivel de presión acústica

94.9 dB(A)

Nivel de intensidad acústica

96 dB(A)

Notificación realizada por

Nombre: Intertek, Deutschland GmbH (cuerpo notificado0905)

Dirección:Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN

Normativas conformes a,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

La persona autorizada para componer el archivo técnico,

Firma Marcel Filz

Dirección Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2021/1/4

Allen Ding

Ingeniero Jefe Adjunto. Pruebas y Certificación.

Positec Technology (China) Co., Ltd

LISTA DE COMPONENTES

1. BOTÃO DE BLOQUEIO DE SEGURANÇA

2. PEGA DA ALÇA

3. PEGA SUPERIOR

4. BOTÃO DA PEGA, SUPERIOR

5. PEGA DO SACO

6. ABA DE SEGURANÇA

7. SACO DE RECOLHA DE RELVA

8. BOTÃO DA PEGA, INFERIOR

9. PEGA DE TRANSPORTE

10. TAMPA DO COMPARTIMENTO DA BATERIA

11. INDICADOR DO SACO DE RECOLHA DE RELVA

12. PEGA INFERIOR

13. MÓDULO DE BATERIA* (VER FIG. E1)

14. CHAVE DE SEGURANÇA (VER FIG. E1)

15. PARAFUSO DA LÂMINA (VER FIG. M1)

16. LÂMINA (VER FIG. M1)

Altura de corte Área de Corte (máximo)
Cortando 7 cm a 5 cm 200 m	^2

DICAS:

Nome: Intertek, Deutschland GmbH (organismo notificado 0905)

Endereço: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN
