Märke	WORX
Modell	WG730E
Produkttyp	Trådlös gräsklippare
Strömförsörjning	Litiumjonbatteri 20 V max (18 V nominell)
Tomgångsvarvtal	3500 rpm
Klippbredd	30 cm
Kåpans diameter	32 cm
Klipphöjd	30-70 mm (3 lägen)
Uppsamlingskapacitet	30 L
Framhjulsdiameter	140 mm
Bakhjulsdiameter	160 mm
Vikt (standardmodell)	9,3 kg
Laddningstid	Cirka 125 min
Medföljande batterityp	Litiumjon (WA3014)
Medföljande laddare	WA3880
Huvudfunktioner	Klippning, uppsamling av gräs, mulchning (valfritt)
Ljudtrycksnivå (LpA)	81,3 dB(A) (osäkerhet 3 dB)
Ljudeffektsnivå (LwA)	94,9 dB(A) (osäkerhet 1 dB)
Säkerhet	Spärrknapp, säkerhetsnyckel, säkerhetsklaff, automatisk avstängning
Underhåll	Slipning och balansering av kniv, regelbunden rengöring, inspektion av fästelement
Reservdelar och reparerbarhet	Använd originaldelar från WORX; reparation rekommenderas hos auktoriserad verkstad
Förpackningens innehåll	Gräsklippare, batteri, laddare, uppsamlingssäck, säkerhetsnyckel
Förvaring	På en torr plats, i vertikalt läge, utan föremål ovanpå

Vanliga frågor - WG730E WORX

Vad gör jag om gräsklipparen inte startar?

Kontrollera att säkerhetsnyckeln är insatt och att spärrknappen är nedtryckt. Se till att batteriet är laddat (grön lampa på laddaren). Om problemet kvarstår, inspektera kniven: den ska rotera fritt. Se felsökningsguiden.

Hur ställer jag in klipphöjden?

Ta bort batteriet och nyckeln. Vänd gräsklipparen. Ta tag i ett hjul och dra det framåt för att låsa upp det, skjut det sedan uppåt eller nedåt till önskat läge (3 lägen). Upprepa för alla fyra hjulen och ställ in dem på samma höjd.

Varför stannar motorn under klippning?

Det kan bero på överbelastning (för högt eller tätt gräs), urladdat batteri eller blockerad kniv. Släpp handtaget, ta bort nyckeln och batteriet. Kontrollera att kniven roterar fritt och öka klipphöjden om nödvändigt.

Hur slipar jag kniven?

Ta bort batteriet och nyckeln. Ta loss kniven (skruva i moturs riktning). Fäst den i ett skruvstycke och fila skäreggarna med en finfil med bibehållen originalvinkel. Kontrollera balansen genom att placera mitthålet på en skruvmejsel: om en sida lutar, fila den tills balans uppnås.

Hur rengör jag gräsklipparen?

Stäng av gräsklipparen, ta bort nyckeln och batteriet. Använd en mjuk borste och en torr trasa (inget vatten eller kemikalier). Rengör under kåpan och ventilationsöppningarna. Ta bort gräs under kniven med ett trä- eller plastverktyg.

Vad gör jag om uppsamlingssäcken inte fylls?

Kontrollera att mulchplattan är borttagen (om installerad). Se till att utkastet inte är blockerat. Om säcken är full, töm den oftare. Minska klipphöjden om gräset är för långt.

Hur byter jag kniven?

Efter att ha tagit bort batteriet och nyckeln, kila fast kniven med en träbit. Skruva loss knivbulten (moturs) med en nyckel. Montera den nya kniven med skärkanterna mot marken och dra åt bulten ordentligt.

Varför vibrerar gräsklipparen onormalt?

Stanna omedelbart, ta bort nyckeln och batteriet. Inspektera kniven: om den är skadad eller böjd, byt ut den. Om den verkar oskadd, rotera den 180° och montera tillbaka. Om vibrationerna kvarstår, lämna gräsklipparen till en auktoriserad verkstad.

Hur laddar jag batteriet?

Använd uteslutande den medföljande laddaren (WA3880). Anslut laddaren till ett eluttag, sätt i batteriet. Röd lampa indikerar laddning; grön indikerar fullt batteri (cirka 125 min). Om lampan blinkar rött är batteriet för varmt: låt det svalna.

Hur förvarar jag gräsklipparen?

Stäng av gräsklipparen, ta bort nyckeln och batteriet. Rengör den. Placera den i vertikalt läge (stående förvaring) på en torr plats. Lägg inga föremål ovanpå. Förvara batteriet på en sval och torr plats, oåtkomligt för barn.

BRUKSANVISNING WG730E WORX

	Pas på de skarpe knive. Knivene fortsætter med at rotere efter,at motoren er slukket - Fjern det beskadigede udstyr før vedligeholdelsen.
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO- systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Må ikke brændes
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Bær beskyttelseshandsker
	Fjern batteriet fra soklen før justering, vedligeholdelse eller brug.
	Fjern nøglen
	Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hålllet innan du rör vid dem.

AGGREGATELEMENTER

1. KNAP TIL SIKKERHEDSLÅS

2. UDL∅SERHÅNDTAG

3. ∅VRE HÅNDTAG

4. HÅNDTAGSKNOP, ∅VRE

5. BAGHÅNDTAG

6. SIKKERHEDSKLAP

7. GRÆSOPSAMLINGSPOSE

8. HÅNDTAGSKNOP, NEDRE

9. BÆREHÅNDTAG

10. DÆKSEL TIL BATTERIPAKKE

11. INDIKATOR TIL GRÅESPOSE

12. NEDRE HÅNDTAG

13. BATTERIPAKKE* (SE FIG. E1)

14. SIKKERHEDSN∅GLE (SE FIG. E1)

15. KLINGEBOLT (SE FIG. M1)

16. KLINGE (SE FIG. M1)

- Målt Lydkraftniv 94.9 dB(A)

- Erklært Garantert Lydkraftniv 96 dB(A)

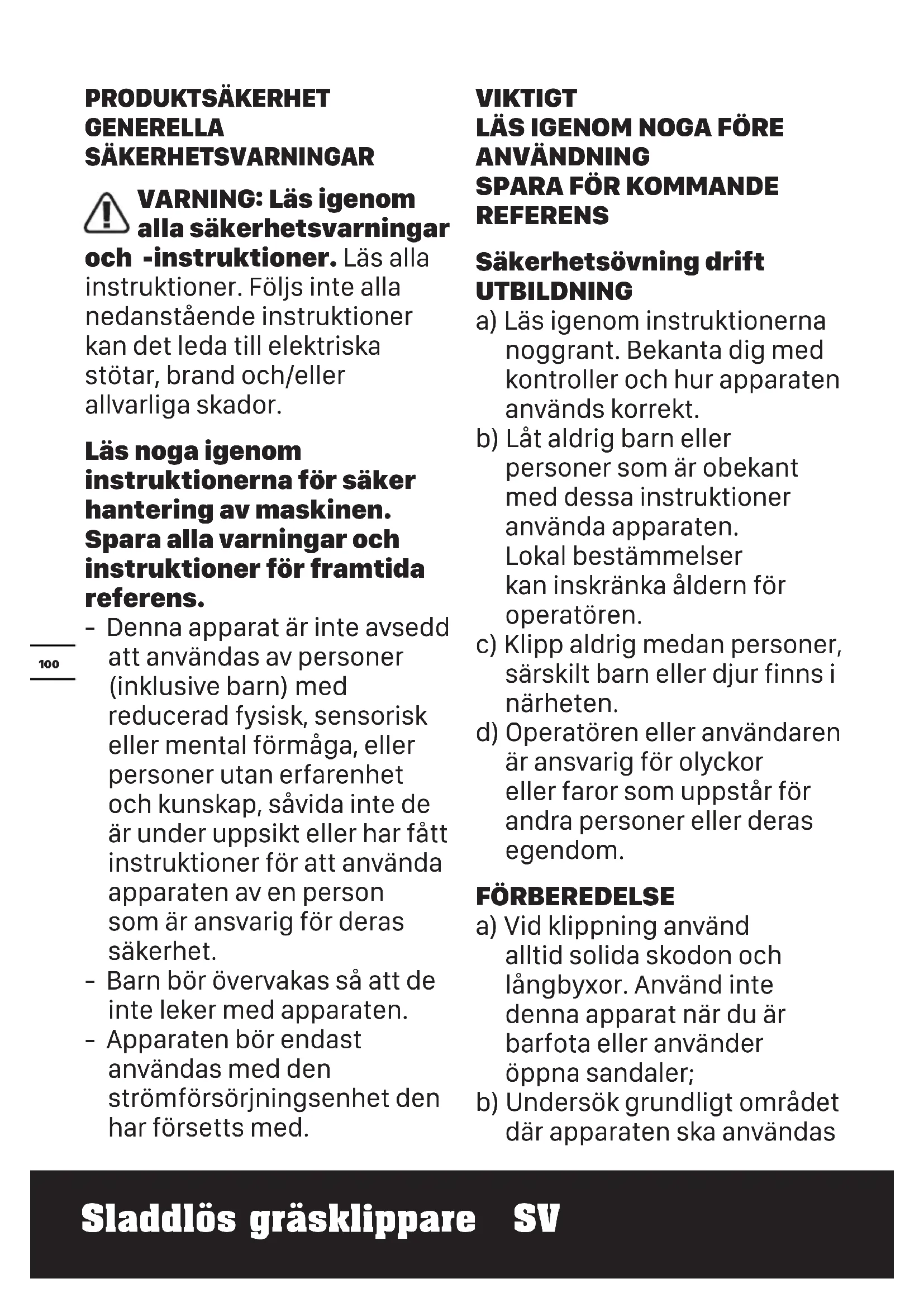

WARNING: Läs igenom alla säkerhetsvarningar

och -instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs noga igenom instruktionerna för säker hantering av maskinen. Spara alla varningar och instruktioner för framtida referens.

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap, såvida inte de är under uppsikt eller har fått instruktioner för att använda apparaten av en person som är ansvarig för deras säkerhet.

• Barn bör övervakas så att de inte leker med apparaten.
• Apparaten bör endast användas med den strömförsörjningsenhet den har försetts med.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS

Säkerhetsövning drift UTBILDNING

a) Läs igenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Låt aldrig barn eller personer som är obekant med dessa instruktioner använda apparaten. Lokal bestämmelser kan inskränka åldern för operatören.
c) Klipp aldrig medan personer, särskilt barn eller djur finns i närheten.
d) Operatören eller användaren är ansvarig för olyckor eller faror som uppstår för andra personer eller deras egendom.

FÖRBEREDELSE

a) Vid klippning använd alltid solida skodon och långbyxor. Använd inte denna apparat när du är barfota eller använder öppna sandaler;

b) Undersök grundligt området där apparaten ska användas

och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål;

c) Före användning kontrollera alltid visuellt så att blad, bladbultar och klippmontage inte är slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set för att bibehålla balansen; Byt ut skadade och oläsliga etiketter.

ANVÄNDNING

a) Arbeta endast i dagsljus eller i bra artificiellt ljus;
b) Undvik att använda apparaten i vått gräs då det är möjligt;
c) Se alltid till att du är stadig på foten i slänter;
d) Gå spring aldrig;
e) För roterande maskiner försedda med hjul, rör dig alltid längs med lutningar aldrig uppåt och nedåt;
f) Var extra försiktig när du byter riktning i slänter;
g) Kör inte i mycket branta slänter;
h) Var extra försiktig när du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten ska lutas för transport när andra ytor

än gräs korsas och när apparaten transporteras från ett område till ett annat som ska klippas;

j) Använd aldrig apparaten med defekta skydd och skärmar eller utan säkerhetsenheter, exempelvis strålningsskydd och eller/gräsuppsamlare på plats;

k) Starta motorn enligt instruktionerna och med fötterna borta från bladen;

I) Luta inte apparaten när motorn startas förutom om apparaten måste lutas för start. I detta fall luta inte mer än nödvändigt och lyft endast den del som är längst bort från användaren;

m) Placera inge händer eller fötter i närheten av roterande delar. För rotationsklippare håll utblåsningsöppningarna rena hela tiden;

n) Vidrör inte bladet innan frånkopplingsenheten tagits bort. och bladen har stannat helt och hållet.

o) Starta inte gräsklipparen när du står framför utloppsöppningen.

p) Transportera inte

gräsklipparen när strömkällan är igång.

q) Stanna gräsklipparen och avlägsna orsaken till stoppet. Se till att alla rörliga delar har stannat helt.

– varje gång som maskinen lämnas oövervakad,

- Innan du rensar en blockering,

- Före kontroller, rensning eller arbete på apparaten,

- Efter att du kört på ett främmande föremål. Kontrollera om apparaten har skador och reparera om så behövs.

Om apparaten börjar vibrera onormalt (kontrollera omedelbart):

- Inspektera för skada.

- Ersätt eller reparera eventuella skadade delar.

- Kontrollera och dra åt eventuella lösa delar.

UNDERHÅLL OCH FÖRVARING

a) Se till att alla skruvar, muttrar och bultar är åtdragna för att säkra att apparaten är säker att arbeta med;

b) Kontrollera gräsuppsamlaren

regelbundet för slitage eller förslitning;

c) Byt ut slitna eller skadade delar av säkerhetsskäl. Använd endast originalreservdelar och tillbehör.

d) Var försiktig när du justerar gräsklipparen så att dina fingrar inte fastnar mellan rörliga blad eller fasta delar.

e) Låt alltid gräsklipparen svalna innan du ställer undan den.

f) Vid service av bladen måste du vara medveten om att bladen fortfarande kan flyttas, även om strömkällan är avstängd.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.

b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar,

nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.

c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.

e)Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.

g) Håll batteriet rent och torrt.

h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids

användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Ladda endast med laddare av varumärket Worx. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.

m)Använd inte ett batteri som inte är avsett för användning med det här verktyget.

n) Håll batteriet borta från barn.

o) Behåll den ursprungliga bruksanvisningen för framtida användning.

p) Plocka ur batteriet från verktyget då det inte används.

q)Kassera batteriet på rätt sätt.

r) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.

s) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.

t) Observera plus (+) och minus (-) märkningen på

batteriet och säkerställa korrekt användning..

SYMBOLER

	Läs instruktionsboken innan denna maskin används
	Håll kringstående undan.
	Se upp med de vassa bladen. Bladen fortsätter att rotera efter det att motorns stängts av - Ta bort inaktiveringsenheten innan underhåll.
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO- systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.
	Får ej uppeldas
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
	Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återförsäljare för återvinningsråd.

	Använd skyddshandskar
	Avlägsna batteriet från hylsan innan justeringar, service eller underhåll utförs.
	Avlägsna nyckeln
	Bladet fortsätter att rotera efter det att maskinen stängts av. Vänta till maskinens komponenter har stannat helt och hållet innan du rör vid dem.

LADDARENS KOMPONENTER

1. KNAPPEN SÄKERHETSSPÄRR

2. BÅGHANDTAG

3. ÖVRE HANDTAG

4. HANDRATTEN, ÖVRE

5. PÅSHANDTAG

6. SKYDDSHÖLJE

7. GRÄSUPPSAMLARE

8. HANDRATTEN, NEDRE

9. BÄRHANDTAG

10. SKYDD FÖR BATTERIPAKET

11. GRÄSUPPSAMLARENS INDIKATOR

12. NEDRE HANDTAG

13. BATTERIPAKET* (SE FIGUR E1)

14. SÄKERHETSNYCKEL (SE FIGUR E1)

15. KNIVENS BULT (SE FIGUR M1)

16. KNIVEN (SE FIGUR M1)

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ WG730E WG730E.9 (7 - maskinbeteckning, anger Sladdlös gräsklippare)

	WG730E WG730E.9
Effekt 20V	—— Max. **
Hastighet utan belastning	3500 /min
Däckdiameter	32 cm
Klippdiameter	30 cm
Främrehjuldiameter	140 mm
Bakrehjuldiameter	160 mm
Klipphöjd	30 – 70 mm
Klipphöjdslägen	3
Gräsuppsamlings-kapacitet	30 L
Batterityp Litiumjon
Laddningstid(Cirka.) 125 mins		/
Maskinens vikt 9.3 kg 8.6 kg

* Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

TILLBEHÖR

	WG730E W	G730E.9
Batteripaket (WA3014) 1/
Laddare (WA3880) 1/
Gräsuppsamlingssäck 1

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

BULLERINFORMATION

Uppmätt ljudtryck L	_pA = 81.3 dB(A)
K_pA	3.0 dB (A)
Uppmätt ljudstyrka	L_wA = 94.9 dB(A)
K_wA	1.0 dB (A)

Använd hörselskydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	a_h < 2.5 m/s^2
Osäkerhet	K = 1.5 m/s^2

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används: Hur verktyget används och materialet som verktyget används med. Verktyget är i bra skick och bra underhället. Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick. Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används. Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt). Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

ANVÄNDARHANDLEDNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSEN LIG ANVÄNDNING

Denna gräsklippare är avsedd för hemmabruk.

MONTERING & HANTERING

AKTIVITET	BILD
MONTERING
Montagem da pega	Se Fig. A1-A4
Montagem do saco de recolha da relva	Se Fig. B1-B3
Anslutning av gräsuppsamlingssäcken till gräsklipparenOBS: Tryck ned gräsbehållaren lätt för att se till att den är installerad helt och hållet.	Se Fig. C1, C2
Kontroll av batteriets laddningstillståndOBS: Figur D1 gäller endast batteripack med batterilampor.	Se Fig. D1
Laddning av batteripaketet Mer information finns i bruksanvisningen till laddaren.	Pozrite Obr.D2
Montera/borttagning av batteri Sätt i säkerhetsnyckeln innan du installerar batteriet.	Pozrite Obr.E1, E2
DRIFT
Start & Stopp Se Fig. F
Justering av klipphöjden Ta bort batteripaketet. Vänd över gräsklipparen. Greppa tag om ett hjul och dra eller skjut det framåt. Se till att dra det tillräckligt långt fram så att det kan röra sig fritt upp/ner i hjulfästet. Med hjulet i sitt mest framåtriktad läge, skjut det uppåt eller nedåt till önskat läge. Upprepa stegen ovan för alla fyra hjulen. Se till att alla fyra hjulen har samma klipphöjd.VARNING! Stoppa, släpp manöverspaken och vänta tills motorn stannar innan du justerar höjden. Bladen fortsätter att rotera efter att motorn stängts av, ett roterande blad kan orsaka skador.Vidrör inte roterande blad.	Se Fig. G1, G2
GRÄSUPPSAMLARE FYLLNADSINDIKATOR Status tom: lucka flyter (a)Full status: lucka faller ned (b)	Se Fig. H

Avlägsnande/Tömning av gräsuppsamlingssäckenWARNING! Kontrollera alltid att säkerhetsklaffen stänger tömningsutloppet före användning. Lyft aldrig säkerhetsklaffen när gräsklipparen används utan monterad gräsuppsamlingspåse.	Se Fig. I
Förvaring Se Fig. J1, J2

KLIPPTIPS

OBS: INSPEKTERA ALLTID OMRÅDET DÄR KLIPPAREN SKA ANVÄNDAS OCH TA BORT ALLA STENAR, PINNAR, KABLAR, METALL OCH ANAT SKRÄP VILKA KAN KASTAS IVÄG AV DET ROTERANDE BLADET.

1. Rör dig alltid längs med lutningar aldrig uppåt och nedåt. Var extra försiktig när du byter riktning i slänter. Kör inte i mycket branta slänter. Bibehåll alltid ett bra fotfäste.
2. När du passerar genom något grusområde, släpp ledständshandtaget för att "AV" klipparen (bladet kan kasta stenar).
3. Ställ in klipparen på högsta klipphöjden när du klipper i ojämn terräng eller i högt gräs. Borttagning av för mycket gräs på en gång kan göra att överspänningsskyddet löser ut och stoppar klipparen.
4. Om gräsbehållaren används under växtsäsongen kan gräset tendera att blockera utkastaröppningen. Lossa bomhandtaget för att "AV" klipparen och dra ut säkerhetsnyckeln. Ta bort gräsbehållaren och skaka ned gräset till baksidan av behållaren. Rensa bort allt gräs eller skräp som kan ha samlats runt utkastaröppningen. Sätt tillbaka gräsbehållaren.
5. Om klipparen börjar vibrera för hårt, lossar du bomhandtaget för att "AV" klipparen och ta bort säkerhetsnyckeln. Kontrollera omedelbart orsaken. Vibrationer är en varning för problem. Använd inte klipparen innan en servicekontroll gjorts.
6. SLÄPP ALLTID HÄNDTAGET FÖR ATT "AV" KLIPPARNA OCH BORT SÄKERHETSNYCKELEN NÄR ATT AVSLUTA DEN OAVVÄNLIGA EVEN EN KORT TID.

KLIPPOMRÅDET

Klippområdet påverkas av flera olika faktorer såsom klipphöjd, gräsets fuktighet samt gräsets längd och täthet. Att starta och stoppa gräsklipparen alltför ofta under tiden den används leder också till minskat klippområde. Nedanstående tabell visar förhållandet mellan förutsättningar och klippområdet.

Skärhöjd Klippområde (maximalt)
Klippa mellan 7 cm och 5 cm	200 m^2

TIPS:

1) Det rekommenderas att du klipper din gräsmatta oftare, att du går i normal takt och att du startar/stoppar gräsklipparen så sällan som möjligt när den används.

2) För maximal prestanda, säkerställ att två fulladdade batterier användas och klipp alltid ner gräsets höjd med 1/3 eller mindre.
3) Gå långsammare när du klipper långt gräs för att få effektivare klippning.
4) Undvik att klippa vått gräs då detta fastnar på undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas på nytt eller tjock gräs för att förlänga batteritiden.

UNDERHÅLL

Varning: Stanna gräsklipparen, ta bort säkerhetsnyckeln och batterierna innan du tar bort ppsamlingspåsen.

Obs: För att garantera lång och pålitlig funktion, genomför följande underhållsprocedurer regelbundet. Leta efter tydliga defekter såsom en lös, rubbat eller ett skadat blad, lösa delar och slitna eller skadade komponenter. Kontrollera att huvar och skydd är oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt underhåll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet underhåll, ring vår kundtjänst för råd.

BLADSLIPNING

HÄLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA. ETT TRUBBIGT BLAD KLIPPER INTE GRÄSET RENT ELLER MULLAR ORDENTLIGT.

ANVÄND SKYDDSGLASÖGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. KONTROLLERA ATT SÄKERHETSNYCKEN och BATTERIER ÄR BORTTAGNA.

Slipning av bladet två gånger under klippsäsongen är vanligtvis tillräckligt under normala förhållanden. Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning krävas.

BYT BÖJDA ELLER SKADADE BLAD OMEDELBART.

1. Se till att bladet behåller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterna på båda sidor om bladet, ta bort lika mycket material från båda sidorna.

OBS:

1. Säkerställ att gräsklipparen är avstängd. Ta bort nyckeln och batterierna.

2. Placera gräsklipparen stående i förvaringsposition.

SLIPNING AV BLADET I ETT SKRUVSTÄD (Se Fig. K)

1. Släpp handtaget på handtaget innan bladet tas bort, bladet har stannat och säkerhetsnyckeln har tagits bort.
2. Ta bort bladet från klipparen. Se instruktionerna för borttagning och montering av bladet.
3. Säkerhetsblad K-1 i ett skruvstäd K-2.
4. Använd skyddsglasögon och var försiktig så att du inte skär dig själv.
5. Fila försiktigt klippkanten på bladet med en fintandad fil K-3 eller slipsten.
6. Kontrollera balansen på bladet. Se instruktionerna för balansering av bladet.
7. Sätt tillbaka bladet på klipparen och dra åt ordentligt. Se instruktionerna nedan.

BLADBALANSERING (Se Fig. L)

Kontrollera balansen på bladet genom att placera centrumhålet N-1 på en ett skruvmejselskaft N-2, Om någon ände av bladet roterar nedåt, fila den änden. Bladet är korrekt balanserat när ingen ände roterar nedåt.

BLADUNDERHÅLL (Se Fig. M1,M2)

Förnya bladet efter 50 timmars klippning eller 2 år, vilken som inträffar först – oavsett kondition.

Följ dessa procedurer för att ta bort och byta bladet. Du behöver handskar (medföljer inte) och en skiftnyckel (medföljer inte) för att ta bort bladet. Se till att säkerhetsnyckel och batterier inte är installerade. Klyv ett träblock mellan kniven och klippaggregatet för att förhindra att bladet roterar och skruva loss bladbulten medurs med en skiftnyckel, och ta sedan bort bladet och fläkten.

Återmontera, bladet och fläkten med skärytan riktad mot marken. Sedan dra åt knivbulten.

FÖRVARING (Se Fig. J1,J2)

Stanna gräsklipparen och ta alltid bort säkerhetsnyckeln och batterierna.. Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, lösningsmedel eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna.

Vänd maskinen på sidan och gör rent bladområdet. Om gräsklippet är kompakt i bladområdet, ta bort det med en trä eller plast pinne.

Förvara maskinen på en torr plats. Placera inga andra föremål ovanpå maskinen.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller återjare för återvinningsråd.

FELSÖKNING

Problem Korrigerande åtgärd
1. Gräsklipparengår inte när manövrering är aktiverad.	A. Kontrollera för att vara säker på att säkerhetsnyckeln har installerats och är helt isatt och att säkerhetslåsknappen är helt intryckt.B. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum. Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.
2. Motorn stannar under klippning.	A. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum. Om den inte går att dra ut, kontaktar du en behörig servicetekniker. Bladet bör rotera fritt.B. Höj hjulen till den högsta klipphöjden och starta gräsklipparen.C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.D. Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden, eller både och.
3. Gräsklipparen kör men klippprestandan är otillfredsställande, eller klipper inte hela gräsmattan.	A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.B. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna. Vänd på gräsklipparen och kontrollera följande: Kniven ska vara vass. Undersidan och utkastarrännan är fria från gräsrester.C. Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.
4. Gräsklipparen är för tung att skjuta framåt.	A. Öka klipphöjden för att minska undersidans motständ mot gräset. Kontrollera att alla hjul roterar fritt.
5. Gräsklipparen bullrar och vibrerar onormalt mycket.	A. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytas mot en ersättningskniv från. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen hos en auktoriserad verkstad.B. Om det inte finns några synliga skador på kniven och gräsklipparen fortfarande vibrerar: Släpp driftsreglaget för att stänga av gräsklipparen. Ta bort säkerhetsnyckeln och batterierna, och bladet. Rotera kniven 180 grader och sätt tillbaka den. Om gräsklipparens fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad verkstad.
6. Batteriladdarens LED lyser inte.	A. Kontrollera kontaktanslutningen.B. Byte av laddare.
7. Batteriladdarens lampa går inte över till grönt.	A. Batteriet måste kontrolleras. Ta det till ett behörigt servicecenter.

8. Gräsklipparentar inte uppklipprester.	A. Avlägsna mullningsplattan innan du sätter på påsen.B. Utkastarrännan har täpptsigen. Släpp driftsreglaget för att stänga av gräsklipparen. Ta bortsäkerhetsnyckeln och batterierna.Rensa bort klipprester från utkastarrännan.C. För mycket gräsklipp. Höj hjulen för att minska längden på gräset som klipps.D. Behållaren är full. Töm behållaren oftare.
9. Synligtgräsklipp vidmulling.	A. För mycket gräs klipps åtgången. Höj hjulen för att minska längden på gräset som klipps.Klipp inte mer än en tredjedel av den totala höjden.B. Kontrollera att bladet är vasst.Håll alltid bladet vasst.
10. Låg ellerförkortad drifttid efter fleraanvändningar.	A. Ta till en behörig servicestation - ett nytt batteri kan behövas.
11.Batteriladdarens lampa blinkar rött och batteriet kan inte laddas.	A. Batteriet överladdas efter kontinuerlig användning. Ta ut batteriet ur laddaren och låt det svalna till 42°C eller lägre.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

På Positecs vägnar förklara att produkten

Beskrivning Worx Sladdlös gräsklippare

Typ WG730E WG730E.9 (7 - maskinbeteckning, anger Sladdlös gräsklippare)

Funktion klippa gräs

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC

- Konformitetsutvärderingsprocedur enligt

Bilaga VI.

- Uppmätt bullernivå 94.9 dB(A)

- Deklarerad garanterad bullernivå 96 dB(A)

Berört notifierat organ

Namn: Intertek, Deutschland GmbH (anmält organ 0905)

Standarder överensstämmer med,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen,

Namn Marcel Filz

Adress Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

A##

2021/1/4

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
