| Marca | WORX |
| Modello | WG730E |
| Tipo di prodotto | Tagliaerba senza filo |
| Alimentazione | Batteria agli ioni di litio 20 V max (18 V nominali) |
| Velocità a vuoto | 3500 giri/min |
| Diametro di taglio | 30 cm |
| Diametro del carter | 32 cm |
| Altezza di taglio | 30-70 mm (3 posizioni) |
| Capacità del sacco raccoglierba | 30 L |
| Diametro ruote anteriori | 140 mm |
| Diametro ruote posteriori | 160 mm |
| Peso (modello standard) | 9,3 kg |
| Tempo di ricarica | Circa 125 min |
| Tipo di batteria fornita | Ioni di litio (WA3014) |
| Caricabatterie fornito | WA3880 |
| Funzioni principali | Taglio, raccolta erba, pacciamatura (opzionale) |
| Livello di pressione acustica (LpA) | 81,3 dB(A) (incertezza 3 dB) |
| Livello di potenza acustica (LwA) | 94,9 dB(A) (incertezza 1 dB) |
| Sicurezza | Pulsante di blocco, chiave di sicurezza, sportello di sicurezza, arresto automatico |
| Manutenzione | Affilatura e bilanciamento della lama, pulizia regolare, ispezione dei fissaggi |
| Pezzi di ricambio e riparabilità | Utilizzare ricambi originali WORX; si consiglia la riparazione presso un centro autorizzato |
| Contenuto della confezione | Tagliaerba, batteria, caricabatterie, sacco raccoglierba, chiave di sicurezza |
| Conservazione | In un luogo asciutto, in posizione verticale, senza oggetti sopra |
Domande frequenti - WG730E WORX
Domande degli utenti su WG730E WORX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale WG730E - WORX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WG730E del marchio WORX.

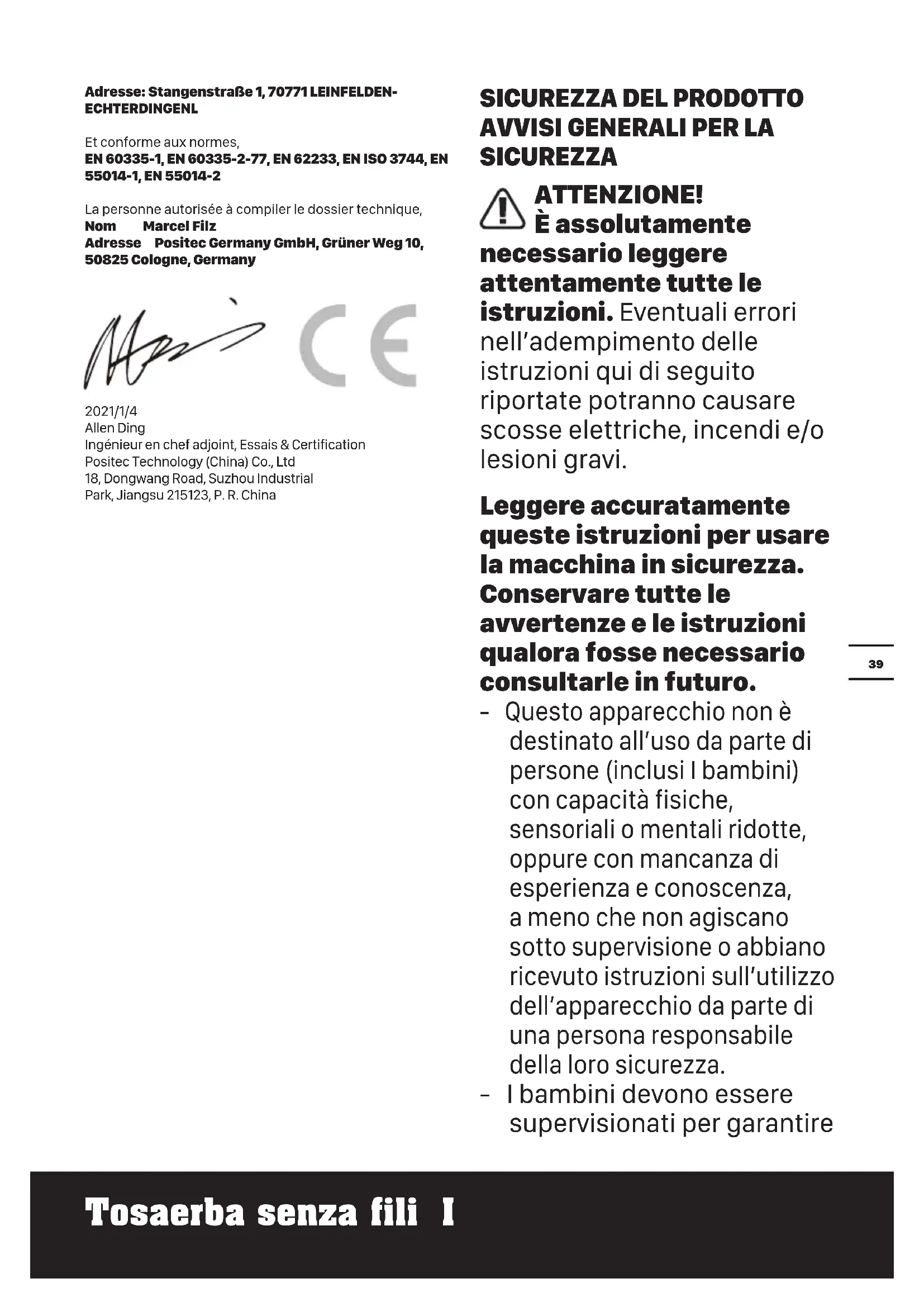

MANUALE UTENTE WG730E WORX
ATTENZIONE! È assolutamente
necessario leggere attentamente tutte le
istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi.
Leggere accuratamente queste istruzioni per usare la macchina in sicurezza.
Conservare tutte le avvertenze e le istruzioni qualora fosse necessario consultarle in futuro.
- Questo apparecchio non è destinato all'uso da parte di persone (inclusi I bambini) con capacità fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, a meno che non agiscano sotto supervisione o abbiano ricevuto istruzioni sull'utilizzo dell'apparecchio da parte di una persona responsabile della loro sicurezza.
- I bambini devono essere supervisionati per garantire
che non giochino con l'apparecchio.
- Il dispositivo deve essere utilizzato unicamente con l'unità di alimentazione fornita in dotazione.
IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO
Procedure per un uso sicuro Addestramento
a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzare l'attrezzo. L'età minima di utilizzo dello stesso può variare a seconda delle diverse normative locali.
c) Non usare il tosaerba in presenza di altre persone, in particolar modo di bambini o di animali domestici.
d) Ricordare che l'operatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle
proprietà.
Operazioni preliminari
a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzare l'apparecchio scalzi o indossando sandali aperti.
b) Ispezionare con attenzione l'area in cui si deve utilizzare l'apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall'apparecchiatura;
c) Prima dell'uso, verificare visivamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere l'equilibrio; Sostituire le etichette danneggiate e illeggibili.
Funzionamento
a) Usare il tosaerba solo
nelle ore diurne o in buone
condizioni di luce artificiale.
b) Se possibile, evitare di utilizzare l'apparecchio su erba bagnata.
c) Sui terreni in pendenza, è necessario mantenere sempre la stabilità.
d) Camminare, non correre
mai;
e) Per le apparecchiatura rotative dotate di ruote, effettuare il taglio in senso trasversale a superfici inclinati, mai dall'alto verso il basso;
f) Prestare estrema attenzione ai cambi di direzione nelle suddette condizioni di pendenza.
g) Non usare il tosaerba su pendii estremamente scoscesi.
h) Prestare la massima attenzione tirando a sé l'apparecchio o invertendo la direzione dello stesso.
i) Arrestare la/e lama/e ove sia necessario inclinare l'attrezzo ai fini del trasporto da o verso un'altra area di tosatura e su superfici diverse da quelle erbose.
j) Non utilizzare mai il tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza, come i deflettori e/o il dispositivo di raccolta erba.
k) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distanza di sicurezza dagli attrezzi da taglio.
I) Avviando il motore, evitare di ribaltare lateralmente il tosaerba. Tuttavia, qualora ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano dall'operatore.
m) Non avvicinare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costantemente libere le aperture di scarico.
n) Non toccare le lame prima che il dispositivo per la disattivazione sia stato rimosso e prima del completo arresto delle lame;
o) Non avviare il tosaerba stando in piedi davanti all'apertura di scarico.
p) Non trasportare il tosaerba mentre la fonte di alimentazione è in esecuzione.
q) Fermare il tosaerba e rimuovere il dispositivo di disattivazione. Assicurarsi che tutte le parti mobili si siano completamente arrestate.
- Ogni volta che si lascia l'apparecchiatura incustodita,
- Prima di eliminare
un'ostruzione,
- Prima di controllare, pulire o effettuare lavori sulla apparecchiatura,
- Dopo avere colpito un oggetto estraneo. Ispezionare l'apparecchio in cerca di danni ed eventualmente provvedere alle necessarie riparazioni.
Qualora l'attrezzo inizi a vibrare in maniera anomala (verificare immediatamente) - controllare i danni.
- sostituire o riparare le parti danneggiate.
- controllare e stringere le parti allentate.
Manutenzione e conservazione
a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell'apparecchio siano saldamente avvitati;
b) Controllare frequentemente il grado di usura e deterioramento del dispositivo di raccolta erba;
c) Per maggiore sicurezza, sostituire le parti usurate o danneggiate. Utilizzare solo accessori e parti di ricambio originali.
d) Prestare attenzione durante la regolazione della macchina per impedire che le dita rimangano incastrate tra le lame mobili e le parti fisse della macchina.
e) Far sempre raffreddare il tosaerba prima di riporlo.
f) Quando si fa manutenzione alle lame siate consapevoli che, anche se la corrente è spenta, le lame possono ancora muoversi.
ISTRUZIONI PER LA SICUREZZA DEL PACCO BAT- TERIA
a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici.
Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi,
chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima
dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.
k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Ricaricare solo con il caricatore specificato da Worx. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura.
m) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.
n) Tenere il pacco batteria fuori dalla portata dei bambini.
o) Conservare i documenti originali del prodotto per riferimenti futuri.
p) Rimuovere la batteria dall'apparecchiatura, se non in uso.
q) Smaltire adeguatamente. r) Non mischiare batterie di diverse marche, capacità,
dimensioni o tipologia nello stesso dispositivo. s) Non rimuovere anzitempo il pacco batterie dalla sua confezione originale.
t) Fare attenzione ai segni più (+) e meno (−) sulla batteria e accertarsi di utilizzarla nel modo corretto.
SIMBOLI
| Leggere attentamente il manuale d'istruzione ed assicurarsi di aver compreso completamente i comandi descritti e il relativo funzionamento | |
| Tenere gli astanti a distanza di sicurezza. | |
| Fare attenzione alle lame affiliate. Le lame continuano a ruotare dopo che il motore è stato spento. Togliere la spina dalla rete elettrica prima di eventuali interventi di manutenzione. | |
| Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con conseguenti rischi per l'ambiente. Non smaltire le batterie esaurite nei rifiuti generici. | |
| Non bruciare |
| Li-lon | Batteria agli ioni di litio (Li-lon). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l'impatto ambientale. I pacchi batteria possono costituire un pericolo per l'ambiente e per la salute umana in quanto contengono sostanze pericolose. |
| I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino | |
| Indossare guanti protettivi | |
| Rimuovere la batteria dalla presa prima di eseguire qualsiasi regolazione, riparazione o intervento di manutenzione. | |
| Rimuovere la chiave | |
| STOP | Le lame continuano a ruotare anche dopo lo spegnimento dell'attrezzo. Prima di toccarle, attendere fino a quando le parti in movimento della macchina si sono completamente arrestate. |
ELEMENTI DELL'APPARECCHIO
| 1. PULSANTE DI SGANCIO DI SICUREZZA |
| 2. MANIGLIA DI SICUREZZA |
| 3. MANIGLIA SUPERIORE |
| 4. MANOPOLA DELLA MANIGLIA SUPERIORE |
| 5. MANIGLIA DEL CONTENITORE |
| 6. SPORTELLINO DI SICUREZZA |
| 7. CONTENITORE DI RACCOLTA DELL'ERBA |
8. MANOPOLA DELLA MANIGLIA INFERIORE
9. MANIGLIA DI TRASPORTO
10. COPERCHIO PACCO BATTERIA
11. INDICATORE DEL CONTENITORE DI RACCOLTA DELL'ERBA
12. MANIGLIA INFERIORE
13. PACCO BATTERIA\* (VEDERE FIG. E1)
14. CHIAVE DI SICUREZZA (VEDERE FIG. E1)
15. BULLONE DELLA LAMA (VEDERE FIG. M1)
16. LAMA (VEDERE FIG. M1)
* Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.
SPECIFICHE TECNICHE
Codice WG730E WG730E.9 (7- designazione del macchinario rappresentativo del Tagliaerba a batteria)
| WG730E WG730E.9 | ||
| Potenza Nominale 20V | —— Max. ** | |
| Velocità a vuoto 3500 /min | ||
| Diametro alloggiamento lame | 32 cm | |
| Diametro di taglio | 30 cm | |
| Diametro ruote anteriori | 140 mm | |
| Diametro ruote posteriori | 160 mm | |
| Altezza di taglio | 30 – 70 mm | |
| Posizioni altezza di taglio | 3 | |
| Capacità contenitore erba | 30 L | |
| Tipo di batteria Ioni Di Litio | ||
| Tempo di ricarica (circa) 125 mins | / | |
| Peso Macchina 9.3 kg | 8.6 kg | |
**Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.
ACCESSORI
| WG730E | WG730E.9 | |
| Batteria (WA3014) | 1 | / |
| Caricatore (WA3880) | 1 | / |
| Sacco raccolta erba | 1 | |
Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Scegliere il tipo in base al lavoro che si intende effettuare. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.
INFORMAZIONI SUL RUMORE
| Pressione acustica ponderata | L_pA = 81.3 dB(A) |
| K_pA | 3.0 dB (A) |
| Potenza acustica ponderata | L_wA = 94.9 dB(A) |
| K_wA | 1.0 dB (A) |
| Indossare protezione per le orecchie. | |
INFORMAZIONI SULLA VIBRAZIONE
| Vibrazione ponderata tipica | a_h < 2.5 m/s^2 |
| Incertezza | K = 1.5 m/s ^2 |
AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire lore dichiarato in base ai modi con cui viene usato lo ento, ai seguenti esempi e ad altre variabili:
Come viene usato l'apparecchio e i materiali tagliati o forati.
Le condizioni e la buona manutenzione dello strumento.
L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.
La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.
L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.
Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.
AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo
dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.
Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.
USARE sempre scalpelli, trapani e lame affilati.
Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).
Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.
Pianificare il programma di lavoro in modo da suddividere
i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.
ISTRUZIONI OPERATIVE
NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.
Uso conforme alle norme:
Questo prodotto è stato progettato per tosare l'erba di prati domestici.
| AZIONE FIGURA | |
| MONTAGGIO | |
| Montaggio del manubrio Vedi Fig. | A1-A4 |
| Assemblaggio del sacco di raccolta della polvere | Vedi Fig.B1-B3 |
| Assemblaggio del sacco di raccolta della polvere al tagliaerbaNOTA:Rilasciare leggermente la sacca raccolta erba per controllare che sia stata installata bene. | Vedi Fig.C1, C2 |
| Controllo dello stato di carica della batteriaNOTA:la Fig. D1 si riferisce solamente alla batteria con indicatore luminoso. | Vedi Fig.D1 |
| Caricamento del pacco batteriaÈ possibile trovare maggiori dettagli nel manuale del caricatore. | Vedi Fig.D2 |
| Montaggio/smontaggio della batteria Vedi Fig.E1, E2 | |
| FUNZIONAMENTO | |
| Rimozione/svuotamento del sacco di raccolta della polvere AVVERTENZA! Verificare sempre che lo sportello di sicurezza chiuda la bocca di scarico prima dell'uso. Non sollevare mai lo sportello di sicurezza quando il rasaerba viene usato senza il sacco raccoglierba montato. | Vedi Fig.D1,D2 |
| Installazione attacco di pacciamatura Vedi Fig.E | |
| Montaggio/smontaggio della batteria Inserire la chiave di sicurezza prima di installare il gruppo batteria.NOTA: Quest'apparecchio funziona solo quando sono installate batterie separate. Si raccomanda di utilizzare le stesse batterie AH e di caricare le due batterie contemporaneamente.Quando si utilizzano due batterie con diverso AH, l'apparecchio funziona solo al denominatore comune inferiore. | Vedi Fig.F1, F2 |
| Controllo dello stato di carica della batteriaNOTA: la Fig. G1 si riferisce solamente alla batteria con indicatore luminoso. | Vedi Fig.G1 |
| Caricamento del pacco batteriaNOTA: il pacco batteria viene spedito scarico. La batteria deve essere completamente carica prima del primo taglio.Caricare sempre completamente le due batterie nello stesso momento. È possibile trovare maggiori dettagli nel manuale del caricatore. | Vedi Fig.G2 |
| FUNZIONAMENTO | |
| Avvio & Arresto Vedi Fig. | I1,I2 |
| Regolazione dell'altezza di taglio Rimuovere il pacco batteria.Capovolgere il tosaerba. Afferrare una ruota e tirarla o spingerla in avanti. Assicurarsi di tirarla in avanti abbastanza da poterla spostare verso l'alto o verso il basso lungo il supporto della ruota. Con la ruota nella posizione più avanzata, farla scorrere verso l'alto o verso il basso nella posizione desiderata. Ripetere i passaggi precedenti su tutte e quattro le ruote.Assicurarsi che tutte e quattro le ruote si trovino alla stessa altezza di taglio.AVVERTENZA!Arrestare, rilasciare la barra di sicurezza e attendere che il motore si arresti prima di regolare l'altezza.Le lame continuano a ruotare una volta spenta l'apparecchiatura, una lama in rotazione può provocare ferite.Non toccare le lame in rotazione. | Vedi Fig.G1, G2 |
| Indicatore di riempimento del raccoglitoreVuoto: Aletta aperta (a)Pieno: Aletta chiusa (b) | Vedi Fig. H |
| Rimozione/svuotamento del sacco di raccolta della polvereAVVERTENZA! Verificare sempre che lo sportello di sicurezza chiuda la bocca di scarico prima dell’uso. Non sollevare mai lo sportello di sicurezza quando il rasaerba viene usato senza il sacco raccoglierba montato. | Vedi Fig. I |
| Immagazzinaggio Vedi Fig. | J1,J2 |
SUGGERIMENTI PER IL TAGLIO DEL'ERBA
NOTA: ISPEZIONARE SEMPRE L'AREA NELLA QUALE SI DEVE UTILIZZARE IL TAGLIAERBA E TOGLIERE PIETRE, BASTONI, CAVI, OSSI ED ALTRA SPORCIZIA CHE POTREBBE ESSERE LANCIATA DALLA LAMA IN ROTAZIONE.
- Tagliare l'erba lungo la superficie di terreni scoscesi muovendosi in senso trasversale, e mai dall'alto verso il basso. Prestare molta attenzione quando si cambia direzione sulle superfici inclinate. Non utilizzare su terreni molto scoscesi. Fare attenzione a mantenere sempre una presa ben salda per i piedi.
- Rilasciare la maniglia di leva per spegnere il tosaerba quando si attraversa un'area ghiaiosa (le pietre possono essere lanciate dalla lama).
- Impostare il tagliaerba sull'altezza massima di taglio quando si effettuano tagli su terreni non lisci o se l'erba è alta. Se si taglia troppa erba potrebbe scattare l'interruttore di protezione, e il tagliaerba si arresta.
- Se durante la stagione con crescita rapida dell'erba si usa un sacco raccolta erba, l'erba potrebbe ostruire l'apertura di scarico. Rilasciare la maniglia di leva per spegnere il tosaerba e rimuovere la chiave di sicurezza. Smontare la sacca per l'erba e agitarla in modo che l'erba si deposito sul fondo. Pulire qualsiasi residuo di erba o altri detriti che possano essersi formati intorno all'apertura di scarico. Sostituire la sacca per i clienti nuovi.
- Se il tosaerba inizierebbe a vibrare in modo anomalo, rilasciare la maniglia di leva per spegnere il tosaerba e rimuovere la chiave di sicurezza.. Controllare immediatamente la causa della vibrazione. Le vibrazioni sono sempre un'indicazione di problemi. Non utilizzare il tagliaerba fino a quando non si è eseguito un controllo.
- RILASCIATE SEMPRE LA MANIGLIA DI LEVA PER SPEGNERE E RIMUOVERE LA CHIAVE DI SICUREZZA
QUANDO UTILIZZARLO ANCHE PER UN BREVE PERIODO.
AREA DI TAGLIO
L'area di taglio può essere influenzata da diversi fattori, come altezza di taglio, umidità del manto erboso, lunghezza dell'erba e densità. Inoltre, avviare e arrestare il tosaerba troppe volte durante l'uso può contribuire a ridurre l'autonomia e, di conseguenza, l'area di taglio. La seguente tabella descrive il rapporto tra condizioni di taglio e area di taglio.
| Altezza di taglio Area di taglio (massima) | |
| Tagliare da 7 cm a 5 cm 200 m | ^2 |
SUGGERIMENTO:
1) si consiglia di tagliare l'erba frequentemente, procedere a un'andatura normale e non avviare/arrestare il tosaerba troppo spesso durante l'uso.
2) Per ottenere prestazioni ottimali, utilizzare due pacchi batterie completamente carichi e tagliare sempre meno di un terzo della lunghezza dell'erba ad ogni passata.
3) Procedere più lentamente quando si deve tagliare erba più alta, così da ottenere un taglio più efficace e consentire lo scarico dell'erba tagliata.
4) Evitare di tagliare erba bagnata, in quanto potrebbe aderire alle superfici interne del piatto di taglio e ostacolare raccolta o scarico dell'erba tagliata.
5) In caso di erba fresca o spessa, impostare un'altezza di taglio maggiore per prolungare la durata delle batterie.
MANUTENZIONE
AVVERTENZA: Arrestare il tosaerba, rimuovere la chiave di sicurezza e le batterie prima di rimuovere il sacchetto di raccolta dell'erba.
Note: Per garantire una vita di servizio più lunga ed affidabile, è necessario attenersi con regolarità alle seguenti procedure di manutenzione. Verificare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, fissaggi lenti e componenti usurati o guasti. Accertarsi che tutte le coperture e le protezioni siano in buon ordine e correttamente agganciate al tosaerba. Eseguire ogni necessaria operazione di manutenzione o riparazione prima di utilizzare l'apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e suggerimenti.
AFFILATURA DELLA LAMA
PER AVERE PRESTAZIONI OTTIMALI TENERE LA LAMA SEMPRE AFFILATA. UNA LAMA POCO AFFILATA NON CONSENTE DI TAGLIARE BENE ERBA E CESPUGLI.
QUANDO SI SMONTA, AFFILA E SI RIMONTA LA LAMA INDOSSARE UNA PROTEZIONE IDONEA PER GLI OCCHI. ASSICURARSI CHE LA CHIAVE DI SICUREZZA e LE BATTERIE SIANO RIMOSSE.
L'affilatura della lama due volte nella stagione in cui si taglia l'erba è solitamente sufficiente in condizioni normali di utilizzo. La sabbia consuma rapidamente il filo della lama. Se il suo prato ha un terreno ricco di sabbia potrebbe essere necessario dover affilare la lama con una frequenza maggiore.
SOSTITUIRE IMMEDIATAMENTE LA LAMA SE PIEGATA O DANNEGGIATA.
QUANDO SI AFFILA LA LAMA
- Verificare che la lama rimanga equilibrata.
- Affilare la lama con l'angolo di taglio originale.
- Affilare i bordi di taglio su entrambe le estremità della lama, togliendo la stessa quantità di materiale da entrambi i lati.
NOTA:
- Assicurarsi che il tagliaerba sia spento .Rimuovere la chiave e le batterie.
- Riporre il tagliaerba in modalità di riposo in posizione verticale.
AFFILARE LA LAMA IN UNA MORSA (Vedi Fig. K)
- Assicurarsi che la maniglia di leva sia rilasciata, la lama si sia fermata e la chiave di sicurezza sia rimossa prima di rimuovere la lama.
- Smontare la lama dal tagliaerba. Vedere le istruzioni per lo smontaggio e per rimontare la lama.
- Fissare la lama K-1 in una morsa K-2.
- Indossare occhiali di sicurezza e prestare attenzione a non tagliarsi.
- Affilare i bordi taglienti con attenzione utilizzando una lima fine K-3 o una pietra per affilare.
- Controllare l'equilibratura della lama. Vedere le istruzioni per l'equilibratura della lama.
- Rimontare la lama sul tagliaerba e serrare bene. Fare riferimento alle istruzioni riportate di seguito.
EQUILIBRATURA DELLA LAMA (Vedi Fig.L)
Verificare l'equilibratura della lama posizionando il foro centrale della lama L-1 su un giravite L-2, bloccati in orizzontale su una morsa L-3. Se una delle estremità della lama ruota verso il basso deve essere limata. La lama è bene equilibrate quando nessuna delle due estremità va in basso.
MANUTENZIONE DELLA LAMA (Vedi Fig. M1, M2)
Sostituire la lama dopo 50 ore di taglio o 2 anni, quale delle due condizioni si verifica prima, indipendentemente dalle condizioni. Per smontare e rimontare la lama seguire queste procedure. Sono necessari guanti da giardinaggio (non in dotazione) ed una chiave (non in dotazione) per smontare la lama. Assicurarsi che la chiave di sicurezza e le batterie non siano installate. Incastrare un blocco di legno tra la lama e il piatto del tosaerba per evitare che la lama ruoti e svitare il bullone della lama ruotandolo in senso antiorario conla chiave, poi rimuovere la lama. Per rimontare, mettere la lama con il lato affilato verso il basso. Serrare bene il dado della lama.
IMMAGAZZINAMENTO (Vedi Fig. J1, J2)
Arrestare il tosaerba e rimuovere sempre la chiave di sicurezza e le batterie. Pulire a fondo la parte esterna della macchina usando un panno o una spazzola morbida. Non usare acqua, solventi o prodotti lucidanti. Rimuovere ogni traccia di grasso e detriti, soprattutto dalle fessure di ventilazione.
Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere dalla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica.
Conservare la macchina in un posto asciutto. Non accatastare sopra di essa altri oggetti.
I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere
I portato al centro di riciclaggio per un corretto trat- nto. Controllare con le autorità locali o con il rivenditore localizzare il centro di riciclaggio più vicino.
RISOLUZIONE DEI PROBLEMI
| Problema Soluzione | |
| 1. La falciatrice non funziona quando viene attivata la barra di sicurezza. | A. Verificare che la chiave di sicurezza sia stata installata e che sia completamente inserita e che il pulsante di blocco di sicurezza sia completamente premuto.B. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie, capovolgere il tosaerba e controllare che la lama possa ruotare liberamente. In caso contrario, riportare il tosaerba a un manutentore autorizzato. La lama deve ruotare liberamente.C. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde. |
| 2. Il motore si spegne durante la falciatura. | A. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie, capovolgere il tosaerba e controllare che la lama possa ruotare liberamente. In caso contrario, riportare il tosaerba a un manutentore autorizzato. La lama deve ruotare liberamente.B. Regolare l'altezza di taglio delle ruote sulla posizione più alta e accendere il tosaerba.C. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde.D. Evitare di sovraccaricare il tosaerba. Rallentare la velocità di taglio oppure aumentare l'altezza di taglio, oppure applicare entrambe le misure. |
| 3. Il motore si spegne durante la falciatura o non riesce a tagliare tutto il prato. | A. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde.B. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie,Capovolgere il tosaerba e controllare: l'affilatura della lama – mantenere ben affilata la lama. Che la scocca e il condotto di scarico non siano intasati.C. Le ruote possono essere state regolate a un'altezza troppo bassa per le condizioni dell'erba. Aumentare l'altezza di taglio. |
TUTELA AMBIENTALE
| 4. Il tosaerba è troppo duro da spingere. | A. Aumentare l'altezza di taglio per ridurre la resistenza della scocca sull'erba. Controllare che ogni ruota giri liberamente. |
| 5. Il tosaerba fa rumore e vibra più del solito. | A. Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie. Girare di lato il tosaerba e controllare la lama per verificare che non si sia piegata o danneggiata. Se la lama è danneggiata, sostituirla con una di ricambio. Se la parte inferiore della scocca è danneggiata, portare il tosaerba presso un centro assistenza autorizzato.B. Se non vi sono danni visibili sulla lama e il tosaerba continua a vibrare: Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie.Ruotare la lama di 180 gradi e rimontarla. Se il tosaerba continua a vibrare, portarlo presso un centro assistenza autorizzato. |
| 6. Il LED del caricabatterie non si accendono. | A. Controllare la connessione.B. Sostituire il caricabatterie. |
| 7. Il LED del caricabatterie non diventa verde. | A. La batteria deve essere esaminata. Portarla in un centro di assistenza autorizzato. |
| 8. Il rasaerba non raccoglie lo sfalcio nel sacco. | A. Rimuovere la piastra di pacciamatura quando si usa il sacco.B. Condotto intasato.Rilasciare il pulsante di sicurezza per spegnere il tosaerba. Rimuovere la chiave di sicurezza e le batterie.Eliminare lo sfalcio dal condotto.C. Troppa erba tagliata. Sollevare l'altezza di taglio delle ruote per accorciare la lunghezza del taglio.D. Sacco pieno. Svuotare il sacco più frequentemente. |
| 9. Durante la pacciamatura si vedono sfalci evidenti. | A. Viene tagliata troppa erba.Sollevare l'altezza di taglio delle ruote per accorciare la lunghezza del taglio. Non tagliare più di 1/3 della lunghezza totale.B. Verificare l'affilatura della lama.Mantenere la lama sempre affilata. |
| 10. Tempo di funzionamento ridotto dopo molti utilizzi. | A. Riportare la macchina in un centro di assistenza autorizzato: potrebbe essere necessaria una nuova batteria. |
| 11. Il LED del caricabatterie lampeggia in rosso e la batteria non si carica. | A. La batteria si surriscalda a seguito di un uso prolungato. Rimuovere la batteria dal caricabatterie e lasciarla raffreddare fino a 42 °C o meno. |
DICHIARAZIONE DI CONFORMITÀ
NOI,
Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
A nome di Positec si dichiara che il prodotto
Descrizione Tagliaerba a batteria Worx
Codice WG730E WG730E.9 (7- designazione del macchinario rappresentativo del Tagliaerba a batteria)
Funzione Falciatura prati
È conforme alle seguenti direttive,
2006/42/EC, 2014/30/EU
2011/65/EU&(EU)2015/863
2000/14/EC modificata dalla 2005/88/EC
2000/14/EC modificata dalla 2005/88/EC
Procedura di conformità come da Annex VI
Potenza acustica pesata 94.9 dB(A)
Massima potenza di rumore garantita 96 dB(A)
L'organismo competente
Nome: Intertek, Deutschland GmbH(organismo notificato 0905)
Indirizzo: Stangenstraße 1, 70771 LEINFELDEN-ECHTERDINGEN
conforme a,
EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2
Il responsabile autorizzato alla compilazione della documentazione tecnica,
Nome Marcel Filz
Indirizzo Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany
2021/1/4
Allen Ding
Vice capo ingegnere, testing e certificazione
Positec Technology (China) Co., Ltd
