WG730E - Sekačka na trávu WORX - Bezplatný návod k obsluze

Značka	WORX
Model	WG730E
Typ produktu	Bezdrátová sekačka na trávu
Napájení	Lithium-Ion baterie 20 V max (18 V nominálních)
Otáčky naprázdno	3500 ot./min
Průměr sečení	30 cm
Průměr pláště	32 cm
Výška sečení	30-70 mm (3 polohy)
Kapacita sběrného koše	30 l
Průměr předních kol	140 mm
Průměr zadních kol	160 mm
Hmotnost (standardní model)	9,3 kg
Doba nabíjení	Přibližně 125 min
Typ dodávané baterie	Lithium-Ion (WA3014)
Dodávaná nabíječka	WA3880
Hlavní funkce	Sekání, sběr trávy, mulčování (volitelné)
Hladina akustického tlaku (LpA)	81,3 dB(A) (nejistota 3 dB)
Hladina akustického výkonu (LwA)	94,9 dB(A) (nejistota 1 dB)
Bezpečnost	Zajišťovací tlačítko, bezpečnostní klíč, bezpečnostní klapka, automatické zastavení
Údržba	Ostření a vyvážení nože, pravidelné čištění, kontrola upevnění
Náhradní díly a opravitelnost	Používejte originální díly WORX; opravu doporučujeme provést v autorizovaném servisu
Obsah balení	Sekačka, baterie, nabíječka, sběrný koš, bezpečnostní klíč
Skladování	Na suchém místě, ve svislé poloze, bez položených předmětů

Často kladené otázky - WG730E WORX

Co dělat, když sekačka nenastartuje?

Zkontrolujte, zda je bezpečnostní klíč správně zasunut a zda je stisknuto zajišťovací tlačítko. Ujistěte se, že je baterie nabitá (zelená kontrolka na nabíječce). Pokud problém přetrvává, zkontrolujte nůž: musí se volně otáčet. Podívejte se do průvodce odstraňováním problémů.

Jak nastavit výšku sečení?

Vyjměte baterii a klíč. Otočte sekačku. Uchopte kolo a táhněte jej dopředu, abyste jej odemkli, poté jej posuňte nahoru nebo dolů do požadované polohy (3 polohy). Opakujte u všech čtyř kol a nastavte je na stejnou výšku.

Proč se motor zastaví během sečení?

Může to být způsobeno přetížením (příliš vysoká nebo hustá tráva), vybitou baterií nebo zablokovaným nožem. Uvolněte rukojeť, vyjměte klíč a baterii. Zkontrolujte, zda se nůž volně otáčí, a v případě potřeby zvyšte výšku sečení.

Jak nabrousit nůž?

Vyjměte baterii a klíč. Demontujte nůž (šroub povolte proti směru hodinových ručiček). Upevněte jej do svěráku a pilníkem jemným pilníkem zbrousíte ostří při zachování původního úhlu. Zkontrolujte vyvážení umístěním středového otvoru na šroubovák: pokud jedna strana klesá, brousíme ji, dokud není vyvážená.

Jak vyčistit sekačku?

Zastavte sekačku, vyjměte klíč a baterii. Použijte měkký kartáč a suchý hadřík (žádná voda ani chemikálie). Vyčistěte spodní část pláště a větrací štěrbiny. Odstraňte trávu pod nožem dřevěným nebo plastovým nástrojem.

Co dělat, když se sběrný koš neplní?

Zkontrolujte, zda je mulčovací deska odstraněna (pokud je nainstalována). Ujistěte se, že výfukový kanál není ucpaný. Pokud je koš plný, vyprazdňujte jej častěji. Snižte výšku sečení, pokud je tráva příliš dlouhá.

Jak vyměnit nůž?

Po vyjmutí baterie a klíče zajistěte nůž dřevěným špalkem. Odšroubujte šroub nože (proti směru hodinových ručiček) pomocí klíče. Namontujte nový nůž řeznými hranami směrem k zemi a pevně utáhněte šroub.

Proč sekačka abnormálně vibruje?

Okamžitě zastavte, vyjměte klíč a baterii. Zkontrolujte nůž: pokud je poškozený nebo zkroucený, vyměňte jej. Pokud se zdá neporušený, otočte jej o 180° a znovu nainstalujte. Pokud vibrace přetrvávají, svěřte sekačku autorizovanému servisu.

Jak nabít baterii?

Používejte výhradně dodávanou nabíječku (WA3880). Zapojte nabíječku do síťové zásuvky, vložte baterii. Červená kontrolka značí nabíjení; zelená značí plně nabitou baterii (přibližně 125 min). Pokud kontrolka bliká červeně, baterie je příliš horká: nechte ji vychladnout.

Jak uskladnit sekačku?

Zastavte sekačku, vyjměte klíč a baterii. Vyčistěte ji. Umístěte ji ve svislé poloze (skladování ve stoje) na suché místo. Nepokládejte na ni žádné předměty. Baterii skladujte na chladném a suchém místě mimo dosah dětí.

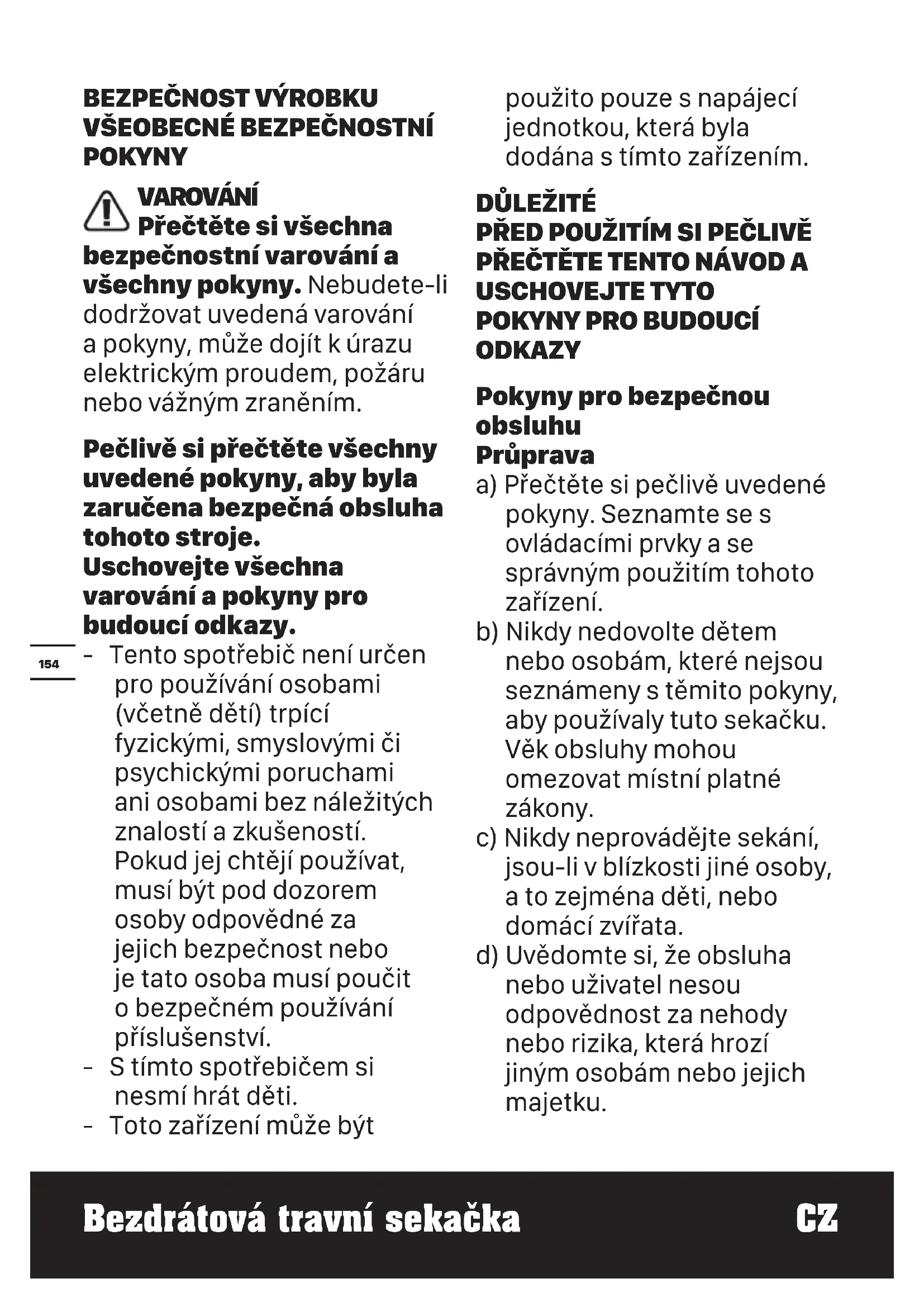

NÁVOD K OBSLUZE WG730E WORX

bezpečnostní varování a všechny pokyny. Nebudete-li dodržovat uvedená varování a pokyny, může dojít k úrazu elektrickým proudem, požáru nebo vážným zraněním.

Pečlivě si přečtěte všechny uvedené pokyny, aby byla zaručena bezpečná obsluha tohoto stroje.

Uschovejte všechna varování a pokyny pro budoucí odkazy.

- Tento spotřebič není určen pro používání osobami (včetně dětí) trpící fyzickými, smyslovými či psychickými poruchami ani osobami bez náležitých znalostí a zkušeností. Pokud jej chtějí používat, musí být pod dozorem osoby odpovědné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání příslušenství.

• S tímto spotřebičem si nesmí hrát děti.
• Toto zařízení může být

použito pouze s napájecí jednotkou, která byla dodána s tímto zařízením.

DŮLEŽITÉ

PŘED POUŽITÍM SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE TYTO POKYNY PRO BUDOUCÍ ODKAZY

Pokyny pro bezpečnou obsluhu

Průprava

a) Přečtěte si pečlivě uvedené pokyny. Seznamte se s ovládacími prvky a se správným použitím tohoto zařízení.
b) Nikdy nedovolte dětem nebo osobám, které nejsou seznámeny s těmito pokyny, aby používaly tuto sekačku. Věk obsluhy mohou omezovat místní platné zákony.
c) Nikdy neprovádějte sekání, jsou-li v blízkosti jiné osoby, a to zejména děti, nebo domácí zvířata.
d) Uvědomte si, že obsluha nebo uživatel nesou odpovědnost za nehody nebo rizika, která hrozí jiným osobám nebo jejich majetku.

Příprava

a) Při sekání vždy používejte pevnou obuv a dlouhé kalhoty. Nepracujte s tímto zařízením, jste-li bosí nebo máte-li otevřené sandály.

b) Zkontrolujte kompletně prostor, kde budete tuto sekačku používat a odstraňte všechny předměty, které mohou být sekačkou odmrštěny.

c) Před každým použitím proved'te vždy vizuální kontrolu, zda jsou v pořádku nože i montážní šrouby nožů a zda není opotřebováno nebo poškozeno žací ústrojí. Poškozené nebo opotřebované nože vyměňujte vždy jako sadu, aby bylo zajištěno vyvážení nožů. Nečitelné nebo poškozené nálepky vyměňte.

Použití

a) Provádějte sečení pouze při denním světle nebo při kvalitním umělém osvětlení.

b) Je-li to možné, vyvarujte se použití této sekačky ve vlhké trávě.

c) Na svahu vždy udržujte pevný postoj.

d) Chod'te, nikdy neběhejte.

e) Při práci s rotačními sekačkami na kolečkách jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů.

Jezděte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů.

f) Při změně směru na svahu bud'te vždy velmi opatrní.

g) Neprovádějte sekání na příliš strmém svahu.

h) Bud'te velmi opatrní při couvání nebo při přitahování sekačky směrem k sobě.

i) Zastavte sekačku a rotující nůž (nože), musíte-li sekačku naklonit během přepravy, při přejíždění jiných než travnatých ploch a při přepravě sekačky na plochu a z plochy, která byla sekána.

j) Nikdy nepoužívejte sekačku s poškozenými kryty nebo bez bezpečnostních zařízení, například odchylovačů nebo bez rádně nasazených sběrných košů.

k) Zapínejte motor sekačky opatrně podle uvedených pokynů a udržujte nohy v bezpečné vzdálenosti od nože (nožů).

I) Při zapínání motoru sekačku

nikdy nenaklánějte, mimo případy, kdy musí být sekačka při startování nakloněna. V takovém případě sekačku nenaklánějte více, než je to nezbytně nutné a zvedejte pouze tu část sekačky, která je dále od obsluhy.

m) Nevkládejte ruce nebo nohy do blízkosti nebo pod rotující části. Stále dbejte na to, aby byl otvor pro odvod posečené trávy průchozí.

n) Nedotýkejte se nožů před vyjmutím bezpečnostního klíče, a dokud nedojde k úplnému zastavení nožů.

o) Nespouštějte tuto sekačku, stojíte-li přímo před otvorem pro odvod posekané trávy.

p) Nepřepravujte sekačku, je-li k sekačce připojen napájecí zdroj.

q) Zastavte sekačku a vyjměte bezpečnostní klíč. Ujistěte se, zda došlo k úplnému zastavení všech pohybujících částí.

– Kdykoli necháváte tento stroj bez dozoru.

– Před odstraněním zablokování.

– Před kontrolou, čištěním a jakoukoli prací na stroji.

- Po nárazu do cizího předmětu. Před opětovným spuštěním a obsluhou sekačky zkontrolujte tento stroj a proved'te potřebné opravy.

Začne-li sekačka nadměrně vibrovat (proved'te kontrolu ihned).

- Zkontrolujte, zda nedošlo k poškození.

- Vyměňte nebo opravte každou poškozenou část.

- Zkontrolujte a utáhněte všechny uvolněné části.

Údržba a uložení

a) Udržujte všechny matice, šrouby a vruty řádně utaženy, abyste zajistili, že bude toto zařízení v bezvadném provozním stavu.

b) Provádějte často kontrolu sběrného koše, zda není opotřebován nebo poškozen.

c) Z bezpečnostních důvodů proved'te výměnu opotřebovaných nebo poškozených částí. Používejte pouze originální náhradní díly a příslušenství.

d) Při seřizování sekačky bud'te velmi opatrní, abyste

zabránili zachycení prstů mezi pohybujícími se noži a pevnými částmi sekačky.

e) Před uložením nechejte sekačku vždy řádně vychladnout.
f) Při údržbě nožů dávejte pozor, protože i při vypnutí napájecího zdroje sekačky mohou být nože sekačky stále v pohybu.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů

baterie může způsobit popáleniny nebo požár.

c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterií na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e)Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h)Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.

j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
I) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností Worx. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařízením.
m) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
n) Ukládejte baterie mimo dosah dětí.
o) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
p) Není-li zařízení používáno, vyjměte z něj baterii.
q) Provádějte řádnou likvidaci baterie.
r) V zařízení nekombinujte bateriové články různého data výroby, kapacity, velikosti nebo typu.

s) Nevyjímejte baterii z originálního obalu dříve, než bude použita.
t) Dodržujte polaritu vložených baterií plus (+) a mínus (-) a zajistěte používání baterií správným způsobem.

SYMBOLY

	Před použitím tohoto stroje si přečtěte uživatelskou příručku
	Udržujte ostatní osoby v bezpečné vzdálenosti.
	Používejte pouze ostré nože. Nože pokračují v otáčení i chvíli po vypnutí motoru. Před prováděním údržby vyjměte bezpečnostní klíč.
	Akumulátory se mohou při nesprávném způsobu likvidace dostat do systému koloběhu vody, což může ohrozit vlastní ekosystém. Dosloužilé akumulátory nelikvidujte jako netříděný komunální odpad.
	Nevystavujte působení ohně
Li-Ion	Akumulátor Li-Ion. Tento výrobek byl označen symbolem „tříděný odpad“ pro všechny jednotlivé a složené akumulátory. Proto musí být s ohledem dopadu na životní prostředí po dosloužení recyklován nebo demontován. Akumulátory obsahují nebezpečné látky, proto mohou být nebezpečné pro životní prostředí a lidské zdraví.
	Nepotřebné elektrické přístroje by neměly být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
	Používejte ochranné rukavice
	Před prováděním jakéhokoli seřízení, servisu nebo údržby vyjměte z úložného prostoru baterii.
	Odstraňte krytku
	Nože po vypnutí zahradního nářadí ještě dále rotují a mohou způsobit zranění. Nedotýkejte se žádné části nářadí, dokud nedojde k jejich úplnému zastavení.

SEZNAM SOUČÁSTEK

1. BEZPEČNOSTNÍ TLAČÍTKO ZASTAVENÍ CHODU

2. RUKOJEŠT SPÍNAČE

3. HORNÍ RUKOJEŤ

4. OTOČNÝ KNOFLÍK NA RUKOJETI, HORNÍ

5. RUJOJEŤ VAKU

6. BEZPEČNOSTNÍ KLAPKA

7. VAK NA ZACHYTÁVÁNÍ TRÁVY

8. OTOČNÝ KNOFLÍK NA RUKOJETI, DOLNÍ

9. RUKOKEŤ PRO PŘENÁŠENÍ

10. KRYT SADY BATERIÍ

11. UKAZATEL STAVU TRÁVY VE VAKU

12. DOLNÍ RUKOJEŤ

13. SADA BATERIÍ* (VIZ OBR. E1)

14. BEZPEČNOSTNÍ KLÍČ (VIZ OBR. E1)

15. ŠROUB NOŽE (VIZ OBR. M1)

16. NÜŽ (VIZ OBR. M1)

* Ne všechno zobrazené nebo popisované příslušenství je součástí standardní dodávky.

TECHNICKÉ ÚDAJE

Typ WG730E WG730E.9(7 označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu)

	WG730E WG730E.9
Napájecí napětí 20 V	--- Max. **
Otáčky naprázdno 3500 /min
Průměr paluby	32 cm
Šířka záběru	30 cm
Průměr předního kola	140 mm
Průměr zadního kola	160 mm
Výška sekání	30 – 70 mm
Počet poloh pro výšku sekání	3
Objem sběrného koše	30 L
Typ baterie Li-Ion
Doba nabíjení (Přibl.) 125 mins		/
Hmotnost 9.3 kg	8.6 kg

**Napětí měřeno bez pracovního zatížení. Původní napětí baterie dosahuje maximálně 20 V. Jmenovité napětí je 18 V.

PŘÍSLUŠENSTVÍ

	WG730E W	G730E.9
Akumulátor (WA3014)	1	/
Nabíječka (WA3880) 1/
Sběrný koš na trávu 1

Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.

ÚDAJE O HLUKU

Měřený akustický tlak L	pA = 81.3 dB(A)
KpA 3.0 dB (A)
Měřený akustický výkon L	wA = 94.9 dB(A)
KwA	1.0 dB (A)
Používejte ochranu sluchu.

INFORMACE O VIBRACÍCH

Typická naměřená hodnota vibrací a	h < 2.5 m/s2
Kolísání K = 1.5 m/s2

VÝSTRAHA: Hodnota vibračních emisí během

praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:

Způsob, jakým je nástroj použiván, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby. Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VÝSTRAHA: Je třeba upřesnit, že při odhadu výše

rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času.

Zásady pro omezení rizika působení vibrací.

VŽDY používejte ostré trny, vrtáky a čepele.

Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte.

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrate nástroje, rozloženo do několika dní.

URČENÉ POUŽITÍ

POZNÁMKA: Předtím než začnete nářadí t, přečtěte si pečlivě manuál.

Určené použití

Tento výrobek je určen pro sečení trávníků na soukromých pozemcích.

SESTAVENÍ A POUŽÍVÁNÍ

PROVÁDĚNÝ ÚKON OBR.
SESTAVENÍ
Sestavení rukojeti Viz Obr.	A1-A2
Sestavení sběrného koše Viz Obr.	B1-B3
Upevnění sběrného koše na sekačku POZNÁMKA: správnou instalaci sběrače trávy zkontrolujte mírným zatlačením na něj.	Viz Obr. C1, C2
Kontrola stavu nabití baterie POZNÁMKA: Obr. D1 platí pouze pro akumulátor s indikátorem stavu nabití.	Viz Obr. D1
Nabíjení baterie Další informace naleznete v návodu pro model.	Viz Obr. D2
Vložení/vyjmuti akumulátoru Před instalací sady baterii vložte bezpečnostní klíč.	Viz Obr. E1, E2
POUŽITÍ
Spuštění & Zastavení Viz	Obr. F
Nastavení výšky sekáníVyjměte sadu baterií. Sekačku otočte.Uchopte jedno kolo a táhněte jej nebo jej tlačte dopředu. Ujistěte se, že jste jej vytáhlì dostatečně daleko dopředu, aby se mohlo pohybovat nahoru/dolů v držáku kola. Až bude kolo v nejpřednější poloze, tak jej posuňte nahoru nebo dolů do požadované polohy. Výše uvedené kroky opakujte u všech čtyř kol. Ujistěte se, že všechna čtyří kola jsou ve stejné řezné výšce.⚠️UPOZORNĚNÍ! Zastavte, uvolněte spínací páčku a počkejte, dokud se motor nezastaví předtím, než upravíte výšku. Nože se otáčejí i po vypnutí sekačky a mohou způsobit poranění. Nedotýkejte se rotujících nožů.	Viz Obr.G1, G2
Indikátor naplnění sběrného košeStav - prázdný koš: otevřený kryt (a)⚠️Stav - plný koš: zavřený kryt (b)⚠️	VizObr.H
Sejmutí/vyprázdnění sběrného koše⚠️VAROVÁNÍ!Předpoužitímvždyzkontrolujte, zda je bezpečnostníklapkavýstupníhootvoruuzav řena. Bezpečnostníklapku nikdynezvedejte, pokud je sekačkapoužívánabeznasazenéhos běrnéhovakunatrávu.	Viz Obr.I
Uložení Viz Obr.	J1,J2

UŽITEČNÉ RADY PRO SEČENÍ POZNÁMKA: VŽDY ZKONTROLUJTE CELÝ PROSTOR, KDE BUDETE SEKAČKA POUŽITA A ODSTRAŇTE VŠECHNY KAMENY, KLACÍKY, DRÁTY, KOVOVÉ PŘEDMĚTY A JINÉ NEČISTOTÝ, KTERÉ MOHOU BÝT ROTUJÍCÍM NOŽEM ODMRŠTĚNY.

1. Sečte vždy po vrstevnici svahu, nikdy nejezděte nahoru a dolů. Při změně směru na svahu bud'te vždy velmi opatrní. Neprovádějte sečení na příliš strmém svahu. Vždy udržujte správný postoj.
2. Při průchodu jakoukoli štěrkovou oblastí uvolněte držadlo madla, aby sekačka "VYPNUTO" (nůž může házet kameny).
3. Při sečení na nerovném terénu nebo při sečení příliš vysoké trávy nastavte sekačku na největší výšku sečení. Sečení příliš husté trávy najednou může způsobit aktivaci jističe, který způsobí zastavení sekačky.
4. Je-li sběrný koš používán během období rychle rostoucích travin, posečená tráva bude mít tendenci ucpávat otvor pro odvod posečené trávy. Uvolněte rukojeť ramene pro "VYPNUTO" sekačky a vytáhněte bezpečnostní klíč.. Sejměte sběrný koš a setřepte posečenou trávu do zadní části sběrného koše. Odstraňte také všechny zbytky trávy a jiných nečistot, které mohou být nahromaděny kolem otvoru pro odvod

posečené trávy. Nasad'te sběrný koš na své místo.
5. Pokud sekačka začne nadměrně vibrovať, uvolněte rukojeť ramene, aby sekačka "VYPNUTO" a vyjměte bezpečnostní klíč. Ihned zkontrolujte příčinu těchto vibrací. Vibrace jsou varováním před další poruchou. Nepoužívejte sekačku, dokud nebude provedena servisní kontrola.
6. VŽDY ZVEŘEJTE BAIL HANDLE "VYPNUTO" ŽELEZ A ODSTRANTE BEZPEČNOSTNÍ KLÍČ, POKUD UKONČETE NEVYUŽITELNÝ EVEN KRÁTKY ČAS.

VELIKOST POSEKANÉ PLOCHY

Velikost posekané plochy může být ovlivněna několika faktory, jako jsou výška sekání, vlhkost trávníku, délka stébel trávy a hustota trávy. Příliš časté spouštění a zastavování sekačky během sekání trávníku navíc způsobuje zmenšení velikosti posekané plochy. Vztah mezi podmínkami pro sekání a velikostí posekané plochy je popsán v níže uvedené tabulce.

Výška řezu Posekaná plocha (maximální)
Řez 7 až 5 cm 200 m	2

RADY:

1) Doporučujeme vám, abyste prováděli sekání trávníku v kratších intervalech, abyste chodili normálním tempem a abyste během práce často nespouštěli/nezastavovali tuto sekačku.
2) Vždy prosím zajistěte, aby byly současně používány dvě zcela nabité baterie a vždy sekejte maximálné 1/3 výšky trávníku, aby byl zaručen co nejlepší výkon sekačky.
3) Při sekání vysoké trávy chod'te pomalu, aby bylo zaručeno efektivnější sekání a řádné odvádění posekané trávy.
4) Vyvarujte se sekání vlhké trávy, protože by docházelo k jejímu nalepování na spodní část žacího ústrojí a posekaná tráva by nemohla být řádně zachycována nebo odváděna.
5) U nového nebo hustého trávníku používejte větší výšku sekání, čímž prodloužíte pracovní dobu baterie.

ÚDRŽBA

UPOZORNĚNÍ:Sekačku na trávu vypněte, vyjměte bezpečnostní klíč a baterie předtím, než vyjmete sběrný vak na trávu.

POZNÁMKA: Z důvodu dosažení dlouhé životnosti a vysoké spolehlivosti provádějte pravidelně níže popsanou údržbu. Kontrolujte jakékoli odchylky od normálu, například uvolněné, posunuté nebo poškozené nože, povolené spojovací prvky a poškozené nebo nadměrně opotřebené součásti. Zkontrolujte, zda jsou kryty a ochrany bez poškození a zda jsou upevněny na správné místo na sekačce. Potřebnou údržbu nebo opravu proved'te ještě před použitím sekačky. Pokud sekačka nefunguje i při provádění pravidelné údržby, kontaktujte naši podporu zákazníků.

BROUŠENÍ NOŽE

Z DŮVODU DOSAŽENÍ NEJLEPŠÍHO VÝKONU SEKAČKY UDRŽUJTE NŮŽ OSTRÝ. TUPÝ NŮŽ NESEKÁ ČISTĚ A SPRÁVNĚ NEMULČUJE. PŘI DEMONTÁŽÍ, BROUŠENÍ A ZPĚTNÉ MONTÁŽI NOŽE POUŽÍVEJTE OCHRANU ZRAKU. ZKONTROLUJTE, ZAJISTĚTE, ABY BYL VYJMUT KLÍČ a BATERIE. V běžných podmínkách obvykle stačí nůž brousit dvakrát za sezónu. Písek způsobuje rychlé ztupení nože. Pokud máte trávník na písčité půdě, může být nutné častější broušení nože. OHNUTÝ NEBO POŠKOZENÝ NŮŽ OKAMŽITĚ VYMĚNTE.

PŘI BROUŠENÍ NOŽE

1. Zkontrolujte, zda zůstalo zachováno vyvážení nože.
2. Dodržte původní úhel broušení nože.
3. Bruste břity na obou koncích nože a ubírejte stejné množství materiálu.

POZNÁMKA:

1. Ujistěte se, zda je sekačka vypnutá. Vyjměte klíč a baterie.
2. Postavte sekačku do svislé polohy pro uložení.

BROUŠENÍ NOŽE VE SVĚRÁKU (Viz Obr. K)

1. Před vyjmutím nože uvolněte rukojeť kliky, čepel se zastavila a bezpečnostní klíč byl vyjmut.
2. Demontujte nůž ze sekačky. Viz pokyny pro demontáž a montáž nože.
3. Upněte nůž K-1 do svěráku K-2.
4. Používejte ochranné brýle a dávejte pozor, abyste se při broušení nepořezali.
5. Pečlivě upravte pracovní hrany nože pomocí jemného pilníku K-3 nebo brusným kamenem.
6. Zkontrolujte vyvážení nože. Viz pokyny pro vyvážení nože.
7. Namontujte nůž zpět na sekačku a řádně jej utáhněte. Postupujte podle níže uvedených pokynů.

VYVÁŽENÍ NOŽE (Víz Obr. L)

Zkontrolujte vyvážení nože zavěšením za středový otvor N-1 na dřík šroubovákuN-2 upnutý ve vodorovné poloze do svěráku N-3. Pokud jeden nebo druhý konec nože klesá dolů, obruste jej. Nůž je správně vyvážen, když ani jeden konec neklesá.

ÚDRŽBA NOŽE (Viz obr. M1, M2)

Vyměňte nůž po 50 hodinách sekání nebo po 2 letech, podle toho, co nastane dříve, a to i v případě, zdá-li se být v pořádku. Dodržujte tento předepsaný postup demontáže a montáže nože. Budete potřebovat zahradní rukavice (nejsou součástí dodávky) a klíč (není součástí dodávky). Ujistěte se, že bezpečnostní klíč a baterie nejsou nainstalovány. Zaklínujte blokem dřeva mezi nožem a horním krytem, abyste noži zabránili v otáčení a klíčem vyšroubujte matici proti směru hodinových ručiček. Potom nůž sejměte. Zpětná montáz se provádí tak, že nejdříve nůž otočíte břity směrem k zemi. Potom pevně utáhněte upínací matici nože.

ULOŽENÍ (Viz Obr. J1, J2)

Sekačku vypněte a vždy vyjměte bezpečnostní klíč a baterie. Očistěte kompletně povrch sekačky pomocí měkkého kartáče a hadříku. Nepoužívejte vodu, rozpouštědla nebo lešticí přípravky. Odstraňte všechny zbytky trávy, a to zejména z větracích drážek. Otočte sekačku na bok a očistěte pracovní prostor nože. Nachází-li se v pracovním prostoru nože zbytky trávy, odstraňte je pomocí dřevěného nebo plastového nástroje. Skladujte tento stroj na suchém místě. Nepokládejte na horní část tohoto stroje žádné další předměty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektrické výrobky se nesmí likvidovat spolu s domácím odpadem. Recyklujte je v sběrnách pro tento účel zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

HLEDÁNÍ ZÁVAD

Příznaky Náprava
1.Sekačka nebude fungovat, když bude aktivována spínací páčka.	A.Zkontrolujte, abyste se ujistili, že byl nainstalován bezpečnostní klíč a je správně usazen a že tlačítko bezpečnostního vypnutí je úplně stlačené.B.Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli. Vyjměte bezpečnostní klíč a baterie, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky. Pokud se volně neotáčí, obraťte se na autorizovaný servis. Nůž by se měl volně otáčet.C. Byla baterie zcela nabita?Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.
2. Motor se během sekání zastavuje.	A. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli. Vyjměte bezpečnostní klíč a baterie, otočte sekačku na bok a zkontrolujte, zda se volně otáčí nůž sekačky. Pokud se volně neotáčí, obrat’te se na autorizovaný servis. Nůž by se měl volně otáčet.B. Zvětšete výšku sekání nastavením žacího ústrojí do nejvyšší možné polohy a spust’te sekačku.C. Byla baterie zcela nabita?Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.D. Vyvarujte se přetížení sekačky.Snižte rychlost sekání nebo zvyšte polohu žacího ústrojí.Nebo obojí.
3. Sekačka běží, ale výkon sečení není uspokojivý. Nebo neposeče celou rozlohu trávníku.	A. Byla baterie zcela nabita?Připojte nabíječku a počkejte, až se rozsvítí zelená kontrolka.B. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli.Vyjměte bezpečnostní klíč a baterie. Otočte sekačku na bok a zkontrolujte následující:Nabroušení nože - Nůž musí být ostrý. Zda nedošlo k zanesení žacího ústrojí a výstupního otvoru.C. Žací ústrojí může být nastaveno příliš nízko vzhledem k stavu trávníku. Zvětšete výšku žacího ústrojí.
4. Sekačka se těžko tlačí.	A. Zvětšete výšku žacího ústrojí, aby se snížil tlak žacího ústrojí na trávu. Zkontrolujte, zda se volně otáčí každé kolečko.

5. Sekačka je velmi hlučná a vibruje.	A. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli. Vyjměte bezpečnostní klíč a baterie. Otočte sekačku na bok a zkontrolujte nůž, abyste se ujistili, zda není ohnutý nebo poškozený. Je-li nůž poškozen, proved'te jeho výměnu. Použijte nový originální nůž. Je-li poškozena spodní část žacího ústrojí, předejte sekačku autorizovanému servisu.B. Nezjistíte-li žádné viditelné poškození nože a sekačka stále vibruje: Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli. Vyjměte bezpečnostní klíč a baterie a vyjměte sekací nůž. Obratte nůž o 180 stupňů a znovu jej namontujte. Jestliže sekačka stále vibruje, předejte ji autorizovanému servisu.
6. LED indikátor nabíječky nesvítí.	A. Zkontrolujte připojení zástrčky.B. Nabíječku vyměnte.
7. KontrolaLED nabíječky akumulátorů se nepřepne na zelenou.	A. Je nutné provést diagnostiku akumulátoru. Obratte se na autorizované servisní středisko.
8. Sekačka nesbírá posečenou trávu do sběrného vaku.	A. Při ukládání do vaku odstraňte mulčovací desku.B. Svod je zanesen. Provozní kroužkovou svorku uvolněte, abyste sekačku vypnuli. Vyjměte bezpečnostní klíč a baterie. Ze svodu odstraňte travní odřezky.C. Příliš mnoho posečené trávy.Zvedněte nastavením výšky kol řez, a zkraťte tak délku odřezávaných stonků.D. Zanesený svodový žlab.Vysypávání sběrného vaku provádějte častěji.
9. Při mulčování jsou useknuté části viditelné.	A. Bylo nastaveno sekání příliš velké části stonků trávy. Zvětšete výšku žacího ústrojí, aby došlo ke zkrácení ustřižené části trávy.Nesekejte více jak 1/3 celkové délky.B. Zkontrolujte, zda jsou sekací nože ostré. Nože mějte vždy nabroušené.
10. Po více použitích nízká nebo zkrácená doba chodu.	A. Výrobek vraťte do autorizovaného servisního střediska – může být potřeba instalovat nový akumulátor.

1. Indikátor nabíječky akumulátorů bliká červeně a akumulátory nelze nabíjet.

A. Při trvalém provozu se akumulátor přehřívá. Vyjměte jej z nabíječky a nechte jej vychladnout na teplotu 42°C nebo méně.

PROHLÁŠENÍ O SHODĚ

My,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Jménem společnosti Positec prohlašujeme, že výrobek Název Worx - Akumulátorová sekačka na trávu Typ WG730E WG730E.9 (7 - označení strojního zařízení, zástupce pro akumulátorové sekačky na trávu) Funkce sekání trávy

splňuje požadavky následujících směrnic, 2006/42/EC, 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC v novelizaci 2005/88/EC

2000/14/EC [v novelizaci] 2005/88/EC Postup posuzování shody podle Dodatek VI. Měřený akustický výkon 94.9 dB(A) Deklarovaný zaručený akustický výkon 96 dB(A)

Pověřený úřední orgán Název: Intertek, Deutschland GmbH(úřední vyhláška 0905) Adresa: Stangenstraße 1, 70771 LEINFELDEN-ECHTEI DINGEN

Splňují požadavky norem, EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2

Osoba odpovídající za vytvoření technické dokumentace, Jméno Marcel Filz Adresa Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

2021/1/4

Allen Ding

Zástupce vrchní konstrukční kanceláře,

Testování & Certifikace

Positec Technology (China) Co., Ltd

d) Nevystavujte batériu mechanickým rázom.

g) Udržujte batérie čisté a suché.

h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.

i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.

j) Nenechávajte batériu nabíjat, ak nebude batéria použitá.

n) Ukladajte batérie mimo dosahu detí.

prečítajte si návod na použitie.

Určené použitie

Zkontrolujte vyvážení nože zavěšením za středový otvor N-1 na hřebík nebo dřík šroubovákuN-2 upnutý ve vodorovné poloze do svěráku N-3. Ak jeden koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepel' je správne vyvážená, ak ani jeden z koncov nepadá dolu.

klúča na matice odskrutkujte maticu čepele proti smeru hodinových ručičiek., a následne čepel' demontujte. Opätovne nasadenie vykonáte tak, že najprv čepel' umiestnite tak, aby jej rezné hrany smerovali smerom k zemi. Následne dôkladne utiahnite skrutku čepele.

USKLADNENIE (Pozrite Obr. J1, J2)

Popis Worx Akumulátorová kosačka na trávu

Typ WG730E WG730E.9 (7 - označenie zariadenia,

zástupca Akumulátorová kosačka na trávu)

Postup vyhodnotenia zhody podl'a Dodatku VI.

Deklarovaný zaručený akustický výkon 96 dB(A)
